【转载】UE4 中多种颜色轮廓线的后期处理

ShaderJoy
302 阅读2分钟

作者：Tom Looman

中文原文

英文原文

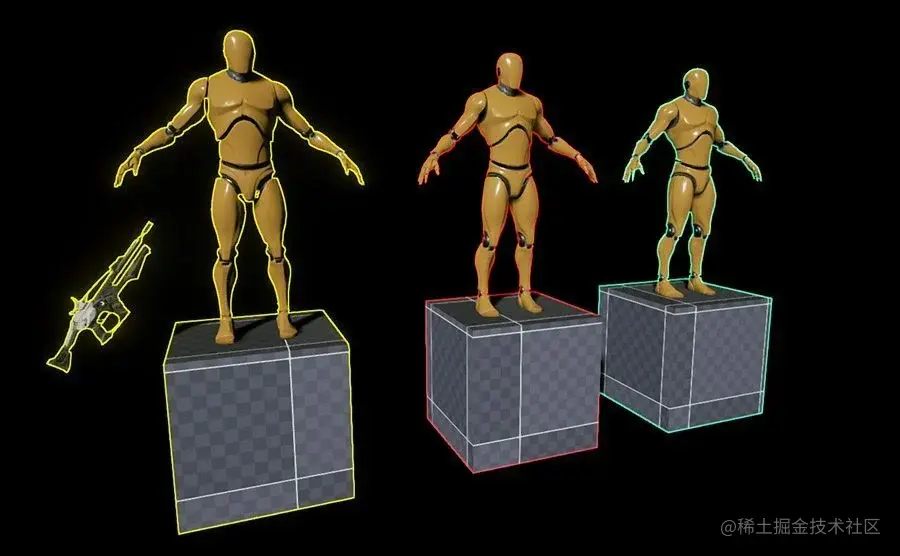

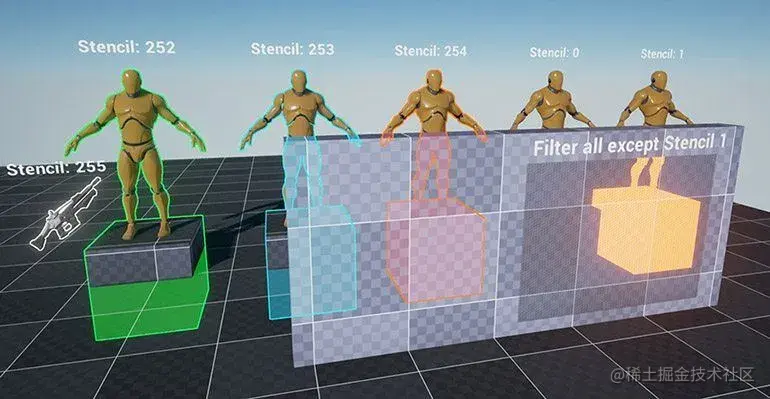

随着近来 虚幻引擎4 的一些变化，渲染多种颜色的轮廓线已经可以实现了！通过自定义模板，类似自定义深度的缓冲区——但允许网格作为整数值来渲染。它提供了一个 0～255 范围，可以在网格上定义不同颜色的轮廓线，甚至可以多个功能混用，例如下图使用不同模板索引的描边效果。

  • 原始自定义深度

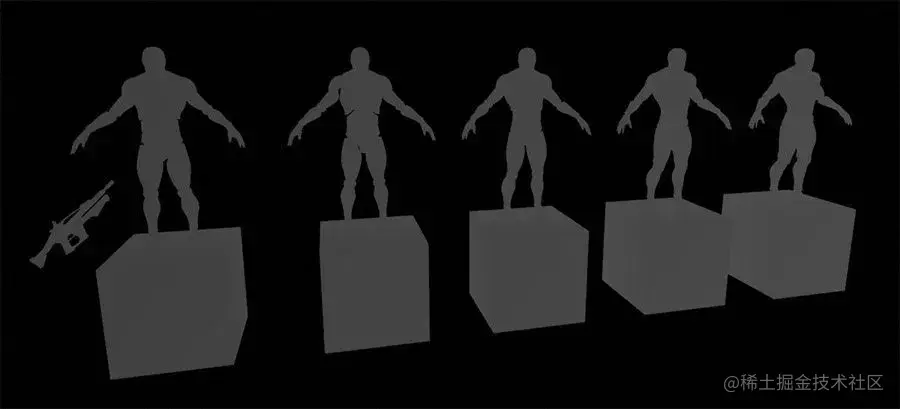

image.png 　　 去年制作的原始轮廓线材质是基于在自定义模板可用 之前 的自定义深度。也就是说，在作为 一个单通道深度值绘制到缓冲区后，不能 决定网格的类型 。原始效果用到的指令很少，所以若你的游戏不需要多种颜色，可以考虑使用旧的特效。

新特效依旧使用自定义深度来决定 遮蔽（可选的），通过在后期处理中修改 FillAlpha 参数来添加一个 模糊的覆盖颜色 来调整。可以不勾选材质实例中的FillOcclusion 选项来 关闭 该遮蔽。


  • 开启自定义模板

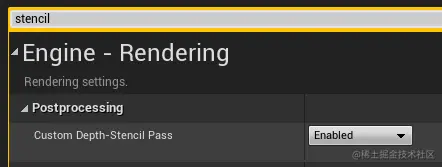

自定义模板缺省是不开启的，可以依次点击 Edit -> Project Settings -> Engine -> Rendering -> PostProcessing -> CustomDepth-stencil Pass ，将其设为 Enabled with Stencil 来启用自定义模板（默认为 Enabled）。

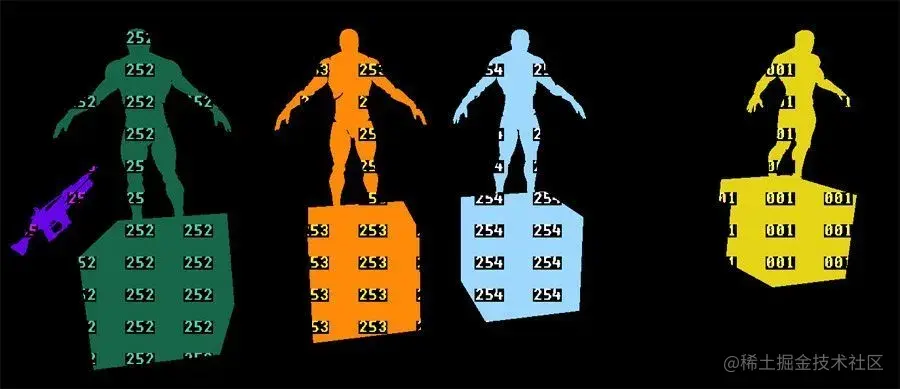

在本例中，一些网格在自定义模板视图中不可见，他们的模板值为 0（缺省），不包含在缓冲区中。

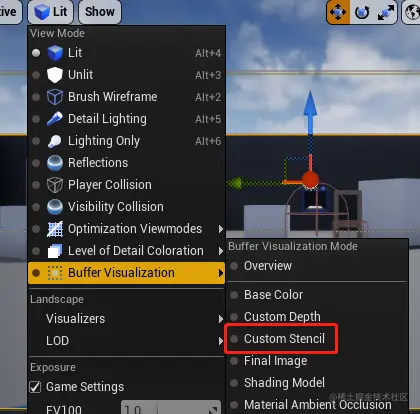

为了让它们在视图中可见，依次查看 Lit -> Buffer Visualization -> Custom Stencil。

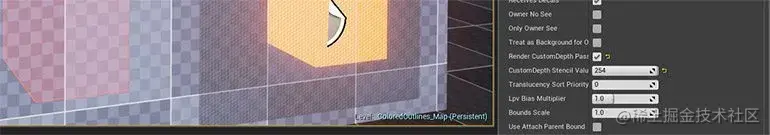

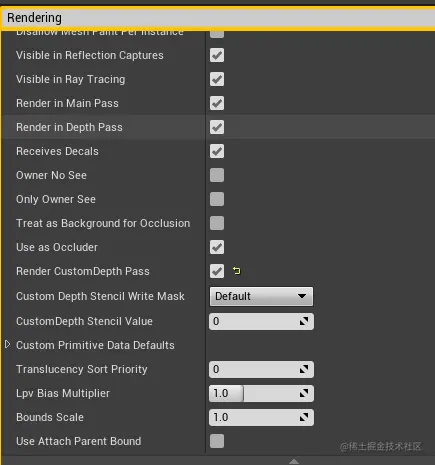

你可以通过渲染目录下网格的编辑菜单，来启用自定义深度或改变模板索引。



若你使用 C++ ，为了方便起见，可以在游戏头文件（比如：survivalGame.h）中对它们进行宏定义。

/* Stencil index mapping to PP_OutlineColored */
#define STENCIL_FRIENDLY_OUTLINE 252;
#define STENCIL_NEUTRAL_OUTLINE 253;
#define STENCIL_ENEMY_OUTLINE 254;
#define STENCIL_ITEMHIGHLIGHT 255;

在 C++ 中直接启用 自定义深度并设置顺序。

GetMesh()->SetRenderCustomDepth(true);
GetMesh()->CustomDepthStencilValue = STENCIL_ENEMY_OUTLINE; // or simply assign an int32 within 1-255 range.

设置后期处理

你需要放置一个 Post ProcessVolume 来启用轮廓线。确保设置为 Unbound，这样就可以不管相机是否在体积内。在选中 PostProcess Volume 状态下，点击 Settings -> Blendables 并添加 PPI_OutlineColored 作为第一个入口。

蓝图代码如下

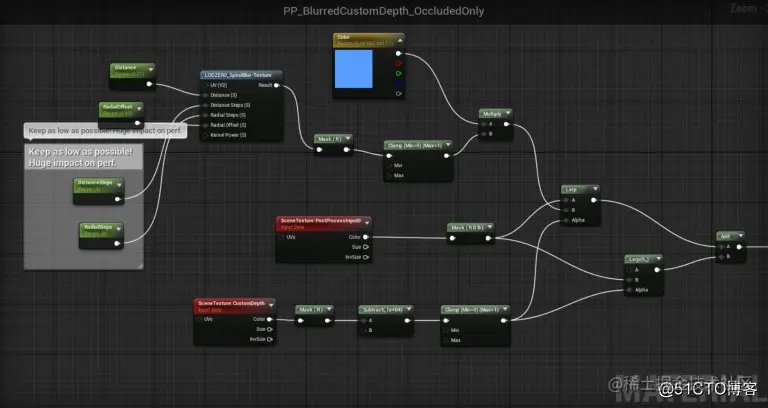

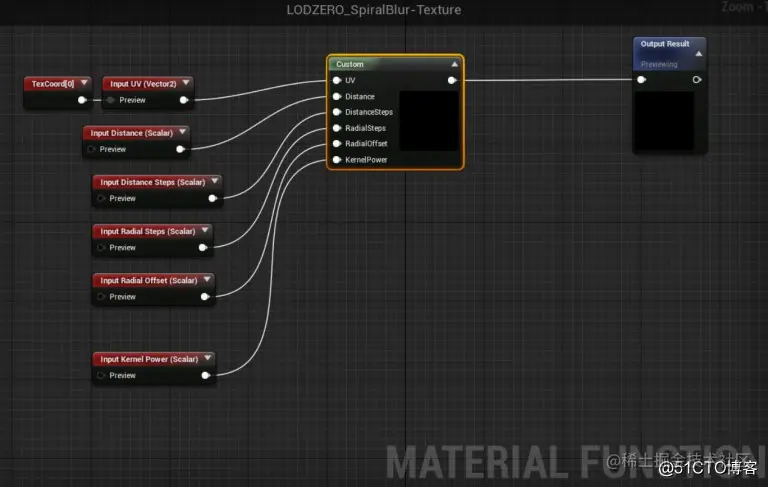

材质代码如下

其中自定义节点的 shader 代码为

float3 CurColor = 0;
float2 NewUV = UV;
int i = 0;
float StepSize = Distance / (int)DistanceSteps;
float CurDistance = 0;
float2 CurOffset = 0;
float SubOffset = 0;
float TwoPi = 6.283185;
float accumdist = 0;

if (DistanceSteps < 1)
{
    return Texture2DSample(CustomDepthTexture, CustomDepthTextureSampler, UV);
}
else
{
    while (i < (int)DistanceSteps)
    {
        CurDistance += StepSize;
        for (int j = 0; j < (int)RadialSteps; j++)
        {
            SubOffset += 1;
            CurOffset.x = cos(TwoPi * (SubOffset / RadialSteps));
            CurOffset.y = sin(TwoPi * (SubOffset / RadialSteps));
            NewUV.x = UV.x + CurOffset.x * CurDistance;
            NewUV.y = UV.y + CurOffset.y * CurDistance;
            float distpow = pow(CurDistance, KernelPower);
            CurColor += ceil(Texture2DSample(CustomDepthTexture, CustomDepthTextureSampler, NewUV)) * distpow;
            accumdist += distpow;
        }
        SubOffset += RadialOffset;
        i++;
    }
    CurColor = CurColor;
    CurColor /= accumdist;
    return CurColor;
}
