一、Flowable简介
Flowable是什么
Flowable是一个使用Java编写的轻量级业务流程引擎。Flowable流程引擎可用于部署BPMN 2.0流程定义（用于定义流程的行业XML标准）， 创建这些流程定义的流程实例，进行查询，访问运行中或历史的流程实例与相关数据，等等。
Flowable可以十分灵活地加入你的应用/服务/构架。可以将JAR形式发布的Flowable库加入应用或服务，来嵌入引擎。 以JAR形式发布使Flowable可以轻易加入任何Java环境：Java SE；Tomcat、Jetty或Spring之类的servlet容器；JBoss或WebSphere之类的Java EE服务器，等等。 另外，也可以使用Flowable REST API进行HTTP调用。也有许多Flowable应用（Flowable Modeler, Flowable Admin, Flowable IDM 与 Flowable Task），提供了直接可用的UI示例，可以使用流程与任务。
所有使用Flowable方法的共同点是核心引擎。核心引擎是一组服务的集合，并提供管理与执行业务流程的API。 下面的教程从设置与使用核心引擎的介绍开始。
开始
1、创建一个springboot项目，添加依赖
<!-- Flowable spring-boot -->
<dependency>
<groupId>org.flowable</groupId>
<artifactId>flowable-spring-boot-starter</artifactId>
<version>6.4.1</version>
</dependency>
<!--MySQL驱动，这里采用MySQL数据库，如果采用其它数据库，需要引入对应的依赖。-->
<dependency>
<groupId>mysql</groupId>
<artifactId>mysql-connector-java</artifactId>
<version>8.0.15</version>
</dependency>
<!-- Flowable 内部日志采用 SLF4J -->
<dependency>
<groupId>org.slf4j</groupId>
<artifactId>slf4j-api</artifactId>
<version>1.7.21</version>
</dependency>
<dependency>
<groupId>org.slf4j</groupId>
<artifactId>slf4j-log4j12</artifactId>
<version>1.7.21</version>
</dependency>
resource 目录下新建文件 log4j.properties
log4j.rootLogger=DEBUG, CA
log4j.appender.CA=org.apache.log4j.ConsoleAppender
log4j.appender.CA.layout=org.apache.log4j.PatternLayout
log4j.appender.CA.layout.ConversionPattern= %d{hh:mm:ss,SSS} [%t] %-5p %c %x - %m%n
2、初始化 ProcessEngine
我的配置文件 ProcessEngineConfig.java
依赖
<!-- 配置文件处理器 -->
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-configuration-processor</artifactId>
</dependency>
<!-- lombok -->
<dependency>
<groupId>org.projectlombok</groupId>
<artifactId>lombok</artifactId>
<version>1.18.0</version>
<scope>provided</scope>
</dependency>
配置文件 ProcessEngineConfig.java
/**
* 流程引擎配置文件
* @author: linjinp
* @create: 2019-10-21 16:49
**/
@Configuration
@ConfigurationProperties(prefix = "spring.datasource")
@Data
public class ProcessEngineConfig {
private Logger logger = LoggerFactory.getLogger(ProcessEngineConfig.class);
@Value("${spring.datasource.url}")
private String url;
@Value("${spring.datasource.driver-class-name}")
private String driverClassName;
@Value("${spring.datasource.username}")
private String username;
@Value("${spring.datasource.password}")
private String password;
/**
* 初始化流程引擎
* @return
*/
@Primary
@Bean(name = "processEngine")
public ProcessEngine initProcessEngine() {
logger.info("=============================ProcessEngineBegin=============================");
// 流程引擎配置
ProcessEngineConfiguration cfg = null;
try {
cfg = new StandaloneProcessEngineConfiguration()
.setJdbcUrl(url)
.setJdbcUsername(username)
.setJdbcPassword(password)
.setJdbcDriver(driverClassName)
// 初始化基础表，不需要的可以改为 DB_SCHEMA_UPDATE_FALSE
.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE)
// 默认邮箱配置
// 发邮件的主机地址，先用 QQ 邮箱
.setMailServerHost("smtp.qq.com")
// POP3/SMTP服务的授权码
.setMailServerPassword("xxxxxxx")
// 默认发件人
.setMailServerDefaultFrom("1010338399@qq.com")
// 设置发件人用户名
.setMailServerUsername("管理员")
// 解决流程图乱码
.setActivityFontName("宋体")
.setLabelFontName("宋体")
.setAnnotationFontName("宋体");
} catch (Exception e) {
e.printStackTrace();
}
// 初始化流程引擎对象
ProcessEngine processEngine = cfg.buildProcessEngine();
logger.info("=============================ProcessEngineEnd=============================");
return processEngine;
}
}
启动项目后，会自动创建flowable的数据库表
flowable命名规则：
- ACT_RE_* ：’ RE ’表示repository（存储）。RepositoryService接口操作的表。带此前缀的表包含的是静态信息，如，流程定义，流程的资源（图片，规则等）。
- ACT_RU_* ：’ RU ’表示runtime。这是运行时的表存储着流程变量，用户任务，变量，职责（job）等运行时的数据。flowable只存储实例执行期间的运行时数据，当流程实例结束时，将删除这些记录。这就保证了这些运行时的表小且快。
- ACT_ID_* : ’ ID ’表示identity(组织机构)。这些表包含标识的信息，如用户，用户组，等等。
- ACT_HI_* : ’ HI ’表示history。就是这些表包含着历史的相关数据，如结束的流程实例，变量，任务，等等。
- ACT_GE_* : 普通数据，各种情况都使用的数据。
3、部署流程定义
要构建的流程是一个非常简单的请假流程。Flowable引擎需要流程定义为BPMN 2.0格式，这是一个业界广泛接受的XML标准。
在Flowable术语中，我们将其称为一个流程定义(process definition)。一个流程定义可以启动多个流程实例(process instance)。流程定义可以看做是重复执行流程的蓝图。 在这个例子中，流程定义定义了请假的各个步骤，而一个流程实例对应某个雇员提出的一个请假申请。
BPMN 2.0存储为XML，并包含可视化的部分：使用标准方式定义了每个步骤类型（人工任务，自动服务调用，等等）如何呈现，以及如何互相连接。这样BPMN 2.0标准使技术人员与业务人员能用双方都能理解的方式交流业务流程。

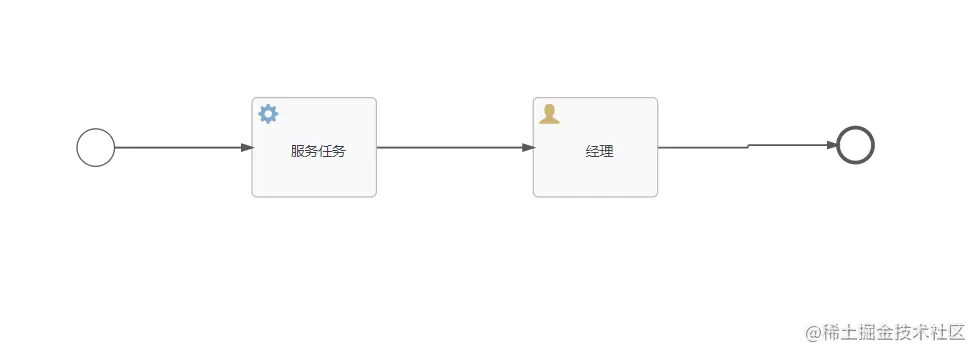

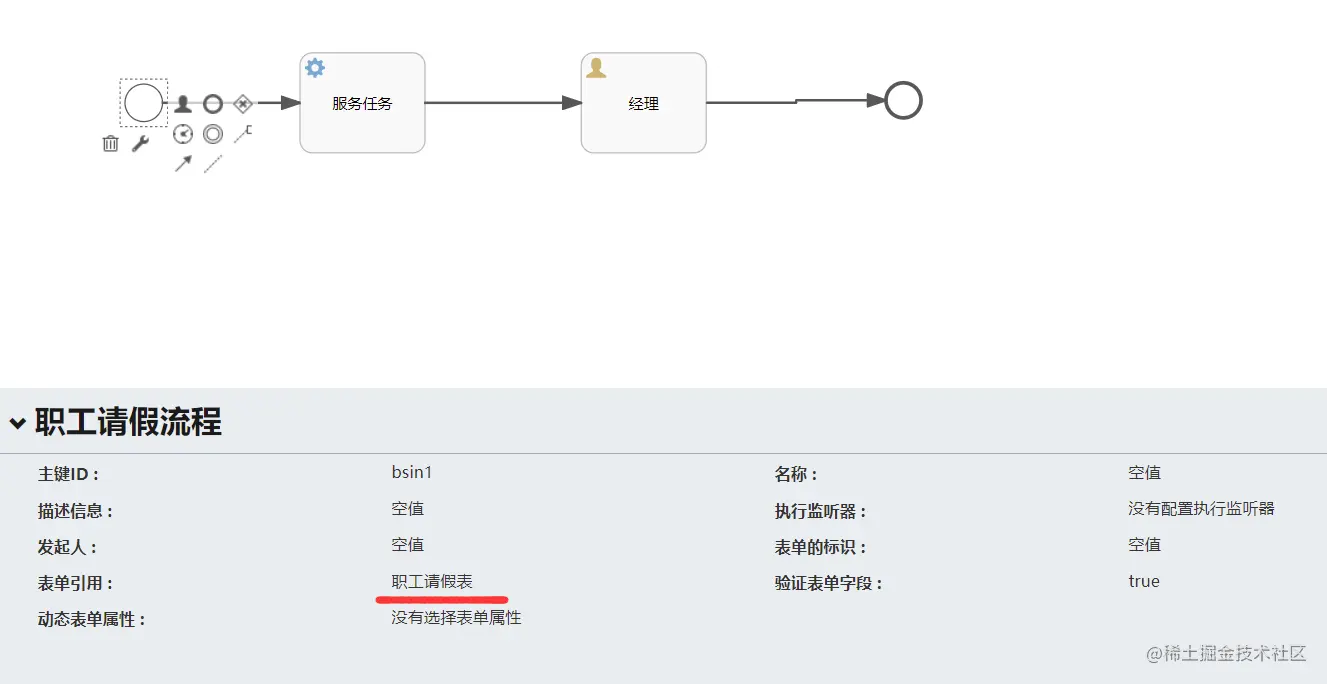

我们要使用的流程定义为：
在src/main/resources文件夹下创建为employeeLeave.bpmn20.xml文件：
<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:flowable="http://flowable.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.flowable.org/processdef" exporter="Flowable Open Source Modeler">
<process id="employeeLeave" name="职工请假流程" isExecutable="true">
<documentation>职工请假</documentation>
<startEvent id="bsin1" flowable:formKey="employeeLeave" flowable:formFieldValidation="true"></startEvent>
<userTask id="bsin3" name="经理" flowable:assignee="${auditor}" flowable:formFieldValidation="true">
<extensionElements>
<modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
</extensionElements>
</userTask>
<serviceTask id="bsin2" name="服务任务"></serviceTask>
<endEvent id="sid-74F2CDB2-1D4F-4DD4-B848-51158EE18A84"></endEvent>
<sequenceFlow id="sid-DB4E84AD-78A8-4F7F-B14F-682A7FC92790" sourceRef="bsin1" targetRef="bsin2"></sequenceFlow>
<sequenceFlow id="sid-23FB4CEA-43F8-46E8-9690-6E6C038491D4" sourceRef="bsin2" targetRef="bsin3"></sequenceFlow>
<sequenceFlow id="sid-E818BD0A-E382-4B16-97DB-5AEE4825A4B3" sourceRef="bsin3" targetRef="sid-74F2CDB2-1D4F-4DD4-B848-51158EE18A84"></sequenceFlow>
</process>
<bpmndi:BPMNDiagram id="BPMNDiagram_employeeLeave">
<bpmndi:BPMNPlane bpmnElement="employeeLeave" id="BPMNPlane_employeeLeave">
<bpmndi:BPMNShape bpmnElement="bsin1" id="BPMNShape_bsin1">
<omgdc:Bounds height="30.0" width="30.0" x="100.0" y="160.0"></omgdc:Bounds>
</bpmndi:BPMNShape>
<bpmndi:BPMNShape bpmnElement="bsin3" id="BPMNShape_bsin3">
<omgdc:Bounds height="80.0" width="100.0" x="465.0" y="135.0"></omgdc:Bounds>
</bpmndi:BPMNShape>
<bpmndi:BPMNShape bpmnElement="bsin2" id="BPMNShape_bsin2">
<omgdc:Bounds height="80.0" width="100.0" x="240.0" y="135.0"></omgdc:Bounds>
</bpmndi:BPMNShape>
<bpmndi:BPMNShape bpmnElement="sid-74F2CDB2-1D4F-4DD4-B848-51158EE18A84" id="BPMNShape_sid-74F2CDB2-1D4F-4DD4-B848-51158EE18A84">
<omgdc:Bounds height="28.0" width="28.0" x="708.8" y="159.0"></omgdc:Bounds>
</bpmndi:BPMNShape>
<bpmndi:BPMNEdge bpmnElement="sid-23FB4CEA-43F8-46E8-9690-6E6C038491D4" id="BPMNEdge_sid-23FB4CEA-43F8-46E8-9690-6E6C038491D4" flowable:sourceDockerX="50.0" flowable:sourceDockerY="40.0" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
<omgdi:waypoint x="339.94999999983776" y="175.0"></omgdi:waypoint>
<omgdi:waypoint x="465.0" y="175.0"></omgdi:waypoint>
</bpmndi:BPMNEdge>
<bpmndi:BPMNEdge bpmnElement="sid-DB4E84AD-78A8-4F7F-B14F-682A7FC92790" id="BPMNEdge_sid-DB4E84AD-78A8-4F7F-B14F-682A7FC92790" flowable:sourceDockerX="15.0" flowable:sourceDockerY="15.0" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
<omgdi:waypoint x="129.94999940317362" y="175.0"></omgdi:waypoint>
<omgdi:waypoint x="240.0" y="175.0"></omgdi:waypoint>
</bpmndi:BPMNEdge>
<bpmndi:BPMNEdge bpmnElement="sid-E818BD0A-E382-4B16-97DB-5AEE4825A4B3" id="BPMNEdge_sid-E818BD0A-E382-4B16-97DB-5AEE4825A4B3" flowable:sourceDockerX="50.0" flowable:sourceDockerY="40.0" flowable:targetDockerX="14.0" flowable:targetDockerY="14.0">
<omgdi:waypoint x="564.95" y="175.0"></omgdi:waypoint>
<omgdi:waypoint x="636.9" y="175.0"></omgdi:waypoint>
<omgdi:waypoint x="636.9" y="173.0"></omgdi:waypoint>
<omgdi:waypoint x="708.8" y="173.0"></omgdi:waypoint>
</bpmndi:BPMNEdge>
</bpmndi:BPMNPlane>
</bpmndi:BPMNDiagram>
</definitions>
flowable有个8个核心服务，springboot里使用 flowable-spring-boot-starter 依赖，会自动帮忙注册好，不需要自己再注册，直接使用即可。
使用RepositoryService，可以通过XML文件的路径创建一个新的部署(Deployment)，并调用deploy()方法实际执行：
// 部署流程
repositoryService.createDeployment()
.name("employeeLeave")
.addClasspathResource("employeeLeave.bpmn20.xml")
.deploy();
4、启动流程实例
现在已经在流程引擎中部署了流程定义，因此可以使用这个流程定义作为“蓝图”启动流程实例。
要启动流程实例，需要提供一些初始化流程变量。一般来说，可以通过呈现给用户的表单，或者在流程由其他系统自动触发时通过REST API，来获取这些变量。
启动流程实例有两种方式
runtimeService.startProcessInstanceByKey(processInstanceByKey,variables);
runtimeService.startProcessInstanceById(processInstanceById,variables);
variables就是用来存储流程变量的
5、查询与完成任务
flowable的任务有很多，常见的有服务任务和用户任务

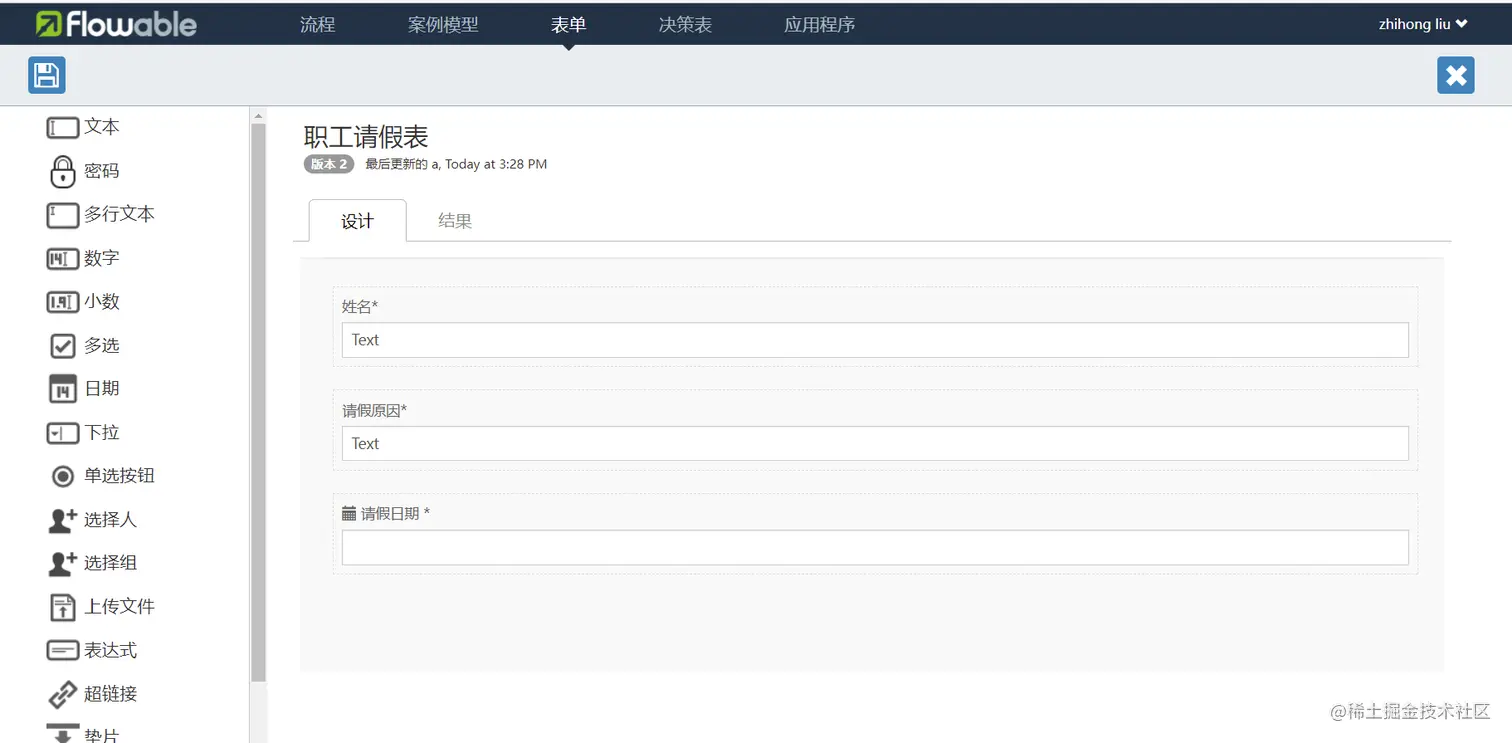

职工通过表单填写的基本信息都会存储在流程变量，流程启动后，会经过服务任务，服务任务会职工信息分配代理人，将代理人信息添加到流程变量中

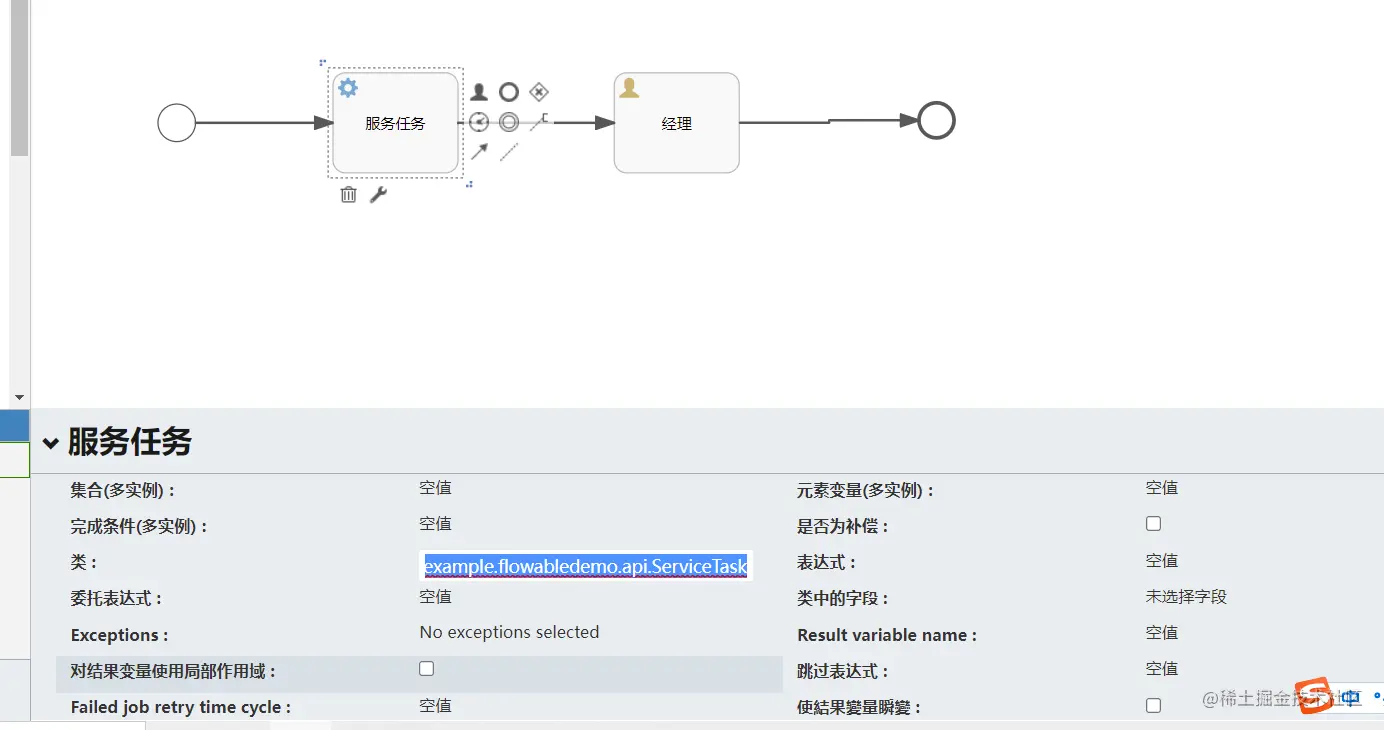

实现服务任务调用的服务，需要创建一个类，实现JavaDelegate接口，实现execute方法，这个方法可以写很多业务逻辑
public class ServiceTask implements JavaDelegate {
@Autowired
private RuntimeService runtimeService;
@Override
public void execute(DelegateExecution delegateExecution) {
// 业务逻辑我就不写了
final String executionId = delegateExecution.getId();
runtimeService.setVariable(executionId,"assignee","admin");
}
}

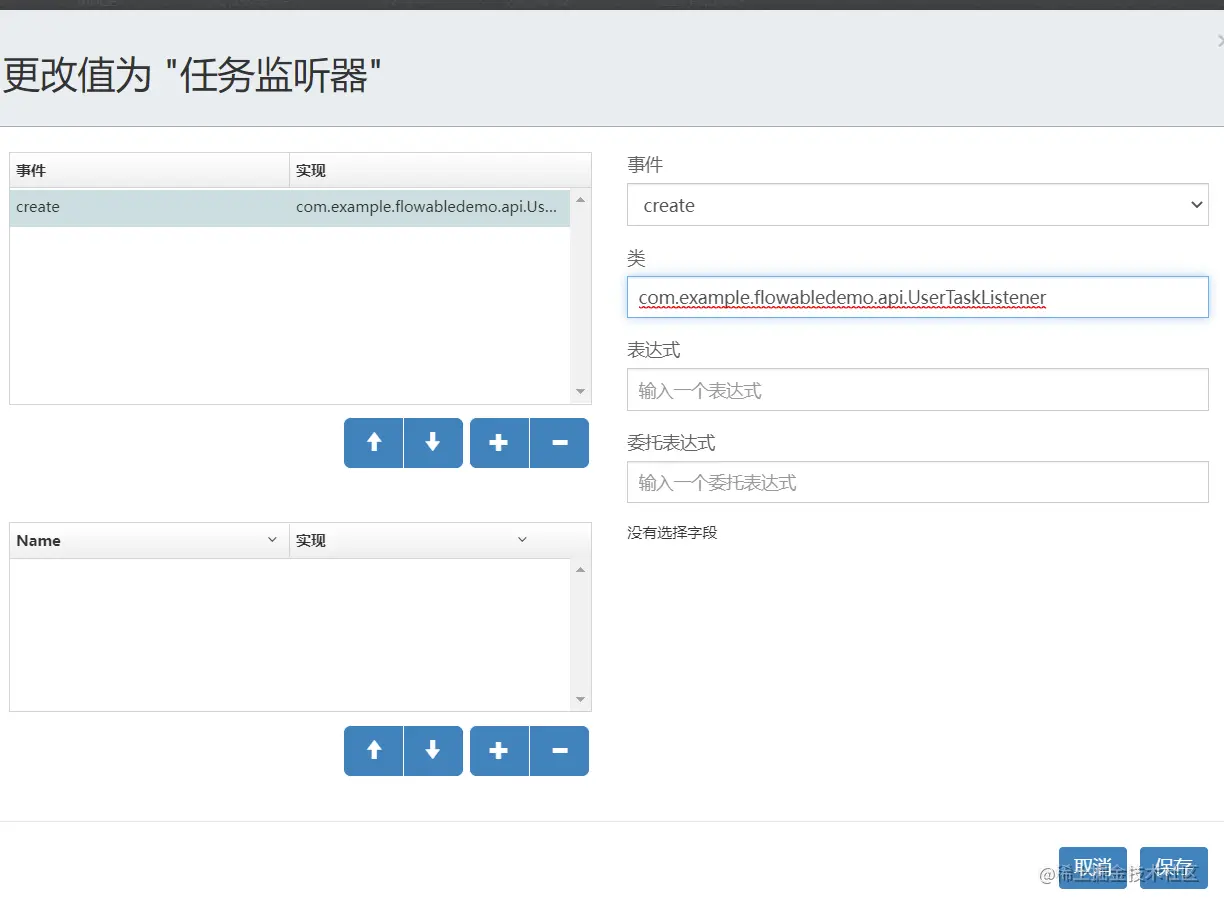

在流转到用户任务之前，我们需要设置代理人，我们可以使用用户任务监听器动态设置代理人
public class UserTaskListener implements TaskListener {
@Autowired
private TaskService taskService;
/**
* 用户任务监听器
*/
@Override
public void notify(DelegateTask delegateTask) {
String taskId = delegateTask.getId();
Map<String, Object> assignee = taskService.getVariables(taskId);
// 设置办理人
taskService.setAssignee(taskId, (String) assignee.get("assignee"));
}
用户要获得实际的任务列表，需要通过TaskService创建一个TaskQuery。
public List<Task> TaskQuery(String assignee) {
TaskQuery taskQuery = taskService.createTaskQuery();
List<Task> taskList = taskQuery.taskAssignee(assignee).list();
return taskList;
}
经理现在就可以完成任务了
taskService.complete(taskId,variables);
