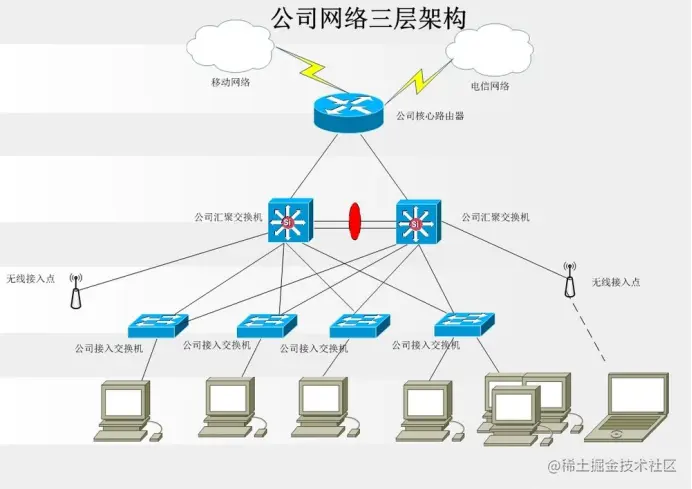

1. 简介
拓扑图是由网络节点和通讯介质组成的网络结构图。
2. 作用
描述了通讯介质和网络设备的布局以及数据传输时所采用的路径。
3. 元素
-
节点：网络系统中的数据处理设备、数据通信控制设备和数据终端设备。
-
链路：链路是两个节点间的连线。链路分物理链路、逻辑链路，前者是指实际存在的通信连线，后者是指在逻辑上起作用的网络通路。
-
通路：通路是从发出信息的节点到接收信息的节点之间的一串节点和链路。
4. 分类
4.1. 星型结构
星型结构是以一个节点为中心的处理系统，各种类型的入网机器均与该中心节点有物理链路直接相连。
-
优点：结构简单、建网容易、控制相对简单。
-
缺点：属于集中控制，主节点负载过重，可靠性低，通信线路利用率低。

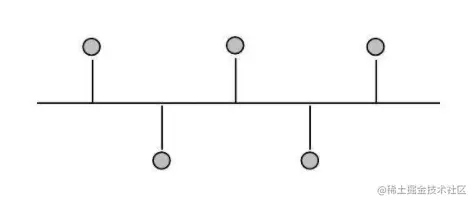

4.2. 总线结构
总线结构将所有的入网计算机均接入到一条通信线上。为防止信号反射，一般在总线两端连有终结器匹配线路阻抗。
-
优点：信道利用率较高，结构简单，价格相对便宜。
-
缺点：同一时刻只能有两个网络节点相互通信，网络延伸距离有限，网络容纳节点数有限。在总线上只要有一个点出现连接问题，会影响整个网络的正常运行。
4.3. 环型结构
环型结构是将各台连网的计算机用通信线路连接成一个闭合的环。
-
优点：在节点少时，网络比较简单，很容易找到电缆的故障点。
-
缺点：随着节点的增加，重新配置的难度也增加，而且对环的最大长度和环上设备总数有限制。受故障影响的设备范围大，在单环系统上出现的任何错误，都会影响网上的所有设备。

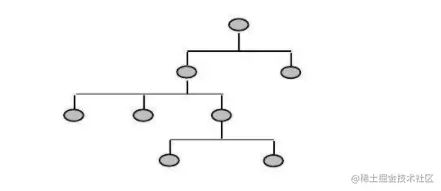

4.4. 树型结构
树型结构是分级的集中控制式网络。只适用于低速、不用阻抗控制的信号，比如在没有电源层的情况下的电源布线。
-
优点：与星型相比，它的通信线路总长度短，成本较低，节点易于扩充，寻找路径比较方便。
-
缺点：除了叶节点及其相连的线路外，任一节点或其相连的线路故障都会影响系统。

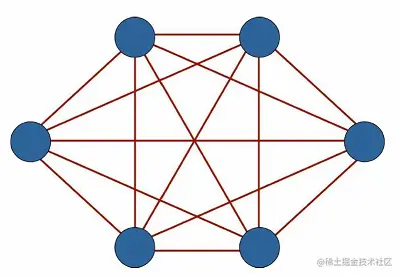

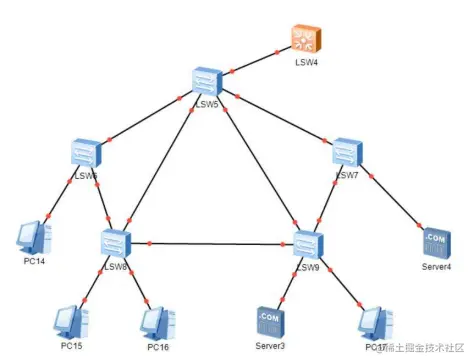

4.5. 网状结构
网状结构分为全连接网状和不完全连接网状两种形式。全连接网状中，每一个节点和网中其它节点均有链路连接。不完全连接网中，两节点之间不一定有直接链路连接，它们之间的通信，依靠其它节点转接。广域网中一般用不完全连接网状结构。
-
优点：节点间路径多，碰撞和阻塞可大大减少，局部的故障不会影响整个网络的正常工作，可靠性高；网络扩充和主机入网比较灵活、简单。
-
缺点：网络关系复杂，建网不易，网络控制机制复杂。

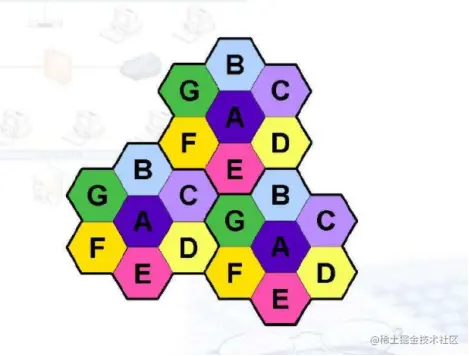

4.6. 蜂窝拓扑结构
蜂窝拓扑结构是无线局域网中常用的结构，以无线传输介质（微波、卫星、红外等）、点到点、多点传输为特征，适用于城市网、校园网、企业网。
4.7. 混合型结构
两种或两种以上的拓扑结构同时使用。
-
优点：可以对网络的基本拓扑取长补短。
-
缺点：网络配置难度大。
备注：如果想要了解其他UML图形，可以到小编主页的UML专栏查找。
