systrace

官网资料： source.android.google.cn/devices/tec…

systrace是什么？

systrace 是分析 Android 设备性能的主要工具，也是平台提供的旧版命令行工具（ Android 10后引入了Perfetto），可用于获得系统跟踪的信息。其中汇总了 Android 内核中的数据，例如 CPU 调度程序、磁盘活动和应用线程。帮助分析提升应用性能。

怎么使用systrace？

1. 从测试设备本身录制跟踪记录

developer.android.google.cn/topic/perfo…

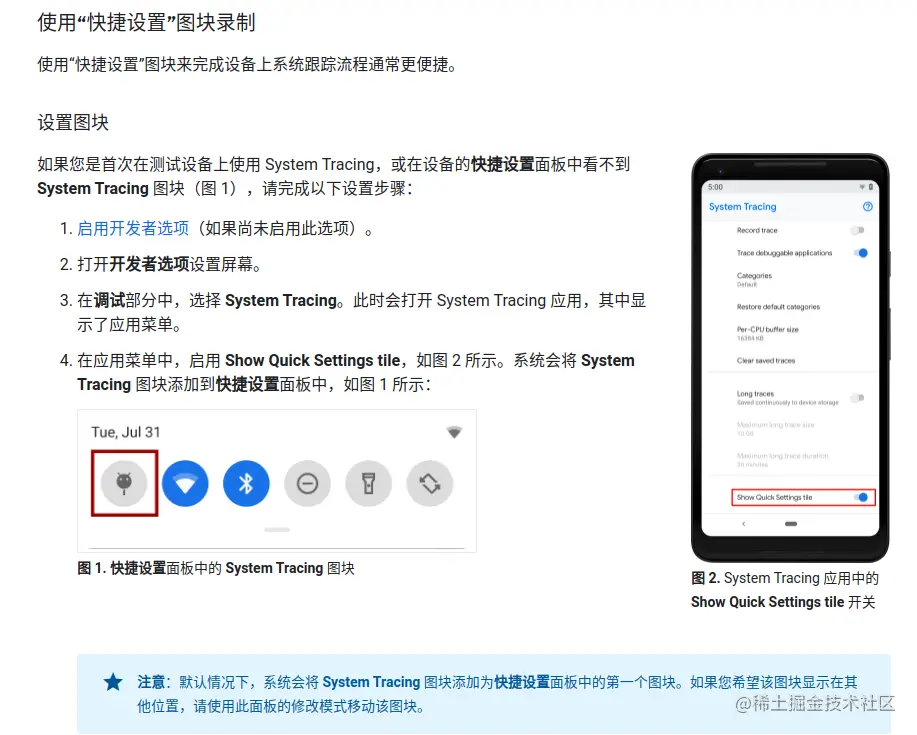

a. 进行trace设置。

在手机上进入“Settings”→“Developer options”→“System Tracing”→选择"Long traces"（该项可以不限制traces时长，由自己决定截取多长的trace）和其他设置（抓取的trace具体categories类型等）。

b. 抓取相关trace。

点击"Record trace"开始录制→进行相关复现问题的操作→手机下拉点击快捷设置面板的"stop tracing"→通过分享或者pull方式将trace文件导入电脑。

c. 查看trace信息。

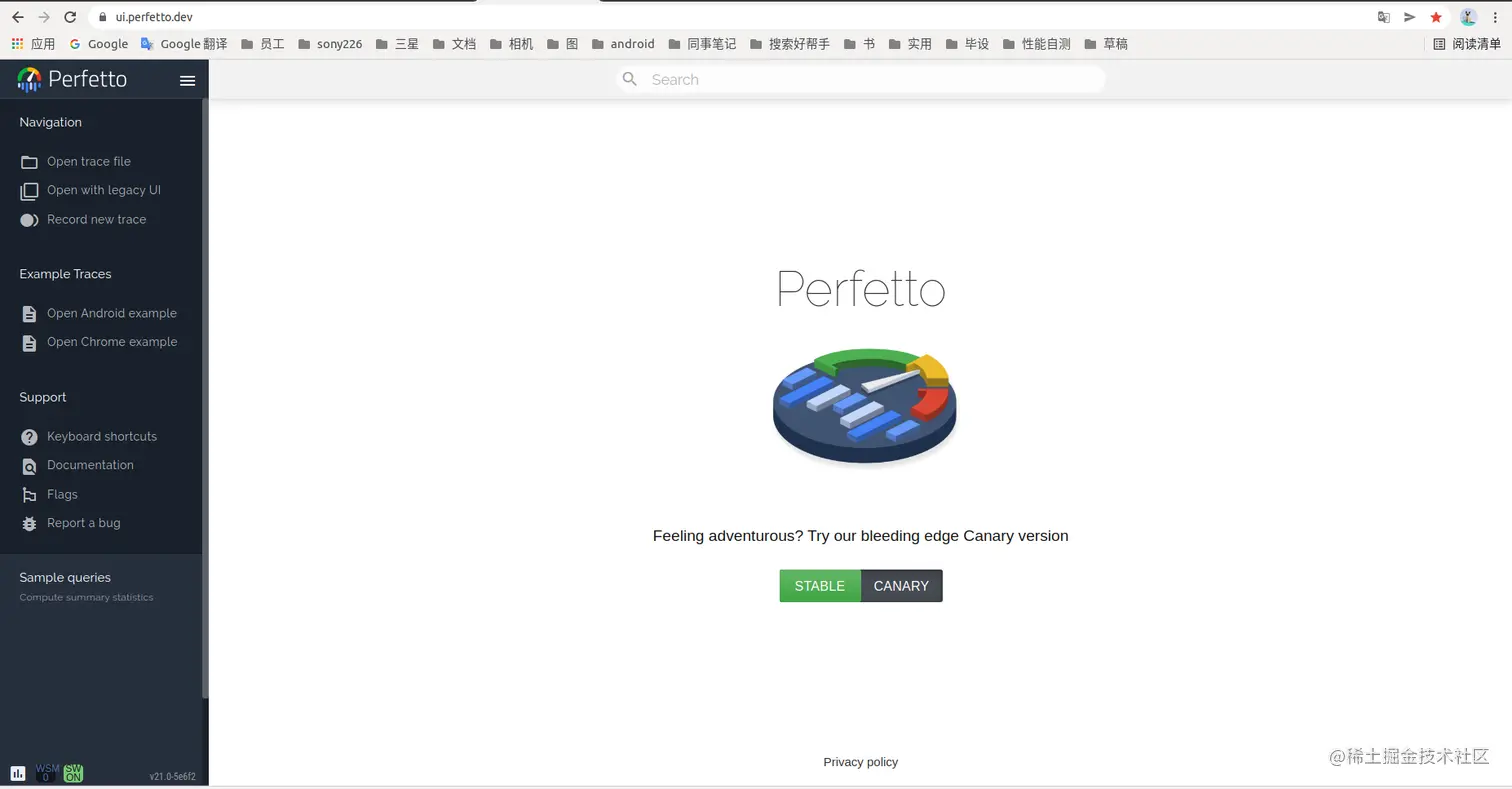

生成的文件名一般为“trace-holi-版本-日期-时间.perfetto-trace”。通过谷歌浏览器，打开网页“ui.perfetto.dev/”，点击load加载文件查看trace文件内容。

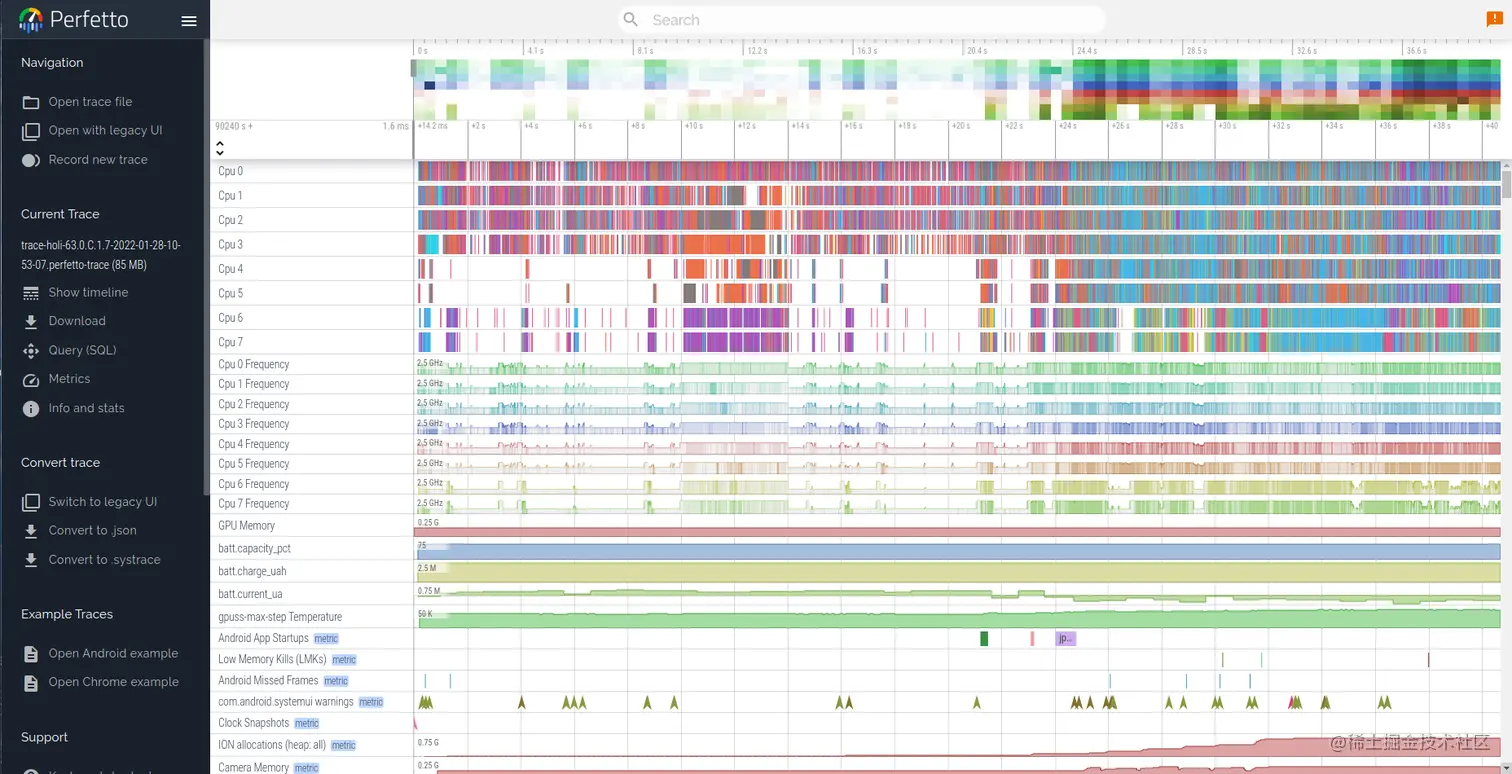

打开文件后，界面如下：

2. 命令行

官方指导： developer.android.google.cn/topic/perfo…

a. 找到systrace.py 文件。

systrace 命令在 Android SDK 工具软件包中提供，并且可以在 android-sdk/platform-tools/systrace/ 中找到。

b. 输入命令。

python systrace.py gfx rs input view sched am wm dalvik freq idle load sync workq powerdisk sm hal res binder_driver binder_lock -a com.example.mytest -b 20480 -t 10 -o ~/share/trace_t.html

分析上一行命令的各个参数：  python systrace.py [需要跟踪的类别，如：gfx rs input view sched am wm dalvik freq idle load sync workq powerdisk sm hal res binder_driver binder_lock] -a [包名，例如:com.example.mytest] -b [buffer大小，如：20480] -t [时间：单位为秒。如:10] -o [输出文件路径，如：~/share/trace_t.html]

c. 查看trace信息。

然后在谷歌浏览器中输入chrome://tracing/，点击load按键载入生成的html文件。

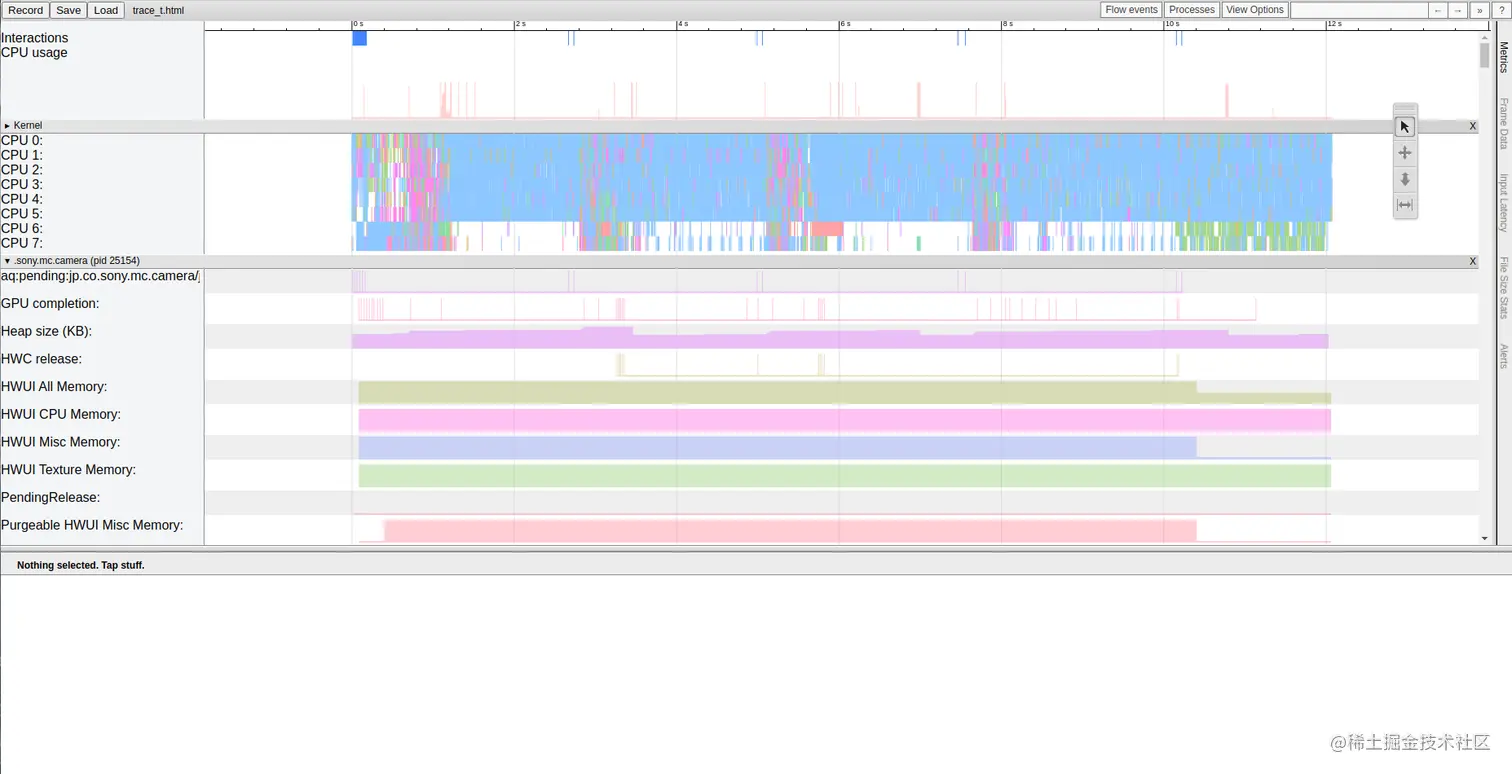

载入trace.html文件后，页面显示如图。

PS ：命令行参数介绍

• 参数介绍：python ``[systrace.py](http://systrace.py) options

  options	描述
  -o < FILE >	输出的目标文件
  -t N, –time=N	执行时间，单位为秒。默认5s
  -b N, –buf-size=N	buffer大小（单位kB),用于限制trace总大小，默认无上限
  -k < KFUNCS >，–ktrace=< KFUNCS >	追踪kernel函数，用逗号分隔
  -a < APP_NAME >,–app=< APP_NAME >	追踪应用包名，用逗号分隔
  –from-file=< FROM_FILE >	从文件中创建互动的systrace
  -e < DEVICE_SERIAL >,–serial=< DEVICE_SERIAL >	指定设备
  -l, --list-categories	列举可用的tags，即查看支持跟踪的类别
  -h	显示帮助

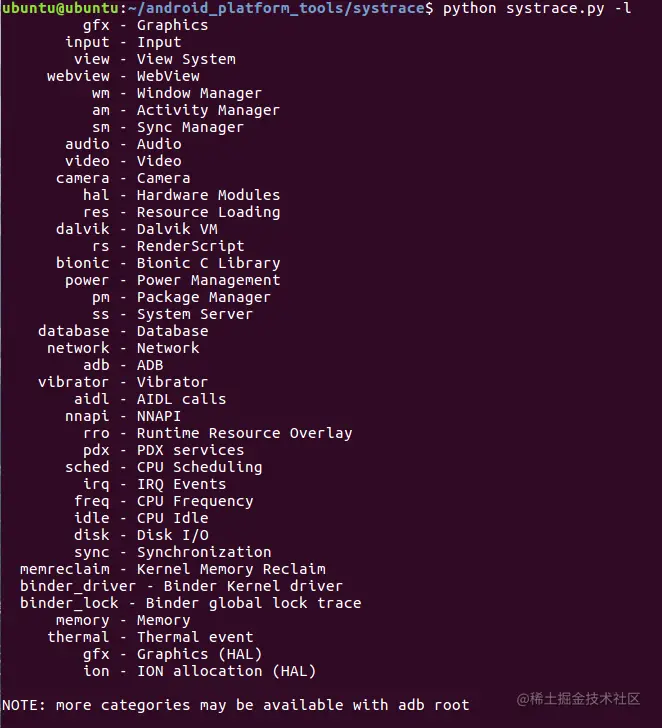

  其中-l命令列举出的tags有

categories	描述
sched	CPU调度的信息，非常重要；你能看到CPU在每个时间段在运行什么线程；线程调度情况，比如锁信息。
gfx	Graphic系统的相关信息，包括SurfaceFlinger，VSYNC消息，Texture，RenderThread等；分析卡顿非常依赖
view	View绘制系统的相关信息，比如onMeasure，onLayout等；对分析卡顿比较有帮助。
am	ActivityManager调用的相关信息；用来分析Activity的启动过程比较有效。
binder_driver	Binder驱动的相关信息，如果你怀疑是Binder IPC的问题，不妨打开这个。
core_services	SystemServer中系统核心Service的相关信息，分析特定问题用。
....	.....

3. 在monitor中捕捉。

a. 启动monitor。

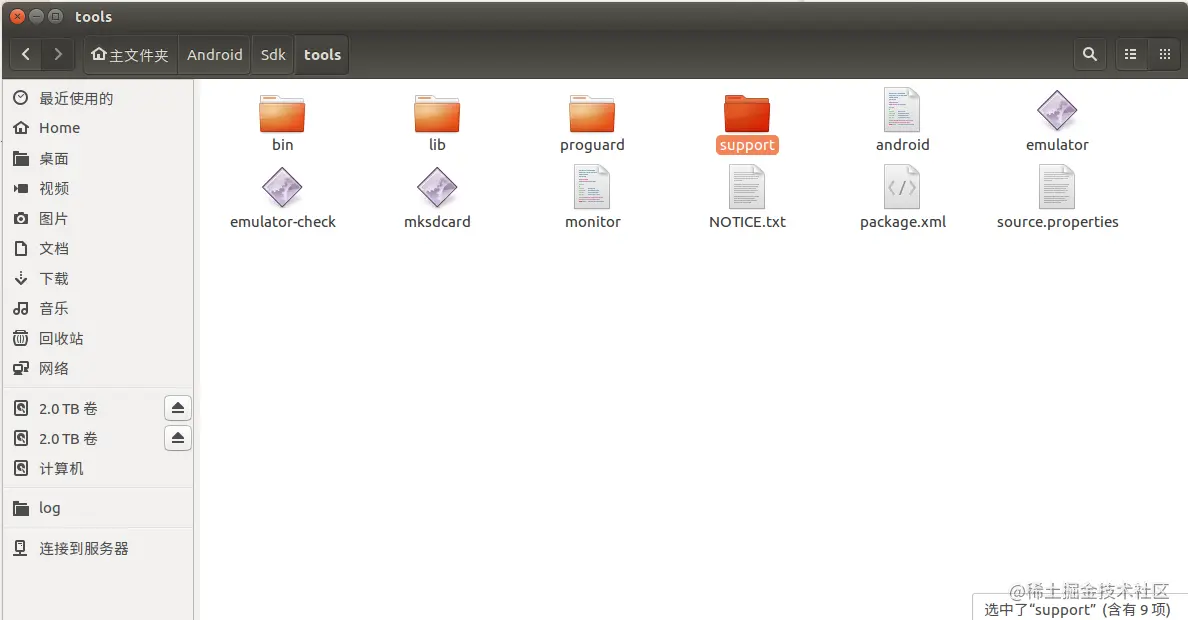

找到monitor目录：Android/Sdk/monitor。启动终端输入 ./monitor.

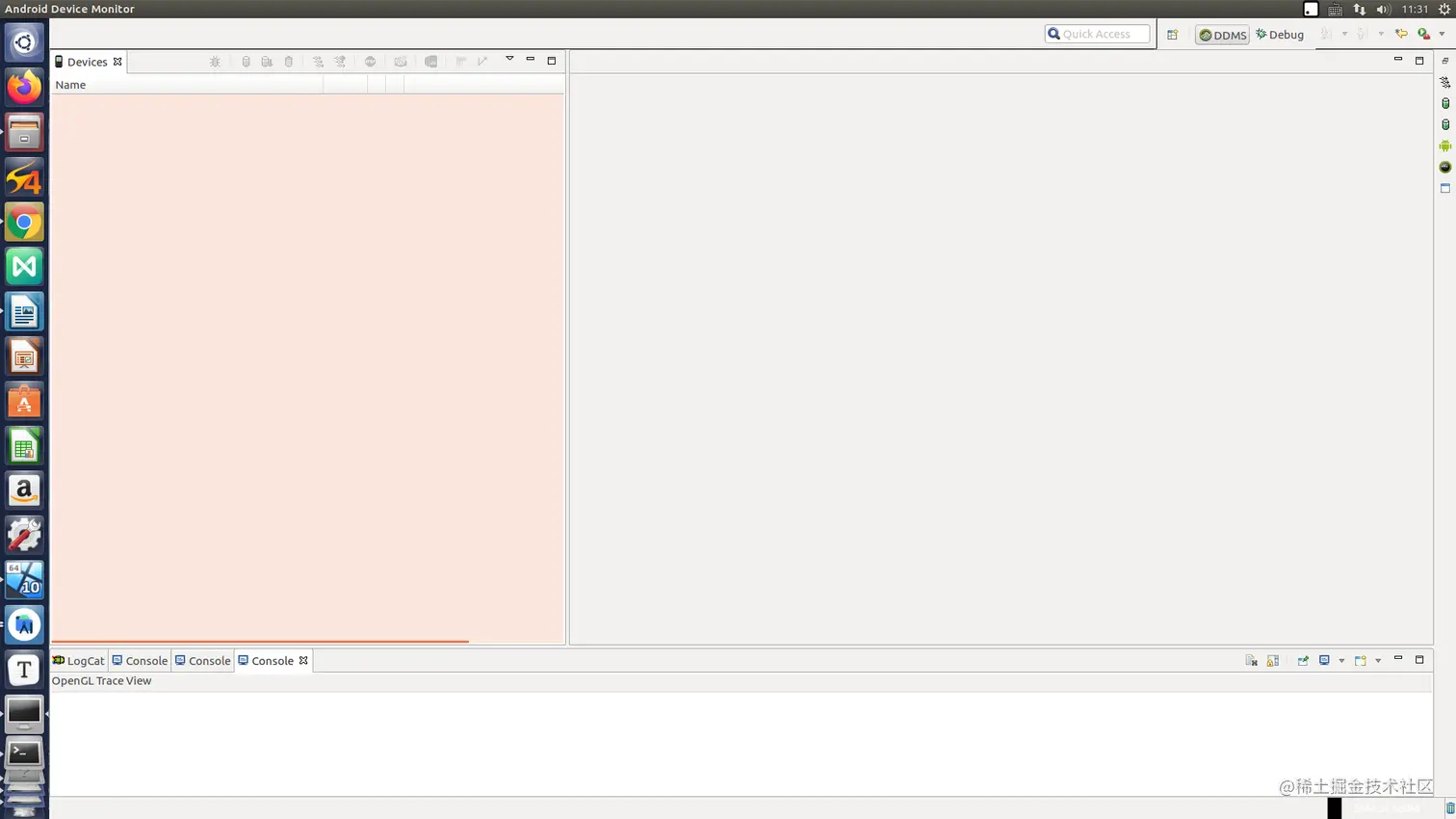

monitor界面如下：

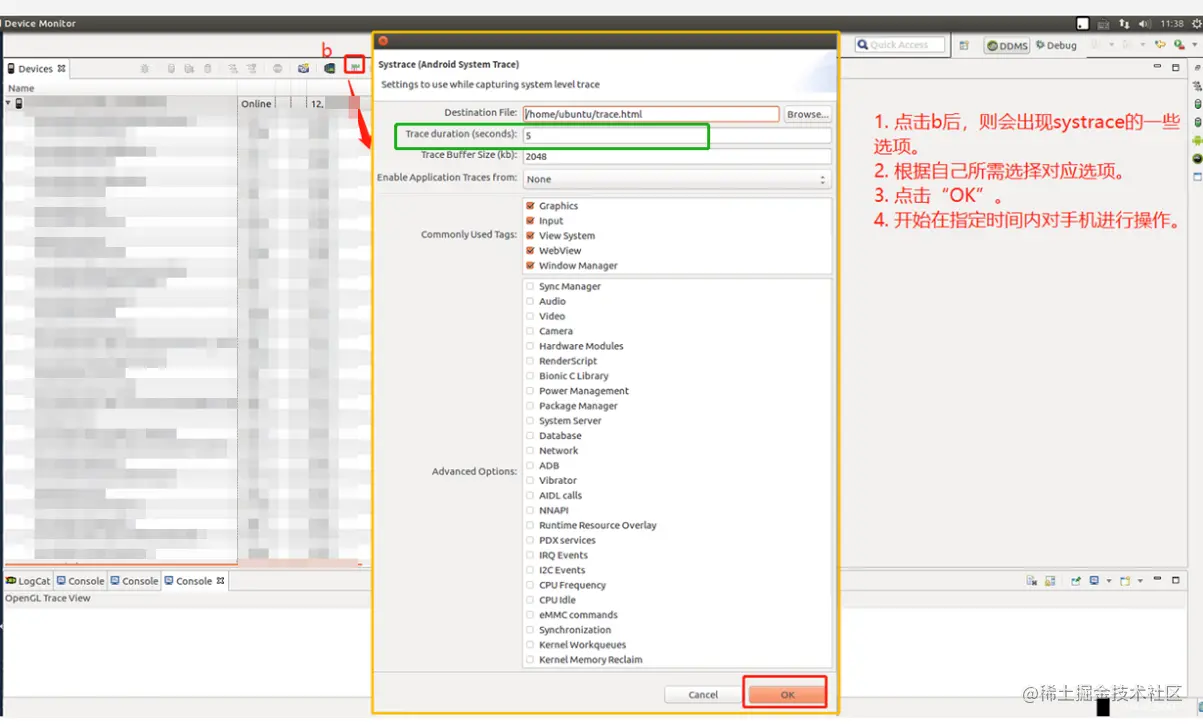

b. 抓取相关trace。

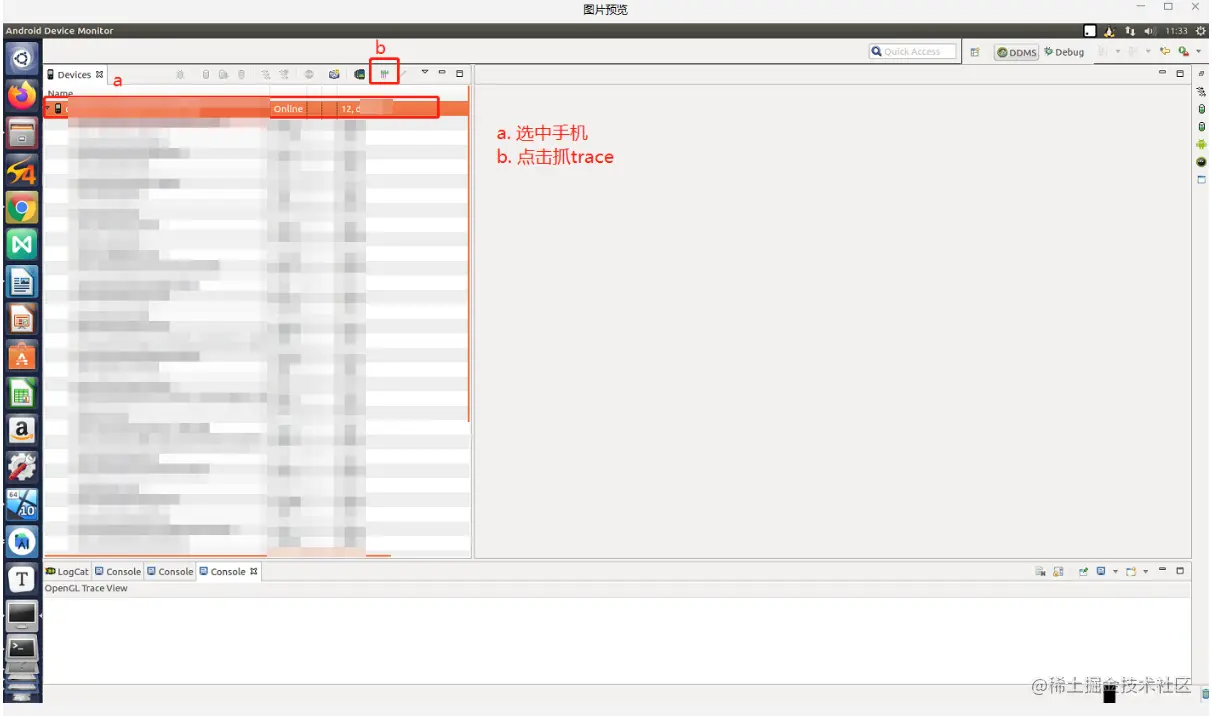

连接需要抓trace的手机（手机进入开发者模式，启动usb调试功能）。之后即可选中手机，选择相关设置，开始抓trace。

c. 查看trace信息。

抓完trace，在chrome://tracing/打开文件。

PS：个别手机无法通过monitor抓取trace文件，亦或者生成的trace文件无法打开。

如何查看trace信息？

查看信息的网址

旧版：谷歌浏览器输入 chrome://tracing/，点击load加载文件查看trace文件内容。主要打开.html格式的trace。

新版：打开网页“ui.perfetto.dev/”，点击load加载文件查看trace文件内容。主要打开.perfetto-trace格式的trace。

跟踪记录格式之间的转换

我们可以将 Perfetto 跟踪文件转换为 Systrace 格式。如需了解详情，可以参阅跟踪记录格式之间的转换。

curl -LO https://get.perfetto.dev/traceconv
chmod +x traceconv
./traceconv [text|json|systrace|profile] [input proto file] [output file]

操作快捷键

导航操作	作用
w	放大，[+shift]速度更快
s	缩小，[+shift]速度更快
a	左移，[+shift]速度更快
d	右移，[+shift]速度更快

模式切换操作	作用（可通过按数字1~4，用于切换鼠标模式； 另外，按住alt键，再滚动鼠标滚轮能实现放大/缩小功能。）
1	选择模式，双击将高亮相同任务
2	平移模式，拖动平移视图
3	缩放模式，拖动鼠标实现放大/缩小
4	时移模式，拖动来创建或移除时间窗口线

常用操作	作用
f	放大当前选定区域
m	标记当前选定区域
v	高亮VSync
E	将当前鼠标位置在时间轴上居中
g	切换是否显示60hz的网格线
Shift + G	在当前选定任务的结束处显示网格
0	恢复trace到初始态，这里是数字0而非字母o
Left Arrow	在当前时间轴上选择上一个事件。
Right Arrow	在当前时间轴上选择下一个事件。

一般操作	作用
h	切换是否显示详情
/	搜索关键字
enter	显示搜索结果，可通过← →定位搜索结果
`	显示/隐藏脚本控制台
?	显示帮助功能

常用使用：

0. w s ad控制移动缩小，
1. 右边选择模式，1模式，箭头，可以点击查看信息，4，能够框区域，看时间
2. 数字0返回到中间
3. v可以显示16.6s一帧的网格
4. 查看帧时间，选择frame上一帧，按m标记当前的区域,任意选中一段方法，按左键选中，m都可以看这段时间
5. 查看帧具体的事情，选中frame 圈圈，按f，放大选中区域

\
