深入Jetpack Compose——布局原理与自定义布局（四）ParentData

上一篇文章，我们接触了固有特性测量。这一篇，我们将探索ParentData

ParentData

曾经的例子

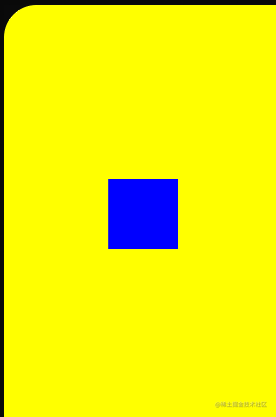

让我们回忆一下第一篇文章中提到的例子，为了实现如下效果

左上角的圆角是屏幕边缘

我们当时使用了这样一串修饰符：

Box(modifier = Modifier
            .fillMaxSize()
            .wrapContentSize(align = Alignment.Center)
            .size(50.dp)
            .background(Color.Blue))

也就是说，子微件的居中是它自己的wrapContentSize(align = Alignment.Center)调整的结果。那么，如果我们现在知道了子微件（小的蓝色方块）被包裹在另一个方块（Box）里，我们能不能让父布局帮忙确定居中位置呢？

答案是可以的！Box 在其content作用域中提供了align 方法，这可以让子微件自行告知父布局：我需要居中

@Composable
inline fun Box(
    modifier: Modifier = Modifier,
    // content 提供了 BoxScope
    content: @Composable BoxScope.() -> Unit
) {
    val measurePolicy = rememberBoxMeasurePolicy(contentAlignment, propagateMinConstraints)
    Layout(
        content = { BoxScopeInstance.content() },
        measurePolicy = measurePolicy,
        modifier = modifier
    )
}

而 BoxScope的源码如下：

@Immutable
interface BoxScope {
    @Stable
    fun Modifier.align(alignment: Alignment): Modifier

    @Stable
    fun Modifier.matchParentSize(): Modifier
}

作为接口，在此作用域中，子微件就可以调用align告诉父微件自己的align方式了

所以上面的效果这可以这样实现：

@Composable
fun ModifierSample2() {
    // 父元素
    Box(modifier = Modifier
        .width(200.dp)
        .height(300.dp)
        .background(Color.Yellow)){
        // 子元素
        Box(modifier = Modifier
            .align(Alignment.Center)
            .size(50.dp)
            .background(Color.Blue))
    }
}

效果是一样的

不像我们之前看到的布局修饰符，align是父级数据修饰符。本质上，这类由子微件向父布局通信就是由parentData实现的。如上面的align最终会涉及到如下代码：

override val parentData: Any?
        get() = with(modifier) {
            /**
             * ParentData provided through the parentData node will override the data provided
             * through a modifier
             */
            layoutNode.measureScope.modifyParentData(wrapped.parentData)
        }

源码

ParentDataModifier源码如下：

/**
 * 一个修饰符[Modifier]，为父布局[Layout]提供数据.
 * 可在[Layout]的 measurement 和 positioning 过程中通过 [IntrinsicMeasurable.parentData] 读取到.
 * parent data 通常被用于告诉父布局：子微件应该如何测量和定位
 */
interface ParentDataModifier : Modifier.Element {
    /**
     * Provides a parentData, given the [parentData] already provided through the modifier's chain.
     */
    fun Density.modifyParentData(parentData: Any?): Any?
}

尝试用用：咸鱼的“地摊”

接下来我们尝试用用它。我们来假想这样一个布局：小咸鱼的地摊

“地摊”里面有一些微件，它们一个一个纵向排列
每个子微件都是“付费”的，比如某一个Box“售价”100，另一个Box“售价”200……以此类推
每个子微件会显示自己的价格，而“地摊”会显示总价钱

上述描述换成代码的话就是：每一个子微件通过自定义的Modifier定义自身的价格，并把它传递给父布局，父布局计算所有的价格累积在一起，并显示出来。

开始写代码吧。我们先定义一个类，继承自ParentDataModifier

// 作者 FunnySaltyFish (http://funnysaltyfish.fun)
class CountNumParentData(var countNum: Int) : ParentDataModifier {
    override fun Density.modifyParentData(parentData: Any?) = this@CountNumParentData
}

（为了简单起见，我们将modifyParentData这个方法直接返回自身了。在原版Column的实现中，这个方法实际类似这样：

override fun Density.modifyParentData(parentData: Any?) =
    ((parentData as? RowColumnParentData) ?: RowColumnParentData()).also {
        it.weight = weight
        it.fill = fill
    }

）

然后我们编写一个简单的Modifier，返回一个实例

fun Modifier.count(num: Int) = this.then(
        // 这部分是 父级数据修饰符
        CountNumParentData(num)
    )

接下来我们复用一下之前的VerticalLayout，只不过在里面读取一下ParentData而已，部分代码如下

var num = 0
Layout(
    modifier = modifier,
    content = content
) { measurables: List<Measurable>, constraints: Constraints ->
    val placeables = measurables.map {
        if (it.parentData is CountNumParentData) {
            num += (it.parentData as CountNumParentData).countNum
        }
        it.measure(constraints)
    }
    // 省略布局的其他代码
    Log.d(TAG, "CountChildrenNumber: 总价格是：$num")
}

最后运行一下这个例子

@Composable
fun CountNumTest() {
    CountChildrenNumber {
        repeat(5) {
            Box(
                modifier = Modifier
                    .size(40.dp)
                    .background(randomColor())
                    .count(Random.nextInt(30, 100))
            )
        }
    }
}

对应的总价格输出如下：

你可能注意到了，上面的Box里面还用文字指明了自己的“售价”，但调用的代码却没用到Text。这里的文本又是怎么画的呢？

答案就是刚刚的countModifier，除了作为父级数据修饰符外，它还发挥了修饰自身的作用。它的代码完整如下：

fun Modifier.count(num: Int) = this.drawWithContent {
        drawIntoCanvas { canvas ->
            val paint = android.graphics
                .Paint()
                .apply {
                    textSize = 40F
                }
            canvas.nativeCanvas.drawText(num.toString(), 0F, 40F, paint)
        }
        // 绘制 Box 自身内容
        drawContent()
    }
    .then(
        // 这部分是 父级数据修饰符
        CountNumParentData(num)
    )

这里用到了绘制时的部分内容，如果你感兴趣的话，后面我还可能介绍一下自定义绘制。嗯，挖了个坑，之后再填吧~

ParentData的实际场景主要集中在父布局对子微件的特殊位置和大小的控制上，比如Box的align，Column和Row的align、alignBy、weight上。接下来我们来实现一个简化版的weight吧

尝试用用：实现简易版weight

为了简易起见，我们实现的weight有如下限制：

所有子微件都有weight，按比例实现高度分配
父布局的宽高是确定的

所以代码的逻辑就是：读取所有weight，按比例分配高度就行。

首先类似于Box，我们也写一个VerticalScope，让我们自定义的weight只能在自定义的布局中使用

interface VerticalScope {
    @Stable
    fun Modifier.weight(weight: Float) : Modifier
}

然后再自定义我们的ParentDataModifier

class WeightParentData(val weight: Float=0f) : ParentDataModifier {
    override fun Density.modifyParentData(parentData: Any?) = this@WeightParentData
}

写一个object，让它实现我们的VerticalScope

object VerticalScopeInstance : VerticalScope {
    @Stable
    override fun Modifier.weight(weight: Float): Modifier = this.then(
        WeightParentData(weight)
    )
}

接下来，就是具体的Composable实现了。注意，在此处，我们的content需要加上VerticalScope.

@Composable
fun WeightedVerticalLayout(
    modifier: Modifier = Modifier,
    content: @Composable VerticalScope.() -> Unit
)

具体实现类似于之前的VerticalLayout，不同之处在于我们要获取到各个WeightParentData的值并保存下来，计算总的weight。这样就可以按比例分配高度了。

关键代码如下：

val measurePolicy = MeasurePolicy { measurables, constraints ->
    val placeables = measurables.map {it.measure(constraints)}
    // 获取各weight值
    val weights = measurables.map {
        (it.parentData as WeightParentData).weight
    }
    val totalHeight = constraints.maxHeight
    val totalWeight = weights.sum()
    // 宽度：最宽的一项
    val width = placeables.maxOf { it.width }

    layout(width, totalHeight) {
        var y = 0
        placeables.forEachIndexed() { i, placeable ->
            placeable.placeRelative(0, y)
            // 按比例设置大小
            y += (totalHeight * weights[i] / totalWeight).toInt()
        }
    }
}
Layout(modifier = modifier, content = { VerticalScopeInstance.content() }, measurePolicy=measurePolicy)

测试一下？我们预备让三个Box按1:2:7的高度显示

WeightedVerticalLayout(Modifier.padding(16.dp).height(200.dp)) {
    Box(modifier = Modifier.width(40.dp).weight(1f).background(randomColor()))
    Box(modifier = Modifier.width(40.dp).weight(2f).background(randomColor()))
    Box(modifier = Modifier.width(40.dp).weight(7f).background(randomColor()))
}

最终效果如下，可以看到，三个Box正确按照1:2:7的比例显示高度

成功！

后续

关于ParentData我们就先看这些。下一篇，我们……等我想想要写啥

本文参考：

JetPack Compose 手写一个 Row 布局 | 自定义布局 - 掘金 (juejin.cn)
Android官方视频：Deep dive into Jetpack Compose layouts

本文所有代码见：此处，欢迎star~
