前情提要:AntV 2021 年度发布了新产品多维交叉分析表格 S2,可以点这里了解详情。

导读

在蚂蚁的大数据研发平台中,数据表格是一类重要的业务组件。我们需要流畅的展示 SQL 查询出来的上万条结果,并对结果做筛选、排序、搜索、复制、框选、聚合分析等操作。同时也存在数据手工录入的场景,需要表格有可编辑的能力。所以我们最终需要的是一种 JavaScript 版的电子表格,类似一个简单的 Excel 工作簿。

本文记录的是,在开源软件不足以满足需求,同时商业软件价格高、定制难的情况下,我们如何基于开源 Canvas 表格渲染库 AntV S2 来实现拥有诸多功能的 React 大数据表格组件,并且解决了之前商业软件版本实现的性能问题和拓展性问题。

业务场景介绍

Dataphin 是蚂蚁内部的大数据研发平台,同时也有云上版本对外售卖。Dataphin 一站式提供数据采、建、管、用全生命周期的大数据能力。在 Dataphin 中有很多场景都用到了大数据表格。最典型的就是研发模块中,用来展示计算任务的运行结果:


以下是数据表格常用功能的演示:

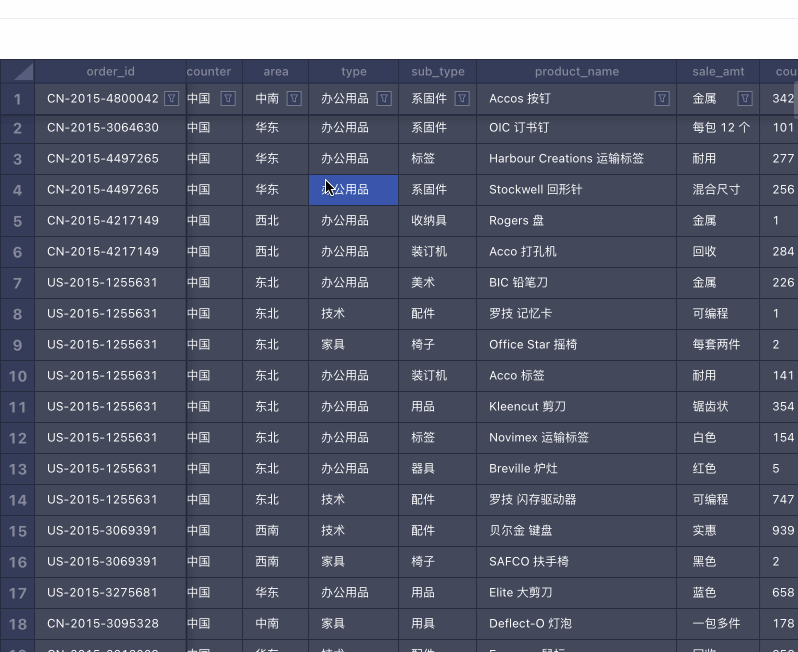

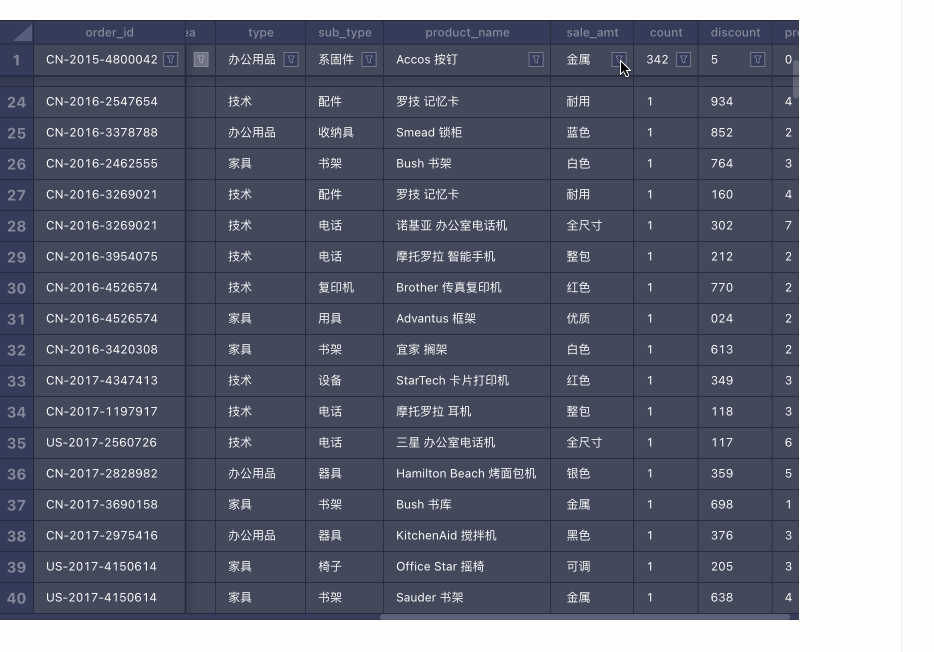

行列冻结
搜索

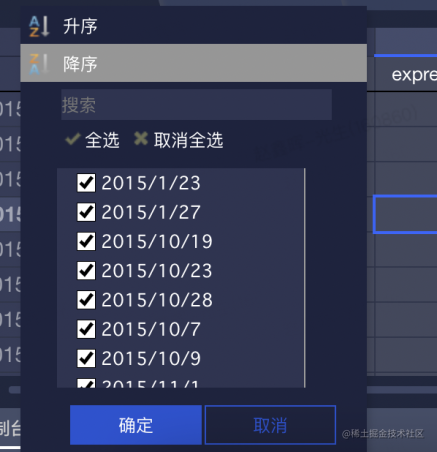

筛选 & 排序
框选 & 复制

技术选型:为什么使用 AntV S2 ?

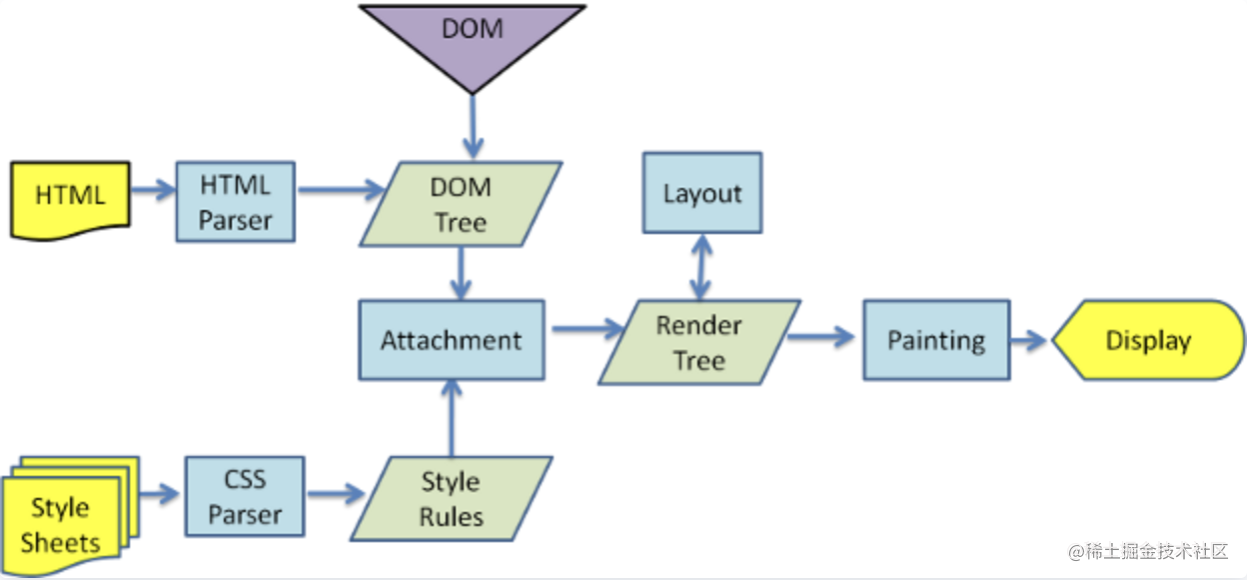

对于复交互的电子表格类组件来说,基于 Canvas 实现会比 DOM 实现有着更大的优势。从性能上说,DOM 渲染需要经过如下的渲染流程,所有的 UI 改动都会涉及内部数据结构的构建、样式的解析、布局的计算。最终才渲染出来:

而 Canvas 的渲染管线就比较简单,Canvas 的 API 直接和 Skia 这样的底层 2D 图形调用相对应,免去了 DOM 的解析和布局流程。所以基于 Canvas 的图形应用,有着更高的性能上限。特别是在富交互,大数据量的场景下。同时基于 Canvas 的应用也更容易编写复杂的图形交互,因为图形不再以矩形作为最小单元,而是可以任意绘制。所以我们在选型时主要考虑基于 Canvas 的产品。下面是对市场上已有的类 Excel 前端表格组件的一些分析:

产品名称技术栈开发商费用结论
SpreadJSCanvas公司收费市场上最强大的 Excel 组件,但需要比较高的授权费用,同时在多实例、大数据量的场景下,性能比较差,并且很难拓展和定制 UI
LuckySheetx-spreadsheetCanvas个人开源开源的类 Excel 组件。都是个人作品,由社区力量维护,投入的持续性、稳定性无法保障,在产品细节体验上也不如 SpreadJS
HandsontableDOM公司收费DOM 实现。同时需要收费。
语雀、钉钉等表格服务Canvas公司/通过服务化的 SDK 提供前后端一体的服务,而不是单纯的前端组件形式。同时拓展性也不如开源产品。

在市场上无法找到合适的选择之后,我们蚂蚁数据智能前端团队选择将内部的交叉表组件孵化为开源的 AntV S2 表格渲染引擎。

S2 是 AntV 团队推出的数据表可视化引擎,旨在提供高性能、易扩展、美观、易用的多维表格。不仅有丰富的分析表格形态,还内置丰富的交互能力,帮助用户更好地看数和做决策。

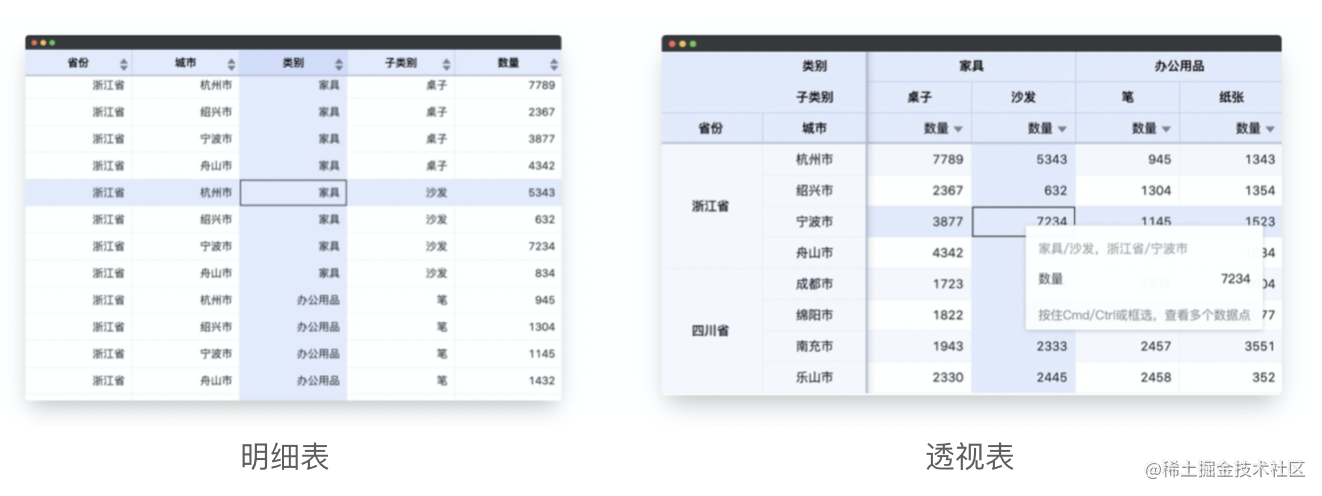

S 取自于 SpredSheet 的两个 S,2 也代表了透视表中的行列两个维度。S2 不仅有交叉表模式,还支持明细表模式。

明细表就是普通的表格。类似 Antd Table 组件。适用于明细数据的展示。比如我们一开始说到的 SQL 查询结果的预览等等。明细表组件流畅在支持 10w+ 条大数据展示的基础上,还支持丰富的交互:单选、刷选、复制到 Excel、快捷键多选、列宽高拖拽调节等等。方便用户快速的对数据做选择和操作。

表格功能实现

S2 的明细表为我们提供了一个很好的基础底座,关于明细表的功能,大家可以参考文档。接下来就聊聊如何在 明细表的基础上,利用 S2 的高拓展性设计,实现一款功能丰富的 React 大数据表格组件。其中一些常用功能内置到了 S2 中,比如行列冻结、复制等。另外还揭秘了一些 S2 的内部实现,比如虚拟滚动的原理。

功能大图

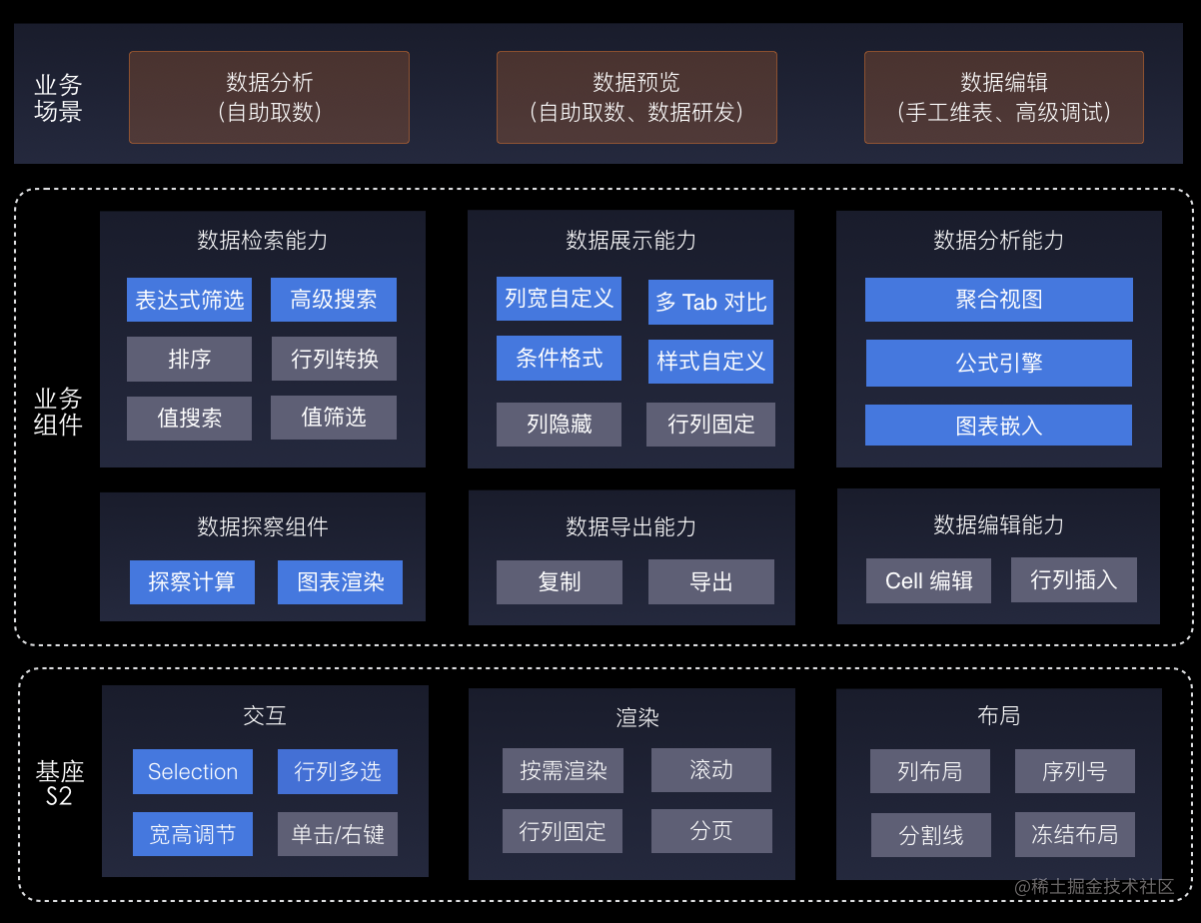

首先看一下大数据表格组件的功能大图:

上图的能力中,包含了数据展示、检索、导出、编辑等核心能力。其中分析方面的公式、聚合等能力是未来规划的。接下去会讲讲目前实现的这些核心功能的设计与实现。

交互

单元格编辑

单元格编辑是大数据表格在交互上遇到的最核心诉求。用户可以直接的编辑数据,录入数据。在手工维度表、调试录入 Mock 数据等等场景有着广泛的使用。由于 S2 的定位是分析表、明细表核心库,所以单元格编辑的能力并没有内置。这个能力需要大数据表格组件来扩展实现。

首先需要考虑的问题便是技术实现上,编辑能力是使用 DOM 还是 Canvas 实现?在功能开发之前,我们调研了业界各类主体基于 Canvas 的电子表格库,结果大致如下:

单元格编辑实现
SpreadJSDOM
语雀表格DOM
x-spreadsheetDOM

可以看到,主流的实现都选择了 DOM 作为单元格编辑的载体。考虑到光标绘制,文本选中,换行逻辑等等一系列在 DOM 中都将由浏览器实现,在 Canvas 中则需要重新实现,使用 Canvas 上覆盖 DOM 节点做文本编辑是性价比最高的方案。所以我们最终决定使用 DOM 来实现,效果如下:

下面简要介绍实现的过程:

1. 计算DOM遮罩大小和坐标

编辑态其实类似一种 Modality。需要用户的 Focus,在编辑时需要阻断和底部表格的交互。所以我们需要挂载一个 DOM 遮罩容器节点,大小和 Canvas 保持一致,用于放置 TextArea。元素的定位使用到了目前的窗口滚动的 Offset 和 Canvas 容器的坐标值。

const EditableMask = () => {
  const { left, top, width, height } = useMemo(() => {
    const rect = (spreadsheet?.container.cfg.container as HTMLElement).getBoundingClientRect();
    const modified = {
      left: window.scrollX + rect.left,
      top: window.scrollY + rect.top,
      width: rect.width,
      height: rect.height,
    };

    return modified;
  }, [spreadsheet?.container.cfg.container]);
  return (
      <div
        className="editable-mask"
        style={{
          zIndex: 500,
          position: 'absolute',
          left,
          top,
          width,
          height,
        }}
      />
  );
};

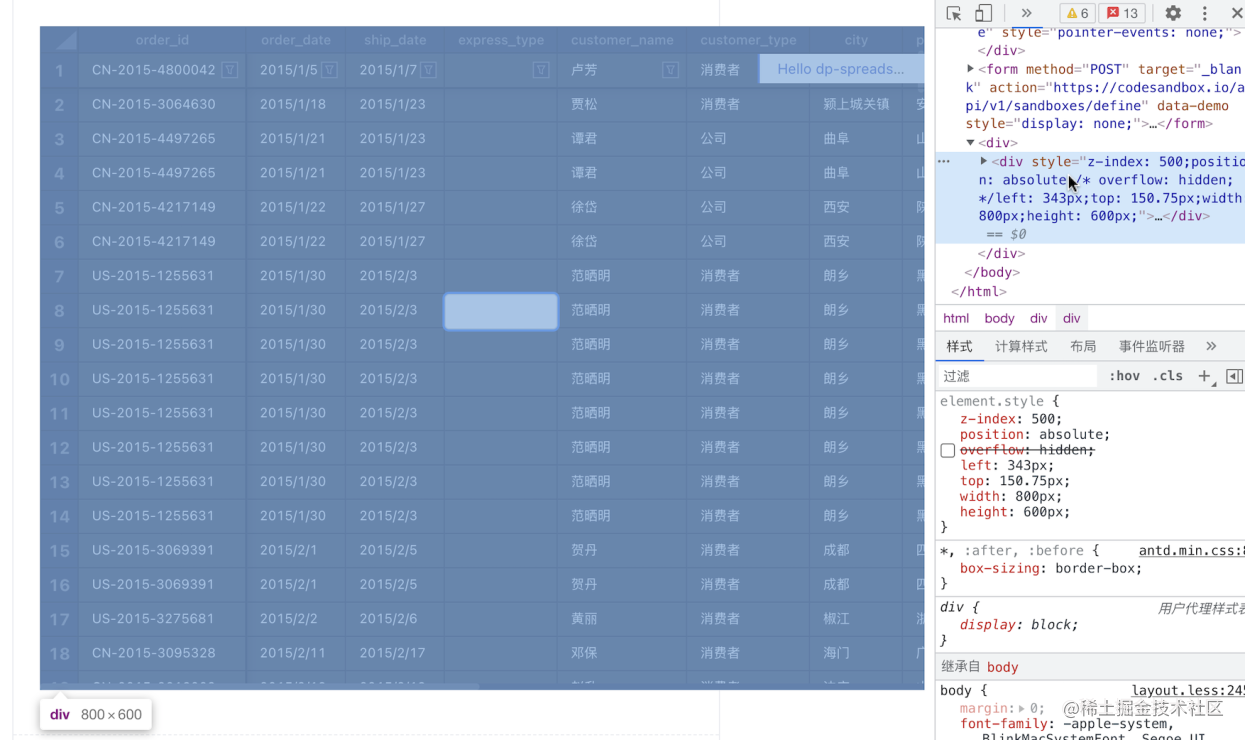

EditableMask 组件会被 ReactDOM.render 渲染到 body 中,作为顶层的子元素:

2. 注册事件并渲染 TextArea 元素

编辑操作一般会由双击来触发,而 S2 为我们提供了 DATA_CELL_DOUBLE_CLICK 事件。然后来看看 TextArea 的渲染逻辑,我们需要拿到单元格的定位和当前数据值。在触发事件时,从被双击的 DataCell 对象中可以拿到 x/y/width/height/value 这几个核心数据。需要注意,这里的 x 和 y 针对的是整个表格,而不是当前的 ViewPort,因此我们需要使用 spreadsheet.facet.getScrollOffset() 获取表格内部的滚动状态并对 x/y 做针对性的修改。

核心逻辑如下:

// 从事件回调拿到 Cell 对象
const cell: S2Cell = event.target.cfg.parent;

// 计算定位和宽高
const {
  x: cellLeft,
  y: cellTop,
  width: cellWidth,
  height: cellHeight,
} = useMemo(() => {
  const scroll = spreadsheet.facet.getScrollOffset();

  const cellMeta = _.pick(cell.getMeta(), ['x', 'y', 'width', 'height']);

  // 减去滚动值,获取相对于 ViewPort 的定位
  cellMeta.x -= scroll.scrollX || 0;
  cellMeta.y -=
    (scroll.scrollY || 0) -
    (spreadsheet.getColumnNodes()[0] || { height: 0 }).height;

  return cellMeta;
}, [cell, spreadsheet]);

// 获取当前单元格数值并存到 state 中
const [inputVal, setinputVal] = useState(cell.getMeta().fieldValue);

接着我们使用 x/y/width/height 把 TextArea 渲染到 DOM 遮罩中,填充单元格当前的值,并手动 .focus(),方便用户直接开始编辑操作。

3. 编辑完成后清理逻辑

在用户触发了 onBlur 事件或者输入回车的时候,我们销毁 TextArea,并将修改后的值回填到spreadsheet.originData 中。并且抛出对应的事件,通知使用者。

刷选

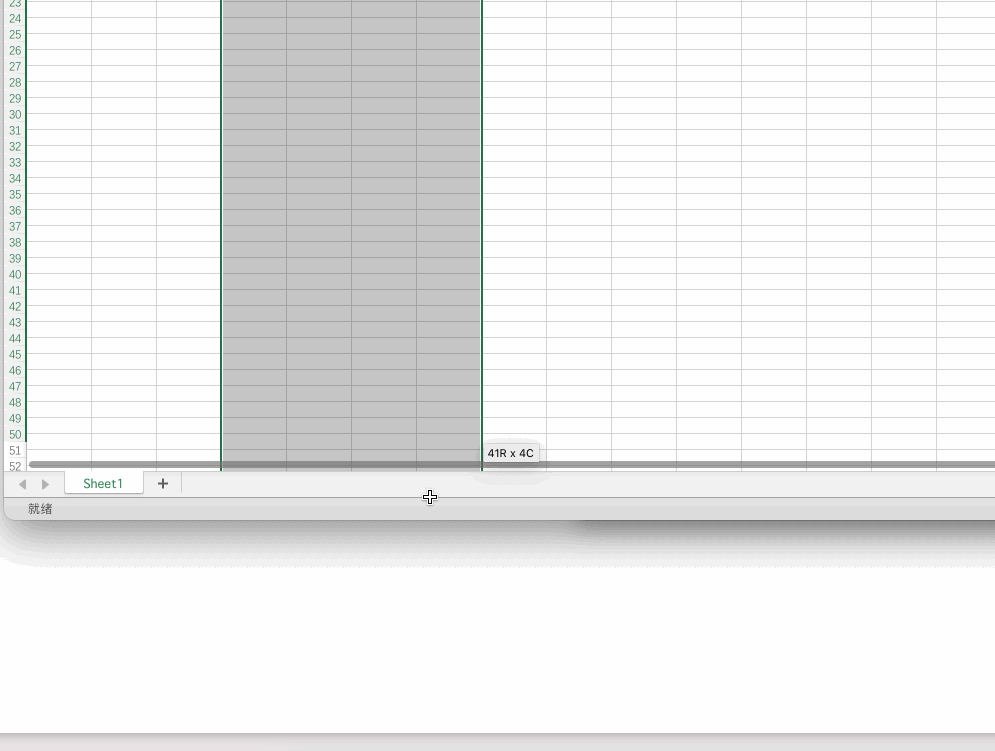

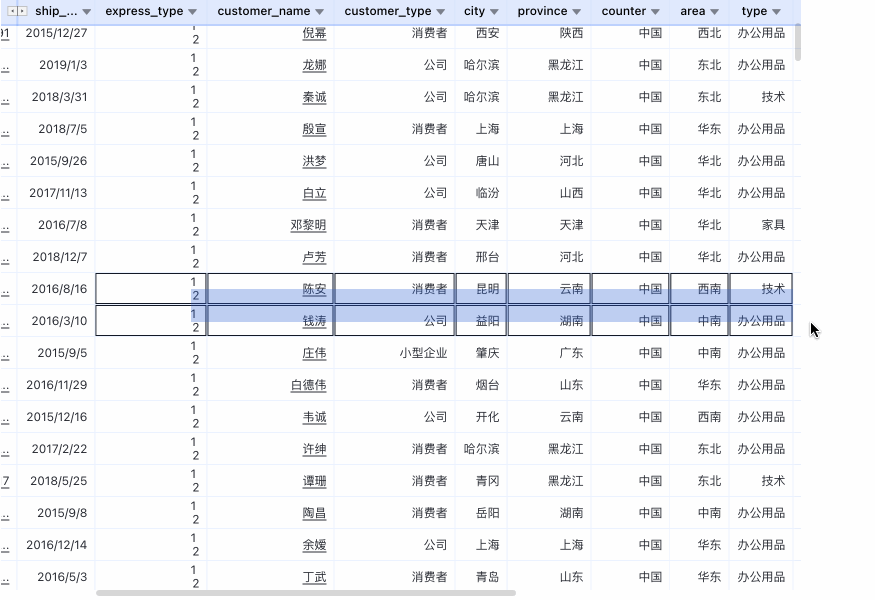

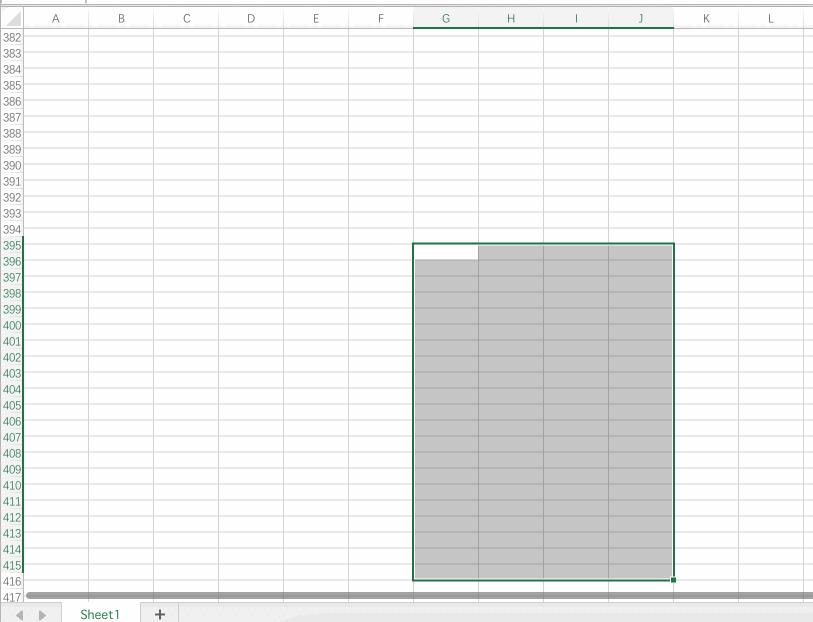

在 Excel 中,刷选是一种重要的交互。用户可以自由的批量框选单元格,并且在鼠标移动到画布外时,画布会自动滚动,同时更新框选区域:

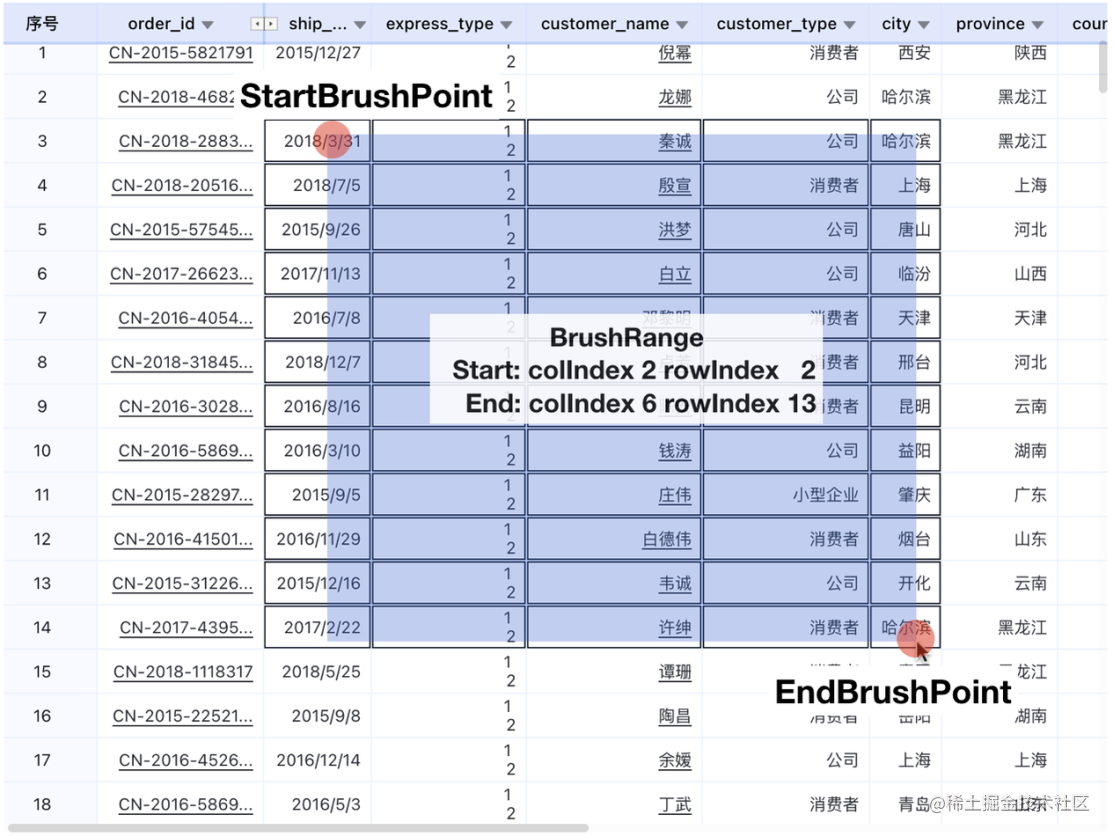

S2 中内置了刷选的交互。下面我们来看这个交互的实现方式。首先明确一些概念:

  • StartBrushPoint 刷选开始点。MouseDown 事件时记录。
  • EndBrushPoint 刷选结束点。MouseMove 事件时更新。
  • BrushRange 刷选范围。包含了开始点的行列 Index 和结束点的行列 Index。

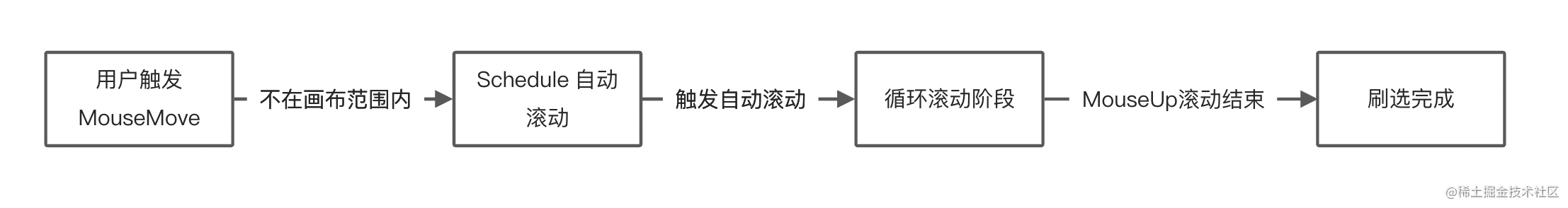

刷选就是监听鼠标拖动事件,然后将开始和结束点之间的格子设置为高亮状态。但这只是开始,我们需要支持刷选的自动滚动,核心流程如下:

首先在滚动触发阶段,监听 MouseMove 事件时,需要增加判断,如果鼠标不在画布范围内,就进入自动滚动流程,并把 EndBrushPoint 限制在画布上。如图:

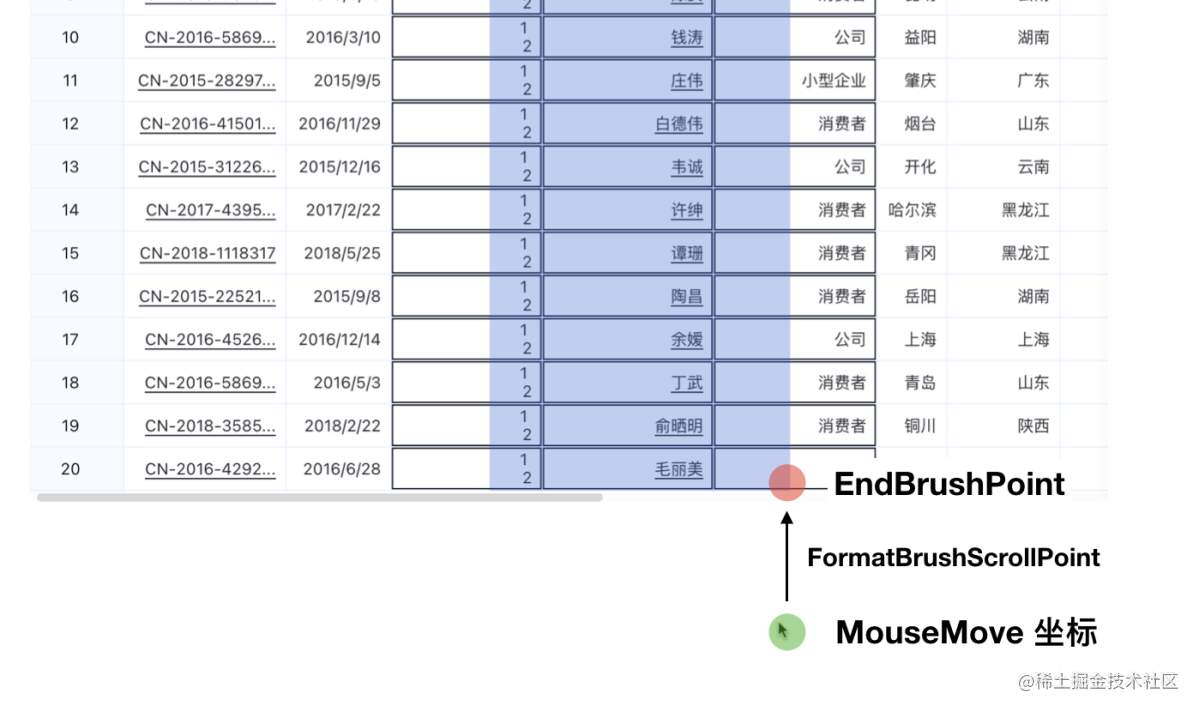

MouseMove 事件触发的点的坐标是在画布之外的,所以我们会把这个点,垂直投射到画布的边缘。得到最终的 EndBrushPoint。

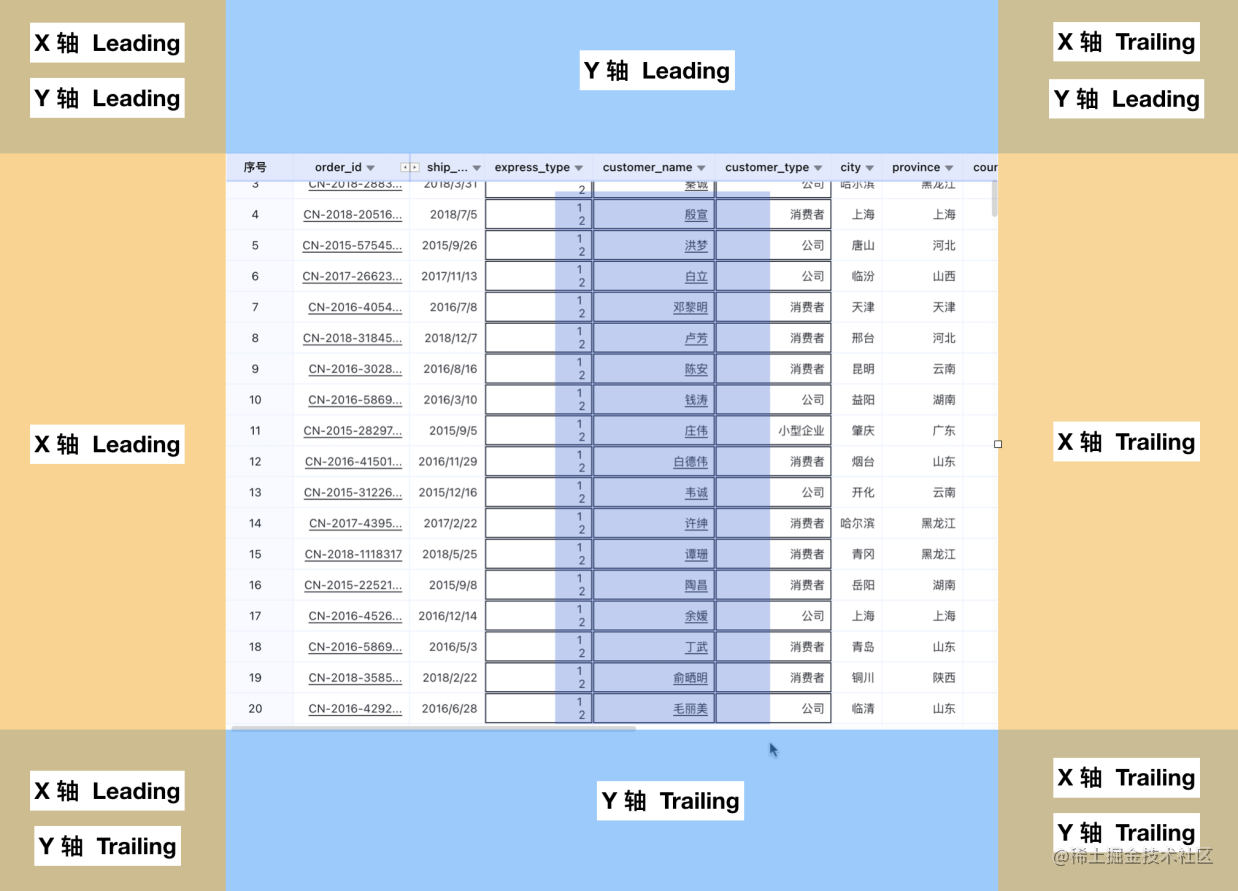

同时在这个过程中,我们还可以得到滚动的方向。我们把滚动方向分为 Leading 和 Trailing 两种(头部和尾部)。同时又分 X 轴和 Y 轴两个方向。这样就有了 8 种滚动的可能方向。根据 MouseMove 坐标所在的位置,就可以计算出需要滚动的方向。如下图所示:

在知道滚动方向之后,就可以触发自动滚动了。

还有一些细节问题需要考虑。比如在滚动中,每个格子的宽和高都有可能是不同的,如果滚动的距离是一个恒定的值,那在遇到很高或者很宽的格子时,就会出现龟速滚动几次才能滚完一个格子的情况。所以每次滚动的距离,必须是一个动态的值。实际落地的方案是这样的:拿向右滚动举例,滚动的 Offset 会定位到下一个格子的右侧边缘。比如这样:

保证滚动后,下一个格子会完整的进入视口内。

在循环滚动时,滚动的频率也是一个需要注意的细节。不同的用户对于滚动频率有不同的诉求。所以滚动频率也不应该是恒定的。一种方案是将滚动速度和滚动离开画布的距离关联起来。往下面拉的越多,滚动就越快,直到一个最大值。比如 Excel 中的实现:

滚动持续时间的大致计算逻辑:

const MAX_SCROLL_DURATION = 300;
const MIN_SCROLL_DURATION = 16;
let ratio = 3;
// x 轴滚动速度慢
if (config.x.scroll) {
  ratio = 1;
}
this.spreadsheet.facet.scrollWithAnimation(
  offsetCfg,
  Math.max(MIN_SCROLL_DURATION, MAX_SCROLL_DURATION - this.mouseMoveDistanceFromCanvas * ratio),
  this.onScrollAnimationComplete,
);

里面的一些参数,是根据实际的用户体感来确定的。需要经过不断的优化迭代,达到一个比较理想的状态。

渲染

虚拟滚动

在大数据表格场景中,如何高性能的渲染大量数据一直都是最重要的问题之一。我们可以把大数据表格看成一个长列表,对于长列表,最常见的优化策略就是只渲染可见区域的内容。在滚动事件触发后,根据滚动 Offset 调整相应渲染的内容即可。在用户看来,还是一个完整的长列表。

DOM 的虚拟列表实现需要考虑的东西比较多,也有 React-Virtualized 这样的库可以直接使用。基于 Canvas 的长列表优化方式,我们叫虚拟滚动。因为基于 Canvas 的应用每次渲染都会重绘整个界面。我们使用 requestAnimationFrame 来定时 Schedule 一次渲染,让频繁的滚动事件落到浏览器的渲染周期中。然后在每个 animationFrame 的回调中,只需要计算出当前视口内的元素范围然后渲染这些格子就可以了。

下面讲讲具体的实现流程:

第一步:计算可视区坐标范围,得出可视区内的格子列表

首先根据行列信息和当前滚动 Offset 计算出可视区的范围,获得一个数组,包括 [xMin, xMax, yMin, yMax]。也就是行和列的 index 范围。如下图所示:


第二步:和上一次格子列表做对比,得到 Diff

这一步中,我们将上一次渲染的可视区 Index 和当前进行 Diff,拿到需要新增和删除的格子:

export const diffPanelIndexes = (
  sourceIndexes: PanelIndexes,
  targetIndexes: PanelIndexes,
): Diff => {
  const allAdd = [];
  const allRemove = [];

  Object.keys(targetIndexes).forEach((key) => {
    const { add, remove } = diffIndexes(
      sourceIndexes?.[key] || [],
      targetIndexes[key],
    );
    allAdd.push(...add);
    allRemove.push(...remove);
  });

  return {
    add: allAdd,
    remove: allRemove,
  };
};

第三步:分别对 Diff 结果做 add 和 remove 操作

这一步中,我们通过 AntV/G 的 API 对 Canvas 对象树做操作,把格子实例化并添加/删除。实际的效果类似以下的动画演示(图中的 add 操作做了延迟处理,让效果更明显):

这样就实现了虚拟滚动,让每次滚动渲染的时间都只和视口的大小有关,而不是线性增长。

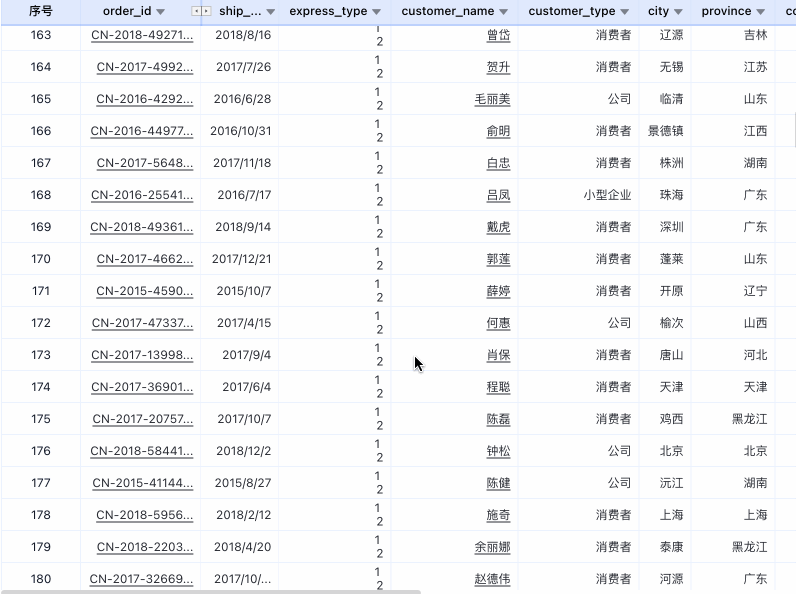

这个官网例子展示了明细表在 100W 数据下流畅渲染的表现。

自定义列头

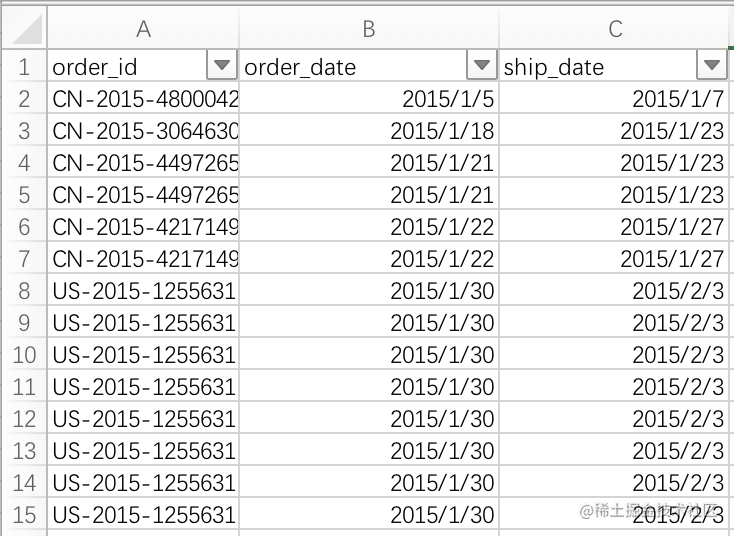

在我们的业务中,在数据的列头之外,还需要实现类似 Excel 的序号列头,就像这样:

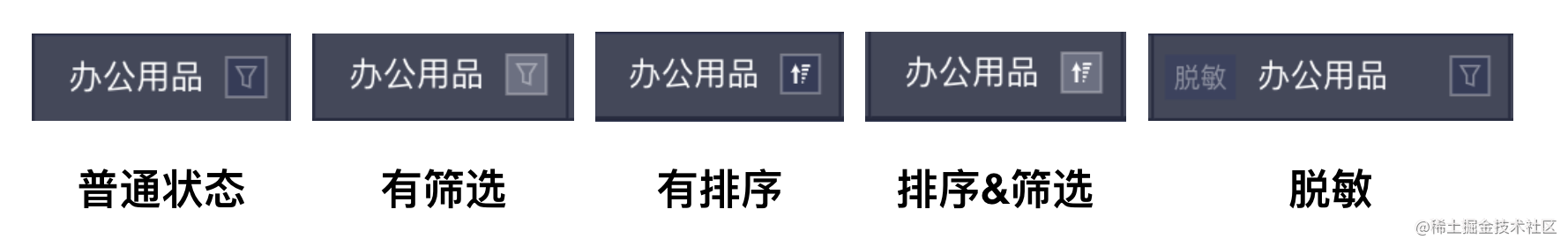

数据列头上还需要支持筛选、排序、脱敏的展示,有着众多不同的状态:

对于这样的需求,S2 可以轻松满足。因为 S2 的底层绘制引擎是 AntV/G,所以我们不需要去使用最底层的 Canvas API,降低了门槛和维护成本。最重要的是 S2 支持自定义 Cell。我们只需要继承内置的 Cell 类,重写相应的方法,然后把新的 Class 传给 S2 即可。

S2 的 Options 中提供了诸多 API 来自定义单元格的渲染:

对于上述的场景,我们可以自定义 dataCell。通过重写 drawActionIcon 方法来实现完全自定义的 Icon 绘制:

import { TableDataCell } from '@antv/s2';

class S2Cell extends TableDataCell {

  private drawActionIcon() {
    // 绘制逻辑,因为 TableDataCell 继承了 AntV/G 的 Group 对象
    // 所以这里直接使用 addShape 这样的属性就可以做 Canvas 的绘制
  }
}

export default S2Cell;

在上述代码中,用户可以通过 S2 内置的 renderIcon 工具方法,来绘制 Icon,并且根据筛选和排序的状态来控制 Icon 的样式。同时还可以注册自定义的事件,来定义 Icon 点击时的行为。这些绘图 API 底层都是 AntV/G。所以在自定义 S2 的单元格时,我们只需要简单学习 G 的 API 就可以上手。

通过自定义角头,还可以实现类似 Excel 的三角形角头效果:

import { TableCornerCell } from '@antv/s2';

export default class CornerCell extends TableCornerCell {
  protected drawTextShape() {
    this.textShape = this.addShape('polygon', {
       // 图形属性
    });
  }
}

布局

行列冻结

前端的表格一般都支持左侧或者右侧一定数量列的固定,比如 Antd。除了列的固定,基于 Canvas 的 SpreadJS,还支持行的固定。这也是 Excel 的常用功能之一:

固定行列一般是比较重要的参考信息,比如 id、名称等。在列数量较多的时候,信息固定可以方便用户在查看信息的同时,快速了解每个行列的上下文。

冻结的意思就是,不管表格的内容如何滚动,冻结的行始终显示在视图上方或者下方,冻结的列会始终显示在视图的左侧或者右侧,也就是说,冻结的行的 y 坐标在滚动时保持不变,冻结的列的 x 坐标在滚动时保持不变。

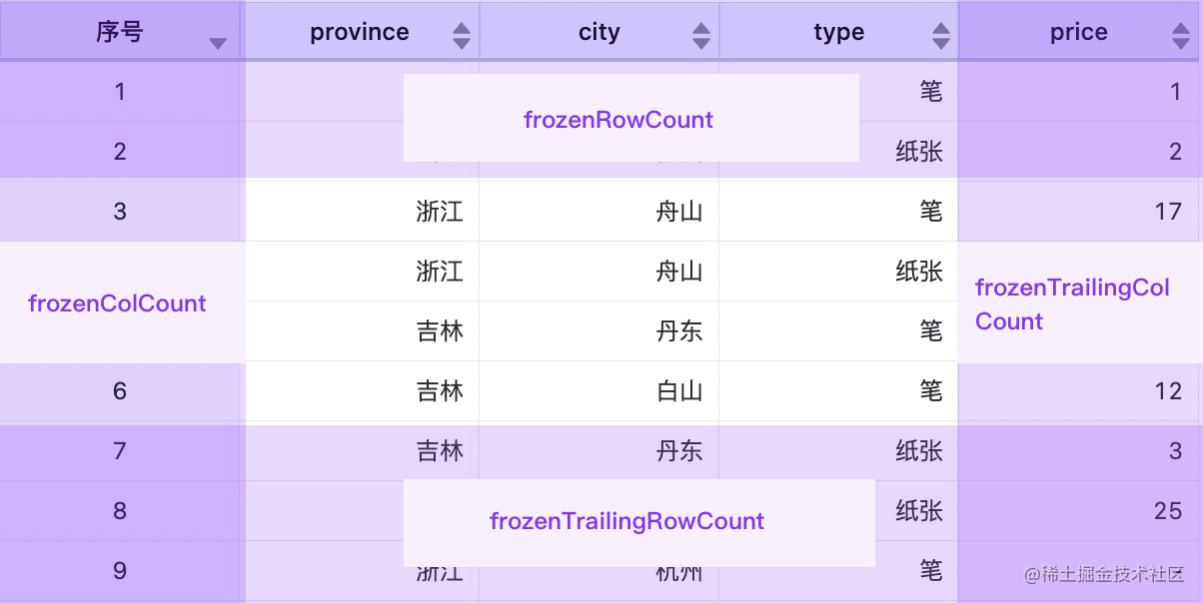

S2 中,我们可以通过设置这些 Options 实现行列冻结:

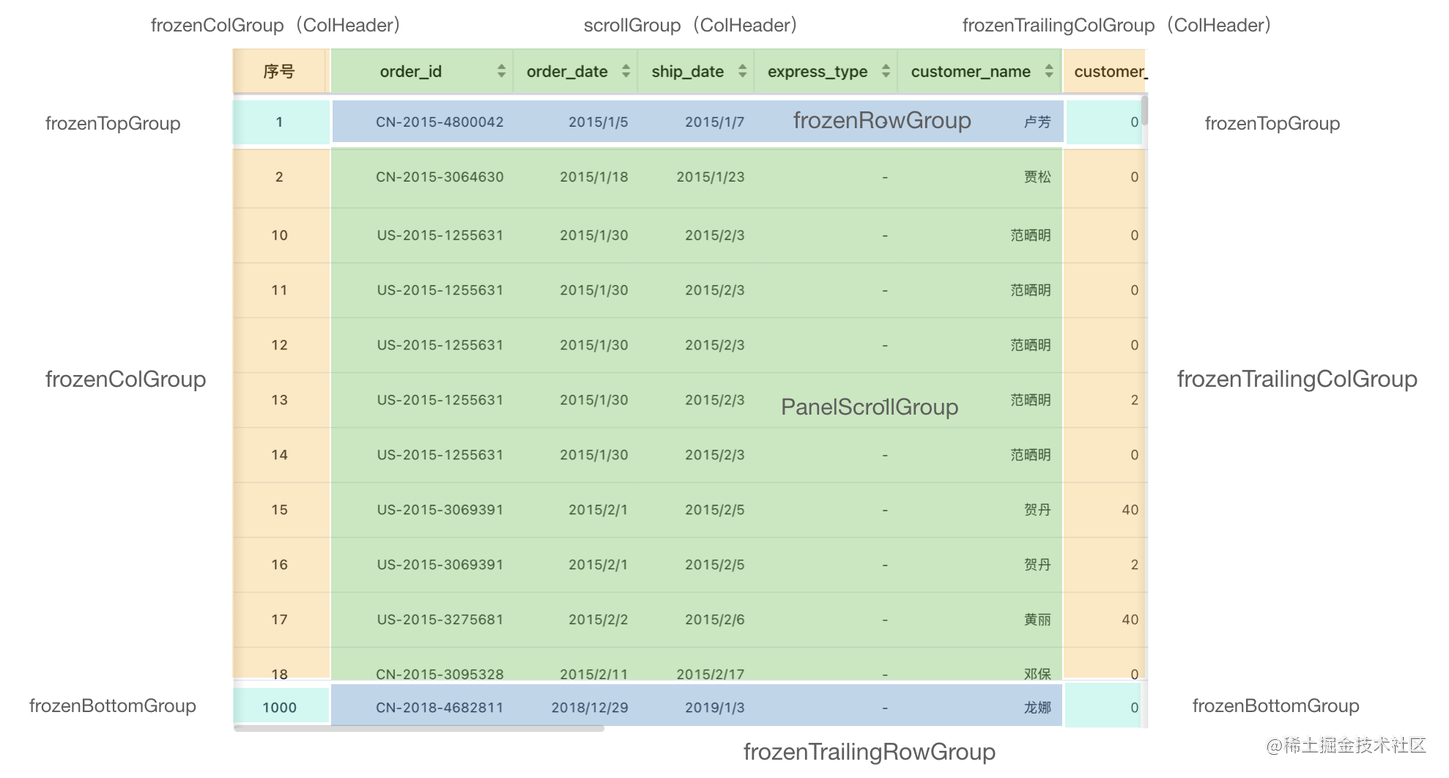

下面聊聊如何实现行列冻结,因为我们需要在滚动时对冻结的部分做特殊处理。所以首先需要对做明细表的内容区域做分组:

我们首先分出 frozenRowGroup、frozenColGroup、frozenTrailingRowGroup 和 frozenTrailingColGroup 来分别对应上下左右四种冻结方向,把每个方向需要冻结的格子放到这些分组。然后还需要一个 panelScrollGroup 分组存放普通格子,也就是会跟随 x、y 两个方向自由滚动的格子。

除了这几个常规的分组之外,我们还注意到,四个冻结分组在四个角上是有交叉的,这些交叉区域的格子,在 x、y 两个方向都不需要滚动,所以这些格子需要专门放到一个分组里,并做类似 postion: fixed 的特殊定位处理。对这些格子,我们放入 frozenTopGroup 和 frozenBottomGroup 两个分组。

同时,对于列的固定,不仅仅是数据格子需要固定,列头也要做固定。所以我们把列头区域也分为三个分组,分别是 frozenColGroup、scrollGroup 和 frozenTrailingColGroup。

所以接下去的思路是,首先在渲染时,确定格子属于哪个区域,然后加入对应的分组中。然后在 translate 时,对不同分组做不同的 translate 操作。比如固定列只需要在 y 方向上滚动,固定行只需要在 x 方向滚动。

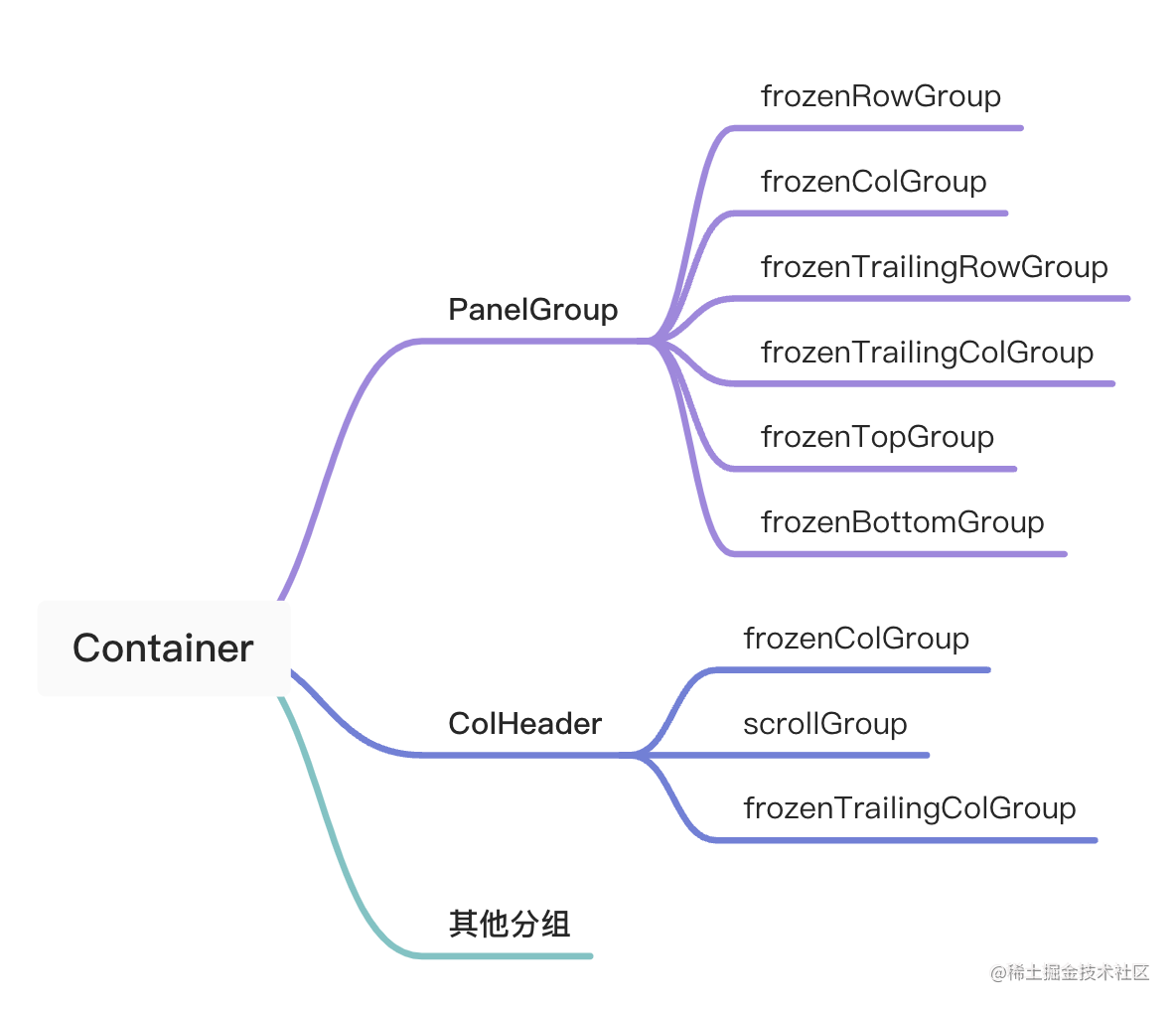

新分组概览

接下来我们需要对渲染链路做改造:

第一步:渲染交叉冻结区域格子

对于交叉冻结区的格子,也就是四个角上的区域: frozenTopGroup/frozenBottomGroup 两个分组。这些格子在表的渲染周期中只需要添加一次,所以可以和 header 一样,在 S2 初始化的时候把节点插入即可。

第二步:计算可视区域格子坐标范围

S2 中用的是上文介绍的虚拟滚动,因此在渲染时会通过 scrollX 和 scrollY 计算出当前可视区域内的格子有哪些。之前内容区只有一个分组,计算出的格子坐标范围是这样的结构:

export type Indexes = [number, number, number, number]; // x Min, x Max, y Min, y Max

坐标在这个矩形范围内的格子会被渲染。

在支持行列冻结之后,这段逻辑就需要做修改,不仅要计算出滚动区域的格子范围,还需要计算出 frozenRow、frozenCol、frozenTrailingRow、frozenTrailingCol 这四个冻结区域的格子范围。因为行列冻结区域是支持单向滚动的,所以也需要做虚拟滚动。可视区坐标计算结果需要改成如下结构:

export type PanelIndexes = {
  center: Indexes;
  frozenRow: Indexes;
  frozenCol: Indexes;
  frozenTrailingRow: Indexes;
  frozenTrailingCol: Indexes;
};

第三步:对格子分组渲染

这一步很简单,对于可视区的每个格子,判断格子属于那一个分组,然后把格子加入这个分组即可。

第四步:滚动时做 translate

在 translate 时,对于行列冻结的分组,需要做单向滚动。

  • 其中 frozenRow、frozenTrailingRow 需要跟随 X 方向的滚动。
  • 其中 frozenCol、frozenTrailingCol 需要跟随 Y 方向的滚动。

ColHeader 改造

和 Panel 区一致,ColHeader 也要做分组渲染改造。在 layout 时,把 ColHeader 分为 frozenColGroup(左侧固定列头),scrollGroup(非固定的普通列头),frozenTrailingColGroup(右侧固定列头)。然后在 ColHeader 做 offset 操作时,只对 scrollGroup 做偏移即可。

需要注意的是,列头是可以做 Resize 操作的。因此还绘制了 Resize 热区。对于冻结的列,我们也需要固定热区的绘制位置。所以对于冻结列的 Resizer,是需要专门画到一个分组里面的,类似列头格子的 scrollGroup。同时对于非冻结列的热区,要做一个 Clip 操作,防止热区溢出到冻结列的区域。

工具栏操作

筛选 & 排序

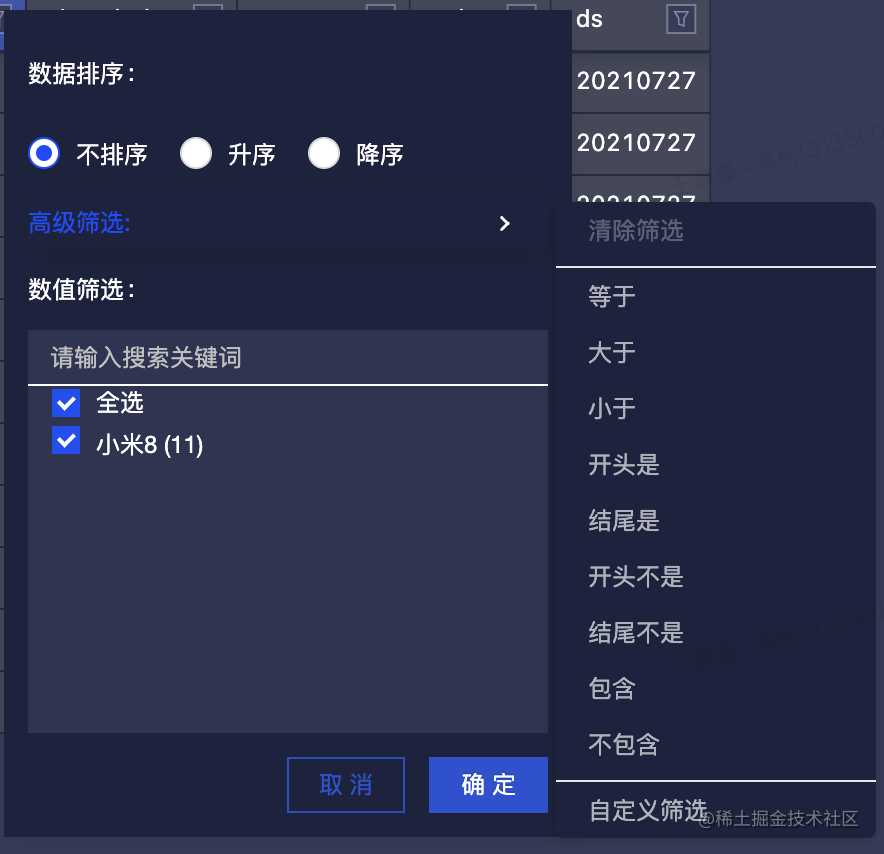

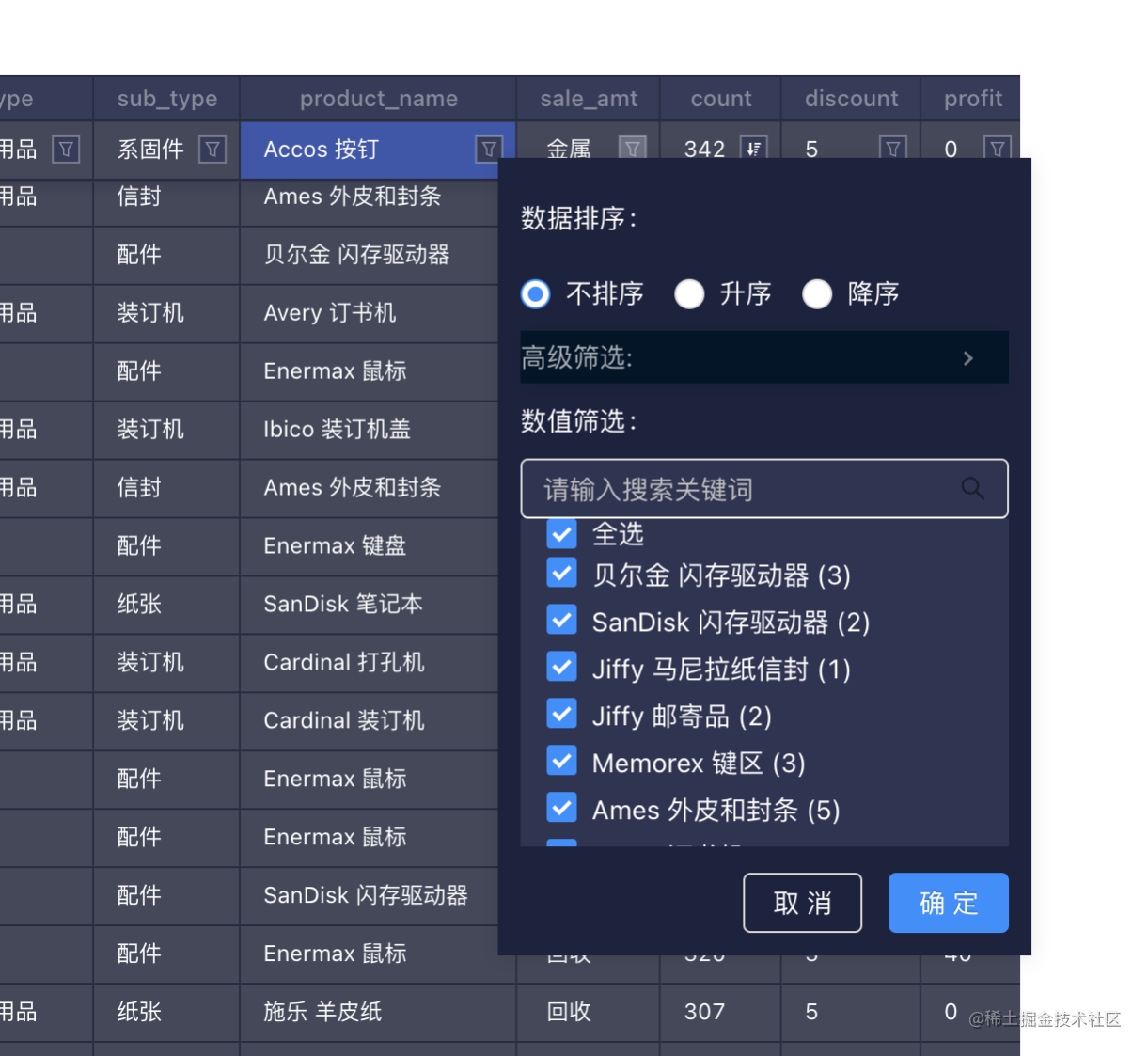

筛选是用户使用的高频操作之一。目前我们已经实现的筛选模式有两种:数值筛选和表达式筛选。下面就分别聊聊两者的设计和实现:

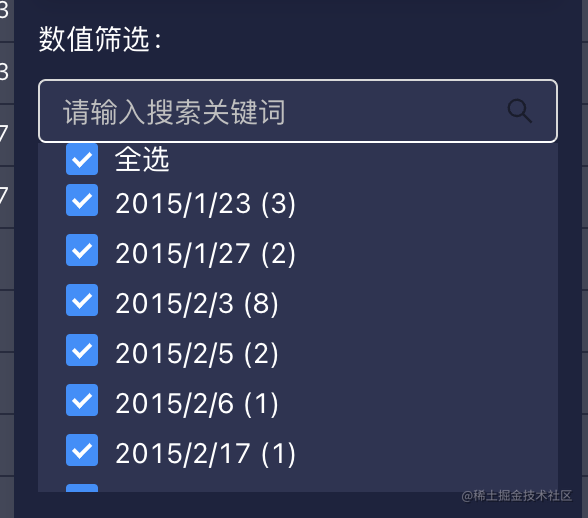

数值筛选

数值筛选通过 S2 的 DataCfg 的 filterParams 参数设置:

export interface FilterParam {
  filterKey: string;  // 要筛选的列的 key
  filteredValues?: unknown[]; // 被筛选(去掉)的值
}

在大数据表格中实现的主要是帮助用户可视化编辑要过滤的值。难点如下:

一、筛选细节逻辑需要对齐 Excel,保障用户习惯不变

  • 搜索文本筛选:搜素框有筛选值时,点确定的时候以筛选框里的值为基数(不在筛选范围内的值会被全部过滤掉)。
  • 筛选值联动:当其他列已经有筛选条件且当前项没有筛选条件的情况时,数值筛选的勾选框中会隐藏已经被其他行的筛选条件筛选掉的值。此时如果再做筛选,所有设置过筛选参数的列的筛选值会共同起作用。类似一个多级联动的筛选。

二、筛选器列表在大数据量下的卡顿问题

  • 因为 Checkbox 是采用 DOM 渲染的,而大数据表格组件会经常性的承载 1w+ 的数据量,导致用户在筛选时会卡顿,影响用户体验。解决方案是将数值筛选的 UI 组件整体做一层虚拟滚动,比如使用 react-virtualized。只渲染可视区域内的 DOM 元素。

表达式筛选

在表达式筛选中,支持用户通过配置表单的方式,使用由字段、操作符、数值构成的表达式做筛选。同时两个表达式可以通过 AND 和 OR 两种逻辑条件进行组合。

表达式是一个构建 DSL 的过程,在不妥协未来扩展能力的情况下,我们在实现中支持了一元运算符和二元运算符两种形态:

interface Serializable<T> {
  // 序列化,支持从string重建方法
  serialize(): ExpressionOf<T>;
}

// 组合类型
export enum JoinType {
  OR = 'OR',
  AND = 'AND',
}

// 一元运算符
type UnitExpressionOf<T> = {
  key: FilterFunctionTypes;
  operand: T;
};

// 二元运算符
type JoinExpressionOf<T> = {
  type: JoinType;
  funcA: ExpressionOf<T>;
  funcB: ExpressionOf<T>;
};

export type ExpressionOf<T> = UnitExpressionOf<T> | JoinExpressionOf<T>;

export abstract class FilterFunction<T> implements Serializable<T>, Filterable {
  filter(value: unknown): boolean {
    throw new Error('Method not implemented.');
  }

  key: FilterFunctionTypes;

  private _operand: T;

  // 表达式另一侧的值:e.g., value > 2,则2是这个值
  public get operand(): T {
    return this._operand;
  }

  public set operand(value: T) {
    if (isValidNumber(value)) this._operand = Number(value) as unknown as T;
    else this._operand = value;
  }

  public serialize() {
    return {
      key: this.key,
      operand: this.operand,
    };
  }
}

继承FilterFunction,实现.filter()方法,我们就获得了能在业务组件中使用的筛选表达式类型,并且支持任意原子能力的 AND 和 OR:

排序

排序使用 S2 的 DataCfg 的 sortParams 实现。

排序的实现和筛选基本类似,有一个需要注意的点:筛选可以在多个数据列中同时进行,而排序是排它的,因此在其他列已有排序的情况下设置当前列的排序,会导致其他列的排序条件被覆盖。

搜索

搜索的实现流程:

  1. 对数据集做遍历,找出所有匹配关键词的单元格
  2. 用户选择搜索结果,对下一个搜到的单元格做 Focus 操作

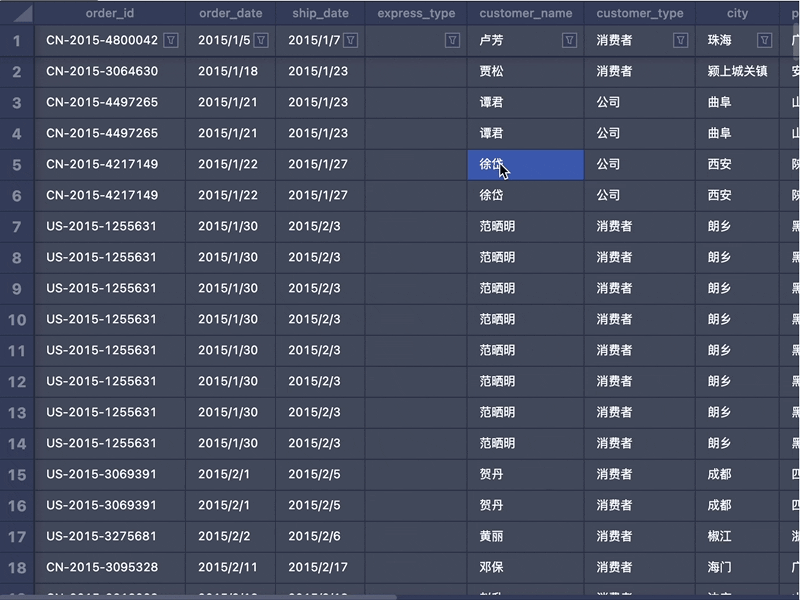

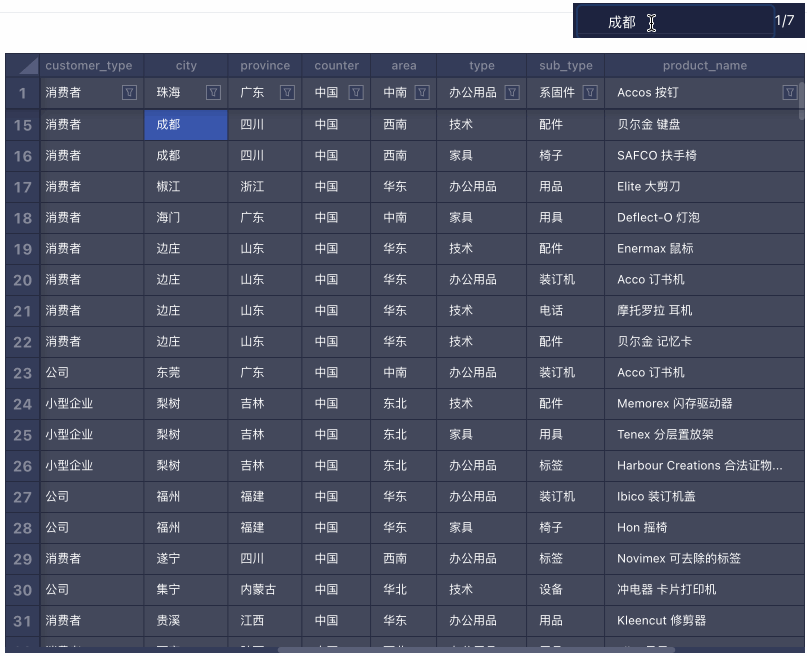

难点主要在 Focus 操作,需要把不在视口内的格子滚动进入视口内。比如这样:


S2 提供了 facet.scrollWithAnimation API。参数是滚动的 Offset。所以问题最终可以归结到如何计算滚动的 Offset,从而让格子进去视口内。

核心逻辑就是使用之前提到的 calculateInViewIndexes 拿到当前可视区域的范围。然后判断当前格子在 X 和 Y 两个方向上处于当前视口的哪个方向,并计算出相应的滚动 Offset。还有一点就是行列冻结区域的宽高需要从 Offset 中减去,这样才能让格子从行列冻结的区域之下“露”出来。

列展示控制

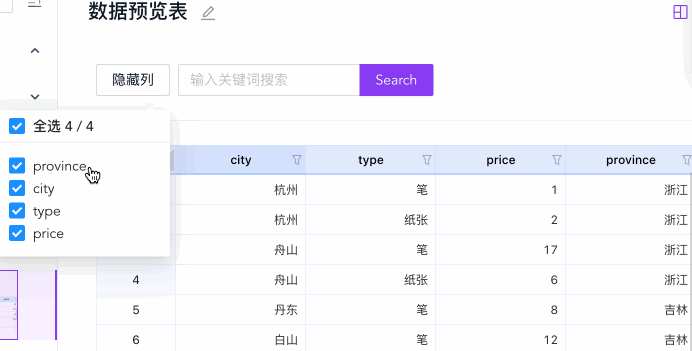

列展示控制可以让用户通过勾选的方式选择部分列做展示,有助于列数据较多时,让用户专注在当前关注的几列上:

实现方面,S2 提供了便捷的 API 来控制表格的状态,比如 setDataCfg 来更新数据、setOptions 来更新表格选项。我们通过控制 dataCfg 的 columns 传入的值即可方便的控制列的展示和隐藏。我们可以在 S2 外部增加一个表单组件,这个组件将需要隐藏的列存在 hiddenCols 数组中。在用户更新列展示设置后,我们只需要执行下面的逻辑就可以控制 S2 的列展示:

const hiddenCols = []  // 用户选择的要隐藏的列
const cols = [] // 所有的列
s2.setDataCfg({
  fields: {
    // 筛掉在 hiddenCols 数组中的列
    columns: cols.map((col) => hiddenCols.indexOf(col) === -1)
  }
})

只要修改 hiddenCols 然后重新渲染,即可做到外部 UI 控制的隐藏列功能。

复制

S2 实现了页面表格到 Excel 的保留单元格的复制功能。下面聊聊实现这个功能要注意的一些点:

1 数据内容的获取

S2 使用虚拟滚动的模式,所以我们不能直接从 DataCell 实例上去获取数据。比如在整行整列选择的时候,不可见的区域内的 Cell 实际上都是未渲染的,也就不能从这里去获取数据。为了解决这个问题,我们对 S2 做了改造,在选中交互时,S2 提供的是 Cell Meta(Cell 的元数据,比如格子类型、行列 index)。在复制时,我们最终是通过 Cell Meta 从源数据中选出被选中格子的信息,再重新拼接成需要复制的内容。

2 数据内容的拼接

获取到数据内容后,我们需要把这些内容拼合在一起,使之符合表格复制的规范。我们知道剪切板中的数据最终是一个字符串,那 Excel 又是如何识别不同的单元格呢?

答案就是制表符'\t'和换行符 '\r\n' 。每一行的数据,通过换行符 '\r\n' 做区分。每行中每个格子的数据后,需要跟一个制表符'\t'

有一个情况需要特别考虑,就是单元格内部的换行。行内和整体换行的标记都是 '\r\n' ,那么如何区别这两种情况呢?在实际操作时,只需要在单元格的内容外包一层双引号,告诉表格这是一个单元格里面的内容,那么就可以实现行内换行了。实际代码如下:

export const convertString = (v: string) => {
  if (/\n/.test(v)) {
    // 如果单元格内容里有换行符,在外面包一个引号
    return '"' + v + '"';
  }
  return v;
};

3 复制 API 的选择

之前主流的复制 API 是 document.execCommand('copy')。但这个 API 在数据量大的情况下(数万),会有卡顿的情况。所以在有条件的浏览器中,我们使用 navigator.clipboard API 做复制。工具函数 copyToClipboard 的大致逻辑如下:

export const copyToClipboard = (str: string, sync = false): Promise<void> => {
  if (!navigator.clipboard || sync) {
    return copyToClipboardByExecCommand(str);
  }
  return copyToClipboardByClipboard(str);
};

export const copyToClipboardByClipboard = (str: string): Promise<void> => {
  return navigator.clipboard.writeText(str).catch(() => {
    return copyToClipboardByExecCommand(str);
  });
};

export const copyToClipboardByExecCommand = (str: string): Promise<void> => {
  return new Promise((resolve, reject) => {
    const textarea = document.createElement('textarea');
    textarea.value = str;
    document.body.appendChild(textarea);
    textarea.focus();
    textarea.select();

    const success = document.execCommand('copy');
    document.body.removeChild(textarea);

    if (success) {
      resolve();
    } else {
      reject();
    }
  });
};

成果:成倍性能提升、完美自定义 UI ,顺利替换商业表格产品

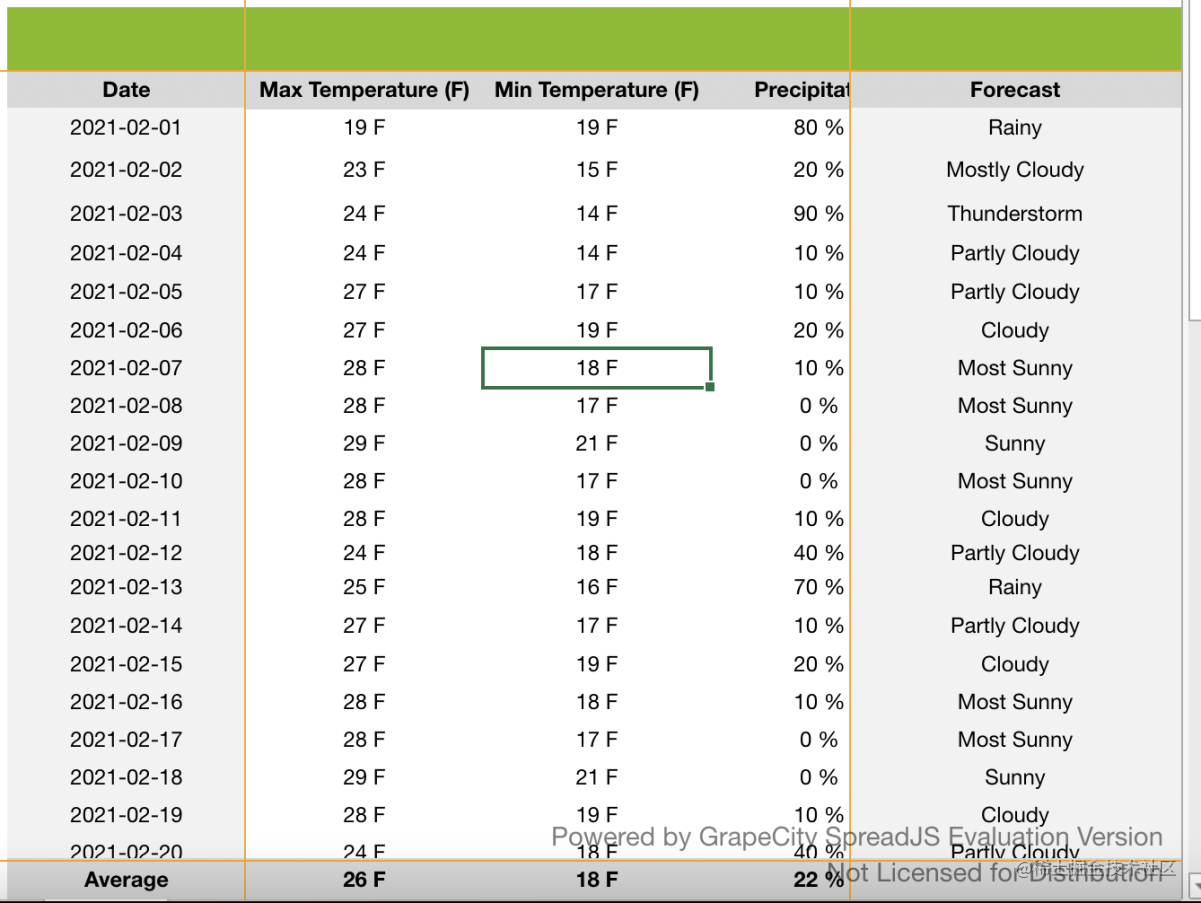

上面我们介绍了如何基于 AntV/S2 实现全功能大数据表格。现在来看看这个新的表格解决了哪些问题。之前我们的线上的大数据表格使用 SpreadJS(v13),存在着以下的问题:

基于 SpreadJS 的老组件的问题

  1. 内置组件样式定制难

SpreadJS 的内置筛选、排序等 UI 组件是原生 JS 编写的。无法使用 React 组件做拓展或者替换。也无法定制 DOM 结构。所以内置的图标、布局都很难修改。基本是一锤子买卖。同时 Modal 出现的位置也无法定制,限制在表格内部,经常会出现遮挡表格内容的情况。

  1. 单元格渲染定制难

SpreadJS 的单元格理论上可以拓展,但是只能使用 Canvas 原生的 API 去绘制。并且缺少文档和源码支持。整体来说渲染定制非常困难。比如加一个脱敏的 icon,就需要耗费数天时间,并且实现比较勉强。

  1. 使用复杂,经常有未知的 Bug

SpreadJS 和 React 一起使用时,是需要自行封装 React 组件的。这就是额外的成本。同时在使用过程中我们也发现了一些偶发的渲染异常,但没有完整源码,所以排查比较困难。

  1. 体量大,数据模型复杂,导致性能较差

同时打开 10 个数据结果 Tab(10 个表格实例),每个展示 1000 条数据。此时切换有明显的卡顿。切换时间大致在 500ms 左右。用户感知明显。

在大数据量场景下,预览用户上传的 5 万条数据文件,SpreadJS 需要加载 8 秒时间才能正常展示。

基于 S2 的大数据表格如何应对这些问题

拓展性 & 组件化:解决内置组件样式定制 & 单元格渲染定制和上手难问题

利用 S2 内置的筛选和排序等 API,还有自定义单元格渲染的能力,我们只需要封装 React 组件,就可以自由的定制组件的 UI。比如在业务中,我们使用了 Antd 作为 UI 基础库,来封装符合业务风格的筛选 & 排序 Modal。我们可以借助 Antd 的能力,而不用重复建设 Modal 能力。同时 Modal 的整体的布局和内容都是自定义的,有着很大的自由度:

同时 S2 提供的内置 SheetComponent 组件也让我们可以免去封装纯 JS 库到 React 组件这样的过程。在 React 中上手只需要复制一下 Demo 代码就可以跑起来。

开源 & 自研:解决疑难杂症

在商业软件中,我们很难在购买到的编译混淆后的代码中做 Debug。而在开源软件中,有源码在手,一切疑难问题都不是问题,都可以看源码,排查问题得到解决。同时借助开源社区的力量,Bug 也会很快得到修复。经过一段时间的进化和磨练之后,S2 会变的更加强大和完善。

轻量级数据模型 & 虚拟滚动:解决大数据量下性能问题

S2 定位是一个轻量级的表格渲染核心,所以没有 Excel/SpreadJS 那样复杂的功能和数据模型。在大数据表格组件这个场景下,其实不需要那么重的数据模型,S2 的轻量级设计是更合适的。在性能表现上,10 个Tab 切换时,切换耗时为 80ms,是老方案的 6倍。在 5 万条数据的情况下,S2 渲染和初始化只需要 1秒。是老方案的 8 倍。

同时 S2 也可以根据实际情况做拓展,未来我们也会推出基于 S2 的类 Excel 电子表格场景组件,提供插件化、场景化的能力,用户可以按需使用,也可以通过插件化的方式引入公式等等高级功能。


结语

感谢你看到了这里,关于如何使用 AntV/S2 打造大数据表格组件的故事已经讲完了。但 AntV/S2 才刚刚起步。接下来我们会把大数据表格场景的单元格编辑、搜索、高级排序等等能力沉淀到 s2-react 中,让整个社区都可以使用到。同时也会继续加强 S2 明细表的底层能力。支持多层级列头、聚合计算等能力,对大分辨率下的渲染性能做优化。也欢迎社区的同学和我们一起共建 AntV/S2,打造最强的开源大数据表格引擎。如果看完这篇文章你有所收获,欢迎给我们的仓库 Star⭐️⭐️⭐️⭐️⭐️ 鼓励。

S2 的相关链接:
