ST MP157 QT 三合一环境传感器UI开发-QT综合

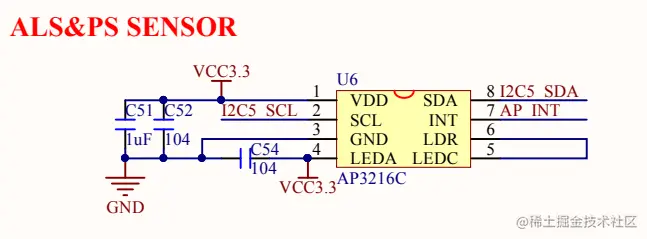

1 三合一环境传感器原理图

• 在STM32MP157出厂系统里，已经编写了 AP3216C的驱动，并注册成了杂项设备，可以在/sys/class/misc 下找到 ap3216c 节点。
• 直接用 Qt 通过访问节点文件的方式来获取 AP3216C 的传感器数据。读取数据流程解释：数据由驱动层传到 Linux 应用层，Qt 应用程序从应用层读取传感器数据。

2 UI界面设计

3 案例开发

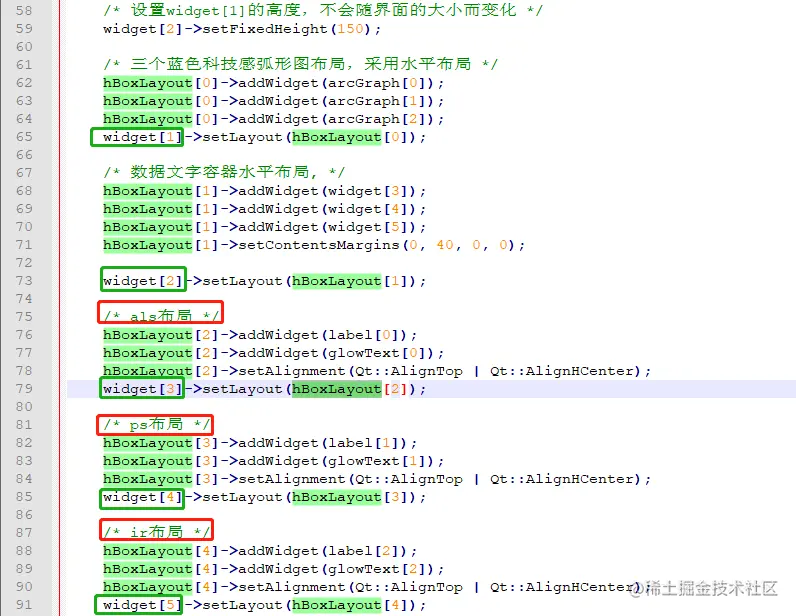

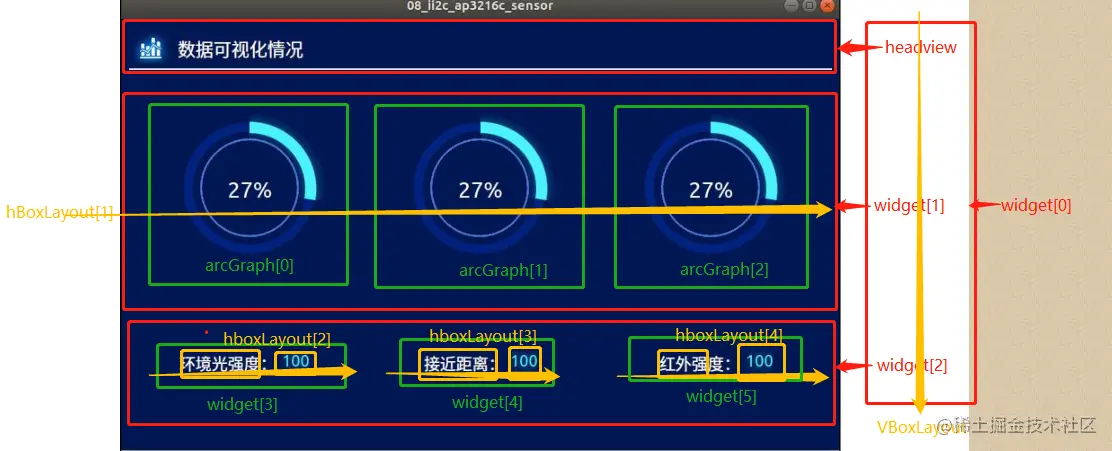

3.1 UI布局(先垂直，再水平)

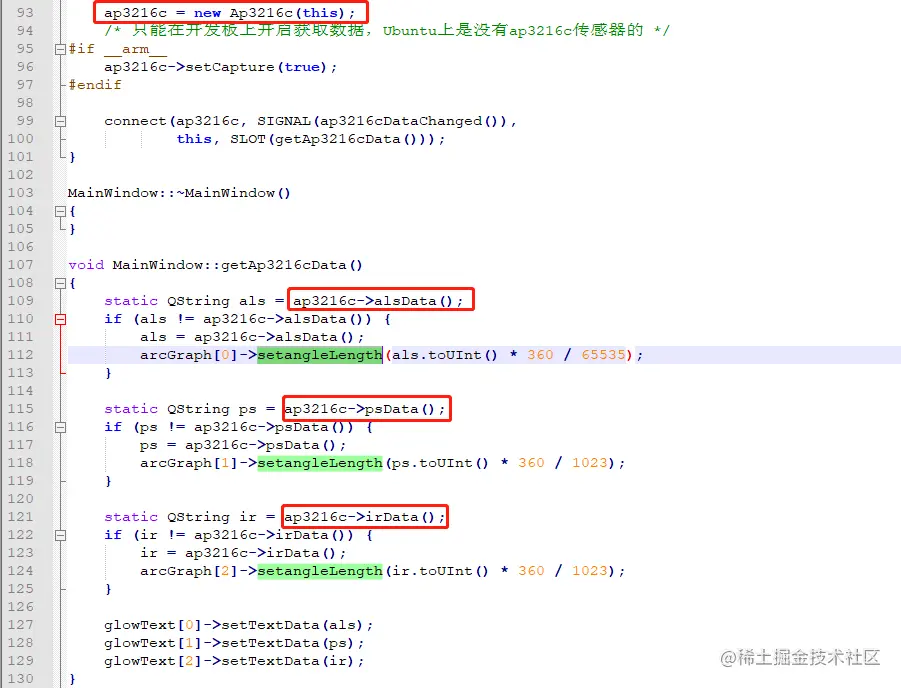

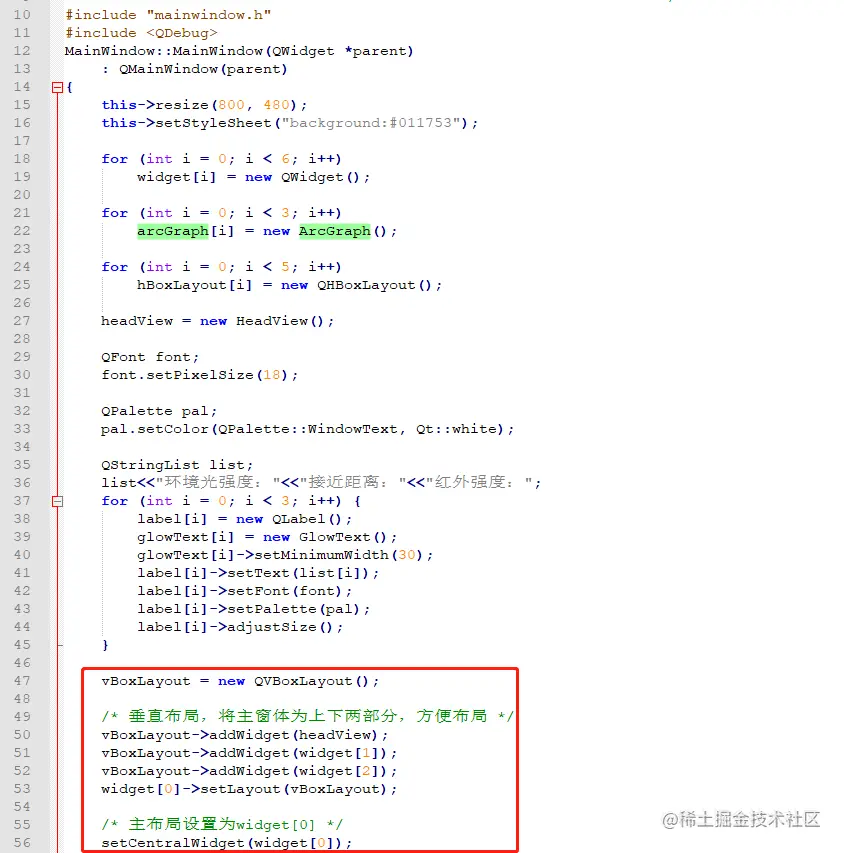

• mainwindow.cpp

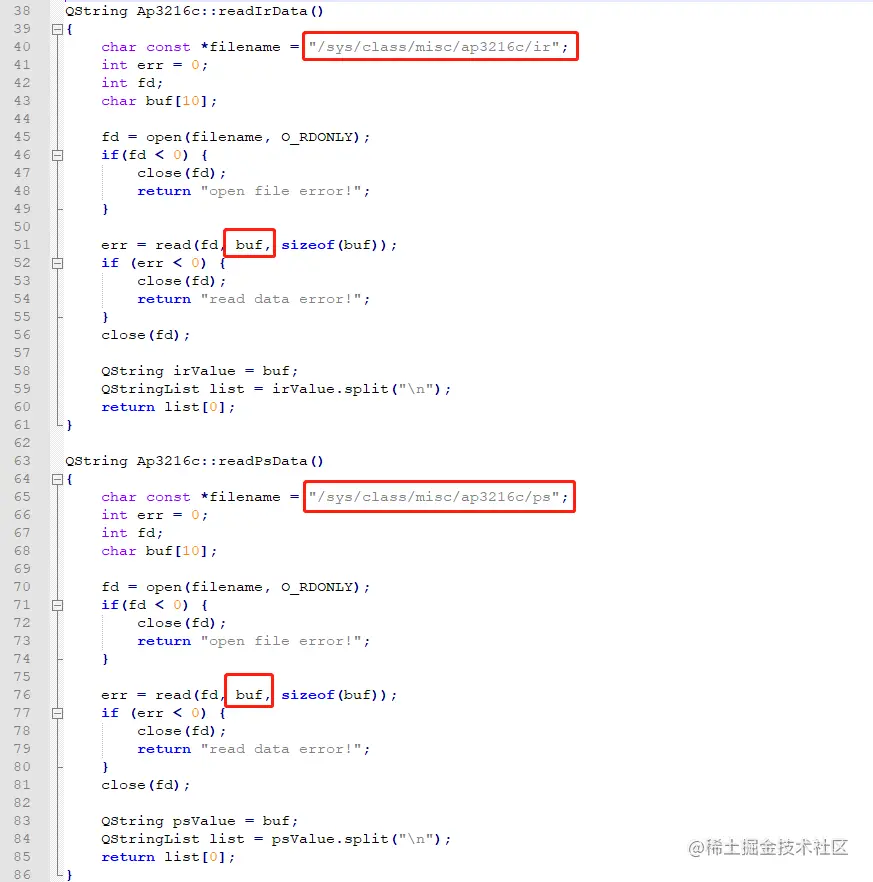

3.2 驱动数据获取

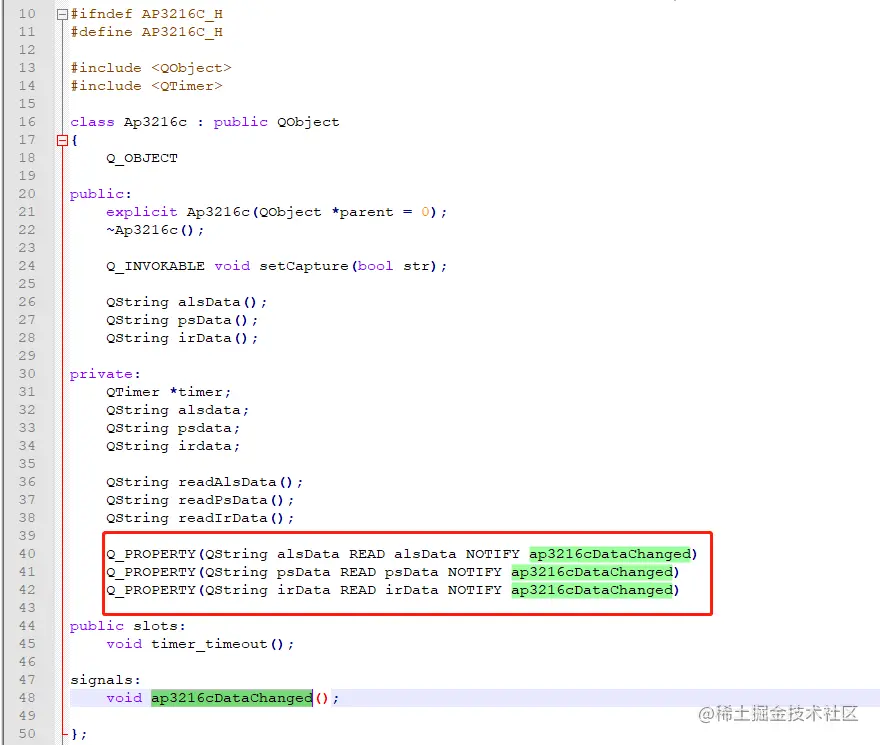

• .h

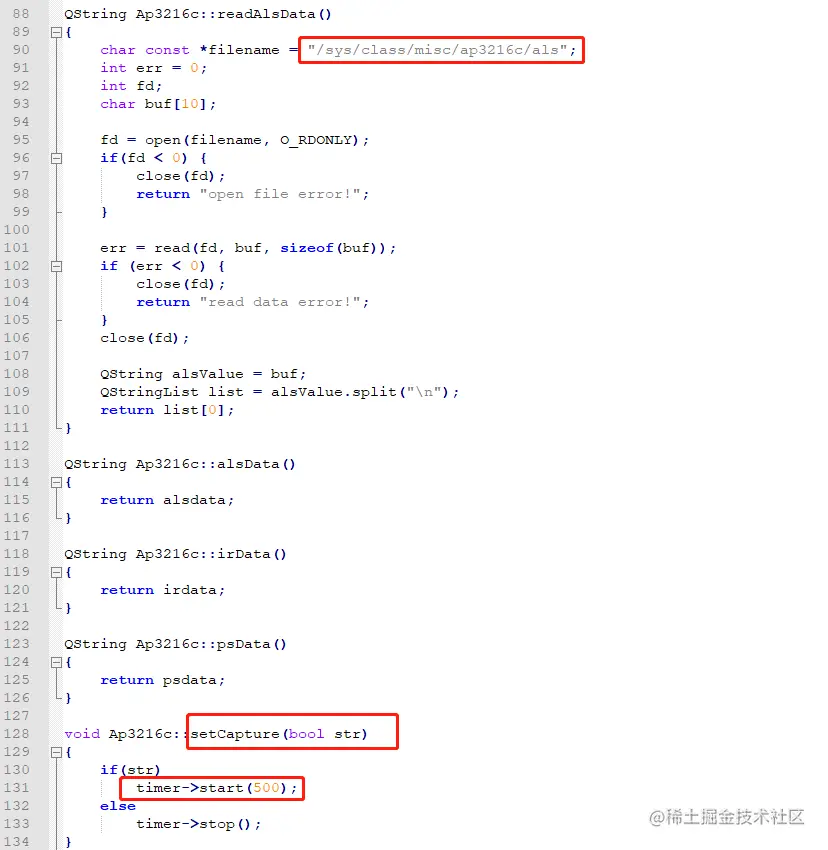

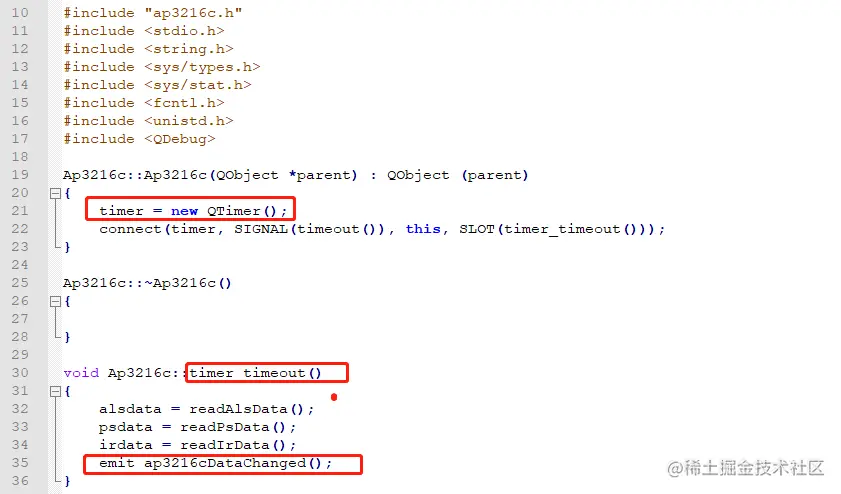

• .c

3.3 动态进度图绘制

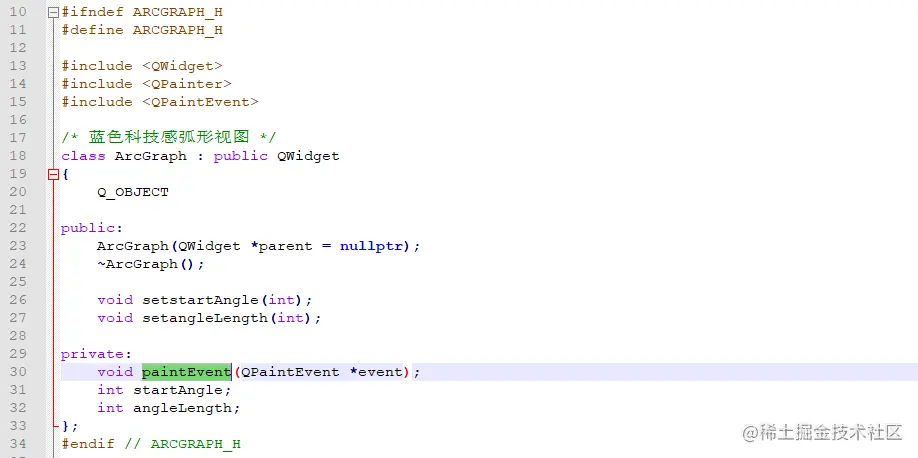

• .h
• .c
• 两层圆（静图）

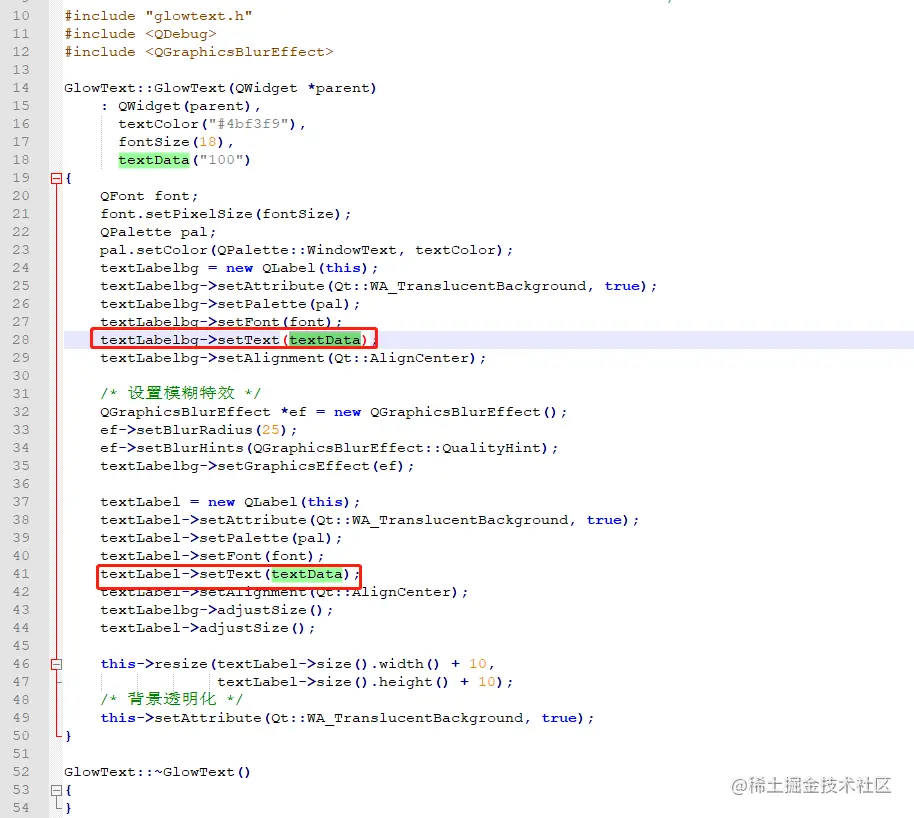

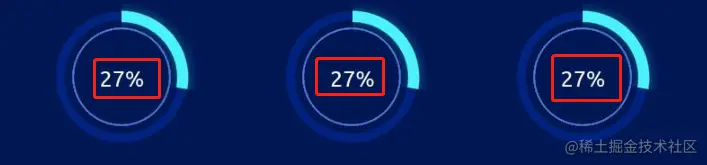

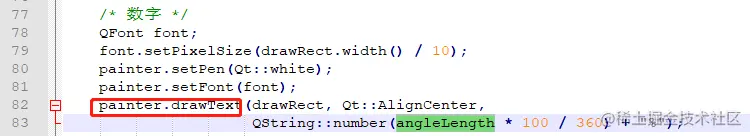

• 圆弧内数字展示

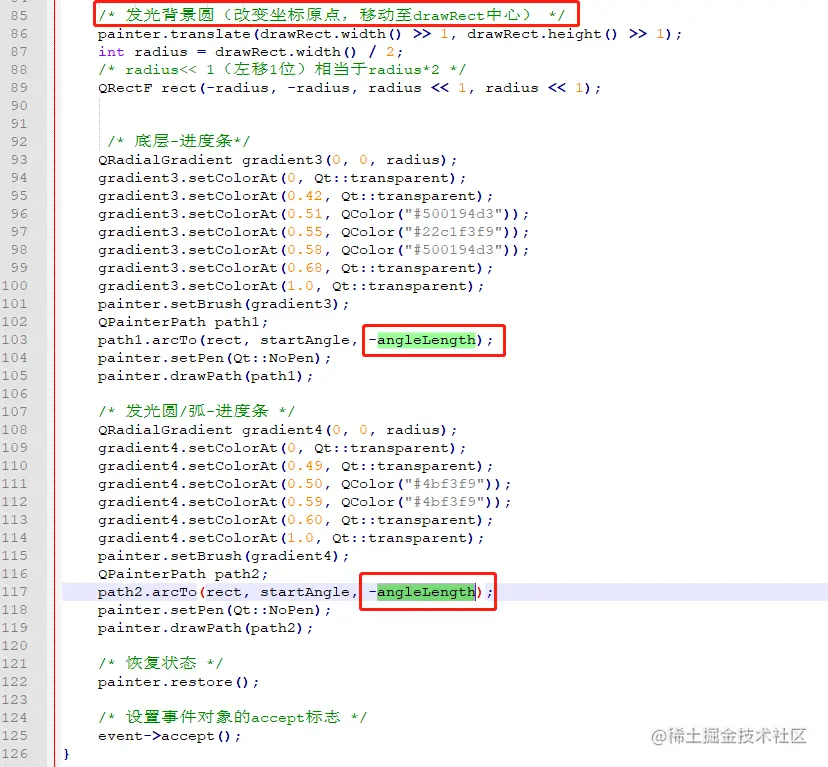

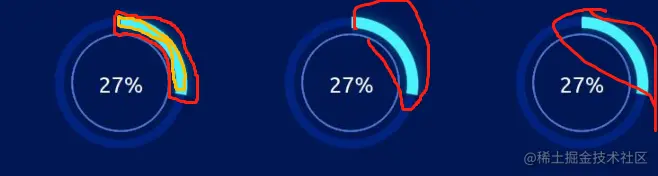

• 发光圆弧（进度）

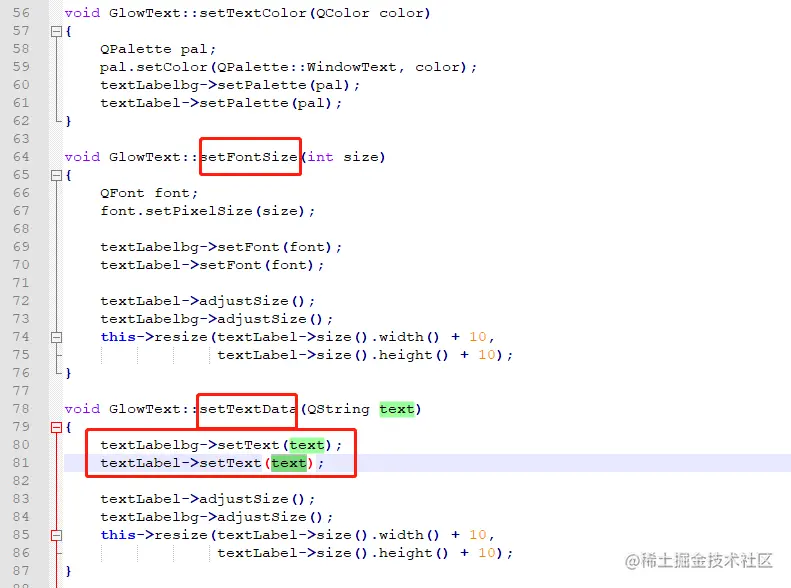

3.4 滚动文字展示

• .h
• .c
