[Linux] Iptabels 核心概念及常用命令

ShadowYD
16,895 阅读8分钟

1. Iptables 简介

  • iptables是防火墙吗 ?

    iptables 其实不是真正的防火墙，我们可以把它理解成一个客户端代理，用户通过iptables这个代理，将用户的安全设定执行到对应的"安全框架"中，这个"安全框架"才是真正的防火墙，这个框架的名字叫netfilter。后面会陆续推出使用golang调用 netfilter 和 netlink 两个网络库的参考代码，有兴趣的可以点下关注;

1.1 IPtables核心概念之四表

表（table）是存储规则包规则的地方，类似于路由器存储路由表； 表是作用在链路节点上。

  • filter表：INPUT，FORWARD，OUTPUT (过滤数据）
  • nat表：PREROUTING，POSTROUTING INPUT OUTPUT （端口和地址映射，数据转发）
  • mangle表：PREROUTING，INPUT，FORWARD，OUTPUT，POSTROUTING 修改数据包的TOS(Type of Service,服务类型)等
  • raw表：PREROUTING，OUTPUT 设置raw时一般是为了不再让iptables做数据包处理

表的处理优先级：raw > mangle > nat > filter

1.2 IPtables核心概念之五链

链（chan）是包经过的路线，可以理解成包在系统中的一个生命周期需要经历的hook;

  • PREROUTING: 处理进来的包,等待路由决策
  • POSTROUTING: 路由决策之后,向外发送的数据包
  • INPUT: 外部进来的包,已经做完路由决策,发往本机的数据包
  • FORWARD: 外部进来的包,路由决策之后,需要转发的包.
  • OUTPUT: 本机产生需要向外部发送的数据包（未经路由决策）；

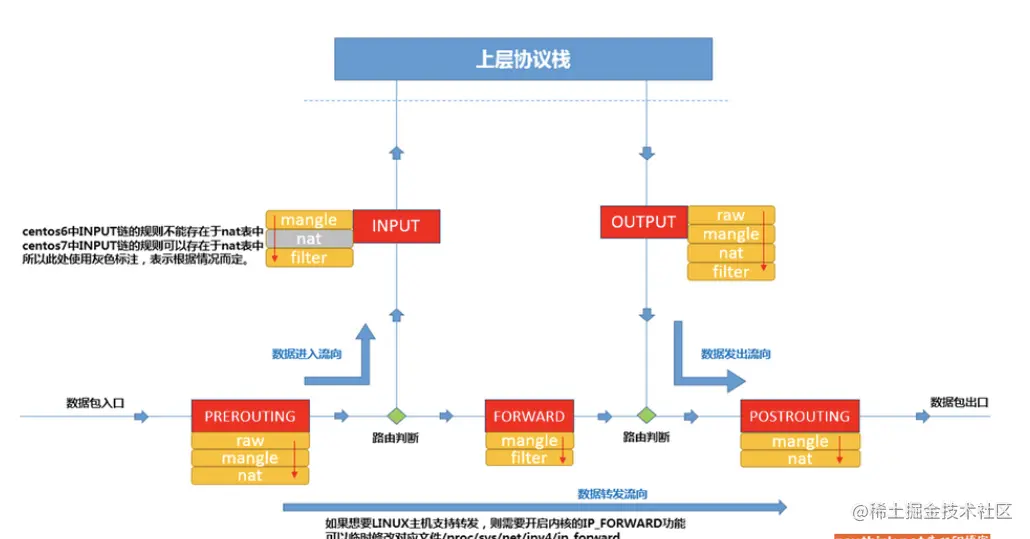

1.3 一图胜千言

  • 上层协议栈指的是用户空间
  • 非本地IP需要经过FORWARD链转发时许开启linux转发功能echo 1 > /proc/sys/net/ipv4/ip_forward；


2. 常用命令介绍及用途解析

2.1 Filter 表 Input 链

  • 基本操作
    # 默认显示的就是filter表
> iptables -nvL
# 查询filter表的链规则，并显示规则号码
> iptables -t filter -nvL --line
Chain INPUT (policy ACCEPT 120K packets, 244M bytes)
num   pkts bytes target     prot opt in     out     source               destination
1     369K  111M ACCEPT     tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            tcp dpt:22 /* test */

Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain OUTPUT (policy ACCEPT 376K packets, 202M bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain CUSTOM_CHAIN (0 references)
num   pkts bytes target     prot opt in     out     source               destination

# 删除INPUT Chan的策略
> iptables -t filter -D INPUT 1
  • 禁止与开放一条链（勿对INPUT链进行操作）
    # 禁止FORWARD链
> iptables -t filter -P FORWARD DROP

# 开启FORWARD链
# 需一同开启linux内核转发功能， echo 1 > /proc/sys/net/ipv4/ip_forward
> iptables -t filter -P FORWARD ACCEPT
  • 插入一条规则到filter表的INPUT链
    • -p，--protocol [tcp|udp|icmp] 不同的协议有不同的参数如tcp有，--sport,--dport,--tcp-flags, --src, --dst 等。
    • -j,--jump [ACCEPT|DROP|REJECT|RETURN|DNAT|SNAT|MASQUERADE|CUSTOM_CHAIN] 目标动作或跳转到对应链
    • -A,--append 追加规则（规则是从上往下匹配）
    • -I,--insert 默认从1号插入，可以知道号码
    # 开放目标端口 3306
> iptables -t filter -I INPUT -p tcp --dport 3306 -j ACCEPT

# 开放目标端口 3000:3306
> iptables -t filter -I INPUT -p tcp --dport 3000:3306 -j ACCEPT

# 禁用来源192.168.0.0/24的网段对3306发起TCP链接
# tcp-flasg SYN,FIN,ACK 因为tcp需要发起tcp syn包进行链接
> iptables -t filter -I INPUT -p tcp -s 192.168.0.0/24 --dport 3306 --tcp-flags SYN,FIN,ACK -j DROP

# 为规则加备注
> iptables -t filter -I INPUT -p tcp --dport 3306 -m comment --comment "mysql" -j ACCEPT

# 数据包用户空间的状态匹配
# 留存现有访问3306端口的链接，禁止新链接访问3306端口
> iptables -t filter -A INPUT -p tcp --dport 3306 -m state --state ESTABILISHED,RELATED -j ACCEPT
> iptables -t filter -A INPUT -p tcp --dport 3306 -m state --state NEW -j REJECT
  • DROP 与 REJECT 的区别
    # 直接丢弃数据包，不给任何回应信息，这时候客户端会感觉自己的请求入海了，过了超时时间才会有反应。
> iptable -t filter -I INPUT -p tcp --dport 3306 -j DROP
# 拒绝数据包通过，必要时会给数据发送端一个响应的信息，客户端刚请求就会收到拒绝的信息。
> iptable -t filter -I INPUT -p tcp --dport 3306 -j REJECT
    • REJECT 可选的返回响应，icmp-net-unreachable icmp-host-unreachable icmp-port-unreachable icmp-proto-unreachable icmp-net-prohibited icmp-host-prohibited tcp-reset port-unreachable(默认响应)
      > iptables -A FORWARD -p TCP --dport 22 -j REJECT --reject-with tcp-reset

2.2 Nat 表 PreRouting / PostRouting 链

  • PreRouting / PostRouting 这两个链一般在防火墙上是非常常见。它们对应的场景如，包从外网进入内网，包从内网出外网，包从内网到内网的不同网段；

  • 示例一

    • 源地址（外网）：111.1.1.1
    • 目标服务器（内网）: 192.168.1.2:3306
    • 防火墙（内外网）: eth0(111.1.1.2), eth1(192.168.1.1)
    # 开启转发，因为要把包的dst地址改变成非我们防火墙本机的地址
> echo 1 > /proc/sys/net/ipv4/ip_forward
> iptables -t filter -P FORWARD ACCEPT

# [包从外网进入内网]
# 111.1.1.1 访问内网的目标服务器 192.168.1.2:3306
# 把包的目标地址改成内网的地址 192.168.1.2
> iptables -t nat -A PREROUTING -i eth0 -p tcp --dport 3306 -j DNAT --to-destination 192.168.1.2:3306

# [包从内网出外网]
# 当目标服务响应后，想回包到外网 111.1.1.1。
# 假设目标服务器的网关是我们本机的防火墙的内网地址 192.168.1.1，所以包会经过我们再回到外网 111.1.1.1
# -d ! 192.168.0.0/24 , 表明目标地址非192.168.0.0/24网段的包
> iptables -t nat -A POSTROUTING -i eth1 -d ! 192.168.0.0/24 -p tcp --sport 3306 -j SNAT --to-resource 111.1.1.2

  • 示例二

    • MASQUERADE 伪装一个连接意味着，我们自动获取网络接口的IP地址，而不使用--to-source。在动态的DHCP和拨号上网时有很好的效果。
    # 从eth0出去的包的源地址会伪装成eth0上的地址
> iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE

  • 说一个我困惑的知识点: 按照我以往的认识，认为回包的流量应该先后经过OUTPUT和POSTROUTING，所以我利用iptables -t nat -nvL去查看NAT表在OUTPUT链和POSTROUTING链上的packge计数器，结果发现没有上涨。最后寻找到一个解析，下面描述下大概意思。

    • NAT表只在连接状态是NEW的时候（也就是TCP的第一个握手包）才会执行计算，一旦改写关系存入了conntrack，那么这条连接后续的通讯就不会再过POSTROUTING和OUTPUT上面的NAT表了，而是直接换成了匹配conntrack来复原连接之前的改写状态。

2.3 Filter表 Forward 链

  • 一般不属于自身的IP但需要转发到别的目标，必要时还需要配合nat表进行改变目的地址或者源地址。

    # 如10.8.0.2 需要访问 192.168.0.2 （eth0: 192.168.0.1）
# 转发 10.8.0.0/24 网段的ip
> iptables -A FORWARD -s 10.8.0.0/24 -j ACCEPT
> iptables -t nat -A POSTROUTING -p tcp -d 192.168.0.0/24  -j SNAT --to-source 192.168.0.10

    # 如 192.168.0.2 需要访问 10.8.0.2（eth1: 10.8.0.1）
# 转发 192.168.0.0/24 网段的ip
> iptables -A FORWARD -s 192.168.0.0/24 -j ACCEPT
> iptables -t nat -A POSTROUTING -p tcp -d 10.8.0.0/24 -j SNAT --to-source 10.8.0.1

3. 一些场景

3.1 自定义链

  • 自定义链是用于方便管理一类业务的网络规则；
    # 在filter表中创建自定义链
> iptables -t filter -N CUSTOM_CHAIN
# 建立自定义链规则，开放22端口
> iptables -t filter -I CUSTOM_CHAIN -p tcp --dport 22 -j ACCEPT
# 查看规则
> iptables -t filter -nvL CUSTOM_CHAIN --line
Chain CUSTOM_CHAIN (0 references)
num   pkts bytes target     prot opt in     out     source               destination
1        0     0 ACCEPT     tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            tcp dpt:22
# 在INPUT 链中引用自定义链规则，让目标端口是22的包jump to CUSTOM_CHAIN链
> iptables -t filter -I INPUT -p tcp --dport 22 -j CUSTOM_CHAIN

# 修改链名字
> iptables -E CUSTOM_CHAIN NEW_CUSTOM_CHAIN
# 删除自定义链: 1. 链没有被引用； 2. 链中没有任何规则
> iptables -X NEW_CUSTOM_CHAIN

3.2 负载均衡

  • -m 使用扩展模块statistic（是一个统计模块）支持random 和nth 两种模式，这里仅介绍random模式

  • 示例一

    # 计算公式
# probability 设置概率
# probability =1/(n−i+1)
# n: 后端数量
# i: 序号（从1）开始
# 访问 192.168.29.135:80 随机分发到 192.168.29.135:90-91
> iptables -A PREROUTING -t nat -p tcp -d 192.168.29.135 --dport 80 -m statistic --mode random --probability 0.5  -j DNAT --to-destination 192.168.29.135:9090
> iptables -A PREROUTING -t nat -p tcp -d 192.168.29.135 --dport 80 -m statistic --mode random --probability 1  -j DNAT --to-destination 192.168.29.135:9091

  • 示例二

    # 使用mark 进行ip包打标识
> iptables -t mangle -A PREROUTING -p tcp --dport 80 -j MARK --set-mark 1
# 通过匹配 mark 标识来匹配并进行负载均衡
> iptables -t nat -A PREROUTING -m mark --mark 1 -m statistic --mode random --probability 0.5  -j DNAT --to-destination 192.168.29.135:9090
> iptables -t nat -A PREROUTING -m mark --mark 1 -m statistic --mode random --probability 1  -j DNAT --to-destination 192.168.29.135:9091

3.3 限制流量

  • -m limit
    # 限制3306端口的包的数量，限制100个包，100 * 1500Bytes / 1024 = 146KB/s
> iptables -A INPUT -m limit -p tcp --dport 3306 --limit 100/s
# --limit-burst 是最大的包数量
> iptables -A INPUT -m limit -p tcp --dport 3306 --limit-burst 1000

3.4 限制链接

  • -m connlimit 限制链接数
    # --connlimit-above n 限制为多少个
# --connlimit-mask n  掩码,默认是connlimit-mask 32 ,即每个IP如设置为0 那就是所有客户端只能连 n个
# --reject-with 也可以尝试 icmp-host-unreachable 、icmp-port-unreachable
> iptables -A INPUT -p tcp --dport 22 -m connlimit --connlimit-above 2 -j REJECT --reject-with  tcp-reset

4.参考

5.写在最后

  • 您都看到这了，给个赞👍再走吧；
