Android源码分析 - Binder驱动(中)

开篇

本篇以aosp分支android-11.0.0_r25,kernel分支android-msm-wahoo-4.4-android11作为基础解析

上一篇文章Android源码分析 - Binder驱动(上),我们已经了解了binder驱动设备是如何注册的,并且分析了binder_openbinder_mmap操作函数,接下来我们继续分析binder驱动中最重要的部分binder_ioctl

ioctl

我们先简单介绍一下ioctl函数,这个函数是用来控制设备的,函数原型如下:

int ioctl(int fd , unsigned long cmd , .../* args */);
复制代码

第一个参数fd为设备的文件描述符

第二个参数cmd为命令码,它由驱动方自定义,用户通过命令码告诉设备驱动想要它做什么

后面为可选参数,具体内容和cmd有关,是传入驱动层的参数

命令码

Linux内核是这么定义一个命令码的

设备类型序列号方向数据尺寸
8 bit8 bit2 bit8~14 bit

这样,一个命令就变成了一个整数形式的命令码了,为了使用起来方便,Linux定义了一些生成命令码的宏:

_IO(type,nr)        //没有参数的命令
_IOR(type,nr,size)  //从驱动中读数据
_IOW(type,nr,size)  //写数据到驱动中
_IOWR(type,nr,size) //双向读写
复制代码

binder驱动命令码

了解了ioctl和它的命令码后,我们来看看binder驱动定义了哪些命令码,以及它们分别有什么作用

binder驱动命令码被定义在include/uapi/linux/android/binder.h中,其中有几个貌似未使用,我就不列出来了

#define BINDER_WRITE_READ		_IOWR('b', 1, struct binder_write_read)
#define BINDER_SET_MAX_THREADS		_IOW('b', 5, __u32)
#define BINDER_SET_CONTEXT_MGR		_IOW('b', 7, __s32)
#define BINDER_THREAD_EXIT		_IOW('b', 8, __s32)
#define BINDER_VERSION			_IOWR('b', 9, struct binder_version)
#define BINDER_GET_NODE_DEBUG_INFO	_IOWR('b', 11, struct binder_node_debug_info)
#define BINDER_GET_NODE_INFO_FOR_REF	_IOWR('b', 12, struct binder_node_info_for_ref)
#define BINDER_SET_CONTEXT_MGR_EXT	_IOW('b', 13, struct flat_binder_object)
复制代码
  • BINDER_WRITE_READ:读写命令,用于数据传输,binder IPC通信中的核心
  • BINDER_SET_MAX_THREADS:设置最大线程数
  • BINDER_SET_CONTEXT_MGR:设置成为binder上下文管理者
  • BINDER_THREAD_EXITbinder线程退出命令,释放相关资源
  • BINDER_VERSION:获取binder驱动版本号
  • BINDER_GET_NODE_DEBUG_INFO:获得binder节点的debug信息
  • BINDER_GET_NODE_INFO_FOR_REF:从binder引用获得binder节点信息
  • BINDER_SET_CONTEXT_MGR_EXT:和BINDER_SET_CONTEXT_MGR作用相同,携带额外参数

了解了这些binder驱动命令码,我们就可以开始正式分析binder_ioctl

binder_ioctl

这个函数位于drivers/android/binder.c文件中

static long binder_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
    int ret;
    struct binder_proc *proc = filp->private_data;
    struct binder_thread *thread;
    //从命令参数中解析出用户数据大小
    unsigned int size = _IOC_SIZE(cmd);
    void __user *ubuf = (void __user *)arg;
    ...
    //进入休眠状态,等待被唤醒
    ret = wait_event_interruptible(binder_user_error_wait, binder_stop_on_user_error < 2);
    if (ret)
        goto err_unlocked;
    //根据请求系统调用的线程的pid,查找对应的binder_thread,没有则新建一个
    thread = binder_get_thread(proc);
    if (thread == NULL) {
        ret = -ENOMEM;
        goto err;
    }

    switch (cmd) {
    case BINDER_WRITE_READ:
        ...
        break;
    case BINDER_SET_MAX_THREADS: {
        ...
        break;
    }
    case BINDER_SET_CONTEXT_MGR_EXT: {
        ...
        break;
    }
    case BINDER_SET_CONTEXT_MGR:
        ...
        break;
    case BINDER_VERSION: {
        ...
        break;
    }
    case BINDER_GET_NODE_INFO_FOR_REF: {
        ...
        break;
    }
    case BINDER_GET_NODE_DEBUG_INFO: {
        ...
        break;
    }
    default:
        ret = -EINVAL;
        goto err;
    }
    ret = 0;
err:
    ...
    return ret;
}
复制代码

从整体上来看还是比较清晰的,我们对一些点做一下详解

__user

__user是一个宏,它告诉编译器不应该解除这个指针的引用(因为在当前地址空间中它是没有意义的),(void __user *)arg表示arg是一个用户空间的地址,不能直接进行拷贝等,要使用copy_from_usercopy_to_user等函数。

wait_event_interruptible

wait_event_interruptible(wq, condition)是一个宏,它是用来挂起进程直到满足判断条件的

binder_stop_on_user_error是一个全局变量,它的初始值为0,binder_user_error_wait是一个等待队列

在正常情况下,binder_stop_on_user_error < 2这个条件是成立的,所以不会进入挂起状态,而当binder因为错误而停止后,调用binder_ioctl,则会挂起进程,直到其他进程通过wake_up_interruptible来唤醒binder_user_error_wait队列,并且满足binder_stop_on_user_error < 2这个条件,binder_ioctl才会继续往后运行

binder_thread结构体

我们需要关注一个重要的结构体binder_thread,它在后续的代码中会频繁的出现,这个结构体描述了进程中的工作线程

struct binder_thread {
    //binder线程所属的进程
    struct binder_proc *proc;
    //红黑树节点
    struct rb_node rb_node;
    //链表节点
    struct list_head waiting_thread_node;
    //进程pid
    int pid;
    //描述了线程当前的状态
    int looper;              /* only modified by this thread */
    bool looper_need_return; /* can be written by other thread */
    //binder事务栈(链表形式,内部存在前后节点)
    struct binder_transaction *transaction_stack;
    //todo队列,为需要处理的工作的链表
    struct list_head todo;
    //binder_thread_write后是否立即执行完成binder_thread_read
    //false的情况下会在binder_thread_read中休眠,延迟执行BINDER_WORK_TRANSACTION_COMPLETE
    bool process_todo;
    struct binder_error return_error;
    struct binder_error reply_error;
    //等待队列,当处理binder事务需要依赖别的binder事务的时候,则会以此等待队列睡眠
    //直到它所依赖的binder事务完成后唤醒
    wait_queue_head_t wait;
    //统计信息
    struct binder_stats stats;
    //临时引用计数
    atomic_t tmp_ref;
    //是否死亡
    bool is_dead;
    //线程信息结构体
    struct task_struct *task;
};
复制代码

binder_get_thread

接下来我们看一下binder_ioctl是怎么获得binder_thread

static struct binder_thread *binder_get_thread(struct binder_proc *proc)
{
    struct binder_thread *thread;
    struct binder_thread *new_thread;

    binder_inner_proc_lock(proc);
    thread = binder_get_thread_ilocked(proc, NULL);
    binder_inner_proc_unlock(proc);
    if (!thread) {
        new_thread = kzalloc(sizeof(*thread), GFP_KERNEL);
        if (new_thread == NULL)
            return NULL;
        binder_inner_proc_lock(proc);
        thread = binder_get_thread_ilocked(proc, new_thread);
        binder_inner_proc_unlock(proc);
        if (thread != new_thread)
            kfree(new_thread);
    }
    return thread;
}
复制代码

我们可以看到里面有锁操作,使用的就是上一章Android源码分析 - Binder驱动(上)中所介绍过的spinlock,使用的是binder_proc结构体中的inner_lock

简单浏览一下代码我们就可以知道,binder_get_thread首先试着从binder_proc获得binder_thread,如果没能获得,就新建一个,这两种情况都调用了binder_get_thread_ilocked函数

static struct binder_thread *binder_get_thread_ilocked(
        struct binder_proc *proc, struct binder_thread *new_thread)
{
    struct binder_thread *thread = NULL;
    struct rb_node *parent = NULL;
    struct rb_node **p = &proc->threads.rb_node;

    while (*p) {
        parent = *p;
        thread = rb_entry(parent, struct binder_thread, rb_node);

        if (current->pid < thread->pid)
            p = &(*p)->rb_left;
        else if (current->pid > thread->pid)
            p = &(*p)->rb_right;
        else
            return thread;
    }
    if (!new_thread)
        return NULL;
    thread = new_thread;
    //binder_thread对象创建计数加1
    binder_stats_created(BINDER_STAT_THREAD);
    thread->proc = proc;
    thread->pid = current->pid;
    //引用计数加1
    get_task_struct(current);
    thread->task = current;
    atomic_set(&thread->tmp_ref, 0);
    init_waitqueue_head(&thread->wait);
    //初始化todo队列
    INIT_LIST_HEAD(&thread->todo);
    //插入红黑树
    rb_link_node(&thread->rb_node, parent, p);
    rb_insert_color(&thread->rb_node, &proc->threads);
    thread->looper_need_return = true;
    thread->return_error.work.type = BINDER_WORK_RETURN_ERROR;
    thread->return_error.cmd = BR_OK;
    thread->reply_error.work.type = BINDER_WORK_RETURN_ERROR;
    thread->reply_error.cmd = BR_OK;
    INIT_LIST_HEAD(&new_thread->waiting_thread_node);
    return thread;
}
复制代码

这个函数分为前后两个部分,前半部分通过binder_proc->threads这个红黑树查找当前系统调用进程pid所对应的binder_thread,后半部分初始化了传入的new_thread,并将其插入到红黑树中(binder_proc->threads


接下来就是判断命令码cmd,来执行相应的工作了,我们只分析比较重要的几个命令码

BINDER_WRITE_READ

binder驱动中最重要的命令码肯定非BINDER_WRITE_READ莫属了,这个命令用来进行binder读写交互

static long binder_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
    ...
    switch (cmd) {
    case BINDER_WRITE_READ:
        ret = binder_ioctl_write_read(filp, cmd, arg, thread);
        if (ret)
            goto err;
        break;
    ...
    default:
        ret = -EINVAL;
        goto err;
    }
    ret = 0;
err:
    ...
    return ret;
}
复制代码

switch case命令码后,直接调用了binder_ioctl_write_read函数

static int binder_ioctl_write_read(struct file *filp,
                unsigned int cmd, unsigned long arg,
                struct binder_thread *thread)
{
    int ret = 0;
    struct binder_proc *proc = filp->private_data;
    unsigned int size = _IOC_SIZE(cmd);
    void __user *ubuf = (void __user *)arg;
    struct binder_write_read bwr;

    //校验用户传入arg数据大小
    if (size != sizeof(struct binder_write_read)) {
        ret = -EINVAL;
        goto out;
    }
    //将用户空间ubuf拷贝至内核空间bwr
    if (copy_from_user(&bwr, ubuf, sizeof(bwr))) {
        ret = -EFAULT;
        goto out;
    }
    ...
    //当写缓存中有数据,执行binder写操作
    if (bwr.write_size > 0) {
        ret = binder_thread_write(proc, thread,
                      bwr.write_buffer,
                      bwr.write_size,
                      &bwr.write_consumed);
        trace_binder_write_done(ret);
        if (ret < 0) {
            //有错误发生,将已读数据大小设为0
            bwr.read_consumed = 0;
            if (copy_to_user(ubuf, &bwr, sizeof(bwr)))
                ret = -EFAULT;
            goto out;
        }
    }
    //当读缓存中有数据,执行binder读操作
    if (bwr.read_size > 0) {
        ret = binder_thread_read(proc, thread, bwr.read_buffer,
                     bwr.read_size,
                     &bwr.read_consumed,
                     filp->f_flags & O_NONBLOCK);
        trace_binder_read_done(ret);
        //如果todo队列中有未处理的任务,唤醒等待状态下的线程
        binder_inner_proc_lock(proc);
        if (!binder_worklist_empty_ilocked(&proc->todo))
            binder_wakeup_proc_ilocked(proc);
        binder_inner_proc_unlock(proc);
        if (ret < 0) {
            if (copy_to_user(ubuf, &bwr, sizeof(bwr)))
                ret = -EFAULT;
            goto out;
        }
    }
    ...
    //将内核空间修改后的bwr拷贝至用户空间ubuf
    if (copy_to_user(ubuf, &bwr, sizeof(bwr))) {
        ret = -EFAULT;
        goto out;
    }
out:
    return ret;
}
复制代码

binder_write_read结构体

BINDER_WRITE_READ命令码所接受的参数为一个binder_write_read结构体,我们先来了解一下它

struct binder_write_read {
    binder_size_t        write_size;        /* bytes to write */
    binder_size_t        write_consumed;    /* bytes consumed by driver */
    binder_uintptr_t     write_buffer;
    binder_size_t        read_size;         /* bytes to read */
    binder_size_t        read_consumed;     /* bytes consumed by driver */
    binder_uintptr_t     read_buffer;
};
复制代码
  • write_size:写数据的总大小
  • write_consumed:已写数据大小
  • write_buffer:写数据的虚拟内存地址
  • read_size:读数据的总大小
  • read_consumed:已读数据大小
  • read_buffer:读数据的虚拟内存地址

整个binder_ioctl_write_read函数结构是比较简单的,首先校验了一下用户空间所传的参数argbinder_write_read结构体,接着将其从用户空间拷贝至内核空间bwr,接下来便是分别检查写缓存读缓存中是否有数据,有的话则执行相应的写读操作。这里需要注意的是,读写操作所传入的write_consumedread_consumed是以地址的形式,即会对这两个值进行修改,不管读写操作是否执行,成功或者失败,最后都会调用copy_to_userbwr从内核空间复制到用户空间ubuf

看到这里,可能有些同学会觉得有些奇怪,说好binder只进行一次复制的呢?其实是这样的没错,这里的copy_from_user或者copy_to_user只是复制了binder_write_read结构体,得到了需要IPC数据的虚拟内存地址而已,真正的复制操作是在binder读写操作中进行的

binder_thread_write

先看binder写操作,这个函数首先从传入的参数中,计算出待写的起始地址和结束地址,因为可能数据中含有多个命令和对应数据要处理,所以这里开了一个循环,在循环中,首先调用get_user,从用户空间读取一个值到内核空间中来,这个值就是binder请求码,然后将指针向后移动32位,使其指向对应请求码的数据头,接着根据binder请求码去完成不同的工作,处理完后修改已写数据大小

static int binder_thread_write(struct binder_proc *proc,
            struct binder_thread *thread,
            binder_uintptr_t binder_buffer, size_t size,
            binder_size_t *consumed)
{
    uint32_t cmd;
    struct binder_context *context = proc->context;
    void __user *buffer = (void __user *)(uintptr_t)binder_buffer;
    void __user *ptr = buffer + *consumed;
    void __user *end = buffer + size;
    //可能含有多个命令和对应数据要处理
    while (ptr < end && thread->return_error.cmd == BR_OK) {
        int ret;

        //获得binder请求码
        if (get_user(cmd, (uint32_t __user *)ptr))
            return -EFAULT;
        //使指针指向数据头
        ptr += sizeof(uint32_t);
        trace_binder_command(cmd);
        //记录binder数据信息
        if (_IOC_NR(cmd) < ARRAY_SIZE(binder_stats.bc)) {
            atomic_inc(&binder_stats.bc[_IOC_NR(cmd)]);
            atomic_inc(&proc->stats.bc[_IOC_NR(cmd)]);
            atomic_inc(&thread->stats.bc[_IOC_NR(cmd)]);
        }
        //根据binder请求码,执行不同工作
        switch (cmd) {
        case BC_INCREFS:
        case BC_ACQUIRE:
        case BC_RELEASE:
        case BC_DECREFS: {
            ...
            break;
        }
        case BC_INCREFS_DONE:
        case BC_ACQUIRE_DONE: {
            ...
            break;
        }
        case BC_ATTEMPT_ACQUIRE:
            pr_err("BC_ATTEMPT_ACQUIRE not supported\n");
            return -EINVAL;
        case BC_ACQUIRE_RESULT:
            pr_err("BC_ACQUIRE_RESULT not supported\n");
            return -EINVAL;

        case BC_FREE_BUFFER: {
            ...
            break;
        }

        case BC_TRANSACTION_SG:
        case BC_REPLY_SG: {
            ...
            break;
        }
        case BC_TRANSACTION:
        case BC_REPLY: {
            ...
            break;
        }

        case BC_REGISTER_LOOPER:
            ...
            break;
        case BC_ENTER_LOOPER:
            ...
            break;
        case BC_EXIT_LOOPER:
            ...
            break;

        case BC_REQUEST_DEATH_NOTIFICATION:
        case BC_CLEAR_DEATH_NOTIFICATION: {
            ...
        } break;
        case BC_DEAD_BINDER_DONE: {
            ...
        } break;

        default:
            pr_err("%d:%d unknown command %d\n",
                   proc->pid, thread->pid, cmd);
            return -EINVAL;
        }
        //设置已写数据大小
        *consumed = ptr - buffer;
    }
    return 0;
}
复制代码

binder请求码

binder请求码用于用户空间程序向binder驱动发送请求消息,以BC开头,被定义在enum binder_driver_command_protocol中(include/uapi/linux/android/binder.h

命令说明参数类型
BC_TRANSACTIONBinder事务,即:Client对于Server的请求binder_transaction_data
BC_REPLY事务的应答,即:Server对于Client的回复binder_transaction_data
BC_FREE_BUFFER通知驱动释放Bufferbinder_uintptr_t
BC_ACQUIRE强引用计数+1__u32
BC_RELEASE强引用计数-1__u32
BC_INCREFS弱引用计数+1__u32
BC_DECREFS弱引用计数-1__u32
BC_ACQUIRE_DONEBR_ACQUIRE的回复binder_ptr_cookie
BC_INCREFS_DONEBR_INCREFS的回复binder_ptr_cookie
BC_ENTER_LOOPER通知驱动主线程readyvoid
BC_REGISTER_LOOPER通知驱动子线程readyvoid
BC_EXIT_LOOPER通知驱动线程已经退出void
BC_REQUEST_DEATH_NOTIFICATION请求接收死亡通知binder_handle_cookie
BC_CLEAR_DEATH_NOTIFICATION去除接收死亡通知binder_handle_cookie
BC_DEAD_BINDER_DONE已经处理完死亡通知binder_uintptr_t
BC_ATTEMPT_ACQUIRE暂不支持-
BC_ACQUIRE_RESULT暂不支持-

其中,最重要且最频繁的操作为BC_TRANSACTION/BC_REPLY,我们就只分析一下这两个请求码做了什么事

binder_transaction

static int binder_thread_write(struct binder_proc *proc,
            struct binder_thread *thread,
            binder_uintptr_t binder_buffer, size_t size,
            binder_size_t *consumed)
{
    ...
    while (...) {
        ...
        switch (cmd) {
        ...
        case BC_TRANSACTION:
        case BC_REPLY: {
            struct binder_transaction_data tr;

            if (copy_from_user(&tr, ptr, sizeof(tr)))
                return -EFAULT;
            ptr += sizeof(tr);
            binder_transaction(proc, thread, &tr,
                       cmd == BC_REPLY, 0);
            break;
        }
        ...
    }
    ...
}
复制代码

对于这两个请求码,首先从用户空间中复制了一份binder_transaction_data到内核空间,接着就调用binder_transaction函数继续处理

binder_transaction_data结构体

在分析binder_transaction函数前,我们需要先了解一些结构体

binder_transaction_data结构体就是BC_TRANSACTION/BC_REPLY所对应的参数类型,它被定义在include/uapi/linux/android/binder.h

struct binder_transaction_data {
    union {
        //当BINDER_WRITE_READ命令的目标对象非本地binder实体时,用handle表示对目标binder的引用
        __u32	handle;
        //当BINDER_WRITE_READ命令的目标对象是本地binder实体时,用此域成员变量表示这个对象在本进程中的内存地址
        binder_uintptr_t ptr;
    } target;
    //目标binder实体所带的附加数据
    binder_uintptr_t	cookie;
    //表示要对目标对象请求的命令代码
    __u32		code;

    //事务标志,详见enum transaction_flags
    __u32	        flags;
    //发起请求的进程pid
    pid_t		sender_pid;
    //发起请求的进程uid
    uid_t		sender_euid;
    //真正要传输的数据的大小
    binder_size_t	data_size;
    //偏移数组大小,这个偏移数组是用来描述数据区中,每一个binder对象的位置的
    binder_size_t	offsets_size;

    union {
        struct {
            //数据区的首地址
            binder_uintptr_t	buffer;
            //偏移数组的首地址,这个偏移数组是用来描述数据区中,每一个binder对象的位置的
            //数组的每一项为一个binder_size_t,这个值对应着每一个binder对象相对buffer首地址的偏移
            binder_uintptr_t	offsets;
        } ptr;
        //数据较小的时候可以直接装在这个数组里
        __u8	buf[8];
    } data;
};
复制代码

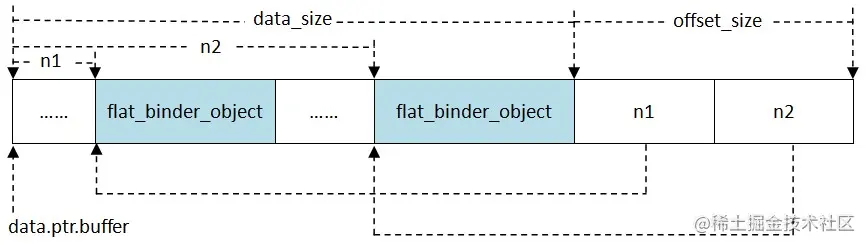

可以看到,真正需要拷贝的数据的地址是保存在data域中的,可能文字描述的data结构不是特别清晰,可以结合下图理解:

data结构

这里我用一个例子来解释一下binder_transaction_data传输的数据是什么样子的

小伙伴们应该都了解Parcel吧,它是一个存放读取数据的容器,我们binder_transaction_data中实际传输的数据就是通过它组合而成的,它可以传输基本数据类型,Parcelable类型和binder类型

其中基本数据类型就不用说了,每种基本类型所占用的大小是固定的,Parcelable类型实际上也是传输基本数据类型,它是通过实现Parcelable接口将一个复杂对象中的成员序列化成了一个个基本数据类型传输,而binder类型的传输有点特别,它会将这个binder对象 "压扁" 成一个flat_binder_object结构体传输

假设我们有一个客户端client,一个服务端serverclient想要向binder驱动发起一个事物,调用server的某个方法,我们该怎么构建binder_transaction_data的数据区呢?

一般来说,我们需要先写一个token,这个token是为了进行校验的,两端需要保持一致。接着我们需要按顺序依次写入参数,假设我们想要调用servercallMe(int, Parcelable, IBinder)函数,那我们就需要先写入一个int,再写入一个Parcelable,最后再将IBinder "压扁" 成一个flat_binder_object写入。

此时数据布局如下图所示:

data结构

从图中我们可以看出来,offsets指示出了buffer中传输的binder对象的位置,有几个binder对象,就会有几个offset与之对应

transaction_flags

我们再看一下有哪些事务标志,他们分别代表什么意思

enum transaction_flags {
    //单向调用,异步操作,无返回
    TF_ONE_WAY	        = 0x01,
    //reply内容是一个组件的根对象,对应类型为本地binder
    TF_ROOT_OBJECT	= 0x04,
    //reply内容是一个32位的状态码,对应类型为远程binder引用的句柄
    TF_STATUS_CODE	= 0x08,
    //可以接收一个文件描述符,对应的类型为文件(BINDER_TYPE_FD),即handle中存储的为文件描述符
    TF_ACCEPT_FDS	= 0x10,
};
复制代码

binder_transaction结构体

binder_transaction结构体用来描述进程间通信过程(事务),它被定义在drivers/android/binder.c

struct binder_transaction {
    int debug_id;
    //用来描述需要处理的工作事项
    struct binder_work work;
    //发起事务的线程
    struct binder_thread *from;
    //事务所依赖的另一个事务
    struct binder_transaction *from_parent;
    //处理该事务的进程
    struct binder_proc *to_proc;
    //处理该事务的线程
    struct binder_thread *to_thread;
    //目标线程下一个需要处理的事务
    struct binder_transaction *to_parent;
    //1: 表示同步事务,需要等待对方回复
    //0: 表示异步事务
    unsigned need_reply:1;

    //指向为该事务分配的内核缓冲区
    struct binder_buffer *buffer;
    unsigned int	code;
    unsigned int	flags;
    //发起事务线程的优先级
    struct binder_priority	priority;
    //线程在处理事务时,驱动会修改它的优先级以满足源线程和目标Service组建的要求
    //在修改之前,会将它原来的线程优先级保存在该成员中,以便线程处理完该事务后可以恢复原来的优先级
    struct binder_priority	saved_priority;
    bool    set_priority_called;
    kuid_t	sender_euid;
    binder_uintptr_t security_ctx;

    spinlock_t lock;
};
复制代码

binder_work结构体

binder_work结构体用来描述需要处理的工作事项,它被定义在drivers/android/binder.c

struct binder_work {
    //双向链表中的一个节点,这个链表储存了所有的binder_work
    struct list_head entry;

    //工作项类型
    enum binder_work_type {
        BINDER_WORK_TRANSACTION = 1,
        BINDER_WORK_TRANSACTION_COMPLETE,
        BINDER_WORK_RETURN_ERROR,
        BINDER_WORK_NODE,
        BINDER_WORK_DEAD_BINDER,
        BINDER_WORK_DEAD_BINDER_AND_CLEAR,
        BINDER_WORK_CLEAR_DEATH_NOTIFICATION,
    } type;
};
复制代码

简单看完了一些必要的结构体后,我们把目光转回binder_transaction函数上

binder_transaction函数的代码很长,我们精简一下,然后再分段来看,从整体上,我们可以将它分为几个部分:

  1. 获得目标进程/线程信息
  2. 将数据拷贝到目标进程所映射的内存中(此时会建立实际的映射关系)
  3. 将待处理的任务加入todo队列,唤醒目标线程

第一部分:获得目标进程/线程信息

这里根据是否为reply,分成了两种情况

BC_TRANSACTION

我们先看BC_TRANSACTION的情况

static void binder_transaction(struct binder_proc *proc,
                   struct binder_thread *thread,
                   struct binder_transaction_data *tr, int reply,
                   binder_size_t extra_buffers_size)
{
    struct binder_proc *target_proc = NULL;
    struct binder_thread *target_thread = NULL;
    struct binder_node *target_node = NULL;
    uint32_t return_error = 0;
    struct binder_context *context = proc->context;

    if (reply) {
        ...
    } else {
        if (tr->target.handle) {
            struct binder_ref *ref;

            binder_proc_lock(proc);
            //查找binder引用
            ref = binder_get_ref_olocked(proc, tr->target.handle, true);
            //通过目标binder实体获取目标进程信息
            target_node = binder_get_node_refs_for_txn(
                    ref->node, &target_proc,
                    &return_error);
            binder_proc_unlock(proc);
        } else {    //handle为0代表目标target是ServiceManager
            mutex_lock(&context->context_mgr_node_lock);
            //ServiceManager为binder驱动的context,所以可以直接从context中获取binder实体
            target_node = context->binder_context_mgr_node;
            if (target_node)
                //通过目标binder实体获取目标进程信息
                target_node = binder_get_node_refs_for_txn(
                        target_node, &target_proc,
                        &return_error);
            else
                return_error = BR_DEAD_REPLY;
            mutex_unlock(&context->context_mgr_node_lock);
            if (target_node && target_proc == proc) {
                ... //error
            }
        }
        ...
        //使用LSM进行安全检查
        if (security_binder_transaction(proc->tsk,
                        target_proc->tsk) < 0) {
            ... //error
        }
        binder_inner_proc_lock(proc);
        //flags不带TF_ONE_WAY(即需要reply)并且当前线程存在binder事务栈
        if (!(tr->flags & TF_ONE_WAY) && thread->transaction_stack) {
            struct binder_transaction *tmp;

            tmp = thread->transaction_stack;
            if (tmp->to_thread != thread) {
                ... //error
            }
            //寻找一个合适的目标binder线程
            while (tmp) {
                struct binder_thread *from;

                spin_lock(&tmp->lock);
                from = tmp->from;
                if (from && from->proc == target_proc) {
                    atomic_inc(&from->tmp_ref);
                    target_thread = from;
                    spin_unlock(&tmp->lock);
                    break;
                }
                spin_unlock(&tmp->lock);
                tmp = tmp->from_parent;
            }
        }
        binder_inner_proc_unlock(proc);
    }
    ...
}
复制代码

可以看到,虽然整个函数很长很复杂,但经过我们的拆分精简,逻辑就清晰很多了

binder_transaction_data.target.handle用一个int值表示目标binder引用,当它不为0时,调用binder_get_ref_olocked函数查找binder_ref

binder_get_ref_olocked
static struct binder_ref *binder_get_ref_olocked(struct binder_proc *proc,
                         u32 desc, bool need_strong_ref)
{
    struct rb_node *n = proc->refs_by_desc.rb_node;
    struct binder_ref *ref;

    while (n) {
        ref = rb_entry(n, struct binder_ref, rb_node_desc);

        if (desc < ref->data.desc) {
            n = n->rb_left;
        } else if (desc > ref->data.desc) {
            n = n->rb_right;
        } else if (need_strong_ref && !ref->data.strong) {
            binder_user_error("tried to use weak ref as strong ref\n");
            return NULL;
        } else {
            return ref;
        }
    }
    return NULL;
}
复制代码

可以看到,这个函数就是从binder_proc.refs_by_desc这个红黑树中,通过desc句柄查找到对应的binder引用binder_ref,这样就可以通过binder_ref.node获得到binder实体binder_node

接着再调用binder_get_node_refs_for_txn函数通过目标binder实体获取目标进程信息

binder_get_node_refs_for_txn
static struct binder_node *binder_get_node_refs_for_txn(
        struct binder_node *node,
        struct binder_proc **procp,
        uint32_t *error)
{
    struct binder_node *target_node = NULL;

    binder_node_inner_lock(node);
    if (node->proc) {
        target_node = node;
        //binder_node强引用计数加1
        binder_inc_node_nilocked(node, 1, 0, NULL);
        //binder_node临时引用计数加1
        binder_inc_node_tmpref_ilocked(node);
        //binder_proc临时引用计数加1
        atomic_inc(&node->proc->tmp_ref);
        //使外部传入的proc指针指向binder_proc地址
        *procp = node->proc;
    } else
        *error = BR_DEAD_REPLY;
    binder_node_inner_unlock(node);

    return target_node;
}
复制代码

这个函数第二个参数接受一个binder_proc **类型,即指向指针的指针,调用方对proc取地址,即指向proc指针分配在栈上的地址,这样函数中对procp解引用就得到了proc指针本身的地址,即可使proc指针指向binder_proc的地址

binder_transaction_data.target.handle为0时,表示目标是ServiceManager,而ServiceManagerbinder驱动的context,所以可以直接从context中获取binder实体,关于ServiceManager是怎么成为binder驱动的context的,我们会在后面的章节进行分析

接下来做一下安全检查,当flags不带TF_ONE_WAY(即需要reply)并且当前线程存在binder事务栈时,寻找一个合适的目标binder工作线程用来处理此事务(线程复用)

这里client端可能是第一次请求服务,此时binder_thread里是不存在binder事务栈,所以是没法找到目标binder线程的

BC_REPLY

接着,我们再看BC_REPLY的情况

static void binder_transaction(struct binder_proc *proc,
                   struct binder_thread *thread,
                   struct binder_transaction_data *tr, int reply,
                   binder_size_t extra_buffers_size)
{
    struct binder_proc *target_proc = NULL;
    struct binder_thread *target_thread = NULL;
    struct binder_transaction *in_reply_to = NULL;

    if (reply) {
        binder_inner_proc_lock(proc);
        //这个事务是发起事务,也就是说我们需要对这个事务做应答
        in_reply_to = thread->transaction_stack;
        if (in_reply_to == NULL) {
            ... //error
        }
        if (in_reply_to->to_thread != thread) {
            ... //error
        }
        //改指向下一个需要处理的事务,即将这个事务移出链表
        thread->transaction_stack = in_reply_to->to_parent;
        binder_inner_proc_unlock(proc);
        //目标线程即为需要回应的事务的发起线程
        target_thread = binder_get_txn_from_and_acq_inner(in_reply_to);
        if (target_thread->transaction_stack != in_reply_to) {
            ... //error
        }
        //通过binder_thread获得binder_proc
        target_proc = target_thread->proc;
        atomic_inc(&target_proc->tmp_ref);
        binder_inner_proc_unlock(target_thread->proc);
    } else {
        ...
    }
    ...
}
复制代码
static struct binder_thread *binder_get_txn_from_and_acq_inner(
        struct binder_transaction *t)
{
    struct binder_thread *from;

    //相当于 from = t->from; 内部加了锁和引用计数操作
    from = binder_get_txn_from(t);
    if (!from)
        return NULL;
    binder_inner_proc_lock(from->proc);
    if (t->from) {
        BUG_ON(from != t->from);
        return from;
    }
    binder_inner_proc_unlock(from->proc);
    binder_thread_dec_tmpref(from);
    return NULL;
}
复制代码

BC_REPLY获取目标进程/线程信息就更简单了,BC_TRANSACTION中我们还需要根据binder句柄来获取各种信息,BC_REPLY我们只需要找到需要回应的那个事务,那个事务所在的线程和进程即为reply事务的目标线程和目标进程

第二部分:数据拷贝,建立映射

static void binder_transaction(struct binder_proc *proc,
                   struct binder_thread *thread,
                   struct binder_transaction_data *tr, int reply,
                   binder_size_t extra_buffers_size)
{
    int ret;
    struct binder_transaction *t;
    struct binder_work *tcomplete;
    binder_size_t *offp, *off_end, *off_start;
    binder_size_t off_min;
    u8 *sg_bufp, *sg_buf_end;
    struct binder_proc *target_proc = NULL;
    struct binder_thread *target_thread = NULL;
    struct binder_node *target_node = NULL
    u32 secctx_sz = 0;

    ...

    //为目标进程binder事务分配空间(后续会加到目标进程/线程的todo队列中,由目标进程/线程处理这个事务)
    t = kzalloc(sizeof(*t), GFP_KERNEL);
    spin_lock_init(&t->lock);

    tcomplete = kzalloc(sizeof(*tcomplete), GFP_KERNEL);

    t->debug_id = t_debug_id;
    //设置事务发起线程
    if (!reply && !(tr->flags & TF_ONE_WAY))
        t->from = thread;
    else
        t->from = NULL;
    t->sender_euid = task_euid(proc->tsk);
    //设置事务处理进程
    t->to_proc = target_proc;
    //设置事务处理线程
    t->to_thread = target_thread;
    t->code = tr->code;
    t->flags = tr->flags;
    //设置优先级
    if (!(t->flags & TF_ONE_WAY) &&
        binder_supported_policy(current->policy)) {
        /* Inherit supported policies for synchronous transactions */
        t->priority.sched_policy = current->policy;
        t->priority.prio = current->normal_prio;
    } else {
        /* Otherwise, fall back to the default priority */
        t->priority = target_proc->default_priority;
    }

    //安全相关
    if (target_node && target_node->txn_security_ctx) {
        ...
    }

    //分配缓存,建立映射
    t->buffer = binder_alloc_new_buf(&target_proc->alloc, tr->data_size,
        tr->offsets_size, extra_buffers_size,
        !reply && (t->flags & TF_ONE_WAY));
    t->buffer->debug_id = t->debug_id;
    t->buffer->transaction = t;
    t->buffer->target_node = target_node;

    off_start = (binder_size_t *)(t->buffer->data +
                      ALIGN(tr->data_size, sizeof(void *)));
    offp = off_start;

    //这里就是真正的一次复制
    copy_from_user(t->buffer->data, (const void __user *)(uintptr_t)
               tr->data.ptr.buffer, tr->data_size);
    copy_from_user(offp, (const void __user *)(uintptr_t)
               tr->data.ptr.offsets, tr->offsets_size);

    //检查数据对齐
    if (!IS_ALIGNED(tr->offsets_size, sizeof(binder_size_t))) {
        ... //error
    }
    if (!IS_ALIGNED(extra_buffers_size, sizeof(u64))) {
        ... //error
    }
    off_end = (void *)off_start + tr->offsets_size;
    sg_bufp = (u8 *)(PTR_ALIGN(off_end, sizeof(void *)));
    sg_buf_end = sg_bufp + extra_buffers_size -
        ALIGN(secctx_sz, sizeof(u64));
    off_min = 0;
    //循环遍历每一个binder对象
    for (; offp < off_end; offp++) {
        struct binder_object_header *hdr;
        size_t object_size = binder_validate_object(t->buffer, *offp);

        if (object_size == 0 || *offp < off_min) {
            ... //error
        }

        hdr = (struct binder_object_header *)(t->buffer->data + *offp);
        off_min = *offp + object_size;
        switch (hdr->type) {
        //需要对binder类型进行转换
        //因为在A进程中为本地binder对象,对于B进程则为远程binder对象,反之亦然
        case BINDER_TYPE_BINDER:
        case BINDER_TYPE_WEAK_BINDER: {
            struct flat_binder_object *fp;

            fp = to_flat_binder_object(hdr);
            ret = binder_translate_binder(fp, t, thread);
        } break;
        case BINDER_TYPE_HANDLE:
        case BINDER_TYPE_WEAK_HANDLE: {
            struct flat_binder_object *fp;

            fp = to_flat_binder_object(hdr);
            ret = binder_translate_handle(fp, t, thread);
        } break;

        case BINDER_TYPE_FD: {
            ...
        } break;
        case BINDER_TYPE_FDA: {
            ...
        } break;
        case BINDER_TYPE_PTR: {
            ...
        } break;
        default:
            ... //error
        }
    }
    //设置工作类型
    tcomplete->type = BINDER_WORK_TRANSACTION_COMPLETE;
    //设置目标进程的事务类型
    t->work.type = BINDER_WORK_TRANSACTION;
    ...
}
复制代码

我们可以将这一部分再细分成几个部分:

  1. 分配缓存,建立映射
  2. 数据拷贝
  3. binder类型转换
分配缓存,建立映射

我们首先看分配缓存,建立映射是怎么做的,它调用了binder_alloc_new_buf函数,这个函数定义在drivers/android/binder_alloc.c中,内部加了锁后调用了binder_alloc_new_buf_locked函数

static struct binder_buffer *binder_alloc_new_buf_locked(
                struct binder_alloc *alloc,
                size_t data_size,
                size_t offsets_size,
                size_t extra_buffers_size,
                int is_async)
{
    struct rb_node *n = alloc->free_buffers.rb_node;
    struct binder_buffer *buffer;
    size_t buffer_size;
    struct rb_node *best_fit = NULL;
    void *has_page_addr;
    void *end_page_addr;
    size_t size, data_offsets_size;
    int ret;

    if (alloc->vma == NULL) {
        ... //error
    }

    //计算需要的缓冲区大小
    //这里需要将size对齐void *(32位下占用4字节,64位下占用8字节)
    data_offsets_size = ALIGN(data_size, sizeof(void *)) +
        ALIGN(offsets_size, sizeof(void *));
    size = data_offsets_size + ALIGN(extra_buffers_size, sizeof(void *));
    size = max(size, sizeof(void *));

    //从binder_alloc的空闲缓冲红黑树中找到一个大小最合适的binder_buffer
    while (n) {
        //当找到一个需求大小和缓存区大小刚好相同的空闲缓存区时
        //此时buffer就正好指向这个空闲缓存区
        buffer = rb_entry(n, struct binder_buffer, rb_node);
        BUG_ON(!buffer->free);
        buffer_size = binder_alloc_buffer_size(alloc, buffer);

        //当只找到一个比需求大小稍大一点的空闲缓存区时
        //此时buffer指向的是这个空闲缓存区所在节点的父节点
        //然后n指向NULL
        if (size < buffer_size) {
            best_fit = n;
            n = n->rb_left;
        } else if (size > buffer_size)
            n = n->rb_right;
        else {
            best_fit = n;
            break;
        }
    }
    if (best_fit == NULL) {
        ... //error
    }
    //此时buffer指向的是所需求的空闲缓存区所在红黑树节点的父节点
    //需要让其指向真正需求的那个空闲缓存区
    if (n == NULL) {
        buffer = rb_entry(best_fit, struct binder_buffer, rb_node);
        buffer_size = binder_alloc_buffer_size(alloc, buffer);
    }

    //计算出buffer的终点,向下对齐(不能超过可用的buffer_size)
    has_page_addr =
        (void *)(((uintptr_t)buffer->data + buffer_size) & PAGE_MASK);
    WARN_ON(n && buffer_size != size);
    //计算出实际上我们接收数据需要的空间的终点,向上映射
    end_page_addr =
        (void *)PAGE_ALIGN((uintptr_t)buffer->data + size);
    //如果超出了可用的buffer_size,恢复到正常可用的结束地址
    if (end_page_addr > has_page_addr)
        end_page_addr = has_page_addr;
    //分配物理页,建立映射
    ret = binder_update_page_range(alloc, 1,
        (void *)PAGE_ALIGN((uintptr_t)buffer->data), end_page_addr);
    if (ret)
        return ERR_PTR(ret);

    //有空余空间的话,分隔这个buffer,剩余的buffer加入到空闲缓存区红黑树中(合理利用空间)
    if (buffer_size != size) {
        struct binder_buffer *new_buffer;

        new_buffer = kzalloc(sizeof(*buffer), GFP_KERNEL);
        new_buffer->data = (u8 *)buffer->data + size;
        list_add(&new_buffer->entry, &buffer->entry);
        new_buffer->free = 1;
        binder_insert_free_buffer(alloc, new_buffer);
    }

    //我们已经使用了这个buffer,要将其从空闲缓存区红黑树中移除
    rb_erase(best_fit, &alloc->free_buffers);
    //标记为非空闲
    buffer->free = 0;
    buffer->allow_user_free = 0;
    //插入到已分配缓存区红黑树中
    binder_insert_allocated_buffer_locked(alloc, buffer);
    buffer->data_size = data_size;
    buffer->offsets_size = offsets_size;
    buffer->async_transaction = is_async;
    buffer->extra_buffers_size = extra_buffers_size;
    //如果是异步事件, 那么更新binder_alloc的异步事件空闲buffer
    if (is_async) {
        alloc->free_async_space -= size + sizeof(struct binder_buffer);
    }
    return buffer;
    ...
}
复制代码

这个函数的整体逻辑分为三个部分:

  1. 找到可用的空闲内核缓存区,计算我们需要分配的大小
  2. 分配物理页,建立映射
  3. 初始化新分配的buffer

其中1、3部分已经用注释标出来了,应该还是比较好理解的,我们终点看一下第2部分:怎么分配物理页,建立映射

我们在上一章Android源码分析 - Binder驱动(上)中说到,binder_mmap并没有立即将内核虚拟内存和进程虚拟内存与物理内存做映射,实际上这个映射操作是在binder_update_page_range这里做的

static int binder_update_page_range(struct binder_alloc *alloc, int allocate,
                    void *start, void *end)
{
    void *page_addr;
    unsigned long user_page_addr;
    struct binder_lru_page *page;
    struct vm_area_struct *vma = NULL;
    struct mm_struct *mm = NULL;
    bool need_mm = false;

    if (end <= start)
        return 0;

    if (allocate == 0)
        goto free_range;

    //检查是否有页框需要分配
    for (page_addr = start; page_addr < end; page_addr += PAGE_SIZE) {
        page = &alloc->pages[(page_addr - alloc->buffer) / PAGE_SIZE];
        if (!page->page_ptr) {
            need_mm = true;
            break;
        }
    }

    //指向目标用户进程的内存空间描述体
    if (need_mm && atomic_inc_not_zero(&alloc->vma_vm_mm->mm_users))
        mm = alloc->vma_vm_mm;

    if (mm) {
        //获取mm_struct的读信号量
        down_read(&mm->mmap_sem);
        //检查mm是否有效
        if (!mmget_still_valid(mm)) {
            //释放
            if (allocate == 0)
                goto free_range;
            //错误
            goto err_no_vma;
        }
        vma = alloc->vma;
    }

    if (!vma && need_mm) {
        ... //error
    }

    for (page_addr = start; page_addr < end; page_addr += PAGE_SIZE) {
        int ret;
        bool on_lru;
        size_t index;

        //指向对应页框地址,为后面赋值做准备
        index = (page_addr - alloc->buffer) / PAGE_SIZE;
        page = &alloc->pages[index];

        //page->page_ptr不为NULL说明之前已经分配并映射过了
        if (page->page_ptr) {
            on_lru = list_lru_del(&binder_alloc_lru, &page->lru);
            continue;
        }

        //分配一个页的物理内存
        page->page_ptr = alloc_page(GFP_KERNEL |
                        __GFP_HIGHMEM |
                        __GFP_ZERO);
        //未分配成功
        if (!page->page_ptr) {
            ... //error
        }
        page->alloc = alloc;
        INIT_LIST_HEAD(&page->lru);

        //将物理内存空间映射到内核虚拟内存空间
        ret = map_kernel_range_noflush((unsigned long)page_addr,
                           PAGE_SIZE, PAGE_KERNEL,
                           &page->page_ptr);
        flush_cache_vmap((unsigned long)page_addr,
                (unsigned long)page_addr + PAGE_SIZE);

        //根据之前计算的user_buffer_offset可以直接得到目标用户空间进程虚拟内存地址
        user_page_addr =
            (uintptr_t)page_addr + alloc->user_buffer_offset;
        //将物理内存空间映射到目标用户进程虚拟内存空间
        ret = vm_insert_page(vma, user_page_addr, page[0].page_ptr);

        if (index + 1 > alloc->pages_high)
            alloc->pages_high = index + 1;
    }
    if (mm) {
        //释放mm_struct的读信号量
        up_read(&mm->mmap_sem);
        mmput(mm);
    }
    return 0;
    ... //错误处理
}
复制代码

代码中的注释写的应该比较清楚了,总之就是先分配物理内存,再将这块物理内存分别映射到内核虚拟空间用户进程虚拟空间,这样内核虚拟空间用户进程虚拟空间相当于也间接的建立了映射关系

关于物理内存的分配以及映射,就是Linux内核层的事情了,感兴趣的同学可以再深入往里看看,这里就不再多说了

数据拷贝

关于数据拷贝这部分就不用多说了,物理内存已经分配好了,映射也建立了,接下来直接调用copy_from_user将数据从用户空间拷贝至映射的那块内存就可以了

binder类型转换

最后循环遍历每一个binder对象,对其中每一个binder对象类型做转换,因为在一个进程中为本地binder对象,对于另一个进程则为远程binder对象,反之亦然

flat_binder_object结构体

这里就是我们之前提到的,binder对象在传输过程中会被 "压扁" 的结构

struct flat_binder_object {
    //描述了binder对象的类型
    struct binder_object_header	hdr;
    //和binder_transaction_data中flags含义相同
    __u32				flags;

    /* 8 bytes of data. */
    union {
        //当hdr.type == BINDER_TYPE_BINDER时,表示是一个binder实体对象,指向binder实体在用户空间的地址
        binder_uintptr_t	binder;	/* local object */
        //当hdr.type == BINDER_TYPE_HANDLE,表示是一个binder引用句柄
        __u32			handle;	/* remote object */
    };

    ////当hdr.type == BINDER_TYPE_BINDER时才有值,表示携带的额外数据
    /* extra data associated with local object */
    binder_uintptr_t	cookie;
};
复制代码
binder_translate_binder

BINDER_TYPE_BINDER表示是一个binder实体对象,需要将它转换成binder引用句柄

static int binder_translate_binder(struct flat_binder_object *fp,
                   struct binder_transaction *t,
                   struct binder_thread *thread)
{
    struct binder_node *node;
    struct binder_proc *proc = thread->proc;
    struct binder_proc *target_proc = t->to_proc;
    struct binder_ref_data rdata;
    int ret = 0;

    //通过proc->nodes.rb_node红黑树查找binder_node
    node = binder_get_node(proc, fp->binder);
    //如果没有找到,新建一个binder_node并将其插入红黑树
    if (!node) {
        node = binder_new_node(proc, fp);
        if (!node)
            return -ENOMEM;
    }

    if (fp->cookie != node->cookie) {
        ... //error
    }

    //安全检查
    if (security_binder_transfer_binder(proc->tsk, target_proc->tsk)) {
        ret = -EPERM;
        goto done;
    }

    //查找binder_ref并将其引用计数加1,如果没有查找到则创建一个,并将其插入红黑树
    ret = binder_inc_ref_for_node(target_proc, node,
            fp->hdr.type == BINDER_TYPE_BINDER,
            &thread->todo, &rdata);
    if (ret)
        goto done;

    //转换binder类型
    if (fp->hdr.type == BINDER_TYPE_BINDER)
        fp->hdr.type = BINDER_TYPE_HANDLE;
    else
        fp->hdr.type = BINDER_TYPE_WEAK_HANDLE;
    fp->binder = 0;
    //binder引用句柄赋值
    fp->handle = rdata.desc;
    fp->cookie = 0;

done:
    //binder_node临时引用计数减1
    binder_put_node(node);
    return ret;
}
复制代码
binder_translate_handle

BINDER_TYPE_HANDLE表示是一个binder引用句柄,,需要将它转换成binder实体对象

static int binder_translate_handle(struct flat_binder_object *fp,
                   struct binder_transaction *t,
                   struct binder_thread *thread)
{
    struct binder_proc *proc = thread->proc;
    struct binder_proc *target_proc = t->to_proc;
    struct binder_node *node;
    struct binder_ref_data src_rdata;
    int ret = 0;

    //从proc->refs_by_desc.rb_node红黑树中查找binder_node,并将其临时引用计数加1
    node = binder_get_node_from_ref(proc, fp->handle,
            fp->hdr.type == BINDER_TYPE_HANDLE, &src_rdata);

    //安全检查
    if (security_binder_transfer_binder(proc->tsk, target_proc->tsk)) {
        ret = -EPERM;
        goto done;
    }

    binder_node_lock(node);
    //如果binder实体所在的进程为事务处理进程
    if (node->proc == target_proc) {
        //binder类型转换
        if (fp->hdr.type == BINDER_TYPE_HANDLE)
            fp->hdr.type = BINDER_TYPE_BINDER;
        else
            fp->hdr.type = BINDER_TYPE_WEAK_BINDER;
        fp->binder = node->ptr;
        fp->cookie = node->cookie;
        if (node->proc)
            binder_inner_proc_lock(node->proc);
        //binder强引用计数加1
        binder_inc_node_nilocked(node,
                     fp->hdr.type == BINDER_TYPE_BINDER,
                     0, NULL);
        if (node->proc)
            binder_inner_proc_unlock(node->proc);
        binder_node_unlock(node);
    } else {
        //重新查找binder_ref
        struct binder_ref_data dest_rdata;

        binder_node_unlock(node);
        ret = binder_inc_ref_for_node(target_proc, node,
                fp->hdr.type == BINDER_TYPE_HANDLE,
                NULL, &dest_rdata);
        if (ret)
            goto done;

        fp->binder = 0;
        fp->handle = dest_rdata.desc;
        fp->cookie = 0;
    }
done:
    //binder_node临时引用计数减1
    binder_put_node(node);
    return ret;
}
复制代码

第三部分:加入todo队列,唤醒目标线程

static void binder_transaction(struct binder_proc *proc,
                   struct binder_thread *thread,
                   struct binder_transaction_data *tr, int reply,
                   binder_size_t extra_buffers_size)
{
    struct binder_transaction *t;
    struct binder_work *tcomplete;
    struct binder_thread *target_thread = NULL;
    struct binder_transaction *in_reply_to = NULL;

    ...

    if (reply) {    //如果请求码为BC_REPLY
        //将tcomplete插入到事务发起binder线程的todo队列中
        binder_enqueue_thread_work(thread, tcomplete);
        binder_inner_proc_lock(target_proc);
        if (target_thread->is_dead) {
            binder_inner_proc_unlock(target_proc);
            goto err_dead_proc_or_thread;
        }
        //将发起事务从目标binder线程的事务链表中移除
        binder_pop_transaction_ilocked(target_thread, in_reply_to);
        //将t->work插入到目标binder线程的todo队列中
        binder_enqueue_thread_work_ilocked(target_thread, &t->work);
        binder_inner_proc_unlock(target_proc);
        //唤醒目标binder线程的等待队列
        wake_up_interruptible_sync(&target_thread->wait);
        //恢复发起事务的优先级
        binder_restore_priority(current, in_reply_to->saved_priority);
        //释放发起事务
        binder_free_transaction(in_reply_to);
    } else if (!(t->flags & TF_ONE_WAY)) {    //如果请求码为BC_TRANSACTION并且不为异步操作,需要返回
        binder_inner_proc_lock(proc);
        //将tcomplete插入到事务发起binder线程的todo队列中(这里会延迟执行BINDER_WORK_TRANSACTION_COMPLETE)
        binder_enqueue_deferred_thread_work_ilocked(thread, tcomplete);
        //设置为需要回应
        t->need_reply = 1;
        //插入事务链表中
        t->from_parent = thread->transaction_stack;
        thread->transaction_stack = t;
        binder_inner_proc_unlock(proc);
        //将t->work插入目标线程的todo队列中并唤醒目标进程
        if (!binder_proc_transaction(t, target_proc, target_thread)) {
            binder_inner_proc_lock(proc);
            //出错后,移除该事务
            binder_pop_transaction_ilocked(thread, t);
            binder_inner_proc_unlock(proc);
            goto err_dead_proc_or_thread;
        }
    } else {    //如果请求码为BC_TRANSACTION并且为异步操作,不需要返回
        //将tcomplete插入到事务发起binder线程的todo队列中
        binder_enqueue_thread_work(thread, tcomplete);
        //将t->work插入目标进程的某个线程(或目标进程)的todo队列中并唤醒目标进程
        if (!binder_proc_transaction(t, target_proc, NULL))
            goto err_dead_proc_or_thread;
    }

    //减临时引用计数
    if (target_thread)
        binder_thread_dec_tmpref(target_thread);
    binder_proc_dec_tmpref(target_proc);
    if (target_node)
        binder_dec_node_tmpref(target_node);

    return;
    ... //错误处理
}
复制代码

这一块的代码基本上格式都是一样的,都是将tcomplete插入到事务发起binder线程的todo队列中,t->work插入到目标binder线程的todo队列中,最后唤醒目标进程

这里需要注意的是,在BC_TRANSACTION的情况下,需要区分事务的flags中是否包含TF_ONE_WAY,这意味着这个事务是否需要回应

在没有TF_ONE_WAY的情况下,会使用binder_enqueue_deferred_thread_work_ilocked函数将tcomplete插入到事务发起binder线程的todo队列中,这个函数区别于binder_enqueue_thread_work_ilocked函数,它没有将thread->process_todo设为true,这个标记在之前介绍binder_thread结构体的时候提到了,当其为false的情况下会在binder_thread_read中休眠,延迟执行BINDER_WORK_TRANSACTION_COMPLETE,具体是怎么操作的,我们会在后续的binder_thread_read函数中进行分析

TF_ONE_WAY的情况下,我们是没有去寻找合适的目标处理binder线程的,关于这一点,我们需要看一下binder_proc_transaction函数是怎么处理没有传入binder_thread的情况的

static bool binder_proc_transaction(struct binder_transaction *t,
                    struct binder_proc *proc,
                    struct binder_thread *thread)
{
    struct binder_node *node = t->buffer->target_node;
    struct binder_priority node_prio;
    bool oneway = !!(t->flags & TF_ONE_WAY);
    bool pending_async = false;

    binder_node_lock(node);
    node_prio.prio = node->min_priority;
    node_prio.sched_policy = node->sched_policy;

    //如果设置了TF_ONE_WAY标志
    if (oneway) {
        if (node->has_async_transaction) {
            //如果binder实体对象正在处理一个异步事务,做一个标记
            pending_async = true;
        } else {
            //如果binder实体对象没有正在处理一个异步事务,将has_async_transaction置为true,表示接下来要处理一个异步任务
            node->has_async_transaction = true;
        }
    }

    binder_inner_proc_lock(proc);

    //如果目标进程死亡或者目标线程不为NULL且死亡
    if (proc->is_dead || (thread && thread->is_dead)) {
        binder_inner_proc_unlock(proc);
        binder_node_unlock(node);
        return false;
    }

    //如果没有传入目标线程,且目标binder实体对象没有正在处理一个异步事务
    if (!thread && !pending_async)
        //从proc->waiting_threads链表中取出第一个节点元素(没有的话则为NULL)
        thread = binder_select_thread_ilocked(proc);

    if (thread) {    //当找到了合适的binder线程
        //设置事务优先级
        binder_transaction_priority(thread->task, t, node_prio,
                        node->inherit_rt);
        //将t->work插入到目标binder线程的todo队列中
        binder_enqueue_thread_work_ilocked(thread, &t->work);
    } else if (!pending_async) {    //没有找到合适的binder线程,且目标binder实体对象没有正在处理一个异步事务
        //将t->work加入到目标binder进程的todo队列中
        binder_enqueue_work_ilocked(&t->work, &proc->todo);
    } else {    //没有找到合适的binder线程,且目标binder实体对象正在处理一个异步事务
        //将t->work加入到目标binder实体的async_todo队列中
        binder_enqueue_work_ilocked(&t->work, &node->async_todo);
    }

    //目标binder实体对象没有正在处理一个异步事务
    if (!pending_async)
        //唤醒目标binder线程的等待队列
        binder_wakeup_thread_ilocked(proc, thread, !oneway /* sync */);

    binder_inner_proc_unlock(proc);
    binder_node_unlock(node);

    return true;
}
复制代码

当没有传入目标binder线程时,从目标进程的等待线程链表中取出第一个binder_thread作为处理线程处理该事务,如果没找到合适的空闲线程,分为两种情况:

  1. 目标binder实体对象正在处理一个异步事务:将相应的binder_work插入到目标binder实体的async_todo队列中
  2. 目标binder实体对象没有正在处理一个异步事务:将相应的binder_work插入到目标binder进程的todo队列中

关于binder驱动是怎么从这些todo队列取出binder_work并处理的,我们马上在后面binder_thread_read里分析,这里我们最后再看一下如何唤醒目标binder线程的等待队列

static void binder_wakeup_thread_ilocked(struct binder_proc *proc,
                     struct binder_thread *thread,
                     bool sync)
{
    assert_spin_locked(&proc->inner_lock);

    if (thread) {
        if (sync)
            wake_up_interruptible_sync(&thread->wait);
        else
            wake_up_interruptible(&thread->wait);
        return;
    }

    //没有找到一个可用的等待线程,可能在两种情况下发生:
    //1. 所有线程都忙于处理事务
    //在这种情况下,这些线程中的一个应该很快回调到内核驱动程序并执行这项工作
    //2. 线程正在使用epoll轮询,在这种情况下,它们可能在没有被添加到waiting_threads的情况下被阻塞在等待队列上
    //对于这种情况,我们只循环获取所有不处理事务工作的线程,并将它们全部唤醒
    binder_wakeup_poll_threads_ilocked(proc, sync);
}
复制代码

这个函数也有可能binder_thread参数传入NULL,在这种情况下,我们需要循环获取目标进程下的所有binder线程,对所有不处理事务工作的线程全部执行唤醒操作

static void binder_wakeup_poll_threads_ilocked(struct binder_proc *proc,
                           bool sync)
{
    struct rb_node *n;
    struct binder_thread *thread;

    for (n = rb_first(&proc->threads); n != NULL; n = rb_next(n)) {
        thread = rb_entry(n, struct binder_thread, rb_node);
        if (thread->looper & BINDER_LOOPER_STATE_POLL &&
            binder_available_for_proc_work_ilocked(thread)) {
            if (sync)
                wake_up_interruptible_sync(&thread->wait);
            else
                wake_up_interruptible(&thread->wait);
        }
    }
}
复制代码

总结

到这里,我们已经分析了binder_ioctl函数的一半binder_thread_write,了解了一些相关的数据结构,并且补充了binder_mmap篇未完成的内存映射的分析,大家应该对binder请求的发起与调度有了一个初步的认识了

本来这一篇是打算把整个binder_ioctl分析完的,但没想到写到后面内容这么多,只好再分一篇,下一篇我们将分析binder_thread_read,将binder驱动篇完结

分类:
Android
标签:
收藏成功!
已添加到「」, 点击更改
