总听说AGP,它到底做了什么?

·  阅读 2980
总听说AGP,它到底做了什么?

前言

故事的开始是这样的。

之前阅读《Android开发高手课》的时候,里面启动优化一栏有讲到 systrace + 函数插桩 是不错的卡顿排查方式。

主要方式就是通过 Transform + Asm,相信是大家的老熟人了。

使用其中的 Demo 进行学习的时候,发现将 AGP(Android Gradle Plugin,Android Gradle 打包插件) 升级到 4.0.0 以后,Demo 就不管用了。

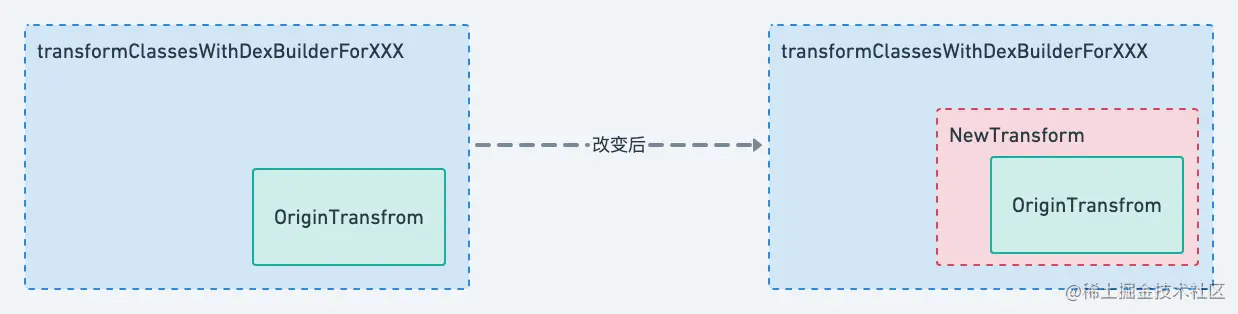

分析了一下 Demo,发现代码中没有使用直接注册 Transform 的方式进行插桩,而是获取 transformClassesWithDexBuilderForxxx 对应的 Task,通过反射的方式将该 Task 中的 Transform 设置为当前实现的 Transform:


那为什么在 AGP 4.0.0 的时候,这种方式就不行了呢?

我们都知道,AS 在构建代码的过程中会将执行的 Task 都打印到 Build 窗口中,通过观察不同版本的 AGP 的构建过程,发现 4.0.0 的构建过程中没有打印 transformClassesWithDexBuilderForxxx

啊,这...

让人头秃

一个好端端的 Task 说没了就没了,好吧,AGP 源码见!

这边文章先和大家简单分析一下 AGP 的作用,后续的文章再和大家分析 Transform 的源码。

一、基础准备

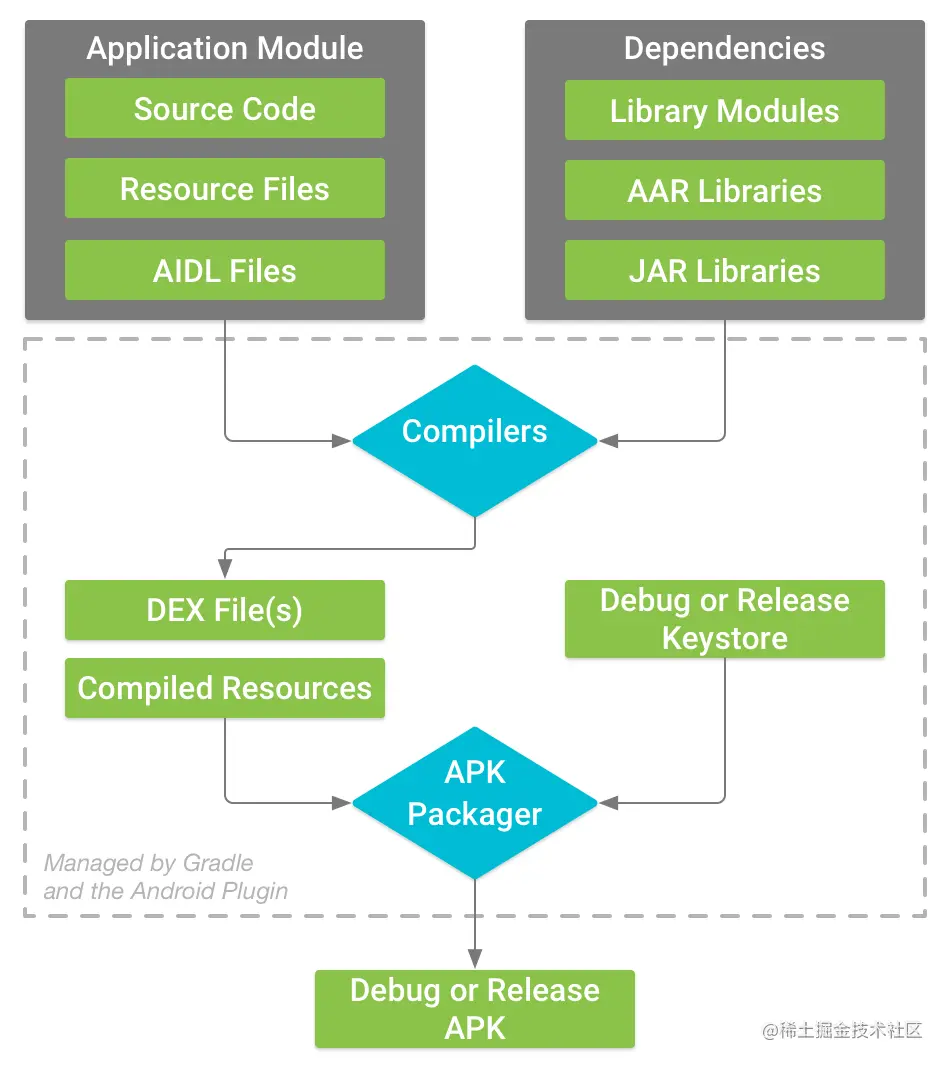

在分析源码之前,我想你应该对 Android 打包流程已经有基础的了解,至少了解了下图的打包过程:


否则你有可能不了解下文中的专业术语。

二、AGP源码的打开方式

看 AGP 代码的时候,我一直纠结要不要下载 AGP 的源码,后来听同事大佬建议,直接使用了项目依赖的代码进行分析。

主要的原因有两点:

  1. AGP 的源码太大了,有30g,并且版本已经很旧了
  2. 使用项目依赖的 AGP 代码很简单

只要在项目中加入

implementation "com.android.tools.build:gradle:4.1.1"
复制代码

即可查看。

三、代码分析

顺便说一下,AGP 的版本是 4.1.1。

第一步 寻找AppPlugin

在 AS 中,如果创建了一个项目,默认在主模块下面添加:

apply plugin: 'com.android.application'
复制代码

自定义过 Plugin 的小伙伴都知道,源码中一定有一个 com.android.application.properties 文件与之相对应,这便是我们 Plugin 的入口了。

全局搜 com.android.application,打开 com.android.application.properties,内容是:

implementation-class=com.android.build.gradle.AppPlugin
复制代码

按「Command」按钮点击源码,发现 AppPlugin 里面又声明了一个 Plugin,最终跳到了:

implementation-class=com.android.build.gradle.internal.plugins.AppPlugin
复制代码

包名与之前的不一样,这才是我们的最终入口。

各位同学有没有这样的疑惑,我给加上 apply plugin: com.android.application,那这段代码什么时候调用呢?

不知道大家有没有注意到,每次改动 build.gradle 文件的时候,AS 都会让我们点击 「Sync Now」按钮,点击完了,就会触发 Gradle 中的配置过程,最终会运行 Plugin#apply 方法,大家可以自定义 Plugin 的时候验证一下。

第二步 AppPlugin

AppPlugin 的父类是 AbstractAppPluginAbstractAppPlugin 的父类是 BasePlugin,插件的开始就在 BasePlugin#apply 方法里面:

@Override
public final void apply(@NonNull Project project) {
    CrashReporting.runAction(
            () -> {
                basePluginApply(project);
                pluginSpecificApply(project);
            });
}
复制代码

这里我们只需要关注方法块里面的两个方法 basePluginApplypluginSpecificApply

进入重点方法 basePluginApply 方法,这个方法的前期做了很多的检查工作,包括路径、版本和 AGP 版本等等,之后又做了很多监听工作,看一下源码:

private void basePluginApply(@NonNull Project project) {
    // ... 代码省略
    // 依赖检查
    DependencyResolutionChecks.registerDependencyCheck(project, projectOptions);
    // ... 省略路径检查、模块检查等、构建参数监听器
    // AGP版本检查
    AgpVersionChecker.enforceTheSamePluginVersions(project);
    // 构建流程Task执行的监听器
    RecordingBuildListener buildListener = ProfilerInitializer.init(project, projectOptions);
    ProfileAgent.INSTANCE.register(project.getName(), buildListener);
    threadRecorder = ThreadRecorder.get();
    //... 代码省略
    // 重点
    // 1. 配置项目
    threadRecorder.record(
            ExecutionType.BASE_PLUGIN_PROJECT_CONFIGURE,
            project.getPath(),
            null,
            this::configureProject);
    // 2. 配置扩展
    threadRecorder.record(
            ExecutionType.BASE_PLUGIN_PROJECT_BASE_EXTENSION_CREATION,
            project.getPath(),
            null,
            this::configureExtension);
    // 3. 创建Task
    threadRecorder.record(
            ExecutionType.BASE_PLUGIN_PROJECT_TASKS_CREATION,
            project.getPath(),
            null,
            this::createTasks);
}
复制代码

其中的重点方法我已经标注出来了,分别是配置项目、配置扩展和创建Task。

第三步 配置Project

需要注意的是,此配置并不是对应 Gradle 生命周期的配置,而是针对当前 Project 做一些配置工作。

private void configureProject() {
    // ... 执行大量的Service
    // 依赖版本相关
    Provider<ConstraintHandler.CachedStringBuildService> cachedStringBuildServiceProvider =
            new ConstraintHandler.CachedStringBuildService.RegistrationAction(project)
                    .execute();
    // maven缓存相关
    Provider<MavenCoordinatesCacheBuildService> mavenCoordinatesCacheBuildService =
            new MavenCoordinatesCacheBuildService.RegistrationAction(
                    project, cachedStringBuildServiceProvider)
                    .execute();
    // 依赖库相关
    new LibraryDependencyCacheBuildService.RegistrationAction(project).execute();
    // aapt准备工作
    new Aapt2WorkersBuildService.RegistrationAction(project, projectOptions).execute();
    new Aapt2DaemonBuildService.RegistrationAction(project).execute();
    new SyncIssueReporterImpl.GlobalSyncIssueService.RegistrationAction(
            project, SyncOptions.getModelQueryMode(projectOptions))
            .execute();
    // SDK相关
    Provider<SdkComponentsBuildService> sdkComponentsBuildService =
            new SdkComponentsBuildService.RegistrationAction(
                    project,
                    projectOptions,
                    project.getProviders()
                            .provider(() -> extension.getCompileSdkVersion()),
                    project.getProviders()
                            .provider(() -> extension.getBuildToolsRevision()),
                    project.getProviders().provider(() -> extension.getNdkVersion()),
                    project.getProviders().provider(() -> extension.getNdkPath()))
                    .execute();
    // Enforce minimum versions of certain plugins
    GradlePluginUtils.enforceMinimumVersionsOfPlugins(project, issueReporter);
    // Apply the Java plugin
    project.getPlugins().apply(JavaBasePlugin.class);
    dslServices =
            new DslServicesImpl(
                    projectServices,
                    new DslVariableFactory(syncIssueReporter),
                    sdkComponentsBuildService);
    // 消息打印服务注册
    MessageReceiverImpl messageReceiver =
            new MessageReceiverImpl(
                    SyncOptions.getErrorFormatMode(projectOptions),
                    projectServices.getLogger());
    // ... 省略
    createLintClasspathConfiguration(project);
}
复制代码

我对上述代码的理解是创建Task前的准备工作,并且,上面代码中描述的 xxxAction 也很容易让人迷惑,也并不是对应 Task 中的 Action。

第四步 确认扩展

确认扩展对应的方法就是 configureExtension

通常在 app 模块下的 build.gradle 文件中,常常会有诸如此类的配置:

android {
    compileSdk 32

    defaultConfig {
        applicationId "com.qidian.test"
        minSdk 21
        targetSdk 32
        versionCode 1
        versionName "1.0"

        testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"
    }

    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'proguard-rules.pro'
        }
        debug {
            minifyEnabled false
        }
    }
    compileOptions {
        sourceCompatibility JavaVersion.VERSION_1_8
        targetCompatibility JavaVersion.VERSION_1_8
    }
    kotlinOptions {
        jvmTarget = '1.8'
    }
}
复制代码

configureExtension 的目的就是为了将此类的脚本信息转化成代码可以识别的信息:

private void configureExtension() {
    // Gradle DSL的帮助类
    DslServices dslServices = globalScope.getDslServices();
    final NamedDomainObjectContainer<BaseVariantOutput> buildOutputs =
            project.container(BaseVariantOutput.class);
    // ... 代码省略
    // ... variant 的工厂类以及管理等等
    variantFactory = createVariantFactory(projectServices, globalScope);
    variantInputModel =
            new LegacyVariantInputManager(
                    dslServices,
                    variantFactory.getVariantType(),
                    new SourceSetManager(
                            project,
                            isPackagePublished(),
                            dslServices,
                            new DelayedActionsExecutor()));
    // 创建扩展
    extension =
            createExtension(
                    dslServices, globalScope, variantInputModel, buildOutputs, extraModelInfo);
    globalScope.setExtension(extension);
    variantManager =
            new VariantManager<>(
                    globalScope,
                    project,
                    projectServices.getProjectOptions(),
                    extension,
                    variantFactory,
                    variantInputModel,
                    projectServices,
                    threadRecorder);
    registerModels(
            registry,
            globalScope,
            variantInputModel,
            extension,
            extraModelInfo);
    // create default Objects, signingConfig first as its used by the BuildTypes.
    variantFactory.createDefaultComponents(variantInputModel);
    // ...
}
复制代码

简单看一下代码即可,发现大部分的代码都跟 variant 和扩展相关。

再关注一下生成的扩展,BasePlugin#createExtension 是个抽象方法,最终交给了 AppPlugin#createExtension 方法:

protected AppExtension createExtension(
        @NonNull DslServices dslServices,
        @NonNull GlobalScope globalScope,
        @NonNull
                DslContainerProvider<DefaultConfig, BuildType, ProductFlavor, SigningConfig>
                dslContainers,
        @NonNull NamedDomainObjectContainer<BaseVariantOutput> buildOutputs,
        @NonNull ExtraModelInfo extraModelInfo) {
    return project.getExtensions()
            .create(
                    "android",
                    getExtensionClass(),
                    dslServices,
                    globalScope,
                    buildOutputs,
                    dslContainers.getSourceSetManager(),
                    extraModelInfo,
                    new ApplicationExtensionImpl(dslServices, dslContainers));
}
复制代码

乍看似乎还是不太熟悉,但是如果开发过插件,你一定知道 AppExtension,它可以获取到上面提及的 build.gradle 下的 android {} 中的任何信息。

第五步 创建Task

这应该是最重要的一步了,创建 Task 就在 BasePlugin#createTasks 方法:

private void createTasks() {
    // 注册跟Variant不相关的任务
    threadRecorder.record(
            ExecutionType.TASK_MANAGER_CREATE_TASKS,
            project.getPath(),
            null,
            () ->
                    TaskManager.createTasksBeforeEvaluate(
                            globalScope,
                            variantFactory.getVariantType(),
                            extension.getSourceSets()));
    // 等到Gradle配置阶段完成后,注册跟Variant相关的任务
    project.afterEvaluate(
            CrashReporting.afterEvaluate(
                    p -> {
                        variantInputModel.getSourceSetManager().runBuildableArtifactsActions();
                        threadRecorder.record(
                                ExecutionType.BASE_PLUGIN_CREATE_ANDROID_TASKS,
                                project.getPath(),
                                null,
                                this::createAndroidTasks);
                    }));
}
复制代码

这个方法里面主要有两个方法:

  • TaskManager#createTasksBeforeEvaluate: 静态方法表示在 Project 配置前,会创建一批 Task。
  • createAndroidTasks:注册了一个配置生命周期完成后的回调,等到 Project 配置完成后,Variant 已经确定完毕,又会创建一批 Task。

TaskManager#createTasksBeforeEvaluate 里面是一大段注册 Task 的代码,感兴趣可以自己查看源码。

第六步 配置完成后创建Task

等 Project 进入配置生命周期的回调,进入方法 createAndroidTasks

final void createAndroidTasks() {
    if (extension.getCompileSdkVersion() == null) {
        // ... compileSdkVersion 相关
    }
    // ...
    // get current plugins and look for the default Java plugin.
    if (project.getPlugins().hasPlugin(JavaPlugin.class)) {
        throw new BadPluginException(
                "The 'java' plugin has been applied, but it is not compatible with the Android plugins.");
    }
    // ...

    // 设置一些配置
    ProcessProfileWriter.getProject(project.getPath())
            .setCompileSdk(extension.getCompileSdkVersion())
            .setBuildToolsVersion(extension.getBuildToolsRevision().toString())
            .setSplits(AnalyticsUtil.toProto(extension.getSplits()));

    String kotlinPluginVersion = getKotlinPluginVersion();
    if (kotlinPluginVersion != null) {
        ProcessProfileWriter.getProject(project.getPath())
                .setKotlinPluginVersion(kotlinPluginVersion);
    }
    AnalyticsUtil.recordFirebasePerformancePluginVersion(project);
    // 注释一 创建Variant
    variantManager.createVariants();
    List<ComponentInfo<VariantT, VariantPropertiesT>> variants =
            variantManager.getMainComponents();
    TaskManager<VariantT, VariantPropertiesT> taskManager =
            createTaskManager(
                    variants,
                    variantManager.getTestComponents(),
                    !variantInputModel.getProductFlavors().isEmpty(),
                    globalScope,
                    extension,
                    threadRecorder);
    // 注释二 创建Task
    taskManager.createTasks();

    // ...

    // 注释三 创建 Task configure compose related tasks.
    taskManager.createPostApiTasks();

    // now publish all variant artifacts for non test variants since
    // tests don't publish anything.
    for (ComponentInfo<VariantT, VariantPropertiesT> component : variants) {
        component.getProperties().publishBuildArtifacts();
    }

    // ...
    variantManager.setHasCreatedTasks(true);
    // notify our properties that configuration is over for us.
    GradleProperty.Companion.endOfEvaluation();
}
复制代码

首先,从注释一中可以看出,所有的 Variant 在这一步已经创建完成了。

接着,从注释二和注释三我们可以看出,createAndroidTasks 先后两次使用 taskManager 创建 Task。

第七步 TaskManager第一次创建多个Task

第一次创建 Task 使用的 TaskManager#createTasks 方法,点进这个方法:

public void createTasks() {
    // lint相关的Task
    taskFactory.register(new PrepareLintJarForPublish.CreationAction(globalScope));
    // create a lifecycle task to build the lintChecks dependencies
    taskFactory.register(
            COMPILE_LINT_CHECKS_TASK,
            task -> task.dependsOn(globalScope.getLocalCustomLintChecks()));
    // Create top level test tasks.
    createTopLevelTestTasks();
    // 重点,遍历VariantCreate tasks for all variants (main and tests)
    for (ComponentInfo<VariantT, VariantPropertiesT> variant : variants) {
        createTasksForVariant(variant, variants);
    }
    // Test相关的Task
    for (ComponentInfo<
            TestComponentImpl<? extends TestComponentPropertiesImpl>,
            TestComponentPropertiesImpl>
            testComponent : testComponents) {
        createTasksForTest(testComponent);
    }
    // 信息记录相关的Task
    createReportTasks();
}
复制代码

里面依然注册了很多 Task,Lint、测试和信息记录相关的 Task等。

其中最重要的还是获取在上面创建好的的 Variant,遍历执行 createTasksForVariant 方法,我们看看它为每一个 Variant 注册了哪些方法:

private void createTasksForVariant(
        @NonNull ComponentInfo<VariantT, VariantPropertiesT> variant,
        @NonNull List<ComponentInfo<VariantT, VariantPropertiesT>> variants) {
    // ... 省略
    createAssembleTask(variantProperties);
    if (variantType.isBaseModule()) {
        createBundleTask(variantProperties);
    }
    doCreateTasksForVariant(variant, variants);
}
复制代码

大家对 createAssembleTask 这个方法肯定很熟悉,因为我们每次打包都是使用的 assembleDebug 或者 assembleRelease 这样的命令,这个方法就是创建 Assemble 对应的 Task。

doCreateTasksForVariant 方法就是创建跟 Variant 相关 Task 的方法,不过在 TaskManager 中,它是一个抽象方法,交给了 ApplicationTaskManager 去实现。

那么它里面到底创建了哪些 Task 呢?往后面翻,后面的图片会告诉你!

第八步 TaskManager第二次创建多个Task

第二次创建多个 Task 调用的是 TaskManager#createPostApiTasks 方法,主要跟 ViewBinding、DataBinding 和 Kotlin 编译相关的 Task,感兴趣的可以看一下。

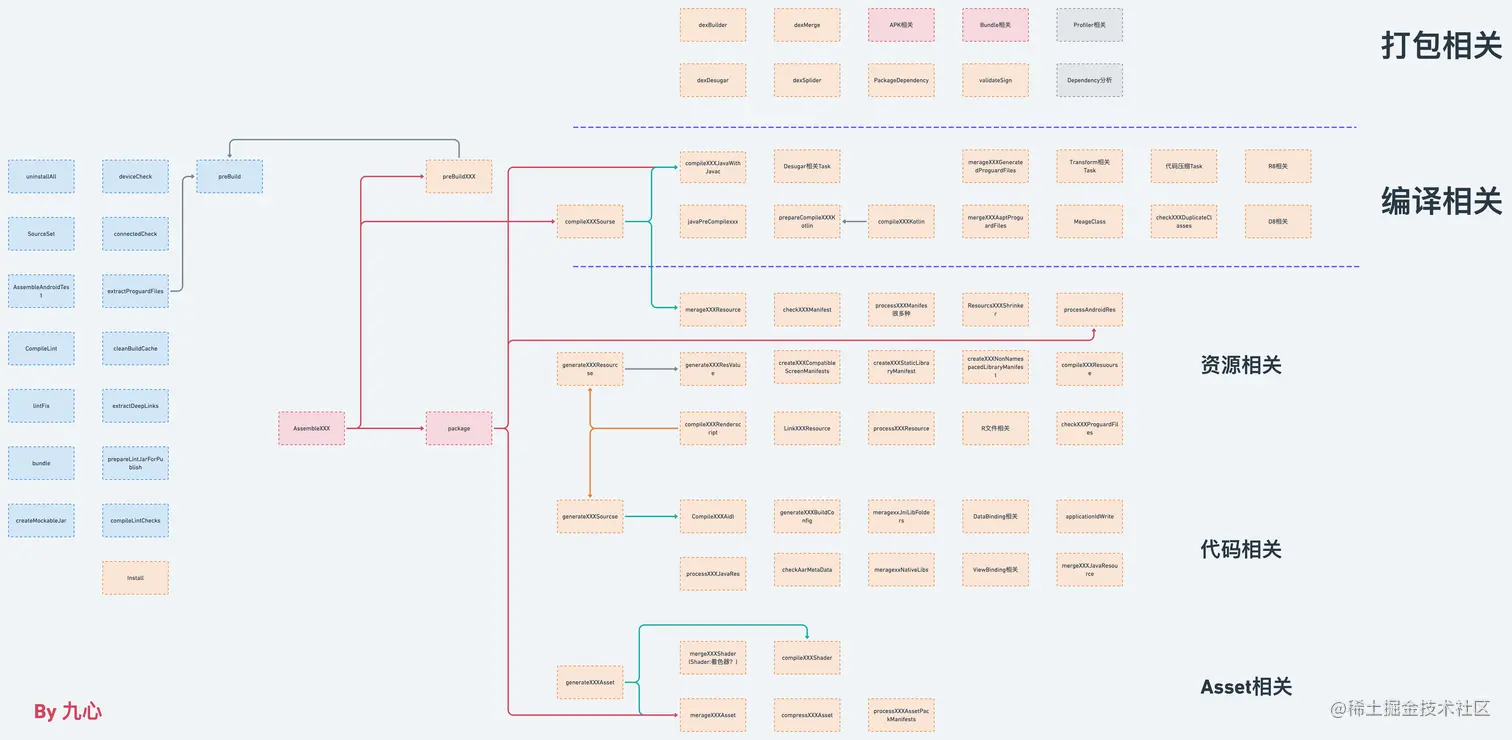

这里就不一一和同学们分析了,直接看图:


简单的解释一下:

  • 蓝色的:Gradle 配置阶段前 createTasksBeforeEvaluate 注册的 Task
  • 橙色:Gradle 配置阶段完成后创建的 Task
  • 红色:重要的 Task
  • 箭头:依赖关系(并不是所有)

当然,我并没有把所有的 Task 都列出来,依赖关系也只把我看见的列出来(代码太多,并没有都阅读)。

如果我们将上面的图片和之前官方的打包流程图结合起来,发现很多都是可以对应起来的:

  1. 前面有 AIDL、Source Code、Resource资源文件这类的处理 Task
  2. 中期有 Class 编译相关、代码混淆相关的 Task
  3. 后期又有创建合并 Dex以及打包 Apk 相关的 Task

而且,Task 之间都有依赖关系(图中并没有展现),比如我通过命令:

./gradlew assembleDebug
复制代码

这个命令会调用 assembleDebug 对应的 Task,在此之前,它会执行完前面依赖的 Task,比如资源处理、编译相关、打包生成我们想要的APK等等。

到这儿,这个源码就分析的差不多了,回到第二步,BasePluginapply 方法里面,还执行了 pluginSpecificApply 方法,不过这个方法是一个空方法。

总结

这片文章的目的是希望大家对 AGP 有一个轮廓,AGP 主要做了什么?

可以发现,AGP 中注册的大部分 Task 都是为了打包服务的,每个小的 Task 都是打包这个流水线的螺丝钉。

下篇文章再和大家分析一下 Transform 的流程,下期见!

如果觉得本文不错,「点赞」是最好的肯定!

参考文章:

《🍵补齐Android技能树——从AGP构建过程到APK打包过程》
《【Android 修炼手册】Gradle 篇 -- Gradle 源码分析》

分类:
Android
标签:
收藏成功!
已添加到「」, 点击更改
