前言

  • 关于作者：励志不秃头的一个CURD的Java农民工
  • 关于文章：上次说了写kafka的基本概念，在文章的最后说了未待续，所以这次就来点不基本的概念吧，相信看完对kafka的认识会更上一个阶段的。

kafka Broker

核心总控制器Controller

在Kafka集群中会有一个或者多个broker，其中有一个broker会被选举为控制器（Kafka Controller），它负责管理整个集群中所有分区和副本的状态。

  • 当某个分区的leader副本出现故障时，由控制器负责为该分区选举新的leader副本。
  • 当检测到某个分区的ISR集合发生变化时，由控制器负责通知所有broker更新其元数据信息。
  • 当使用kafka-topics.sh脚本为某个topic增加分区数量时，同样还是由控制器负责让新分区被其他节点感知到。

Controller选举机制

  1. 在kafka集群启动时，每个broker都会尝试在zookeeper创建一个/controller节点，zookeeper会保证有且仅有一个broker能创建成功，这个broker就会成为整个集群的总控制器，集群其他broker会一直监听这个临时节点
  2. 在controller角色的broker宕机了，此时zookeeper临时节点会消失，其余broker会发现临时节点消失，就会竞争再次创建临时节点，zookeeper又会保证有且仅有一个broker能创建成功，成为新的Controller

Controller的职责

  1. 监听broker相关的变化
    • 为Zookeeper中的/brokers/ids/节点添加BrokerChangeListener，用来处理broker增减的变化。
  2. 监听topic相关的变化
    • 为Zookeeper中的/brokers/topics节点添加TopicChangeListener，用来处理topic增减的变化
    • 为Zookeeper中的/admin/delete_topics节点添加TopicDeletionListener，用来处理删除topic的动作
  3. 从Zookeeper中读取获取当前所有与topic、partition以及broker有关的信息并进行相应的管理。
    • 对于所有topic所对应的Zookeeper中的/brokers/topics/[topic]节点添加PartitionModificationsListener，用来监听topic中的分区分配变化
  4. 更新集群的元数据信息（Metadata），同步到其他普通的broker节点中。

消息分发

发布机制

采用push模式发布到broker，每条消息都被append到patition中，属于顺序写磁盘，保证了kafka吞吐率

消息路由分发

  1. 指定了patition，直接使用
  2. 指定了key，根据key的hashcode对patition的数量取余，例如：有8个patition，key是1；那么"1".hashCode() % 8=1
  3. 自定义消息路由
  4. 如果没有指定patition和key，默认时随机分片
key：ProducerConfig.PARTITIONER_CLASS_CONFIG
value：自定义实现的消息路由路径
properties.put(ProducerConfig.PARTITIONER_CLASS_CONFIG,"com.xx.SamplePartition");


public class SamplePartition implements Partitioner {
    @Override
    public int partition(String topic, Object key, byte[] keyBytes, Object value, byte[] valueBytes, Cluster cluster) {
        /*
            key-1
            key-2
            key-3
         */
        String keyStr = key + "";
        String keyInt = keyStr.substring(4);
        System.out.println("keyStr : "+keyStr + "keyInt : "+keyInt);

        int i = Integer.parseInt(keyInt);

        return i%2;
    }

    @Override
    public void close() {

    }

    @Override
    public void configure(Map<String, ?> configs) {

    }
}

写入流程

  1. producer 先从 zookeeper 的 "/brokers/.../state" 节点找到该 partition 的 leader
  2. producer 将消息发送给该 leader
  3. leader 将消息写入本地 log
  4. followers 从 leader pull 消息，写入本地 log 后 向leader 发送 ACK
  5. leader 收到所有 ISR 中的 replica 的 ACK 后，增加 HW（high watermark，最后 commit 的 offset） 并向 producer 发送 ACK

Topic消息副本机制

kafka为了提高partion的可靠性而设计出来的，避免当其中一个partition不可用的时候，这部分数据就无法消费，因此kafka提供了副本的概念，通过副本机制来实现冗余备份

每个分区可以有多个副本，在副本集合中会存在一个leader的副本，所有读写请求都是由leader副本来处理，其余的副本都作为follower副本，follower副本会从leader副本同步消息日志，具有一定的消息延时，一般情况下，同一个分区的多个副本会被均匀分配到集群中不同的broker上，当leader不可用后，可以重新选举新的leader副本对外提供服务，副本机制提高了kafka集群的高可用；topic一般建议设置副本数为>=2

ISR副本

包含了leader副本和所有与leader副本保持同步的follower副本，是整个副本集合的子集
ISR数据保存在Zookeeper的 /brokers/topics//partitions//state节点中

ISR集合中的副本必须满足两个条件:

  1. 副本所在节点必须维持着与zookeeper的连接
  2. 副本最后一条消息的offset与leader副本的最后一条消息的offset之间的差值不能超过指定的阈值(replica.lag.time.max.ms) ；
    • replica.lag.time.max.ms：如果该follower在此时间间隔内一直没有追上过leader的所有消息，则该follower就会被剔除isr列表

follower副本把leader副本LEO之前的日志全部同步完成时，则认为follower副本已经追赶上了leader副本，这个时候会更新这个副本的lastCaughtUpTimeMs标识，kafk副本管理器会启动一个副本过期检查的定时任务，这个任务会定期检查当前时间与副本的lastCaughtUpTimeMs的差值是否大于参数 replica.lag.time.max.ms 的值，如果大于，则会把这个副本踢出ISR集合

副本的leader选举

controller感知到分区leader所在的broker挂了(controller监听了很多zk节点可以感知到broker存活)

controller会从ISR列表(参数unclean.leader.election.enable=false的前提下)里挑第一个broker作为leader(第一个broker最先放进ISR列表，可能是同步数据最多的副本)——一致性

如果参数unclean.leader.election.enable为true，代表在ISR列表里所有副本都挂了的时候可以在ISR列表以外的副本中选leader，这种设置，可以提高可用性，但是选出的新leader有可能数据少很多。

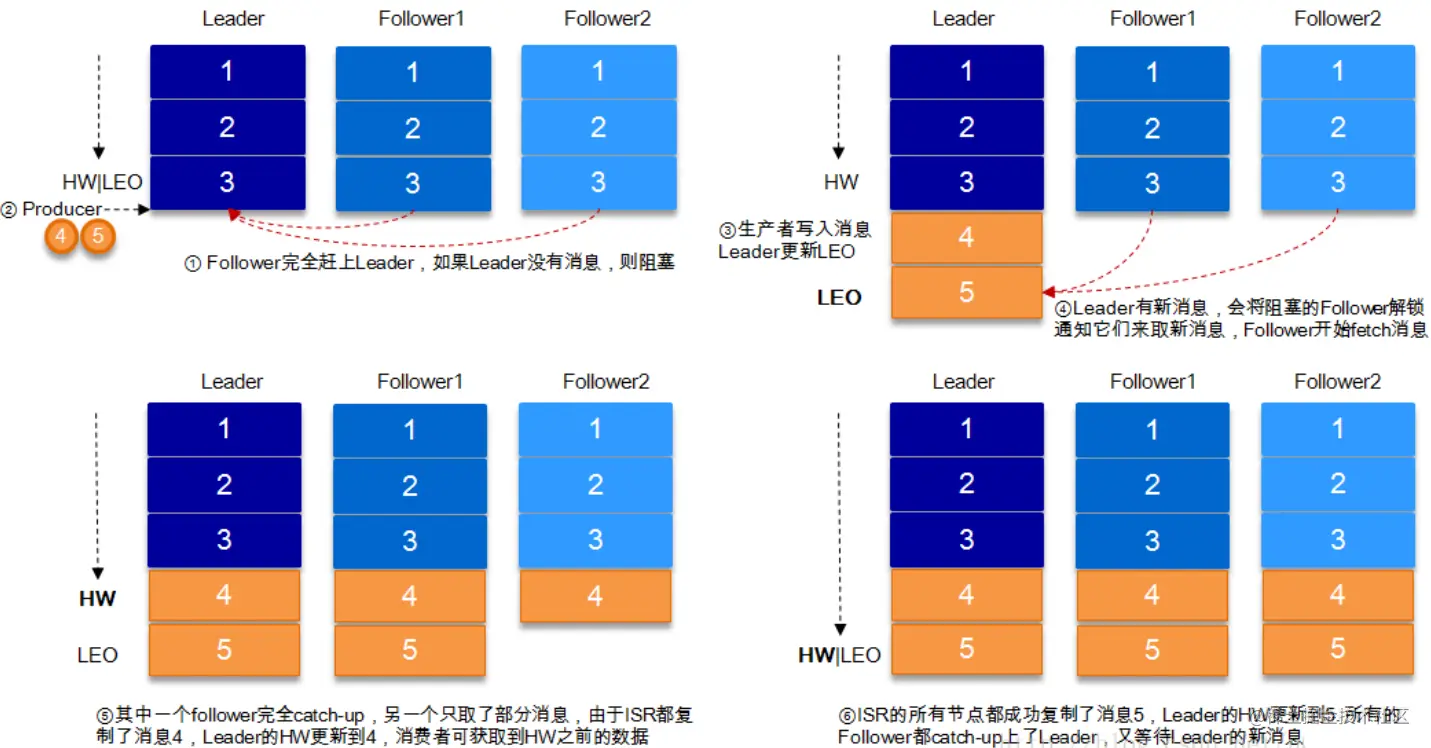

HW与LEO详解

HW俗称高水位，HighWatermark的缩写，取一个partition对应的ISR中最小的LEO(log-end-offset)作为HW，consumer最多只能消费到HW所在的位置。

每个replica都有HW,leader和follower各自负责更新自己的HW的状态。对于leader新写入的消息，consumer不能立刻消费，leader会等待该消息被所有ISR中的replicas同步后更新HW，此时消息才能被consumer消费。这样就保证了如果leader所在的broker失效，该消息仍然可以从新选举的leader中获取。对于来自内部broker的读取请求，没有HW的限制。

总结：

  • Kafka的复制机制既不是完全的同步复制，也不是单纯的异步复制。
    • 事实上，同步复制要求所有能工作的follower都复制完，这条消息才会被commit，这种复制方式极大的影响了吞吐率。
    • 而异步复制方式下，follower异步的从leader复制数据，数据只要被leader写入log就被认为已经commit，这种情况下如果follower都还没有复制完，落后于leader时，突然leader宕机，则会丢失数据。而Kafka的这种使用ISR的方式则很好的均衡了确保数据不丢失以及吞吐率。
  • 需要结合消息发送端对发出消息持久化机制参数acks的设置
  • 随着follower副本不断和leader副本进行数据同步，follower副本的LEO会慢慢后移并且追赶到leader副本，这个追赶上的判断标准是当前副本的LEO是否大于或者等于leader副本的HW，这个追赶上也会使得被踢出的follower副本重新加入到ISR集合中。

副本数据同步原理

初始状态
  1. 初始状态下，leader和follower的HW和LEO都是0，leader副本会保存remote LEO，表示所有followerLEO，也会被初始化为0，这个时候，producer没有发送消息
  2. follower会不断地个leader发送FETCH请求，但是因为没有数据，这个请求会被leader寄存，当在指定的时间之后会强制完成请求，这个时间配置是(replica.fetch.wait.max.ms)，如果在指定时间内producer有消息发送过来，那么kafka会唤醒fetch请求，让leader继续处理
第一种情况——leader处理完producer请求之后，follower发送一个fetch请求过来

  1. 生产者发送了一条消息，leader处理完producer请求后，leader副本收到请求后：

    1. 把消息追加到log文件，同时更新leader副本的LEO，LEO = 1
    2. 尝试更新leader HW值。这个时候由于follower副本还没有发送fetch请求，那么leader的remoteLEO仍然是0。leader会比较自己的LEO以及remote LEO的值发现最小值是0，与HW的值相同，所以不会更新HW，remote LEO = 0，HW=0

  2. follower发送一个fetch请求过来，leader处理逻辑：

    1. 读取log数据、更新remote LEO=0(follower还没有写入这条消息，这个值是根据follower的fetch请求中的offset来确定的)
    2.  尝试更新HW，因为这个时候LEO和remoteLEO还是不一致，所以仍然是HW=0
    3. 把消息内容和当前分区的HW值发送给follower副本，HW=0

  3. follower副本收到response以后

    1. 将消息写入到本地log，同时更新follower的LEO，LEO = 1
    2. 更新follower HW，本地的LEO和leader返回的HW进行比较取小的值，所以仍然是0，HW=0

扩展：

  • local LEO更新：本地LEO值，是依赖于实际消息的消息写入来更新的，follower发送FETCH请求并得到leader的数据响应时，每当一条消息写入底层日志成功那么local LEO就+1。
  • remote LEO更新：上面看到了follower local LEO值更新是发生在FETCH请求成功响应且消息成功写入时，而remote LEO 也就是leader上存储的follower LEO，是在这个环节之前，在收到请求之后拉取对应的消息log，响应之前来更新remote LEO的值的。

第一次交互结束以后，HW仍然还是0，这个值会在下一次follower发起fetch请求时被更新

  1. follower发第二次fetch请求，leader收到请求以后：
    1. 读取log数据
    2. 更新remote LEO=1， 因为这次fetch携带的offset是1，remote LEO=1
    3. 更新当前分区的HW，这个时候leader LEO和remote LEO都是1，所以HW的值也更新为1，HW=1
    4. 把数据和当前分区的HW值返回给follower副本，这个时候如果没有数据，则返回为空
  2. follower副本收到response以后
    1. 如果有数据则写本地日志，并且更新
    2. 更新follower的HW值，HW=1

目前为止，数据的同步就完成了，意味着消费端能够消费offset=1这条消息。

第二种情况

由于leader副本暂时没有数据过来，所以follower的fetch会被阻塞，直到等待超时或者leader接收到新的数据。当leader收到请求以后会唤醒处于阻塞的fetch请求。处理过程基本上和前面说的一致

  1. leader将消息写入本地日志，更新Leader的LEO
  2. 唤醒follower的fetch请求
  3. 更新HW（上方两阶段）

数据丢失

min.insync.replicas，这个参数表示ISR集合中的最少副本数，默认值是1，并只有在acks=all或-1时才有效。

  • acks与min.insync.replicas搭配使用，才能为消息提供最高的持久性保证。
  • 因为leader副本默认就包含在ISR中，如果ISR中只有1个副本，acks=all也就相当于acks=1了，引入min.insync.replicas的目的就是为了保证下限：不能只满足于ISR全部写入，还要保证ISR中的写入个数不少于min.insync.replicas。
  • 常见的场景是创建一个三副本（即replication.factor=3）的topic，最少同步副本数设为2（即min.insync.replicas=2），acks设为all，以保证最高的消息持久性。
丢失原因

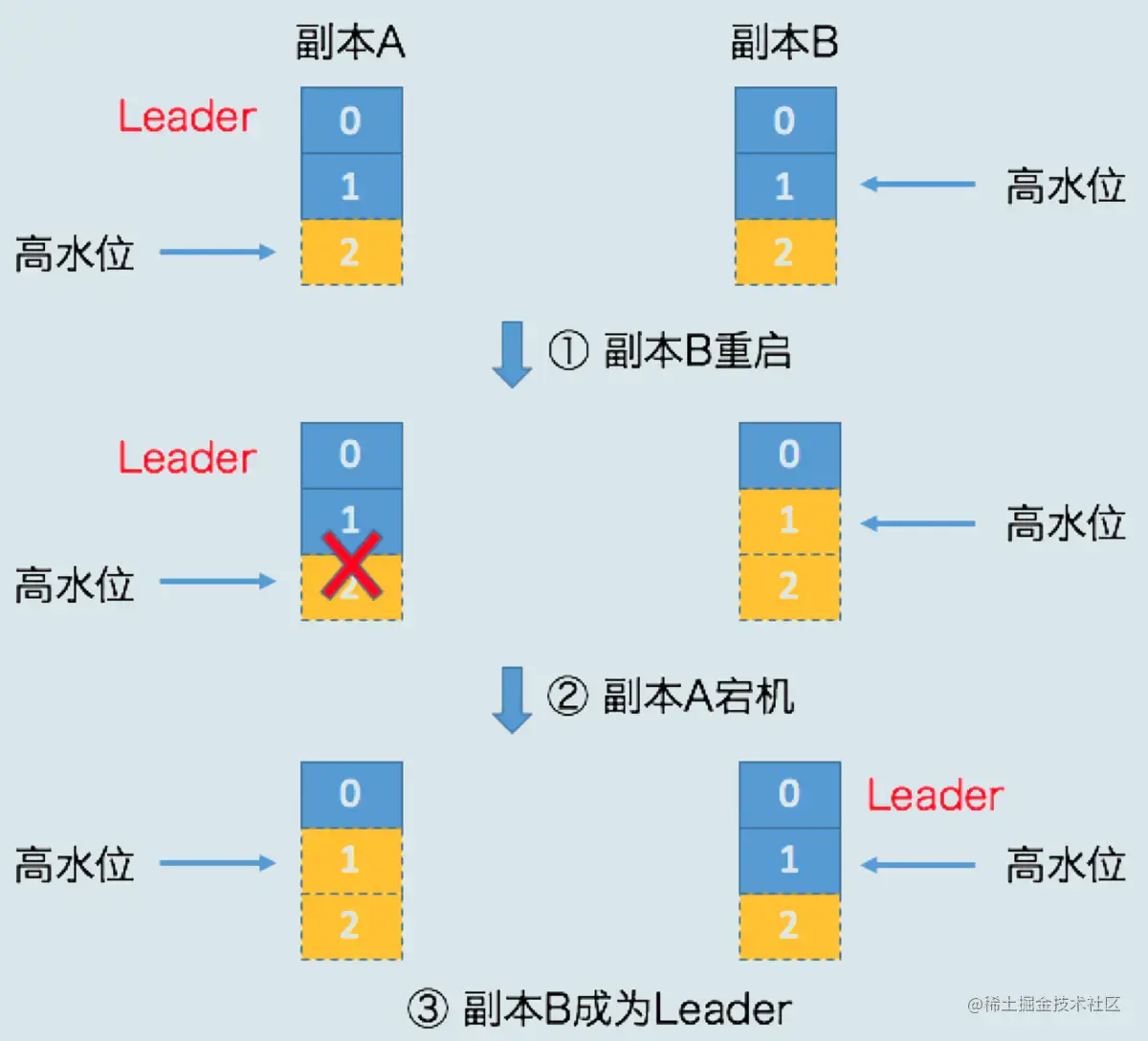

当我们设置min.insync.replicas = 1 时，一旦消息被写入leader端log即被认为是“已提交”，而延迟一轮FETCH RPC更新HW值的设计使得follower HW值是异步延迟更新的，倘若在这个过程中leader发生变更，那么成为新leader的follower的HW值就有可能是过期的，使得clients端认为是成功提交的消息被删除。 数据丢失场景：

  1. 开始时，副本 A 和副本 B 都处于正常状态，A 是 Leader 副本。某个使用了默认 acks 设置的生产者程序向 A 发送了两条消息，A 全部写入成功，此时 Kafka 会通知生产者说两条消息全部发送成功。
  2. Leader 副本的高水位也已经更新了，但 Follower 副本高水位还未更新倘若此时副本 B 所在的 Broker 宕机，当它重启回来后，副本 B 会执行日志截断操作，将 LEO 值调整为之前的高水位值，也就是 1。这就是说，位移值为 1 的那条消息被副本 B 从磁盘中删除，此时副本 B 的底层磁盘文件中只保存有 1 条消息，即位移值为 0 的那条消息。
  3. 当执行完截断操作后，副本 B 开始从 A 拉取消息，执行正常的消息同步。如果就在这个节骨眼上，副本 A 所在的 Broker 宕机了，那么 Kafka 就别无选择，只能让副本 B 成为新的 Leader
  4. 当 A 回来后，需要执行相同的日志截断操作，即将高水位调整为与 B 相同的值，也就是 1。这样操作之后，位移值为 1 的那条消息就从这两个副本中被永远地抹掉了。这就是上图展示的数据丢失场景。
解决方案

在kafka0.11.0.0版本之后，引入了一个leader epoch来解决这个问题

leader epoch：由 epoch+offset 组成

  • epoch代表leader的版本号，从0开始递增，当leader发生过变更，epoch就+1
  • offset则是对应这个epoch版本的leader写入第一条消息的offset

eg：(0,0), (1,50) ,表示第一个leader从offset=0开始写消息，一共写了50条。第二个leader版本号是1，从offset=50开始写

这个信息会持久化在对应的分区的本地磁盘上，文件名是 /tmp/kafka-log/topic/leader-epoch-checkpoint 。
leader broker中会保存这样一个缓存，并且定期写入到checkpoint文件中

当leader写log时它会尝试更新整个缓存: 如果这个leader首次写消息，则会在缓存中增加一个条目；否则就不做更新。而每次副本重新成为leader时会查询这部分缓存，获取出对应leader版本的offset 情况分析 follower宕机并且恢复之后，有两种情况

  1. 如果这个时候leader副本没有挂，也就是意味着没有发生leader选举，那么follower恢复之后并不会去截断自己的日志，而是先发送一个OffsetsForLeaderEpochRequest请求给到leader副本，leader副本收到请求之后返回当前的LEO。

    1. 如果follower副本的leaderEpoch和leader副本的epoch相同， leader的leo只可能大于或者等于follower副本的leo值，所以这个时候不会发生截断
    2. 如果follower副本和leader副本的epoch值不同，发生截断

  2. 如果leader副本宕机了重新选举新的leader，那么原本的follower副本就会变成leader，意味着epoch从0变成1，使得原本follower副本中LEO的值的到了保留。

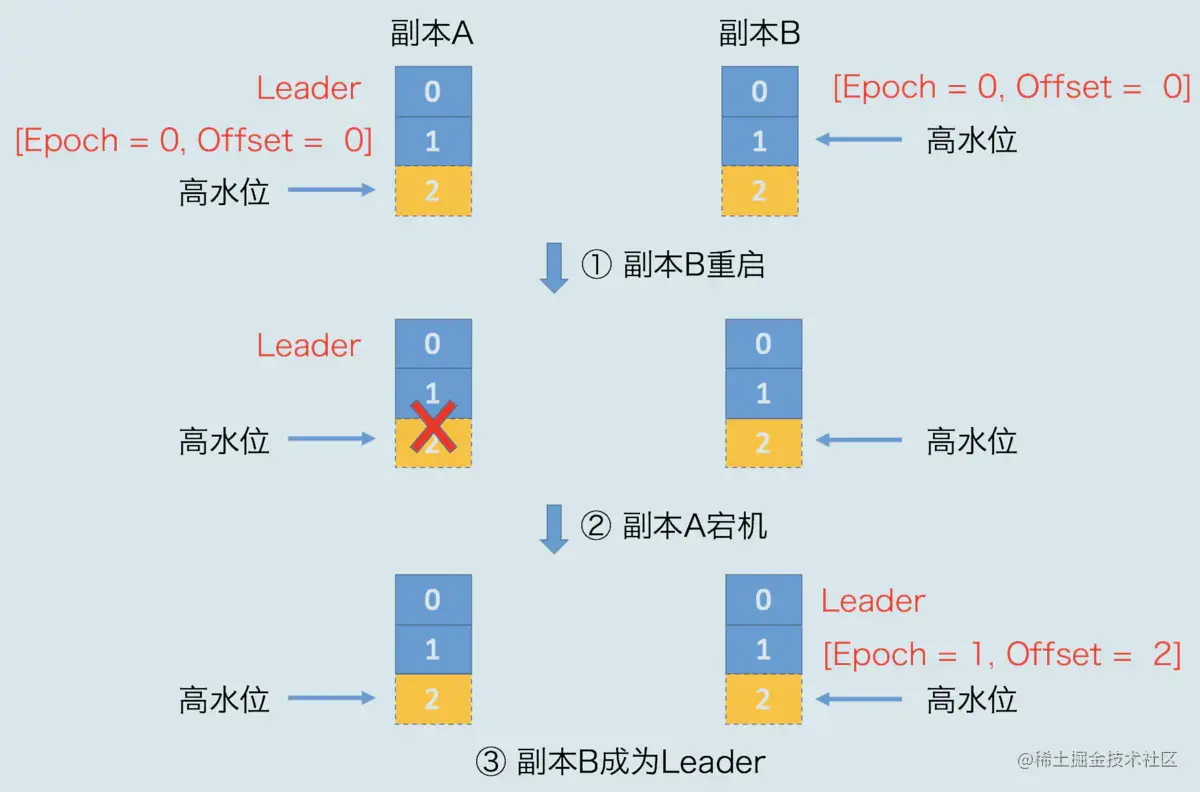

举例分析 场景和之前大致是类似的，只不过引用 Leader Epoch 机制后，Follower 副本 B 重启回来后，需要向 A 发送一个特殊的请求去获取 Leader 的 LEO 值。在这个例子中，该值为 2。当获知到 Leader LEO=2 后，B 发现该 LEO 值不比它自己的 LEO 值小，而且缓存中也没有保存任何起始位移值 > 2 的 Epoch 条目，因此 B 无需执行任何日志截断操作。这是对高水位机制的一个明显改进，即副本是否执行日志截断不再依赖于高水位进行判断。

现在，副本 A 宕机了，B 成为 Leader。同样地，当 A 重启回来后，执行与 B 相同的逻辑判断，发现也不用执行日志截断，至此位移值为 1 的那条消息在两个副本中均得到保留。后面当生产者程序向 B 写入新消息时，副本 B 所在的 Broker 缓存中，会生成新的 Leader Epoch 条目：[Epoch=1, Offset=2]。之后，副本 B 会使用这个条目帮助判断后续是否执行日志截断操作。

这样，通过 Leader Epoch 机制，Kafka 完美地规避了这种数据丢失场景。

好了，以上就是Kafka的不基础概念，你以为这就结束了，当然不是，下一篇文章继续讲讲kafka的核心概念，这样，。我是新生代农民工L_Denny，我们下篇文章见。未待续。。。。。。
