前言

  • 自定义View是Android开发者必须了解的基础
  • 今天,我将手把手教你写一个自定义View,并理清自定义View所有应该的注意点

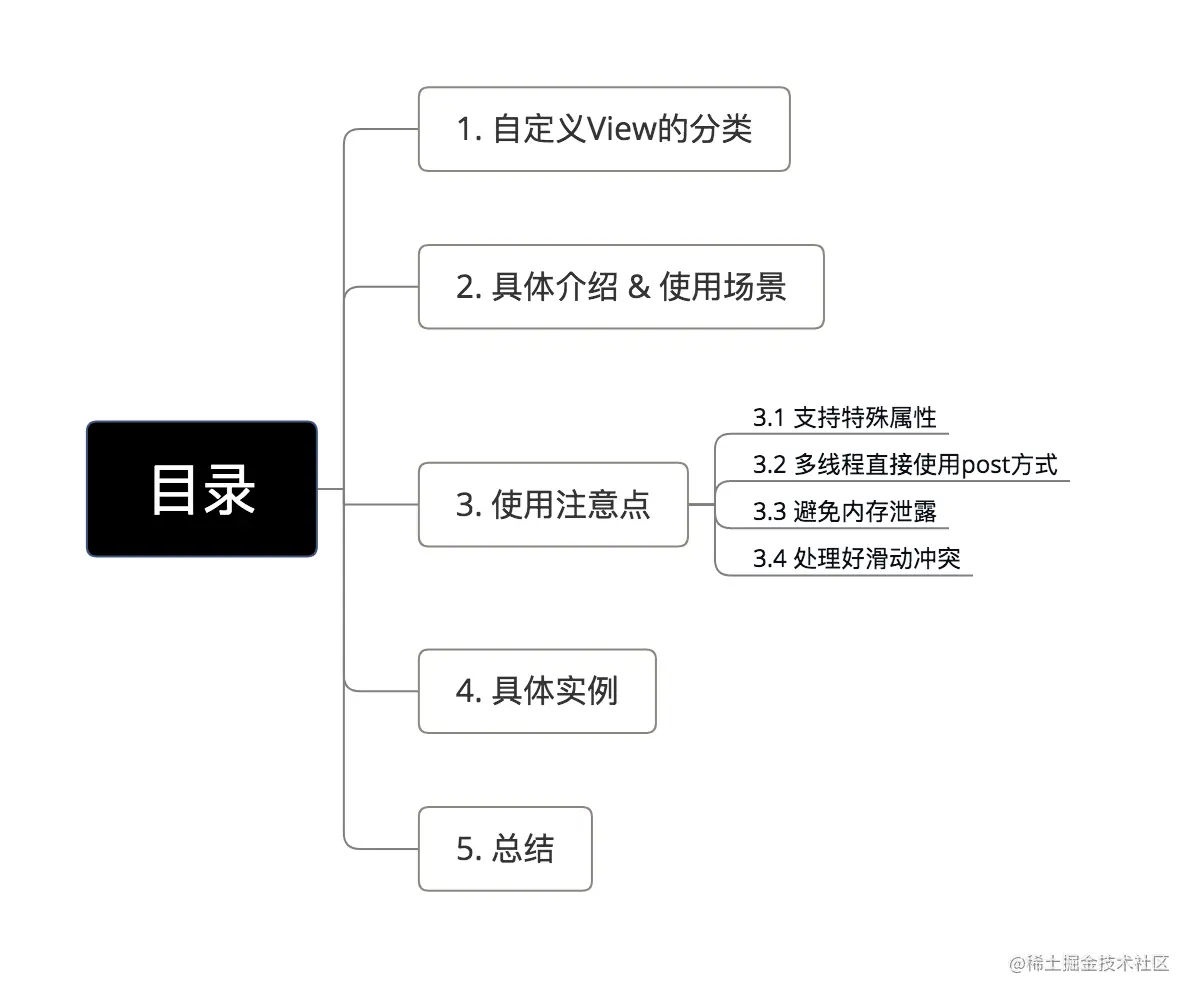

目录

示意图


1. 自定义View的分类

自定义View一共分为两大类,具体如下图:

分类


2. 具体介绍 & 使用场景

对于自定义View的类型介绍及使用场景如下图:

具体介绍 & 使用场景


3. 使用注意点

在使用自定义View时有很多注意点(坑),希望大家要非常留意:

使用注意点

3.1 支持特殊属性

  • 支持wrap_content 如果不在onMeasure()中对wrap_content作特殊处理,那么wrap_content属性将失效

具体原因请看文章:为什么你的自定义View wrap_content不起作用?

  • 支持padding & margin 如果不支持,那么paddingmargin(ViewGroup情况)的属性将失效
  1. 对于继承View的控件,padding是在draw()中处理
  2. 对于继承ViewGroup的控件,padding和margin会直接影响measure和layout过程

3.2 多线程应直接使用post方式

View的内部本身提供了post系列的方法,完全可以替代Handler的作用,使用起来更加方便、直接。

3.3 避免内存泄露

主要针对View中含有线程或动画的情况:当View退出或不可见时,记得及时停止该View包含的线程和动画,否则会造成内存泄露问题

启动或停止线程/ 动画的方式:

  1. 启动线程/ 动画:使用view.onAttachedToWindow(),因为该方法调用的时机是当包含View的Activity启动的时刻
  2. 停止线程/ 动画:使用view.onDetachedFromWindow(),因为该方法调用的时机是当包含View的Activity退出或当前View被remove的时刻

3.4 处理好滑动冲突

当View带有滑动嵌套情况时,必须要处理好滑动冲突,否则会严重影响View的显示效果。


4. 具体实例

接下来,我将用自定义View中最常用的继承View来说明自定义View的具体应用和需要注意的点

4.1 继承VIew的介绍


在下面的例子中,我将讲解:

  • 如何实现一个基本的自定义View(继承VIew)
  • 如何自身支持wrap_content & padding属性
  • 如何为自定义View提供自定义属性(如颜色等等)
  • 实例说明:画一个实心圆

4.2 具体步骤

  1. 创建自定义View类(继承View类)
  2. 布局文件添加自定义View组件及显示
  3. 注意点设置(支持wrap_content & padding属性自定义属性等等)

下面我将逐个步骤进行说明: 步骤1:创建自定义View类(继承View类)

/**
  * CircleView.java
  * 作用:绘制自定义View的具体内容
  * 需复写方法:onDraw()
  * 复写逻辑:具体绘制逻辑
  */
  public class CircleView extends View {

      // 设置画笔变量
      Paint mPaint1;

      // 自定义View有四个构造函数
      // 如果View是在Java代码里面new的,则调用第一个构造函数
      public CircleView(Context context){
          super(context);

          // 在构造函数里初始化画笔的操作
          init();
      }


      // 如果View是在.xml里声明的,则调用第二个构造函数
      // 自定义属性是从AttributeSet参数传进来的
      public CircleView(Context context,AttributeSet attrs){
          super(context, attrs);
          init();

      }

      // 不会自动调用
      // 一般是在第二个构造函数里主动调用
      // 如View有style属性时
      public CircleView(Context context,AttributeSet attrs,int defStyleAttr ){
          super(context, attrs,defStyleAttr);
          init();
      }


      // API21之后才使用
      // 不会自动调用
      // 一般是在第二个构造函数里主动调用
      // 如View有style属性时
      public  CircleView(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
          super(context, attrs, defStyleAttr, defStyleRes);
      }

      // 画笔初始化
      private void init() {

          // 创建画笔
          mPaint1 = new Paint ();
          // 设置画笔颜色为蓝色
          mPaint1.setColor(Color.BLUE);
          // 设置画笔宽度为10px
          mPaint1.setStrokeWidth(5f);
          //设置画笔模式为填充
          mPaint1.setStyle(Paint.Style.FILL);

      }

      // 关键点:复写onDraw()进行绘制
      @Override
      protected void onDraw(Canvas canvas) {

          super.onDraw(canvas);

          // 获取控件的高度和宽度
          int width = getWidth();
          int height = getHeight();

          // 设置圆的半径 = 宽,高最小值的2分之1
          int r = Math.min(width, height)/2;

          // 画出圆(蓝色)
          // 圆心 = 控件的中央,半径 = 宽,高最小值的2分之1
          canvas.drawCircle(width/2,height/2,r,mPaint1);
      }
  }

特别注意:

  1. View的构造函数一共有4个,具体使用请看:深入理解View的构造函数理解View的构造函数

  2. 对于绘制内容为何在复写onDraw()里实现,具体请看我写的文章:自定义View Draw过程- 最易懂的自定义View原理系列(4)

步骤2:在布局文件中添加自定义View类的组件及显示

/**
  * 1. 在布局文件中添加自定义View类的组件
  * activity_main.xml
  */
  <?xml version="1.0" encoding="utf-8"?>
  <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="scut.carson_ho.diy_view.MainActivity">

    <!-- 注意添加自定义View组件的标签名:包名 + 自定义View类名-->
    <!--  控件背景设置为黑色-->
    <scut.carson_ho.diy_view.CircleView
        android:layout_width="match_parent"
        android:layout_height="150dp"
        android:background="#000000"
</RelativeLayout>


/**
  * 2. 设置显示
  * MainActivity.java
  */
  public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
    }
}

至此,一个基本的自定义View已经实现了,运行效果如下图。

效果图

步骤3:注意点设置(支持wrap_content & padding属性自定义属性等等)

接下来继续看自定义View关于属性自定义的问题:

  • 如何手动支持wrap_content属性
  • 如何手动支持padding属性
  • 如何为自定义View提供自定义属性(如颜色等等)

a. 手动支持wrap_content属性

先来看wrap_content & match_parent属性的区别

// 视图的宽和高被设定成刚好适应视图内容的最小尺寸
android:layout_width="wrap_content"

// 视图的宽和高延伸至充满整个父布局
android:layout_width="match_parent"
// 在Android API 8之前叫作"fill_parent"

如果不手动设置支持wrap_content属性,那么wrap_content属性是不会生效(显示效果同match_parent

具体原因 & 解决方案请看我写的文章:为什么你的自定义View wrap_content不起作用?

b. 支持padding属性

padding属性:用于设置控件内容相对控件边缘的边距;

区别与margin属性(同样称为:边距):控件边缘相对父控件的边距(父控件控制),具体区别如下:


如果不手动设置支持padding属性,那么padding属性在自定义View中是不会生效的。

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="scut.carson_ho.diy_view.MainActivity">

    <scut.carson_ho.diy_view.CircleView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        /**  添加Padding属性,但不会生效 **/
        android:padding="20dp"
         />
</RelativeLayout>

解决方案

绘制时考虑传入的padding属性值(四个方向)。

在自定义View类的复写onDraw()进行设置

/**
  * 复写的onDraw()
  */
  @Override
  protected void onDraw(Canvas canvas) {

      super.onDraw(canvas);

      // 获取传入的padding值
      final int paddingLeft = getPaddingLeft();
      final int paddingRight = getPaddingRight();
      final int paddingTop = getPaddingTop();
      final int paddingBottom = getPaddingBottom();


      // 获取绘制内容的高度和宽度(考虑了四个方向的padding值)
      int width = getWidth() - paddingLeft - paddingRight ;
      int height = getHeight() - paddingTop - paddingBottom ;

      // 设置圆的半径 = 宽,高最小值的2分之1
      int r = Math.min(width, height)/2;

      // 画出圆(蓝色)
      // 圆心 = 控件的中央,半径 = 宽,高最小值的2分之1
      canvas.drawCircle(paddingLeft+width/2,paddingTop+height/2,r,mPaint1);

  }

效果图

c. 提供自定义属性

除了常见的以android:开头的系统属性(如下所示),很多场景下自定义View还需要系统所没有的属性,即自定义属性。

// 基本是以android开头
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="#000000"
android:padding="30dp"

实现自定义属性的步骤如下:

  1. 在values目录下创建自定义属性的xml文件
  2. 在自定义View的构造方法中解析自定义属性的值
  3. 在布局文件中使用自定义属性

下面我将对每个步骤进行具体介绍

步骤1:在values目录下创建自定义属性的xml文件

/**
  * attrs_circle_view.xml
  */
  <?xml version="1.0" encoding="utf-8"?>
  <resources>
      // 自定义属性集合:CircleView
      // 在该集合下,设置不同的自定义属性
      <declare-styleable name="CircleView">

          // 在attr标签下设置需要的自定义属性
          // 此处定义了一个设置图形的颜色:circle_color属性,格式是color,代表颜色
          // 格式有很多种,如资源id(reference)等等
          <attr name="circle_color" format="color"/>

      </declare-styleable>
  </resources>

对于自定义属性类型 & 格式如下:

<-- 1. reference:使用某一资源ID -->
<declare-styleable name="名称">
    <attr name="background" format="reference" />
</declare-styleable>
// 使用格式
  // 1. Java代码
  private int ResID;
  private Drawable ResDraw;
  ResID = typedArray.getResourceId(R.styleable.SuperEditText_background, R.drawable.background); // 获得资源ID
  ResDraw = getResources().getDrawable(ResID); // 获得Drawble对象

  // 2. xml代码
<ImageView
    android:layout_width="42dip"
    android:layout_height="42dip"
    app:background="@drawable/图片ID" />

<--  2. color:颜色值 -->
<declare-styleable name="名称">
    <attr name="textColor" format="color" />
</declare-styleable>
// 格式使用
<TextView
    android:layout_width="42dip"
    android:layout_height="42dip"
    android:textColor="#00FF00" />

<-- 3. boolean:布尔值 -->
<declare-styleable name="名称">
    <attr name="focusable" format="boolean" />
</declare-styleable>
// 格式使用
<Button
    android:layout_width="42dip"
    android:layout_height="42dip"
    android:focusable="true" />

<-- 4. dimension:尺寸值 -->
<declare-styleable name="名称">
    <attr name="layout_width" format="dimension" />
</declare-styleable>
// 格式使用:
<Button
    android:layout_width="42dip"
    android:layout_height="42dip" />

<-- 5. float:浮点值 -->
<declare-styleable name="AlphaAnimation">
    <attr name="fromAlpha" format="float" />
    <attr name="toAlpha" format="float" />
</declare-styleable>
// 格式使用
<alpha
    android:fromAlpha="1.0"
    android:toAlpha="0.7" />

<-- 6. integer:整型值 -->
<declare-styleable name="AnimatedRotateDrawable">
    <attr name="frameDuration" format="integer" />
    <attr name="framesCount" format="integer" />
</declare-styleable>
// 格式使用
<animated-rotate
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:frameDuration="100"
    android:framesCount="12"
 />

<-- 7. string:字符串 -->
<declare-styleable name="MapView">
    <attr name="apiKey" format="string" />
</declare-styleable>
// 格式使用
<com.google.android.maps.MapView
 android:apiKey="0jOkQ80oD1JL9C6HAja99uGXCRiS2CGjKO_bc_g" />

<-- 8. fraction:百分数 -->
<declare-styleable name="RotateDrawable">
    <attr name="pivotX" format="fraction" />
    <attr name="pivotY" format="fraction" />
</declare-styleable>
// 格式使用
<rotate
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:pivotX="200%"
    android:pivotY="300%"
 />


<-- 9. enum:枚举值 -->
<declare-styleable name="名称">
    <attr name="orientation">
        <enum name="horizontal" value="0" />
        <enum name="vertical" value="1" />
    </attr>
</declare-styleable>
// 格式使用
<LinearLayout
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
/>

<-- 10. flag:位或运算 -->
<declare-styleable name="名称">
    <attr name="windowSoftInputMode">
        <flag name="stateUnspecified" value="0" />
        <flag name="stateUnchanged" value="1" />
        <flag name="stateHidden" value="2" />
        <flag name="stateAlwaysHidden" value="3" />
        <flag name="stateVisible" value="4" />
        <flag name="stateAlwaysVisible" value="5" />
        <flag name="adjustUnspecified" value="0x00" />
        <flag name="adjustResize" value="0x10" />
        <flag name="adjustPan" value="0x20" />
        <flag name="adjustNothing" value="0x30" />
    </attr>
</declare-styleable>、
// 使用
<activity
    android:name=".StyleAndThemeActivity"
    android:label="@string/app_name"
    android:windowSoftInputMode="stateUnspecified | stateUnchanged | stateHidden" >

    <intent-filter>
        <action android:name="android.intent.action.MAIN" />
        <category android:name="android.intent.category.LAUNCHER" />
    </intent-filter>
</activity>



<-- 特别注意:属性定义时可以指定多种类型值 -->
<declare-styleable name="名称">
    <attr name="background" format="reference|color" />
</declare-styleable>
// 使用
<ImageView
    android:layout_width="42dip"
    android:layout_height="42dip"
    android:background="@drawable/图片ID|#00FF00" />

步骤2:在自定义View的构造方法中解析自定义属性的值

/**
  * 此处是需要解析circle_color属性的值
  * 该构造函数需要重写
  */
  public CircleView(Context context, AttributeSet attrs) {

        this(context, attrs,0);
        // 原来是:super(context,attrs);
        init();

  public CircleView(Context context, AttributeSet attrs, int defStyleAttr) {
          super(context, attrs, defStyleAttr);

          // 加载自定义属性集合CircleView
          TypedArray a = context.obtainStyledAttributes(attrs,R.styleable.CircleView);

          // 解析集合中的属性circle_color属性
          // 该属性的id为:R.styleable.CircleView_circle_color
          // 将解析的属性传入到画圆的画笔颜色变量当中(本质上是自定义画圆画笔的颜色)
          // 第二个参数是默认设置颜色(即无指定circle_color情况下使用)
          mColor = a.getColor(R.styleable.CircleView_circle_color,Color.RED);

          // 解析后释放资源
          a.recycle();

          init();

 }

步骤3:在布局文件中使用自定义属性

/**
  * activity_main.xml
  */
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  <!--必须添加schemas声明才能使用自定义属性-->
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="scut.carson_ho.diy_view.MainActivity"
    >

<!-- 注意添加自定义View组件的标签名:包名 + 自定义View类名-->
    <!--  控件背景设置为黑色-->
    <scut.carson_ho.diy_view.CircleView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"

        android:background="#000000"
        android:padding="30dp"

    <!--设置自定义颜色-->
        app:circle_color="#FF4081"
         />
</RelativeLayout>


至此,一个较为规范的自定义View已经完成了。

完整代码下载

Carson_Ho的github:自定义View的具体应用


5. 总结

  • 本文对自定义View的具体应用和注意点进行了全面分析
  • 接下来我会继续讲解Android自定义View的相关内容,请继续关注:Carson带你学Android

欢迎关注Carson带你学Android的博客

博客链接:juejin.cn/user/252413…


请帮顶 / 评论点赞!因为你的鼓励是我写作的最大动力!
