react中使用echarts来绘制中国地图

Keely40285
10,863 阅读7分钟

版权声明：本文为博主原创文章，未经博主允许不得转载。 文章底部留言可联系作者。

一、背景

我们可以看到有些场景需要用地图来展示数据，做地理区域数据的可视化，比如想看全国人口分布情况等。那具体怎么实现呢，我们可以利用echarts来进行实现。

二、地图实现

主要参考官方示例地图2021年美国人口统计这个示例进行开发。

1.安装echarts

npm install echarts --save

2.引入echarts

引入echarts后，基于准备好的dom，初始化echarts实例。

import * as echarts from 'echarts';

export default function App() {
  const ref = useRef(null);
  let mapInstance = null;

  const renderChart = () => {
    ...
    // 基于准备好的dom，初始化echarts实例
    mapInstance = echarts.init(ref.current);
    mapInstance.setOption({
        ...
    })
    ...
  };

  useEffect(() => {
    renderChart();
  }, []);

  ...

  return (
    <div>
      <div style={{ width: "100%", height: "100vh" }} ref={ref}></div>
    </div>
  );
}

3.使用echarts.registerMap 注册可用地图

通过官方示例2021年美国人口统计发现使用 echarts.registerMap方法，查看API发现 这个方法是用来注册可用的地图，只在 geo 组件或者 map 图表类型中才能使用。我们这里使用的是map图表类型。

并且还需要注意文档中说明的一点：

registerMap 和 getMap 方法需要在引入地图组件后才能使用 为了减少最小打包的体积，我们从核心模块中移除了地图数据管理的方法getMap和registerMap。 如果你是按需引入 ECharts 组件的话，需要保证先引入了GeoComponent或者MapChart之后，才能使用registerMap注册地图数据。

import * as echarts from 'echarts/core';
import { MapChart } from 'echarts/charts';

echarts.use([MapChart]);

// 必须在使用 use 方法注册了 MapChart 后才能使用 registerMap 注册地图
echarts.registerMap('world', worldJSON);

如果你是使用import * as echarts from 'echarts'全量引入，这次改动不会对你产生任何影响。

1）echarts.registerMap方法参数介绍

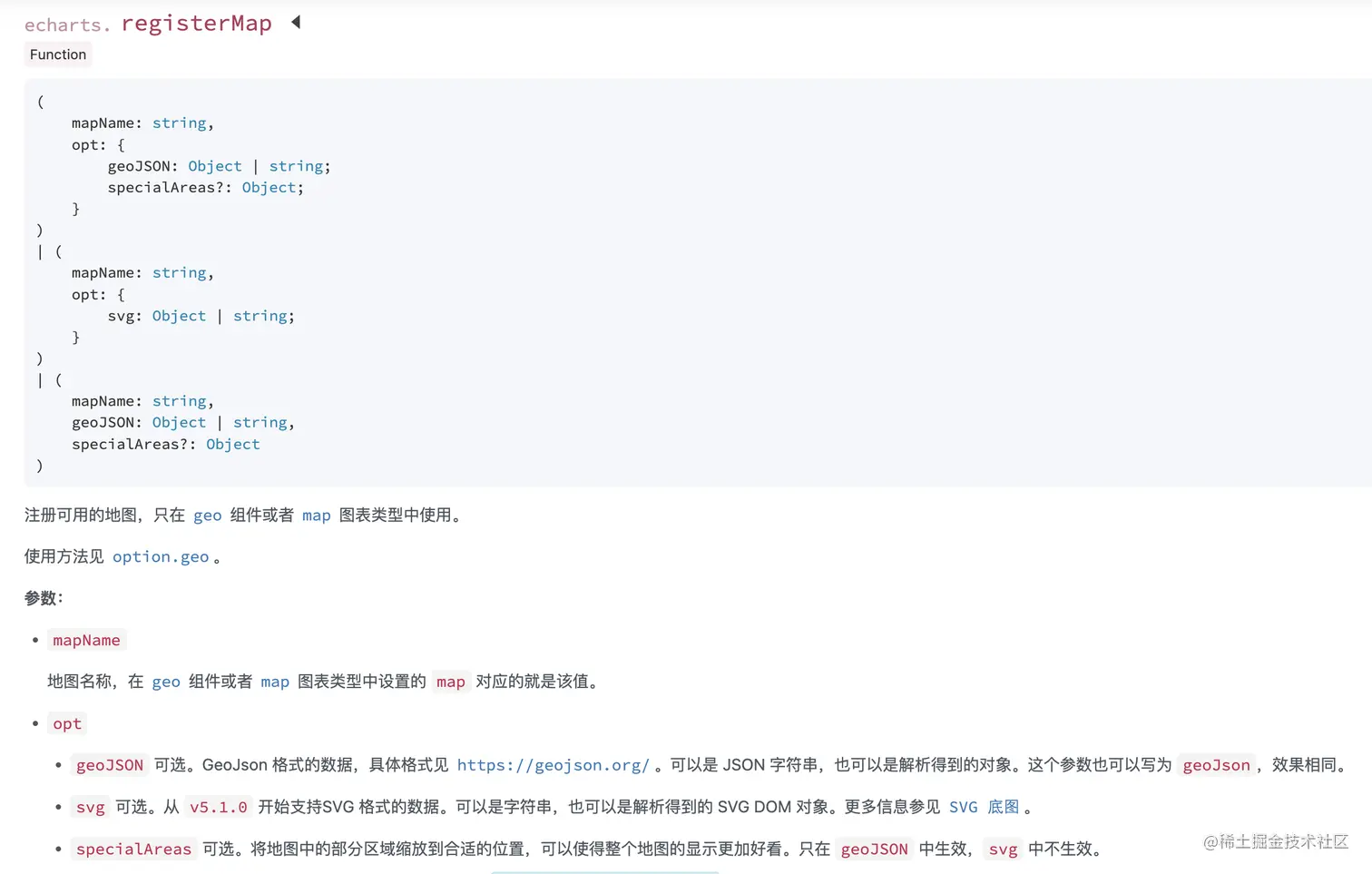

使用echarts.registerMap方法，首先看一下它需要传的参数有哪些：


这里我们使用的是geoJSON。

2）下载geoJSON地图数据

现在echarts库不再自带地图，所以地图的数据需要我们自己下载。我这里提供两个渠道：

  • echarts-map-data库，包含包含 JS 与 GeoJSON 格式的地图数据，但是这个库已经不维护了所以还是推荐下面这个
  • 推荐使用阿里云 DataV 的工具下载相关地图数据，我使用的就是这个。

通过是 阿里云 DataV 下载了中国地图的geoJSON数据存放到本地。

3）注册地图

  • mapName 这里命名为 china
  • opt 参数是个对象，我们使用 geoJSON，把下载到本地geoJson数据引入
import { geoJson } from "./geojson";

...
// 注册
echarts.registerMap("china", { geoJSON: geoJson });

到此一个中国地图其实就可以简单的做一个呈现了。


但具体在初始化得到echarts示例后所使用echartsInstance.setOption方法具体有哪些内容，下面我们来继续讲解。

4.echartsInstance.setOption 的使用

首先看API中关于参数的一些调用示例：


这里主要使用到的是这个：setOption的配置项手册

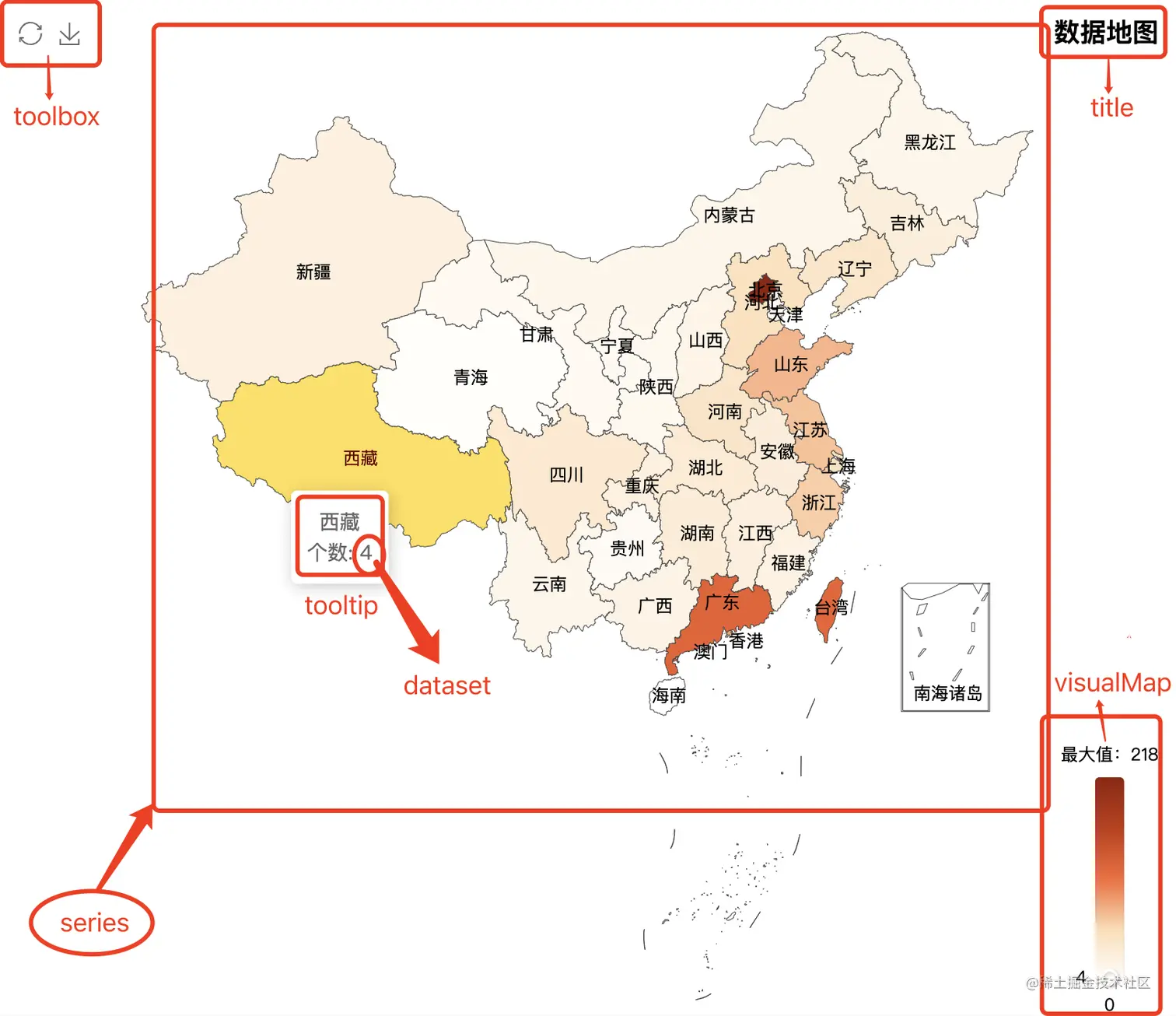

上图标记的是我们当前地图中主要使用的 setOption 的配置项。

1）title 标题组件

这里主要对于主标题(text)进行设置和样式位置的修改。 还可以进行副标题(subtext)的设置

title: {
    // 标题组件
    text: "数据地图", // 主标题文本
    // subtext: '数据来源于 xx平台', // 副标题文本
    // sublink: 'http://xxx.html', // 副标题文本超链接
    left: "right", // title 组件离容器左侧的距离,如果值为`'left'`, `'center'`, `'right'`，组件会根据相应的位置自动对齐。
    textStyle: {
        color: "#000" // 主标题文字的颜色
    }
}

2）visualMap 视觉映射组件

visualMap 是视觉映射组件。可以定义为 分段型（visualMapPiecewise） 或 连续型（visualMapContinuous），通过 type 来区分。这里我们使用的是连续型(type: 'continuous')

下面根据渐变提供了两种渐变色 color 数组，可以根据喜欢选取。

visualMap: {
    // 视觉映射组件
    type: "continuous", // 连续型
    left: "right", // visualMap 组件离容器左侧的距离,值为`'left'`, `'center'`, `'right'`，组件会根据相应的位置自动对齐。
    min: 0,        // 指定允许的最小值
    max: max,      // 指定允许的最大值,这里进行动态设置
    inRange: {     // 定义 **在选中范围中** 的视觉元素
        // 图元的颜色
        // 这里以这数组所填写的颜色点作为基准，形成一种『渐变』的色带，数据映射到这个色带上
        color: [ // 橘色效果
            "#fff",
            "#fedeb5",
            "#f96a35",
            "#c3380e",
            "#942005"
        ]
       // color: [ // 蓝色效果
       //     '#e5f7ff',
       //     '#096dd9',
       // ]
    },
    text: [`最大值：${max}`, 0],  // 两端的文本,如 `['High', 'Low']`
    textStyle: {
        color: "#000" // visualMap 文字的颜色。
    }
},

3）toolbox 工具栏

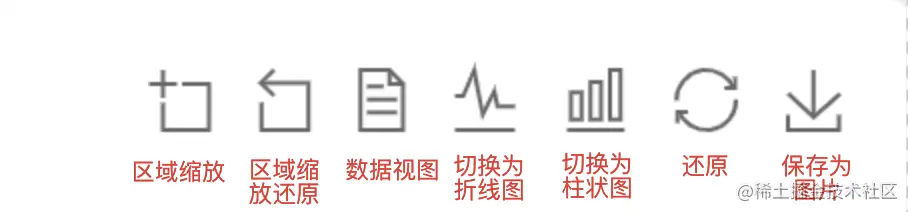

内置有导出图片，数据视图，动态类型切换，数据区域缩放，重置五个工具。如下图所示部分功能：


toolbox: {
    // 工具导航
    show: true, // 是否显示工具栏组件。
    //orient: 'vertical', // 工具栏 icon 的布局朝向。
    left: "left",         // 工具栏组件离容器左侧的距离
    top: "top",           // 工具栏组件离容器上侧的距离
    feature: {   // 各工具配置项
        // dataView: { readOnly: false }, // 数据视图工具，可以展现当前图表所用的数据，编辑后可以动态更新。
        restore: {},     // 配置项还原
        saveAsImage: {}  // 保存为图片
    }
},

4）tooltip提示框组件

提示框组件可以设置在多种地方，这里是设置在全局。鼠标悬浮到地图上显示的提示框就是通过这个属性进行设置的。

  • trigger 触发类型，有三种：
    • item 数据项图形触发，主要在散点图，饼图等无类目轴的图表中使用。
    • axis 坐标轴触发，主要在柱状图，折线图等会使用类目轴的图表中使用
    • none 什么都不触发。
tooltip: {
    // 提示框
    trigger: "item", // 触发类型
    showDelay: 0, // 浮层显示的延迟，单位为 ms，默认没有延迟，也不建议设置。
    transitionDuration: 0.2, // 提示框浮层的移动动画过渡时间，单位是 s，设置为 0 的时候会紧跟着鼠标移动。
    formatter: function (params) { // 提示框浮层内容格式器，支持字符串模板和回调函数两种形式
        let { data = {} } = params; // 第一个参数 `params` 是 formatter 需要的数据集
        let { value = 0 } = data;  // 传入的数据值
        // params.name 数据名，类目名
        return `${params.name}<br/>个数: ${value}`;
    }
},

5）series-map 地图

地图主要用于地理区域数据的可视化，配合 visualMap 组件用于展示不同区域的人口分布密度等数据。

series: {
    // 地图,可以是数组，多个
    type: "map",
    map: "china", // 使用 registerMap 注册的地图名称
    label: { // 图形上的文本标签，可用于说明图形的一些数据信息，比如值，名称等。
        show: true, //显示省市名称
        position: [1, 100], // 相对的百分比
        fontSize: 12,
        offset: [2, 0], // 是否对文字进行偏移。默认不偏移。例如：`[30, 40]` 表示文字在横向上偏移 `30`，纵向上偏移 `40`。
        align: "left" // 文字水平对齐方式，默认自动。
    },
    itemStyle: { // 地图区域的多边形 图形样式
        areaColor: "#fff" // 地图图形颜色
    },
    roam: true, // 是否开启鼠标缩放和平移漫游。默认不开启。如果只想要开启缩放或者平移，可以设置成 `'scale'` 或者 `'move'`。设置成 `true` 为都开启
    zoom: 1.2, // 当前视角的缩放比例
    scaleLimit: { // 滚轮缩放的极限控制，默认的缩放为`1`
        max: 2, // 最大的缩放值
        min: 1  // 最小的缩放值
    },
    top: "10%" // 距离顶部距离
}

这里主要对参数 data和 nameMap 做个说明：

1. data 地图系列中的数据内容数组，具体使用如下图：
我们可以直接给`data`赋值我们获取的地图数据。当然也可以通过[dataset](https://echarts.apache.org/zh/option.html#dataset)来设置，效果是一样的。


series: {
    ...
    data: [
      { name: "内蒙古", value: 1000 },
      { name: "北京", value: 700 },
      { name: "河北", value: 30 },
      { name: "江苏", value: 400 },
      { name: "西藏", value: 200 }
    ]
 }

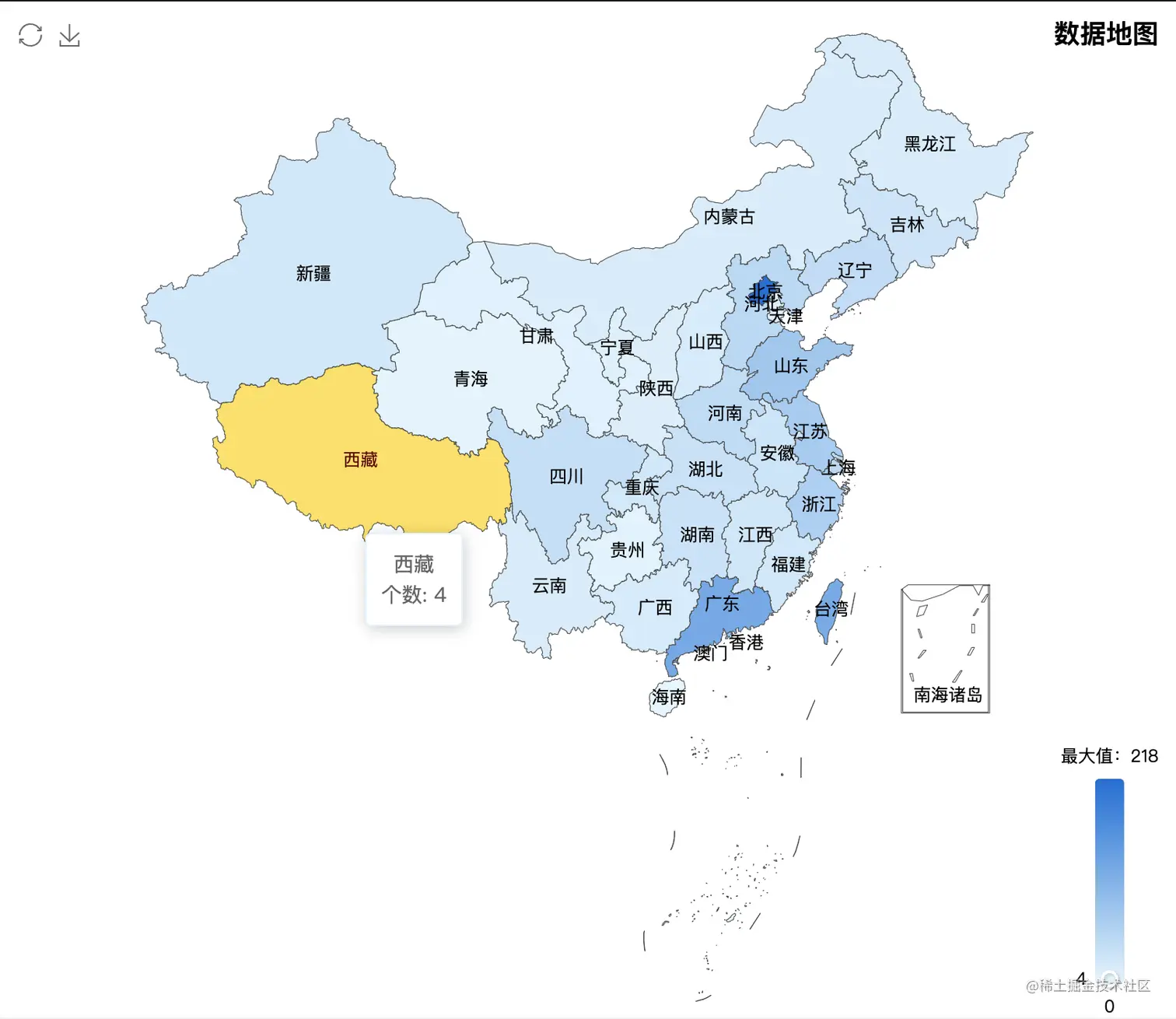

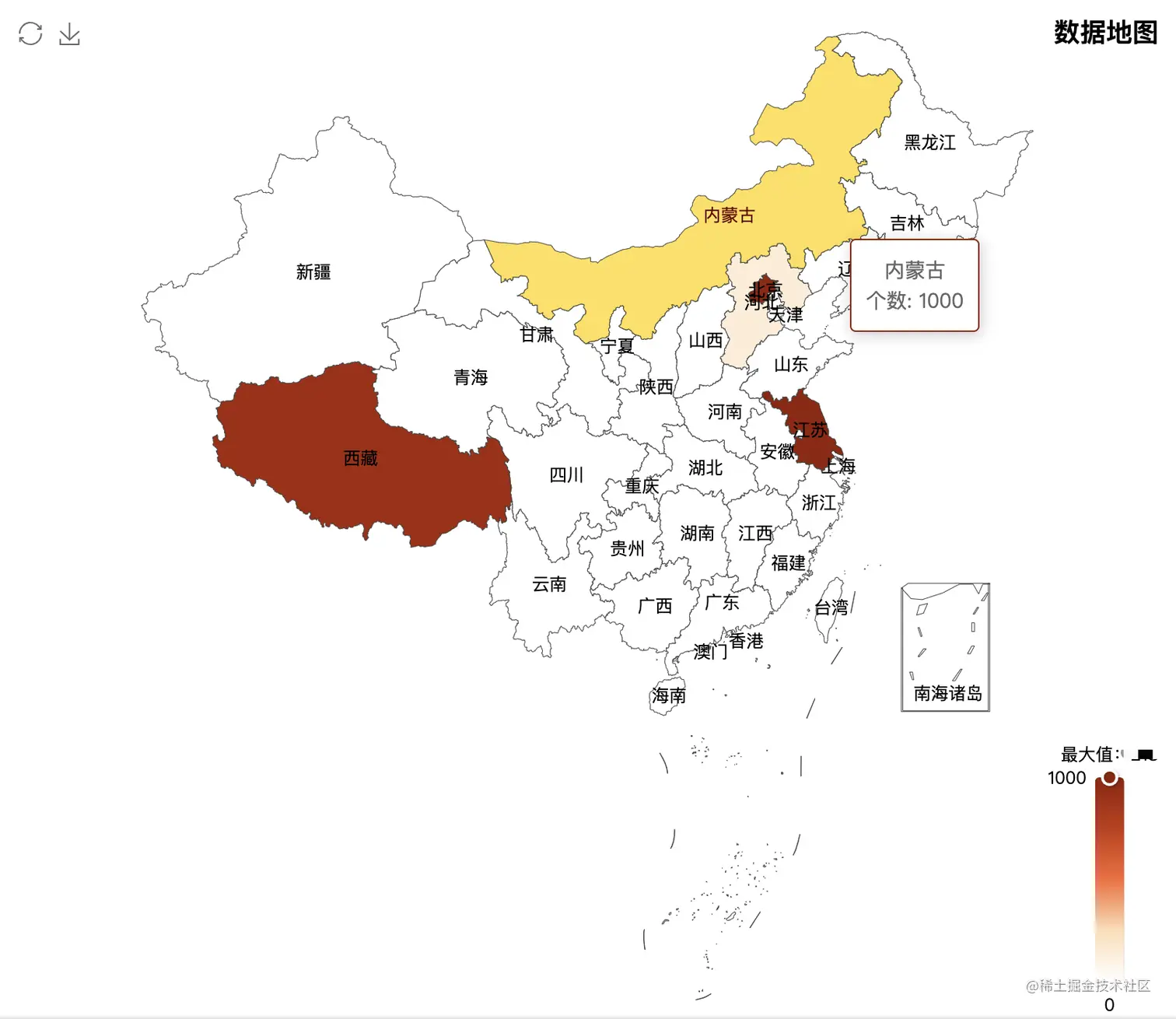

效果图：


2. nameMap 自定义地区的名称映射
series: {
    ...
    nameMap:{
        '北京':'Beijing',
        '内蒙古':'NeiMengGu',
    },
 }

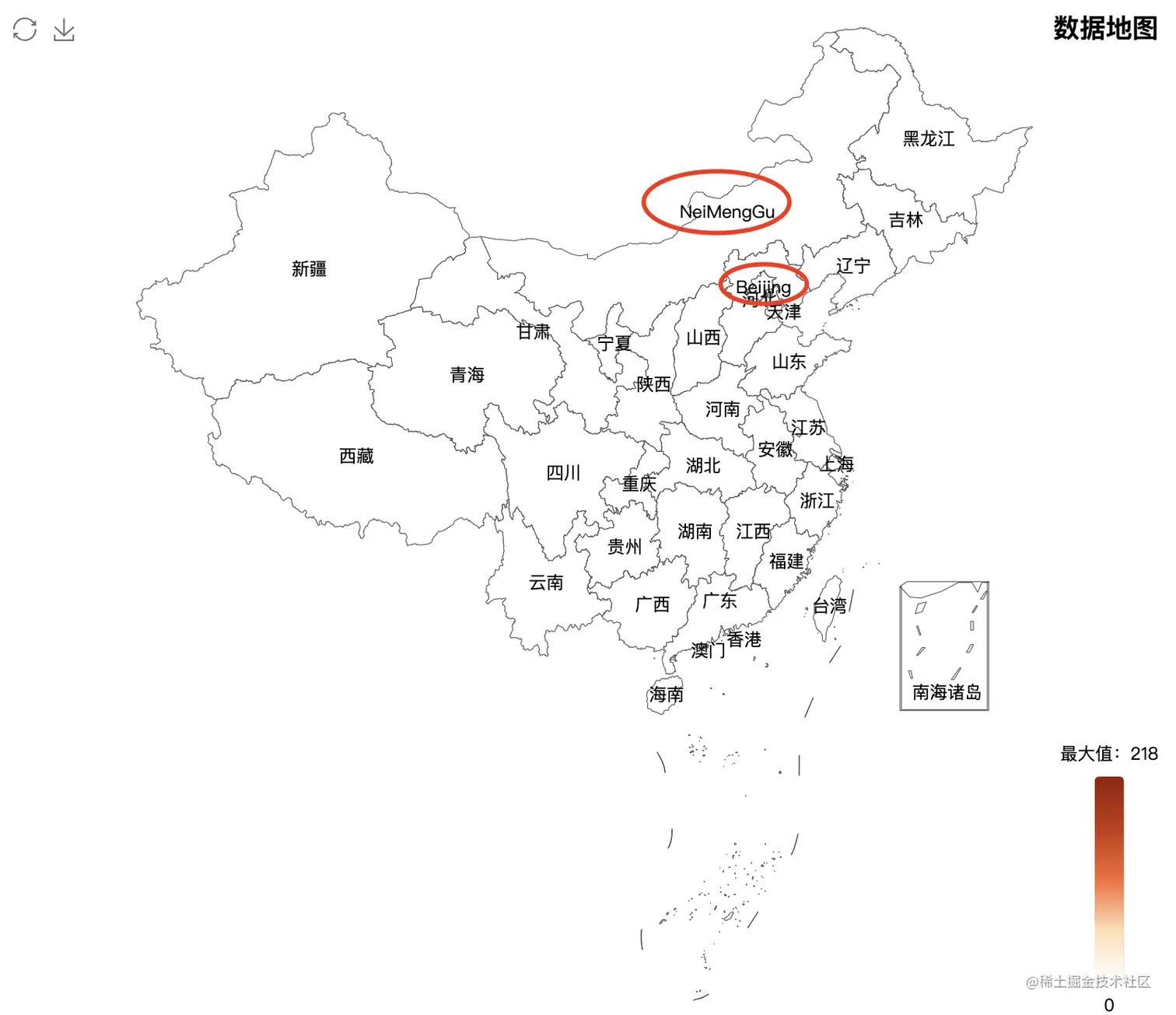

设置 北京和内蒙古 后的效果图如下：


注意： 这里的 “北京”、“内蒙古” 是关联的 GeoJSON 数据的要素中 name 字段进行映射的。 如果写成 “北京市” 这样就映射失败了。


3. nameProperty

nameProperty从 v4.8.0 开始支持, 默认是 'name'，针对 GeoJSON 要素的自定义属性名称，作为主键用于关联数据点和 GeoJSON 地理要素。例如：

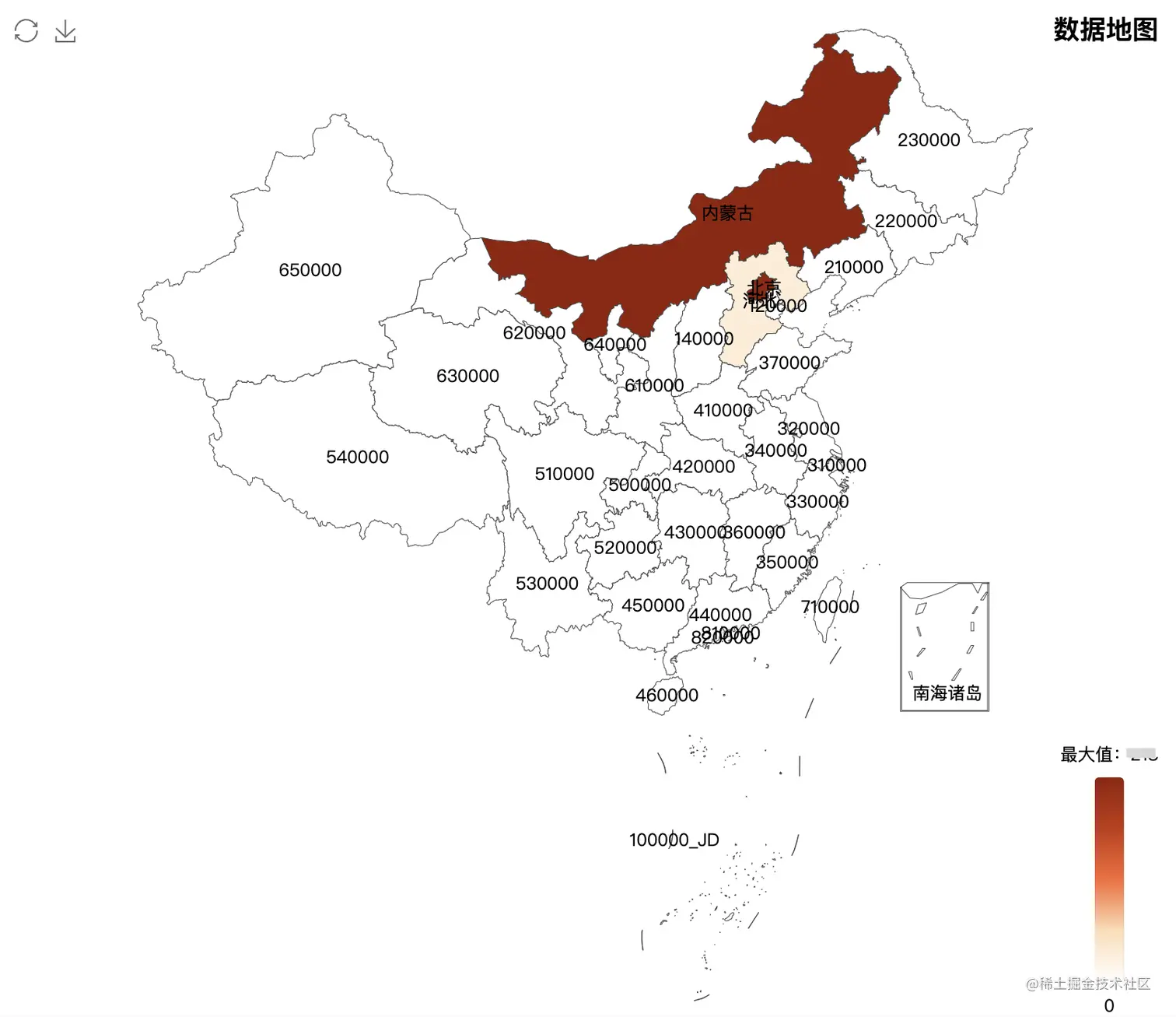

我把 nameProperty 设置为 'adcode'，是省市的code。地图显示的省市名称都变成code值了

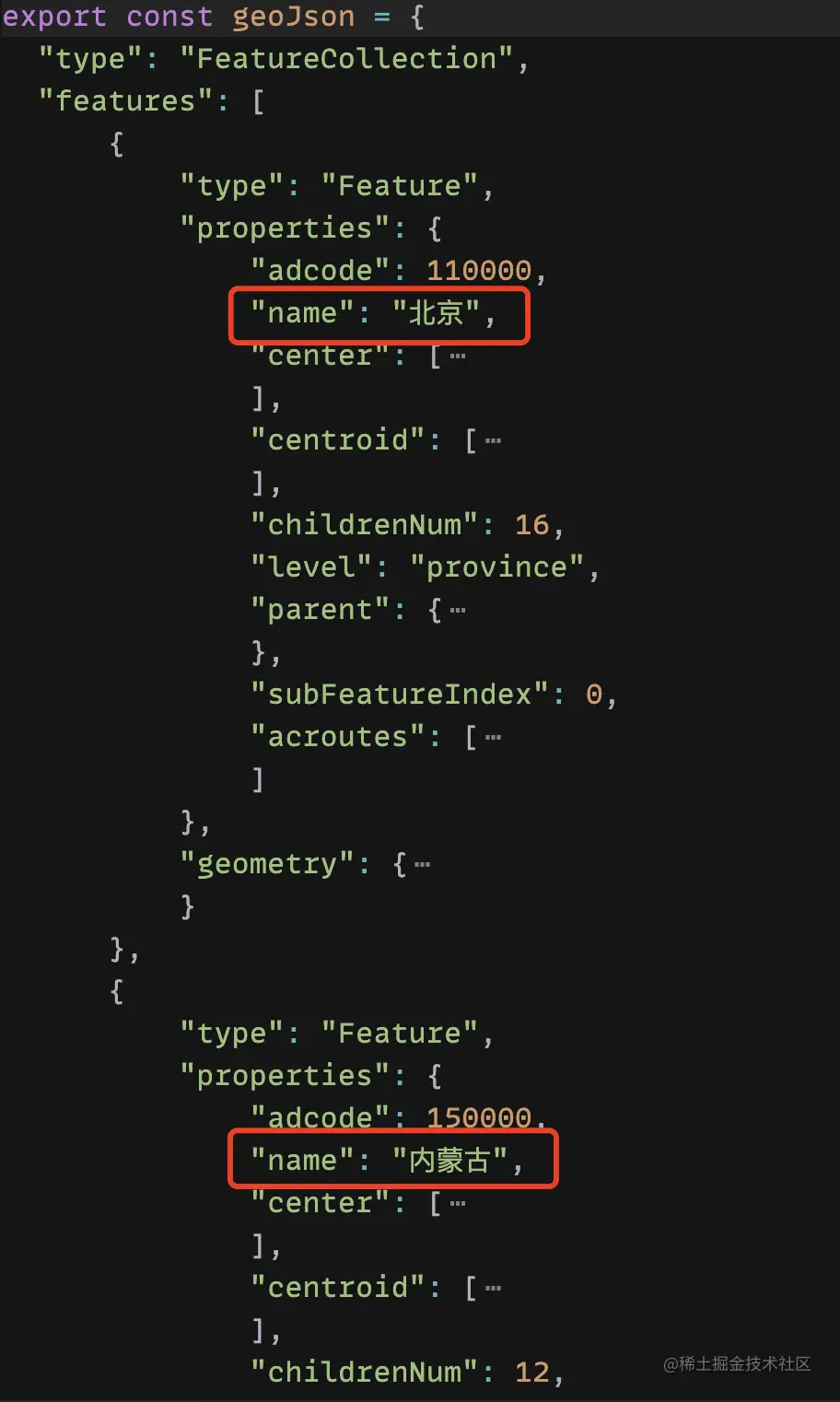

// GeoJSON数据
{
    "type":"Feature",
    "properties":{
        "adcode": 110000,
        "name": "北京"
    },
    "geometry": { ... }
}

我用 nameMap 对省市名称和 adcode 值做了个映射。数据点中的 name：北京的数据就又可以显示在图表上了。

series: {
    ...
    nameMap:{
        110000: "北京",
        130000: "河北",
        150000: "内蒙古"
    },
    nameProperty:'adcode',
    data: [
        { name: "内蒙古", value: 1000 },
        { name: "北京", value: 700 },
        { name: "河北", value: 30 },
    ],
 }

效果图如下：


6）dataset 数据集组件

数据集（dataset）组件用于单独的数据集声明，从而数据可以单独管理，被多个组件复用，并且可以自由指定数据到视觉的映射。这在不少场景下能带来使用上的方便。

关于 dataset 的详情，请参见教程。

dataset: {
    source: data // 原始数据
},

三、地图代码优化

上面把地图实现之后，这一步对于一些地方做一些优化

1. 实现一个renderMap函数

通过 echarts.getInstanceByDom 获取 dom 容器上的实例。如果已经有了就不需要再重新执行 echarts.init 进行初始化了，可以直接使用已经初始化好的 echarts 实例。

...
const ref = useRef(null);
let mapInstance = null;

const renderMap = () => {
    const renderedMapInstance = echarts.getInstanceByDom(ref.current);
    if (renderedMapInstance) {
      mapInstance = renderedMapInstance;
    } else {
      mapInstance = echarts.init(ref.current);
    }
    mapInstance.setOption(
      ...
    );
};
...

return (
    <div>
        <div style={{ width: "100%", height: "99vh" }} ref={ref}></div>
    </div>
);

2.利用echartsInstance.resize改变图表尺寸

我们当改变窗口大小的时候想让图表也自适应改变大小，可以利用echartsInstance.resize 改变图表尺寸，在容器大小发生改变时需要手动调用。

...
useEffect(() => {
    window.onresize = function () {
      // 调用 echarts实例上 resize 方法
      mapInstance.resize();
    };
    return () => {
      // 销毁实例，销毁后实例无法再被使用。
      mapInstance && mapInstance.dispose();
    };
}, []);
...

以上代码demo请点击查看
