前言

每次使用Flex布局时，总会在网上搜一堆资料，自己不会写？即使效果出来了，涉及到的属性配置也是一知半解？我就是这种情况。

根据我个人的经验总结，主要有2点，1理解的不够透彻，2没有对知识点进行系统性的梳理和归纳总结。拒绝 Copy大法，眼会手不会，别人开口跪，咱们开口卒。再简单的知识点都要过手。这一次就让我们彻底搞懂Flex，轻松实现各种响应式页面布局。

完整demo和案例可以查看 github源代码。

学习思路

第一步：观其全貌。先梳理出一个完整的知识体系，一般我会画画图，比如思维导图、知识体系图等等；

第二步：知识点拆分。好比一棵树，从根节点开始，下面是一级知识点列表，一级下面可能有多个二级知识点列表，二级下面可能有多个三级知识点列表，以此类推；

第三步：落地到最小单元。好比一棵树，叶子节点就是最小单元，搞清楚它的作用，尽量写一个demo，加深理解。

针对 Flex，首先，我画了一个核心概念图，对它有一个大而全的了解；其次，罗列出容器和元素上都有哪些属性，每个属性对应有哪些可选的属性值；最后，再结合 属性 + 属性值 的最小配置单元，查看对应的布局效果，最终，达到熟练实现各种页面布局效果的能力。

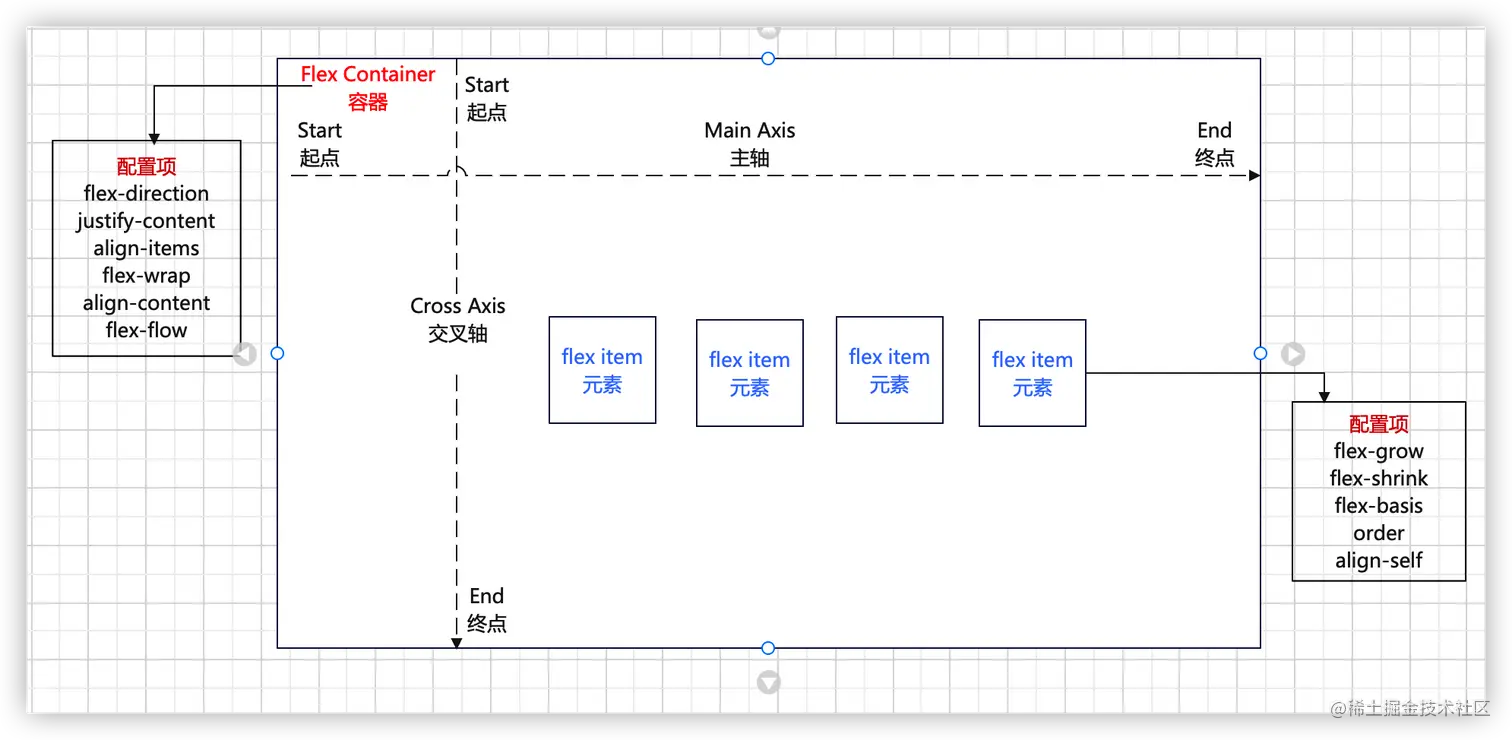

核心概念图


这张图包含了 Flex 最核心的概念。接下来，我们逐一进行拆分讲解：

  1. Flex 布局是 简单、高效、响应式布局；
  2. Flex Container 被称为 Flex 容器，即需要声明 display: flex；
  3. 里面的元素 Flex Item 被称为 Flex 元素，这里需要强调一下，只有容器的直系子元素才能被称为 Item；
  4. CSS Flexbox 是一种一维的布局模型。包含2根轴线，Main Axis 被称为主轴，Cross Axis 被称为交叉轴；
  5. 过去，CSS的书写模式主要被认为是水平的，从左到右的。而 Flex 涵盖了书写模式的范围，所以我们不再假设一行文字是从文档的左上角开始向右书写, 新的行也不是必须出现在另一行的下面。它包含了 Start（起始线）和 End（终止线），后面会详细讲解；
  6. 容器（Container）上有5个属性配置项和 1 个属性简写配置项；
  7. 元素（Item）上有3个重要属性配置项和 2 个不常用属性配置项。

Flex Container 容器配置项

{
  flex-direction: row | row-reverse | column | column-reverse;
  flex-wrap: nowrap | wrap | wrap-reverse;
  flex-flow: <'flex-direction'> <'flex-wrap'>;
  justify-content: flex-start | flex-end | center | space-between | space-around;

  align-items: flex-start | flex-end | center | baseline | stretch;
  align-content: flex-start | flex-end | center | space-between | space-around | stretch;

}

有一个规律方便我们理解和记忆，flex 和 justify 开头的是设置主轴的方向和排列方式以及是否换行。align 开头的是设置交叉轴的排列方式。

一共包含 6 个可选属性，以及每个属性对应的可选值。接下来，逐一对每个 属性 + 属性值 进行 demo 测试！

flex-direction 属性

flex-direction: row | row-reverse | column | column-reverse;

设置主轴方向：inline 向右 | inline 向左 | block 向下 | block 向上；

默认配置：{ flex-direction: row; }


<!-- 主轴方向 -->
<h3>flex-direction: row | row-reverse | column | column-reverse;</h3>
<div class="main-flex">
  <div class="flex-container" style="flex-direction: row">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
  </div>
  <div class="flex-container" style="flex-direction: row-reverse">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
  </div>
  <div class="flex-container" style="flex-direction: column">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
  </div>
  <div class="flex-container" style="flex-direction: column-reverse">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
  </div>
</div>

iShot2022-02-10 18.15.46.png

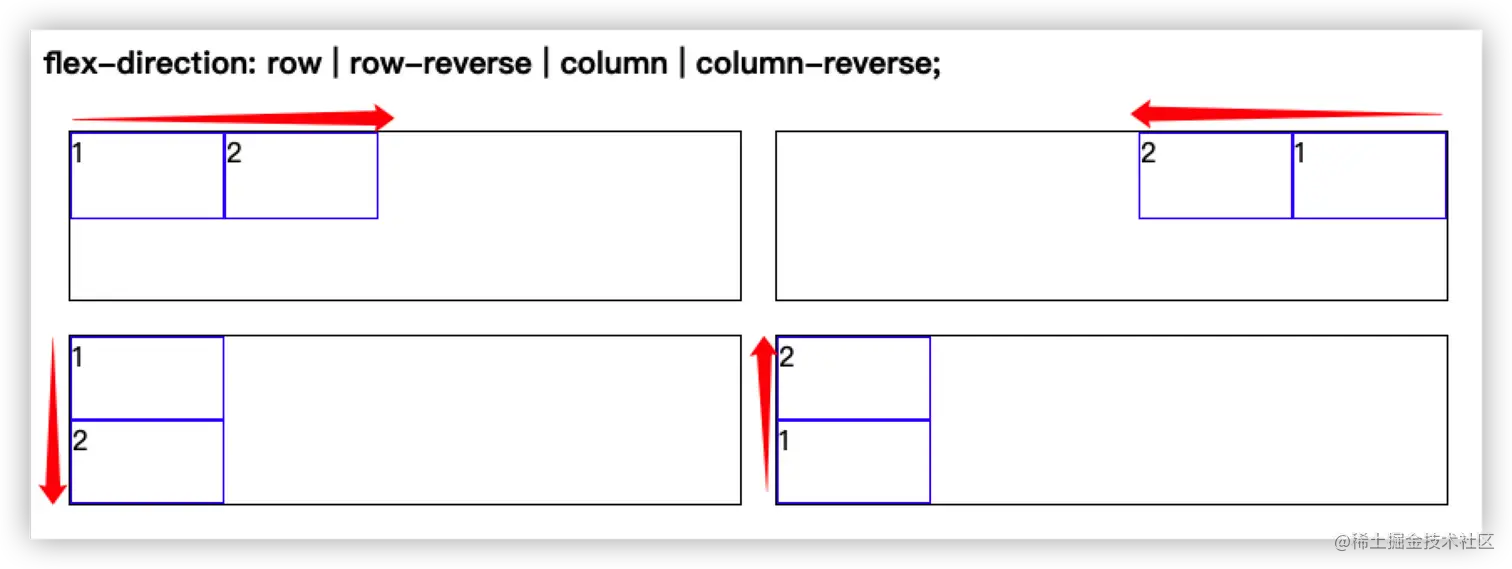

从左到右依次为 row、row-reverse、column、column-reverse。要把效果图和对应的属性配置项结合起来阅读。需要注意一点，确定了主轴，也就确定了交叉轴。

flex-wrap 属性

flex-wrap: nowrap | wrap | wrap-reverse;

设置主轴排列是否换行：不换行 | 换行 | 反向排序并换行；

默认配置：{ flex-wrap: nowrap; }

<h3>flex-wrap: nowrap | wrap | wrap-reverse;</h3>
<div class="main-flex">
  <div class="main-flex">
      <div class="flex-container" style="flex-wrap: nowrap;">
        <div class="flex-item">1</div>
        <div class="flex-item">2</div>
      </div>
      <div class="flex-container" style="flex-wrap: nowrap;">
        <div class="flex-item">1</div>
        <div class="flex-item">2</div>
        <div class="flex-item">3</div>
        <div class="flex-item">4</div>
        <div class="flex-item">5</div>
        <div class="flex-item">6</div>
        <div class="flex-item">7</div>
        <div class="flex-item">8</div>
      </div>
      <div class="flex-container" style="flex-wrap: wrap;">
        <div class="flex-item">1</div>
        <div class="flex-item">2</div>
        <div class="flex-item">3</div>
        <div class="flex-item">4</div>
        <div class="flex-item">5</div>
        <div class="flex-item">6</div>
        <div class="flex-item">7</div>
        <div class="flex-item">8</div>
      </div>
      <div class="flex-container" style="flex-wrap: wrap-reverse;">
        <div class="flex-item">1</div>
        <div class="flex-item">2</div>
        <div class="flex-item">3</div>
        <div class="flex-item">4</div>
        <div class="flex-item">5</div>
        <div class="flex-item">6</div>
        <div class="flex-item">7</div>
        <div class="flex-item">8</div>
      </div>
    </div>
</div>

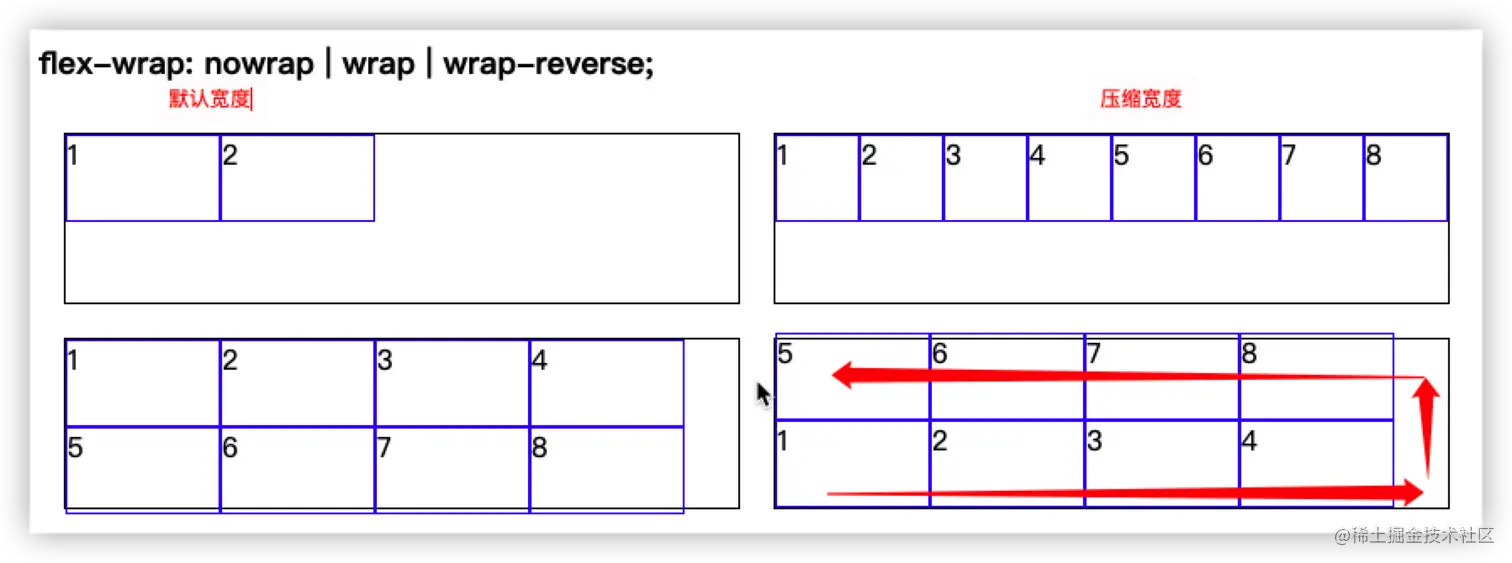

iShot2022-02-11 09.31.42.png

默认样式是不换行。当我们设置为 nowrap，如果容器的宽度足够，元素的宽度即为自身宽度。当容器不足时，元素宽度会等比例缩小（后面会讲到flex: 0 1 auto）；当我们设置为 wrap 时，元素宽度不会被压缩，但是有一个不足的地方，容器右侧留有空白区域，社区大佬有什么好的解决方案吗？

flex-flow 属性

flex-flow: <'flex-direction'> <'flex-wrap'>;

组合配置，简化写法。

默认配置：{ flex-flow: row nowrap; }

justify-content 属性

justify-content: flex-start | flex-end | center | space-between | space-around;

设置主轴上内容的排列方式：起始线 | 终止点 | 居中 | 两侧分布 | 等间隔分布；

默认配置：{ justify-content: flex-start; }

<h3>justify-content: flex-start | flex-end | center | space-between | space-around; </h3>
<div class="main-flex">
  <div class="flex-container" style="justify-content: flex-start">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
  </div>
  <div class="flex-container" style="justify-content: flex-end">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
  </div>
  <div class="flex-container" style="justify-content: center">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
  </div>
  <div class="flex-container" style="justify-content: space-between">
    <div class="flex-item">
      <button>1</button>
      <button>2</button>
    </div>
    <div class="flex-item" style="text-align: right;">
      <button>3</button>
      <button>4</button>
    </div>
  </div>
  <div class="main-flex">
    <div class="flex-container" style="justify-content: space-around;">
      <div class="flex-item">1</div>
      <div class="flex-item">2</div>
      <div class="flex-item">3</div>
    </div>
  </div>
</div>

iShot2022-02-10 18.20.56.png

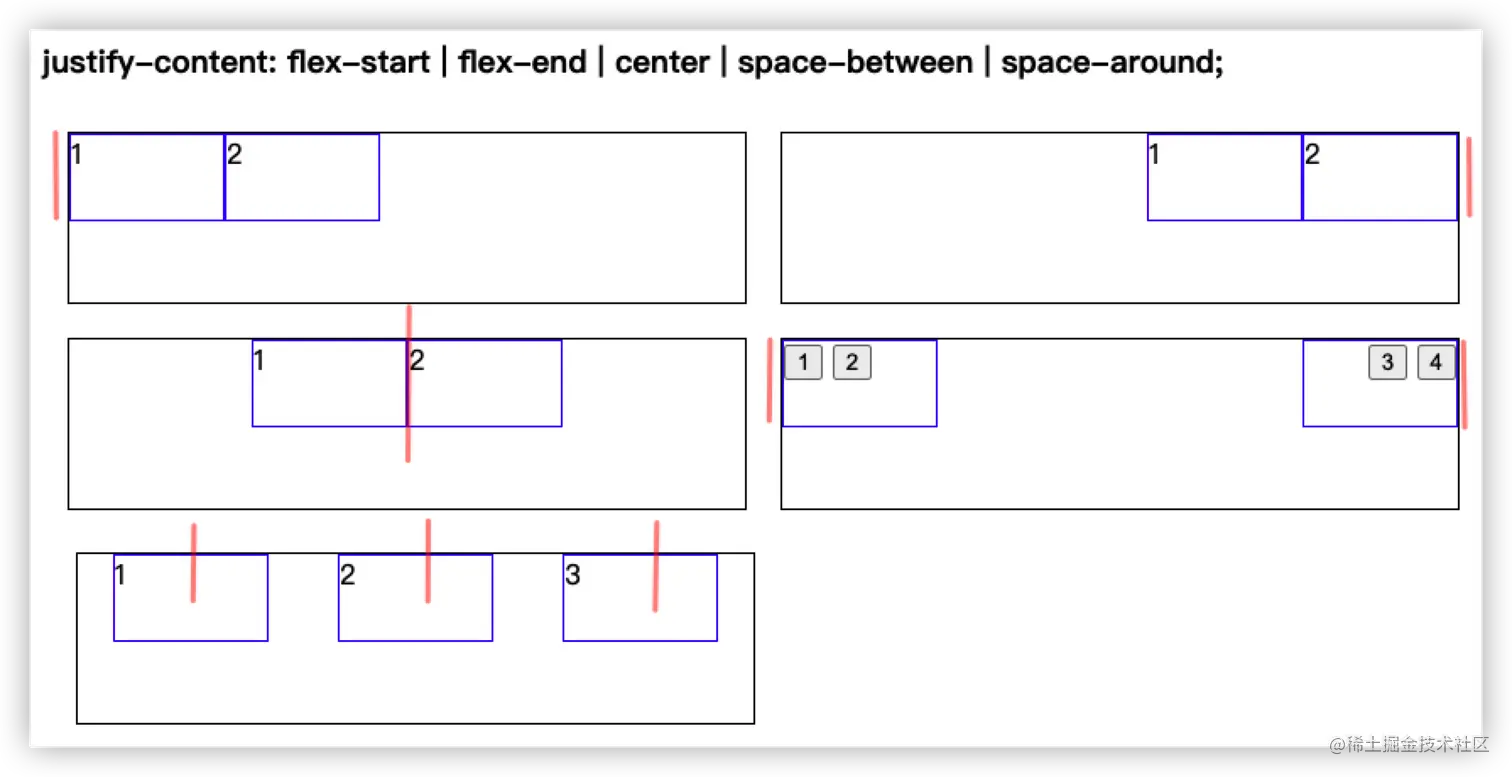

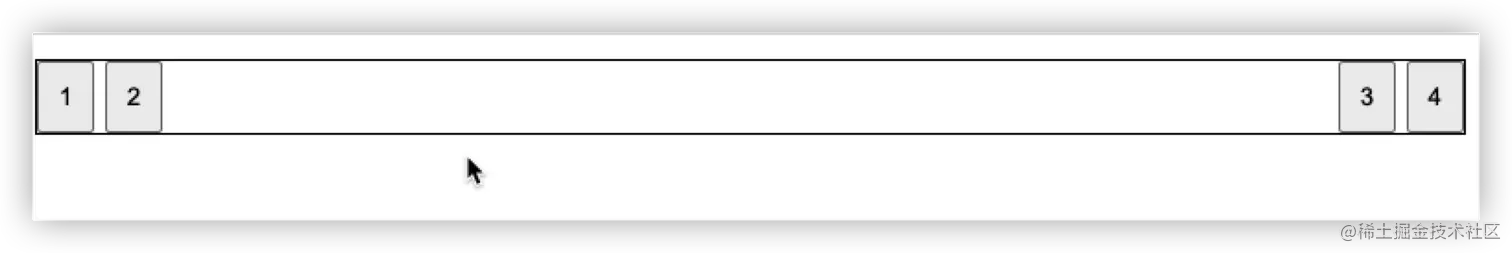

实际项目中，当只有一行内容布局时，居中分布、两侧分布、等间隔分布都会经常使用。

align-items 属性

align-items: flex-start | flex-end | center | baseline | stretch;

设置交叉轴排列方式：容器顶部 | 底部 | 垂直居中 | 基线 | 撑满整个高度；

默认配置：{ align-items: flex-start; }

<h3>align-items: flex-start | flex-end | center | baseline | stretch; </h3>
<div class="main-flex">
  <div class="flex-container" style="align-items: flex-start;">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
    <div class="flex-item" style="height: 60px;">3</div>
  </div>
  <div class="flex-container" style="align-items: flex-end;">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
    <div class="flex-item" style="height: 60px;">3</div>
  </div>
  <div class="flex-container" style="align-items: center;">
    <div class="flex-item">50px</div>
    <div class="flex-item" style="height: 60px;">60px</div>
    <div class="flex-item" style="height: auto;">auto</div>
  </div>
  <div class="flex-container" style="align-items: baseline;">
    <div class="flex-item">1</div>
    <div class="flex-item" style="padding-top: 10px;">2</div>
    <div class="flex-item" style="height: 60px; padding-top: 16px;">第一行文字对齐</div>
  </div>
  <div class="flex-container" style="align-items: stretch;">
    <div class="flex-item">50px</div>
    <div class="flex-item" style="height: 60px;">60px</div>
    <div class="flex-item" style="height: auto;">auto</div>
  </div>
</div>

iShot2022-02-11 10.02.48.png

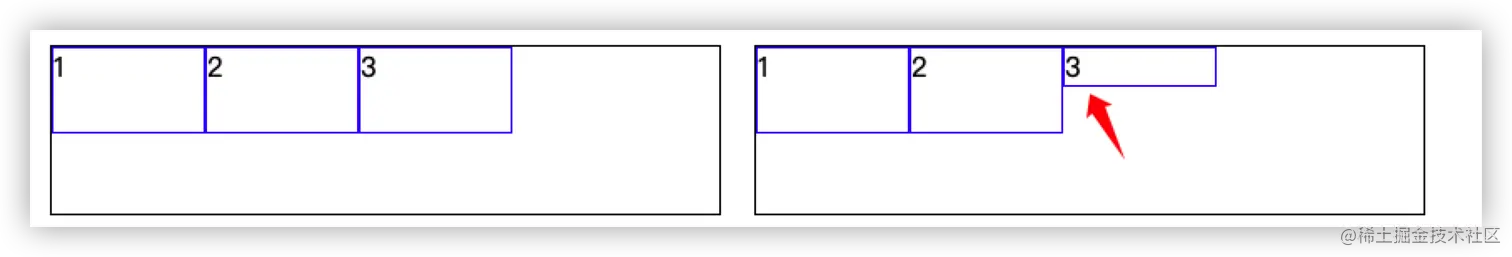

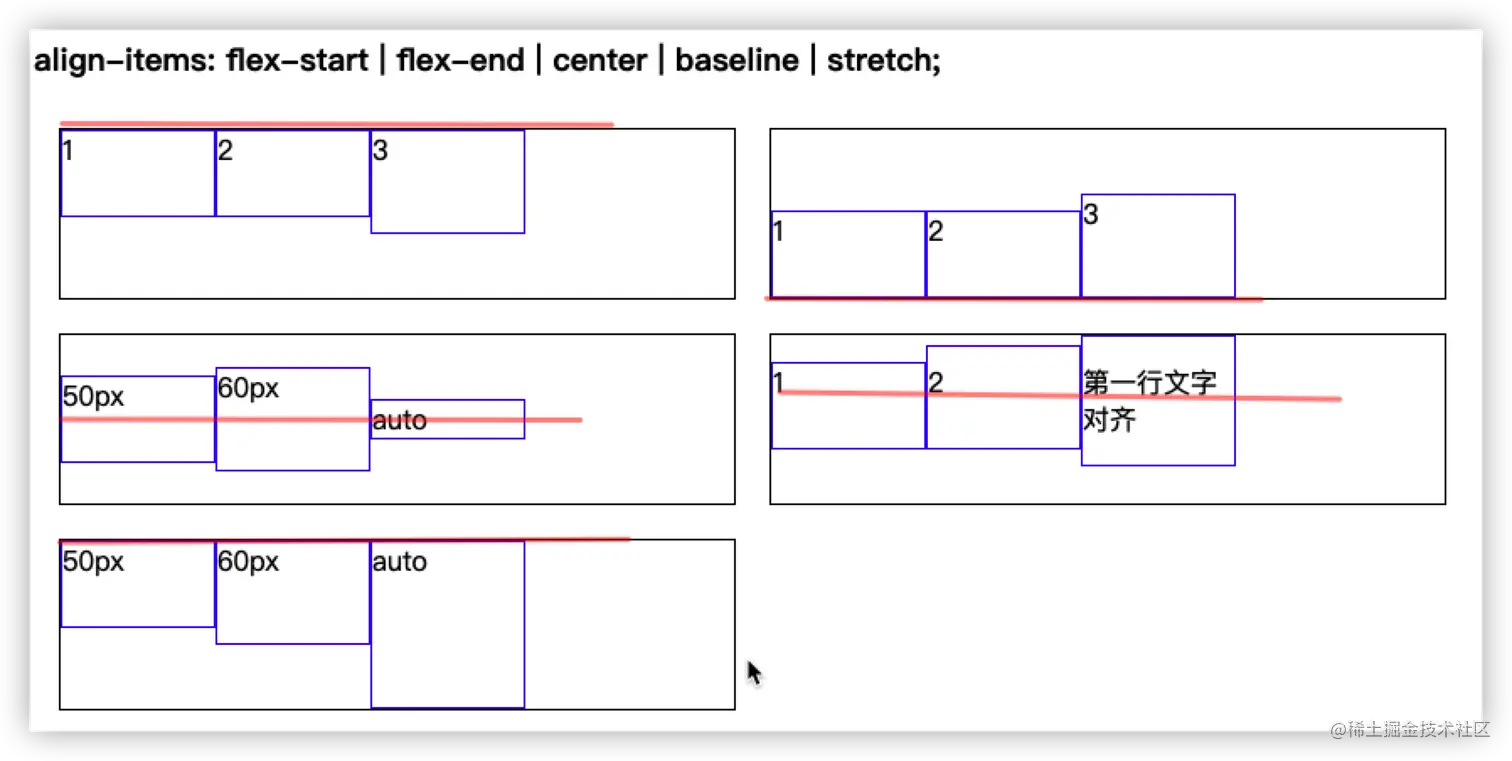

这里面唯一不太好理解的是 stretch 属性值。如果元素 Item 设置了高度，正常显示；如何没有设置高度，或者覆盖原来的 height 属性，设置为 height: auto; 那么就会撑满整个容器 Container 的高度；如果不设置 stretch 属性值，那么元素的高度即为被内容撑开的高度，如下图所示。

<div class="flex-container" style="align-items: flex-start;">
  <div class="flex-item">1</div>
  <div class="flex-item">2</div>
  <div class="flex-item">3</div>
</div>
<div class="flex-container" style="align-items: flex-start;">
  <div class="flex-item">1</div>
  <div class="flex-item">2</div>
  <div class="flex-item" style="height: auto;">3</div>
</div>

iShot2022-02-11 10.09.03.png

align-content 属性

align-content: flex-start | flex-end | center | space-between | space-around | stretch;

设置项目在交叉轴上排列方式：起始点 | 终止点 | 中点 | 均匀分布 | 等间隔分布 | 拉伸‘自动’-大小的项目以充满容器；

前置条件：多行弹性盒子模型才有效，需要设置 flex-wrap: nowrap；单行无效，单行设置使用 align-items。

默认配置：{ align-content: flex-start; }

<h3>align-content: flex-start | flex-end | center | space-between | space-around | stretch; </h3>
<div class="main-flex align-content">
  <div class="flex-container" style="align-content: flex-start">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
    <div class="flex-item">3</div>
    <div class="flex-item">4</div>
    <div class="flex-item">5</div>
    <div class="flex-item">6</div>
  </div>
  <div class="flex-container" style="align-content: flex-end">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
    <div class="flex-item">3</div>
    <div class="flex-item">4</div>
    <div class="flex-item">5</div>
    <div class="flex-item">6</div>
  </div>
  <div class="flex-container" style="align-content: center">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
    <div class="flex-item">3</div>
    <div class="flex-item">4</div>
    <div class="flex-item">5</div>
    <div class="flex-item">6</div>
  </div>
  <div class="flex-container" style="align-content: space-between">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
    <div class="flex-item">3</div>
    <div class="flex-item">4</div>
    <div class="flex-item">5</div>
    <div class="flex-item">6</div>
  </div>
  <div class="flex-container" style="align-content: space-around">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
    <div class="flex-item">3</div>
    <div class="flex-item">4</div>
    <div class="flex-item">5</div>
    <div class="flex-item">6</div>
  </div>
  <div class="flex-container" style="align-content: stretch">
    <div class="flex-item">1</div>
    <div class="flex-item">2</div>
    <div class="flex-item">3</div>
    <div class="flex-item">4</div>
    <div class="flex-item">5</div>
    <div class="flex-item" style="height: auto;">6</div>
  </div>
</div>

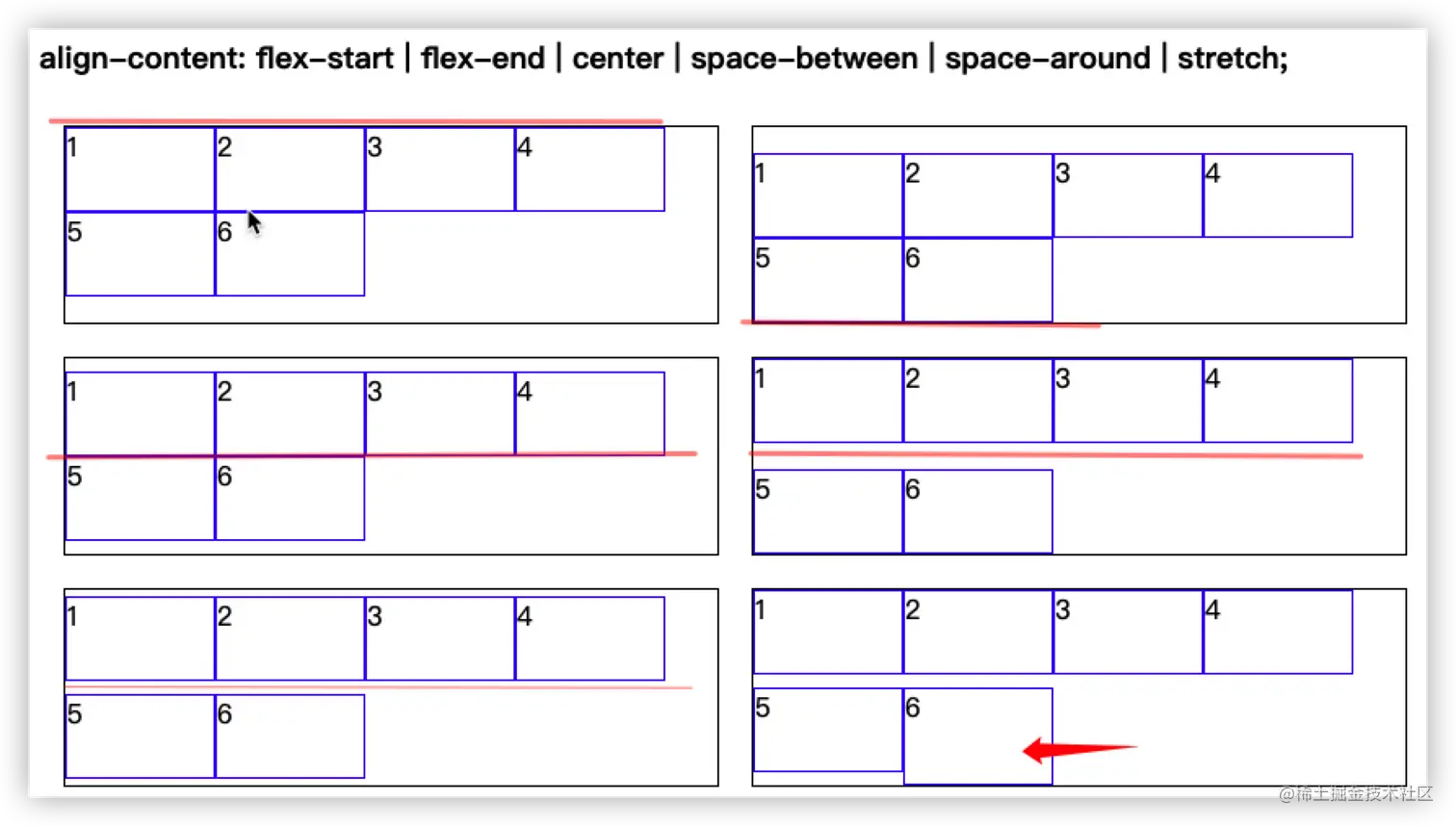

结合示例，能够更好的理解各个属性值的作用。

Flex Item 元素配置项

{
  flex-grow: <number>;
  flex-shrink: <number>;

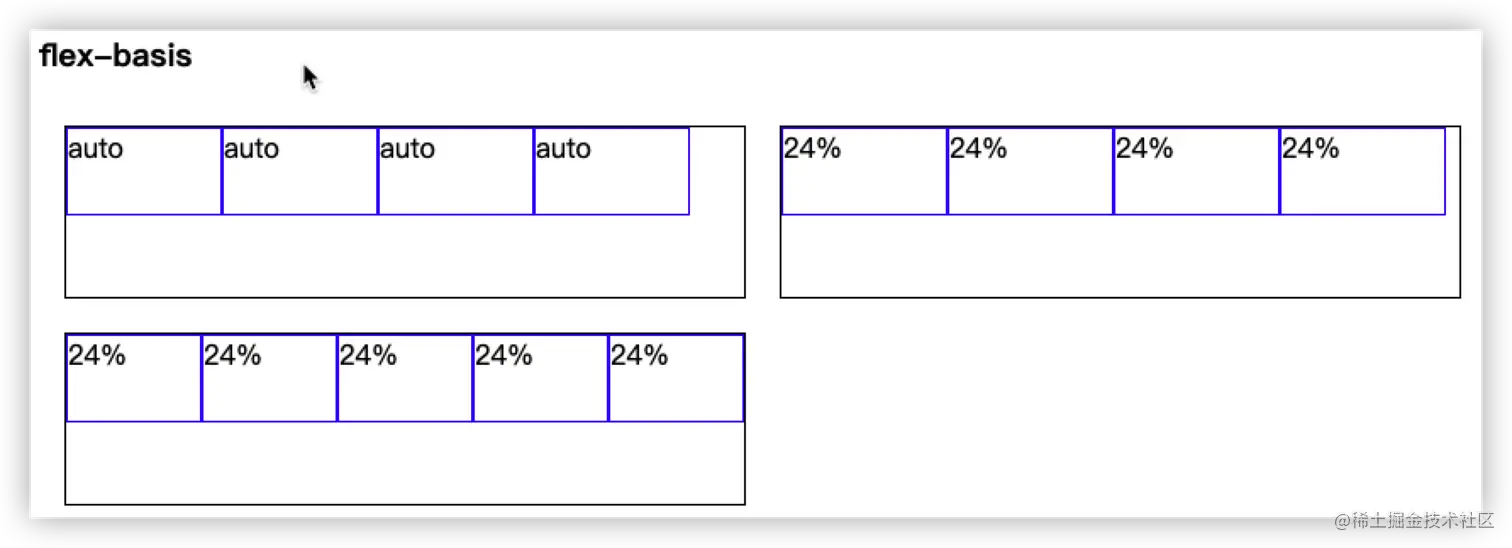

  flex-basis: <width | content | fill | length> | auto;
  flex: <'flex-grow'> <'flex-shrink'>? || <'flex-basis'>;

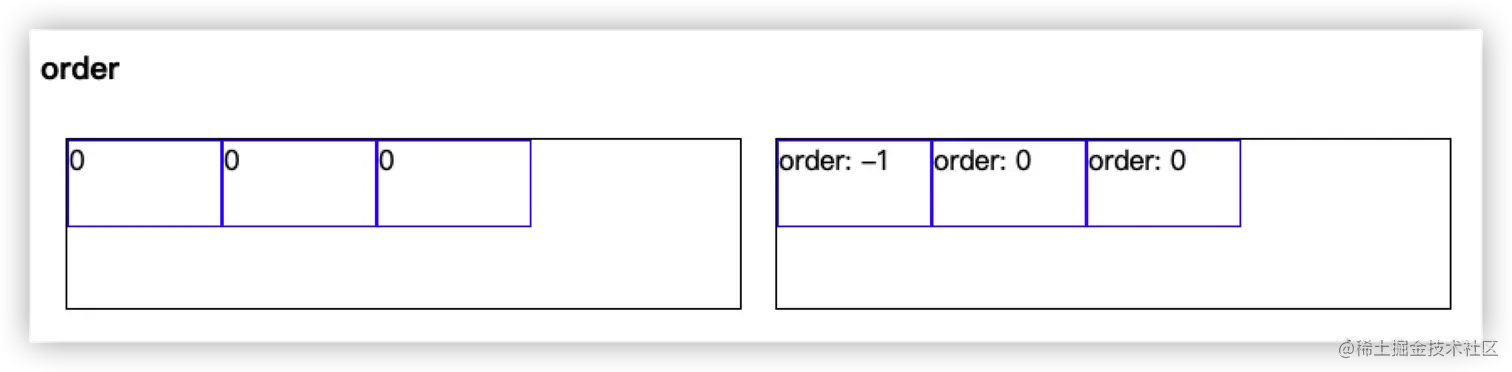

  order: <number>;

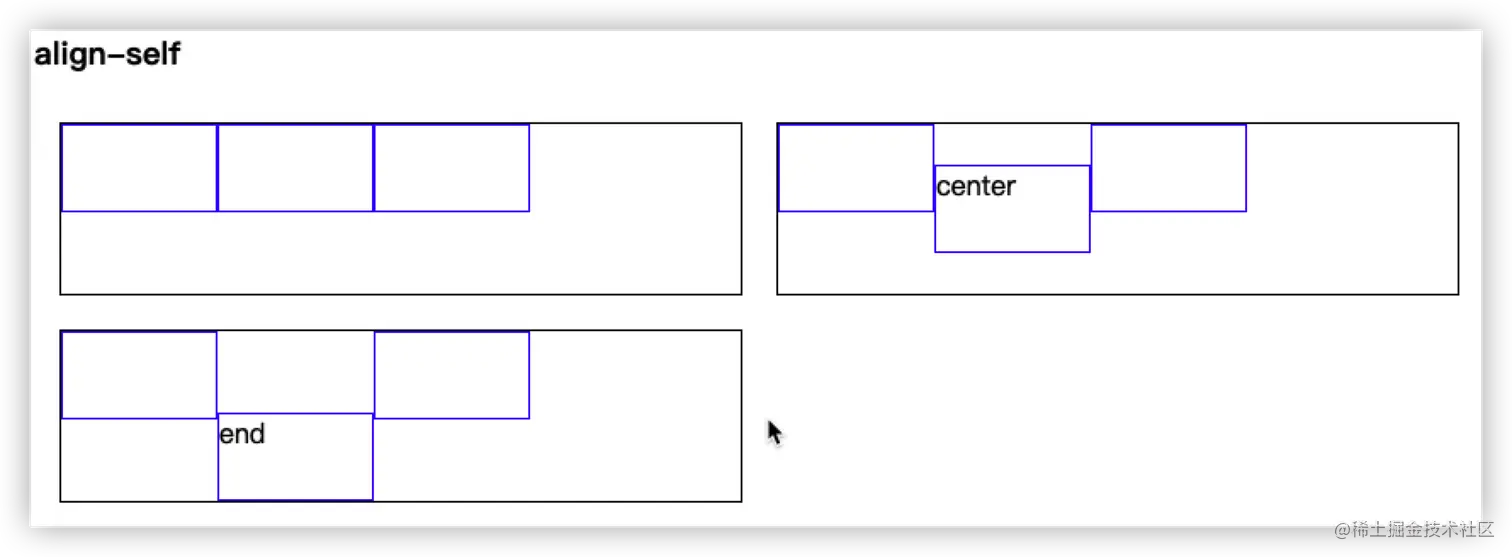

  align-self: auto | normal | start | end | center | self-start;
}

一共包含 6 个可选属性，以及每个属性对应的可选值。我们只需要搞清楚 flex 开头的前面 4 个属性配置即可。

flex-grow 属性

flex-grow: <number>;

定义 Item 在容器中分配剩余空间的相对比例，grow 字面量含义即为成长，变长。默认为0（即为即使有剩余空间，也不会放大）。

默认配置：{ flex-grow: 0; }

<h3>flex-grow</h3>
<div class="main-flex">
  <div class="main-flex">
  <div class="flex-container">
    <div class="flex-item" style="flex-grow: 0;">固定 0</div>
    <div class="flex-item" style="flex-grow: 0;">固定 0</div>
  </div>
  <div class="flex-container">
    <div class="flex-item" style="flex-grow: 1;">自动撑开 1</div>
    <div class="flex-item">固定 0</div>
  </div>
  <div class="flex-container">
    <div class="flex-item">固定 0</div>
    <div class="flex-item" style="flex-grow: 1;">自动撑开 1</div>
  </div>
  <div class="flex-container">
    <div class="flex-item">固定 0</div>
    <div class="flex-item" style="flex-grow: 1;">自动撑开 1</div>
    <div class="flex-item">固定 0</div>
  </div>
</div>
</div>

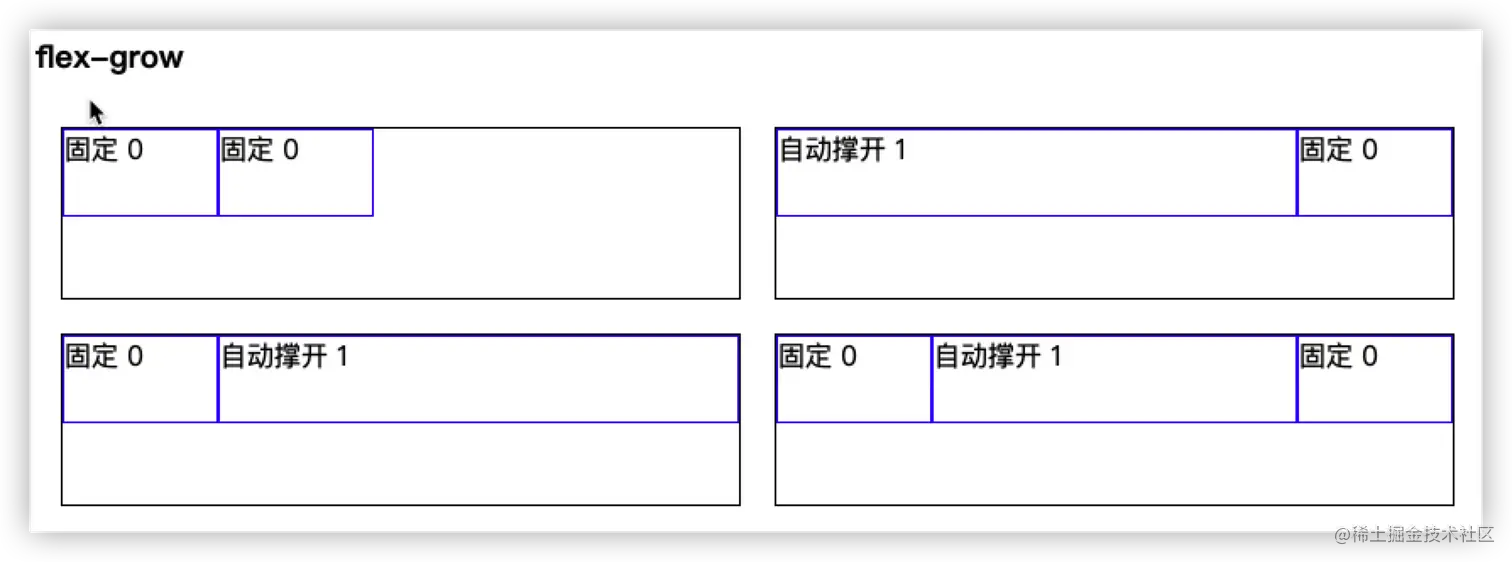

轻松实现一侧固定，另一侧宽度自适应的布局，双飞燕布局（左右固定，中间宽度自适应）。

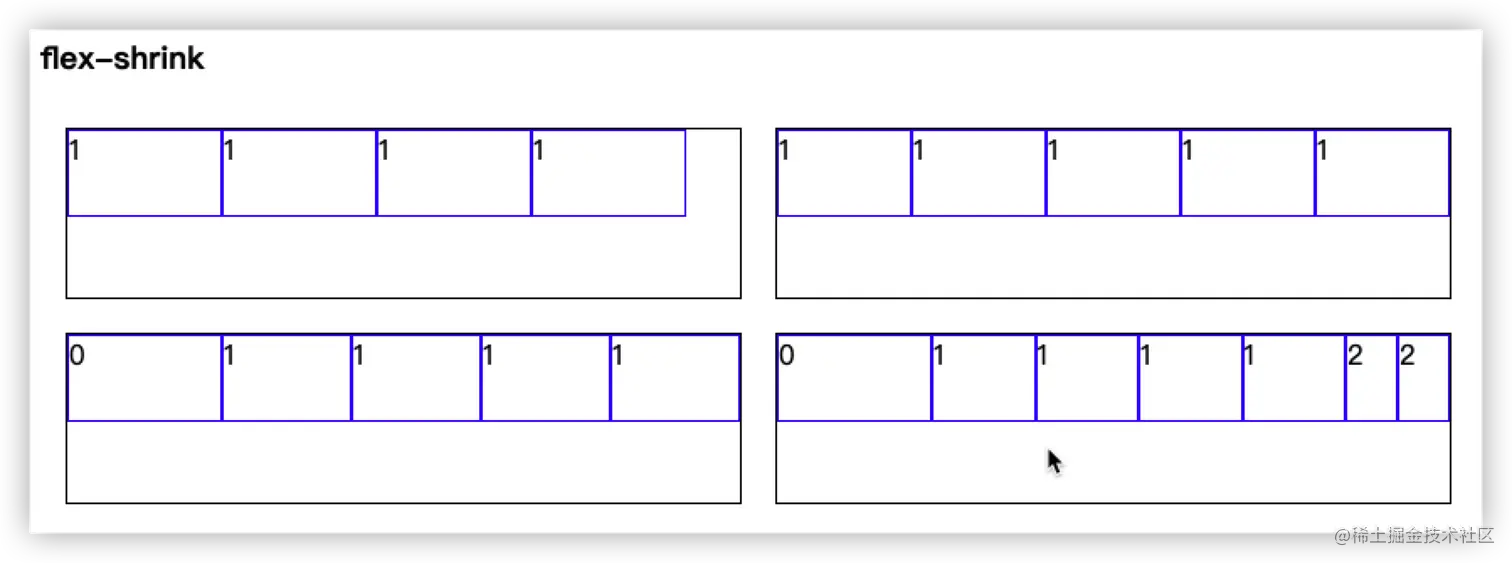

flex-shrink 属性

flex-shrink: <number>;

定义 Item 在容器中分配的缩小比例，shrink 字面量含义即为缩小。默认为1（Item 宽度总和大于容器宽度时，等比缩小 Item 宽度）,设置为0，当宽度不够时，也不会压缩宽度。 默认配置：{ flex-shrink: 1; }

<div class="main-flex">
  <div class="flex-container">
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
  </div>
  <div class="flex-container">
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
  </div>
  <div class="flex-container">
    <div class="flex-item" style="flex-shrink: 0;">0</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
  </div>
  <div class="flex-container">
    <div class="flex-item" style="flex-shrink: 0;">0</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 1;">1</div>
    <div class="flex-item" style="flex-shrink: 2;">2</div>
    <div class="flex-item" style="flex-shrink: 2;">2</div>
  </div>
</div>


设置为 0 时，及时宽度不够，也不会被压缩；设置为2比设置为1压缩的比例更大，为它的2倍。

flex-basis 属性

flex-basis: <width | content | fill | length> | auto;

项目占据的主轴空间，默认 auto，即为本来的大小。

PS：flex-basis 的权重高于 Item 本身设置的 width 值。

默认配置：{ flex-basis: auto; }

<div class="main-flex">
  <div class="flex-container">
    <div class="flex-item" style="flex-basis: auto;">auto</div>
    <div class="flex-item" style="flex-basis: auto;">auto</div>
    <div class="flex-item" style="flex-basis: auto;">auto</div>
    <div class="flex-item" style="flex-basis: auto;">auto</div>
  </div>
  <div class="flex-container">
    <div class="flex-item" style="flex-basis: 24%;">24%</div>
    <div class="flex-item" style="flex-basis: 24%;">24%</div>
    <div class="flex-item" style="flex-basis: 24%;">24%</div>
    <div class="flex-item" style="flex-basis: 24%;">24%</div>
  </div>
  <div class="flex-container">
    <div class="flex-item" style="flex-basis: 24%;">24%</div>
    <div class="flex-item" style="flex-basis: 24%;">24%</div>
    <div class="flex-item" style="flex-basis: 24%;">24%</div>
    <div class="flex-item" style="flex-basis: 24%;">24%</div>
    <div class="flex-item" style="flex-basis: 24%;">24%</div>
  </div>
</div>


Item 的宽度是 50px，会被 flex-basis 设置值 24% 覆盖掉。

flex 属性

flex: <'flex-grow'> <'flex-shrink'>? || <'flex-basis'>;

组合写法，简化配置。这里的写法非常灵活，支持单值语法，双值语法，三值语法。具体可以查看MDN传送门。个人觉得没必要纠结用哪种，绝大情况下我们都采用默认配置，又或者单独修改某一项属性配置即可。

默认配置：{ flex: 0 1 auto; }

order 属性

order: <number>;

值越小，排序越靠前。默认为 0。

默认配置： { order: 0; }

<div class="main-flex">
  <div class="flex-container">
    <div class="flex-item">0</div>
    <div class="flex-item">0</div>
    <div class="flex-item">0</div>
  </div>
  <div class="flex-container">
    <div class="flex-item">order: 0</div>
    <div class="flex-item" style="order: -1;">order: -1</div>
    <div class="flex-item">order: 0</div>
  </div>
</div>


它的好处在于，比如页面上已有几个按钮，现在告诉你需要把某个按钮放在最前面，就可以使用 order 属性。实际项目建议还是别这样玩，容易麻痹队友，移动按钮位置会更好。

align-self 属性

align-self: auto | normal | start | end | center | self-start ...

覆盖 align-items 的值，个性化配置某一个元素在交叉轴上的对齐方式。

默认配置：{ align-items: auto; }

看完下面这个demo就明白什么意思了。

<div class="main-flex">
  <div class="flex-container">
    <div class="flex-item" style="align-self: auto;"></div>
    <div class="flex-item" style="align-self: auto;"></div>
    <div class="flex-item" style="align-self: auto;"></div>
  </div>
  <div class="flex-container">
    <div class="flex-item" style="align-self: auto;"></div>
    <div class="flex-item" style="align-self: center;">center</div>
    <div class="flex-item" style="align-self: auto;"></div>
  </div>
  <div class="flex-container">
    <div class="flex-item" style="align-self: auto;"></div>
    <div class="flex-item" style="align-self: end;">end</div>
    <div class="flex-item" style="align-self: auto;"></div>
  </div>
</div>


基础样式

demo的基础样式进行补充说明。

.main-flex {
  width: 100%;
  margin: 5px;
  display: flex;
  flex-wrap: wrap;
}

.flex-container {
  width: 400px;
  height: 100px;
  border: 1px solid #000;
  display: flex;
  margin: 10px;
}

.flex-item {
  width: 90px;
  height: 50px;
  border: 1px solid blue;
}
.item {
  width: 90px;
  border: 1px solid blue;
}

.align-content>.flex-container {
  height: 120px;
  flex-wrap: wrap;
}

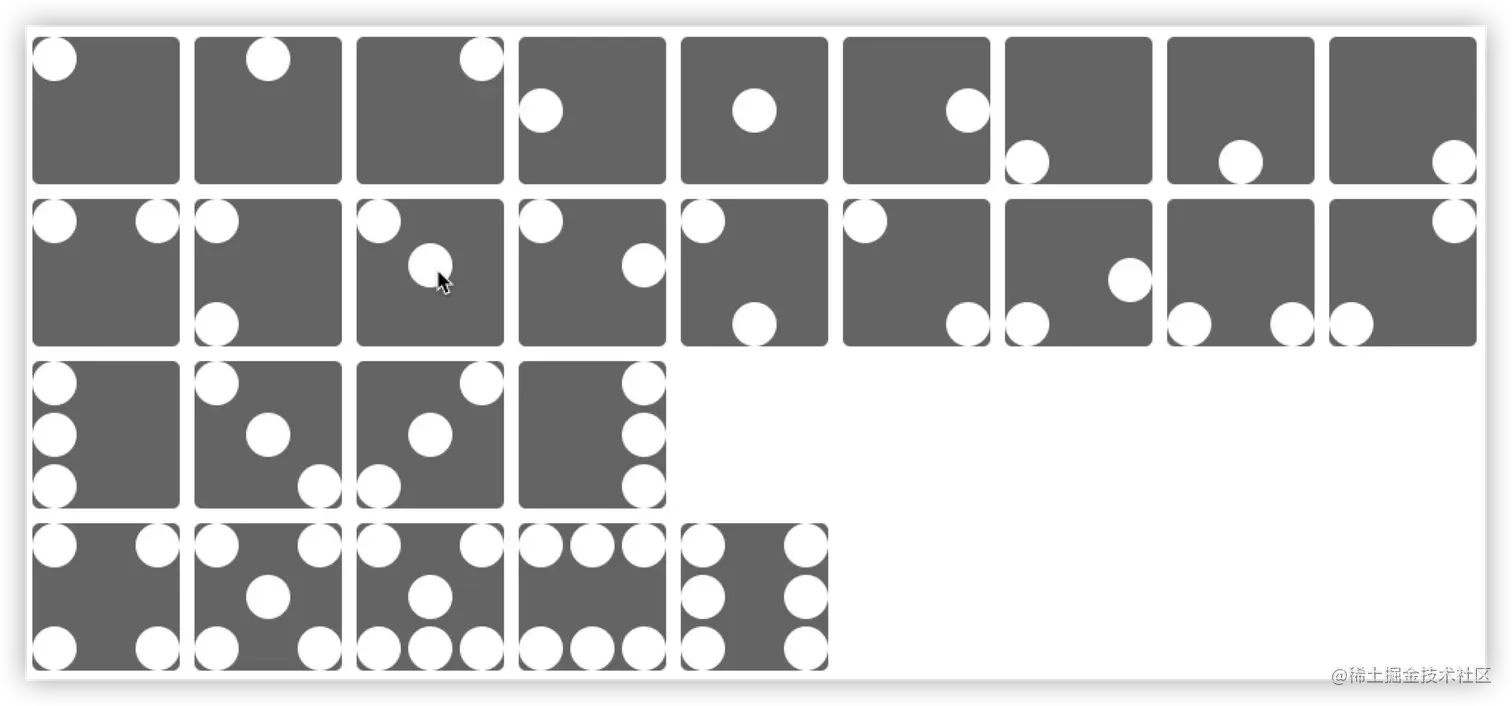

练习篇

这是我之前在 CSDN传送门 上写的关于 Flex 文章，后续开发时还是不太会，说到底还是片面的学习态度，理解的不透彻。


若你能全部实现上面的效果，恭喜你，你已经完全掌握了 Flex，剩下的就是实战积累。

实战篇

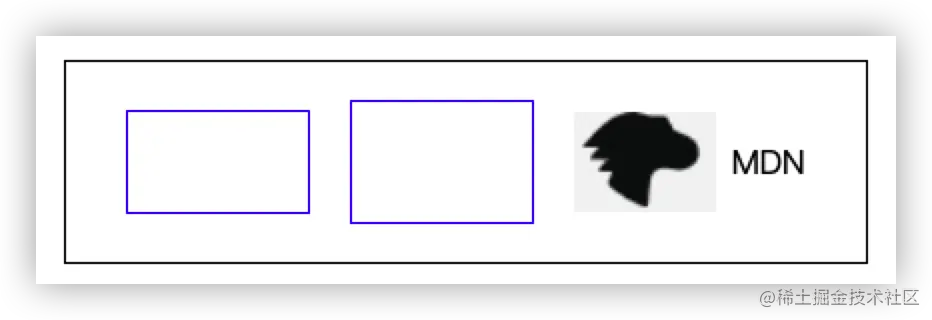

垂直居中布局

实际项目中，遇到最多的就是图片，文字，div 混在一起实现垂直居中对齐，使用 Flex 就能轻松实现。


2个关键属性： align-items: center; justify-content: center;，主轴内容居中对齐，交叉轴元素居中对齐。

<div class="flex-container" style="align-items: center; justify-content: center;">
  <div class="flex-item"></div>
  <div class="flex-item" style="margin: 0 20px; height: 60px;"></div>
  <img src="./pic.jpg" height="50px" alt="">
  <span style="margin-left: 8px;">MDN</span>
</div>

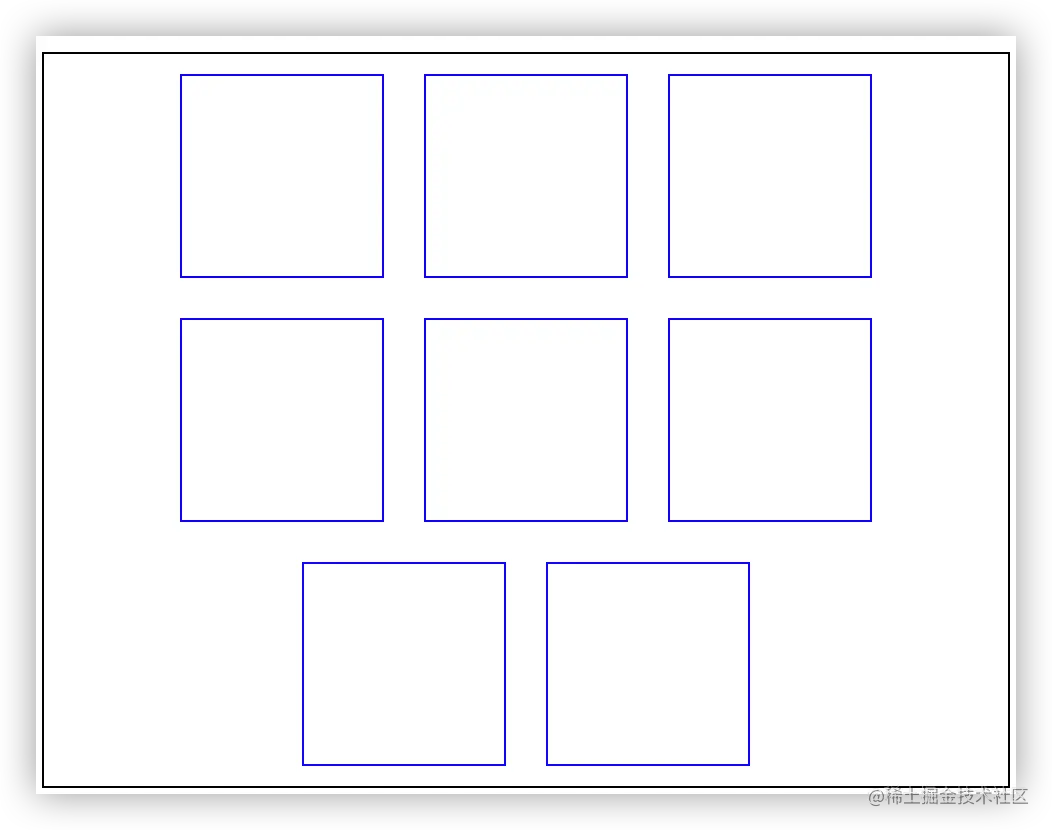

列表渲染
.container {
  display: flex;
  border: 1px solid #000;
  flex-wrap: wrap;
  justify-content: center;
}

.item {
  width: 100px;
  height: 100px;
  border: 1px solid blue;
  margin: 10px;
}

<div class="container">
  <div class="item"></div>
  <div class="item"></div>
  <div class="item"></div>
  <div class="item"></div>
  <div class="item"></div>
  <div class="item"></div>
  <div class="item"></div>
  <div class="item"></div>
</div>


实现如上的布局效果。优势在于响应式布局，当内容单元的尺寸固定时，可以根据容器宽度，最大程度展示更多的数据。劣势在于翻页最后一页，元素内容过少，整体布局不够优雅，但是也能接受，得看产品心情。如果实在接受不了，可以采用栅格布局，不足在于一行显示的数量是固定的几个值，无法最大程度的展示最多的数据。

双飞燕布局

参考前面讲解 flex-grow 时的 demo。关键属性 flex-grow。


左右布局
<div class="container" style="justify-content: space-between;">
  <div class="btns-left">
    <button>1</button>
    <button>2</button>
  </div>
  <div class="btns-right">
    <button>3</button>
    <button>4</button>
  </div>
</div>


后台管理系统中，table表格上方有一行按钮集合，会把新增、批量修改，批量删除、上传等业务操作相关的按钮放在左边，把导出、下载等也业务无关的按钮放在右边。相比 float 而言，更能体现出 Flex 的简单、高效。

需要注意一点，不要设置父元素的高度，而是根据 Item 自动撑开。

最后，附上阮一峰老师的 Flex传送门。

avatar
文章
阅读
粉丝
