RocketMQ4.9.1源码分析-Namesrv服务注册&路由发现

·  阅读 506
RocketMQ4.9.1源码分析-Namesrv服务注册&路由发现

何为路由中心?

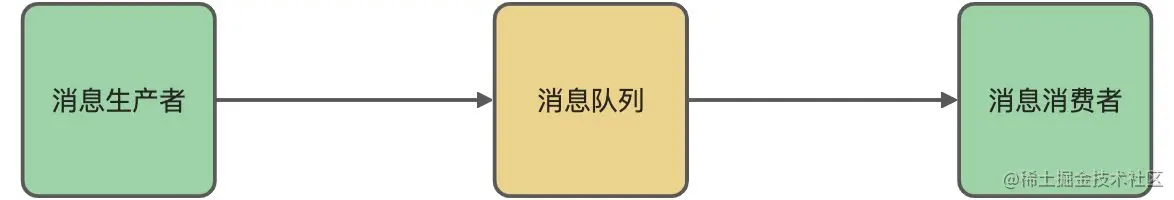

在通常的理解中,提到消息队列,最简单的模型如下图:

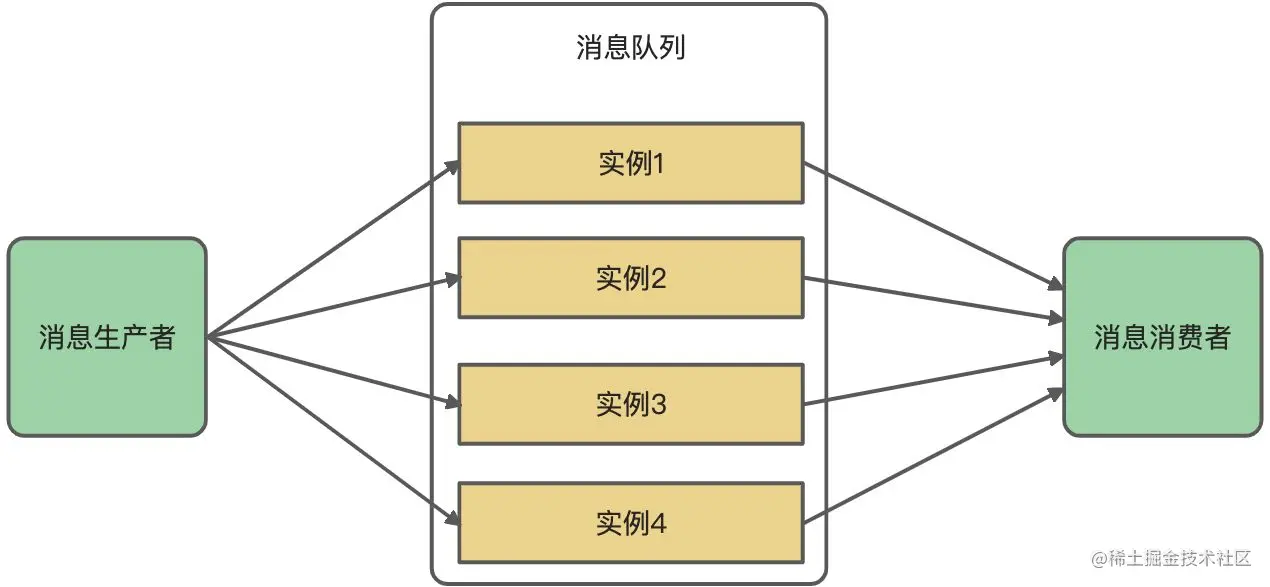

很好理解,生产者只要知道消息队列的网络地址,然后发送消息到这个网络地址上。但是实际往往不是这么简单,因为消息队列一般是集群模式,再如下图,4个实例组成集群:

假如现在继续采用生产者/消费者直接记录4个实例网络地址的方式,也是可以实现的。随着业务的发展,需要对队列进行水平扩展,要将4台实例临时扩展到6台,那么生产者和消费者是不知道新增的两个实例网络地址的,这时只能重启,记录两个新实例的网络地址再重启。这是不是非常麻烦?针对这个问题可以思考下:

  1. 对于集群模式的服务,有没有更好更灵活的方式去记录路由信息?
  2. 当集群实例数量增加或者减少时,怎么让其他服务可以知道?并且不用做任何操作。

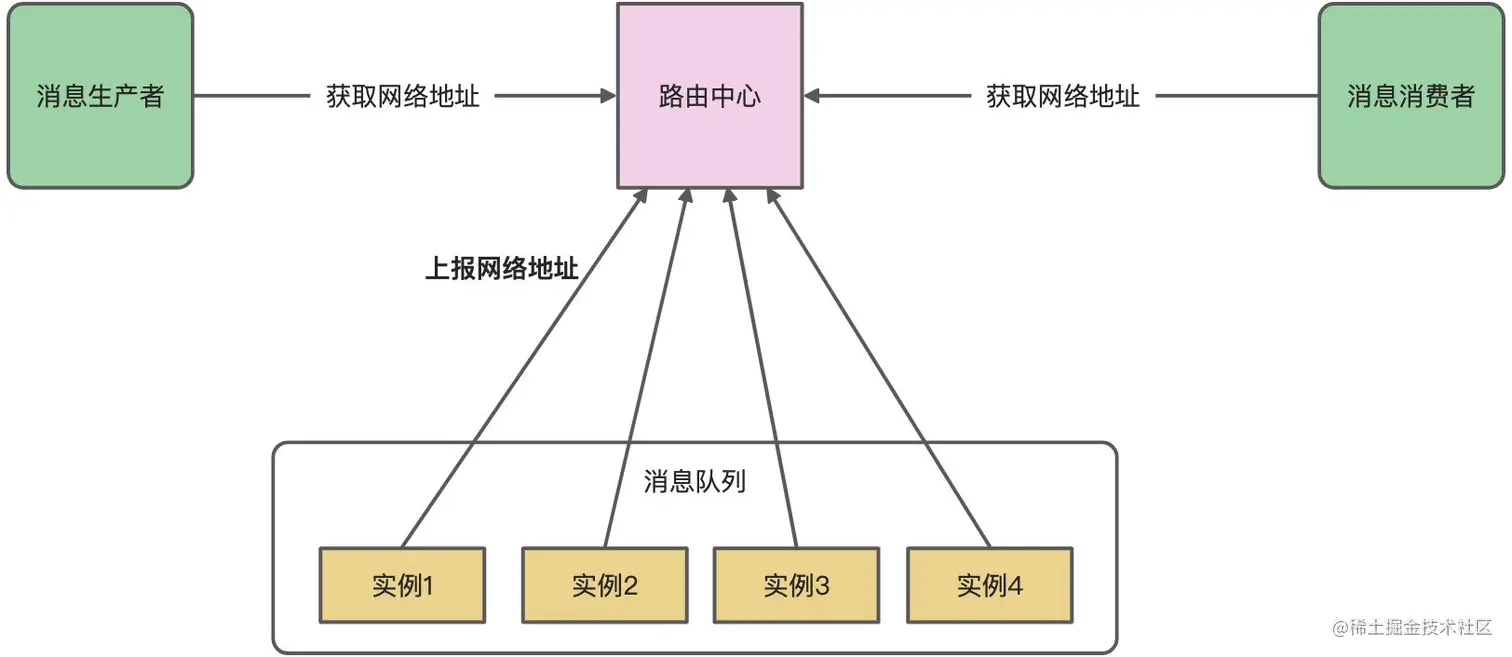

这时如果我们新增一个路由中心系统,负责两件事:

  1. 所有服务可以去路由中心上报自己的网络地址。
  2. 所有服务可以去路由中心获取其他服务的网络地址。

这样我们系统有多少的业务系统,我们只要知道路由中心的地址就可以了。

那么路由中心怎么感知实例数量的变化呢?最朴素的手段就是心跳,路由中心定期向所有上报的系统发送心跳包,如果心跳包没有响应则说明实例已经停止运行了,在路由记录中剔除该服务地址就可以了。

其实这两个步骤都有专门名称:

  • 服务注册:将某个服务调用信息记录到一个公共组件中
  • 服务发现:当服务新增/减少,要能被其他调用者自动发现。

市面上已有的代表性产品有:zookeeper、consul、etcd。

RocketMQ中的Namesrv

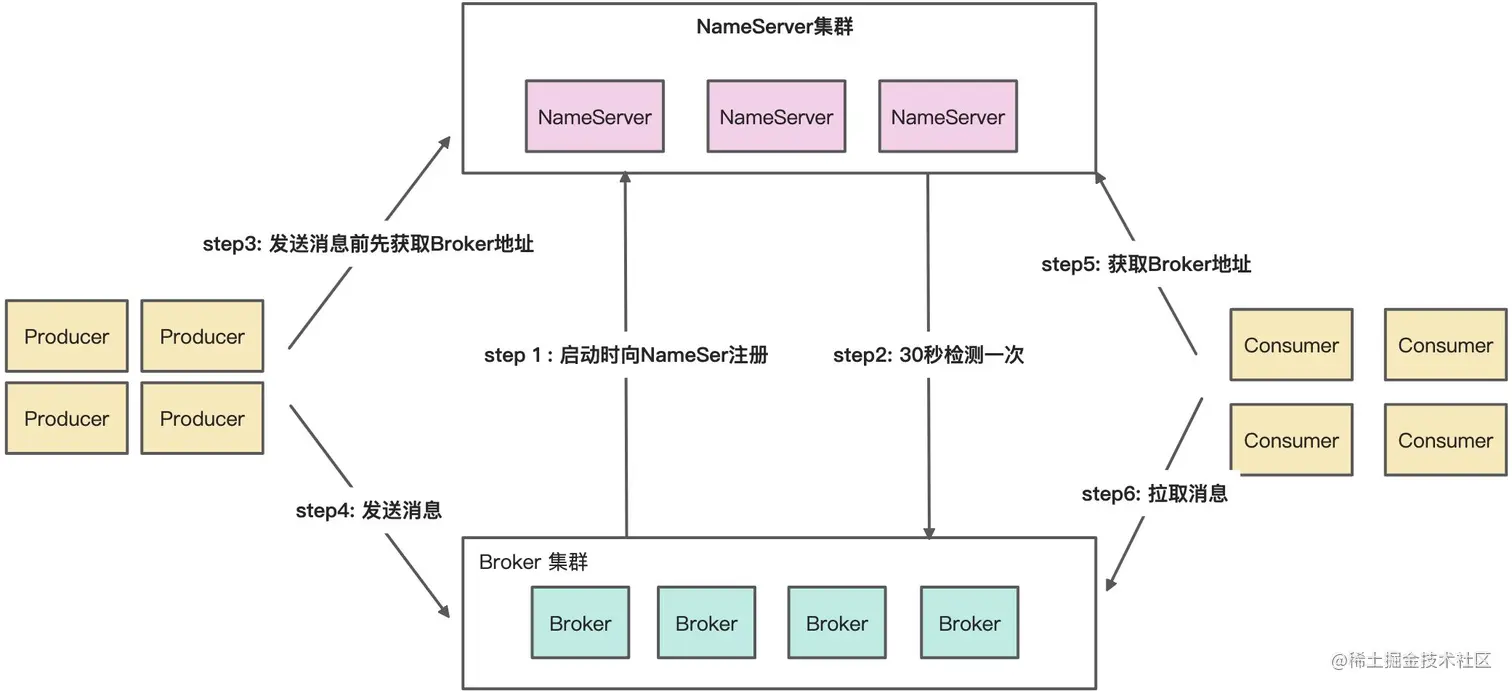

图中展示了Namesrv的3个功能,也是核心的3个功能:

  • 注册broker
  • 获取路由信息
  • 定时心跳检测

接下来看看rocketmq的源码是如何实现这3个功能的

路由元信息

namesrv作为路由信息的管理者,本质上可以这么对namesrv进行理解:保存路由信息的数据结构 + 操作数据结构的算法,路由元信息便是第一部分,所以先看看namesrv保存路由信息的数据结构是什么样子?

namesrv/src/main/java/org/apache/rocketmq/namesrv/routeinfo/RouteInfoManager.java类下,包含了所有的路由元信息

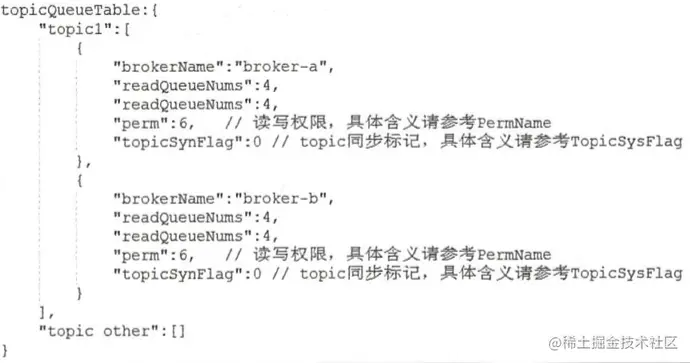

topicQueueTable

    /**
     * 保存Topic和队列的信息,也叫真正的路由信息。
     * 一个Topic的queue可能分布在不同的broker中,也有可能分布在同一个broker中。
     * key:topic . val:QueueData
     */
    private final HashMap<String, List<QueueData>> topicQueueTable;
复制代码

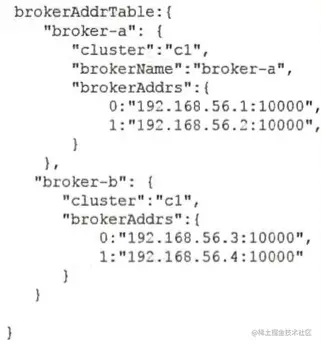

brokerAddrTable

    /**
     * Broker基础信息,broker名称和broker信息的对应信息
     * key:broker name . val:broker data
     */
    private final HashMap<String, BrokerData> brokerAddrTable;
复制代码

clusterAddrTable

    /**
     * Broker集群信息,集群中所有Broker名称
     * key: cluster name . val:set<broker name>
     */
    private final HashMap<String, Set<String>> clusterAddrTable;
复制代码

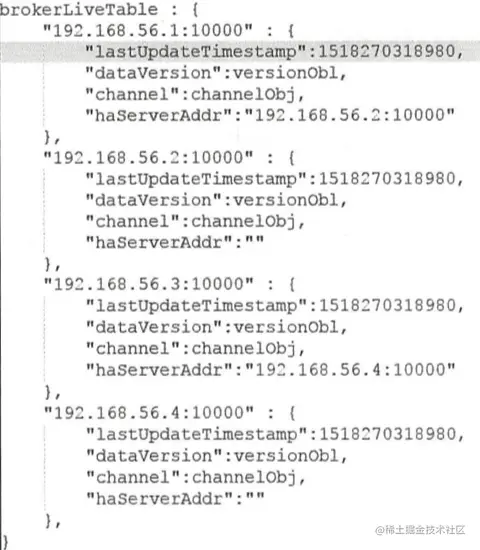

brokerLiveTable

    /**
     * Broker状态信息,NameServer每次收心跳包都会替换该信息
     * key: broker addr . val:broker live info
     */
    private final HashMap<String, BrokerLiveInfo> brokerLiveTable;
复制代码

filterServerTable

    /**
     * 用于类模式消息过滤
     * key:broker addr . val:filter server
     */
    private final HashMap<String, List<String>> filterServerTable;
复制代码

知道了路由元信息的数据结构,再看看路由信息是如何保存到这些map中的以及如何查询的。

服务注册

注册broker和获取路由信息是namesrv提供的API,位于namesrv/src/main/java/org/apache/rocketmq/namesrv/processor/DefaultRequestProcessor.java类下的processRequest(),根据请求的code判断请求的类型。下面包含了namesrv所有的对外接口API。

switch (request.getCode()) {
    case RequestCode.PUT_KV_CONFIG:
        // 添加配置
        return this.putKVConfig(ctx, request);
    case RequestCode.GET_KV_CONFIG:
        // 获取配置
        return this.getKVConfig(ctx, request);
    case RequestCode.DELETE_KV_CONFIG:
        // 删除配置
        return this.deleteKVConfig(ctx, request);
    case RequestCode.QUERY_DATA_VERSION:
        return queryBrokerTopicConfig(ctx, request);
    case RequestCode.REGISTER_BROKER:
        // 注册broker
        Version brokerVersion = MQVersion.value2Version(request.getVersion());
        if (brokerVersion.ordinal() >= MQVersion.Version.V3_0_11.ordinal()) {
            // 3.0.11之后
            return this.registerBrokerWithFilterServer(ctx, request);
        } else {
            // 3.0.11之前
            return this.registerBroker(ctx, request);
        }
    case RequestCode.UNREGISTER_BROKER:
        // 注销broker
        return this.unregisterBroker(ctx, request);
    case RequestCode.GET_ROUTEINFO_BY_TOPIC:
        // 根据topic获取路由信息
        return this.getRouteInfoByTopic(ctx, request);
    case RequestCode.GET_BROKER_CLUSTER_INFO:
        // 获取broker集群信息
        return this.getBrokerClusterInfo(ctx, request);
    case RequestCode.WIPE_WRITE_PERM_OF_BROKER:
        // 删除Broker的写权限
        return this.wipeWritePermOfBroker(ctx, request);
    case RequestCode.GET_ALL_TOPIC_LIST_FROM_NAMESERVER:
        // 获取全部Topic信息
        return getAllTopicListFromNameserver(ctx, request);
    case RequestCode.DELETE_TOPIC_IN_NAMESRV:
        // 删除Topic信息
        return deleteTopicInNamesrv(ctx, request);
    case RequestCode.GET_KVLIST_BY_NAMESPACE:
        // 获取kv列表
        return this.getKVListByNamespace(ctx, request);
    case RequestCode.GET_TOPICS_BY_CLUSTER:
        // 获取topic根据集群
        return this.getTopicsByCluster(ctx, request);
	..
    default:
        break;
}
复制代码

其中服务注册对应的是code是REGISTER_BROKER,下面看到根据版本的不同分为registerBrokerWithFilterServer()registerBroker(),我使用的是v4.9.1,所以看看registerBrokerWithFilterServer()的实现

public RemotingCommand registerBrokerWithFilterServer(ChannelHandlerContext ctx, RemotingCommand request) throws RemotingCommandException {
	...省略...

    // 注册的方法
	RegisterBrokerResult result = this.namesrvController.getRouteInfoManager().registerBroker(...);

    ...省略...

}
复制代码

核心的注册逻辑在registerBroker()中 ,继续看下registerBroker()

public RegisterBrokerResult registerBroker(final String clusterName, final String brokerAddr, final String brokerName, final long brokerId, final String haServerAddr, final TopicConfigSerializeWrapper topicConfigWrapper, final List<String> filterServerList, final Channel channel) {
    RegisterBrokerResult result = new RegisterBrokerResult();
    try {
        try {
            this.lock.writeLock().lockInterruptibly();

            // step1
            // 根据集群名称获取 broker name 集合
            Set<String> brokerNames = this.clusterAddrTable.get(clusterName);
            if (null == brokerNames) {
                brokerNames = new HashSet<>();
                this.clusterAddrTable.put(clusterName, brokerNames);
            }
            // 添加broker name 到集合中
            brokerNames.add(brokerName);

            // 是否第一次注册
            boolean registerFirst = false;

            // step2
            // 如果 broker table 里没有数据,则表示broker为第一次注册
            BrokerData brokerData = this.brokerAddrTable.get(brokerName);
            if (null == brokerData) {
                registerFirst = true;
                brokerData = new BrokerData(clusterName, brokerName, new HashMap<>());
                this.brokerAddrTable.put(brokerName, brokerData);
            }
            Map<Long, String> brokerAddrsMap = brokerData.getBrokerAddrs();
            //Switch slave to master: first remove <1, IP:PORT> in namesrv, then add <0, IP:PORT>
            //The same IP:PORT must only have one record in brokerAddrTable
            brokerAddrsMap.entrySet().removeIf(item -> null != brokerAddr && brokerAddr.equals(item.getValue()) && brokerId != item.getKey());

            String oldAddr = brokerAddrsMap.put(brokerId, brokerAddr);
            registerFirst = registerFirst || (null == oldAddr);

            // step3
            // 如果 topic 信息不为空,而且是 master
            if (null != topicConfigWrapper && MixAll.MASTER_ID == brokerId) {
                // 如果是第一次注册,或者 broker topic 信息发生变动过
                if (this.isBrokerTopicConfigChanged(brokerAddr, topicConfigWrapper.getDataVersion()) || registerFirst) {
                    // 获取 topic info 列表
                    ConcurrentMap<String, TopicConfig> tcTable = topicConfigWrapper.getTopicConfigTable();
                    if (tcTable != null) {
                        for (Map.Entry<String, TopicConfig> entry : tcTable.entrySet()) {
                            this.createAndUpdateQueueData(brokerName, entry.getValue());
                        }
                    }
                }
            }

            // step4
            BrokerLiveInfo prevBrokerLiveInfo = this.brokerLiveTable.put(brokerAddr, new BrokerLiveInfo(System.currentTimeMillis(), topicConfigWrapper.getDataVersion(), channel, haServerAddr));
            if (null == prevBrokerLiveInfo) {
                log.info("new broker registered, {} HAServer: {}", brokerAddr, haServerAddr);
            }

            // step5
            if (filterServerList != null) {
                if (filterServerList.isEmpty()) {
                    this.filterServerTable.remove(brokerAddr);
                } else {
                    this.filterServerTable.put(brokerAddr, filterServerList);
                }
            }

            // 如果broker的身份是slave
            if (MixAll.MASTER_ID != brokerId) {
                String masterAddr = brokerData.getBrokerAddrs().get(MixAll.MASTER_ID);
                if (masterAddr != null) {
                    BrokerLiveInfo brokerLiveInfo = this.brokerLiveTable.get(masterAddr);
                    if (brokerLiveInfo != null) {
                        // 在返回结果中,携带master的地址,主从同步步骤需要。
                        result.setHaServerAddr(brokerLiveInfo.getHaServerAddr());
                        result.setMasterAddr(masterAddr);
                    }
                }
            }
        } finally {
            this.lock.writeLock().unlock();
        }
    } catch (Exception e) {
        log.error("registerBroker Exception", e);
    }

    return result;
}
复制代码

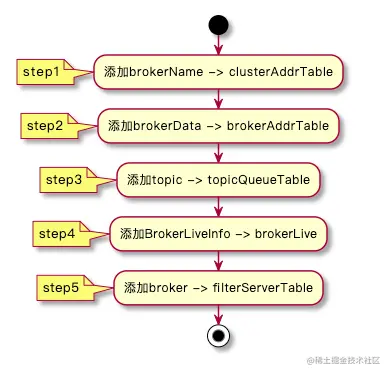

代码注释中使用step1 ~ step5对5个不同阶段进行标记,这5个阶段的作用可以这么理解 image.png

路由剔除

namesrv要删除一个broker的路由信息的只有一个:这个broker目前不能正常提供服务了。这也可以分为两种情况

  1. broker正常停止。
  2. broker发生异常。

Broker 正常停止

broker在停止的时候会给namesrv发送一个unregisterBroker类型的消息,发送代码部分在broker/src/main/java/org/apache/rocketmq/broker/out/BrokerOuterAPI.java类的unregisterBrokerAll(),namesrv处理这个消息的入口上文服务注册部分提到过,代码的逻辑很直白,就是从topicQueueTablebrokerAddrTablebrokerLiveTablefilterServerTable 删除与该Broker相关的信息。

Broker 异常

broker异常的时候,肯定是无法主动向namesrv发送注销消息的,所以需要namesrv主动去发现哪些异常的broker。按照这个思路,可以想到两种实现手段:

方案一: namesrv启动一个定时任务,然后向所有broker发送心跳请求,无法响应的broker可以怀疑是发生了异常了。

方案二: 记录broker向namesrv最后发送心跳消息的时间,namesrv启动定时任务,判断每个最后心跳时间与当前的时间是否超时,超时说明broker异常导致无法发送心跳包

RocketMQ的设计思路和方案二类似。

启动定时任务

namesrv/src/main/java/org/apache/rocketmq/namesrv/NamesrvController#initailize()

public boolean initialize() {
    //...略

    this.scheduledExecutorService.scheduleAtFixedRate(NamesrvController.this.routeInfoManager::scanNotActiveBroker, 5, 10, TimeUnit.SECONDS);

	//... 略
}
复制代码

namesrv/src/main/java/org/apache/rocketmq/namesrv/routeinfo/RouteInfoManager#scanNotActiveBroker()

public void scanNotActiveBroker() {
    // 从存活列表里获取broker数据
    Iterator<Entry<String, BrokerLiveInfo>> it = this.brokerLiveTable.entrySet().iterator();
    while (it.hasNext()) {
        Entry<String, BrokerLiveInfo> next = it.next();
        long last = next.getValue().getLastUpdateTimestamp();
        // 判断消息发送间隔
        if ((last + BROKER_CHANNEL_EXPIRED_TIME) < System.currentTimeMillis()) {
            RemotingUtil.closeChannel(next.getValue().getChannel());
			// 移除该broker信息
            it.remove();
            log.warn("The broker channel expired, {} {}ms", next.getKey(), BROKER_CHANNEL_EXPIRED_TIME);
            this.onChannelDestroy(next.getKey(), next.getValue().getChannel());
        }
    }
}
复制代码
