大家好，我是程栩，一个即将入职鹅厂的校招新人。本系列文章将会以一个演进的视角介绍计算机组成原理,并以一个采取Mips指令集的CPU作为范例。
软硬件接口
面对着计算机的疑惑，聪明的你选择了告诉他按照00-01-10-01的方式进行解读数据。计算机恍然大悟，想要去按照这样的方式解读时却发现，自己并不能按照这样的方式读取数据。这又是为什么呢？
原来当芯片被制造的时候，线路都已经被确定了，它可能只能按照000-110-01的方式解读数据，但是你给他的数据并不符合这样的要求。换句话说，硬件决定了对数据的结构方式和读取方式，这都是事先决定的，而不是可以随意更改的，硬件的硬也体现在这里：不可变更性。一个只能按照000-110-01方式解读的机器，可以接受00-01-10-01的数据，但是它的解读方式并不会按照00-01-10-01的方式进行解读。所以如果我们想要一个可以接受00-01-10-01方式的机器，我们就需要在物理上改变它，这是很难的，所以解决方式也许是换一台机器。
Verilog下的描述
Verilog是一种硬件描述语言，可以帮助我们做芯片设计。在这里我们屏蔽掉数电一层，从电路的角度来看，我们给出如下的一个简单加法器实现：
module add(
output [1:0] s, //输出
input [1:0] a, //输入
input [1:0] b, //输入
input [1:0] ci //输入
);
assign s = a + b
endmodule
从代码上来，其实并不是很难理解，这个模块有三个输入，a、b以及ci，而只有一个输出s。a和b就是两个加数，而s就是结果，所以自然而然的就有s=a+b的方式出现，那么这个模块的含义就很明显了：根据输入a和b来计算结果作为s输出。而这里的ci，则是告诉这个add做什么运算，是无符号加还是有符号加？(在这里省略掉了具体的处理，只以s=a+b来粗略的表示加)
在这里重要的一点在于，[1:0]的含义。在Verilog中，[1:0]表示的是位宽，也即四位的数据长度。比如a可以接受01这个数据，但是当遇到001的时候就会出现问题。

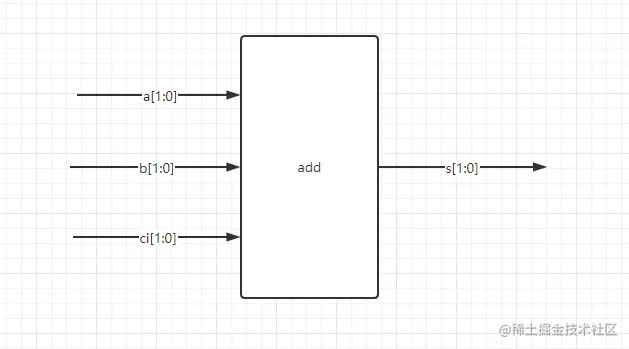

从这个角度来看，这个加法器只能接受六位的输入，而且是按照两位两位两位进行划分，那么自然而然的就不能接受其他方式的输入(可以接受输入，但是运算结果并不会按照我们的想法进行)。如下图所示：

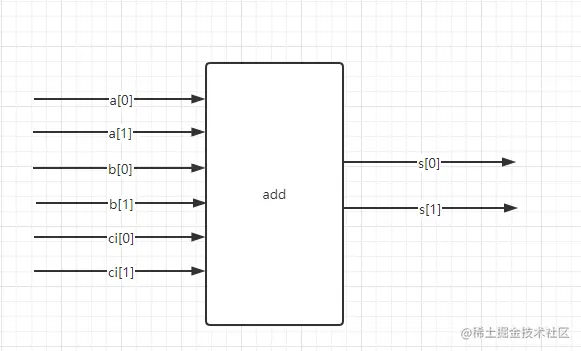

如果再从数电的角度来看，就变成了：
这里的每一根线都是一个实际上的物理的电线，譬如面包板上用到的铜线，其能传递的只有高电平(1)和低电平(0)。
而这样的线路是不会更改的，所以一旦线路确定了，那么它的输入输出就确定了，所以这个加法器并不能够按照011-100的方式来正确的运算数据。
所以硬件和ISA其实是相辅相成的，两者只有配套在一起才能正常的运行。软硬件接口是ISA的意义也就在这里。
软硬件接口设计
聪明的你理解了软硬件接口的含义，准备一展宏图，自己设计一个指令集以及相应的硬件。就和Web前后端开发一样，你打算先设计好接口-ISA。
参考加法器的例子，你觉得一条指令应该有如下的因素：
- 命令(op)
- 数据
命令告诉硬件要做什么，而数据则告诉硬件做事情的时候使用哪些数据。比如我们小学时候学到的算式:1+1、2-1等，都是采取命令加数据的方式来进行表达。
那么，我们该如何设计指令呢？
从加法器出发，如果我们想要有多种运算，那么op就需要有多种。这计算机总得能支持加减乘除吧？那这个op至少得有两位([1:0])，比如用00表示加，01表示减等等。随着op的变多，这个位数自然而然的就变多了。那我们的数据呢？我们知道加减乘除都是两个运算数的，那如果来了个取反呢？取反不需要两个运算数，这又该如何设计呢？
你又一次的陷入了沉思……
