深入理解ViewPager2原理及其实践(下篇)

·  阅读 550

本篇文章主要介绍基于ViewPager2(以下简称VP2)实现的一个Banner轮播库。

一 效果图

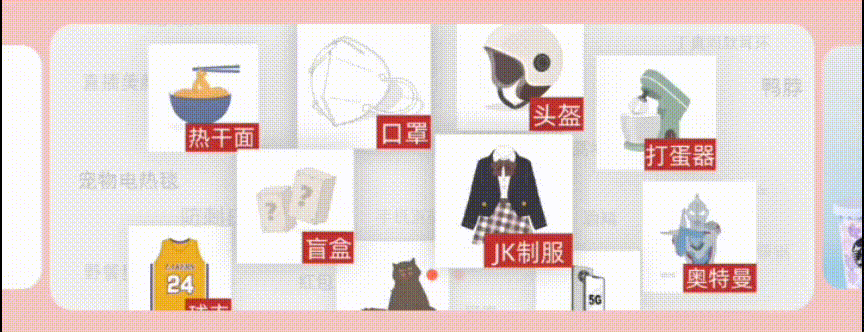

功能示例
基本使用

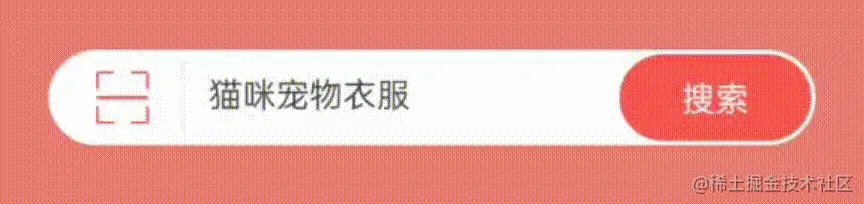

仿淘宝搜索栏上下轮播

1.1 源码地址

上述示例效果及更多功能源码参见:lib_viewpager2

1.2 API介绍

API备注
setModels(list: MutableList< String>)设置轮播数据
submitList(newList: MutableList< String>)使用DiffUtil进行增量数据更新
setAutoPlay(isAutoPlay: Boolean)设置自动轮播 true-自动 false-手动
setUserInputEnabled(inputEnable: Boolean)设置MVPager2是否可以滑动 true-可以滑动 false-禁止滑动
setIndicatorShow(isIndicatorShow: Boolean)是否展示轮播指示器 true-展示 false-不展示
setPageInterval(autoInterval: Long)设置自动轮播时间间隔
setAnimDuration(animDuration: Int)设置轮播切换时的动画持续时间 通过反射改变系统自动切换的时间
注意:这里设置的animDuration值需要小于setPageInterval()中设置的autoInterval值
setOffscreenPageLimit(@OffscreenPageLimit limit: Int)设置离屏缓存数量 默认是OFFSCREEN_PAGE_LIMIT_DEFAULT = -1
setPagePadding(left: Int = 0, top: Int = 0, right: Int = 0, bottom: Int = 0)设置一屏多页
setPageTransformer(transformer: CompositePageTransformer)设置ItemView切换动画, CompositePageTransformer可以同时添加多个ViewPager2.PageTransformer
setOnBannerClickListener(listener: OnBannerClickListener)设置Banner的ItemView点击
registerOnPageChangeCallback(callback: ViewPager2.OnPageChangeCallback)设置页面改变时的回调
setOrientation(@ViewPager2.Orientation orientation: Int)设置轮播方向,横竖方向:ORIENTATION_HORIZONTAL 或 ORIENTATION_VERTICAL
setLoader(loader: ILoader< View>)设置ItemView加载器
isAutoPlay()是否自动轮播

二 核心实现思路

2.1 无限轮播

为了实现无限轮播,首先对原始数据进行扩充,如下图所示: 扩展数据 在真实数据的前后各增加2条数据,添加规则已经在图片中注明了。

private val autoRunnable: Runnable = object : Runnable {
        override fun run() {
            if (mRealCount > 1 && mIsAutoPlay) {
                mCurPos = mCurPos % mExtendModels.size + 1
                when (mCurPos) {
                    //扩展数据之后,滑动到倒数第2条数据时,改变轮播位置
                    exSecondLastPos() -> {
                        mSelectedValid = false
                        //跳转到正数第2条数据,注意这里smoothScroll设置为false,即不会有跳转动画
                        mViewPager2.setCurrentItem(1, false)
                        //立即执行,会走到下面的else中去 最终会展示正数第3条的数据,达到无限轮播的效果
                        post(this)
                    }
                    else -> {
                        mSelectedValid = true
                        mViewPager2.currentItem = mCurPos
                        //延迟执行
                        postDelayed(this, AUTO_PLAY_INTERVAL)
                    }
                }
            }
        }
    }

上面注释中已经将无限轮播的逻辑写明了。以上图扩展后的数据为例,当VP2滑动到第6条数据(position是5,value是a)时,立即跳转到第2条数据(position是1,value是c),但是此时还未来得及展示,立即会通过post(this)继续执行,从而跳转到了第3条数据(position是2,value是a),可以看到跟第6条的数据是一样的,从而达到了无限轮播的效果。当设置完上述的Runnable后,通过Handler发送Message开始执行循环:

fun startAutoPlay() {
   removeCallbacks(autoRunnable)
   postDelayed(autoRunnable, AUTO_PLAY_INTERVAL)
}

以上是自动轮播的实现场景,另外还有手动轮播,主要是在ViewPager2.OnPageChangeCallback#onPageScrollStateChanged(state: Int)回调中根据VP2.currentItem得到当前Item的位置判断下一个滑动位置的,具体跳转逻辑跟自动轮播是一样的。这里注意一点:state 必须是ViewPager2.SCROLL_STATE_DRAGGING,因为这个值可以确保只在手指触摸滑动时才会触发,自动轮播时并不会触发这里的逻辑。

2.2 轮播动画过渡

主要通过LayoutManager#smoothScrollToPosition()中通过LinearSmoothScroller#calculateTimeForScrolling()自定义速率:

/**
 * 自定义LinearLayoutManager,自定义轮播速率
 */
class LayoutManagerProxy(
    val context: Context,
    private val layoutManager: LinearLayoutManager,
    private val customSwitchAnimDuration: Int = 0,
) : LinearLayoutManager(
    context, layoutManager.orientation, false
) {

    override fun smoothScrollToPosition(
        recyclerView: RecyclerView?,
        state: RecyclerView.State?,
        position: Int
    ) {
        val linearSmoothScroller =
            LinearSmoothScrollerProxy(context, customSwitchAnimDuration)
        linearSmoothScroller.targetPosition = position
        startSmoothScroll(linearSmoothScroller)
    }

  internal class LinearSmoothScrollerProxy(
        context: Context,
        private val customSwitchAnimDuration: Int = 0
    ) : LinearSmoothScroller(context) {

        /**
         * 控制轮播切换速度
         */
        override fun calculateTimeForScrolling(dx: Int): Int {
            return if (customSwitchAnimDuration != 0)
                customSwitchAnimDuration
            else
                super.calculateTimeForScrolling(dx)
        }
    }
}

2.3 处理嵌套滑动冲突

上篇文章中已经介绍过如果处理滑动冲突,这里先将代码贴出来:

    /**
     * 处理嵌套滑动冲突
     */
    override fun onInterceptTouchEvent(ev: MotionEvent): Boolean {
        handleInterceptTouchEvent(ev)
        return super.onInterceptTouchEvent(ev)
    }

    private fun handleInterceptTouchEvent(ev: MotionEvent) {
        val orientation = mViewPager2.orientation
        if (mRealCount <= 0 || !mUserInputEnable) {
            parent.requestDisallowInterceptTouchEvent(false)
            return
        }
        when (ev.action) {
            MotionEvent.ACTION_DOWN -> {
                mInitialX = ev.x
                mInitialY = ev.y
                parent.requestDisallowInterceptTouchEvent(true)
            }
            MotionEvent.ACTION_MOVE -> {
                val dx = (ev.x - mInitialX).absoluteValue
                val dy = (ev.y - mInitialY).absoluteValue
                if (dx > mTouchSlop || dy > mTouchSlop) {
                    val disallowIntercept =
                        (orientation == ViewPager2.ORIENTATION_HORIZONTAL && dx > dy)
                                || (orientation == ViewPager2.ORIENTATION_VERTICAL && dx < dy)
                    parent.requestDisallowInterceptTouchEvent(disallowIntercept)
                }
            }
            MotionEvent.ACTION_UP, MotionEvent.ACTION_CANCEL -> {
                parent.requestDisallowInterceptTouchEvent(false)
            }
        }
    }

主要就是在onInterceptTouchEvent中通过内部拦截法requestDisallowInterceptTouchEvent()进行处理,如果嵌套滑动中的内部控件需要滑动时,就控制外部父View不拦截事件,设置为requestDisallowInterceptTouchEvent(true);反之则让外部父View拦截事件,设置为requestDisallowInterceptTouchEvent(false)

MotionEvent.ACTION_DOWN状态时一定不能让父View拦截,否则后续事件都不会传入子View中了;MotionEvent.ACTION_MOVE状态时根据VP2的方向及滑动距离判断,当是横向滑动X轴距离>Y轴距离或当是竖直滑动Y轴距离>X轴距离时,都会控制父View不拦截事件。

2.4 配合DiffUtil增量更新

class PageDiffUtil(private val oldModels: List<Any>, private val newModels: List<Any>) :
    DiffUtil.Callback() {

    /**
     * 旧数据
     */
    override fun getOldListSize(): Int = oldModels.size

    /**
     * 新数据
     */
    override fun getNewListSize(): Int = newModels.size

    /**
     * DiffUtil调用来决定两个对象是否代表相同的Item。true表示两个Item相同(表示View可以复用),false表示不相同(View不可以复用)
     * 例如,如果你的项目有唯一的id,这个方法应该检查它们的id是否相等。
     */
    override fun areItemsTheSame(oldItemPosition: Int, newItemPosition: Int): Boolean {
        return oldModels[oldItemPosition]::class.java == newModels[newItemPosition]::class.java
    }

    /**
     * 比较两个Item是否有相同的内容(用于判断Item的内容是否发生了改变),
     * 该方法只有当areItemsTheSame (int, int)返回true时才会被调用。
     */
    override fun areContentsTheSame(oldItemPosition: Int, newItemPosition: Int): Boolean {
        return oldModels[oldItemPosition] == newModels[newItemPosition]
    }

    /**
     * 该方法执行时机:areItemsTheSame(int, int)返回true 并且 areContentsTheSame(int, int)返回false
     * 该方法返回Item中的变化数据,用于只更新Item中变化数据对应的UI
     */
    override fun getChangePayload(oldItemPosition: Int, newItemPosition: Int): Any? {
        return super.getChangePayload(oldItemPosition, newItemPosition)
    }
}

调用方:

    /**
     * use[DiffUtil] 增量更新数据
     * @param newList 新数据
     */
    fun submitList(newList: MutableList<String>) {
        //传入新旧数据进行比对
        val diffUtil = PageDiffUtil(mModels, newList)
        //经过比对得到差异结果
        val diffResult = DiffUtil.calculateDiff(diffUtil)
        //NOTE:注意这里要重新设置Adapter中的数据
        setModels(newList)
        //将数据传给adapter,最终通过adapter.notifyItemXXX更新数据
        diffResult.dispatchUpdatesTo(this)
    }

2.5 自定义Item样式

首先定义一个接口,接口中的两个方法分别用来创建ItemView及对ItemView进行赋值:

interface ILoader<T : View> {
    fun createView(context: Context): T
    fun display(context: Context, content: Any, targetView: T)
}

ItemView基类,默认创建的是ImageView

abstract class BaseLoader : ILoader<View> {

    override fun createView(context: Context): View {
        val imageView = ImageView(context)
        imageView.scaleType = ImageView.ScaleType.CENTER_CROP
        imageView.layoutParams = ViewGroup.LayoutParams(
            ViewGroup.LayoutParams.MATCH_PARENT,
            ViewGroup.LayoutParams.MATCH_PARENT
        )
        return imageView
    }
}

默认DefaultLoader继承自BaseLoader并在display()中通过Glide加载ImageView

/**
 * 默认为ImageView加载
 */
class DefaultLoader : BaseLoader() {

    override fun createView(context: Context): View {
        return super.createView(context)
    }

    override fun display(context: Context, content: Any, targetView: View) {
        Glide.with(context).load(content).into(targetView as ImageView)
    }
}

当然,如果不想加载ImageView,可以在子类中进行重写,比如我们想创建的ItemView是一个TextView,可以像下面这么写:

/**
 * TextView视图
 */
class TextLoader : BaseLoader() {

    @ColorRes
    private var mBgColor: Int = R.color.white

    @ColorRes
    private var mTextColor: Int = R.color.black
    private var mTextGravity: Int = Gravity.CENTER
    private var mTextSize: Float = 14f

    override fun createView(context: Context): View {
        val frameLayout = FrameLayout(context).apply {
            layoutParams = ViewGroup.LayoutParams(
                ViewGroup.LayoutParams.MATCH_PARENT,
                ViewGroup.LayoutParams.MATCH_PARENT
            )
            setBackgroundColor(context.resources.getColor(mBgColor))
        }
        val textView = TextView(context).apply {
            gravity = mTextGravity
            setTextColor(context.resources.getColor(mTextColor))
            textSize = mTextSize
            layoutParams = FrameLayout.LayoutParams(
                ViewGroup.LayoutParams.MATCH_PARENT,
                ViewGroup.LayoutParams.MATCH_PARENT
            )
        }
        frameLayout.addView(textView)
        return frameLayout
    }

    override fun display(context: Context, content: Any, targetView: View) {
        val frameLayout = targetView as FrameLayout
        val childView = frameLayout.getChildAt(0)
        if (childView is TextView) {
            childView.text = content.toString()
        }
    }

    fun setBgColor(@ColorRes bgColor: Int): TextLoader {
        this.mBgColor = bgColor
        return this
    }

    fun setTextColor(@ColorRes textColor: Int): TextLoader {
        this.mTextColor = textColor
        return this
    }

    fun setGravity(gravity: Int): TextLoader {
        this.mTextGravity = gravity
        return this
    }

    fun setTextSize(textSize: Float): TextLoader {
        this.mTextSize = textSize
        return this
    }
}

最终是在RecyclerView.Adapter中如下调用:

class MVP2Adapter : RecyclerView.Adapter<MVP2Adapter.PageViewHolder>() {
    override fun onCreateViewHolder(parent: ViewGroup, viewType: Int): PageViewHolder {
        //创建要显示的ItemView
        var itemShowView = mLoader?.createView(parent.context)
        return PageViewHolder(itemShowView)
        }

    override fun onBindViewHolder(holder: PageViewHolder, position: Int) {
          val contentStr = mModels[position]
          //ItemView展示数据
          mLoader?.display(holder.itemShowView.context, contentStr, holder.itemShowView)
    }
}

通过接口的方式将具体实现进行隔离,对扩展开放,对修改关闭,达到了开闭效果。调用方如果想自定义Item样式,可以自行实现ILoader并实现自己想要的样式即可。
