示例代码采用three.js-r73版本: cdnjs.cloudflare.com/ajax/libs/t…

我们现在可以在场景中画出一条线和基本的三角形，下面会使用直线画一个网格出来，为了更好的理解这个网格在空间中的位置，我们需要先了解一下空间坐标系。

坐标系

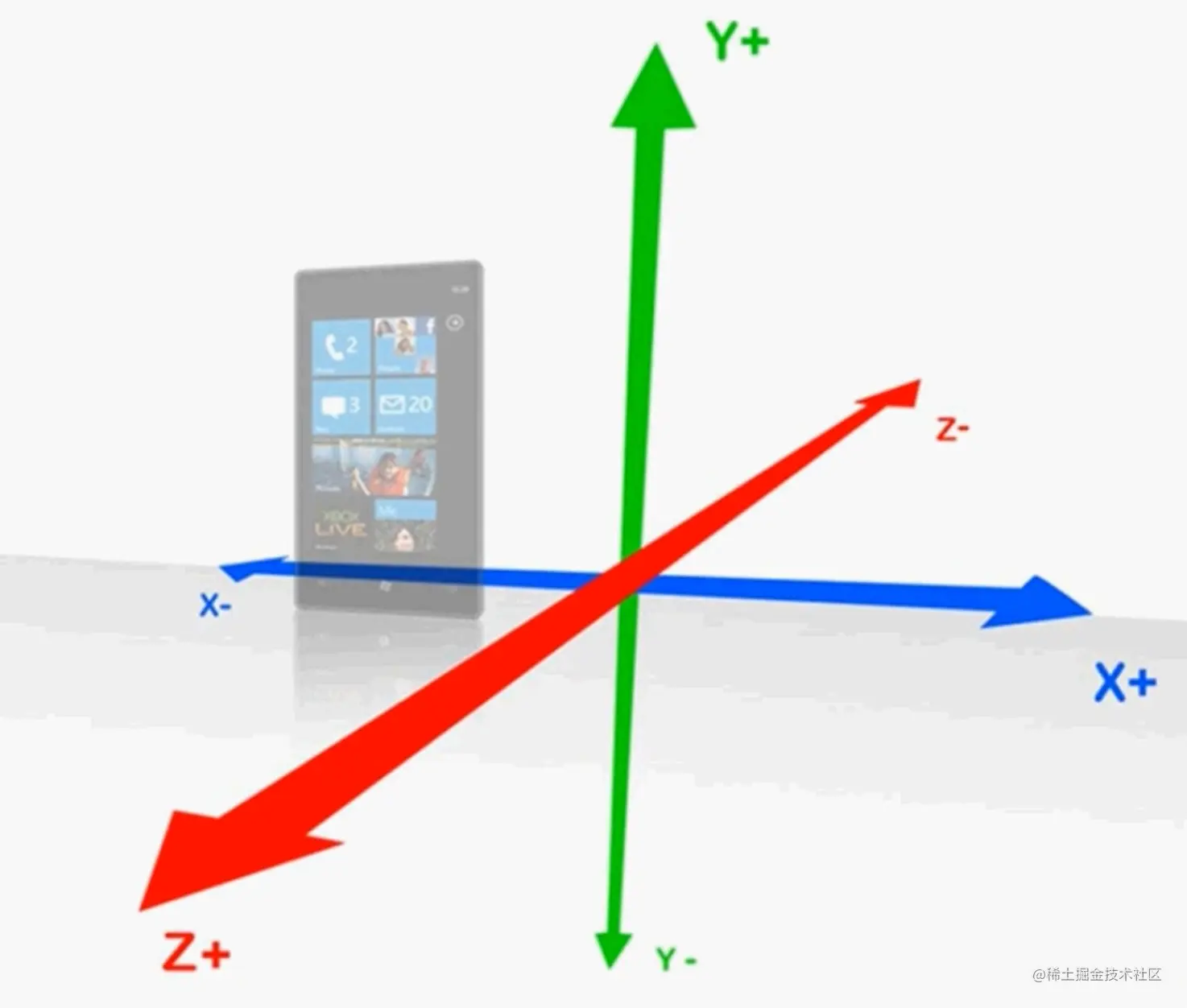

坐标系如下图，向上为Y正轴，向右为X正轴，向屏幕从里到外方向为Z正轴。

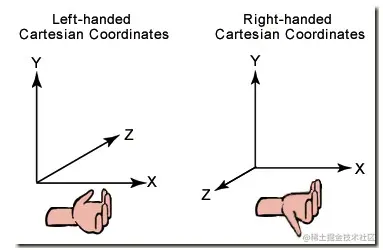

左手坐标系和右手坐标系

三维坐标系分为两种，左手坐标系和右手坐标系。下面两张图都可以表示左右手坐标系。

Threejs使用的是右手坐标系，这源于opengl默认情况下，也是右手坐标系。x轴正方向向右，y轴正方向向上，z轴由屏幕从里向外。

使用three.js-editor编辑器看坐标系

three.js源码地址：github.com/mrdoob/thre…

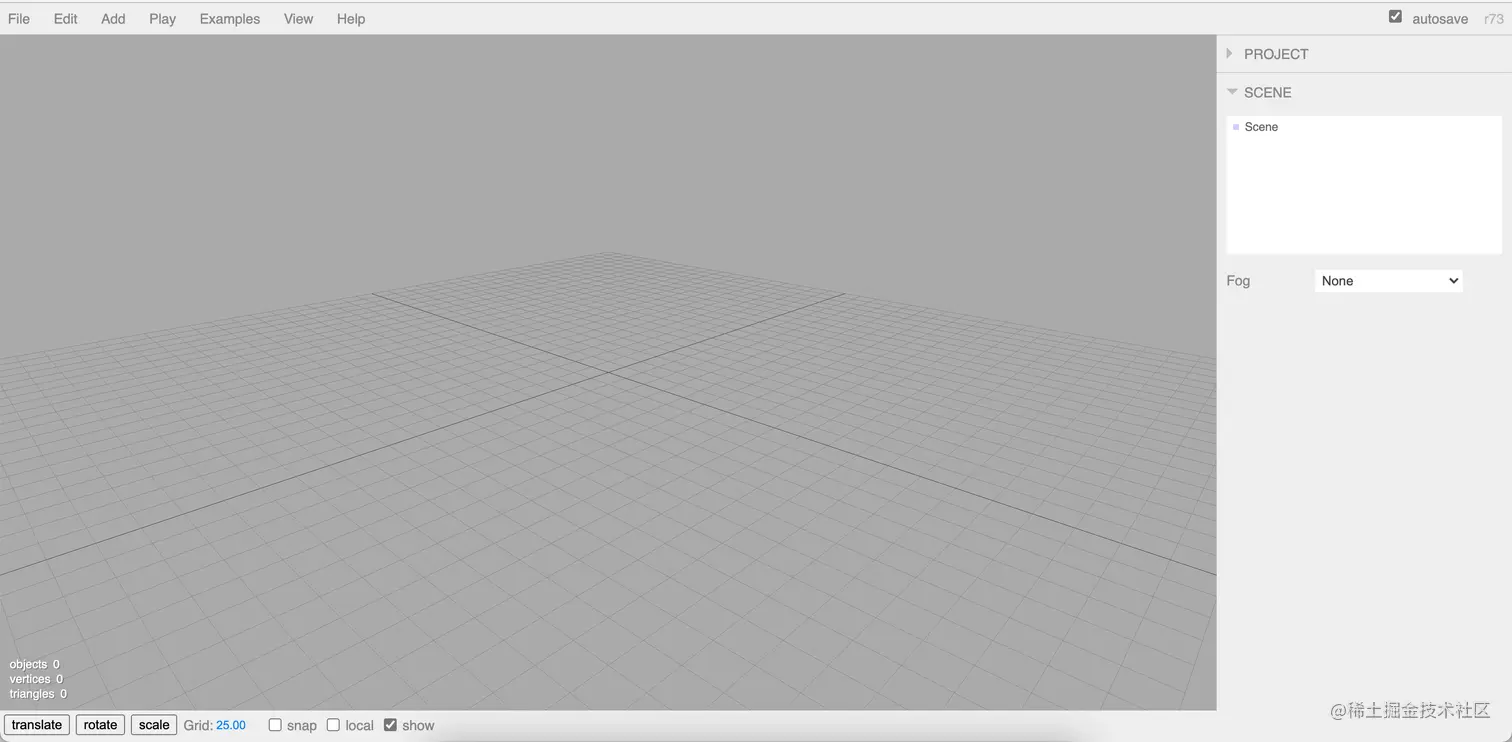

在three.js源码中，有一个编辑器，就是editor目录，在浏览器打开index.html页面，大概长这个样子：

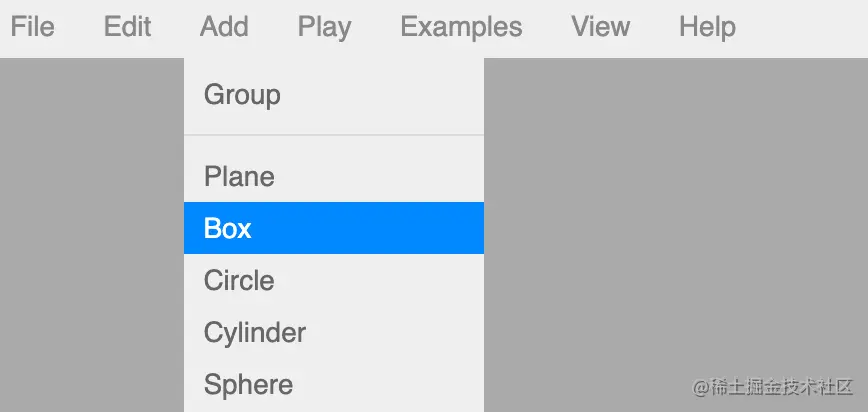

然后我们点击左上角add，添加一个box

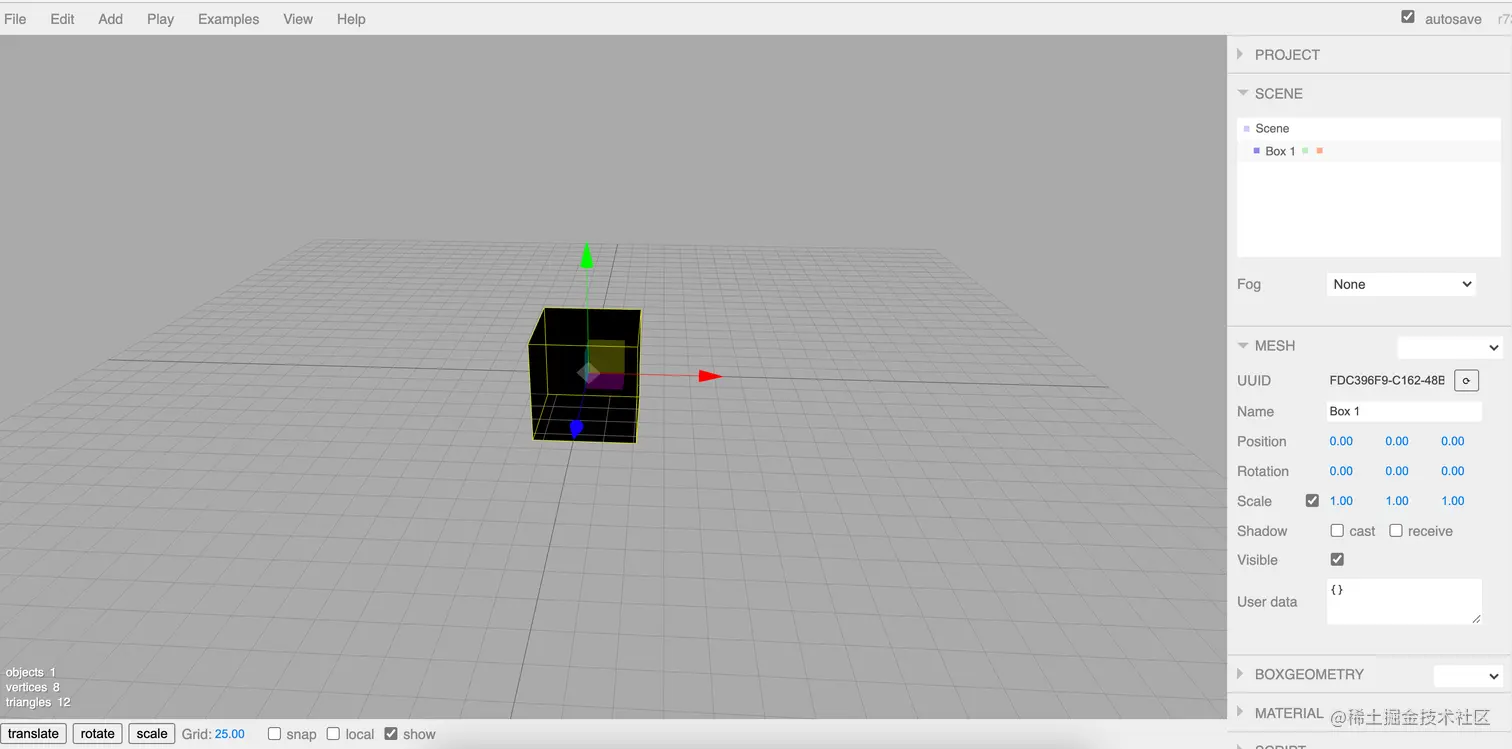

我们可以看到，红轴为X轴，绿轴为Y轴，蓝轴为Z轴，箭头指向为正方向。

关于围绕某个轴旋转

还记得我们之前做过的物体旋转动画吗

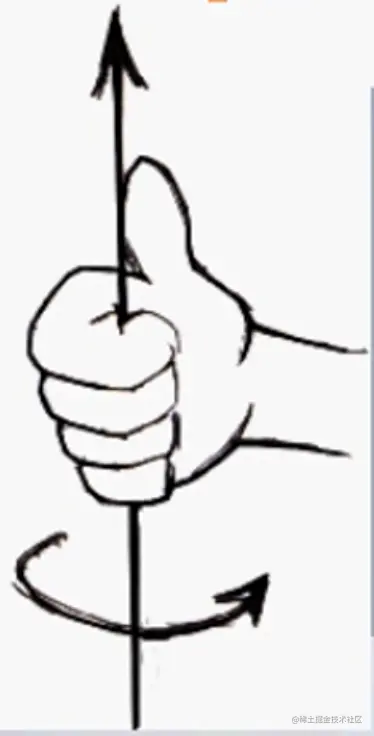

拇指指向旋转轴的正方向，四指弯曲的方向为旋转的正方向。

世界坐标和本地坐标

一个应用程序可能包含成百上千个单独的对象,我们必须把它们放到一个公共的场景里。
公共的场景就是世界坐标
相对于物体来说，物体本身的坐标就是本地坐标
相机默认在世界坐标系的原点

世界坐标

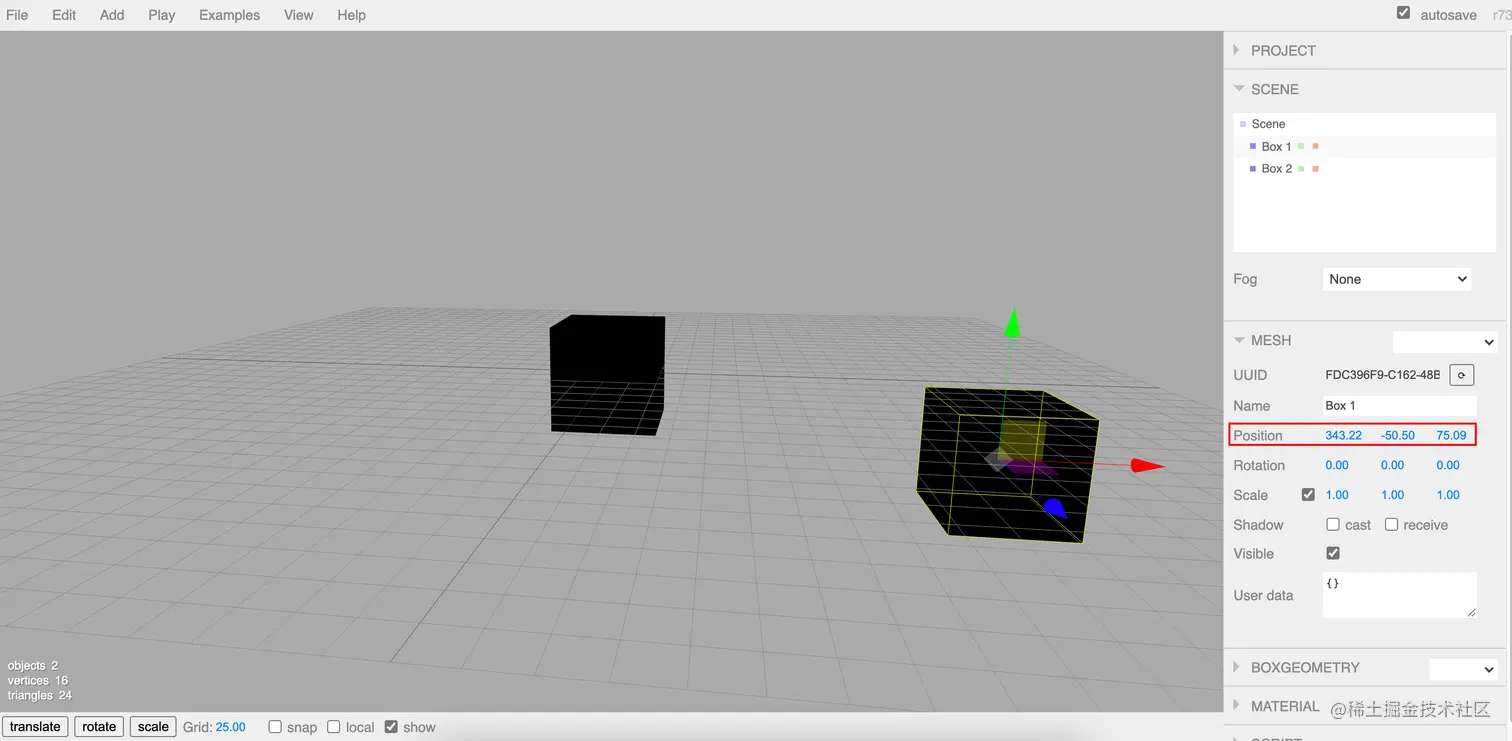

比如我们在threejs编辑器中，添加两个盒子，这两个盒子在场景中都有自己的position
场景就是世界坐标
两个盒子的位置是世界坐标系下的位置

本地坐标

还是上面那张图，我们每个盒子都有自己的坐标系，自己的坐标系就是本地坐标系。

场景中添加辅助坐标

我们可以给我们的场景添加辅助坐标
- 用于简单模拟3个坐标轴的对象.
- 红色代表 X 轴. 绿色代表 Y 轴. 蓝色代表 Z 轴.

new THREE.AxisHelper() // 最新版重命名 AxesHelper

//  定义辅助坐标
var axisHelper
function initAxisHelper() {
    axisHelper = new THREE.AxisHelper(4) //
    scene.add(axisHelper)
}

相机的位置：

camera.position.x = 0;
camera.position.y = 0;
camera.position.z = 5;

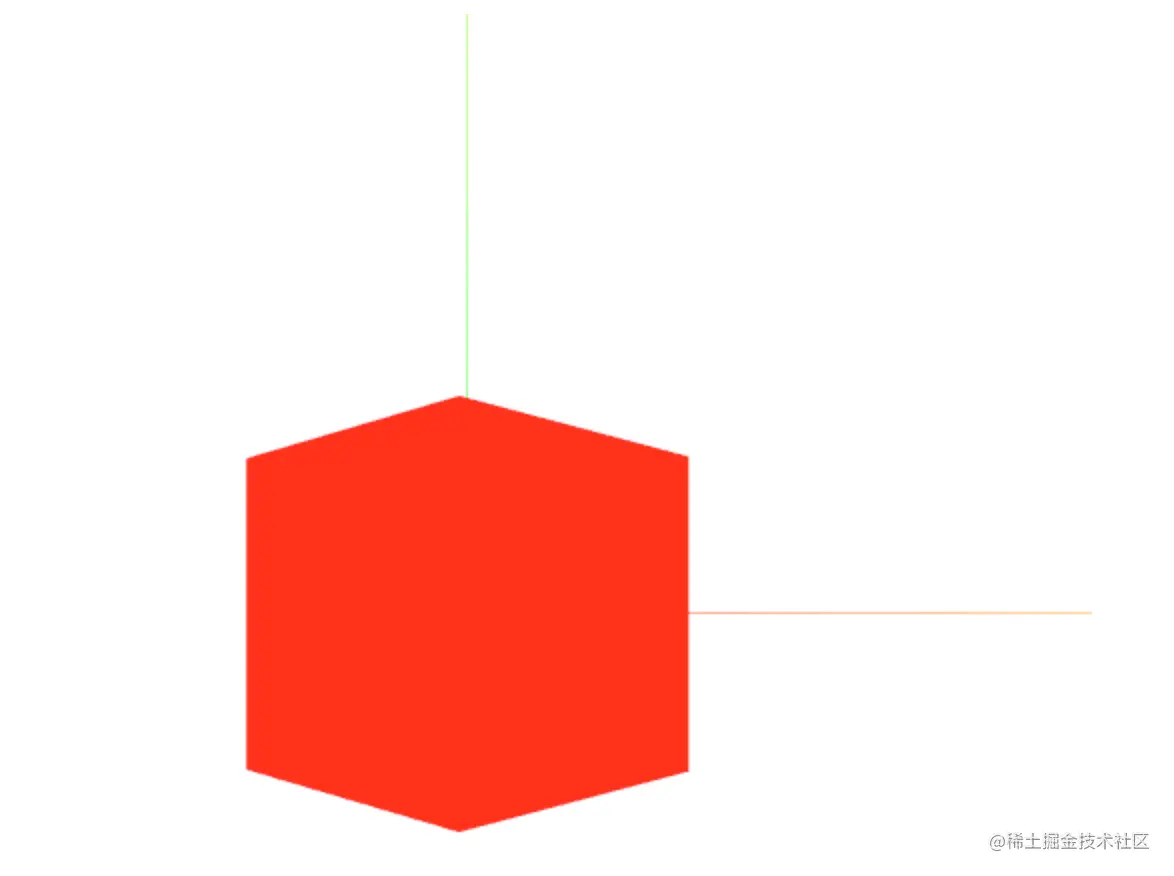

添加之后的效果：

这个时候我们看不到我们的Z轴，因为我们的摄像机是正对着物体(就像正在观看电脑屏幕的你)，如何才能看到Z轴呢，我们需要让摄像机偏移一点,让相机向右移动一些距离

camera.position.x = 5;
camera.position.y = 0;
camera.position.z = 5;

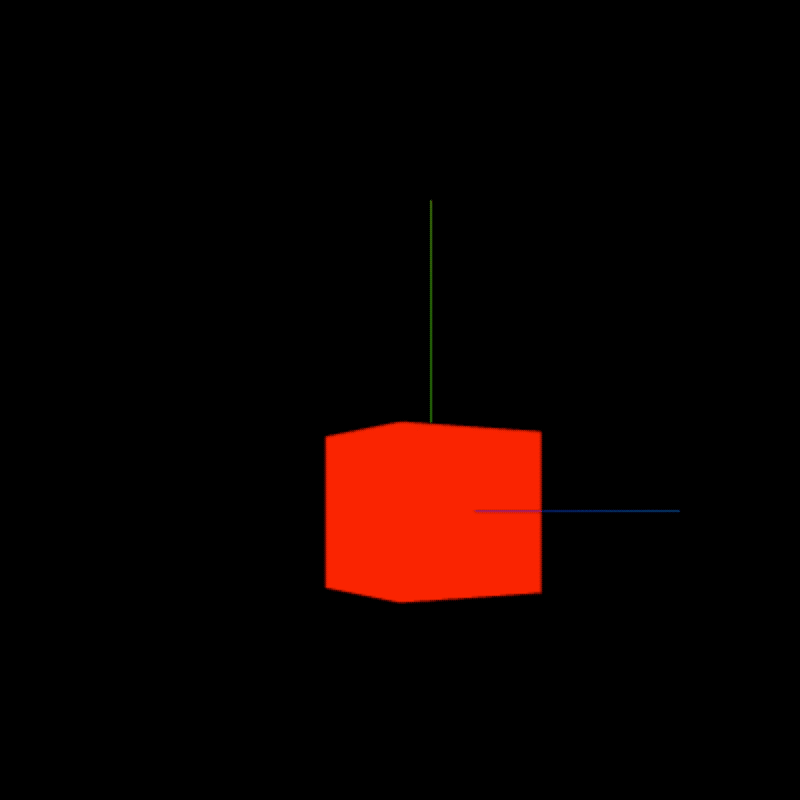

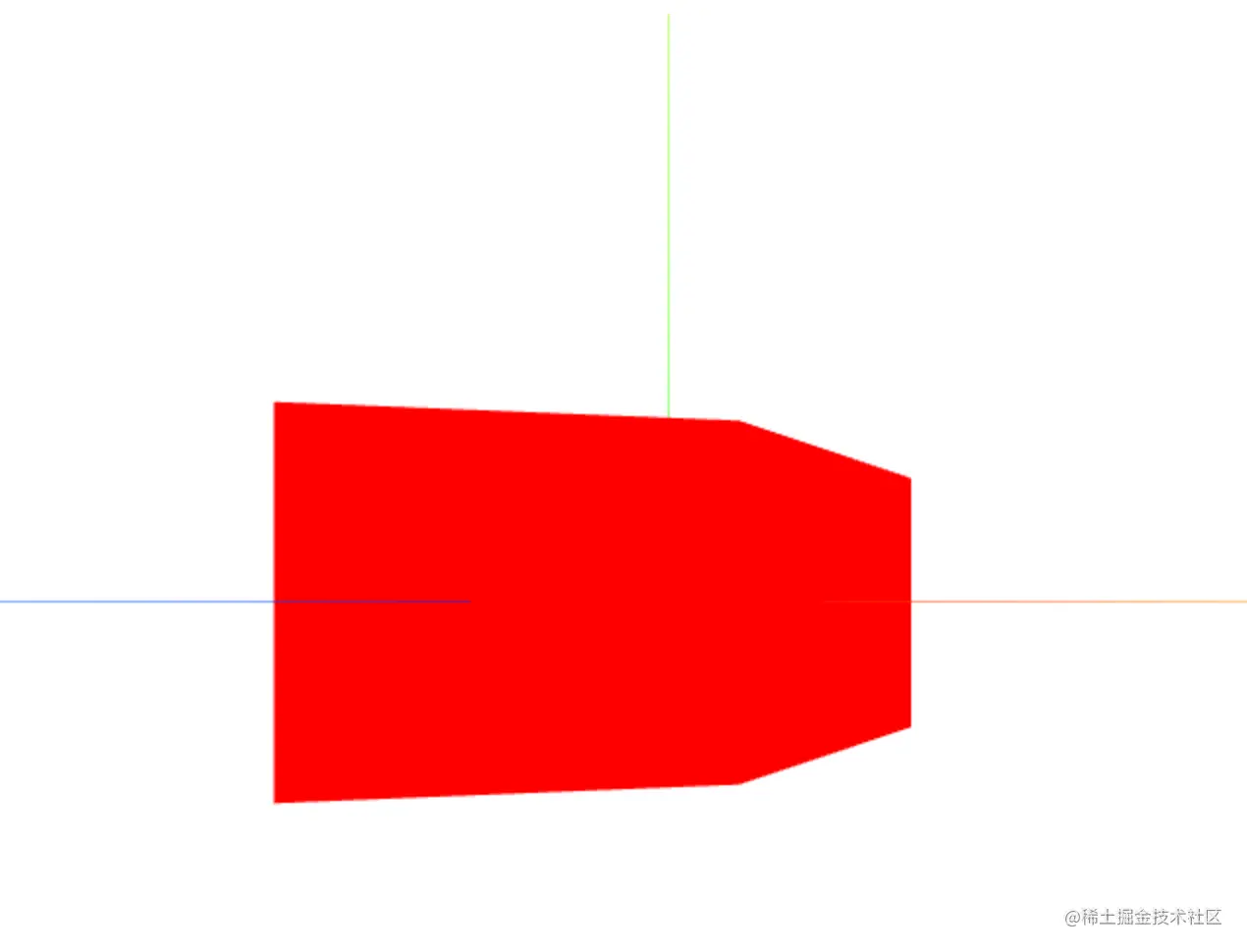

此时我们就可以看到x,y,z轴了

辅助坐标轴进行旋转

我们可以让我们的辅助坐标旋转，然后相对于物体是静止的

function render() {
    renderer.clear();
    cube.rotation.y += 0.01;
    axisHelper.rotation.y += 0.01;
    renderer.render(scene, camera);
    requestAnimationFrame(render);
}

2022-01-22 16-25-48.2022-01-22 16_26_13.gif

Object3D添加辅助坐标和物体为子类

目前的辅助坐标是场景的，并不是物体的，通过相对静止的方法才使得辅助坐标作用在物体上，当关闭旋转就不是了
我们可以把辅助坐标和物体组合到一个3D对象上-Object3D，

new THREE.Object3D()

这是Three.js中大部分对象的基类，提供了一系列的属性和方法来对三维空间中的物体进行操纵。
请注意，可以通过**.add( object )**方法来将对象进行组合，该方法将对象添加为子对象，但为此最好使用Group（来作为父对象）。

修改原来的代码

辅助坐标不再添加到场景中

var cube;
function initObject() {
    ....
    cube = new THREE.Mesh(geometry, material);
    // scene.add(cube);
}

//  定义辅助坐标
var axisHelper
function initAxisHelper() {
    axisHelper = new THREE.AxisHelper(4) //
    // scene.add(axisHelper)
}

添加initObjectTotal方法,将物体和辅助坐标添加到objectTotal中

// 初始化一个三维物体，并添加子物体和辅助坐标
var objectTotal
function initObjectTotal() {
    objectTotal = new THREE.Object3D()
    objectTotal.add(cube)
    objectTotal.add(axisHelper)
    scene.add(objectTotal)
}

render函数中旋转objectTotal就可以让子物体一起旋转

function render() {
    renderer.clear();
    objectTotal.rotation.y += 0.01;
    renderer.render(scene, camera);
    requestAnimationFrame(render);
}

function threeStart() {
    initThree();
    initCamera();
    initScene();
    initObject();
    initAxisHelper();
    initObjectTotal()
    initLight();
    render();
}

codepen 代码示例
