IO系列4-由浅入深Reactor和Proactor模式

hsfxuebao
1,085 阅读21分钟

欢迎大家关注 github.com/hsfxuebao ，希望对大家有所帮助，要是觉得可以的话麻烦给点一下Star哈

上篇文章:IO系列3-详解IO多路复用（select、poll、epoll），深刻剖析了IO多路复用函数（select、poll、epoll），但并未使用Java代码实现对应的功能。本篇文章将采用Java代码实现IO多路复用，并抽丝剥茧Reactor模式，对Proactor模式进行简要分析。

1.IO多路复用代码实现

代码实现：

  • 一个线程即负责处理accept请求，也负责处理read/write请求；
  • Java代码中结合注释Linux函数（select、poll、epoll）
public class IoMultiplexingSingleThreadv1 {
    private ServerSocketChannel server = null;
    //linux 多路复用器（select poll epoll kqueue）
    private Selector selector = null;
    int port = 9090;
    public void initServer() {
        try {
            server = ServerSocketChannel.open();
            // 非阻塞
            server.configureBlocking(false);
            // 绑定
            server.bind(new InetSocketAddress(port));
            //如果在epoll模型下，open-->  epoll_create -> fd3
            selector = Selector.open();  //  select poll epoll  优先选择：epoll
            /**
             * server 约等于 listen状态的 fd4
             * register
             * 如果：
             * select，poll：jvm里开辟一个数组 fd4 放进去
             * epoll：  epoll_ctl(fd3,ADD,fd4,EPOLLIN)
             */
            server.register(selector, SelectionKey.OP_ACCEPT);
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    public void start() {
        initServer();
        System.out.println("服务器启动了。。。。。");
        try {
            while (true) {  //死循环

                Set<SelectionKey> keys = selector.keys();
                System.out.println("keys size = " + keys.size());
                /**
                 *  1.调用多路复用器(select,poll or epoll(epoll_wait))
                 *  select()是啥意思：
                 *      ① select，poll  其实  内核的select（fd4）  poll(fd4)
                 *      ② epoll：  其实 内核的 epoll_wait()
                 *   参数可以带时间：有时间设置一个超时
                 *    没有时间，0： 阻塞，selector.wakeup()唤醒 结果返回0
                 *
                 *  懒加载：
                 *  其实再触碰到selector.select()调用的时候触发了epoll_ctl的调用
                 */
                while (selector.select() > 0) {
                    // 返回的有状态的fd集合
                    Set<SelectionKey> selectionKeys = selector.selectedKeys();
                    Iterator<SelectionKey> iter = selectionKeys.iterator();
                    // 多路复用器，只要给我状态，我一个一个的去处理他们的R/W。同步好辛苦！
                    //  NIO :自己对着每一个fd调用系统调用，浪费资源，那么你看，这里是不是调用了一次select方法，知道具体的那些可以R/W了
                    while (iter.hasNext()) {
                        SelectionKey key = iter.next();
                        //不移除会重复循环处理
                        iter.remove();
                        if (key.isAcceptable()) {
                            // 重点，如果要去接受一个新的连接
                            //语义上，accept接受连接且返回新连接的FD
                            //那新的FD怎么办？
                            //select，poll，因为他们内核没有空间，那么在jvm中保存和前边的fd4那个listen的一起
                            //epoll： 我们希望通过epoll_ctl把新的客户端fd注册到内核空间
                            acceptHandler(key);
                        } else if (key.isReadable()) {
                            readHandler(key);  //连read 还有 write都处理了
                            //在当前线程，这个方法可能会阻塞，如果阻塞了十年，其他的IO早就没了。。。
                            //所以，为什么提出了 IO THREADS
                            //redis  是不是用了epoll，redis是不是有个io threads的概念 ，redis是不是单线程的
                            //tomcat 8,9  异步的处理方式  IO和处理上  解耦
                        } else if(key.isWritable()) {
                            //要明白：你想什么时候写？不是依赖send-queue是不是有空间
                            //1，你准备好要写什么了，这是第一步
                            //2，第二步你才关心send-queue是否有空间
                            //3，so，读 read 一开始就要注册，但是write依赖以上关系，什么时候用什么时候注册
                            //4，如果一开始就注册了write的事件，进入死循环，一直调起！！！
                            writeHandler(key);
                        }
                    }
                }
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    public void acceptHandler(SelectionKey key) {
        System.out.println("acceptHandler handler..");
        try {
            ServerSocketChannel ssc = (ServerSocketChannel) key.channel();
            //目的是调用accept接受客户端  fd7
            SocketChannel client = ssc.accept();
            // 非阻塞
            client.configureBlocking(false);
            ByteBuffer buffer = ByteBuffer.allocate(8192);
            //调用了register
            /*
            select，poll：jvm里开辟一个数组 fd7 放进去
            epoll：  epoll_ctl(fd3,ADD,fd7,EPOLLIN)
             */
            client.register(selector, SelectionKey.OP_READ, buffer);
            System.out.println("新客户端：" + client.getRemoteAddress());
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    public void readHandler(SelectionKey key) {
        System.out.println("read handler.....");
        SocketChannel client = (SocketChannel) key.channel();
        ByteBuffer buffer = (ByteBuffer) key.attachment();
        buffer.clear();
        int read = 0;
        try {
            while (true) {
                read = client.read(buffer);
                if (read > 0) {
                     /*在read方法中直接将数据发出去
                    buffer.flip();
                    while (buffer.hasRemaining()) {
                        client.write(buffer);
                    }
                    buffer.clear();*/
                    // 关心  OP_WRITE 其实就是关系send-queue是不是有空间
                    client.register(key.selector(),SelectionKey.OP_WRITE,buffer);
                } else if (read == 0) {
                    break;
                } else {
                    client.close();
                    break;
                }
            }
        } catch (IOException e) {
            e.printStackTrace();

        }
    }

    private void writeHandler(SelectionKey key) {

        System.out.println("write handler...");
        SocketChannel client = (SocketChannel) key.channel();
        ByteBuffer buffer = (ByteBuffer) key.attachment();
        buffer.flip();
        while (buffer.hasRemaining()) {
            try {
                client.write(buffer);
            } catch (IOException e) {
                e.printStackTrace();
            }
        }
        try {
            Thread.sleep(2000);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
        buffer.clear();
        // 取消write事件
        key.cancel();
        try {
            client.close();
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    public static void main(String[] args) {
        IoMultiplexingSingleThreadv1 service = new IoMultiplexingSingleThreadv1();
        service.start();
    }
}

将服务端启动，通过nc 127.0.0.1 9090访问服务端，日志如下：

服务器启动了。。。。。
keys size = 1
acceptHandler handler..
新客户端：/127.0.0.1:52629
read handler.....
write handler...

1.2 select、poll、epoll函数底层实现

涉及到TCP/IP网络连接的三次握手、四次挥手，自行查询相关资料即可。

1.2.1 poll

OS:POLL  jdk  native 用户空间 保存了fd

socket(PF_INET, SOCK_STREAM, IPPROTO_IP) = 4
fcntl(4, F_SETFL, O_RDWR|O_NONBLOCK)    = 0   //server.configureBlocking(false);
bind(4, {sa_family=AF_INET, sin_port=htons(9090)
listen(4, 50)
poll([{fd=5, events=POLLIN}, {fd=4, events=POLLIN}], 2, -1) = 1 ([{fd=4, revents=POLLIN}])
//  while (selector.select() > 0)
accept(4,    = 7  //新的客户端

fcntl(7, F_SETFL, O_RDWR|O_NONBLOCK)

poll([{fd=5, events=POLLIN}, {fd=4, events=POLLIN}, {fd=7, events=POLLIN}], 3, -1)  = 1（一个fd有事件） -1（非阻塞下，没有事件）

1.2.2 epoll

OS:EPOLL
socket(PF_INET, SOCK_STREAM, IPPROTO_IP) = 4\
fcntl(4, F_SETFL, O_RDWR|O_NONBLOCK)    = 0\
bind(4, {sa_family=AF_INET, sin_port=htons(9090)\
listen(4, 50)

epoll_create(256) = 7 (epfd)
epoll_ctl(7, EPOLL_CTL_ADD, 4,
epoll_wait(7, {{EPOLLIN, {u32=4, u64=2216749036554158084}}}, 4096, -1) = 1
//  while (selector.select() > 0)

accept(4  =8 //client的fd

fcntl(8, F_SETFL, O_RDWR|O_NONBLOCK)
epoll_ctl(7, EPOLL_CTL_ADD, 8, {EPOLLIN,

epoll_wait(7,

2. Reactor模式

我们熟悉的 select/poll/epoll 就是内核提供给用户态的多路复用系统调用，线程可以通过一个系统调用函数从内核中获取多个事件。具体可详见：IO系列3-详解IO多路复用（select、poll、epoll）

在获取事件时，先把我们要关心的连接传给内核，再由内核检测：

  • 如果没有事件发生，线程只需阻塞在这个系统调用，而无需像前面的线程池方案那样轮训调用 read 操作来判断是否有数据。
  • 如果有事件发生，内核会返回产生了事件的连接，线程就会从阻塞状态返回，然后在用户态中再处理这些连接对应的业务即可。 基于面向对象的思想，对 I/O 多路复用作了一层封装，让使用者不用考虑底层网络 API 的细节，只需要关注应用代码的编写。也就是Reactor模式 Reactor 模式也叫 Dispatcher 模式，我觉得这个名字更贴合该模式的含义，即 I/O 多路复用监听事件，收到事件后，根据事件类型分配（Dispatch）给某个进程 / 线程。

Reactor 模式主要由 Reactor 和处理资源池这两个核心部分组成，负责的事情如下：

  • Reactor 负责监听和分发事件（可以单/多个），事件类型包含连接事件、读写事件
  • 处理资源池负责处理事件（可以单/多线程或进程），如 read -> 业务逻辑 -> send 即可以组成经典的三种方案：
  • 单 Reactor 单进程 / 线程；
  • 单 Reactor 多线程 / 进程；
  • 多 Reactor 多进程 / 线程；

2.1 单 Reactor 单进程 / 线程

2.1.1 方案示意图

C 语言实现的是「单 Reactor 单进程」的方案，因为 C 语编写完的程序，运行后就是一个独立的进程，不需要在进程中再创建线程。而 Java 语言实现的是「单 Reactor 单线程」的方案，因为 Java 程序是跑在 Java 虚拟机这个进程上面的，虚拟机中有很多线程，我们写的 Java 程序只是其中的一个线程而已。


可以看到进程里有 Reactor、Acceptor、Handler 这三个对象：

  • Reactor 对象的作用是监听和分发事件；
  • Acceptor 对象的作用是获取连接；
  • Handler 对象的作用是处理业务； 对象里的 select、accept、read、send 是系统调用函数，dispatch 和 「业务处理」是需要完成的操作，其中 dispatch 是分发事件操作。

2.1.2 执行过程

  • Reactor 对象通过 select （IO 多路复用接口） 监听事件，收到事件后通过 dispatch 进行分发，具体分发给 Acceptor 对象还是 Handler 对象，还要看收到的事件类型；
  • 如果是连接建立的事件，则交由 Acceptor 对象进行处理，Acceptor 对象会通过 accept 方法 获取连接，并创建一个 Handler 对象来处理后续的响应事件；
  • 如果不是连接建立事件， 则交由当前连接对应的 Handler 对象来进行响应；
  • Handler 对象通过 read -> 业务处理 -> send 的流程来完成完整的业务流程。

2.1.3 优缺点

优点：
单 Reactor 单进程的方案因为全部工作都在同一个进程内完成，所以实现起来比较简单，不需要考虑进程间通信，也不用担心多进程竞争。

缺点：

  • 因为只有一个进程，无法充分利用 多核 CPU的性能；
  • Handler 对象在业务处理时，整个进程是无法处理其他连接的事件的，如果业务处理耗时比较长，那么就造成响应的延迟；
  • 不适用计算机密集型的场景，只适用于业务处理非常快速的场景。

2.1.4 应用场景

  • 代码如上一节中示例代码
  • Redis 是由 C 语言实现的，它采用的正是「单 Reactor 单进程」的方案，因为 Redis 业务处理主要是在内存中完成，操作的速度是很快的，性能瓶颈不在 CPU 上，所以 Redis 对于命令的处理是单进程的方案。

2.2 单 Reactor 多线程 / 多进程

如果要克服「单 Reactor 单线程 / 进程」方案的缺点，那么就需要引入多线程 / 多进程，这样就产生了单 Reactor 多线程 / 多进程的方案。

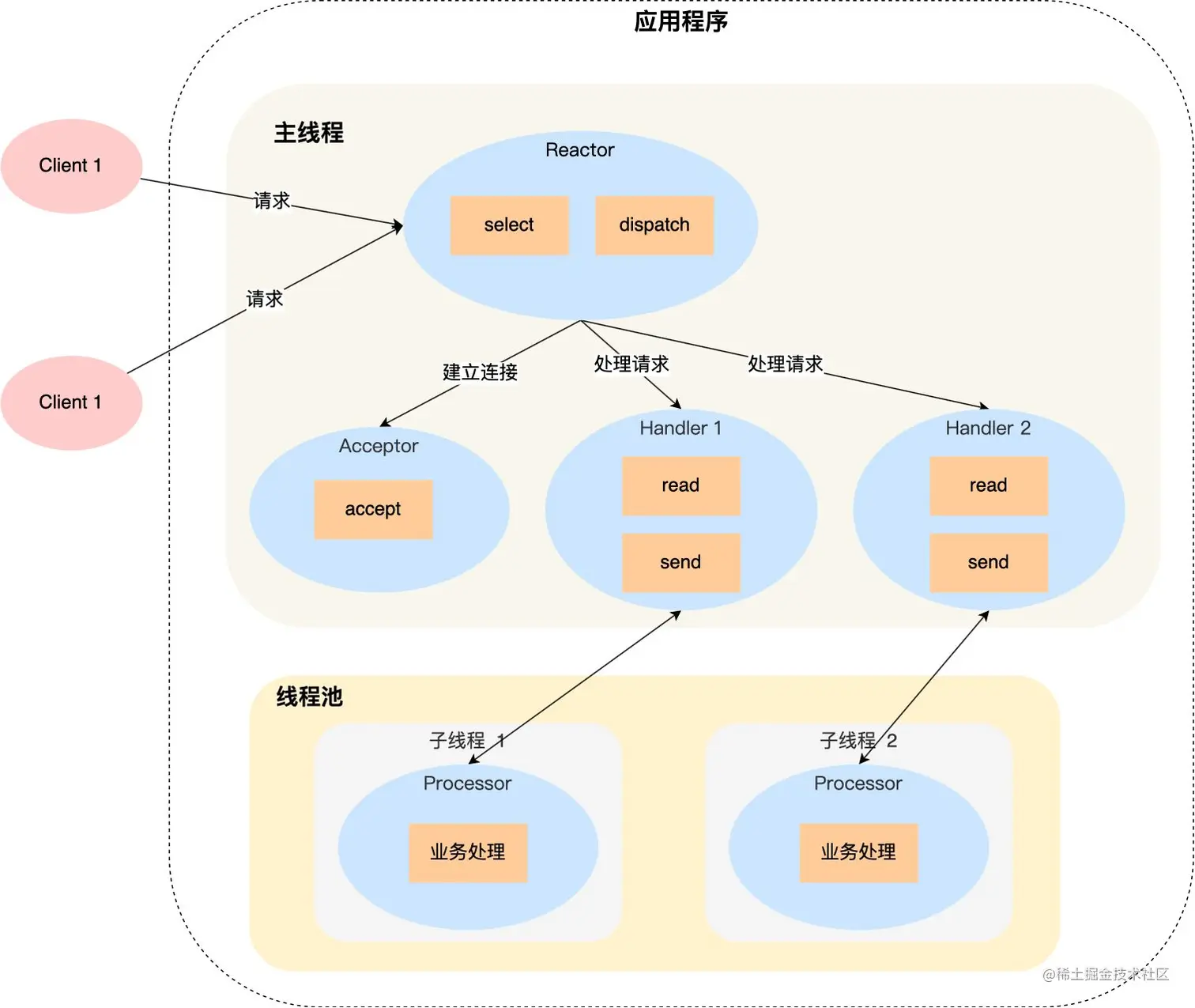

2.2.1 方案示意图


2.2.2 执行过程

  • Reactor 对象通过 select （IO 多路复用接口） 监听事件，收到事件后通过 dispatch 进行分发，具体分发给 Acceptor 对象还是 Handler 对象，还要看收到的事件类型；
  • 如果是连接建立的事件，则交由 Acceptor 对象进行处理，Acceptor 对象会通过 accept 方法 获取连接，并创建一个 Handler 对象来处理后续的响应事件；
  • 如果不是连接建立事件， 则交由当前连接对应的 Handler 对象来进行响应；

上面的三个步骤和单 Reactor 单线程方案是一样的，接下来的步骤就开始不一样了：

  • Handler 对象不再负责业务处理，只负责数据的接收和发送，Handler 对象通过 read 读取到数据后，会将数据发给子线程里的 Processor 对象进行业务处理；
  • 子线程里的 Processor 对象就进行业务处理，处理完后，将结果发给主线程中的 Handler 对象，接着由 Handler 通过 send 方法将响应结果发送给 client；

2.2.3 优缺点

优点：

  • 能够充分利用多核 CPU 的性能 缺点：
  • 引入多线程，那么自然就带来了多线程竞争资源的问题。例如，子线程完成业务处理后，要把结果传递给主线程的 Reactor 进行发送，这里涉及共享数据的竞争。
    要避免多线程由于竞争共享资源而导致数据错乱的问题，就需要在操作共享资源前加上互斥锁，以保证任意时间里只有一个线程在操作共享资源，待该线程操作完释放互斥锁后，其他线程才有机会操作共享数据。

2.2.4 应用场景

主要代码与 第1章节代码一致， 只不过readHandler() 和 writeHandler() 方法改成多线程，如下：

public void start() {
        initServer();
        System.out.println("服务器启动了。。。。。");
        try {
            while (true) {
                while (selector.select(50) > 0) {
                    Set<SelectionKey> selectionKeys = selector.selectedKeys();
                    Iterator<SelectionKey> iter = selectionKeys.iterator();
                    while (iter.hasNext()) {
                        SelectionKey key = iter.next();
                        iter.remove();
                        if (key.isAcceptable()) {
                            acceptHandler(key);
                        } else if (key.isReadable()) {
                            System.out.println("in read().....");
                            key.cancel();  //现在多路复用器里把key  cancel了
//                            key.interestOps(key.interestOps() & ~SelectionKey.OP_READ);
                            readHandler(key);//还是阻塞的嘛？ 即便以抛出了线程去读取，但是在时差里，这个key的read事件会被重复触发

                        } else if(key.isWritable()){
                            System.out.println("in read().....");
//                            key.cancel();
                            key.interestOps(key.interestOps() & ~SelectionKey.OP_WRITE);
                            writeHandler(key);
                        }
                    }
                }
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

private void writeHandler(SelectionKey key) {
    new Thread(()->{
        System.out.println("write handler...");
        SocketChannel client = (SocketChannel) key.channel();
        ByteBuffer buffer = (ByteBuffer) key.attachment();
        buffer.flip();
        System.out.println(Thread.currentThread().getName()+ "write process");
        while (buffer.hasRemaining()) {
            try {

                client.write(buffer);
            } catch (IOException e) {
                e.printStackTrace();
            }
        }
        try {
            Thread.sleep(2000);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
        buffer.clear();


    }).start();

}

public void readHandler(SelectionKey key) {
    new Thread(()->{
        System.out.println("read handler.....");
        SocketChannel client = (SocketChannel) key.channel();
        ByteBuffer buffer = (ByteBuffer) key.attachment();
        buffer.clear();
        int read = 0;
        try {
            while (true) {
                read = client.read(buffer);
                System.out.println(Thread.currentThread().getName()+ "read process" + read);
                if (read > 0) {
                    client.register(key.selector(),SelectionKey.OP_WRITE,buffer);
                } else if (read == 0) {
                    break;
                } else {
                    client.close();
                    break;
                }
            }
        } catch (IOException e) {
            e.printStackTrace();
        }
    }).start();

}

由于在主线程中不是阻塞执行，所以事件会被重复触发，需要在处理read和write事件前取消事件，如下代码：

key.cancel();  //现在多路复用器里把key  cancel了
// key.interestOps(key.interestOps() & ~SelectionKey.OP_READ);

事实上，单 Reactor 多进程相比单 Reactor 多线程实现起来很麻烦，主要因为要考虑子进程 <-> 父进程的双向通信，并且父进程还得知道子进程要将数据发送给哪个客户端。

而多线程间可以共享数据，虽然要额外考虑并发问题，但是这远比进程间通信的复杂度低得多，因此实际应用中也看不到单 Reactor 多进程的模式。

另外，「单 Reactor」的模式还有个问题，因为一个 Reactor 对象承担所有事件的监听和响应，而且只在主线程中运行，在面对瞬间高并发的场景时，容易成为性能的瓶颈的地方。

2.3 多 Reactor 多进程 / 线程

要解决 单 Reactor 问题，就需要使用多 Reactor 多进程/线程方案。

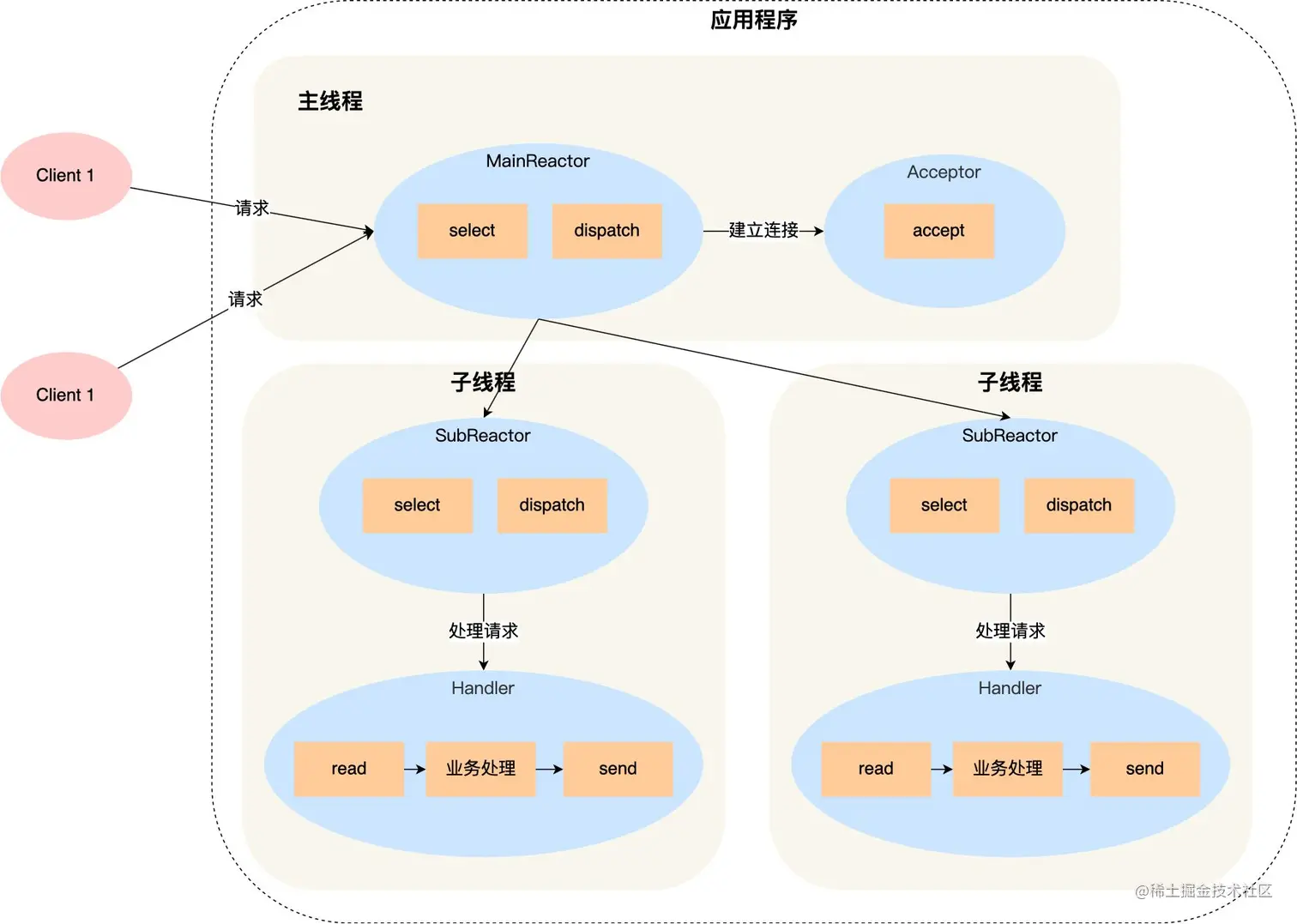

2.3.1 方案示意图


2.3.2 执行过程

  • 主线程中的 MainReactor 对象通过 select 监控连接建立事件，收到事件后通过 Acceptor 对象中的 accept 获取连接，将新的连接分配给某个子线程；
  • 子线程中的 SubReactor 对象将 MainReactor 对象分配的连接加入 select 继续进行监听，并创建一个 Handler 用于处理连接的响应事件。
  • 如果有新的事件发生时，SubReactor 对象会调用当前连接对应的 Handler 对象来进行响应。
  • Handler 对象通过 read -> 业务处理 -> send 的流程来完成完整的业务流程。

多 Reactor 多线程的方案虽然看起来复杂的，但是实际实现时比单 Reactor 多线程的方案要简单的多，原因如下：

  • 主线程和子线程分工明确，主线程只负责接收新连接，子线程负责完成后续的业务处理。
  • 主线程和子线程的交互很简单，主线程只需要把新连接传给子线程，子线程无须返回数据，直接就可以在子线程将处理结果发送给客户端。

2.3.3 应用场景

2.3.3.1 代码

启动线程MainThread：

public class MainThread {

    public static void main(String[] args) {
        //这里不做关于IO 和  业务的事情

        //1,创建 IO Thread  （一个或者多个）
        SelectorThreadGroup boss = new SelectorThreadGroup(3);  //混杂模式
        //boss有自己的线程组

        SelectorThreadGroup worker = new SelectorThreadGroup(3);  //混杂模式
        //worker有自己的线程组

        //混杂模式，只有一个线程负责accept，每个都会被分配client，进行R/W
//        SelectorThreadGroup stg = new SelectorThreadGroup(3);

        //2，我应该把 监听（9999）的  server  注册到某一个 selector上

        boss.setWorker(worker);
        //但是，boss得多持有worker的引用：
        /**
         * boss里选一个线程注册listen ， 触发bind，从而，这个不选中的线程得持有 workerGroup的引用
         * 因为未来 listen 一旦accept得到client后得去worker中 next出一个线程分配
         */
        boss.bind(9999);
        boss.bind(8888);
        boss.bind(6666);
    }
}

线程组SelectorThreadGroup:

public class SelectorThreadGroup {  //天生都是boss

    SelectorThread[] sts;
    ServerSocketChannel server=null;
    AtomicInteger xid = new AtomicInteger(0);

    SelectorThreadGroup  stg =  this;

    public void setWorker(SelectorThreadGroup  stg){
        this.stg =  stg;

    }

    SelectorThreadGroup(int num){
        //num  线程数
        sts = new SelectorThread[num];
        for (int i = 0; i < num; i++) {
            sts[i] = new SelectorThread(this);

            new Thread(sts[i]).start();
        }

    }



    public void bind(int port) {

        try {
            server =  ServerSocketChannel.open();
            server.configureBlocking(false);
            server.bind(new InetSocketAddress(port));

            //注册到那个selector上呢？
//            nextSelectorV2(server);
            nextSelectorV3(server);
        } catch (IOException e) {
            e.printStackTrace();
        }

    }

    public void nextSelectorV3(Channel c) {

        try {
            if(c instanceof  ServerSocketChannel){
                SelectorThread st = next();  //listen 选择了 boss组中的一个线程后，要更新这个线程的work组
                st.lbq.put(c);
                st.setWorker(stg);
                st.selector.wakeup();
            }else {
                SelectorThread st = nextV3();  //在 main线程种，取到堆里的selectorThread对象

                //1,通过队列传递数据 消息
                st.lbq.add(c);
                //2,通过打断阻塞，让对应的线程去自己在打断后完成注册selector
                st.selector.wakeup();

            }
        } catch (InterruptedException e) {
            e.printStackTrace();
        }


    }


    public void nextSelectorV2(Channel c) {

            try {
                if(c instanceof  ServerSocketChannel){
                sts[0].lbq.put(c);
                sts[0].selector.wakeup();
                }else {
                    SelectorThread st = nextV2();  //在 main线程种，取到堆里的selectorThread对象

                    //1,通过队列传递数据 消息
                    st.lbq.add(c);
                    //2,通过打断阻塞，让对应的线程去自己在打断后完成注册selector
                    st.selector.wakeup();

                }
            } catch (InterruptedException e) {
                e.printStackTrace();
            }


    }
    public void nextSelector(Channel c) {
        SelectorThread st = next();  //在 main线程种，取到堆里的selectorThread对象

        //1,通过队列传递数据 消息
        st.lbq.add(c);
        //2,通过打断阻塞，让对应的线程去自己在打断后完成注册selector
        st.selector.wakeup();

//    public void nextSelector(Channel c) {
//        SelectorThread st = next();  //在 main线程种，取到堆里的selectorThread对象
//
//        //1,通过队列传递数据 消息
//        st.lbq.add(c);
//        //2,通过打断阻塞，让对应的线程去自己在打断后完成注册selector
//        st.selector.wakeup();


        //重点：  c有可能是 server  有可能是client
//        ServerSocketChannel s = (ServerSocketChannel) c;
        //呼应上， int nums = selector.select();  //阻塞  wakeup()
//        try {
//            s.register(st.selector, SelectionKey.OP_ACCEPT);  //会被阻塞的!!!!!
//            st.selector.wakeup();  //功能是让 selector的select（）方法，立刻返回，不阻塞！
//            System.out.println("aaaaa");
//        } catch (ClosedChannelException e) {
//            e.printStackTrace();
//        }

    }
    //无论 serversocket  socket  都复用这个方法
    private SelectorThread next() {
        int index = xid.incrementAndGet() % sts.length;  //轮询就会很尴尬，倾斜
        return sts[index];
    }
    private SelectorThread nextV2() {
        int index = xid.incrementAndGet() % (sts.length-1);  //轮询就会很尴尬，倾斜
        return sts[index+1];
    }

    private SelectorThread nextV3() {
        int index = xid.incrementAndGet() % stg.sts.length;  //动用worker的线程分配
        return stg.sts[index];
    }
}

具体执行线程SelectorThread：

public class SelectorThread  extends  ThreadLocal<LinkedBlockingQueue<Channel>>  implements   Runnable{
    // 每线程对应一个selector，
    // 多线程情况下，该主机，该程序的并发客户端被分配到多个selector上
    //注意，每个客户端，只绑定到其中一个selector
    //其实不会有交互问题



    Selector  selector = null;
//    LinkedBlockingQueue<Channel> lbq = new LinkedBlockingQueue<>();
    LinkedBlockingQueue<Channel> lbq = get();  //lbq  在接口或者类中是固定使用方式逻辑写死了。你需要是lbq每个线程持有自己的独立对象

    SelectorThreadGroup stg;

    @Override
    protected LinkedBlockingQueue<Channel> initialValue() {
        return new LinkedBlockingQueue<>();//你要丰富的是这里！  pool。。。
    }

    SelectorThread(SelectorThreadGroup stg){
        try {


            this.stg = stg;
            selector = Selector.open();

        } catch (IOException e) {
            e.printStackTrace();
        }
    }


    @Override
    public void run() {

        //Loop
        while (true){
            try {
                //1,select()
//                System.out.println(Thread.currentThread().getName()+"   :  before select...."+ selector.keys().size());
                int nums = selector.select();  //阻塞  wakeup()
//                Thread.sleep(1000);  //这绝对不是解决方案，我只是给你演示
//                System.out.println(Thread.currentThread().getName()+"   :  after select...." + selector.keys().size());

                //2,处理selectkeys
                if(nums>0){
                    Set<SelectionKey> keys = selector.selectedKeys();
                    Iterator<SelectionKey> iter = keys.iterator();
                    while(iter.hasNext()){  //线程处理的过程
                        SelectionKey key = iter.next();
                        iter.remove();
                        if(key.isAcceptable()){  //复杂,接受客户端的过程（接收之后，要注册，多线程下，新的客户端，注册到那里呢？）
                            acceptHandler(key);
                        }else if(key.isReadable()){
                            readHander(key);
                        }else if(key.isWritable()){

                        }
                    }

                }
                //3,处理一些task :  listen  client
                if(!lbq.isEmpty()){   //队列是个啥东西啊？ 堆里的对象，线程的栈是独立，堆是共享的
                    //只有方法的逻辑，本地变量是线程隔离的
                    Channel c = lbq.take();
                    if(c instanceof ServerSocketChannel){
                        ServerSocketChannel server = (ServerSocketChannel) c;
                        server.register(selector,SelectionKey.OP_ACCEPT);
                        System.out.println(Thread.currentThread().getName()+" register server listen" + server.getLocalAddress());
                    }else if(c instanceof  SocketChannel){
                        SocketChannel client = (SocketChannel) c;
                        ByteBuffer buffer = ByteBuffer.allocateDirect(4096);
                        client.register(selector, SelectionKey.OP_READ, buffer);
                        System.out.println(Thread.currentThread().getName()+" register client: " + client.getRemoteAddress());

                    }
                }



            } catch (IOException e) {
                e.printStackTrace();
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
//            catch (InterruptedException e) {
//                e.printStackTrace();
//            }


        }

    }

    private void readHander(SelectionKey key) {
        System.out.println(Thread.currentThread().getName()+" read......");
        ByteBuffer buffer = (ByteBuffer)key.attachment();
        SocketChannel client = (SocketChannel)key.channel();
        buffer.clear();
        while(true){
            try {
                int num = client.read(buffer);
                if(num > 0){
                    buffer.flip();  //将读到的内容翻转，然后直接写出
                    while(buffer.hasRemaining()){
                        client.write(buffer);
                    }
                    buffer.clear();
                }else if(num == 0){
                    break;
                }else if(num < 0 ){
                    //客户端断开了
                    System.out.println("client: " + client.getRemoteAddress()+"closed......");
                    key.cancel();
                    break;
                }
            } catch (IOException e) {
                e.printStackTrace();
            }
        }
    }

    private void acceptHandler(SelectionKey key) {
        System.out.println(Thread.currentThread().getName()+"   acceptHandler......");

        ServerSocketChannel server = (ServerSocketChannel)key.channel();
        try {
            SocketChannel client = server.accept();
            client.configureBlocking(false);

            //choose a selector  and  register!!

            stg.nextSelectorV3(client);
//            stg.nextSelectorV2(client);

        } catch (IOException e) {
            e.printStackTrace();
        }


    }

    public void setWorker(SelectorThreadGroup stgWorker) {
        this.stg =  stgWorker;
    }
}

通过 nc 127.0.0.1 8888访问不同端口，执行结果如下：

Thread-0 register server listen/0:0:0:0:0:0:0:0:6666
Thread-1 register server listen/0:0:0:0:0:0:0:0:9999
Thread-2 register server listen/0:0:0:0:0:0:0:0:8888
Thread-1   acceptHandler......
Thread-4 register client: /127.0.0.1:60787
Thread-1   acceptHandler......
Thread-5 register client: /127.0.0.1:60789
Thread-2   acceptHandler......
Thread-3 register client: /127.0.0.1:60791

这就是一个简单demo，只要大家理解 多Reactor多进程/线程 模式即可，没必要考虑其他问题。如果想看考虑更周全的代码，可以直接看Netty代码。

2.3.3.2 实际应用

大名鼎鼎的两个开源软件 Netty 和 Memcache 都采用了「多 Reactor 多线程」的方案。

采用了「多 Reactor 多进程」方案的开源软件是 Nginx，不过方案与标准的多 Reactor 多进程有些差异。具体差异表现在主进程中仅仅用来初始化 socket，并没有创建 mainReactor 来 accept 连接，而是由子进程的 Reactor 来 accept 连接，通过锁来控制一次只有一个子进程进行 accept（防止出现惊群现象），子进程 accept 新连接后就放到自己的 Reactor 进行处理，不会再分配给其他子进程。

3. Proactor模式

前面提到的 Reactor 是非阻塞同步网络模式，而 Proactor 是异步网络模式。异步 I/O 是「内核数据准备好」和「数据从内核态拷贝到用户态」这两个过程都不用等待。

当我们发起 aio_read （异步 I/O） 之后，就立即返回，内核自动将数据从内核空间拷贝到用户空间，这个拷贝过程同样是异步的，内核自动完成的，和前面的同步操作不一样，应用程序并不需要主动发起拷贝动作。如果对这块不是很了解的，可参考：IO系列2-深入理解五种IO模型

Proactor 正是采用了异步 I/O 技术，所以被称为异步网络模型。

  • Reactor 是非阻塞同步网络模式，感知的是就绪可读写事件。在每次感知到有事件发生（比如可读就绪事件）后，就需要应用进程主动调用 read 方法来完成数据的读取，也就是要应用进程主动将 socket 接收缓存中的数据读到应用进程内存中，这个过程是同步的，读取完数据后应用进程才能处理数据。
  • Proactor 是异步网络模式， 感知的是已完成的读写事件。在发起异步读写请求时，需要传入数据缓冲区的地址（用来存放结果数据）等信息，这样系统内核才可以自动帮我们把数据的读写工作完成，这里的读写工作全程由操作系统来做，并不需要像 Reactor 那样还需要应用进程主动发起 read/write 来读写数据，操作系统完成读写工作后，就会通知应用进程直接处理数据。

因此，Reactor 可以理解为「来了事件操作系统通知应用进程，让应用进程来处理」，而 Proactor 可以理解为「来了事件操作系统来处理，处理完再通知应用进程」。这里的「事件」就是有新连接、有数据可读、有数据可写的这些 I/O 事件这里的「处理」包含从驱动读取到内核以及从内核读取到用户空间。

举个实际生活中的例子，Reactor 模式就是快递员在楼下，给你打电话告诉你快递到你家小区了，你需要自己下楼来拿快递。而在 Proactor 模式下，快递员直接将快递送到你家门口，然后通知你。

无论是 Reactor，还是 Proactor，都是一种基于「事件分发」的网络编程模式，区别在于 Reactor 模式是基于「待完成」的 I/O 事件，而 Proactor 模式则是基于「已完成」的 I/O 事件。

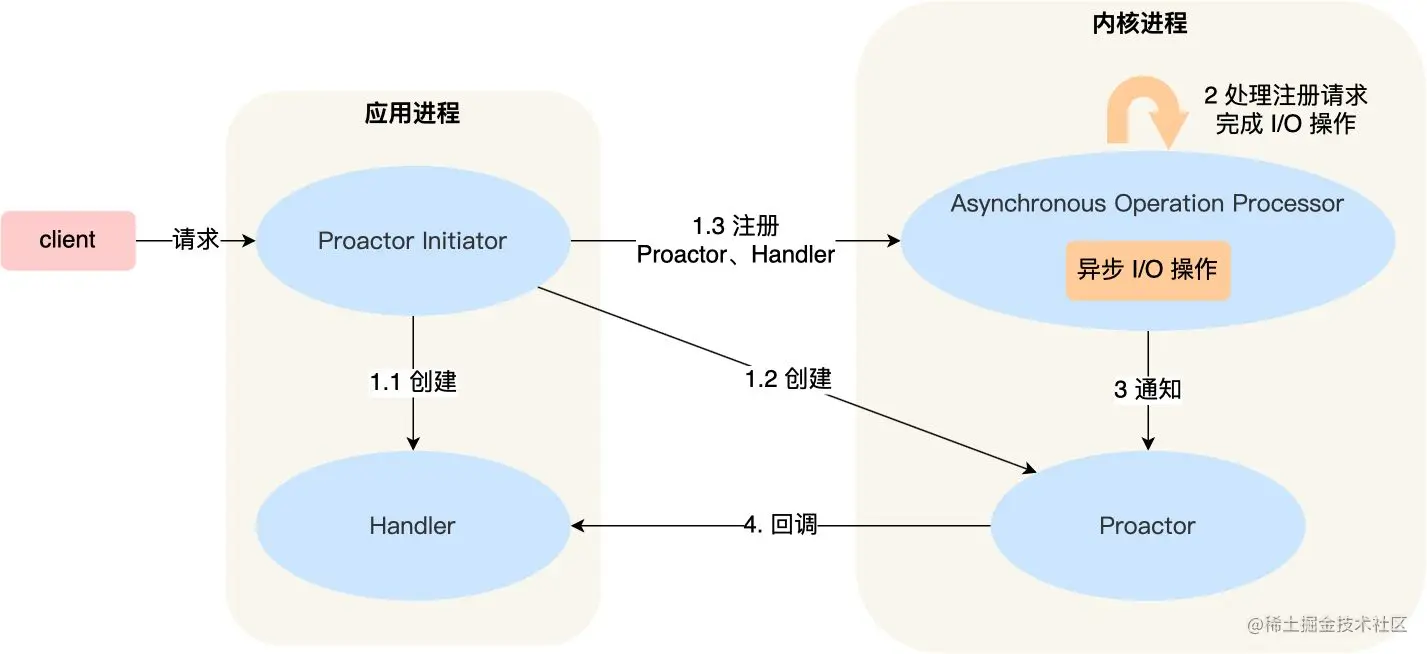

3.1 方案示意图


3.2 执行过程

  • Proactor Initiator 负责创建 Proactor 和 Handler 对象，并将 Proactor 和 Handler 都通过 Asynchronous Operation Processor 注册到内核；
  • Asynchronous Operation Processor 负责处理注册请求，并处理 I/O 操作；
  • Asynchronous Operation Processor 完成 I/O 操作后通知 Proactor；
  • Proactor 根据不同的事件类型回调不同的 Handler 进行业务处理；
  • Handler 完成业务处理；

可惜的是，在 Linux 下的异步 I/O 是不完善的， aio 系列函数是由 POSIX 定义的异步操作接口，不是真正的操作系统级别支持的，而是在用户空间模拟出来的异步，并且仅仅支持基于本地文件的 aio 异步操作，网络编程中的 socket 是不支持的，这也使得基于 Linux 的高性能网络程序都是使用 Reactor 方案。

而 Windows 里实现了一套完整的支持 socket 的异步编程接口，这套接口就是 IOCP，是由操作系统级别实现的异步 I/O，真正意义上异步 I/O，因此在 Windows 里实现高性能网络程序可以使用效率更高的 Proactor 方案。

4. 总结

4.1 Recator三种方案对比：

  • 单 Reactor 单进程 / 线程，不用考虑进程间通信以及数据同步的问题，因此实现起来比较简单，这种方案的缺陷在于无法充分利用多核 CPU，而且处理业务逻辑的时间不能太长，否则会延迟响应，所以不适用于计算机密集型的场景，适用于业务处理快速的场景，比如 Redis 采用的是单 Reactor 单进程的方案。

  • 单 Reactor 多线程，通过多线程的方式解决了方案一的缺陷，但它离高并发还差一点距离，差在只有一个 Reactor 对象来承担所有事件的监听和响应，而且只在主线程中运行，在面对瞬间高并发的场景时，容易成为性能的瓶颈的地方。

  • 多 Reactor 多进程 / 线程，通过多个 Reactor 来解决了方案二的缺陷，主 Reactor 只负责监听事件，响应事件的工作交给了从 Reactor，Netty 和 Memcache 都采用了「多 Reactor 多线程」的方案，Nginx 则采用了类似于 「多 Reactor 多进程」的方案。

4.2 Reactor 模式与 Proactor 模式对比

Reactor 可以理解为「来了事件操作系统通知应用进程，让应用进程来处理」，而 Proactor 可以理解为「来了事件操作系统来处理，处理完再通知应用进程」。

因此，真正的大杀器还是 Proactor，它是采用异步 I/O 实现的异步网络模型，感知的是已完成的读写事件，而不需要像 Reactor 感知到事件后，还需要调用 read 来从内核中获取数据。

Reactor模式Proactor模式
主动与被动被动处理，即有事件发生时被动处理。如写事件：将handler放到select()，等待可写就绪，然后调用write()写入数据；写完数据后再处理后续逻辑；主动发起异步调用，然后循环检测完成时间。如写事件：调用aoi_write后立刻返回，由内核负责写操作，写完后调用相应的回调函数处理后续逻辑
实现实现了一个被动的事件分离和分发模型，服务等待请求事件的到来，再通过不受间断的同步处理事件，从而做出反应实现了一个主动的事件分离和分发模型；这种设计允许多个任务并发的执行，从而提高吞吐量。
优点Reactor实现相对简单，对于链接多，但耗时短的处理场景高效；（1） 操作系统可以在多个事件源上等待，并且避免了线程切换的性能开销和编程复杂性；（2）事件的串行化对应用是透明的，可以顺序的同步执行而不需要加锁；（3）事务分离：将与应用无关的多路复用、分配机制和与应用相关的回调函数分离开来。Proactor在理论上性能更高，能够处理耗时长的并发场景。为什么说在理论上？请自行搜索Netty 5.X版本废弃的原因。
缺点处理耗时长的操作会造成事件分发的阻塞，影响到后续事件的处理；实现逻辑复杂；依赖操作系统对异步的支持，目前实现了纯异步操作的操作系统少，实现优秀的如windows IOCP，但由于其windows系统用于服务器的局限性，目前应用范围较小；而Unix/Linux系统对纯异步的支持有限，应用事件驱动的主流还是通过select/epoll来实现。
使用场景同时接收多个服务请求，并且依次同步的处理它们的事件驱动程序；异步接收和同时处理多个服务请求的事件驱动程序。

参考文档：
文章中代码github地址
如何深刻理解Reactor和Proactor？
高性能IO模型分析-Reactor模式和Proactor模式

avatar
文章
阅读
粉丝
