Android 折叠屏技术发展与适配

1 折叠屏行业概览

1.1 折叠屏诞生的背景

手机屏幕目前的整体发展趋势是大屏化,大屏化主要表现在两方面:屏幕面积的增大,屏占比的提高。但是目前这两方面已经发展的相当成熟,很难再有大的突破。

1.1.1 屏幕面积变化

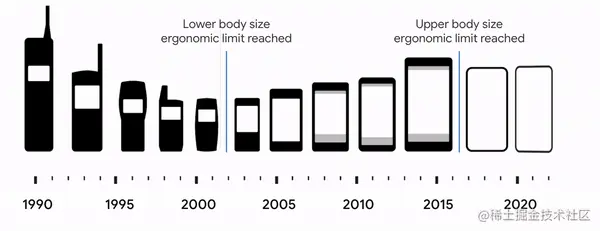

手机由功能手机向智能手机演变最重要的标志是屏幕的变化。2010年智能手机的平均屏幕尺寸仅有3.1英寸,发展至2014年智能手机的屏幕平均尺寸增加至4.8英寸,2018年更是增加至5.9英寸,目前主流的大屏尺寸已达到6.5寸左右,智能手机逐渐朝着大屏化方向发展。

单从屏幕面积来看,6.5英寸左右已是单手操控携带便捷性的极限。

在这里插入图片描述

1.1.2 屏占比变化

手机厂商通过陆续推出刘海屏水滴屏挖孔屏全面屏升降式摄像头屏下指纹识别等功能,将屏幕可用面积利用到了极致,极大的提升了屏占比。现阶段大多数手机的屏占比处于**90%**左右,很难再有大的提升空间。

折叠屏手机的出现不仅实现了屏幕尺寸增加,同时还满足携带方便的需求,有效解决大屏和便携矛盾,未来或将成为手机发展的重要方向之一。

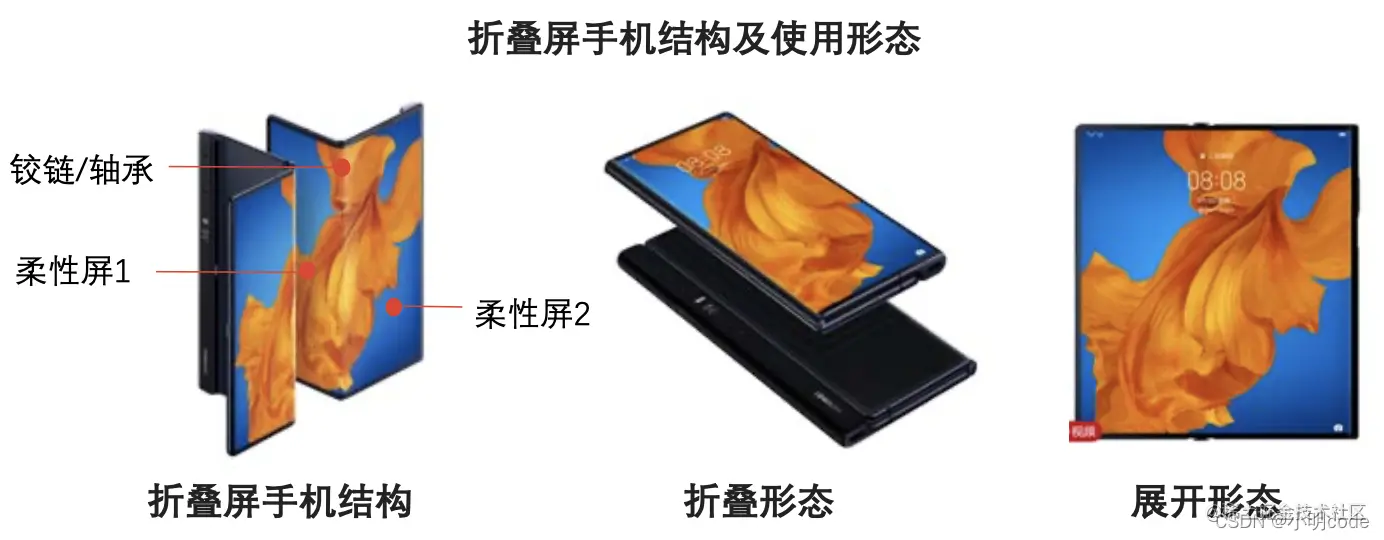

1.2 折叠屏手机结构

1.2.1 折叠屏手机物理结构

折叠屏的主要结构由柔性AMOLED屏铰链组成。

通常,我们见到的折叠屏手机都是由1整块AMOLED屏组成,并且铰链位置可以显示画面。

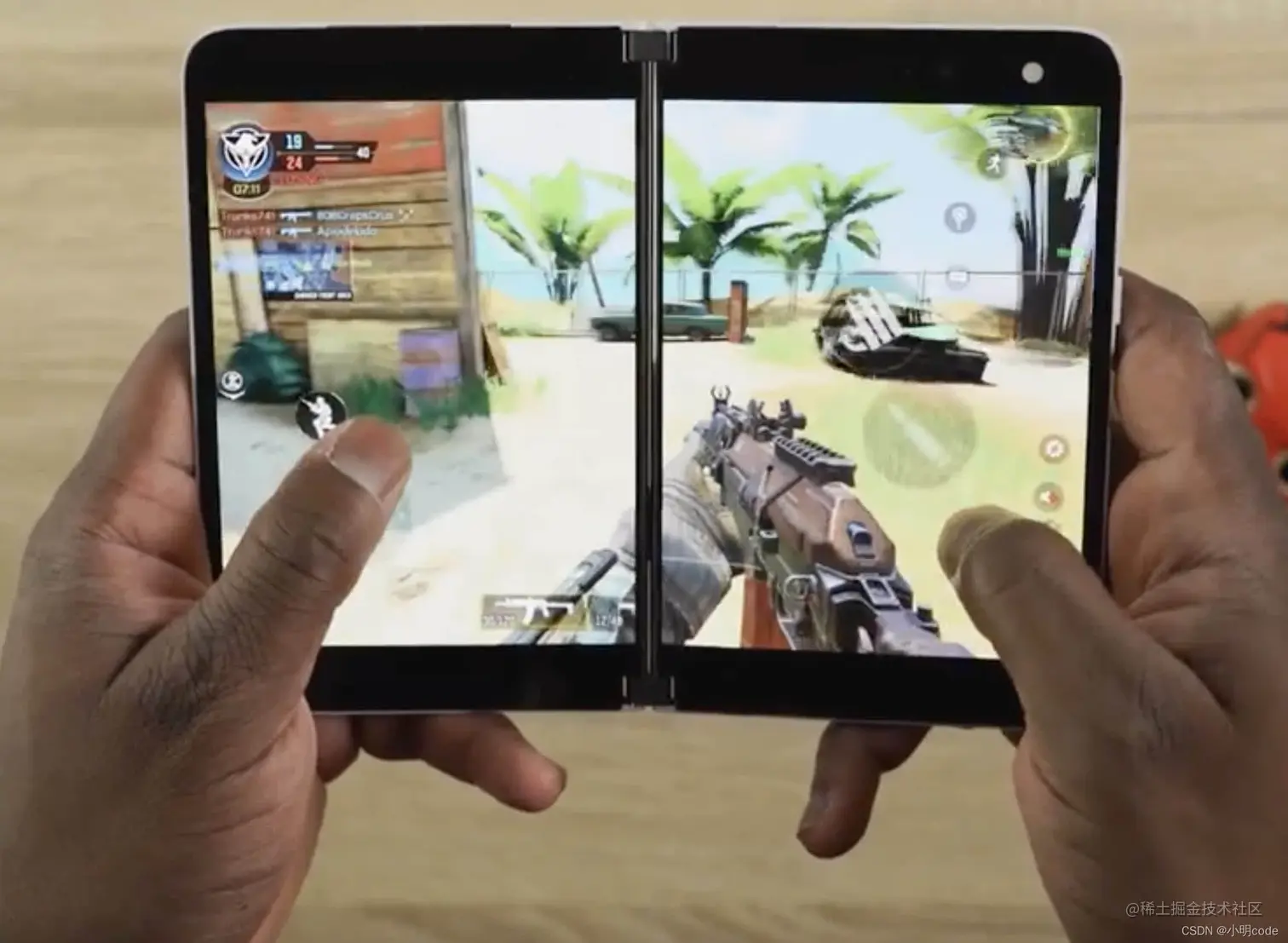

除此之外,目前市面还有一种双屏手机(屏幕由2块组成,铰链区域不可显示画面),也被称为折叠屏手机,即微软2020年9月推出的基于Android 10.0系统的Surface Duo。

1.2.2 折叠屏手机分类

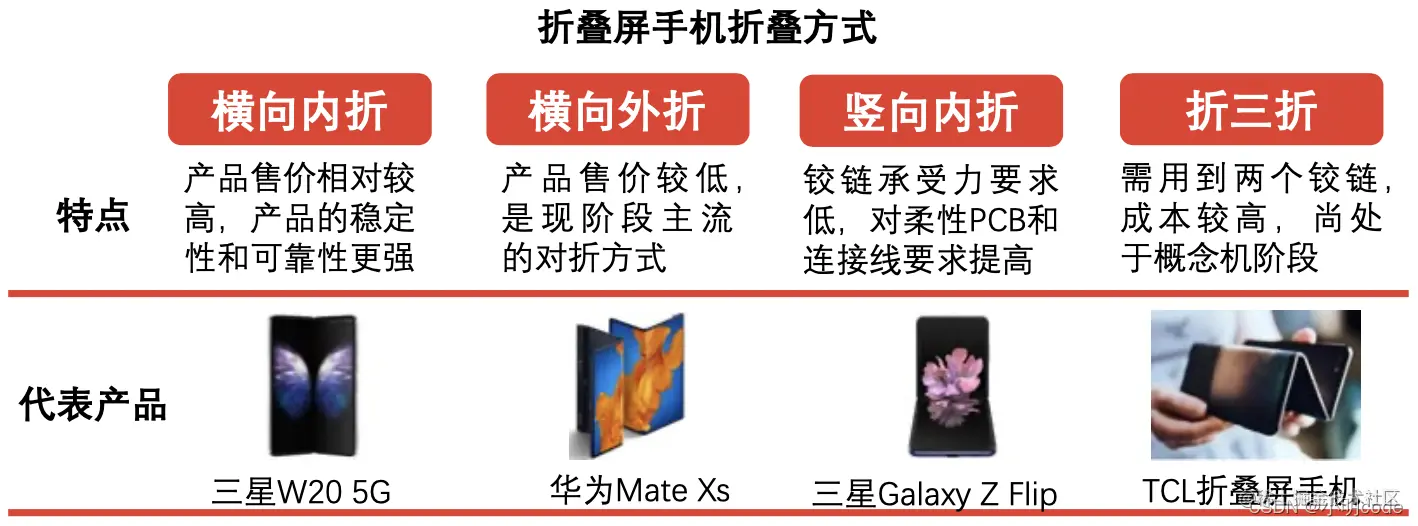

目前折叠屏的折叠方式主要由以下4种,主流的实现方式是:横向内折横向外折

  1. 横向内折:折弯半径小,需使用寿命更高的柔性屏幕,因此实现难度大、技术成本更高。但优点是折叠状态下,屏幕被折合在内侧,可较好保护屏幕。代表产品有:三星Galaxy Fold 和 W20 5G、华为Mate X2、小米MIX Fold;
  2. 横向外折:显示更便捷,但折叠时屏幕在外侧,易损坏。横向外折折叠屏手机价格通常比横向内折价格低,代表产品有:华为 Mate X 和 Mate Xs;
  3. 竖向内折:展开时手机大小与传统智能手机相差不大,折叠后体 积变小,方便携带。代表产品有三星 Galaxy Z Flip、摩托罗拉Moto Raz;
  4. 折三折:需用到两个铰链,成本较高,尚处于概念机阶段。

数据来源:头豹研究院:2020年中国折叠屏手机行业概览

1.3 折叠屏手机市场规模

2020国内智能手机销量约3亿部,而同期全球的折叠屏手机出货量仅194.73 万部,三星以**71.59%的市场份额占据全球折叠屏市场第一,华为市场份额10.56%**位居第二。

从销量来说,折叠屏市场占有依然比较小众,主要原因在于折叠屏手机目前良品率还不够高,产能受限,进而导致手机售价过高;同时,软件方面,大部分软件还未进行完全适配,影响用户体验。

1.3.1 限制折叠屏发展因素

  1. 技术成熟度低

    1. 硬件:屏幕的可靠性、电池续航、铰链设计、屏幕厚度 …
    2. 软件:应用适配程度较低
  2. 良品率低

    柔性AMOLED比LCD良率低。华为Mate X 的AMOLED屏供应商为京东方,京东方折叠屏目前的良品率数据仅为:2018,65%;2021,85%

  3. 价格制约销量

    当前市场高端机定位6k;折叠屏初期产品普遍售价1w以上,目前部分产品最低售价刚降到万元内。

1.3.2 为什么要支持大屏设备

2021 Google I/O 上发布的折叠屏适配新方案,代表Android对折叠屏设备适配的重视,在大屏化的趋势下,折叠屏未来可期。

只要应用适配了折叠屏设备,同时就自动适配了Android 平板等大屏设备。

根据Google发布的数据,通过适配 Android 大屏设备,开发者们可以覆盖超过 2.5 亿台活跃的可折叠设备、平板电脑和 Chromebook。2020 年,平板电脑设备的销售量增长了 16%。分析师预计,到 2023 年市面上将有超过 4 亿台 Android 平板电脑,到2023年可折叠设备销量将达到3000万台,增长空间巨大。另外,可折叠设备也正在重新定义高端设备。Android 应用也可以在 Chrome OS 上运行,而 Chrome OS 现在是世界第二大桌面操作系统。

2 折叠屏适配方案发展

折叠屏手机适配主要经历了三个重要阶段。

  1. 折叠屏手机首次发布,Android官方折叠屏适配指南

    2018年8月Google发布Android 9.0,首次支持折叠屏功能,并推出了Android官方折叠屏适配指南。主要从以下几个方面进行适配:

    1. 应用连续性:处理配置变更
    2. 屏幕兼容性:resizeableActivitymaxAspectRatio
    3. 多窗口适配:多项恢复与专属资源访问
  2. 厂商补充适配方案

    各厂商陆续发布自己的折叠屏手机,以及补充的适配方案。不同折叠屏手机上,拥有各自研发的一些独有功能,要想体验这些独特功能,就需要使用厂商的方案进行适配。

    代表:三星、华为、Microsoft Surface Duo等。

  3. Google 2021 I/O 发布Jetpack WindowManager等库

    2021年5月,Google I/O开发者大会推出专门用于折叠屏适配的库 Jetpack WindowManager 1.0,以及更新了已有的一些库如:SlidingPaneLayoutNavRail等,以便应用更便捷的适配折叠屏功能。

    1. 新增 Jetpack WindowManager 1.0,专门用于适配折叠屏手机,获取折叠屏相关信息。
    2. 更新 SlidingPaneLayout 1.2,支持双窗格布局。
    3. 更新 NavRail,实现垂直导航栏。

3 Android 官方折叠屏适配指南

主要参考 官方文档

3.1 应用连续性:处理配置变更

在默认情况下,当屏幕发生了变化(这里指折叠屏折叠变化时,或应用从一个屏幕转到另一个屏幕),系统会销毁并重新创建整个 Activity

但我们希望屏幕变化之后,程序能够以切换前的状态继续运行,不需要重启页面。我们可以给 Activity 添加configChanges配置:

<activity
          ...
          android:configChanges="smallestScreenSize|screenSize|screenLayout" />
复制代码

应用内监听变化,根据当前窗口大小,调整布局大小和位置

override fun onConfigurationChanged(newConfig: Configuration) {
		// 获取当前窗口配置信息,调整布局大小
}
复制代码

如果需要重启 Activity才能完成适配的场景,可以通过onSaveInstanceState()onRestoreInstanceState()ViewModel对象来进行之前状态保存和后续的恢复。

更多详细适配参考官方:保存界面状态支持配置变更

3.2 屏幕兼容性

屏幕兼容性

3.2.1 应用大小可调:resizeableActivity

resizeableActivity 用于声明是否支持多窗口模式动态调整显示尺寸

折叠屏时,需要让应用支持动态改变尺寸,我们需要在 menifest 中的 Application 或对应的 Activity 下声明属性:

android:resizeableActivity="true"
复制代码
  • 当系统编译设置target >= 24(Android 7.0) 不需要手动设置,系统默认为 true,支持多窗口和调节尺寸。

  • 如果应用设置 resizeableActivity=false,则会告知平台其不支持多窗口模式。系统可能仍会调整应用的大小或将其置于多窗口模式;但要实现兼容性,便需要对应用中的所有组件(包括应用的所有 Activity、Service 等)应用同一配置。在某些情况下,重大变更(例如,显示屏尺寸更改)可能会重启进程,而不会更改配置。这时需要支持折叠屏连续性(不重启Activity),添加属性

    <meta-data
        android:name="android.supports_size_changes" android:value="true" />
    复制代码

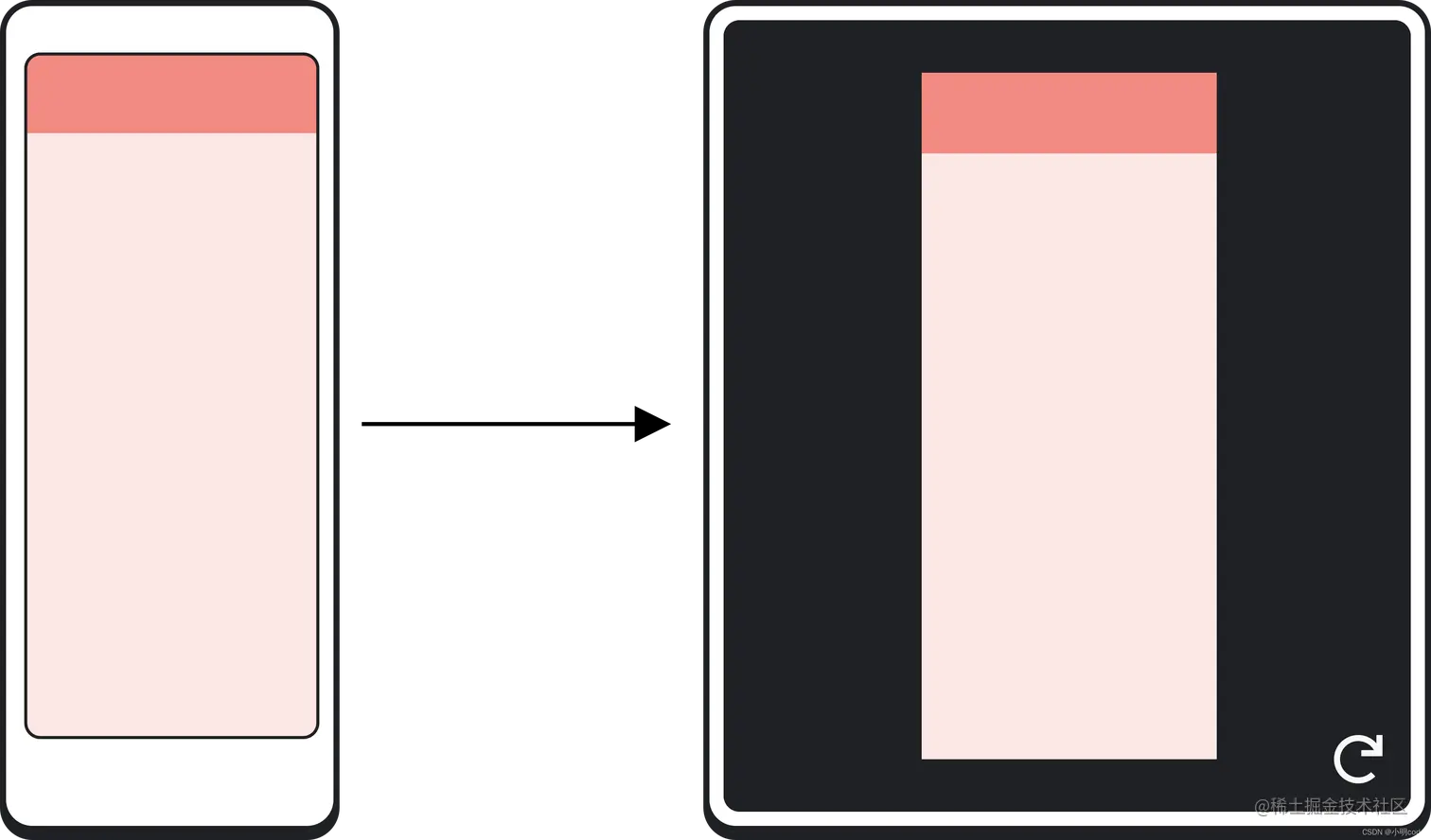

  • 若Activity 设置了 resizableActivity=false 以及 maxAspectRatio。设备展开时,系统会将应用置于兼容模式,以此保持 Activity 配置、大小和宽高比。


3.2.2 新的屏幕宽高比:maxAspectRatio(可选)

resizeableActivity=false声明不支持多窗口时,使用maxAspectRatiominAspectRatio 指定最小或最大纵横比,在设置的纵横比限制范围内,折叠屏情况下,会自动对尺寸进行调节,超出限制的进入兼容模式(黑边)。

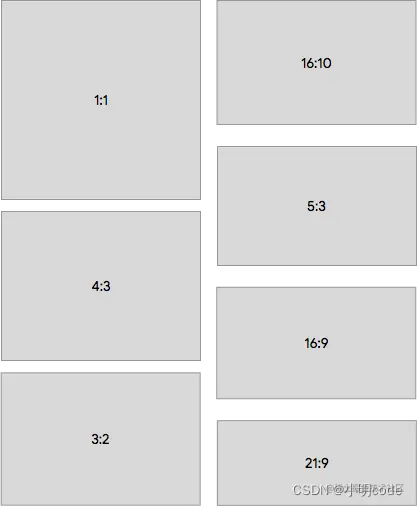

为支持折叠屏,Android 系统增加了21:9(2.33,三星 Glaxy Fold 屏幕比例) 超大纵横比。

推荐纵横比设置范围:[1, 2.4],即1:1到12:5

在这里插入图片描述

而当resizableActivity=true时设置maxAspectRatio 等无效

更多信息参考 官方文档:声明受限屏幕支持

3.3 多窗口支持

更多多窗口功能参考:多窗口支持多项恢复设计

3.3.1 多项恢复

在 Android 10(API 29)增加多项恢复功能:所有顶层的可聚焦 Activity 均处于 RESUMED 状态。涉及多窗口的行为变化历史:

  1. Android 7.0 支持分屏:左右/上下显示两个窗口

  2. Android 8.0 支持画中画,此时处于画中画的Activity虽处于前台,但处于 Paused状态

  3. Android 9.0 (API 28) 及以下:多窗口下,只有获得焦点应用处于Resumed状态,其它可见Activity扔处于Paused状态,如下图左侧

  4. Android 10.0 (API 29) :多窗口模式时,个Acttivity全部处于Resumed状态

    在这里插入图片描述

为解决Android 9.0及以下,只有获得焦点应用才处于Resume状态,其它可见Activity处于Paused状态问题。可添加下列属性,手动添加开启多项恢复:

<meta-data
    android:name="android.allow_multiple_resumed_activities" android:value="true" />
复制代码

3.3.2 专属资源访问

多窗口模式下,当Activity 获得/失去顶部位置状态时,会执行新增加的回调 Activity#onTopResumedActivityChanged(isTopResumed)isTopResumed 标识当前 Activity否处于多窗口模式下的最顶层

当我们使用了独占资源时就要用到这个方法。什么叫独占资源?麦克风、摄像头就是,这类资源同一时间只能给一个 Activity 使用。以摄像头使用为例,在Android10上,官方建议使用 CameraManager.AvailabilityCallback#onCameraAccessPrioritiesChanged()监听摄像头是否可用。当收到Activity#onTopResumedActivityChanged(isTopResumed)回调时,

  • isTopResumed = false 时,需要在此时判断是否释放独占资源,而不必在一失去焦点时就释放资源;
  • isTopResumed = true 时 ,可以申请独占的摄像头资源,原持有摄像头资源的应用将收到 CameraDevice.StateCallback#onDisconnected() 回调后,对摄像头设备进行的后续调用将抛出 CameraAccessException

3.3.3 多窗口数据拖拽

多窗口下,支持跨应用数据拖拽功能,开始执行拖放操作时,来源应用必须设置 DRAG_FLAG_GLOBAL 标志,以示用户可以将数据拖动到其他应用,更多详情参考Android 官方文档:拖放

3.4 折叠屏适配更多优化

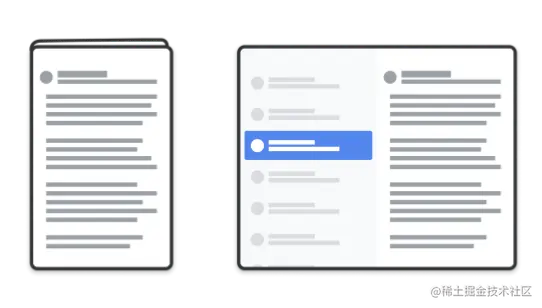

灵活布局

  • 使用wrap_contentmatch_parent避免硬编码

  • 使用 ConstraintLayout左根布局,方便屏幕尺寸变化,视图自动移动和拉伸

备用布局

  • 布局文件使用宽度、屏幕方向限定符(portland)单独适配
  • Fragment界面组件模块化

图片资源:.9图、矢量图

更多详细适配参考官方文档:支持不同的屏幕尺寸

4 厂商适配

折叠屏厂商发布了对应适配文档的主要有:三星、华为、微软等。

  1. 三星折叠屏适配

    主要参考三星折叠屏适配指导,基本同Android官方适配指南相差不大,部分需要独立适配的,只需针对三星屏幕信息进行适配即可。如折叠后纵横比 21 : 9,展开纵横比:4.2 : 3等。

  2. 微软Surface Duo双屏适配

    在Android 官方适配指南的基础上,可再参考Surface官方:Surface Duo 开发人员文档 进行完全适配。Surfce不仅提供了其独有的Surface 双屏布局库独有功能,还有部分适用于 Surface Duo 的 Android 示例应用

  3. 华为折叠屏适配官方文档

    华为折叠屏应用开发指导 包括提供给UX同学的设计指引,以及RD同学的接入指南。以下会重点介绍下其独有的华为应用内分屏:平行视界功能

4.1 华为折叠屏适配

4.1.1 UX 设计新特性

华为折叠屏UX设计指导,在折叠屏各种使用场景下,给出了设计建议,包括内容(文字1.2倍、图片、视频等)变化大小范围页面布局设计页面信息架构设计多窗口交互设计各类型应用的典型场景设计实现案例等。

4.1.2 多窗口模式

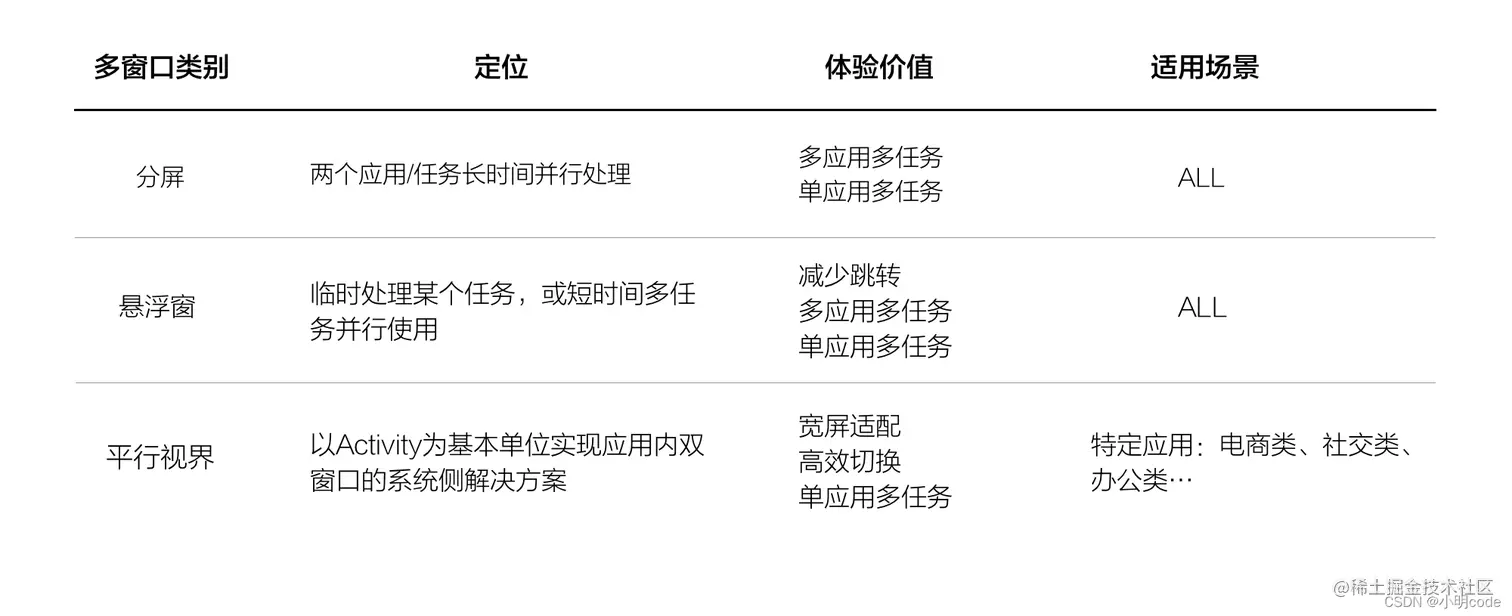

除了Android 官方支持的多窗口模式(分屏,主要是多应用场景实现),华为还支持单应用方式来实现多窗口多任务。主要实现方案:悬浮窗平行视界

在这里插入图片描述

悬浮窗案例:比如 一步窗口,在特定场景下,点击控件/按钮/链接/附件等,直接打开一个任务悬浮窗,即为一步窗口。一步窗口主要适用于跨应用的跳转。

平行视界

平行视界以 Activity 为基本单位实现应用内分屏的系统侧解决方案。应用可以根据自身业务设计分屏显示Activity组合,以实现符合应用逻辑的最佳单应用多窗口用户体验。提供以下两种基础分屏模式:

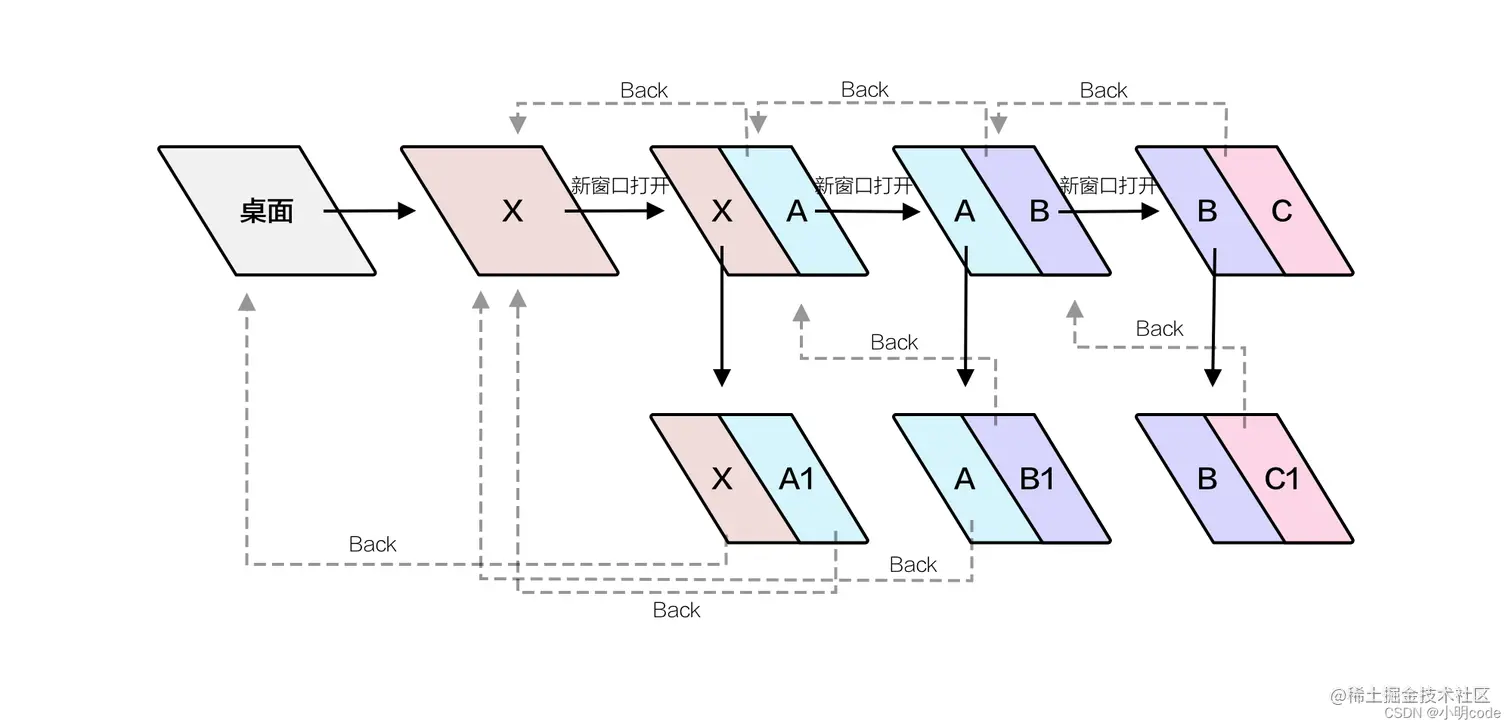

支持2种模式:导航栏、自定义

通用导航模式(0)

  1. 右分屏永远是最后一个窗口。
  2. 任何时候,从左分屏打开的新页面,都会将右分屏的页面替换掉; 从右分屏打开新页面,原右分屏页面向左移,新页面在右分屏打开。
  3. 任何时候,从左分屏触发Back,左右分屏中的所有Activity都将退出。

在这里插入图片描述

API 接入

新型非侵入式集成方式,无SDK;

  1. assets目录下新建配置文件easygo.json

  2. 修改AndroidManifest.xml内application中新增meta-data

    <meta-data android:name="EasyGoClient" android:value="true" />
    复制代码

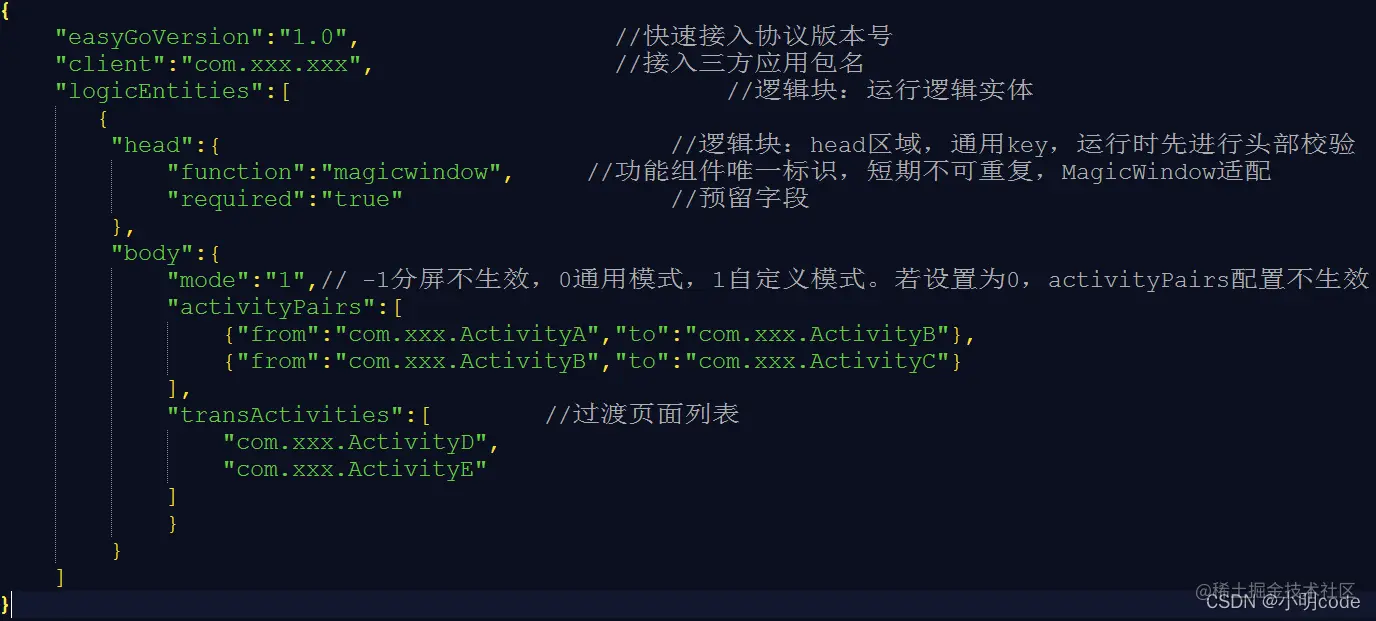

    easygo.json 配置模板

    在这里插入图片描述

5 2021 Google I/O:使用 Jetpack WindowManager 进行折叠屏适配

Jetpack WindowManager 出现之前,折叠屏适配面临如下一些问题

  1. 折叠状态下应用体验较差:如半开状态、桌面模式等折叠姿态下,全屏画面扭曲。

  2. 无法正确识别折叠屏类型、可显示范围等。如微软的双屏折叠手机,中间部分无画面区域被铰链遮挡。

  3. 缺乏统一适配库支持,开发人员对于不同机型,适配比较繁琐,工作量较大。

  4. ...

为了帮助APP开发人员支持新的设备尺寸,并为新旧平台版本上的各种Window Manager功能提供通用的API交互。Android官方推出了Jetpack WindowManager,面向可折叠设备,将来的版本将扩展为支持更多的显示类型和窗口功能。

本文介绍的Jetpack WindowManager API 大部分基于:androidx.window:window:1.0.0-alpha09最新Release版本可从官网获取

5.1 Jetpack WindowManager 的目标

  1. 所有类型的可折叠设备提供统一 API,避免各设备单独适配。
  2. 可折叠设备的物理属性的信息:折叠屏类型折叠状态铰链方向窗口显示范围等信息
  3. 最初版本面向可折叠设备,将来扩展为支持更多的显示类型窗口功能

在这里插入图片描述

5.2 折叠屏需要适配的场景

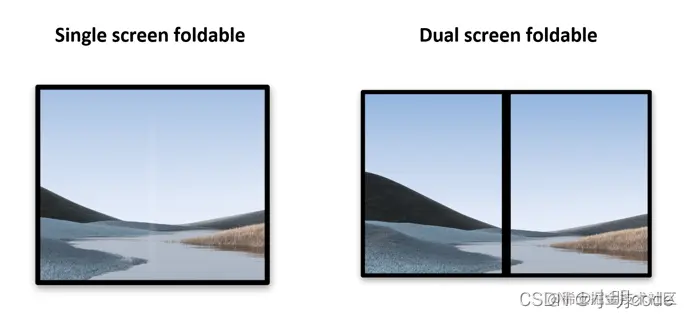

5.2.1 可折叠设备总类

  1. 单屏可折叠设备,配备一个可折叠的屏幕。在 Multi-Window 模式下,用户可以在同一屏幕上同时运行多个应用。
  2. 双屏可折叠设备,两个屏幕由合页相连。此类设备也可以折叠,但具有两个不同的逻辑显示区域。

在这里插入图片描述

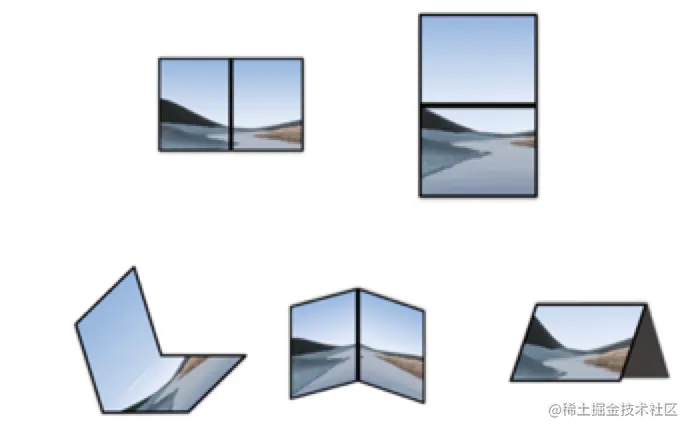

5.2.2 折叠姿态

  1. 展开态:flat
    1. 垂直
    2. 水平
  2. 半开态:half-open
    1. 桌面模式
    2. 书本模式
    3. 帐篷模式

在这里插入图片描述

5.2.3 折叠信息获取

  1. 折叠角度:使用Android 11新增的传感器类型 TYPE_HINGE_ANGLE获取
  2. 折叠姿态:Jetpack WindowManager

5.2.3.1 折叠角度获取Demo

利用TYPE_HINGE_ANGLE传感器,获取折叠角度demo:

class SensorActivity : AppCompatActivity(), SensorEventListener {
    private var sensorManager: SensorManager?  = null
    private var hingeAngleSensor: Sensor? = null

    public override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_sensor)

        sensorManager = getSystemService(Context.SENSOR_SERVICE) as SensorManager
        hingeAngleSensor = sensorManager?.getDefaultSensor(Sensor.TYPE_HINGE_ANGLE)
    }

    override fun onAccuracyChanged(sensor: Sensor, accuracy: Int) {
        LogUtil.d("onAccuracyChanged $sensor, $accuracy")
    }

    override fun onSensorChanged(event: SensorEvent) {
        val angle = event.values[0]
        LogUtil.d("onSensorChanged $event, $angle")  // 获取角度值
    }

    override fun onResume() {
        super.onResume()
        hingeAngleSensor?.also { light ->
            sensorManager?.registerListener(this, light, SensorManager.SENSOR_DELAY_NORMAL)
        }
    }

    override fun onPause() {
        super.onPause()
        sensorManager?.unregisterListener(this)
    }
}
复制代码

5.3 Jetpack WindowManager API 使用

Jetpack WindowManager 是一个以Kotlin 优先的现代化库,它支持不同形态的新设备,并提供 "类 AppCompat" 的功能以构建具有响应式 UI 的应用。

WindowManager API 包含了以下内容:

  • WindowLayoutInfo:包含了窗口的显示特性,例如该窗口是否可折叠或包含铰链

  • FoldingFeature: 让您能够监听可折叠设备的折叠状态得以判断设备的姿态

  • WindowMetrics: 提供当前窗口或全部窗口的显示指标

使用WindowManager适配的主要原理:通WindowManager获取折叠屏设备信息FoldingFeature信息,对于不同的折叠姿态,更新UI显示内容

5.3.1 FoldingFeature 获取折叠屏物理信息

FoldingFeature用来描述屏幕的折叠状态或两个物理显示面板之间的铰链状态。主要的API功能如下:

  • getType()
    • 取值:TYPE_FOLD。表示屏幕为无物理间隙的柔性屏幕中的折叠。市面上大部分常见的折叠屏,如Samsung Fold、华为 Mate X。
    • 取值:TYPE_HINGE。表示屏幕为带有铰链(不可显示区域)的两块屏幕,市面上目前比较少见,典型的指:Surface Duo
  • getState():折叠状态,主要有:STATE_FLAT(展开)、STATE_HALF_OPENED(半开)两种状态。
  • getBounds():折叠功能边界的 Rect 实例,指示折叠屏当前可显示的屏幕可见范围。
  • getOrientation():折叠屏铰链防线:ORIENTATION_HORIZONTALORIENTATION_VERTICAL
  • isSeparating():内容区域是否分割为2块。 true:半开或双屏设备;false:计算是否有遮挡

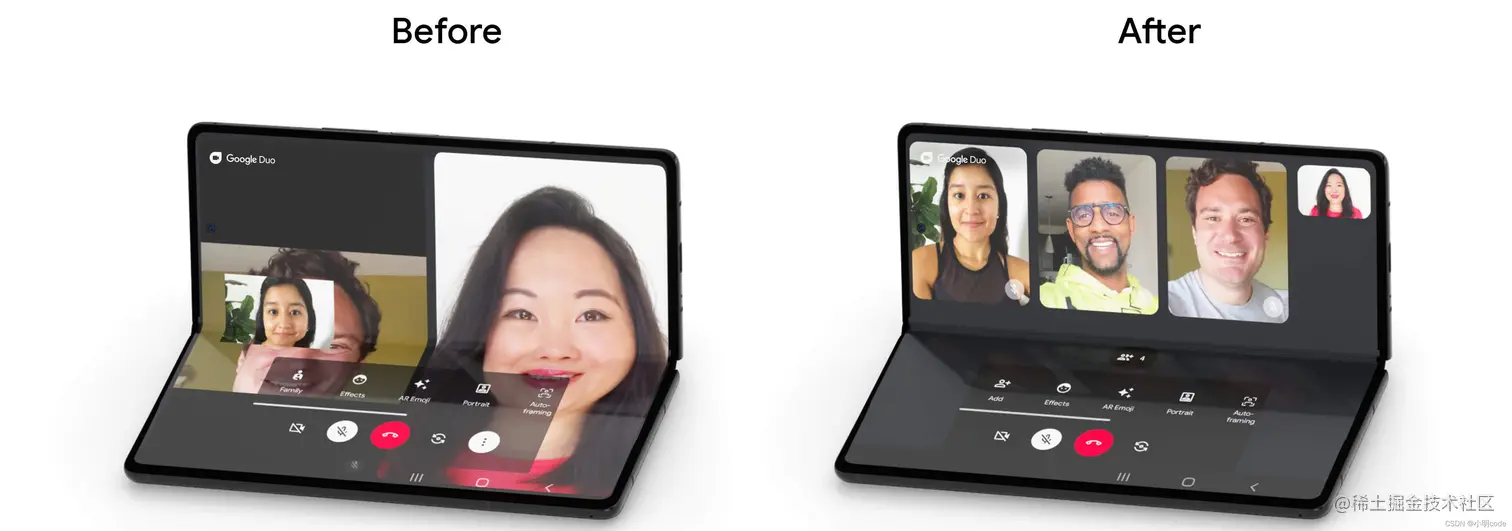

5.3.1.1 设备处于 TableTop 模式

屏幕半开并且铰链处于水平方向

fun isTableTopMode(foldFeature: FoldingFeature) =
    foldFeature.isSeparating &&
            foldFeature.orientation == FoldingFeature.Orientation.HORIZONTAL
复制代码

在这里插入图片描述

5.3.1.2 设备处于 Book 模式

屏幕半开并且铰链处于垂直方向

fun isBookMode(foldFeature: FoldingFeature) =
    foldFeature.isSeparating &&
            foldFeature.orientation == FoldingFeature.Orientation.VERTICAL
复制代码

在这里插入图片描述

5.3.2 获取折叠变化通知

获取折叠变化通知的2种方式:WindowManagerWindowInfoRepo

5.3.2.1 WindowManager

描述当前窗口的状态;监听窗口变化

  • getCurrentWindowMetrics():当前窗口状态。
  • getMaximumWindowMetrics():当前系统的最大窗口状态。
  • registerLayoutChangeCallback()unregisterLayoutChangeCallback(): 窗口变化注册、解注册监听

主要实现步骤

  1. 实例化WindowManager

  2. 实现回调接口

    获取到:windowLayoutInfo,foldFeature

  3. onStart注册回调:传线程池参数、onStop解注册

class FoldVerticalPageActivity : AppCompatActivity() {
    private lateinit var binding: ActivityFoldVerticalPageBinding
    private lateinit var windowManager: WindowManager
    private val handler = Handler(Looper.getMainLooper())
    private val mainThreadExecutor = Executor { r: Runnable -> handler.post(r) }
    private val stateContainer = StateContainer()

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        windowManager = WindowManager(this)
        binding = ActivityFoldVerticalPageBinding.inflate(layoutInflater)
        val view = binding.root
        setContentView(view)
    }

    override fun onStart() {
        super.onStart()
        windowManager.registerLayoutChangeCallback(mainThreadExecutor, stateContainer)
    }

    override fun onStop() {
        super.onStop()
        windowManager.unregisterLayoutChangeCallback(stateContainer)
    }

    inner class StateContainer : Consumer<WindowLayoutInfo> {
        var lastLayoutInfo: WindowLayoutInfo? = null

        override fun accept(newLayoutInfo: WindowLayoutInfo) {
            for (displayFeature in newLayoutInfo.displayFeatures) {
                LogUtil.d("displayFeature=$displayFeature")
                val foldFeature = displayFeature as? FoldingFeature
                foldFeature ?: continue
                if (foldFeature.isSeparating) {
                    // 折叠屏半开状态:桌面、书本等模式
                    val halfFold = foldPosition(binding.root, foldFeature)
                    ConstraintLayout.getSharedValues().fireNewValue(R.id.fold, halfFold)
                } else {
                    // 折叠屏完全展开
                    ConstraintLayout.getSharedValues().fireNewValue(R.id.fold, 0)
                }
            }
        }
    }
}

fun foldPosition(view: View, foldingFeature: FoldingFeature): Int {
    val splitRect = getFeatureBoundsInWindow(foldingFeature, view)
    splitRect?.let {
        return view.height.minus(splitRect.top)
    }
    return 0
}
复制代码
<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.motion.widget.MotionLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/root"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@android:color/black"
    app:layoutDescription="@xml/activity_fold_horizontal_page_scene"
    tools:context=".FoldVerticalPageActivity">

    <ImageView
        android:id="@+id/player_view"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@android:color/holo_red_light"
        app:layout_constraintBottom_toBottomOf="@+id/fold"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <androidx.constraintlayout.widget.ReactiveGuide
        android:id="@+id/fold"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintGuide_end="10dp"
        app:reactiveGuide_animateChange="true"
        app:reactiveGuide_applyToAllConstraintSets="true"
        app:reactiveGuide_valueId="@id/fold" />

    <!--这部分仅在半折叠时显示;其余时间隐藏-->
    <ImageView
        android:id="@+id/control_view"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@android:color/holo_blue_light"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/fold" />

</androidx.constraintlayout.motion.widget.MotionLayout>
复制代码

5.3.2.2 WindowInfoRepo

WindowInfoRepo方式,指的是WindowManager 1.0.0-alpha07版本:将核心窗口库迁移到了 Kotlin,依赖Kotlin Flow

主要原理:使用协程挂起函数来公开异步数据,可以理解为对原有API的kotlin二次封装,更加便于使用。

private lateinit var windowInfoRepo: WindowInfoRepo
    private var layoutUpdatesJob: Job? = null

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        windowInfoRepo = windowInfoRepository()
        setContentView(R.layout.activity_fold_horizontal_page)
    }

    override fun onStart() {
        super.onStart()
        layoutUpdatesJob = CoroutineScope(Dispatchers.Main).launch {
            windowInfoRepo.windowLayoutInfo
                .collect { newLayoutInfo ->
                    // New posture information
                    ...
                }
        }
    }

    override fun onStop() {
        super.onStop()
        layoutUpdatesJob?.cancel()
    }

复制代码

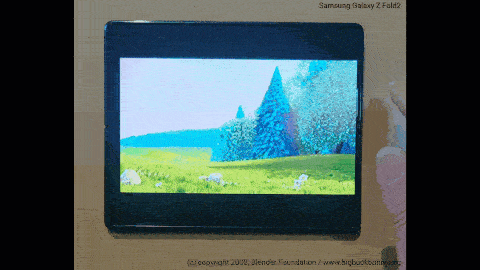

5.4 Foldables - WindowManager with MotionLayout Demo

Google I/O 官方演示demo通过WindowManager + MotionLayout 用来适配播放器的demo。

在这里插入图片描述

适配原理:

  1. MotionLayout 作根布局,增加平滑动画效果;添加辅助线ReactiveGuide fold guideEnd位于0。约束布局由上倒下分别为:
    1. 播放画面布局PlayerView
    2. fold铰链位置ReactiveGuide
    3. 播放控制按钮布局PlayerControlView
  2. 折叠状态时,ReactiveGuide位于屏幕最下边边缘,所以PlayerControlView默认隐藏
  3. 折叠变化后,ReactiveGuide上移到铰链位置
  4. PlayerView播放画面平滑上移;PlayerControllerView播放控制按钮平滑出现

主要代码实现,参考官方博客:Tabletop mode on foldable devices

<androidx.constraintlayout.motion.widget.MotionLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/root"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@color/black"
    app:layoutDescription="@xml/activity_main_scene"
    tools:context=".MainActivity">

    <com.google.android.exoplayer2.ui.PlayerView
        android:id="@+id/player_view"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintBottom_toTopOf="@+id/fold"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:use_controller="false" />

    <androidx.constraintlayout.widget.ReactiveGuide
        android:id="@+id/fold"
        app:reactiveGuide_valueId="@id/fold"
        app:reactiveGuide_animateChange="true"
        app:reactiveGuide_applyToAllConstraintSets="true"
        android:orientation="horizontal"
        app:layout_constraintGuide_end="0dp"
        android:layout_height="wrap_content"
        android:layout_width="wrap_content" />

    <com.google.android.exoplayer2.ui.PlayerControlView
        android:id="@+id/control_view"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@color/black"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/fold" />

</androidx.constraintlayout.motion.widget.MotionLayout>
复制代码
private fun onLayoutInfoChanged(newLayoutInfo: WindowLayoutInfo) {
  if (newLayoutInfo.displayFeatures.isEmpty()) {
    // The display doesn't have a display feature, we may be on a secondary,
    // non foldable-screen, or on the main foldable screen but in a split-view.
    centerPlayer()
  } else {
    newLayoutInfo.displayFeatures.filterIsInstance(FoldingFeature::class.java)
    .firstOrNull { feature -> isInTabletopMode(feature) }
    ?.let { foldingFeature ->
           val fold = foldPosition(binding.root, foldingFeature)
           foldPlayer(fold)
          } ?: run {
      centerPlayer()
    }
  }
}

private fun centerPlayer() {
	ConstraintLayout.getSharedValues().fireNewValue(R.id.fold, 0)
  binding.playerView.useController = true // use embedded controls
}

private fun foldPlayer(fold: Int) {
  ConstraintLayout.getSharedValues().fireNewValue(R.id.fold, fold)
  binding.playerView.useController = false // use custom controls
}

/**
* Returns the position of the fold relative to the view
*/
fun foldPosition(view: View, foldingFeature: FoldingFeature): Int {
  val splitRect = getFeatureBoundsInWindow(foldingFeature, view)
  splitRect?.let {
    return view.height.minus(splitRect.top)
  }

  return 0
}

复制代码

6. 2021 Google I/O:更新SlidingPaneLayout 1.2支持双窗格

背景

ConstraintLayout 能让单窗格根据多种屏幕尺寸,进行自适应调整,但大屏幕设备显示时,可能会从将布局拆分为多个窗格来显示,这个时候就需要SlidingPaneLayout 来支持

6.1 新特性

自动调整两个窗格的大小,使窗格位于折叠/铰链等任一侧位置。

  • 大屏/可折叠设备上:并排显示两个窗格
  • 小屏:自动调整显示一个窗格

在这里插入图片描述

6.2 行为变更

  1. 每个窗格都会延伸至屏幕边缘,当打开 SlidingPaneLayout 时,详情窗格会完全覆盖列表窗格。
  2. 默认“关闭”,即显示列表窗格。调用openPane()显示详情窗格。

6.3 API变更

  1. 允许注册多个 PanelSlideListener
  2. 设置锁定模式,控制用户能否在列表窗格和详情窗格之间滑动

更多详细参考官方:创建双窗格布局,以及 SlidingPaneLayout API

7. 2021 Google I/O:其它组件更新

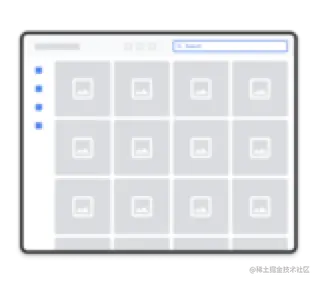

7.1 NavRail

垂直导航栏。功能同于底部导航,用这种导航栏实现方式的优点:大屏用户手握屏幕两边,更容易被点击,符合人体工程学的导航体验。

在这里插入图片描述

7.2 其它组件更新:最大宽度值

Material 组件增加最大宽度值,避免UI 被拉伸到整个屏幕的边缘

  • Buttons (按钮)
  • TextFields (文本框)
  • Sheets (表单)

在这里插入图片描述

8 折叠屏调试

这里指折叠屏折叠变化时时,可通过ADB调试模拟窗口大小变化

  • 模拟折叠屏展开效果:adb shell wm size 2200x2480
  • 模拟折叠屏关闭效果:adb shell wm size 1136x2480
  • 恢复到原始尺寸:adb shell wm size reset

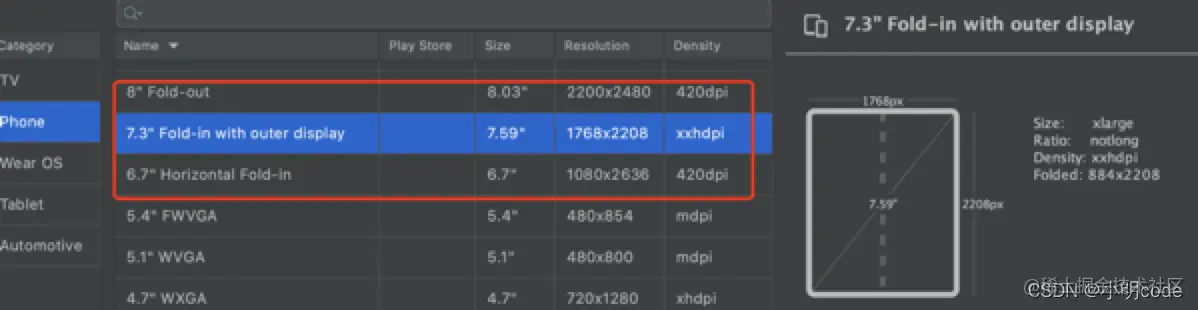

新建折叠屏模拟器可选择

在这里插入图片描述

参考

  1. Android 官方指南:为可折叠设备构建应用
  2. Android 官方指南:Get started with large screens
  3. 三星折叠屏适配指导
  4. 华为折叠屏应用开发指导
  5. Surface Duo 开发人员文档
分类:
Android
标签:
分类:
Android
标签:
