关于Three.js中ExtrudeGeometry使用图片材质时遇到的问题及解决办法

问题发现

在使用ExtrudeGeometry并添加图片材质的时候发现，图片只存在很小的一块。
而在Three的其他几何中，如BoxGeometry中，图片会完美的拉伸到整个面上。

BoxGeometry中的图片材质效果

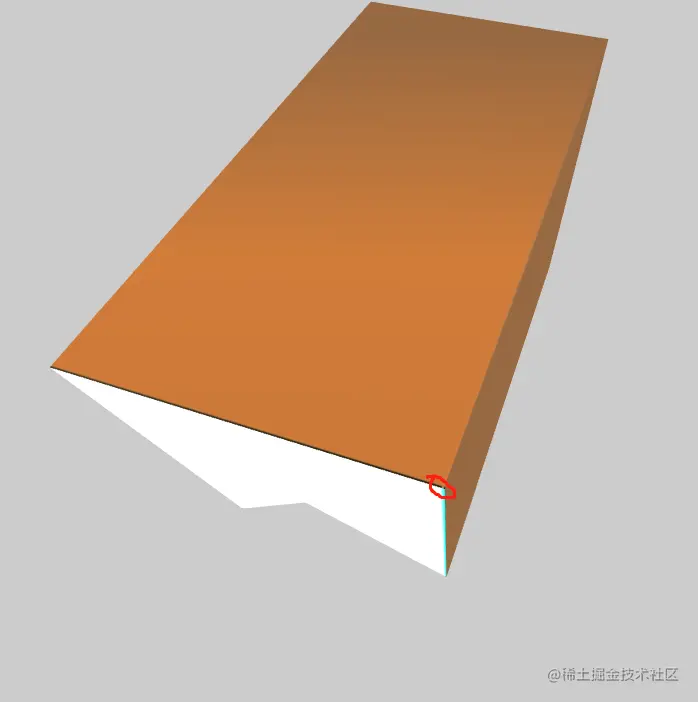

ExtrudeGeometry中的效果，红圈处为整个图片，其他全是一个像素点的延申

探究问题

研习Three和Webgl文档，发现图片的拉伸效果是依靠的UV坐标来判断的，ExtrudeGeometry存在一个UVGenerator参数，BoxGeometry并没有，所以ExtrudeGeometry需要自己设置UV坐标转换函数？

查看了UV坐标的相关资料，大致意思是一张图建立一个坐标系(0,0)到(1,1)的大小，每一个坐标代表一个颜色，所以UV值应该为0-1

然后翻看three的源码，ExtrudeGeometry和BoxGeometry类进行对比，两者都对UV进行了运算然后传入到着色器中。直接看也看不出啥名堂，输出看看。

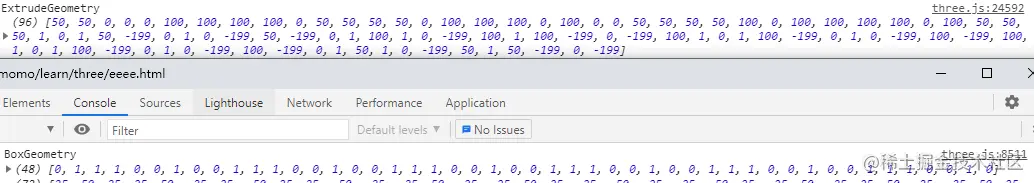

输出UV数组之后发现，ExtrudeGeometry的UV坐标数组完全就是three的坐标系，而BoxGeometry是正确的UV坐标。

然后在细看源码，发现ExtrudeGeometry在不提供UVGenerator的时候，使用的世界坐标UV转换，就是把传入的顶点坐标变成了二维矩阵而已。

解决问题

先尝试转换成0和1是否能解决问题，直接在Three源码中修改，数次尝试之后发现，把uv数组遍历小于等于0的全置0，大于0的全置1，然后就得到了想要的效果。

接下去就是使用UVGenerator参数去生成想要的结果了。
然后three文档上关于UVGenerator就这么一句话
UVGenerator — Object. object that provides UV generator functions
而实际上看源码才能发现还需要generateSideWallUV和generateTopUV两个属性。真好呀。

直接照抄WorldUVGenerator，把每个数组的值做一次0，1判断，然后生成0，1的二维矩阵。

UVGenerator: {
    generateTopUV: (geometry, vertices, indexA, indexB, indexC) => {
        const a_x = vertices[indexA * 3] <= 0 ? 0 : 1;
        const a_y = vertices[indexA * 3 + 1] <= 0 ? 0 : 1;
        const b_x = vertices[indexB * 3] <= 0 ? 0 : 1;
        const b_y = vertices[indexB * 3 + 1] <= 0 ? 0 : 1;
        const c_x = vertices[indexC * 3] <= 0 ? 0 : 1;
        const c_y = vertices[indexC * 3 + 1] <= 0 ? 0 : 1;
        return [new Vector2(a_x, a_y), new Vector2(b_x, b_y), new Vector2(c_x, c_y)];
    },
    generateSideWallUV: (geometry, vertices, indexA, indexB, indexC, indexD) => {
        const a_x = vertices[indexA * 3]  <= 0 ? 0 : 1;
        const a_y = vertices[indexA * 3 + 1] <= 0 ? 0 : 1;
        const a_z = vertices[indexA * 3 + 2] <= 0 ? 0 : 1;
        const b_x = vertices[indexB * 3] <= 0 ? 0 : 1;
        const b_y = vertices[indexB * 3 + 1] <= 0 ? 0 : 1;
        const b_z = vertices[indexB * 3 + 2] <= 0 ? 0 : 1;
        const c_x = vertices[indexC * 3] <= 0 ? 0 : 1;
        const c_y = vertices[indexC * 3 + 1] <= 0 ? 0 : 1;
        const c_z = vertices[indexC * 3 + 2] <= 0 ? 0 : 1;
        const d_x = vertices[indexD * 3] <= 0 ? 0 : 1;
        const d_y = vertices[indexD * 3 + 1] <= 0 ? 0 : 1;
        const d_z = vertices[indexD * 3 + 2] <= 0 ? 0 : 1;

        if (Math.abs(a_y - b_y) < Math.abs(a_x - b_x)) {
            return [new Vector2(a_x, 1 - a_z), new Vector2(b_x, 1 - b_z), new Vector2(c_x, 1 - c_z), new Vector2(d_x, 1 - d_z)];
        } else {
            return [new Vector2(a_y, 1 - a_z), new Vector2(b_y, 1 - b_z), new Vector2(c_y, 1 - c_z), new Vector2(d_y, 1 - d_z)];
        }
    }
}

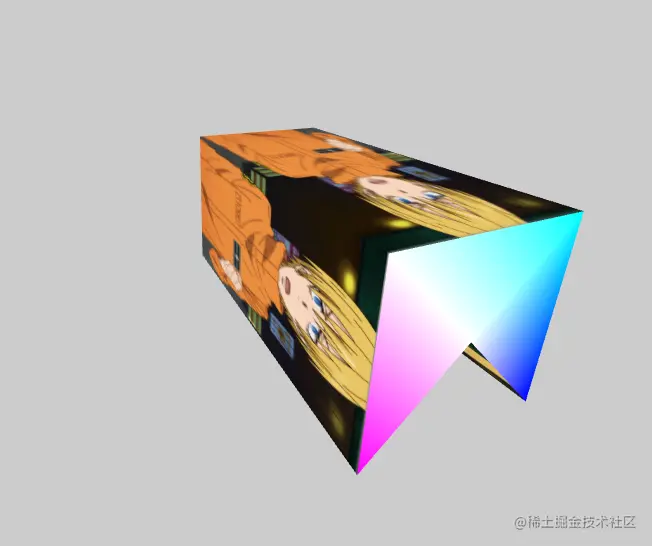

成功！

PS

UV生成器的写法具体情况具体使用吧。具体意思是generateTopUV返回的是顶面和底面的每个三角形的三个顶点对应的UV，generateSideWallUV返回的是每个侧面的四个顶点对应的UV，所以最终要的效果是每个面对应上(0,0)(0,1)(1,1)(1,0)四个UV坐标，可以参考我实际应用中写的generateSideWallUV

generateSideWallUV: (geometry, vertices, indexA, indexB, indexC, indexD) => {
    const a_x = vertices[indexA * 3]
    const a_y = vertices[indexA * 3 + 1]
    const a_z = vertices[indexA * 3 + 2]
    const b_x = vertices[indexB * 3]
    const b_y = vertices[indexB * 3 + 1]
    const b_z = vertices[indexB * 3 + 2]
    const c_x = vertices[indexC * 3]
    const c_y = vertices[indexC * 3 + 1]
    const c_z = vertices[indexC * 3 + 2]
    const d_x = vertices[indexD * 3]
    const d_y = vertices[indexD * 3 + 1]
    const d_z = vertices[indexD * 3 + 2]

    if (Math.abs(a_y - b_y) > Math.abs(a_x - b_x)) {
      return [
        new Vector2(b_x > c_x ? 0 : 1, a_z > b_z ? 1 : 0),
        new Vector2(a_x > d_x ? 1 : 0, c_z > d_z ? 1 : 0),
        new Vector2(b_x > c_x ? 1 : 0, c_z > d_z ? 0 : 1),
        new Vector2(a_x > d_x ? 0 : 1, a_z > b_z ? 0 : 1)
      ]
    } else {
      return [
        new Vector2(b_y > c_y ? 0 : 1, a_z > b_z ? 1 : 0),
        new Vector2(a_y > d_y ? 1 : 0, c_z > d_z ? 1 : 0),
        new Vector2(b_y > c_y ? 1 : 0, c_z > d_z ? 0 : 1),
        new Vector2(a_y > d_y ? 0 : 1, a_z > b_z ? 0 : 1)
      ]
    }
}
