1. Motivation
纵观目标检测的发展历史，不论是两阶段的Faster RCNN还是单阶段的YOLO算法，都引入了anchor，anchor的存在使得算法不需要train from scrach，这能帮助检测器取得更好的效果。但是随着Anchor Box的数量逐渐增多，它成为了制约目标检测性能的一个重要瓶颈。CornerNet就弃用了Anchor，被视为目标检测的开山之作（虽然YOLOv1也是Anchor Free的）。CornerNet通过网络输出两个heatmap和一个embedding vector来对目标框的左上角和右下角顶点进行预测。
CornerNet有两个缺点：一个是往往边界框的角点往往落在语义信息之外，目标狂的顶点往往落在物体语义信息之外；另一个是它们需要一个整合分组（左上角和右下角顶点配对）的阶段，这大大降低了算法的性能和效率。所以CenterNet应运而生，我们常说的CenterNet指的是《Object as Points》而不是论文中名字带有CenterNet的那一篇文章。CenterNet，顾名思义非常直观，将目标检测问题专户为目标框中心点的检测问题，它是在CornerNet的基础上改进的Anchor Free类算法，区别在于CornerNet是找目标的角点，而CenterNet是找目标的中心点，并且CenterNet也弃用了CornerNet的定点配对方法，提升了模型的准确率和推理性能。与单阶段目标检测算法yolov3相比，该算法在保证速度的前提下，精度提升了4个百分点。与其他的单阶段或者双阶段目标检测算法相比，该算法具有以下优势：
- 省去了anchor机制，提升了检测算法的速度。
- 直接在heatmap上面执行了maxpooling操作，在理论上去掉了耗时的NMS后处理操作。
- 使用关键点估计来作目标检测，具有很好的通用性，能够用在关键点检测、3D目标检测上。
2. CenterNet原理
2.1 Pipeline
- 图片缩放到
512*512尺寸（场边缩放到512，短边padding），随后将缩放后的图片输入网络。 - 图片经过backbone（以ResNet50为例）提取特征得到feature1的尺寸为
2048*16*16。 - feature1经过转置卷积模块，经过3次上采样得到feature2的尺寸为
80*128*128（这里表示有80个类别），预测长宽的特征图尺寸为2*128*128，预测中心点偏移量特征图的尺寸为2*128*128（2表示x和y两个维度）。
Notes: 转置卷积模块，包括3个反卷积组，每个组都包括1个3*3卷积和1个反卷积，每次反卷积都会将特征图尺寸放大一倍。有很多代码中会将反卷积前的3*3卷积替换为DCNv2（Deformable ConvetNets V2）来提高模型的拟合能力。
2.2 模型输出特征图
backbone经过Neck后最后会输出3个分支，分别是Heatmap, Center Offset和Box Size，如下：
- Heatmap:
C * H * W，目标中心的热度图预测。 - Center Offset:
2 * H * W，预测中心点的偏差值。 - Box Size:

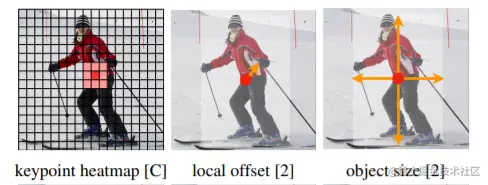

2 * H * W，每个目标中心对应bbox的宽和高。 论文中以下图来进行示意：
- Heatmap特征图含义：是CenterNet最核心的输出，共有C个Channel（类别数，不包括背景），特征图上每个通道上的element对应该类别物体的中心点位置，值表示属于该类别的概率值。
- Offset特征图含义：由于像素点和特征图的坐标点一定是整数，在特征图映射到原图过程中会产生整数量化效果，即clip掉小数部分造成误差，对小目标的影响效果尤为明显，ROI Pooling就存在这样的问题，所以才有了后来的ROI Align和Precise ROI Pooling的改进。CenterNet专门设置了offset分支来预测中心点坐标的偏差值，channel为2对应着宽和高。
- Box Size特征图含义：每个特征图的element对应预测框的宽和高值。
2.3 主干网络结构
backbone其实是可以任意设定的，resnet18、resnet50、resnet101等都是可以的，这些backbone是经过了5次下采样，所以特征图尺寸变成了1/32。CenterNet在backbone后面接上3层转置卷积，每一层上采样2倍，这样特征图尺寸又上升到原图尺寸的1/4。网络图片输入尺寸是512*512，那么输出的特征图尺寸为128*128。
2.4 Heatmap生成

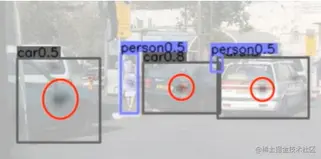

如果只把物体的真实中心点的heatmap值设置为1，其他位置的heatmap都是0，一定会造成正负样本严重不均衡，导致无法获得好的学习效果。论文沿用CornerNet的方法，在中心点附近生成一个高斯核，在高斯核内根据距离的远近对heatmap的label进行惩罚，离中心点越远惩罚越大，label越接近0，离中心点越近惩罚越小，label越接近1。heatmap进行物体中心点预测和分类信息的预测，每一个类别都有一张heatmap（对应一个通道），每一张heatmap上，若某个坐标处有物体目标的中心点，即在该坐标处产生一个keypoint（用高斯圆表示），如下图所示：
产生heatmap的步骤解释如下：
- 将目标的bbox缩放到

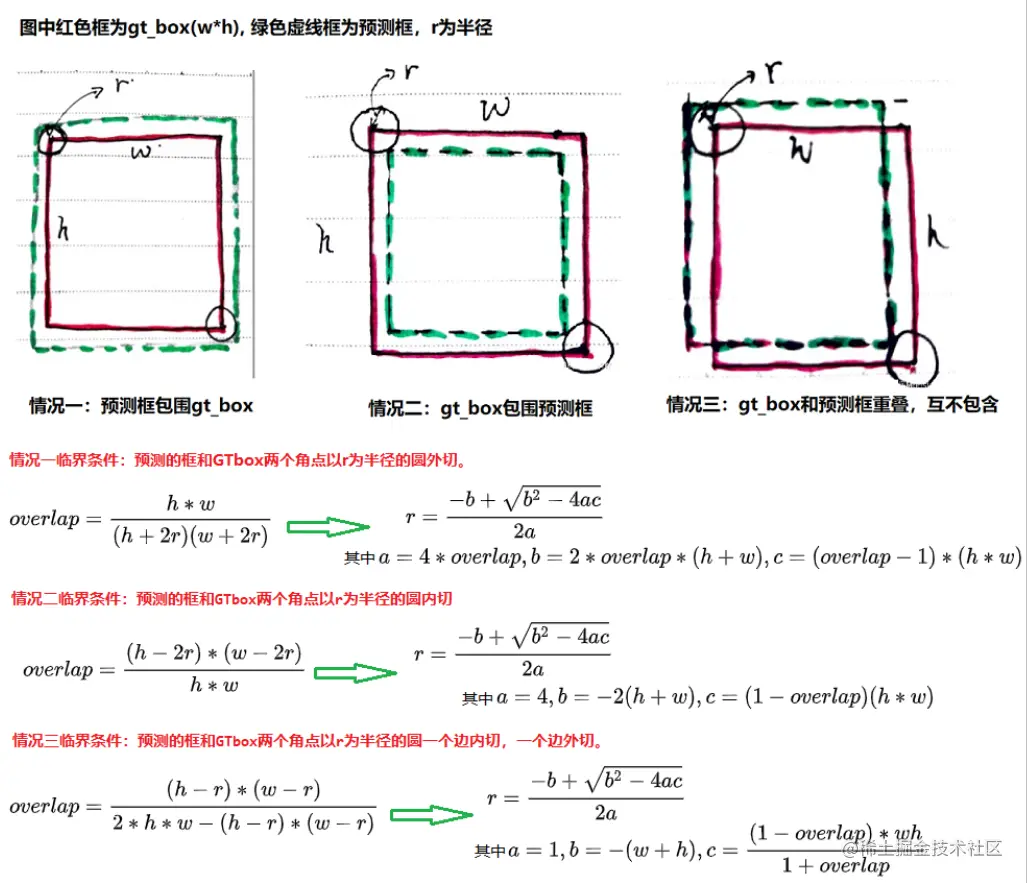

128*128的尺度上，然后求box的中心点坐标并取整，设为point。 - 根据目标box大小计算高斯圆的半径，设为r。求三种情况的半径的最小值，这里参考这篇博客的手稿来进行理解：www.cnblogs.com/silence-cho…
- 在heatmap图上，以point为圆心，半径为r填充高斯函数计算值。（point点处为最大值，沿着半径向外按高斯函数递减）使用一个高斯分布，标准差为半径的1/3，映射heatmap上的点(i, j):
注：如果两个高斯核在特征图上重合，论文采取element-wise maximum的方法。
2.5 Loss设计
- Heatmap Loss：首先再次明确一下特征图上的真实Label是什么：
上面已经提到，对于热图上位置xyc来说，求出GT框中心点对应到特征图上的点坐标（除以stride后向下取整），然后进行Loss计算：
公式中N表示样本中心点数量，考虑到正负样本的不均衡性，论文改造了focal loss中的损失函数作为CenterNet中的热图的损失函数，来解决正负样本不均衡、难以样本不均衡的问题。
- Offset Loss: 主要拟合heatmap中心点的离散取整量化带来的误差，真实值是GT Box中心点进行缩放之后坐标的小数部分，损失函数的计算方式如下：
注：这里只计算物体中心点的损失，其他点忽略不计。
- Size Loss: 衡量预测框长宽的误差，使用L1 Loss:
- 总误差：Heatmap Loss + Offset Loss + Size Loss
其中。
2.6 No NMS设计
- 论文中说明可以使用一个
3*3的max pooling来代替NMS后处理，就可以去掉NMS了。CenterNet没有anchor这个概念，只负责预测物体的中心点，没有大量的anchor先验框，NMS的需求也就没那么大了。 - 论文中做了使用NMS和不使用NMS的消融实验，使用NMS有微弱的提升效果：
- 论文中在理论上提出了消除NMS的可能性，个人认为在工业实际应用中最好还是加上NMS后处理保险一些，提高准确率。
3. CenterNet效果及优劣势分析
3.1 主要效果

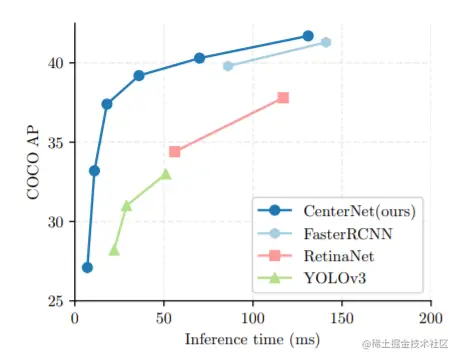

CenterNet在实时推理速度下的准确率提升效果还是比较显著的，由于没有了复杂的anchor机制，整个算法的速度也是非常快的。
3.2 优劣势分析
优点：
- 相比CornerNet，中心点Heatmap极大的简化了算法的复杂程度，不涉及判断那两个角点属于一组的问题。
- 模型结构简单，易于实现和理解。
- 具有很好的通用性，不仅可以用于目标检测，还可以用于3D检测和人体姿态识别等。
- 模型速度快，嵌入小的主干网络后能部署于端侧设备。
缺点：
- 对于稠密的物体，如果经过下采样后中心点重叠或者中心点高斯核重合度很高，CenterNet可能会无能为力，可能会将两个物体当作一个物体来训练。
