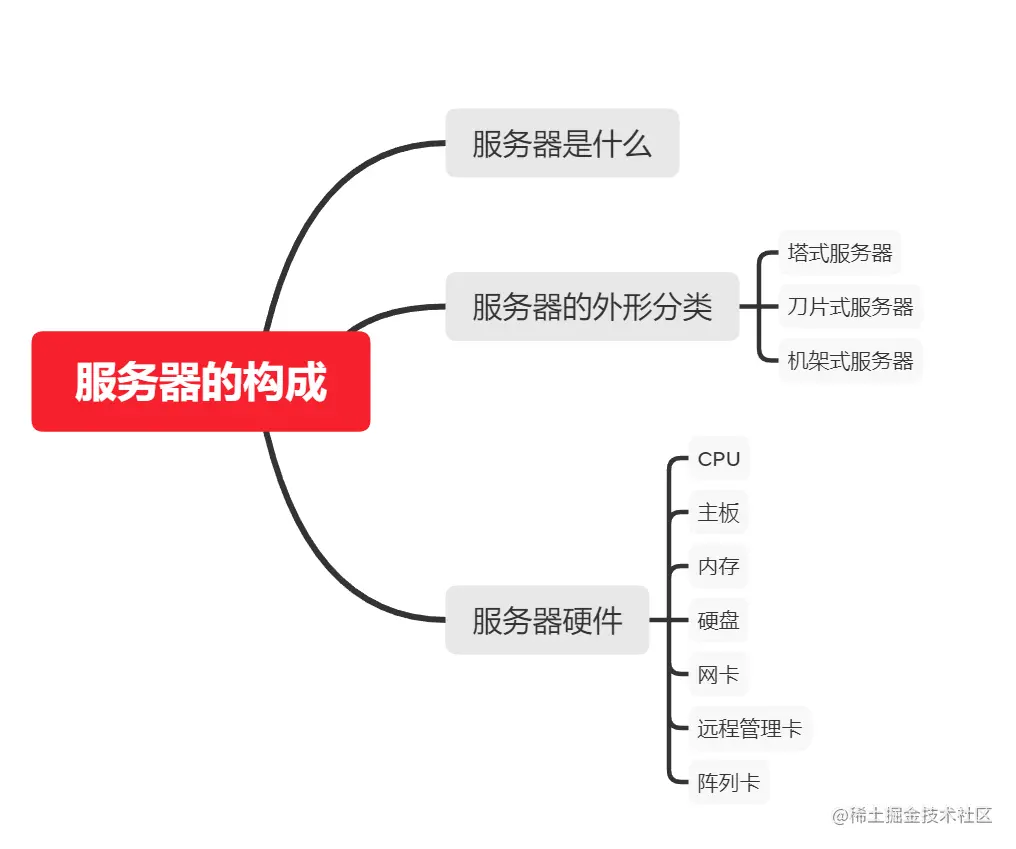

思维导图：

一、服务器是什么

即server，计算机的一种，通常是网络中为客户端计算机提供各种服务的高性能计算机，服务器在网络操作系统的控制下，将其相连的硬盘、磁带、打印机及昂贵的专用通讯设备供给网络上的客户站点共享，也能为网络用户提供集中计算、信息发布及数据管理等服务。

二、服务器的外形分类

常见有塔式服务器、刀片式服务器、机架式服务器

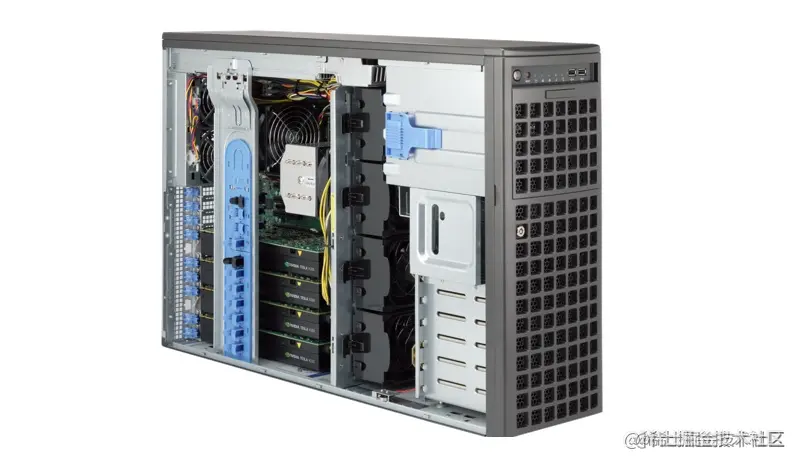

1、塔式服务器

早期的服务器，目前很少使用，外形和平时使用的立式PC差不多

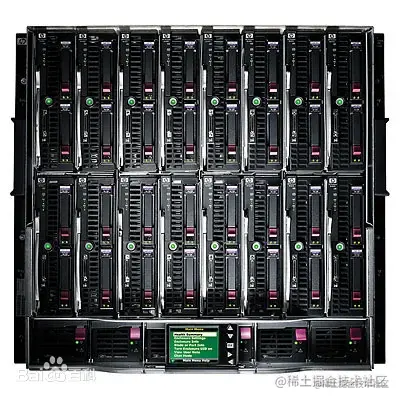

2、刀片式服务器

密度更高的服务器，称为刀片服务器。这种服务器组成一组，放在一个整框里，也可以单独将竖条单元拿出来使用，实现可用和高密度、集中管理、灵活扩展、按需配置

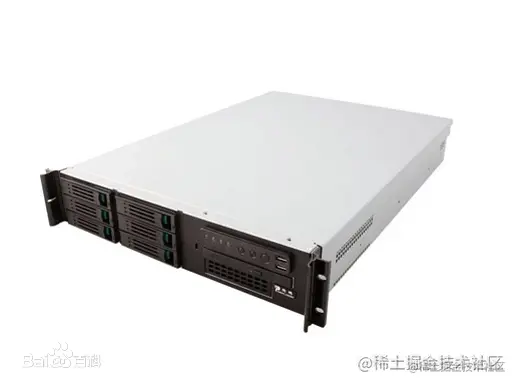

3、机架式服务器

按照统一标准设计，配合机柜统一使用，便于统计管理，节省空间。通常以U为单位。 1U=1.75英寸=4.45毫米，机架式服务器的宽度为19英寸，厚度通常在1U-7U之间，是现阶段最主流的服务器

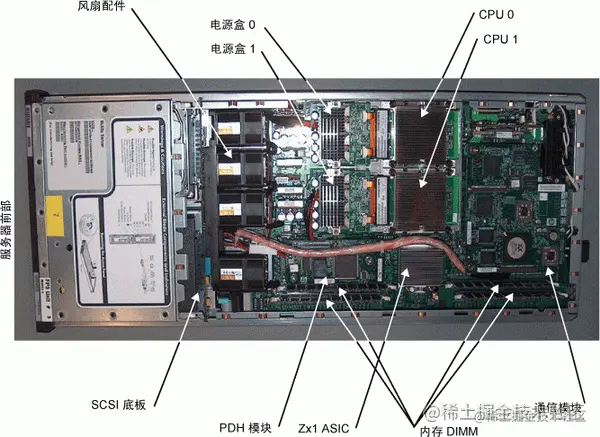

三、服务器硬件

由主机、主板、UPC、内存、存储、PCle扩展、网络、电源、服务器操作系统等组成。根据不同的需求服务器的硬件要求也不同。

1、CPU

CPU，中央处理器。由控制器和运算器构成，是整个计算机中最重要的部分，主要类型有X86、ARM等。

主频：相当于CPU的处理能力，主频越高，处理能力越强。

核心：双核，4核，6核等。

线程：让核心能够并行计算，进而兼容多线程软件或操作系统，提高CPU使用的效率。

架构：CPU核心的设计方案，一般为X86架构，个人电脑一般都为X86架构。

缓存：在内存条满额使用，CPU就可以把这部分数据存入缓存中，以此来缓解CPU和内存条读写速度不匹配的问题，缓存越大越好。

2、主板

主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片，I/O控制芯片、键盘面板控制开关接口等。

3、内存

内存是介于CPU 和外部存储之间，是CPU 对外部存储中程序与数据进行高速运算时存放程序指令、数据和中间结果的临时场所，它的物理实质就是一组具备数据输入输出和数据存储功能的高速集成电路，内存是CPU能直接寻址的存储空间，由半导体器件制成。内存的特点是存取速度快。计算机中所有程序的运行都是在内存中进行的，因此内存的性能对计算机的影响非常大

外存：硬盘，U盘，软盘，光盘

内存和外存的区别：

内存断电后数据丢失
外存断电后数据可以保存

DDR3与DDR4

DDR内存则是一个时钟周期内传输两次数据,能够在时钟的上升期和下降期各传输一次数据,因此称为双倍速率同步动态随机存储器。

性能	DDR3	DDR4
传输速度	800到2133 MT / s	2133 MT / s到4266 MT / s
大小容量	512MB到24GB	2GB到128GB
功率	最大：1.5v/最小1.35v	最大1.2v/最小1.05v

4、硬盘

结构分类：机械硬盘HDD（Hard Disk Drive）固态硬盘SSD（Solid State Drives )

5、网卡

服务器都在主板上集成了网卡，传输速率为1Gbps，即千兆网卡特殊应用需要高端网卡，如光纤网卡，Infiniband网卡等，传输速率能达到10Gbps、20Gbps，即万兆网卡

6、远程管理卡

远程管理卡ILO和内网的关系：在NCSI模式下的区别。 NCSI模式是什么？：NIC（Network Interface Card网卡）与IPMI（ILO)端口复用技术。

IPMI:智能平台管理接口（Intelligent Platform Management Interface）,IPMI支持远程监视，不需要计算机操作系统的许可,IPMI是在连接到主板或服务器的单独硬件上运行

NCSI模式下：两个网络共用一根物理网线，逻辑上是分开的两套网络，互不干扰。非NCSI模式：并无关系，各自使用不同的物理网线。

dell 服务器的叫idarc 口固定地址为 https://192.168.0.120 用户名：root 密码：calvin（如下图）

若无固定的管理口可以自行设置但是需要重启服务器慎重操作。

将笔记本电脑的地址改为同一网段后，直接使用浏览器访问，可以查看相关的硬件日志等信息。

7、阵列卡

Raid卡用来实现RAID的建立和重建，检测和修复多位错误，错误磁盘自动检测等功能。RAID芯片使 CPU的资源得以释放，阵列卡把若干硬盘驱动器按照一定要求组成一个整体、由阵列控制器管理的系统阵列卡可以用来提高磁盘子系统的性能及可靠性支持的多种RAID级别，RAID0，1，5等阵列卡提供缓存及电池保护。
