服务目录中存储了一些和服务提供者有关的信息，通过服务目录，服务消费者可获取到服务提供者的信息，比如 ip、端口、服务协议等。通过这些信息，服务消费者就可通过 Netty 等客户端进行远程调用。在一个服务集群中，服务提供者数量并不是一成不变的，如果集群中新增了一台机器，相应地在服务目录中就要新增一条服务提供者记录。或者，如果服务提供者的配置修改了，服务目录中的记录也要做相应的更新。如果这样说，服务目录和注册中心的功能不就雷同了吗？确实如此，这里这么说是为了方便大家理解。实际上服务目录在获取注册中心的服务配置信息后，会为每条配置信息生成一个 Invoker 对象，并把这个 Invoker 对象存储起来，这个 Invoker 才是服务目录最终持有的对象。Invoker 有什么用呢？看名字就知道了，这是一个具有远程调用功能的对象。讲到这大家应该知道了什么是服务目录了，它可以看做是 Invoker 集合，且这个集合中的元素会随注册中心的变化而进行动态调整。
继承

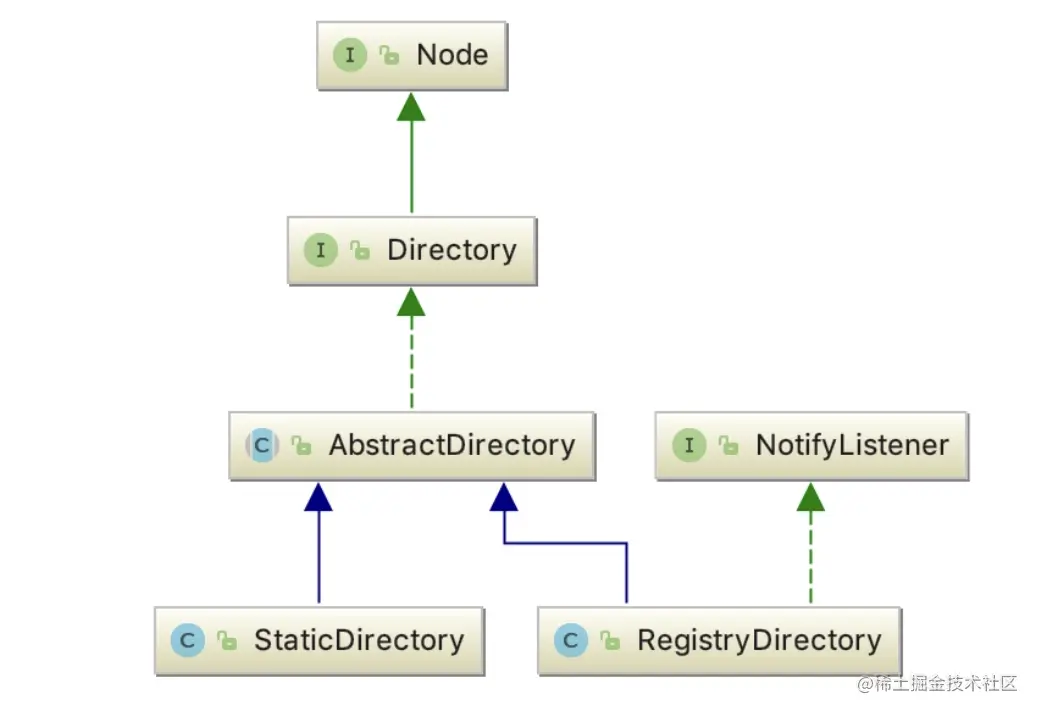

服务目录目前内置的实现有两个，分别为 StaticDirectory 和 RegistryDirectory，它们均是 AbstractDirectory 的子类。AbstractDirectory 实现了 Directory 接口，这个接口包含了一个重要的方法定义，即 list(Invocation)，用于列举 Invoker。下面我们来看一下他们的继承体系图。
如上，Directory 继承自 Node 接口，Node 这个接口继承者比较多，像 Registry、Monitor、Invoker 等均继承了这个接口。这个接口包含了一个获取配置信息的方法 getUrl，实现该接口的类可以向外提供配置信息。另外，大家注意看 RegistryDirectory 实现了 NotifyListener 接口，当注册中心节点信息发生变化后，RegistryDirectory 可以通过此接口方法得到变更信息，并根据变更信息动态调整内部 Invoker 列表。
源码分析
下面将分析 AbstractDirectory 和它两个子类的源码。AbstractDirectory 封装了 Invoker 列举流程，具体的列举逻辑则由子类实现，这是典型的模板模式。所以，接下来我们先来看一下 AbstractDirectory 的源码。
public List<Invoker<T>> list(Invocation invocation) throws RpcException {
if (destroyed) {
throw new RpcException("Directory already destroyed .url: " + getUrl());
}
return doList(invocation);
}
protected abstract List<Invoker<T>> doList(Invocation invocation) throws RpcException;
在该方法中并没有什么逻辑，先是判断了是否已经销毁，已销毁则抛出异常，接着就是调用doList方法，由子类实现具体逻辑。
StaticDirectory
StaticDirectory 即静态服务目录，顾名思义，它内部存放的 Invoker 是不会变动的。所以，理论上它和不可变 List 的功能很相似。下面我们来看一下这个类的实现。
public class StaticDirectory<T> extends AbstractDirectory<T> {
private static final Logger logger = LoggerFactory.getLogger(StaticDirectory.class);
private final List<Invoker<T>> invokers;
public StaticDirectory(List<Invoker<T>> invokers) {
this(null, invokers, null);
}
public StaticDirectory(List<Invoker<T>> invokers, RouterChain<T> routerChain) {
this(null, invokers, routerChain);
}
public StaticDirectory(URL url, List<Invoker<T>> invokers) {
this(url, invokers, null);
}
public StaticDirectory(URL url, List<Invoker<T>> invokers, RouterChain<T> routerChain) {
super(url == null && CollectionUtils.isNotEmpty(invokers) ? invokers.get(0).getUrl() : url, routerChain);
if (CollectionUtils.isEmpty(invokers)) {
throw new IllegalArgumentException("invokers == null");
}
this.invokers = invokers;
}
@Override
public Class<T> getInterface() {
return invokers.get(0).getInterface();
}
@Override
public List<Invoker<T>> getAllInvokers() {
return invokers;
}
@Override
public boolean isAvailable() {
if (isDestroyed()) {
return false;
}
for (Invoker<T> invoker : invokers) {
if (invoker.isAvailable()) {
return true;
}
}
return false;
}
@Override
public void destroy() {
if (isDestroyed()) {
return;
}
super.destroy();
for (Invoker<T> invoker : invokers) {
invoker.destroy();
}
invokers.clear();
}
public void buildRouterChain() {
RouterChain<T> routerChain = RouterChain.buildChain(getUrl());
routerChain.setInvokers(invokers);
this.setRouterChain(routerChain);
}
@Override
protected List<Invoker<T>> doList(Invocation invocation) throws RpcException {
List<Invoker<T>> finalInvokers = invokers;
if (routerChain != null) {
try {
finalInvokers = routerChain.route(getConsumerUrl(), invocation);
} catch (Throwable t) {
logger.error("Failed to execute router: " + getUrl() + ", cause: " + t.getMessage(), t);
}
}
return finalInvokers == null ? Collections.emptyList() : finalInvokers;
}
}
这里的逻辑很简单，不做过多分析。其入口有两个，分别为ReferenceConfig#createProxy和RegistryDirectory#toMergeInvokerList方法。
RegistryDirectory
RegistryDirectory 是一种动态服务目录，实现了 NotifyListener 接口。当注册中心服务配置发生变化后，RegistryDirectory 可收到与当前服务相关的变化。收到变更通知后，RegistryDirectory 可根据配置变更信息刷新 Invoker 列表。RegistryDirectory 中有几个比较重要的逻辑，第一是 Invoker 的列举逻辑，第二是接收服务配置变更的逻辑，第三是 Invoker 列表的刷新逻辑。接下来按顺序对这三块逻辑进行分析。
Invoker列举逻辑
public List<Invoker<T>> doList(Invocation invocation) {
if (forbidden) {
// 服务提供者关闭或禁用了服务，此时抛出 No provider 异常
throw new RpcException(RpcException.FORBIDDEN_EXCEPTION, "No provider available from registry " +
getUrl().getAddress() + " for service " + getConsumerUrl().getServiceKey() + " on consumer " +
NetUtils.getLocalHost() + " use dubbo version " + Version.getVersion() +
", please check status of providers(disabled, not registered or in blacklist).");
}
// 多分组，取决于URL中的group参数
if (multiGroup) {
return this.invokers == null ? Collections.emptyList() : this.invokers;
}
List<Invoker<T>> invokers = null;
try {
// 从缓存中获取invokers，只执行运行时routers
invokers = routerChain.route(getConsumerUrl(), invocation);
} catch (Throwable t) {
logger.error("Failed to execute router: " + getUrl() + ", cause: " + t.getMessage(), t);
}
return invokers == null ? Collections.emptyList() : invokers;
}
这里的逻辑分成了两部分，一是校验服务是否关闭、是否禁用，二是group为“*”或多分组的情况下，返回RegistryDirectory#invokers，否则通过AbstractDirectory#routerChain获取invokers。
接收服务配置变更的逻辑
RegistryDirectory 是一个动态服务目录，会随注册中心配置的变化进行动态调整。因此 RegistryDirectory 实现了 NotifyListener 接口，通过这个接口获取注册中心变更通知。下面我们来看一下具体的逻辑。
public synchronized void notify(List<URL> urls) {
// 过滤并排序
Map<String, List<URL>> categoryUrls = urls.stream()
.filter(Objects::nonNull)
.filter(this::isValidCategory)
.filter(this::isNotCompatibleFor26x)
.collect(Collectors.groupingBy(this::judgeCategory));
// 获取category为configurators的URL,并赋值到configuration
List<URL> configuratorURLs = categoryUrls.getOrDefault(CONFIGURATORS_CATEGORY, Collections.emptyList());
// 将 url 转成 Configurator
this.configurators = Configurator.toConfigurators(configuratorURLs).orElse(this.configurators);
// 获取category为routers的URL，并添加到routerChain
List<URL> routerURLs = categoryUrls.getOrDefault(ROUTERS_CATEGORY, Collections.emptyList());
// 过滤掉routerURLs中protocol为empty到URL，并做了以下四件事
// 1、过滤掉routerURLs中protocol为empty到URL
// 2、如果URL中包含router参数，且其值不为null或空字符串时，将该URL的protocol设置为该值
// 3、通过URL构建Router
// 4、若返回的Router列表不为空，则将其添加到routerChain中
toRouters(routerURLs).ifPresent(this::addRouters);
// 获取category为providers的URL，
List<URL> providerURLs = categoryUrls.getOrDefault(PROVIDERS_CATEGORY, Collections.emptyList());
// 3.x 版本添加的逻辑
// 获取AddressListener
ExtensionLoader<AddressListener> addressListenerExtensionLoader = ExtensionLoader.getExtensionLoader(AddressListener.class);
List<AddressListener> supportedListeners = addressListenerExtensionLoader.getActivateExtension(getUrl(), (String[]) null);
if (supportedListeners != null && !supportedListeners.isEmpty()) {
for (AddressListener addressListener : supportedListeners) {
// 处理
providerURLs = addressListener.notify(providerURLs, getConsumerUrl(),this);
}
}
// 刷新
refreshOverrideAndInvoker(providerURLs);
}
notify 方法首先是根据 url 的 category 参数对 url 进行分门别类存储，然后通过 toRouters 和 toConfigurators 将 url 列表转成 Router 和 Configurator 列表。最后调用 refreshOverrideAndInvoker 方法刷新override和 Invoker 列表。这里的 toRouters 和 toConfigurators 方法逻辑不复杂，大家自行分析。接下来，我们把重点放在 refreshOverrideAndInvoker 方法上。
private void refreshOverrideAndInvoker(List<URL> urls) {
// 重写服务目录
overrideDirectoryUrl();
// 刷新Invoker
refreshInvoker(urls);
}
此方法有两个逻辑，使用动态配置覆盖服务目录和刷新Invoker
private void overrideDirectoryUrl() {
// 合并override参数
this.overrideDirectoryUrl = directoryUrl;
// 本地reference
List<Configurator> localConfigurators = this.configurators;
doOverrideUrl(localConfigurators);
// local reference
List<Configurator> localAppDynamicConfigurators = CONSUMER_CONFIGURATION_LISTENER.getConfigurators();
doOverrideUrl(localAppDynamicConfigurators);
if (serviceConfigurationListener != null) {
// local reference
List<Configurator> localDynamicConfigurators = serviceConfigurationListener.getConfigurators();
doOverrideUrl(localDynamicConfigurators);
}
}
这里的逻辑简单，首先获取RestryDirectory的configurators进行覆盖，随后分别从consumer_configuration_listener、serviceConfigurationListener中获取configurators进行覆盖。接着看refreshInvoker：
private void refreshInvoker(List<URL> invokerUrls) {
Assert.notNull(invokerUrls, "invokerUrls should not be null");
// invokerUrls 仅有一个元素，且 url 协议头为 empty，此时表示禁用所有服务
if (invokerUrls.size() == 1
&& invokerUrls.get(0) != null
&& EMPTY_PROTOCOL.equals(invokerUrls.get(0).getProtocol())) {
// 禁止访问
this.forbidden = true;
this.invokers = Collections.emptyList();
routerChain.setInvokers(this.invokers);
// Close all invokers
destroyAllInvokers();
} else {
// // 允许访问
this.forbidden = false;
// 本地旧Invoker
Map<String, Invoker<T>> oldUrlInvokerMap = this.urlInvokerMap;
if (invokerUrls == Collections.<URL>emptyList()) {
invokerUrls = new ArrayList<>();
}
if (invokerUrls.isEmpty() && this.cachedInvokerUrls != null) {
// 添加缓存 url 到 invokerUrls 中
invokerUrls.addAll(this.cachedInvokerUrls);
} else {
this.cachedInvokerUrls = new HashSet<>();
// 缓存 invokerUrls
this.cachedInvokerUrls.addAll(invokerUrls);
}
if (invokerUrls.isEmpty()) {
return;
}
// 将 url 转成 Invoker，
Map<String, Invoker<T>> newUrlInvokerMap = toInvokers(invokerUrls);
// 转换出错，直接打印异常，并返回
if (CollectionUtils.isEmptyMap(newUrlInvokerMap)) {
logger.error(new IllegalStateException("urls to invokers error .invokerUrls.size :" + invokerUrls.size() + ", invoker.size :0. urls :" + invokerUrls
.toString()));
return;
}
List<Invoker<T>> newInvokers = Collections.unmodifiableList(new ArrayList<>(newUrlInvokerMap.values()));
// pre-route及构建cache，请注意，路由缓存应该建立在原始Invoker列表上。
// toMergeMethodInvokerMap() 将包装一些具有不同组的调用者，那些包装的调用者不应该被路由。
routerChain.setInvokers(newInvokers);
// 合并多个组的 Invoker
this.invokers = multiGroup ? toMergeInvokerList(newInvokers) : newInvokers;
this.urlInvokerMap = newUrlInvokerMap;
try {
// 销毁无用 Invoker
destroyUnusedInvokers(oldUrlInvokerMap, newUrlInvokerMap); // Close the unused Invoker
} catch (Exception e) {
logger.warn("destroyUnusedInvokers error. ", e);
}
}
}
refreshInvoker 方法首先会根据入参 invokerUrls 的数量和协议头判断是否禁用所有的服务，如果禁用，则将 forbidden 设为 true，并销毁所有的 Invoker。若不禁用，则将 url 转成 Invoker，得到 <url, Invoker> 的映射关系。然后进一步进行转换，得到 <methodName, Invoker 列表> 映射关系。之后进行多组 Invoker 合并操作，并将合并结果赋值给 methodInvokerMap。methodInvokerMap 变量在 doList 方法中会被用到，doList 会对该变量进行读操作，在这里是写操作。当新的 Invoker 列表生成后，还要一个重要的工作要做，就是销毁无用的 Invoker，避免服务消费者调用已下线的服务的服务。
接下来对 refreshInvoker 方法中涉及到的调用一一进行分析。按照顺序，先来分析 url 到 Invoker 的转换过程。
private Map<String, Invoker<T>> toInvokers(List<URL> urls) {
Map<String, Invoker<T>> newUrlInvokerMap = new HashMap<>();
if (urls == null || urls.isEmpty()) {
return newUrlInvokerMap;
}
Set<String> keys = new HashSet<>();
// 获取服务消费端配置的协议
String queryProtocols = this.queryMap.get(PROTOCOL_KEY);
for (URL providerUrl : urls) {
// 如果在reference端配置了协议，则只选择匹配的协议
if (queryProtocols != null && queryProtocols.length() > 0) {
boolean accept = false;
String[] acceptProtocols = queryProtocols.split(",");
// 检测服务提供者协议是否被服务消费者所支持
for (String acceptProtocol : acceptProtocols) {
if (providerUrl.getProtocol().equals(acceptProtocol)) {
accept = true;
break;
}
}
if (!accept) {
// 若服务提供者协议头不被消费者所支持，则忽略当前 providerUrl
continue;
}
}
// 忽略 empty 协议
if (EMPTY_PROTOCOL.equals(providerUrl.getProtocol())) {
continue;
}
// 通过 SPI 检测服务端协议是否被消费端支持，不支持则抛出异常
if (!ExtensionLoader.getExtensionLoader(Protocol.class).hasExtension(providerUrl.getProtocol())) {
logger.error(new IllegalStateException("Unsupported protocol " + providerUrl.getProtocol() +
" in notified url: " + providerUrl + " from registry " + getUrl().getAddress() +
" to consumer " + NetUtils.getLocalHost() + ", supported protocol: " +
ExtensionLoader.getExtensionLoader(Protocol.class).getSupportedExtensions()));
continue;
}
// 合并 url
URL url = mergeUrl(providerUrl);
String key = url.toFullString();
if (keys.contains(key)) {
// 忽略重复 url
continue;
}
keys.add(key);
// 缓存key是不与consumer端参数合并的url，不管consumer如何合并参数，如果server url发生变化，再参考
// 将本地 Invoker 缓存赋值给 localUrlInvokerMap
Map<String, Invoker<T>> localUrlInvokerMap = this.urlInvokerMap;
// 获取与 url 对应的 Invoker
Invoker<T> invoker = localUrlInvokerMap == null ? null : localUrlInvokerMap.get(key);
// 缓存未命中
if (invoker == null) {
try {
boolean enabled = true;
if (url.hasParameter(DISABLED_KEY)) {
// 获取 disable 配置，取反，然后赋值给 enable 变量
enabled = !url.getParameter(DISABLED_KEY, false);
} else {
// 获取 enable 配置，并赋值给 enable 变量
enabled = url.getParameter(ENABLED_KEY, true);
}
/********************************标签1******************************************/
if (enabled) {
// 调用 refer 获取 Invoker
invoker = new InvokerDelegate<>(protocol.refer(serviceType, url), url, providerUrl);
}
} catch (Throwable t) {
logger.error("Failed to refer invoker for interface:" + serviceType + ",url:(" + url + ")" + t.getMessage(), t);
}
/********************************标签2******************************************/
if (invoker != null) {
// 缓存 Invoker 实例
newUrlInvokerMap.put(key, invoker);
}
// 缓存命中
} else {
// 将 invoker 存储到 newUrlInvokerMap 中
newUrlInvokerMap.put(key, invoker);
}
}
keys.clear();
return newUrlInvokerMap;
}
toInvokers方法做了以下几件事：
-
对服务提供者 url 进行检测，若服务消费端的配置不支持服务端的协议，或服务端 url 协议头为 empty 时，toInvokers 均会忽略服务提供方 url。
-
必要的检测做完后，紧接着是合并 url
-
然后访问缓存，尝试获取与 url 对应的 invoker
- 缓存命中，直接将 Invoker 存入 newUrlInvokerMap 中即可
- 未命中，根据Protocol新建 Invoker，其中Invoker的监听器、过滤器都在此时根据Dubbo SPI被加载，在Dubbo调用过程中将会一一执行。
