渲染器流程核心方法 patch
这个笔记是完善 runtime-core 中的,流程和对比算法的,runtime-core, 下面有地址
大家好,我是自学前端的小菜鸟,目前工作不到一年,还在努力学习中,希望我写的内容,对你有帮助,也希望大家有什么意见和建议可以告诉我,让我少走弯路,谢谢啦!!
通过实现一个
mini-vue3来加深自己对vue的理解,慢慢学习,记录自己所学,里面有详细注释这个
mini-vue3是通过 崔效瑞 的 git 仓库学习, 阮一峰老师 推荐的学习vue3利器本仓库地址: mini-vue-impl
源码: mini-vue
纯粹自己学习，如有错误，还望大家指正，包含

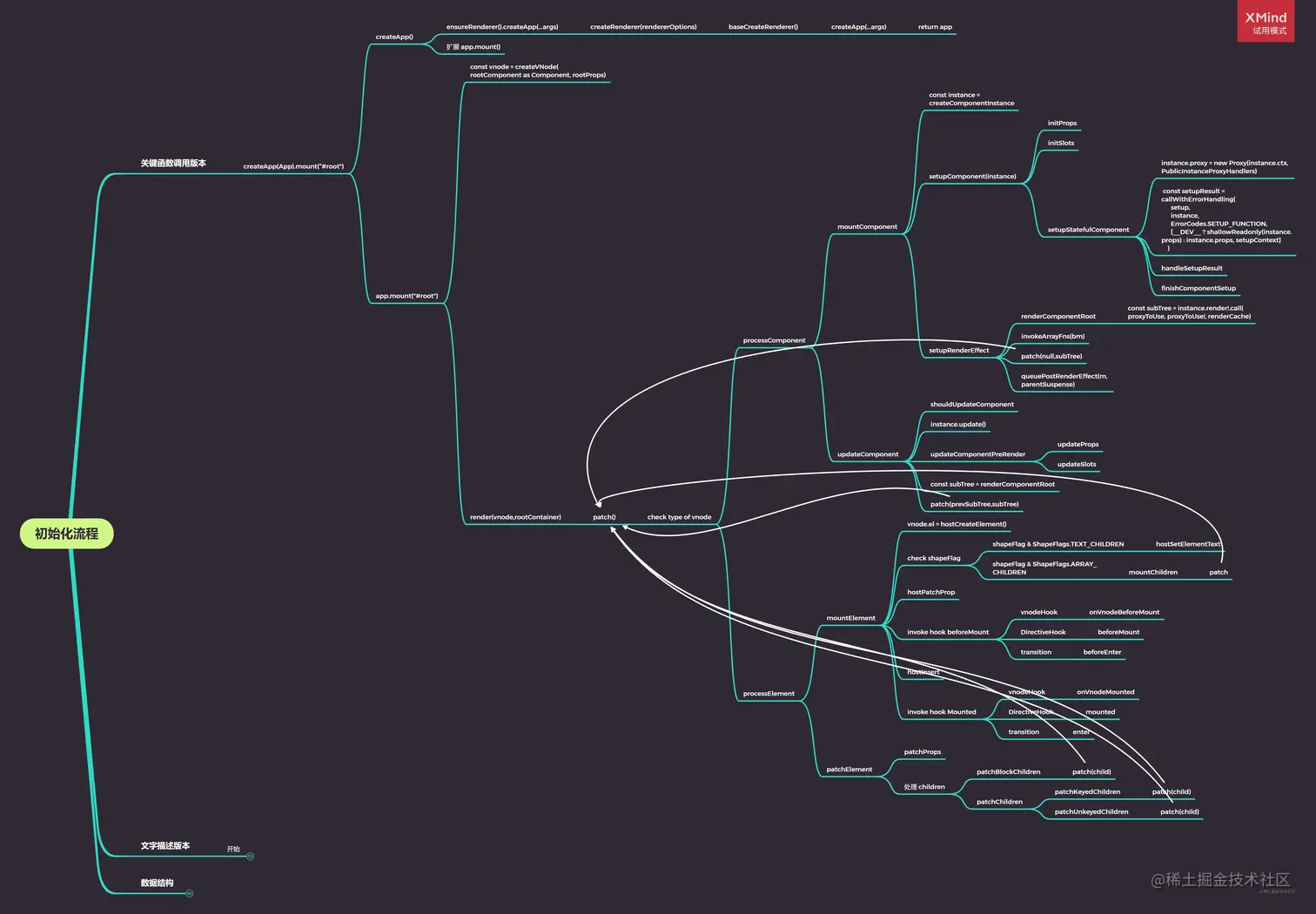

在学习仓库中study-every-day,有大佬的脑图,需要的自取哦~
1.响应式系统
2.核心运行时
在此补充 patch 方法的学习笔记
2.1 渲染器核心 patch
渲染器为我们提供了处理虚拟节点的能力, 让我们可以通过外部接口,创建和修改真实节点的属性和内容,说道创建和修改,那么我们是如何知道什么时候创建,什么时候修改的呢?
这就要说道 patch 这个方法,还有我们的 diff 算法了
-
启动方法
// 提供给外部的启动渲染方法 function render(vnode, rootContainer: HTMLElement) { // 渲染器入口，从这里开始递归处理节点 patch(null, vnode, rootContainer, null, null) } return { createApp: createAppAPI(render) // 通过参数对外暴露启动方法 } -
patch对不同类型做不同处理-
当
n1是null的时候,说明没有旧节点,这个时候就需要创建 -
当
n1不为null的时候,说明是两个节点需要对比更新
/** * @description 比较新旧节点,进行创建和修改操作 * @param n1 旧节点 * @param n2 新节点 * @param container 节点容器 * @param parentComponent 父组件 * @param anchor 节点插入的锚点 */ function patch(n1, n2, container, parentComponent, anchor) { const { type, shapeFlag } = n2 switch (type) { // 分段节点(不需要容器的无根节点) case Fragment: processFragment(n1, n2, container, parentComponent, anchor) break // 文本节点 case Text: processText(n1, n2, container, anchor) break default: // 1.判断类型,进行不同操作 if (shapeFlag & ShapeFlag.ELEMENT) { // 1.1 元素 processElement(n1, n2, container, parentComponent, anchor) } else if (shapeFlag & ShapeFlag.STATEFUL_COMPONENT) { // 1.2 组件 processComponent(n1, n2, container, parentComponent, anchor) } break } } -
-
组件驱动,我们平时写的一个个
.vue文件都是一个个组件,我们通过响应式系统,处理更新视图,都是会触发组件的render函数,进行差异化的diff算法比较,然后精准更新注意这里的
render函数,和启动器的render是不一样的- 启动器的渲染函数是开始程序,只会调用一次
- 组件的
render函数,是创建虚拟DOM的,会随着响应式数据的变更,而频繁的调用
组件的创建核心流程,开篇的思维导图已经很详细了, 下面我们进入比较阶段
上面说的启动和组件,都是我们的初始化流程,现在说下,当数据改变,我们的视图需要更新的时候, patch 的运行逻辑
第一步: 响应式数据变更,触发 patch
function setupRenderEffect(instance, container, anchor) {
effect(() => {
// @Tips: 第一次加载
if (!instance.isMounted) {
// 1.调用渲染函数,获取组件虚拟节点树,绑定`this`为代理对象,实现`render`函数中访问组件状态
const subTree = instance.render.call(instance.proxy, h)
// 2.继续`patch`,递归挂载组件
patch(null, subTree, container, instance, anchor)
// 3.组件实例绑定`el`用于后续`patch`精准更新
instance.vnode.el = subTree.el
// 4.存放旧虚拟节点树,后续`patch`调用
instance.subTree = subTree
// 5.标识已挂载
instance.isMounted = true
}
// @Tips: 更新
else {
// 1.获取到新的虚拟节点树
const subTree = instance.render.call(instance.proxy, h)
// 2.获取旧的虚拟节点树
const prevSubTree = instance.subTree
// 3.`patch`更新页面
patch(prevSubTree, subTree, container, instance, anchor)
// 4.对比完后新树变旧树
instance.subTree = subTree
}
})
}
第二步: 进入更新逻辑
function processElement(
n1,
n2: any,
container: any,
parentComponent,
anchor
) {
if (!n1) {
// 1.挂载元素
mountElement(n2, container, parentComponent, anchor)
} else {
// 2.更新元素
patchElement(n1, n2, parentComponent, anchor)
}
}
第三步: 深度优先处理子节点
function patchElement(n1, n2, parentComponent, anchor) {
// 1.从旧节点中获取之前的`DOM`并在新节点中赋值,新节点下次就是旧的了
const el = (n2.el = n1.el)
console.log('旧虚拟节点:', n1)
console.log('新虚拟节点:', n2)
// 2.深度优先,先处理子节点
patchChildren(n1, n2, el, parentComponent, anchor)
// 3.更新属性
const oldProps = n1.props || {}
const newProps = n2.props || {}
patchProps(el, oldProps, newProps)
}
第四步: 枚举更新的情况,做不同处理
function patchChildren(n1, n2, container, parentComponent, anchor) {
// 1.获取旧节点的类型和子节点
const { shapeFlag: prevShapeFlag, children: prevChildren } = n1
// 2.获取新节点的类型和子节点
const { shapeFlag: nextShapeFlag, children: nextChildren } = n2
/**
* 新旧节点类型枚举
* 1. 新: 文本 ==> 旧: 文本 ==> 更新文本内容
* 旧: 数组 ==> 卸载节点替换为文本
*
* 2. 新: 数组 ==> 旧: 文本 ==> 清空文本挂载新节点
* 旧: 数组 ==> 双端对比算法
*
* 只有最后一种情况存在双端对比算法,上面情况都是比较好处理的情况
*/
// 1.新节点是文本节点, => 卸载节点 || 替换文本
if (nextShapeFlag & ShapeFlag.TEXT_CHILDREN) {
if (prevShapeFlag & ShapeFlag.ARRAY_CHILDREN) {
unmountChildren(n1.children)
}
if (prevChildren !== nextChildren) {
hostSetElementText(container, nextChildren)
}
}
// 2.新节点是数组节点, => 挂载新节点 || 双端对比
else {
if (prevShapeFlag & ShapeFlag.TEXT_CHILDREN) {
hostSetElementText(container, '')
mountChildren(nextChildren, container, parentComponent, anchor)
} else {
// 双端对比
patchKeyedChildren(
prevChildren,
nextChildren,
container,
parentComponent,
anchor
)
}
}
}
第五步: 最坏情况 - 双端对比算法
这里有一点需要注意,这里的最简版实现中,我们是采用的带 key 的双端对比算法, 不带 key 的话,我们无法判别两个虚拟节点,新的是不是之前同一个,所以使用的比较方式也比较无脑, 直接就是 for 循环, 多的卸载, 少的创建,所以这里先不做实现了
先看下 vue-next 源码就好
5.1 没有 key 的 diff
const patchUnkeyedChildren = (
c1: VNode[],
c2: VNodeArrayChildren,
container: RendererElement,
anchor: RendererNode | null,
parentComponent: ComponentInternalInstance | null,
parentSuspense: SuspenseBoundary | null,
isSVG: boolean,
slotScopeIds: string[] | null,
optimized: boolean
) => {
c1 = c1 || EMPTY_ARR
c2 = c2 || EMPTY_ARR
const oldLength = c1.length
const newLength = c2.length
const commonLength = Math.min(oldLength, newLength)
let i
for (i = 0; i < commonLength; i++) {
const nextChild = (c2[i] = optimized
? cloneIfMounted(c2[i] as VNode)
: normalizeVNode(c2[i]))
patch(
c1[i],
nextChild,
container,
null,
parentComponent,
parentSuspense,
isSVG,
slotScopeIds,
optimized
)
}
if (oldLength > newLength) {
// 旧的多,则卸载掉
unmountChildren(
c1,
parentComponent,
parentSuspense,
true,
false,
commonLength
)
} else {
// 新的多,则创建
mountChildren(
c2,
container,
anchor,
parentComponent,
parentSuspense,
isSVG,
slotScopeIds,
optimized,
commonLength
)
}
}
5.2 有 key 的 diff
双端对比算法:
从两侧分别进行扫描,求得中间乱序部分,进行特殊判断处理
- 从左往右进行依次比较,相同则进行 递归
patch不同,则结束 - 从右向左
- 扫描结束,求得新节点比旧节点数量多的处理
- 扫描结束,求得旧节点比新节点数量多的处理
- 扫描结束,暂时不知道谁多谁少的移动处理
从 1,2 的得知,我们需要对比双端的位置, 所以我们需要新旧节点的下标信息,但是,两个数组长度可能不一致,所以我们需要设置三个游标,分别是
- 从头开始的
i,不管数组怎么变, 下标都是从0开始, 所以头游标只需要一个 - 旧节点尾部游标
e1 - 新节点尾部游标
e2
数组长度不一致,所以需要同时比较两个尾部, 需要两个游标分别指向尾元素
// 设置对比游标
const l2 = c2.length
let i = 0
let e1 = c1.length - 1
let e2 = c2.length - 1
// 创建辅助函数,判断两个节点是否同一个节点
// 同一个节点就可以进行递归比较了,不是同一个,则不是删除就是创建
function isSameNodeVNodeType(c1, c2) {
return c1.type === c2.type && c1.key === c2.key
}
5.2.1.从左向右扫描
// (a b)
// (a b) c
// 1.从左侧向右开始对比
while (i <= e1 && i <= e2) {
const n1 = c1[i]
const n2 = c2[i]
// 判断是否同一个节点,进行比较
if (isSameNodeVNodeType(n1, n2)) {
patch(n1, n2, container, parentComponent, anchor)
} else {
break
}
i++
}
5.2.2 从右向左扫描
// (b c)
// e (b c)
// 2.从右侧向左开始对比
while (i <= e1 && i <= e2) {
const n1 = c1[e1]
const n2 = c2[e2]
// 判断是否同一个节点,进行比较
if (isSameNodeVNodeType(n1, n2)) {
patch(n1, n2, container, parentComponent, anchor)
} else {
break
}
e1--
e2--
}
5.2.3 扫描结束,新多,旧少
// 3.新的比老得多
// 3.1 后面新增
// (a b)
// (a b) c
// i:2 e1:1 e2:2
// 3.2 前面新增
// (a b)
// c (a b)
// i:0 e1:-1 e2:0
if (i > e1) {
if (i <= e2) {
// 前面新增,需要提供锚点,为 a,
// e2 + 1 < l2 说明 e2 在向左推进,右侧全部相同处理完毕,取 e2 右侧第一个
const nextPos = e2 + 1
const anchor = nextPos < l2 ? c2[nextPos].el : null
while (i <= e2) {
patch(null, c2[i], container, parentComponent, anchor)
i++
}
}
}
5.2.4 扫描结束, 新少,旧多
// 4.老的比新的多
// (a b) c d
// (a b)
// i:2 e1:3 e2:1
// c d (a b)
// (a b)
// i:0 e1:1 e2:-1
else if (i > e2) {
while (i <= e1) {
// 当旧的多的时候,前后游标之间都是要卸载的元素
hostRemove(c1[i].el)
i++
}
}
5.2.5 扫描结束,乱序部分
// 5.中间乱序部分
// [i ... e1 + 1]: a b [c d e] f g
// [i ... e2 + 1]: a b [e d c h] f g
// i = 2, e1 = 4, e2 = 5
else {
// 重新记录两组节点的起点
const s1 = i // prev starting index
const s2 = i // next starting index
// 5.1 创建新节点的索引映射表
// 便于旧节点遍历时,判断是否存在于新节点
const keyTonewIndexMap = new Map()
for (let i = s2; i <= e2; i++) {
const nextChild = c2[i]
if (nextChild.key != null) {
keyTonewIndexMap.set(nextChild.key, i)
}
}
// 5.2 遍历旧节点,判断在新节点中是否存在,做特定处理
let patched = 0 // 旧节点已处理个数
const toBePatched = e2 - s2 + 1 // 新节点需要处理总数量
// 创建新节点对旧节点位置映射,用于判断节点是否需要移动
// 并且使用最长递增子序列,优化移动逻辑,没有移动的节点,下标是连续的
// a,b,(c,d,e),f,g
// a,b,(e,c,d),f,g
// c d 无需移动，移动 e 即可
// 节点是否移动,移动就需要计算最长递增子序列,如果没移动,则直接不需要计算了
let moved = false
let maxNewIndexSoFar = 0 //
const newIndexToOldIndexMap = new Array(toBePatched)
// 初始化 0,表示旧在新中都不存在
for (let i = 0; i < toBePatched; i++) newIndexToOldIndexMap[i] = 0
for (let i = s1; i <= e1; i++) {
const prevChild = c1[i]
// 当新节点对比完了,剩下的都需要卸载
// [i ... e1 + 1]: a b [c d h] f g
// [i ... e2 + 1]: a b [d c] f g
// d c 处理之后, h 是多的,需要卸载,无需后续比较,优化
// patched >= toBePatched 说明处理节点数超过新节点数量,剩余的都是旧的多余的
if (patched >= toBePatched) {
hostRemove(prevChild.el)
continue
}
// 获取旧节点在新节点的位置
let newIndex
if (prevChild.key != null) {
newIndex = keyTonewIndexMap.get(prevChild.key)
} else {
for (let j = s2; j <= e2; j++) {
if (isSameNodeVNodeType(c1[i], c2[j])) {
newIndex = j
break
}
}
}
// newIndex 不存在,则说明旧节点在新节点中不存在
if (newIndex === undefined) {
hostRemove(c1[i].el)
} else {
// 是否移动位置
if (newIndex >= maxNewIndexSoFar) {
maxNewIndexSoFar = newIndex
} else {
moved = true
}
// 记录旧节点在新节点的下标映射,这里说明新旧节点都存在,需要进行递归比较
// newIndex - s2 起点从0开始,但是要知道是新节点的第几个
// i + 1 i有可能为0,不能为0,0表示没有映射关系,新节点中没有这个旧节点
newIndexToOldIndexMap[newIndex - s2] = i + 1
patch(prevChild, c2[newIndex], container, parentComponent, null)
// 对比一个节点,新`VNode`中旧少一个需要对比的
patched++
}
}
// 获取最长递增子序列
const increasingNewIndexSequence = moved
? getSequence(newIndexToOldIndexMap)
: []
let j = increasingNewIndexSequence.length - 1
for (let i = toBePatched - 1; i >= 0; i--) {
const nextIndex = i + s2
const nextChild = c2[nextIndex]
const anchor = nextIndex + 1 < l2 ? c2[nextIndex + 1].el : null
// 0 表示在旧节点遍历的时候,没找到,是需要新创建的
if (newIndexToOldIndexMap[i] === 0) {
patch(null, nextChild, container, parentComponent, anchor)
}
// 不为 0 则表示旧节点在新节点中存在, 判断是否需要移动位置
else if (moved) {
// 不在最长递增子序列中,说明,为了大局,他需要被移动
// a,b,(c,d,e),f,g
// a,b,(e,c,d),f,g
// 最长子序列其实也就是连续的稳定的没动的节点,这里是 c d 他俩的兄弟关系没动,只需要移动 e
if (j < 0 || i !== increasingNewIndexSequence[j]) {
console.log('移动位置')
hostInsert(nextChild.el, container, anchor)
} else {
j--
}
}
}
}
在 vue3 中大家都听过这个,最长递增子序列 的算法,学这个是需要耗费好多头发,不过可以去研究研究,不过到这里,我们还是要知道,这个算法在帮助我们解决什么问题
-
计算出一个稳定序列,让我们能够大幅度减少,操作
DOM的性能消耗,毕竟操作使用V8操作JS远比操作原生DOM的消耗少的多,也快的多
2.2 总结
-
我们知道了日常中的
key在我们的vue中为何会如此重要他在我们的
对比算法中,起到了至关重要的作用,我们的由单纯的for循环,遇到不同就就卸载旧元素,创建新元素, 变为了,两个DOM的精准内容比较, 这无疑是节约了大部分的性能 -
关于最长递增子序列,在
vue3中的应用,到底解决了什么问题尽最大能力,减少操作
DOM的次数
到这里就结束了,谢谢大家的观看
仓库地址: mini-vue-impl
欢迎大家指正:一起学习
大家也可以去实现一个简版,或者去我的仓库看看, commit 记录都是对应的, 这周我会打上对应的 tag 方便阅读和复习, 希望大家喜欢,喜欢的话给一个 star 呦,谢谢啦
