Hudi Log 文件格式与读写流程

Hudi Log 文件格式与读写流程

背景

对 Hudi 有一定了解的读者应该知道，Hudi 有 COW 和 MOR 两种表类型。其中的 MOR 表会通过日志文件记录文件，写入一个 MOR 表后产生的文件可以观察到，一个 MOR 表数据存储在3种文件中：Log File(.*log.*)，分区元数据(.hoodie_partition_metadata)，数据文件(.*parquet)。期间查阅了大量的相关资料，发现发现鲜有文章对 Log 日志数据文件的具体内容与结构做详细的介绍。原因之一可能是：虽然 Log 文件使用了 Avro 序列化的行式存储，但其仅在对 records 的序列化时使用了原生 avro 的标准，文件其余部分的编码为 Hudi 自己的格式，进而导致其无法使用avro-tools.jar对其进行查看。本文介绍内容如下：

• Log 文件读写流程
• Log 文件结构分析

Log 文件读写流程

本文基于 Hudi 0.9.0 版本进行分析。形如Log File(.*log.*)的日志文件，由于无法直接使用工具查看内容，所以主要从源码的层面分析日志文件的写入和读取内容。

写入流程

整个写入流程的代码实现在：org.apache.hudi.common.table.log.HoodieLogFormatWriter#appendBlocks

for (HoodieLogBlock block: blocks) {
 long startSize = outputStream.size();
​
 // 1. Write the magic header for the start of the block
 outputStream.write(HoodieLogFormat.MAGIC);
​
 // bytes for header
 byte[] headerBytes = HoodieLogBlock.getLogMetadataBytes(block.getLogBlockHeader());
 // content bytes
 byte[] content = block.getContentBytes();
 // bytes for footer
 byte[] footerBytes = HoodieLogBlock.getLogMetadataBytes(block.getLogBlockFooter());
​
 // 2. Write the total size of the block (excluding Magic)
 outputStream.writeLong(getLogBlockLength(content.length, headerBytes.length, footerBytes.length));
​
 // 3. Write the version of this log block
 outputStream.writeInt(currentLogFormatVersion.getVersion());
 // 4. Write the block type
 outputStream.writeInt(block.getBlockType().ordinal());
​
 // 5. Write the headers for the log block
 outputStream.write(headerBytes);
 // 6. Write the size of the content block
 outputStream.writeLong(content.length);
 // 7. Write the contents of the data block
 outputStream.write(content);
 // 8. Write the footers for the log block
 outputStream.write(footerBytes);
 // 9. Write the total size of the log block (including magic) which is everything written
 // until now (for reverse pointer)
 // Update: this information is now used in determining if a block is corrupt by comparing to the
 //   block size in header. This change assumes that the block size will be the last data written
 //   to a block. Read will break if any data is written past this point for a block.
 outputStream.writeLong(outputStream.size() - startSize);
​
 // Fetch the size again, so it accounts also (9).
 sizeWritten +=  outputStream.size() - startSize;
}

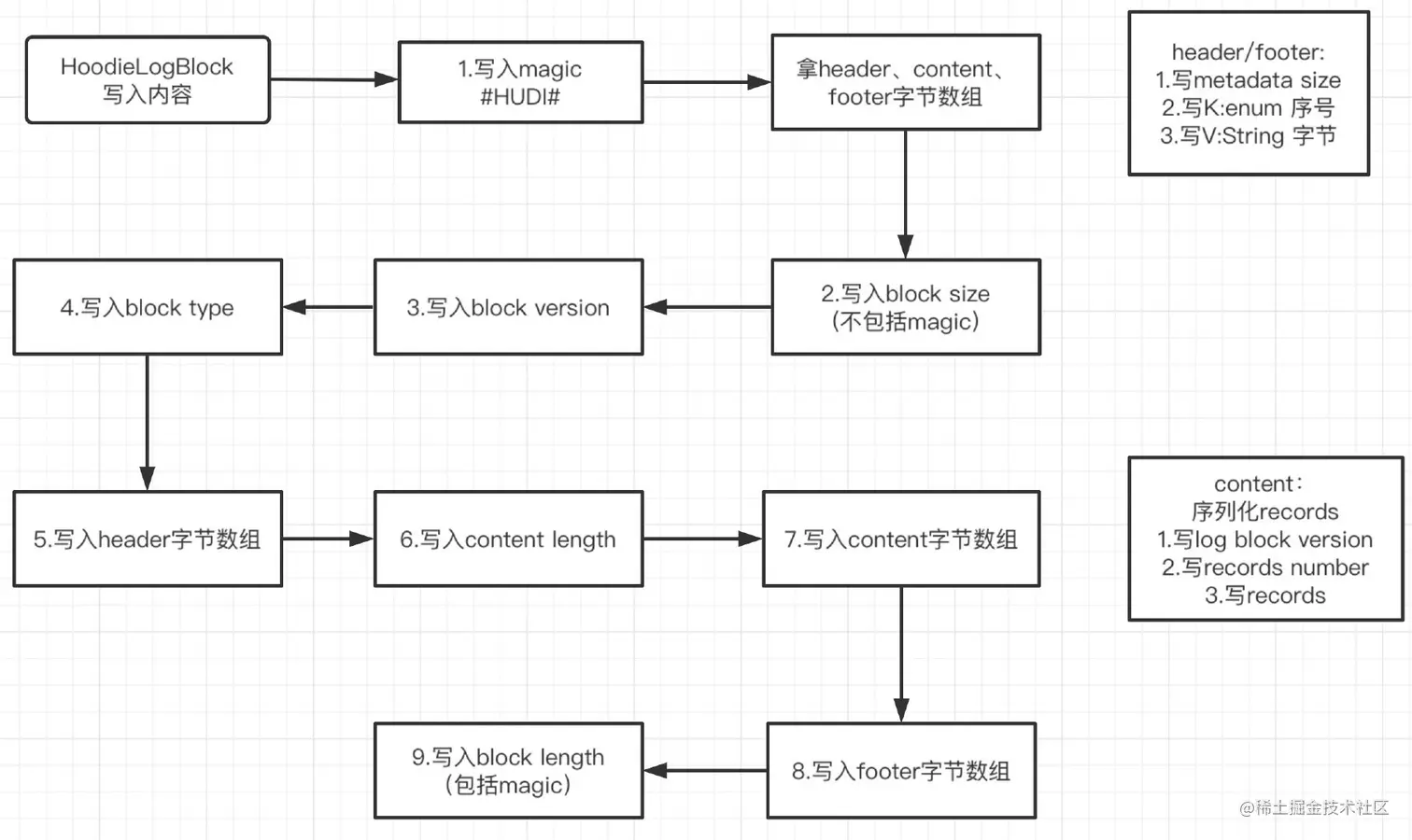

总结为流程图如下：

从图中可以看出，写入内容逻辑比较清晰：

1. 写入Magic，内容为#HUDI#。

   • 拿到header，footer的字节数组。header/footer类型为Map。字节数组中会写入此Map的size，Map的Key（enum类型）的序号，Value为String类型
   • 拿到content的字节数组。会序列化records，字节数组中会写入log block version，records的数量和avro序列化后的records

2. 写入block size，不包括Magic的6个字节。

3. 写入log format version。

4. 写入block type，为枚举类型，写入的是枚举的序号转化为字节数组。

5. 写入header字节数组。

6. 写入content length。

7. 写入content字节数组。

8. 写入footer字节数组。

9. 写入block length，包括Magic的6个字节。

读取流程

整个读取流程的代码实现在：org.apache.hudi.common.table.log.HoodieLogFileReader#readBlock

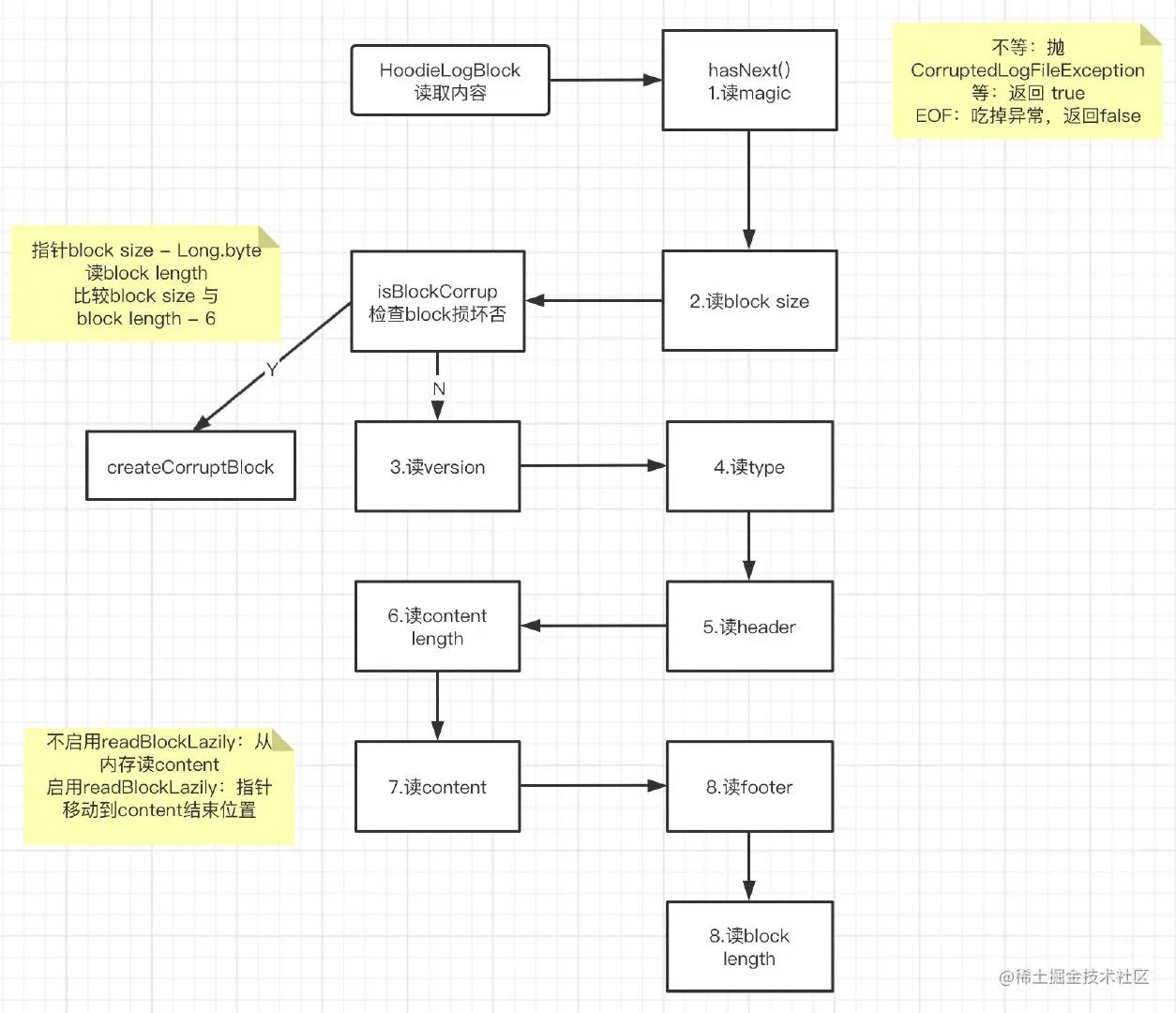

总结为流程图如下：

在读取流程中，会涉及一些校验的动作：

1. 在hasNext()方法中，读取Magic。

   • 校验Magic。不相等，抛CorruptedLogFileException异常；相等，返回true；EOF到达文件尾部，吃掉异常，返回false。

2. 读block size。

   • 校验block是否损坏。方式为指针移动 block size减去long类型字节长度 的位置，读取block length，比较 block size与block length减去Magic字节长度 是否相等。不相等，createCorruptBlock；相等继续。

3. 读log format version。

4. 读block type。

5. 读header。

6. 读content length。

7. 读content。

   • 不启用readBlockLazily，从内存度content；启用readBlockLazily，指针移动到content结束位置。

8. 读footer。

9. 读block length。

Log 文件结构分析

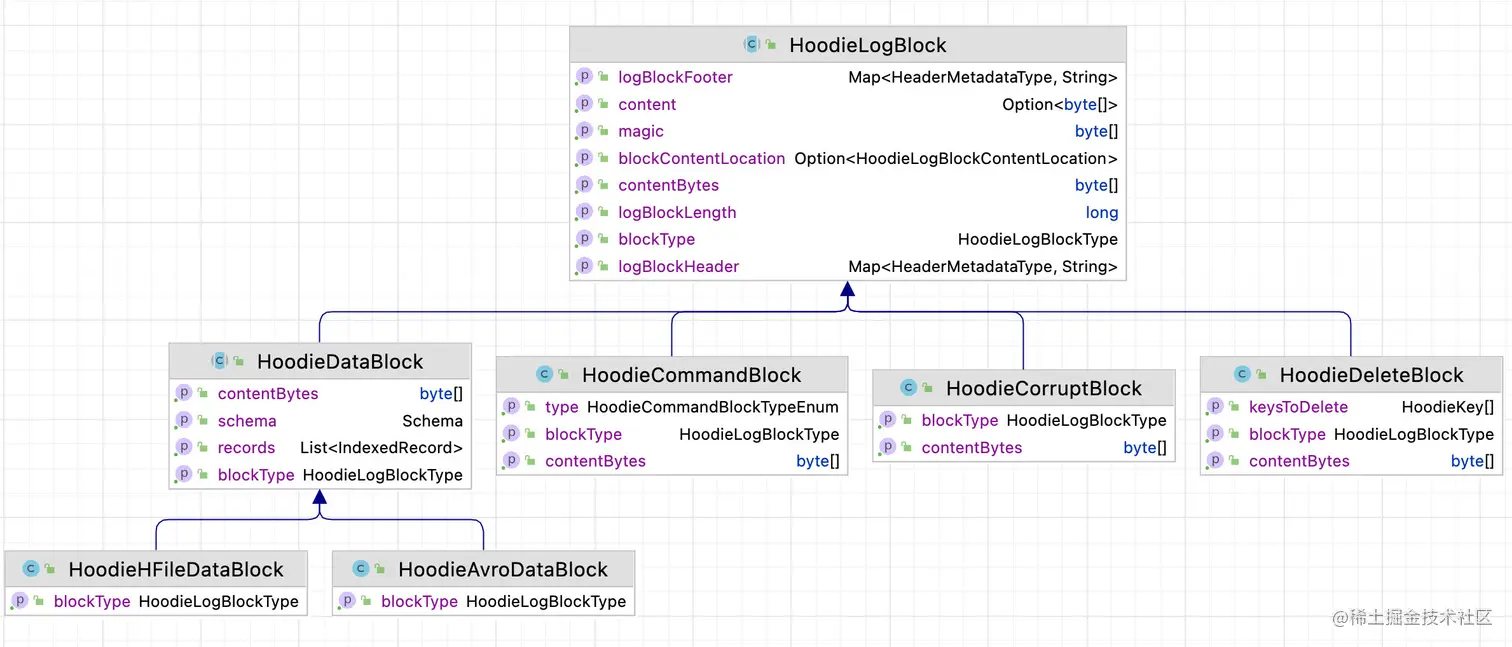

Hudi 中与日志文件有关类的继承关系可以看下图：

可以看出，Log 文件的公共部分属性主要在HoodieLogBlock中进行定义，数据部分的属性主要在HoodieLogBlock中进行定义，数据部分content的序列化与反序列化实现在HoodieAvroDataBlock中定义。

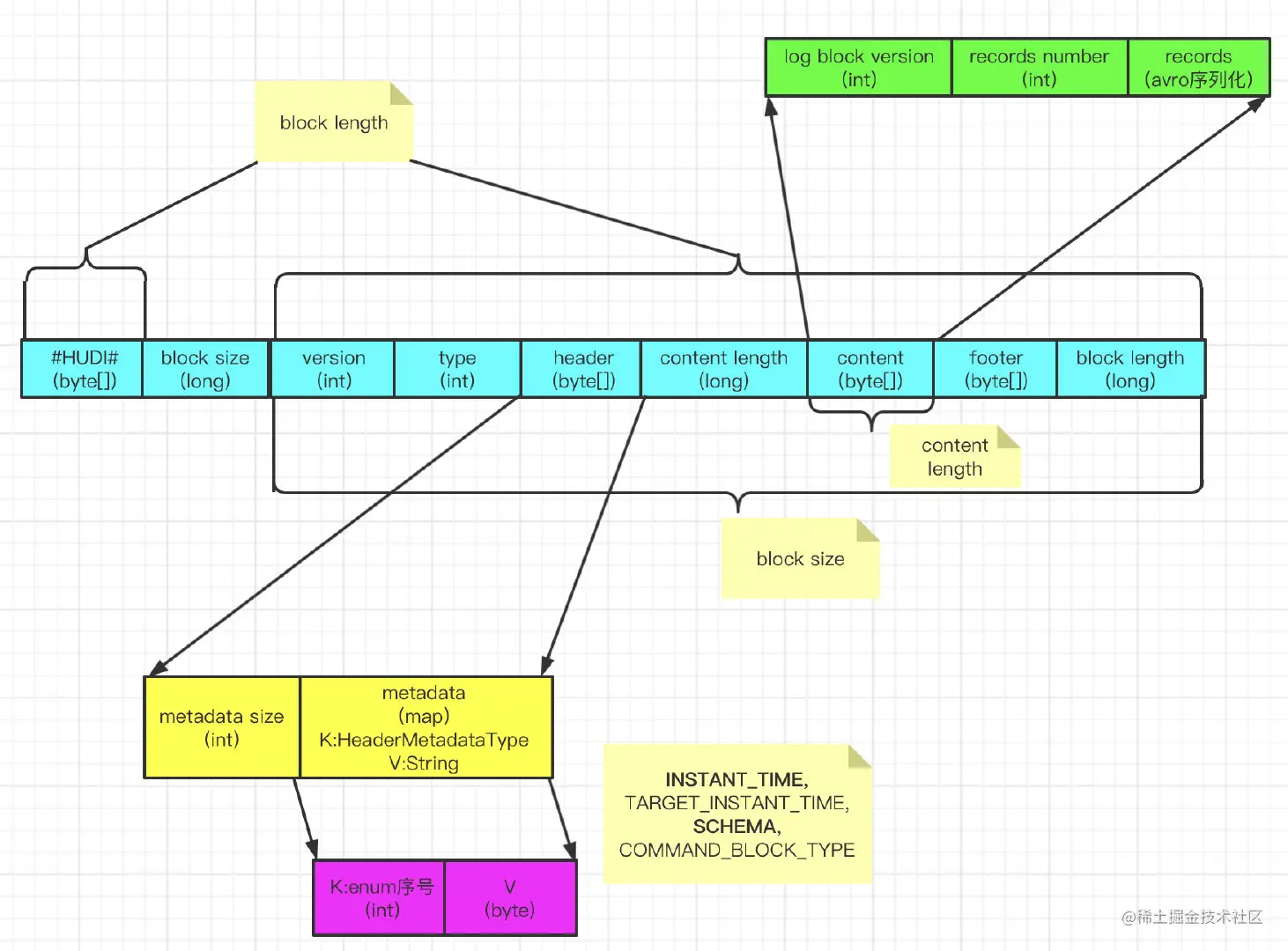

从上述读写流程，也可以总结出 Log 文件结构：

• Magic：#HUDI#，字节数组类型。
• blcok size：除了Magic的6字节长度和自身long类型8字节长度，long类型。
• log format version：日志格式版本，现在是1，int类型。
• block type：本身是枚举类型，有COMMAND_BLOCK, DELETE_BLOCK, CORRUPT_BLOCK, AVRO_DATA_BLOCK, HFILE_DATA_BLOCK，这里为枚举的序号，int类型。
• header：字节数组，本身是Map，转换为字节数组时会将map的size写入字节数组。map的Key为HeaderMetadataType类型，是个枚举，有INSTANT_TIME, TARGET_INSTANT_TIME, SCHEMA, COMMAND_BLOCK_TYPE，Value为String类型。
• content length：content字节数组的长度，long类型。
• content：字节数组。其中内容为，log block version，int类型；records number，int类型；records序列化的字节数组。
• footer：字节数组，和header一样，本身是Map，现在版本还没有内容。
• block length：block size 加上6（Magic的字节数组长度），long类型。

根据 Log 文件的读取逻辑，不难写出解析 Log 日志文件的程序代码。将 Log 文件解析出来后，可以观察到 block length 的数值相较于文件本身大小，相差了8个字节，这8个字节就是 block size 本身long类型的字节长度，进一步证明了上述分析的正确性

总结

至此，对 MOR 表的Log File(.*log.*)文件分析已经全部结束，文章着重分析了文件结构，对读写流程中额外的异常处理没有进一步深入。文中如有遗漏或错误，欢迎指出讨论。
