前言

Flutter有三棵树

  • Widget树 （经常变化）
  • Element树
  • Render树（flutter引擎，渲染的是Render树）

不是所有的Widget都会有Render，比如


只有继承自RenderObjectWidget的Widget对象才有Render树。

RenderObjectWidget

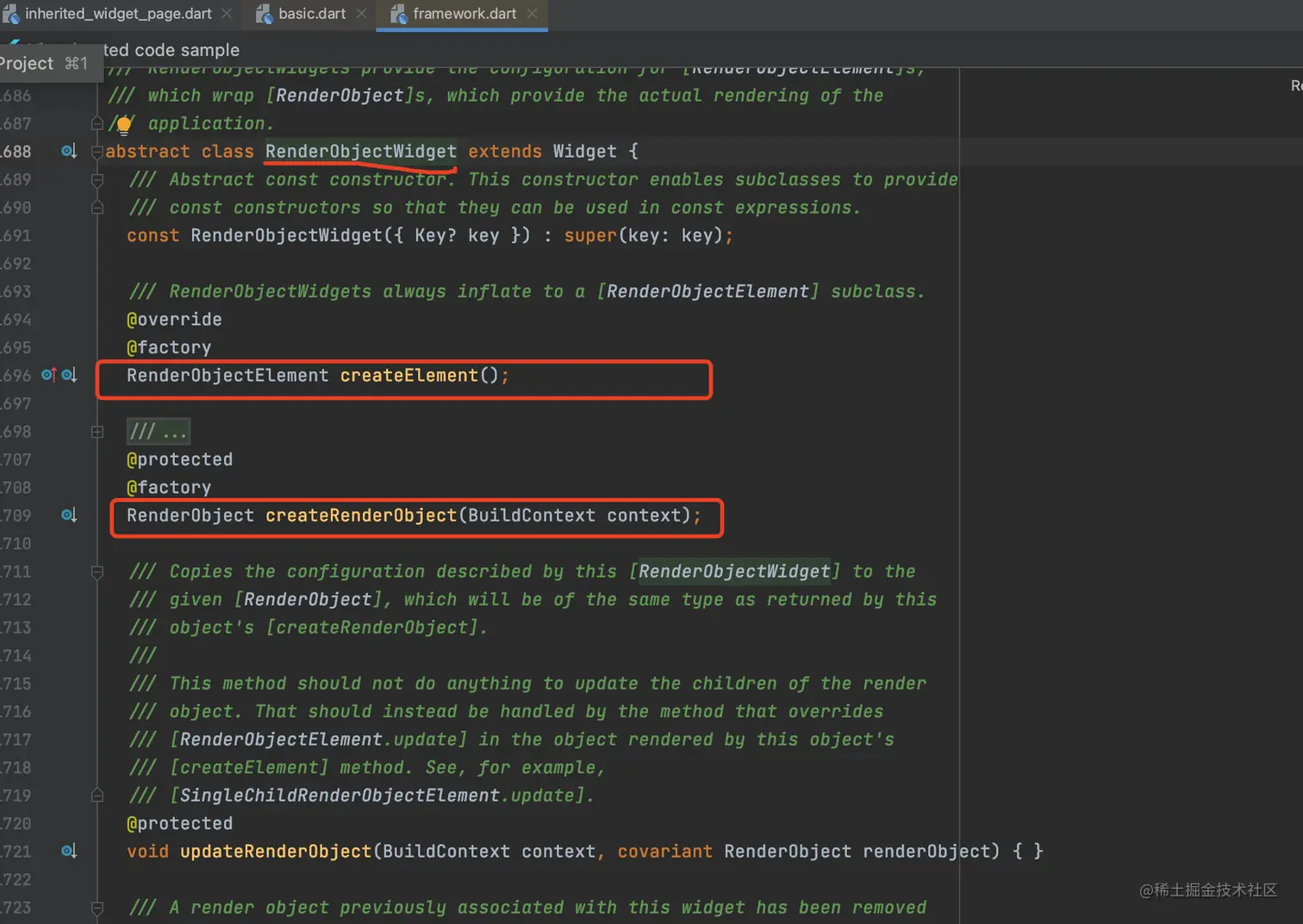

我们看到RenderObjectWidget有两个抽象方法：

  • RenderObjectElement createElement();
  • RenderObject createRenderObject(BuildContext context);


从字面意思应该是创建Element、创建RRenderObject。

createElement()

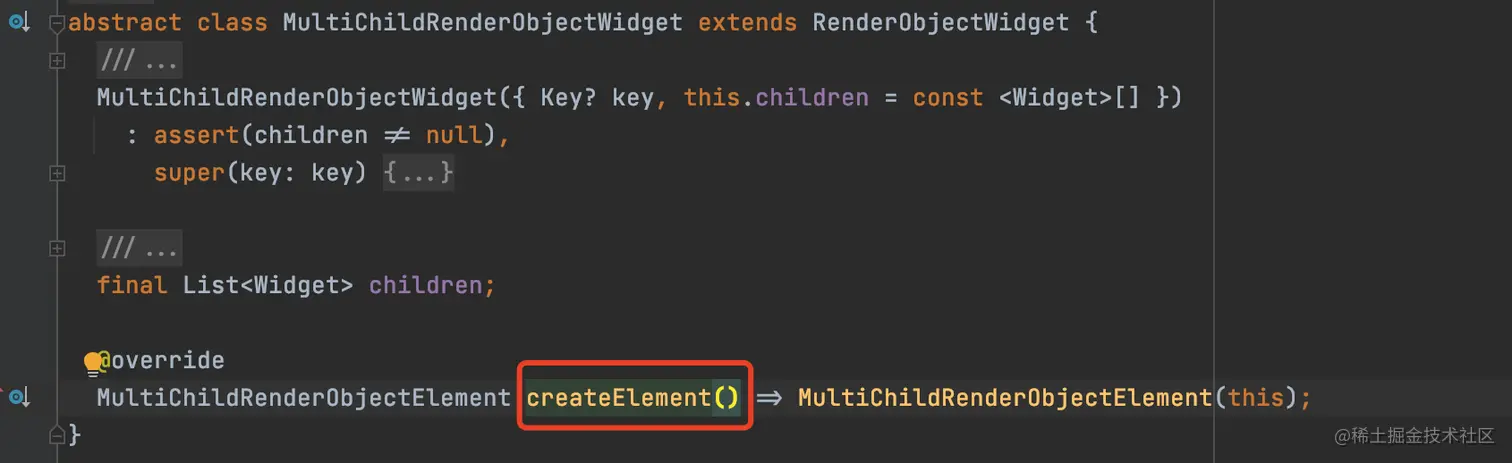

我们在RenderObjectWidget的子类MultiChildRenderObjectWidget类，发现它实现了createElement方法：

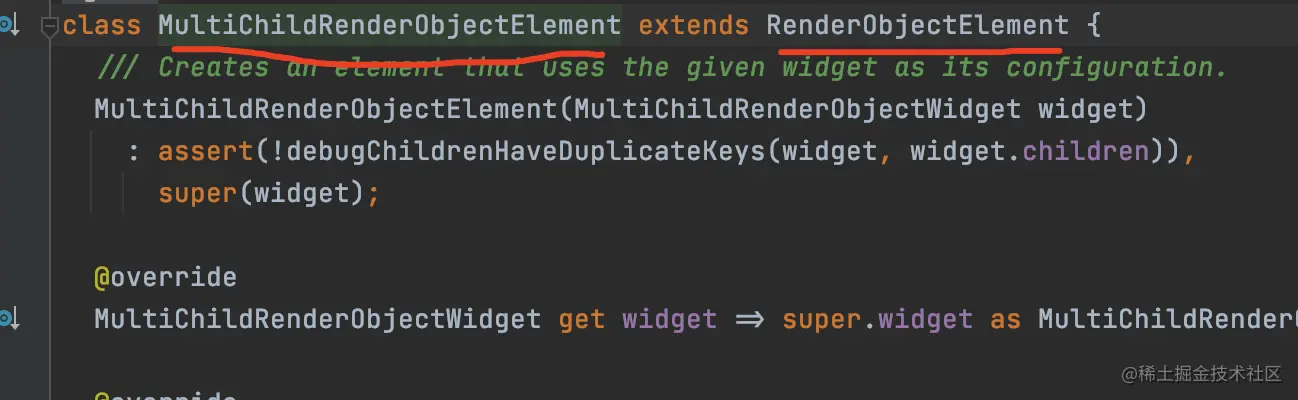

MultiChildRenderObjectElement继承自RenderObjectElement


createRenderObject(BuildContext context)

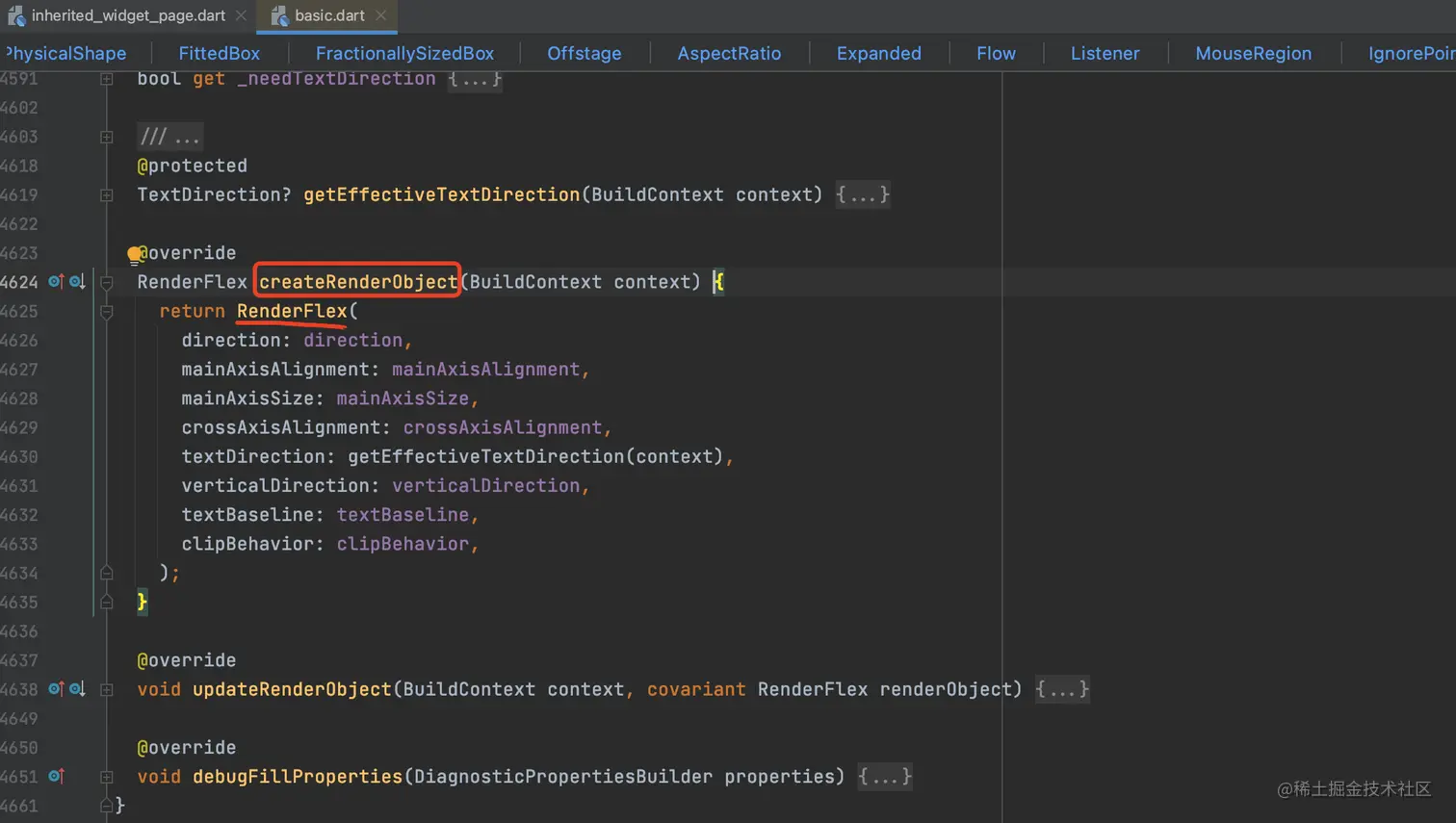

我们在【RenderObjectWidget】的子类Flex类源码里，看到它实现了父类的抽象方法createRenderObject：


并且看到它返回一个「RenderFlex」类，点进去发现层级关系：

RenderFlex -> RenderBox -> RenderObject

Flex实现父类的抽象方法createRenderObject，创建RenderObject对象并加入到RenderObject树。

即，`只有实现了createRenderObject方法创建了RenderObject对象的widget才会被独立渲染。`

RenderObjectWidget小结

所以我们大致有了这么一个结论：继承自RenderObjectWidget的Widget，会创建三棵树：

  • Widget树
  • Element树
  • Render树

那些没有继承RenderObjectWidget的Widget又会创建什么树呢？

首先Widget树肯定的，毕竟万物皆Widget。

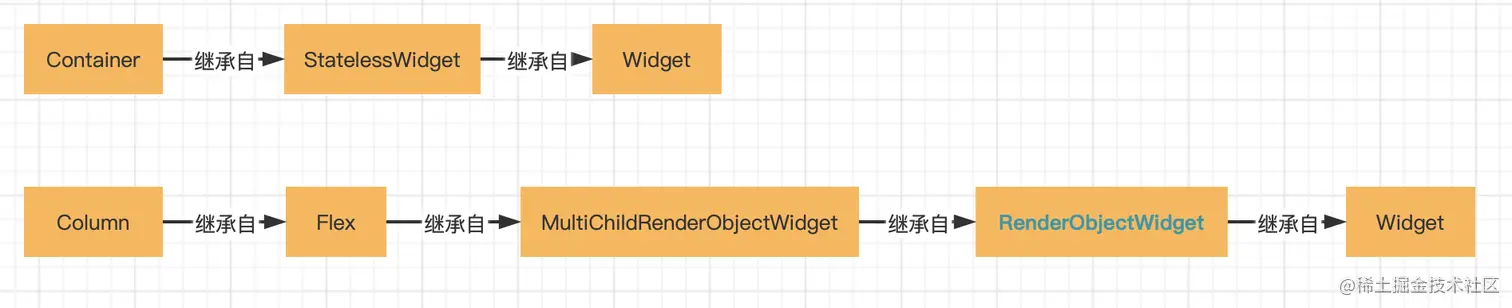

其次，我们找几个Widget:

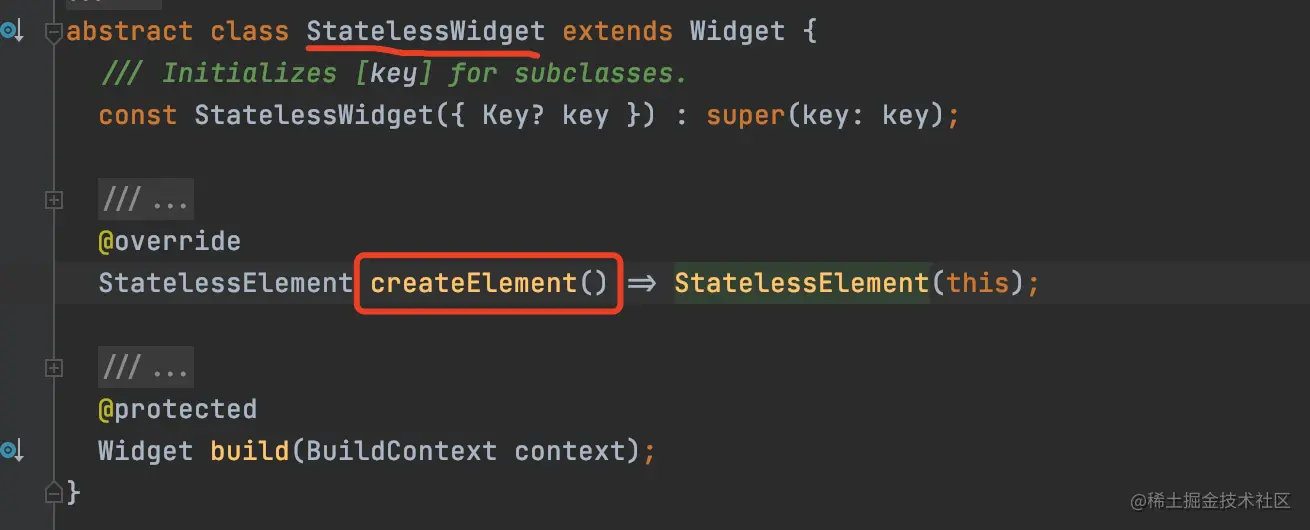

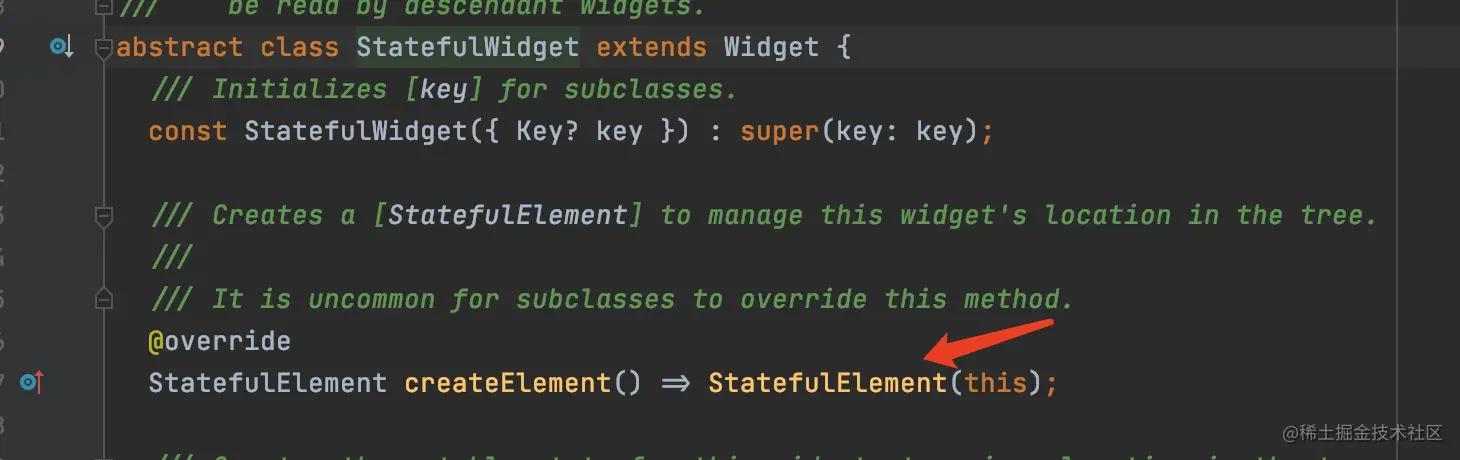

我们发现，无论是StatelessWidget还是StatefulWidget，都会实现createElement方法，只不过不同的Widget调用createElement方法，返回的类型不同，即：

  • StatelessWidget调用createElement方法，返回StatelessElement类型的Element；

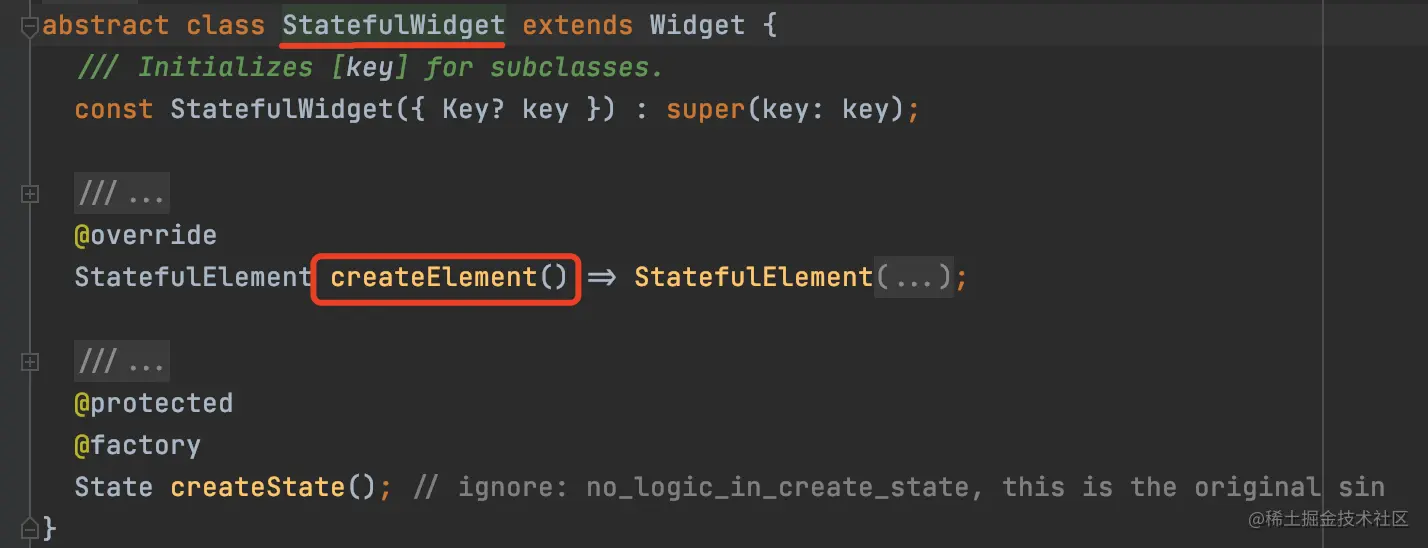

  • StatefulWidget调用createElement方法，返回StatefulElement类型的Element；

  • MultiChildRenderObjectWidget调用createElement方法，返回MultiChildRenderObjectElement类型的Element；

  • RenderObjectWidget调用createElement方法，返回RenderObjectElement类型的Element；

【查看StatelessElement】


【查看StatefulElement】

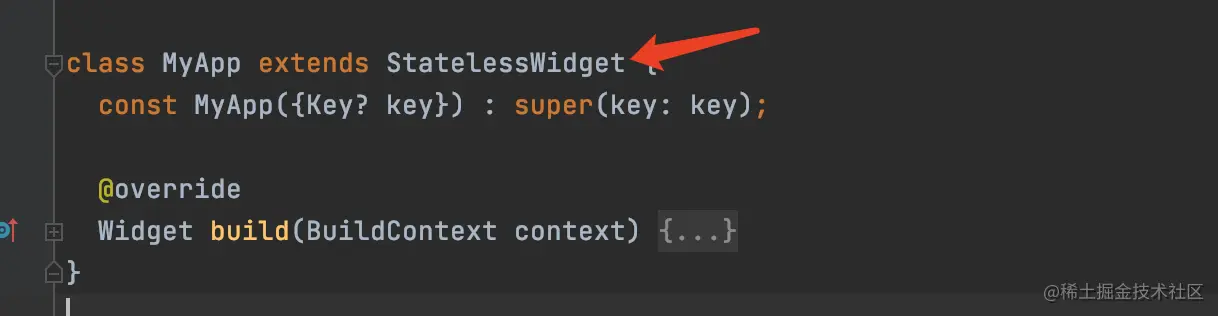

而我们日常写法如下

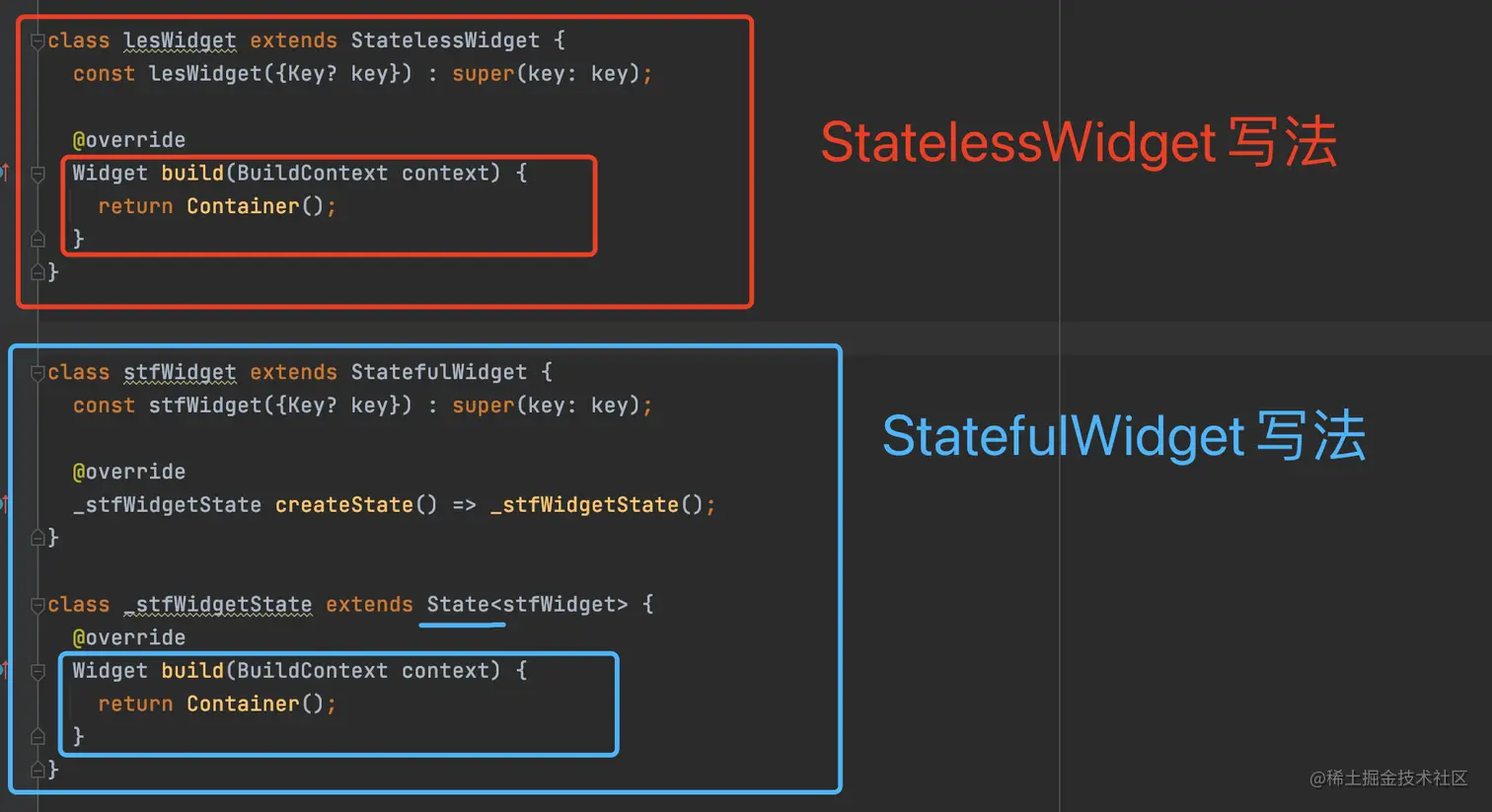

都需要通过build方法来返回一个【最终Widget】，区别是：

  • 一个在StatelessElement子类里实现build方法（比如图片里的lesWidget）

  • 一个在State类里实现build方法

这刚好对应着前面图片源码里的两行代码：

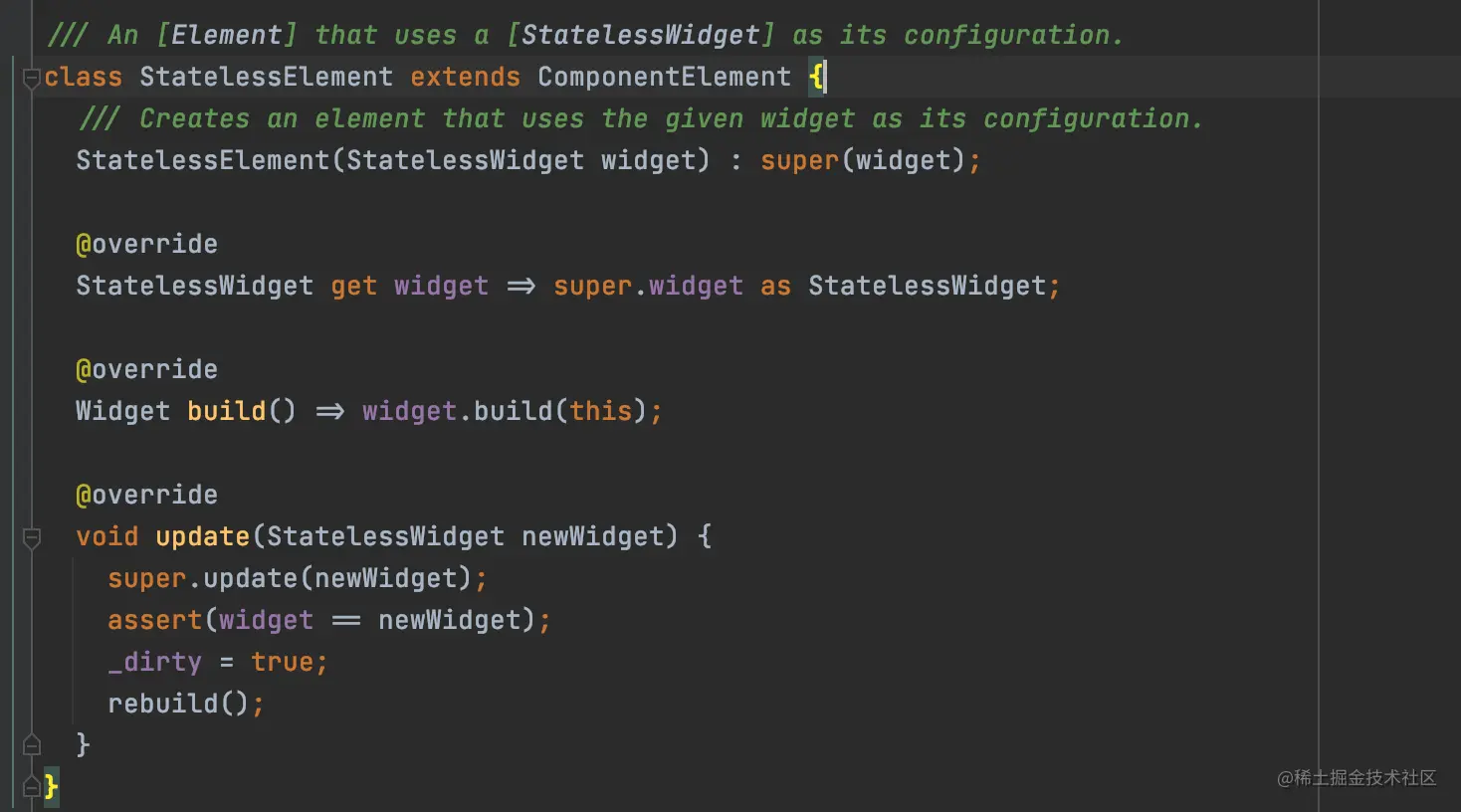

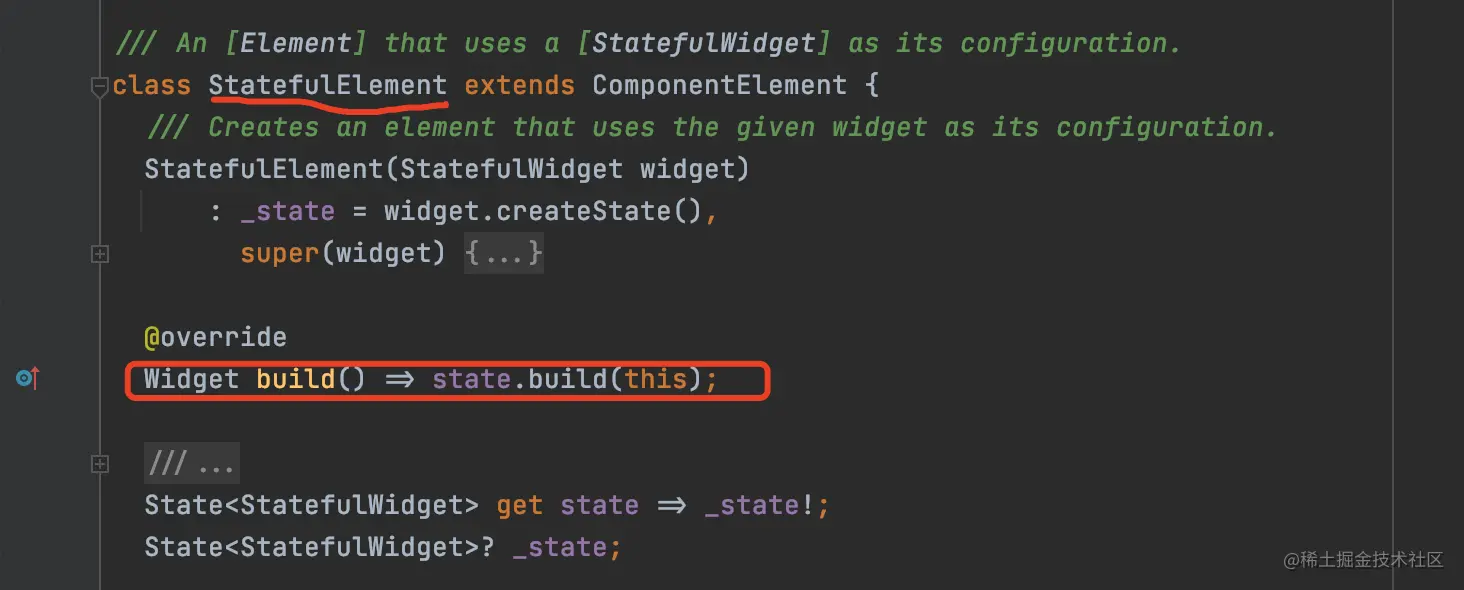

/// StatelessElement源码

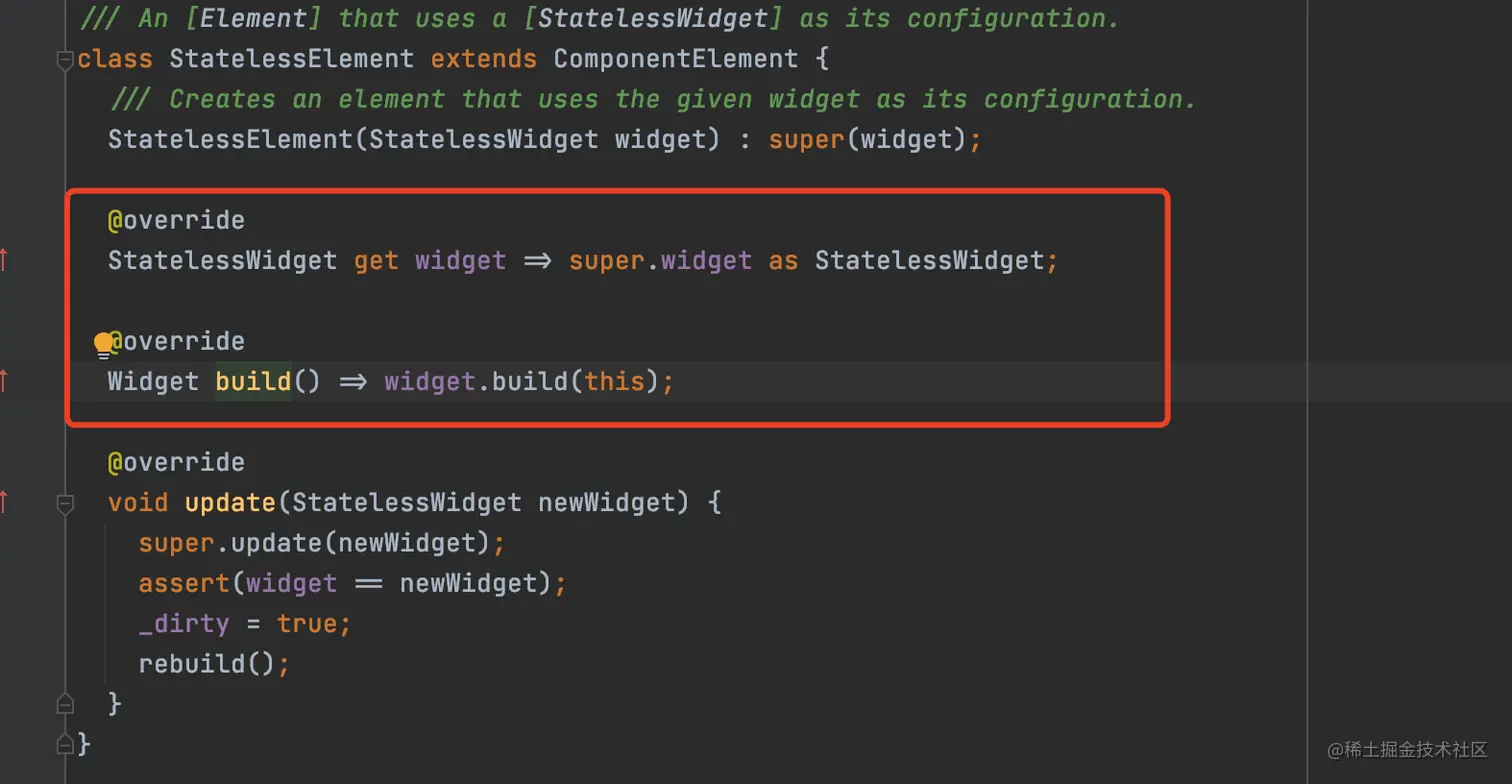

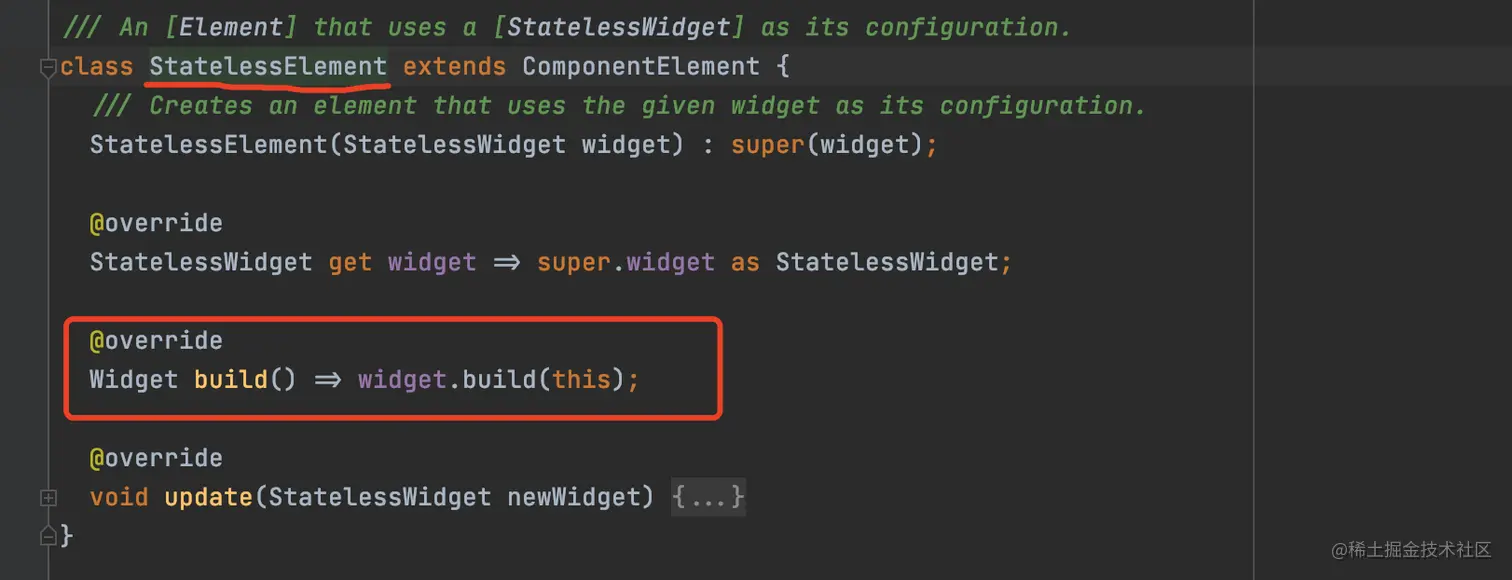

Widget build() => widget.build(this);

/// StatefulElement源码

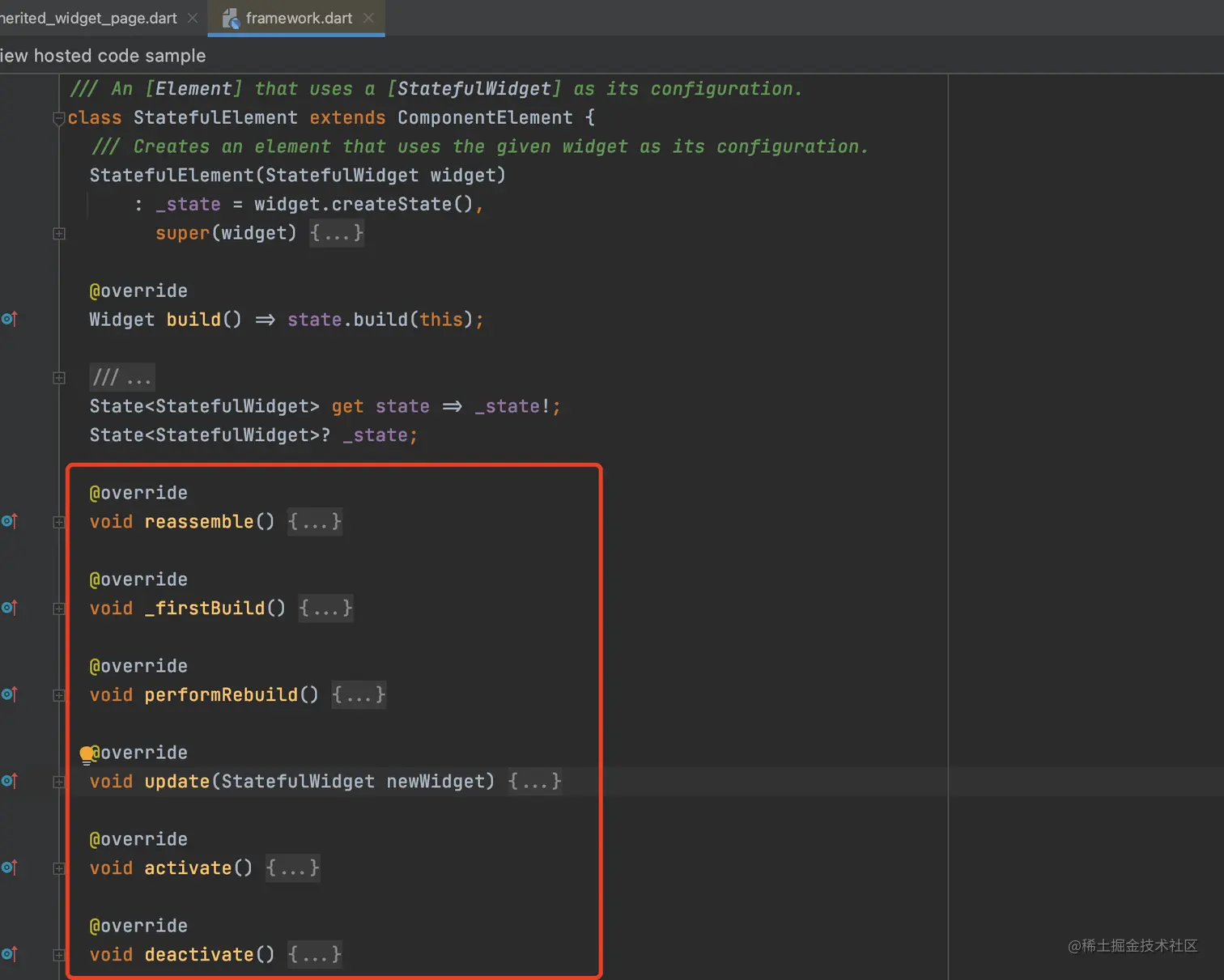

Widget build() => state.build(this);

所以这就很好的解释了，为什么我们平时写代码的时候，实现StatefulWidget子类要多实现一个State类。

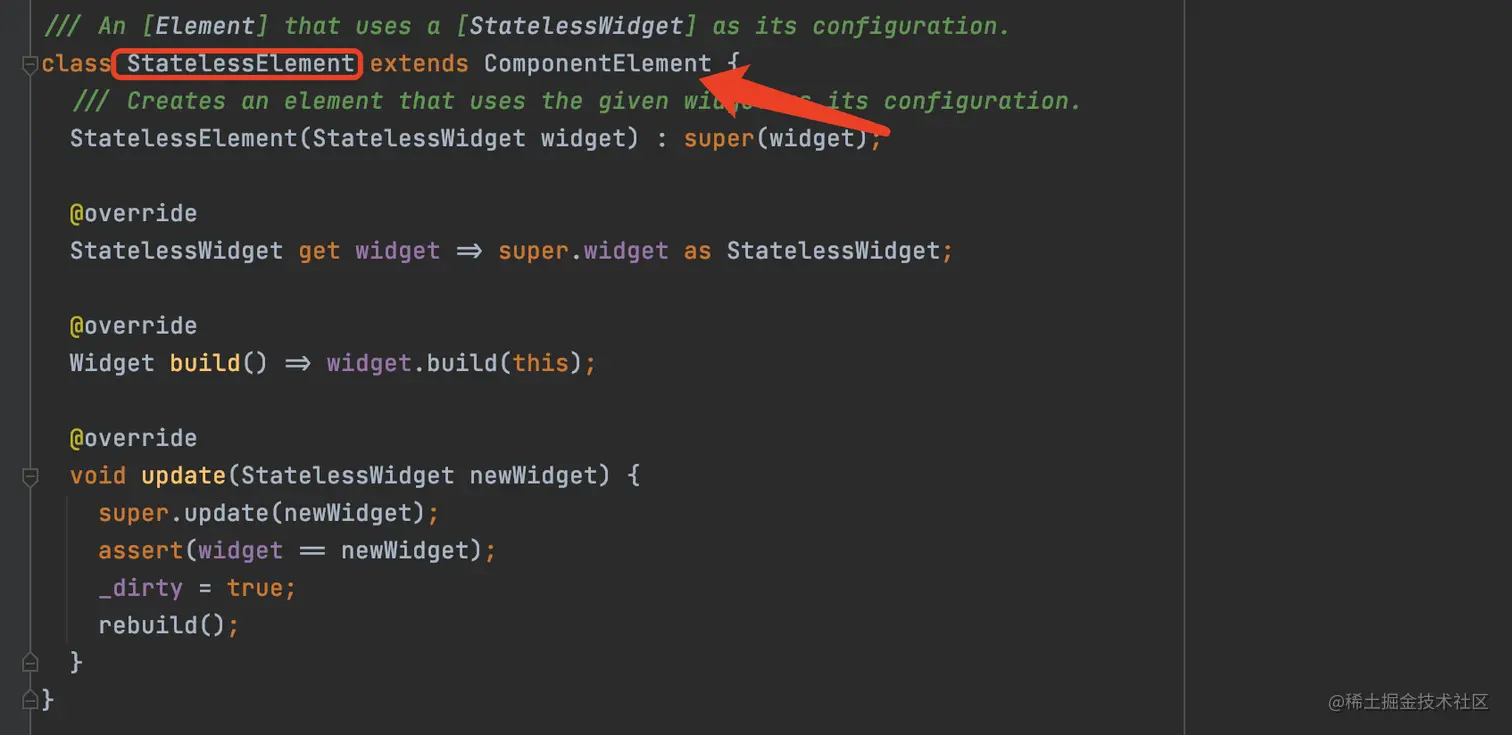

【再次查看StatelessElement】

image.png 【再次查看StatefulElement】


让我们捋一下思路：

1. 无论是哪种Widget都会实现createElement方法；
2. createElement方法会返回各自的Element子类；
3. 各自的Element子类都会有一个build方法且返回类型是Widget；
4. StatelessElement实现build方法是通过widget.build(this)；
5. StatefulElement实现build方法是通过state.build(this)；

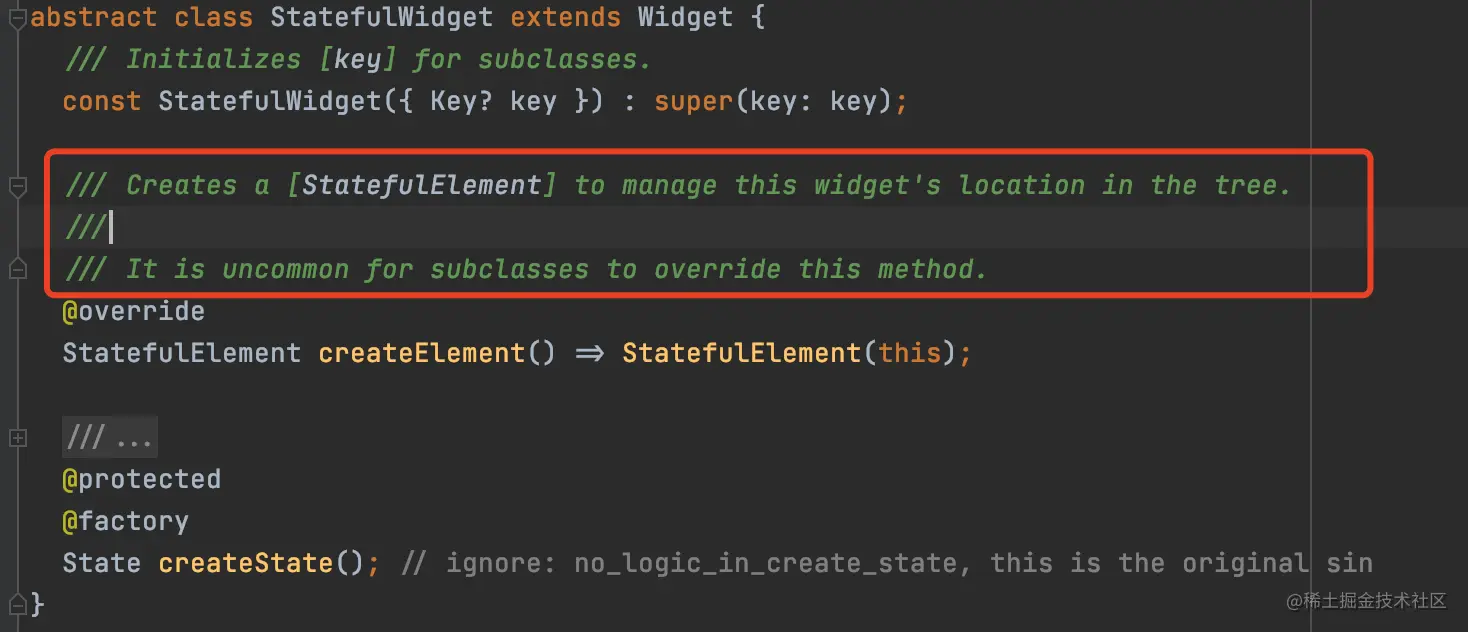

看到这里，我们隐约知道，Widget和Element存在着一定关系。再结合源码里的一段注释：


我们知道：Element是用来管理此小部件（Widget）在Widget树中的位置。

Widget、Element、Render三棵树的执行顺序

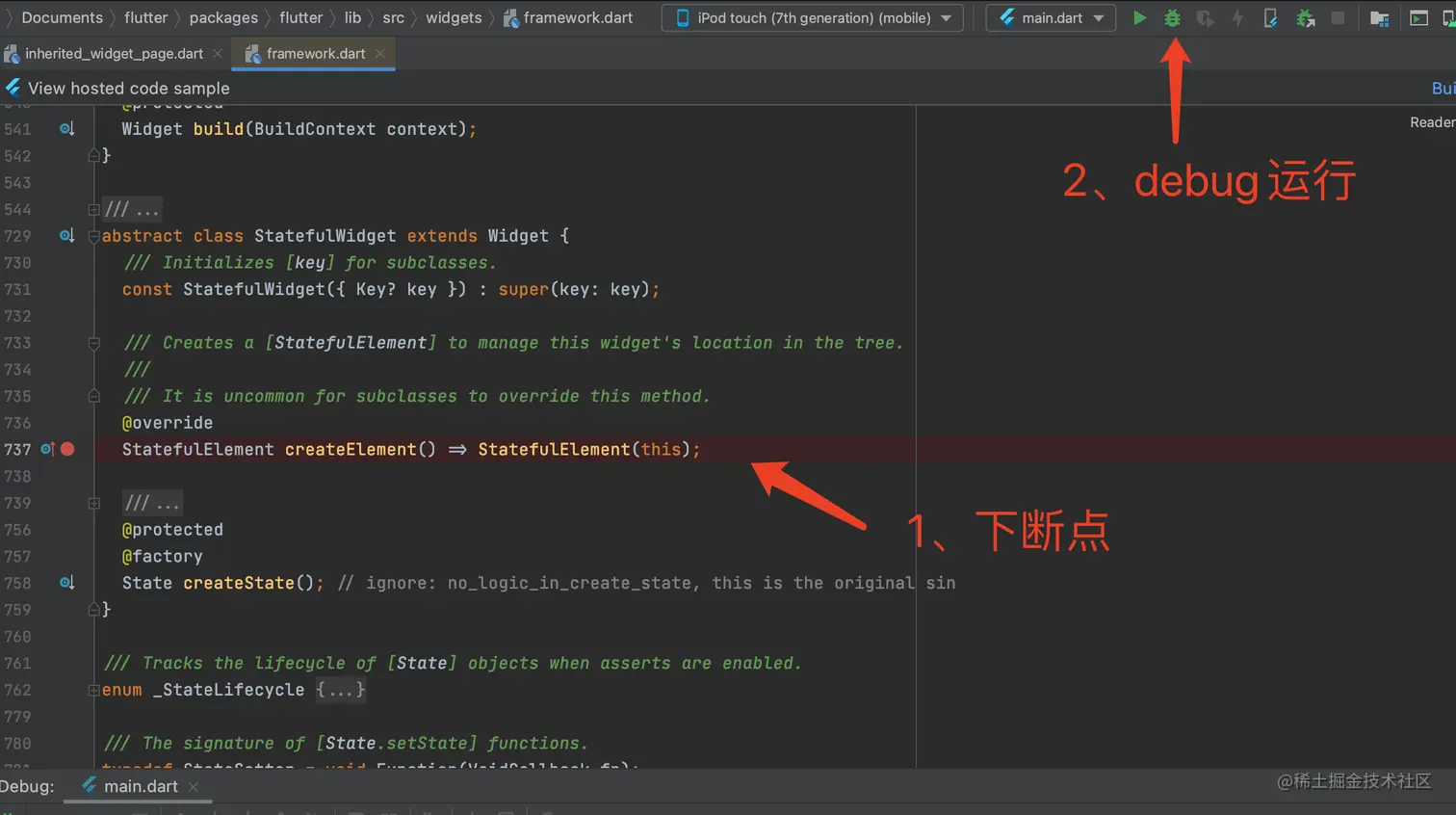

开启debug运行

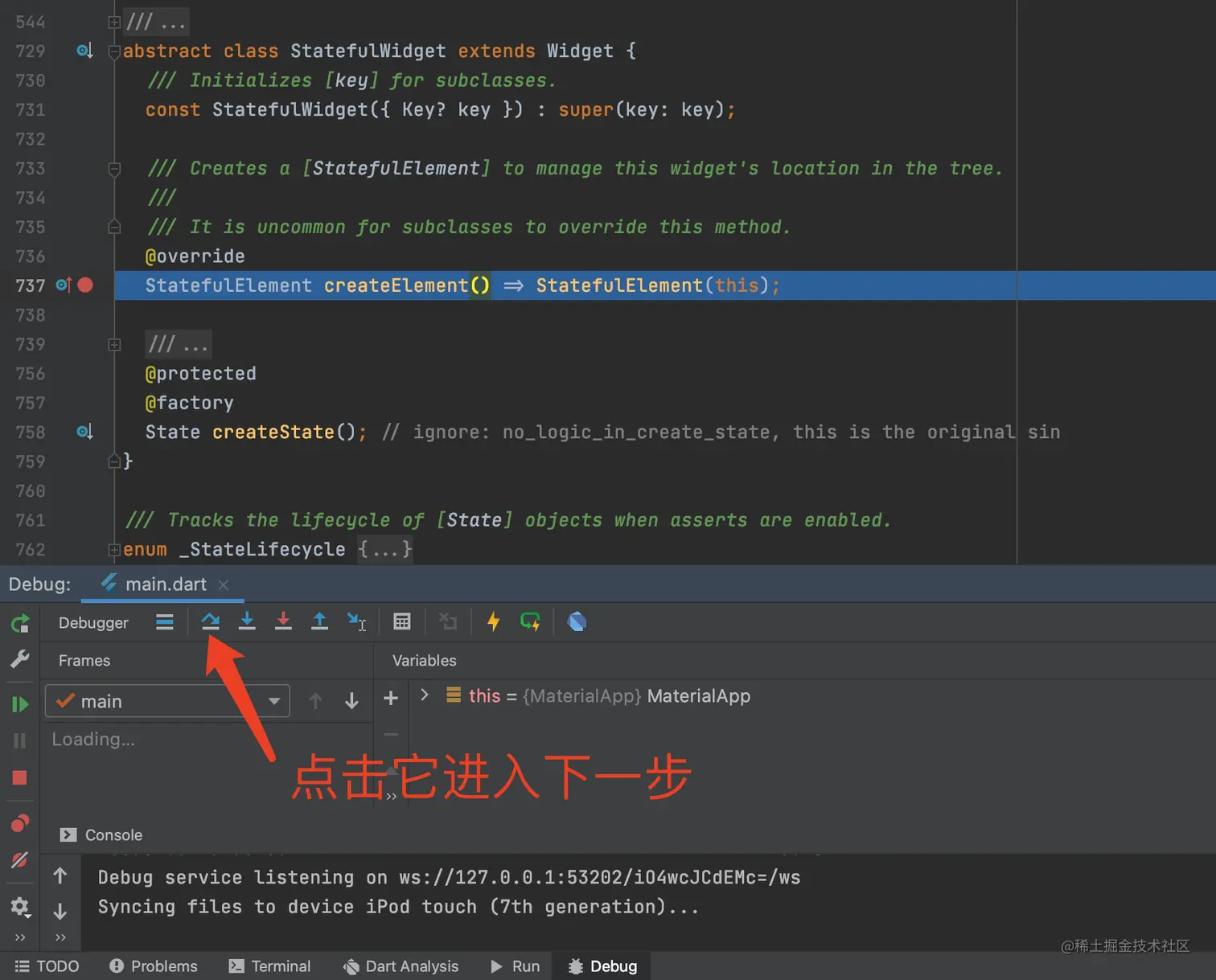

进入断点后，点击进入下一步


进入mount


查看mount注释

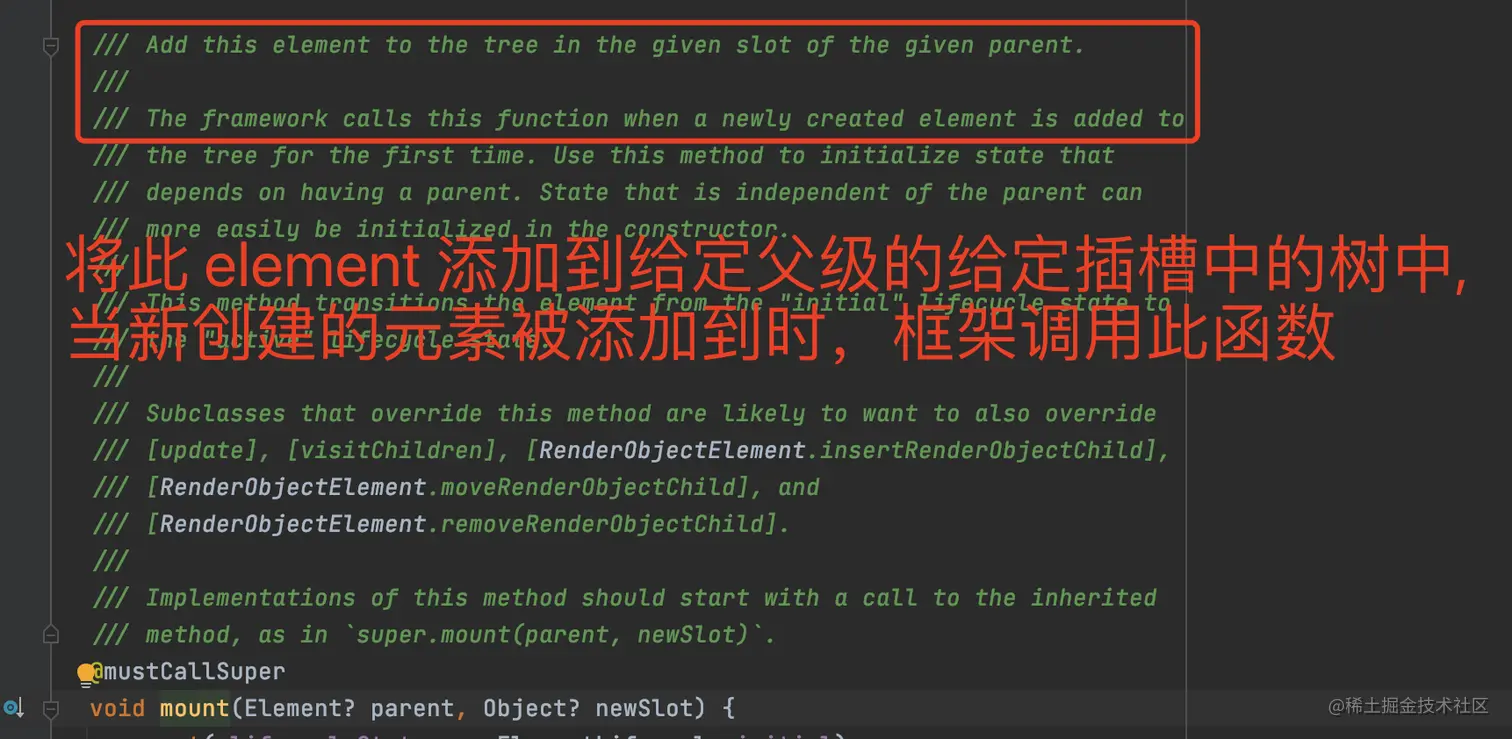

所以我们知道：有新的Element被添加到树时，框架会调用mount函数。

前面的铺垫是为了找到mount的注释，我们知道RenderObjectWidget才会创建三棵树。

RenderObjectWidget类的【createElement】方法和【createRenderObject】方法是抽象方法，所以我们来到它的子类MultiChildRenderObjectWidget下断点：

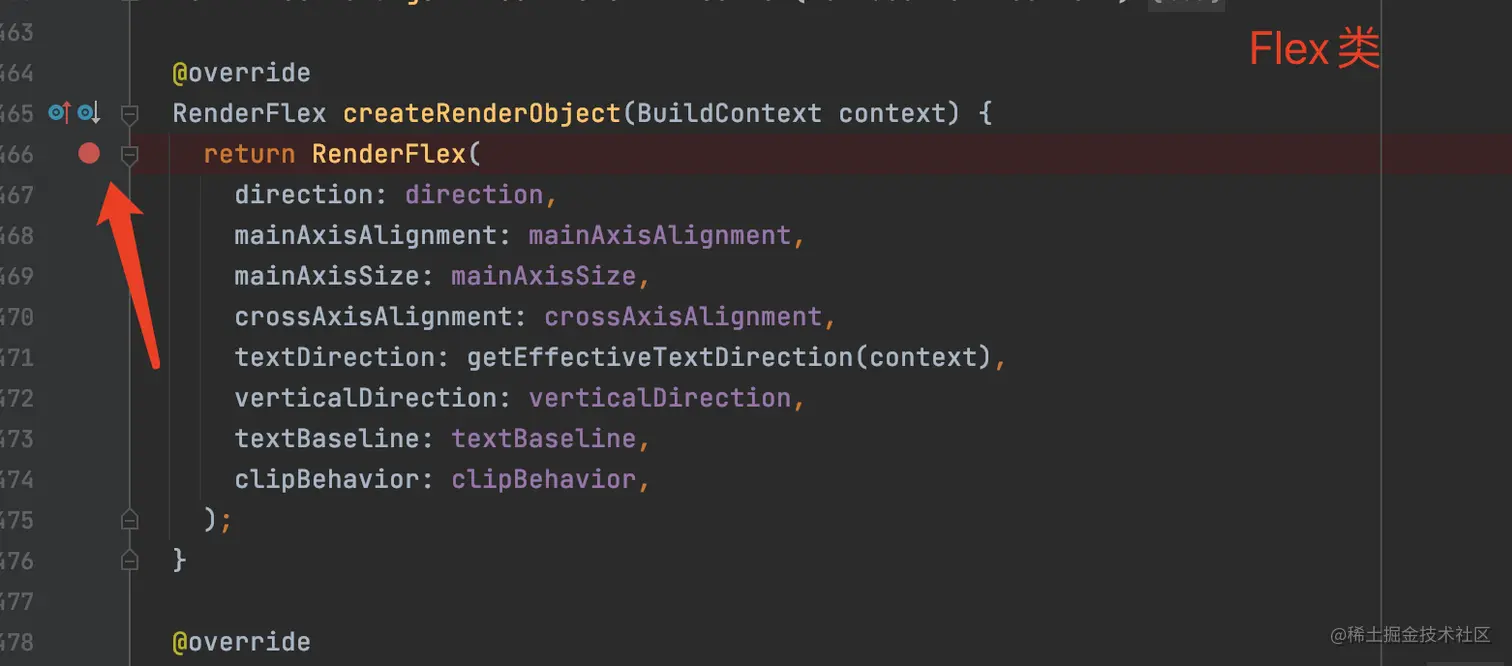

在MultiChildRenderObjectWidget没有实现【createRenderObject】方法，所以来到它的子类Flex下断点：

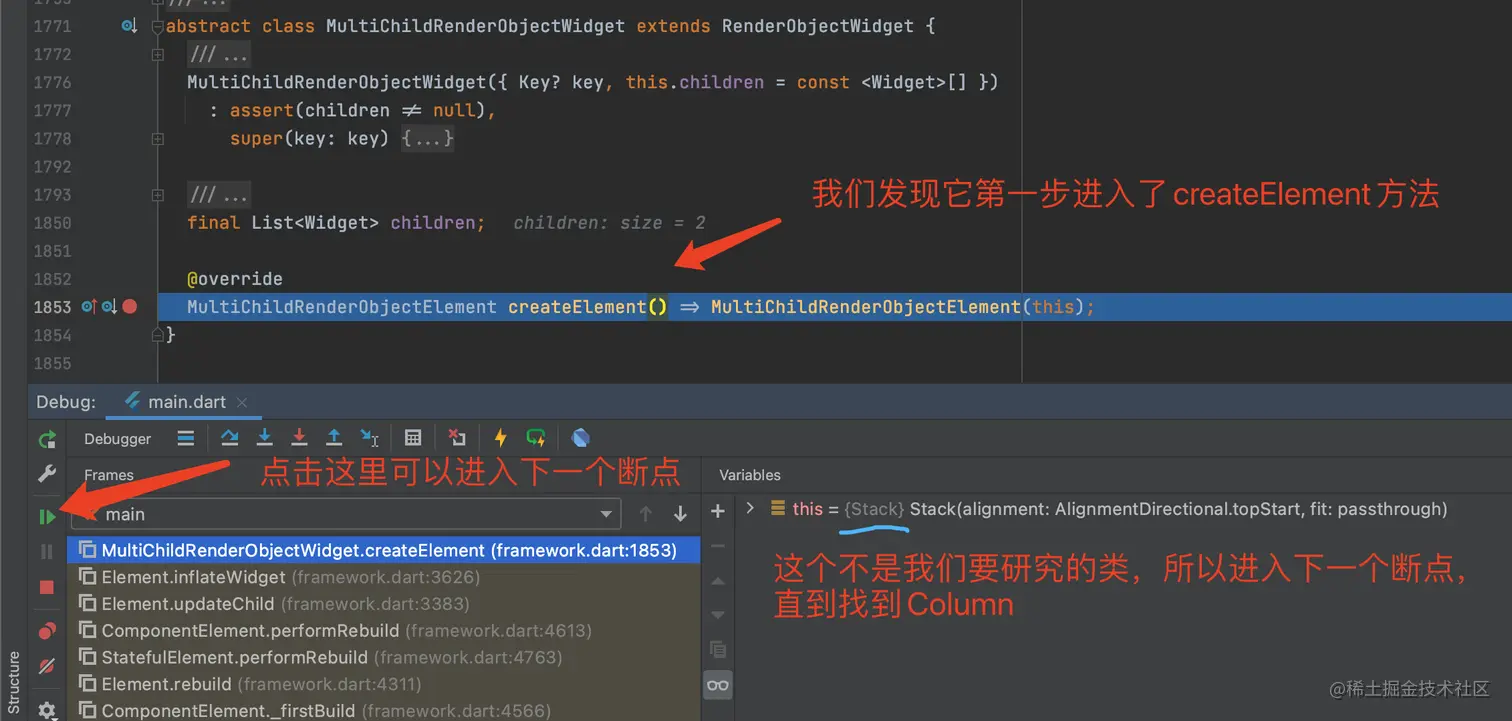

开启debug调试（这里以Column为例子），如果发现不是我们要探究的就下一步：

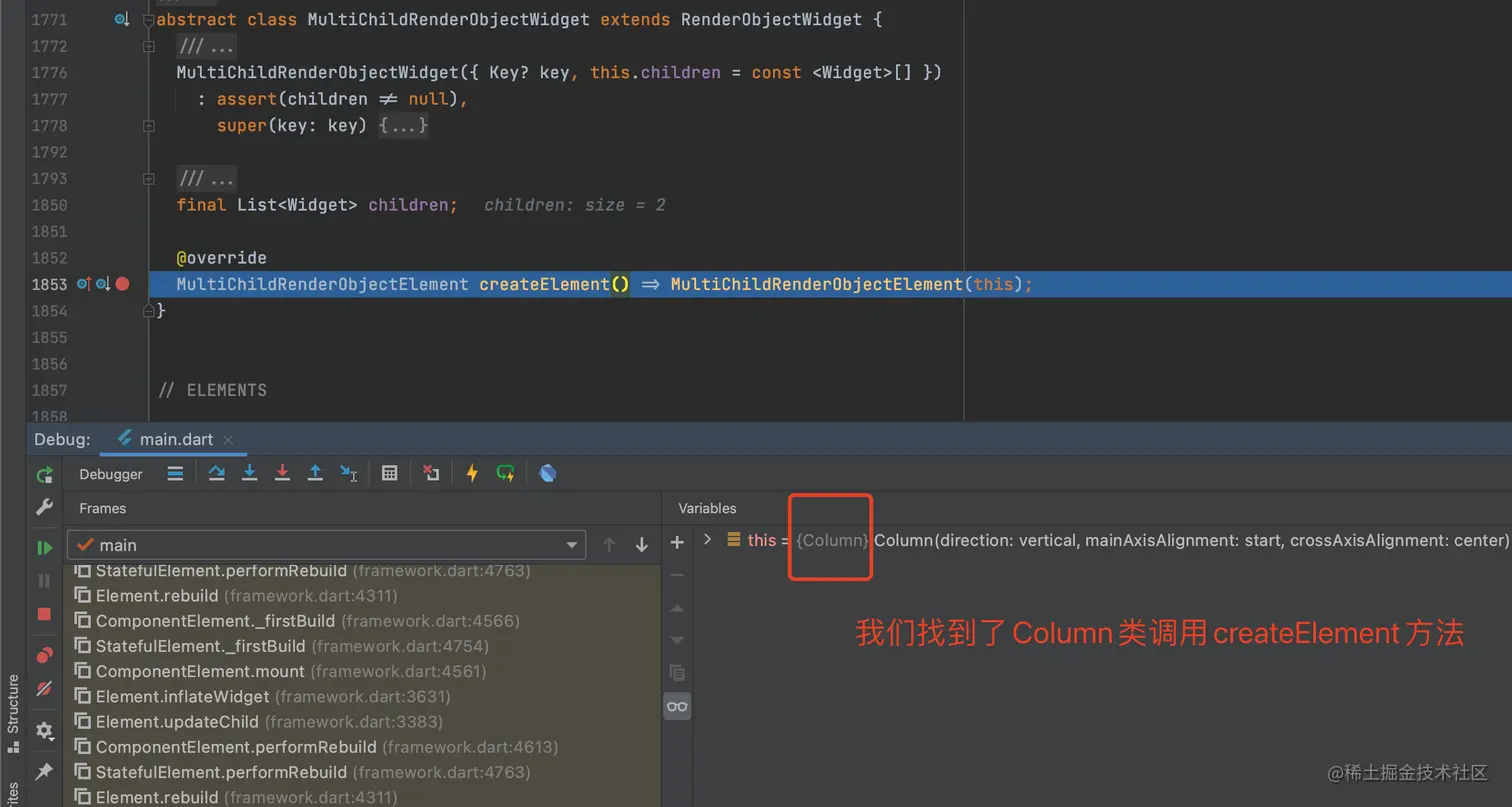

找到了Column真正调用【createElement】


继续放过断点，发现进入了方法Column的【createRenderObject】

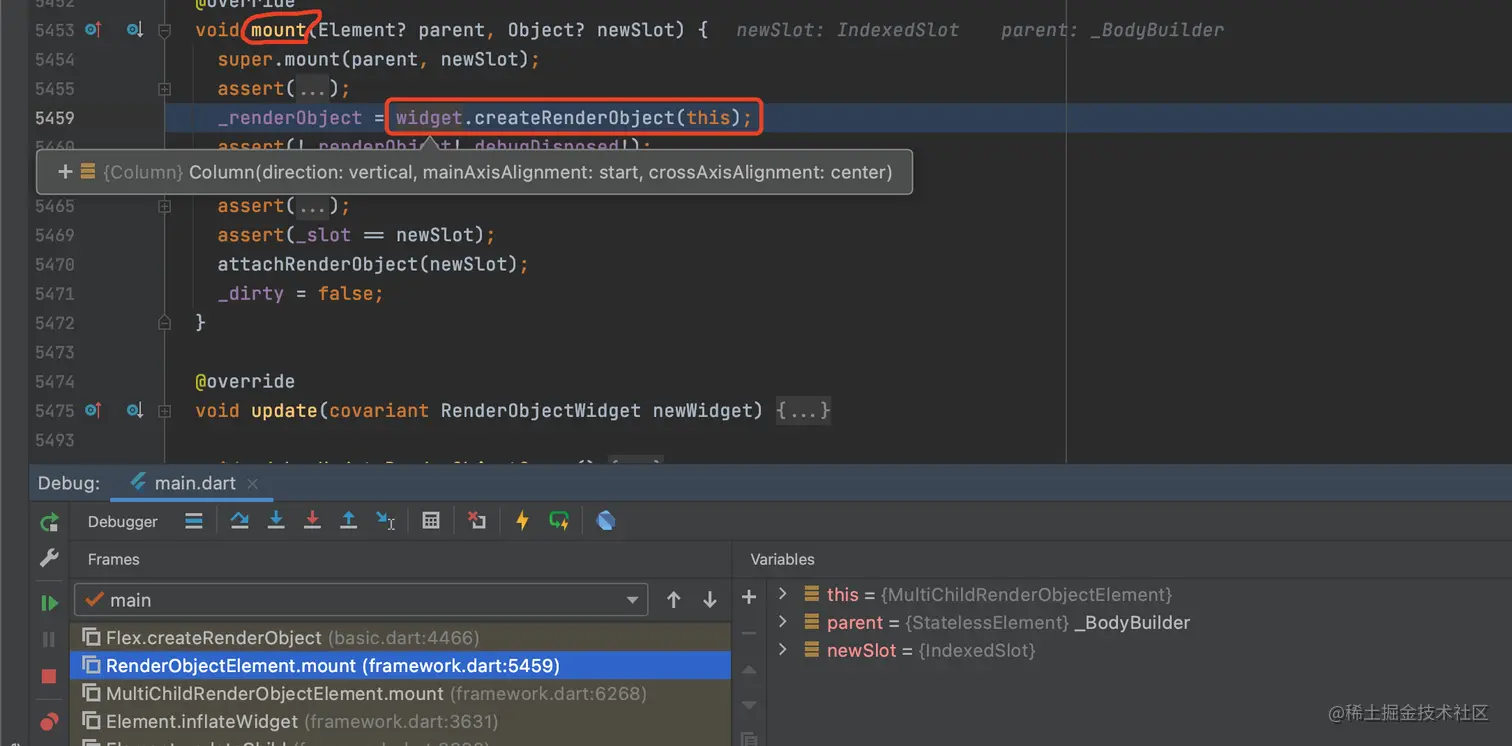

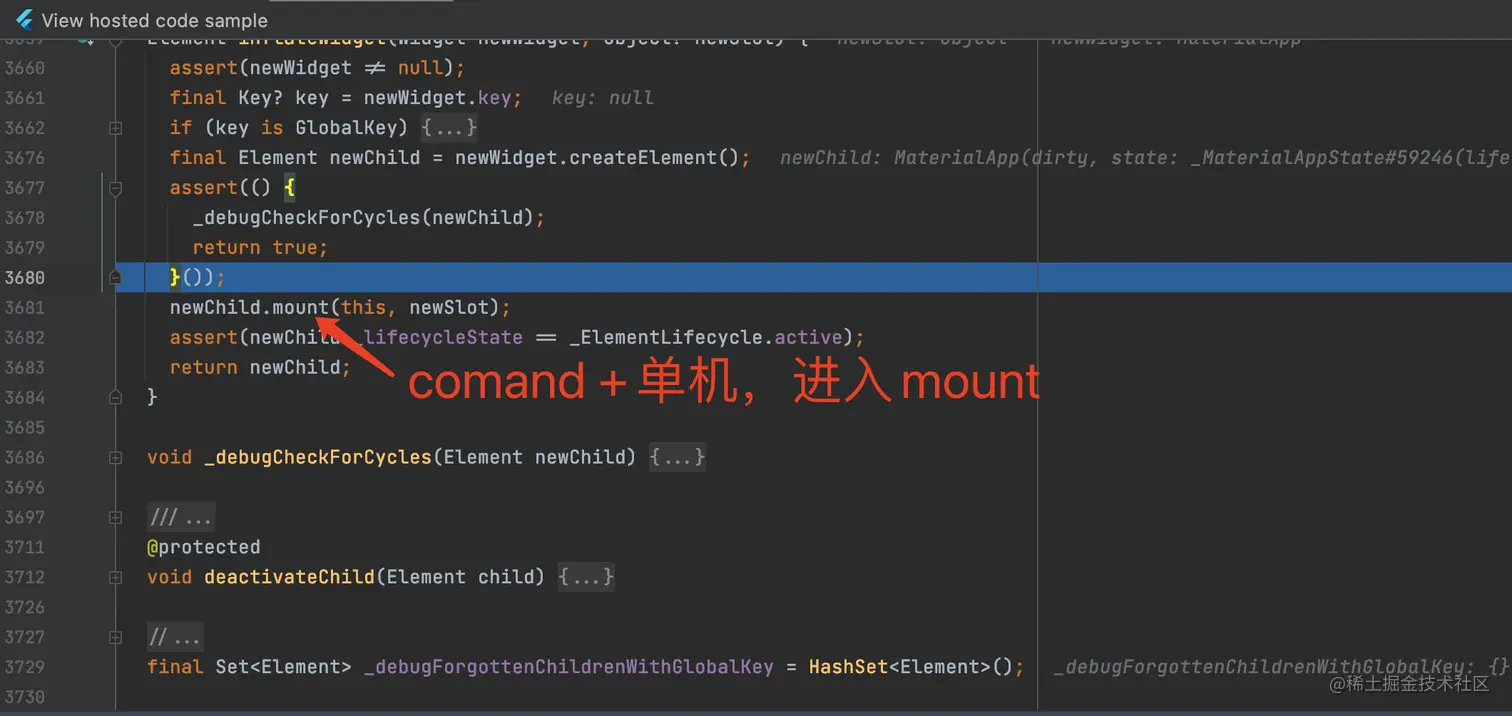

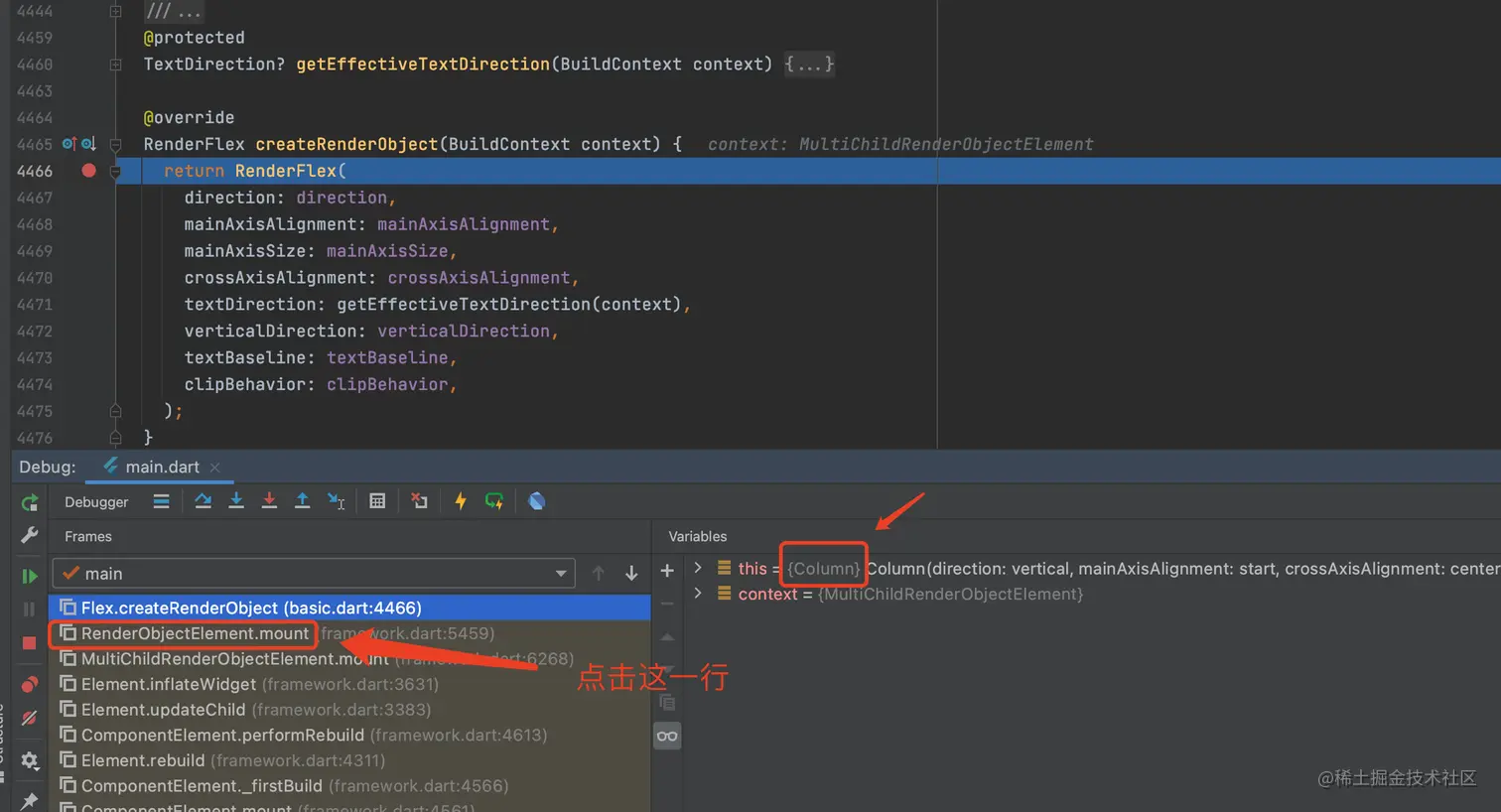

点击RenderObjectElement.mount (framework.dart:5459)这一行


我们前面分析过，当Element被创建并添加到树时，会调用mount方法，而上图【mount】方法里调用了一句代码：

_renderObject = widget.createRenderObject(this);

所以由此可见，【createRenderObject】是在【createElement】之后才被调用的；

结论：

  • Element和mount方法一一对应

  • 三棵树的创建先后顺序： Widget树-> Element树 -> Render树

1、调用Widget构造函数
2、Widget会调用【createElement】创建Element树，紧接着调用mount方法；
3、如果Widget继承自RenderObjectWidget，mount方法内部会调用【createRenderObject】创建Render树；
4、如果Widget不是继承自RenderObjectWidget，mount方法内部就不会调用【createRenderObject】

// 即：只有继承自RenderObjectElement的Element,才会去创建Render。

三棵树具体是干啥的？

了解了三棵树的创建顺序，但是我们不禁发声：这些树创建有啥用？

目前我们只知道，Element树的mount决定着要不要创建Render树。

StatelessWidget的build方法的调用过程


进入StatelessWidget

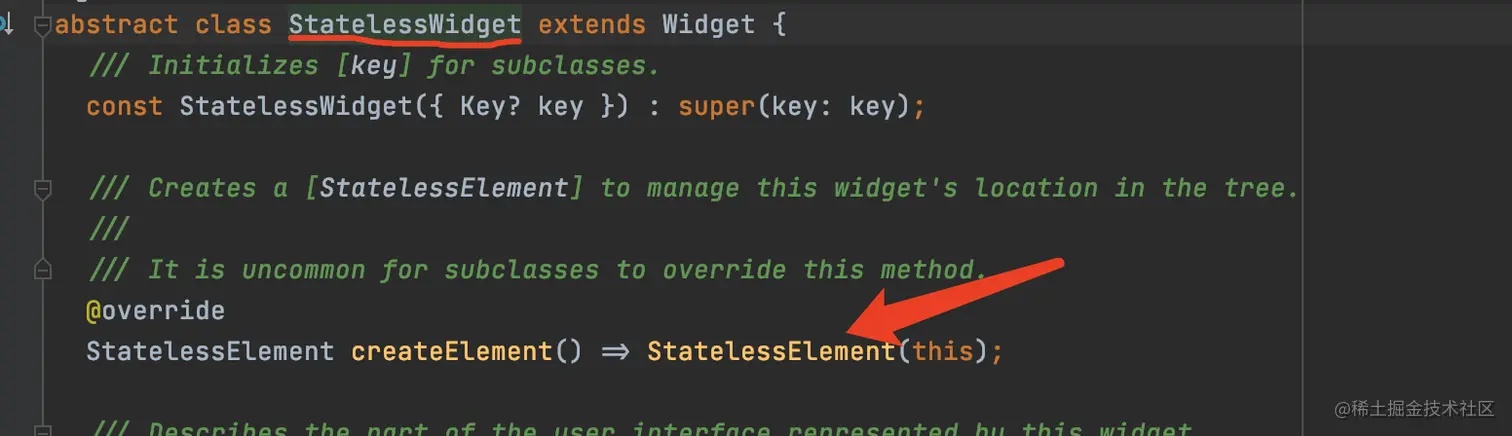

进入StatelessElement


进入ComponentElement


进入rebuild

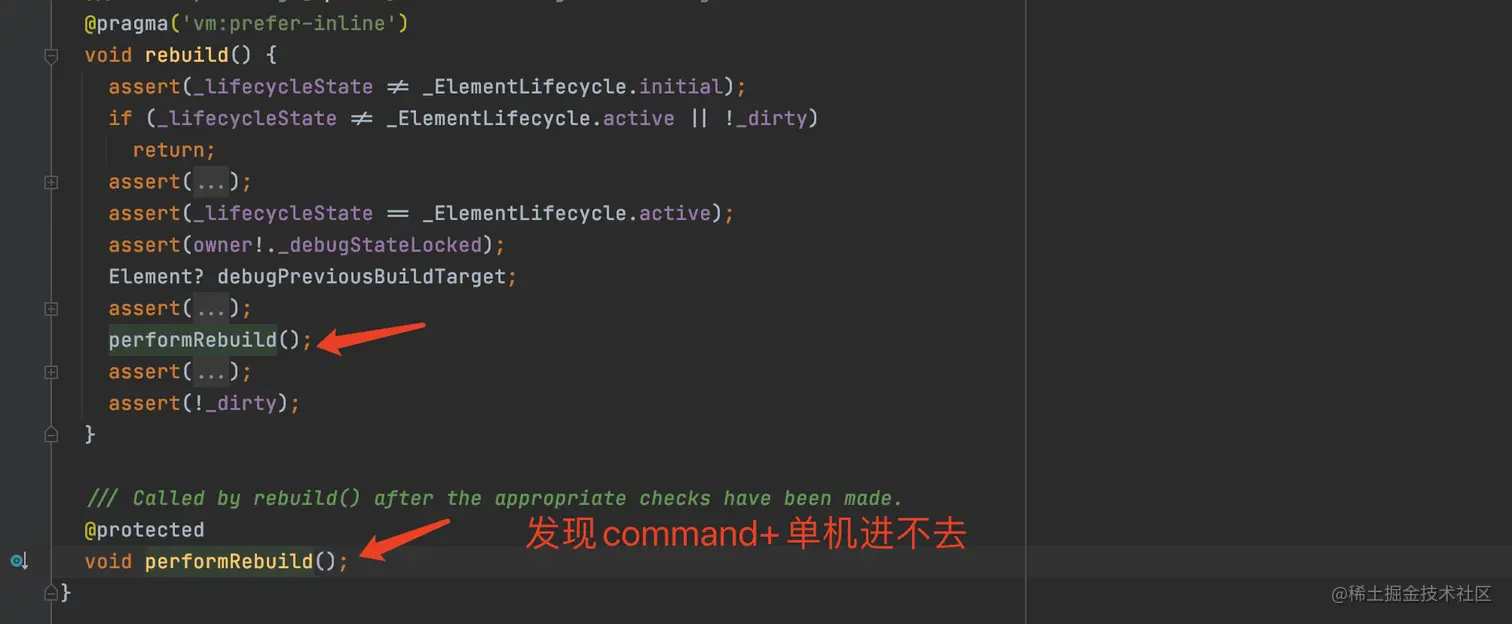

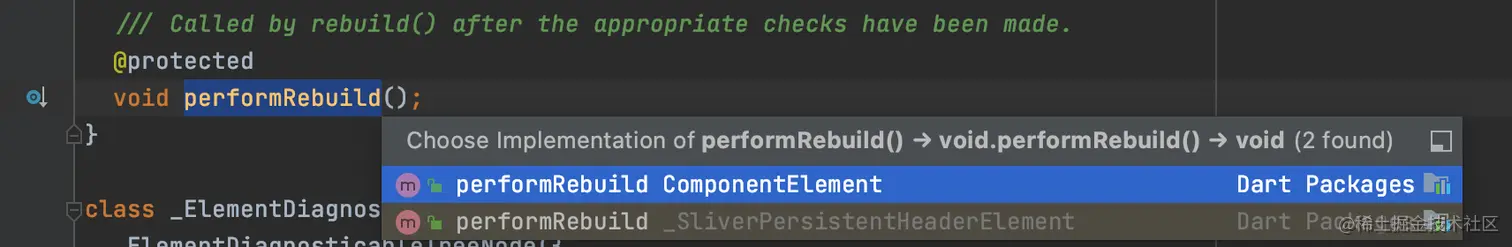

选中performRebuild，然后按住快捷键组合：command + option + B


选择（ComponentElement那个）进入

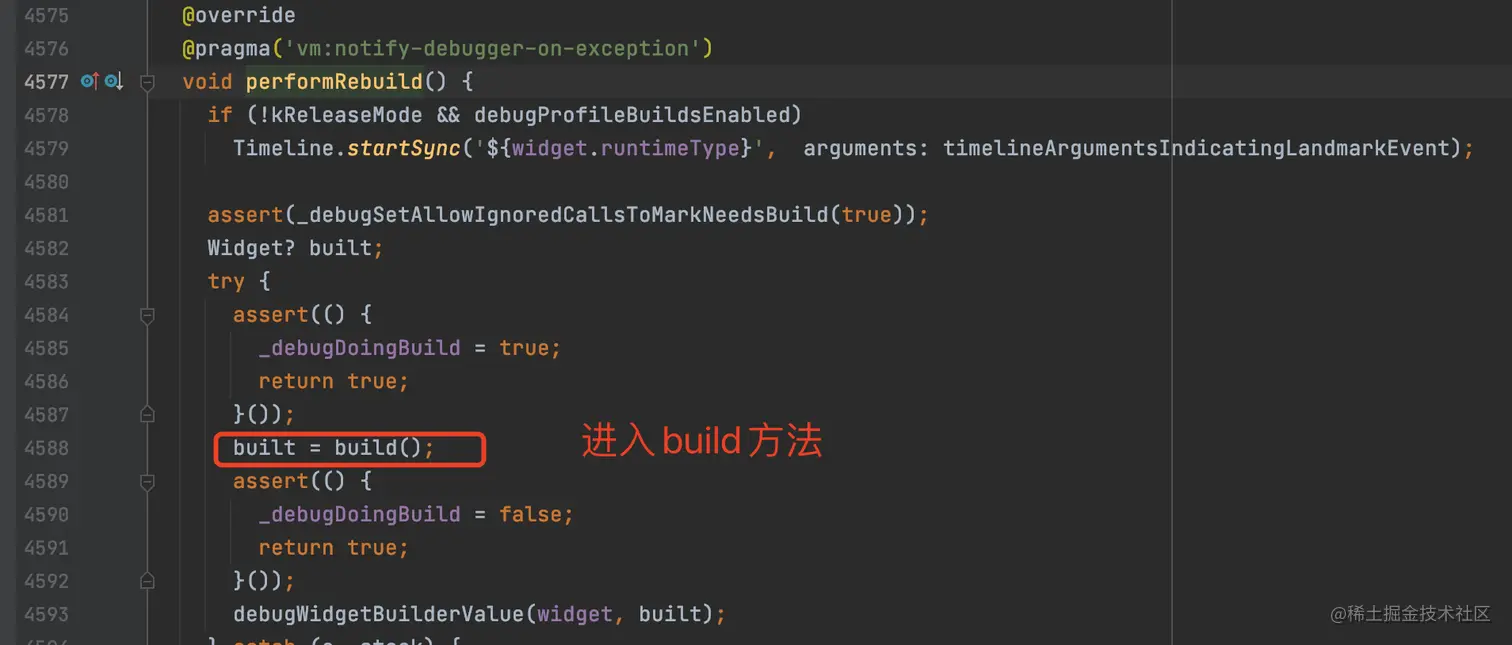

进入build，快捷键组合：command + option + B

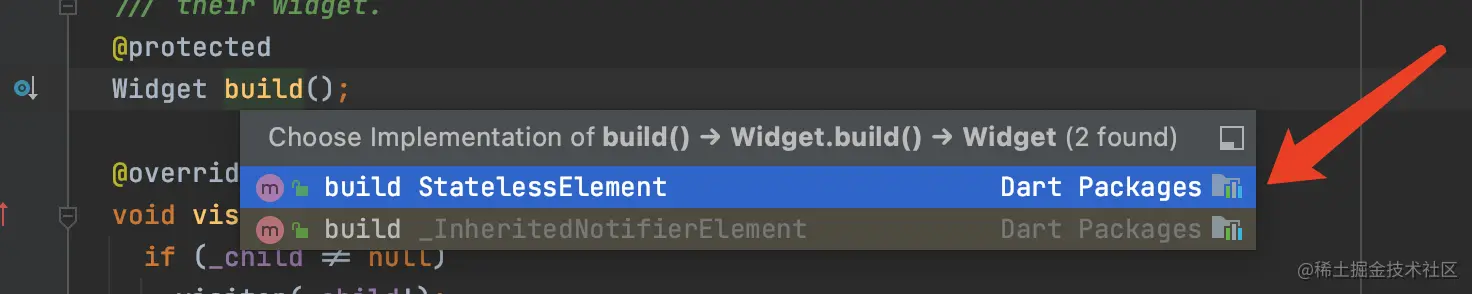

选择（StatelessElement那个）进入

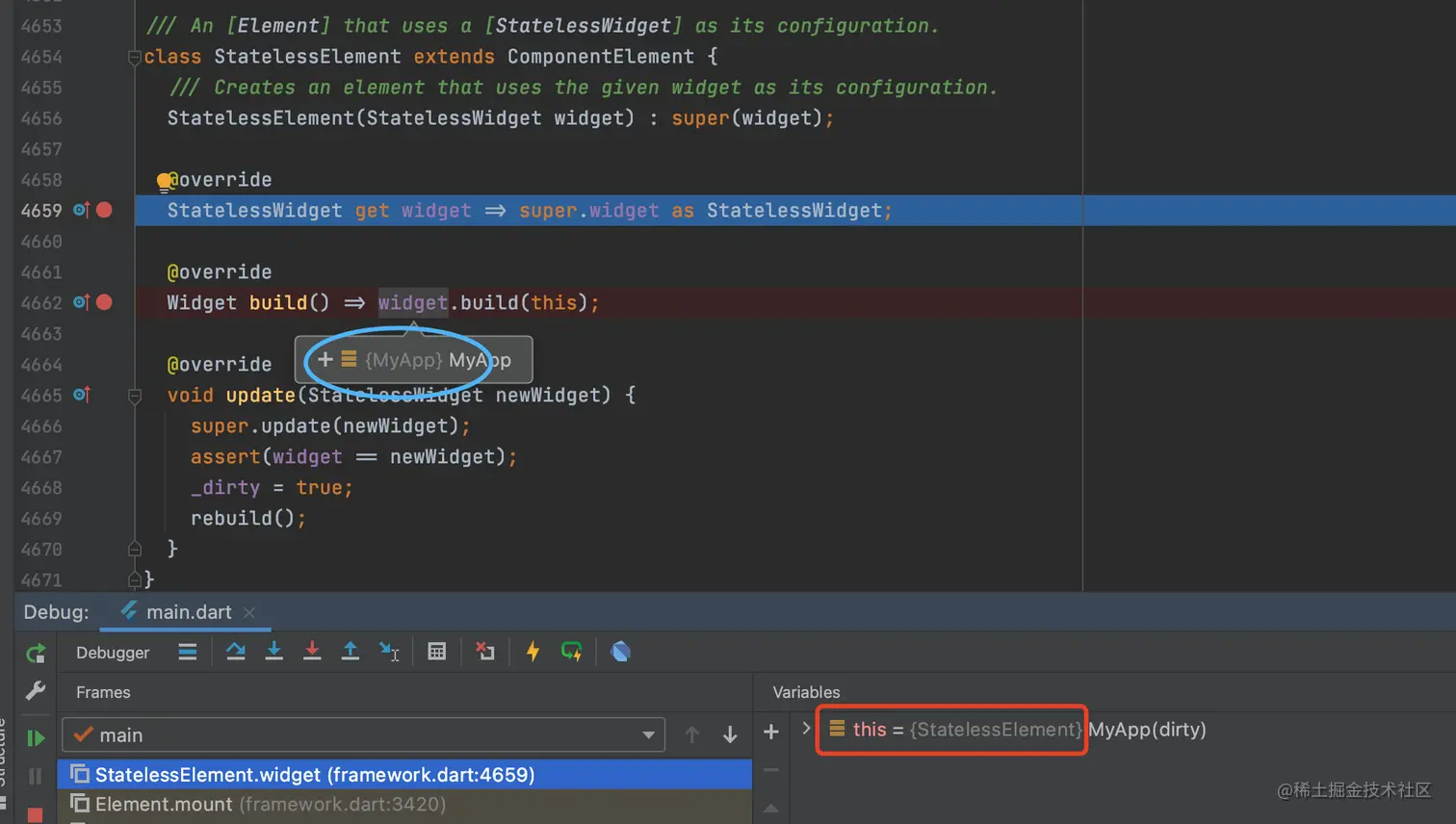

debug跑了下

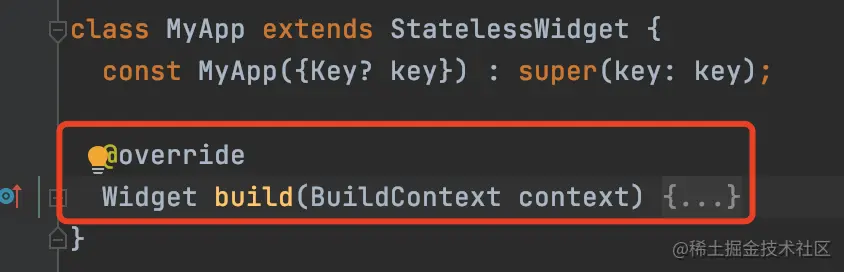

可以看出来，StatelessElement的build调用，实际上是调用自定义StatelessWidget（比如MyApp）的build方法，也就是这个方法


捋一下思路：

1、调用StatelessWidget构造函数
2、调用createElement方法
3、调用ComponentElement类的mount方法

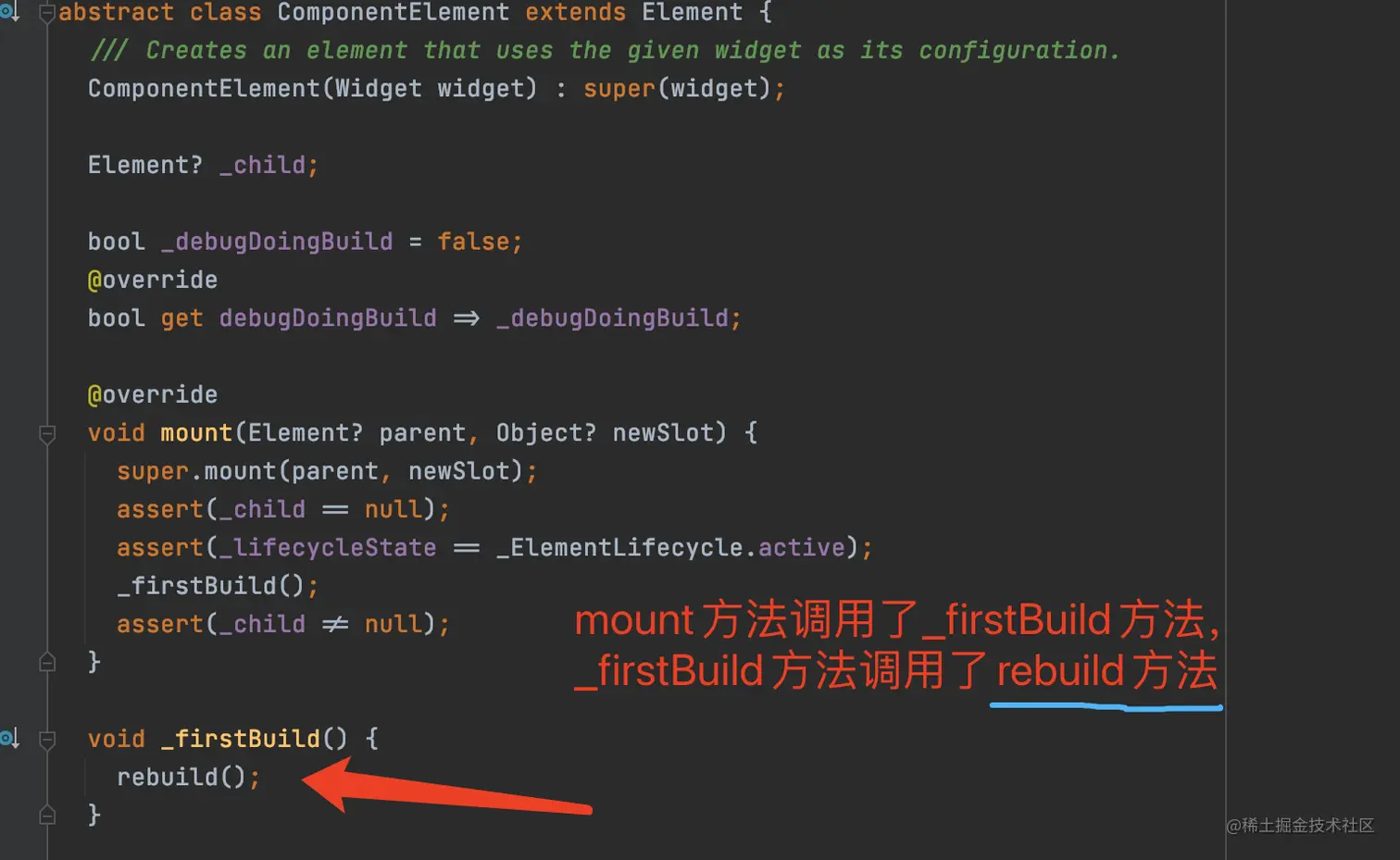

4、mount方法调用_firstBuild方法，也就是调用rebuild方法
5、rebuild方法调用ComponentElement类的performRebuild方法
6、performRebuild方法内部调用build()方法，build()方法在子类（StatelessElement）实现
7、StatelessElement类的build()方法在自定义StatelessWidget类实现（例如MyApp）,参数this是StatelessElement

// 【StatelessElement】继承自【ComponentElement】
// 即：StatelessWidget构造函数 -> createElement -> Element调用build(Element)

StatefulWidget的build方法的调用过程

进入StatefulWidget


进入StatefulElement

// 去掉了assert断言，代码省略部分用...
class StatefulElement extends ComponentElement {
    StatefulElement(StatefulWidget widget)
        : _state = widget.createState(),
          super(widget) {
    state._element = this;
    state._widget = widget;//标记1
    }
    @override
    Widget build() => state.build(this);
    ...
}

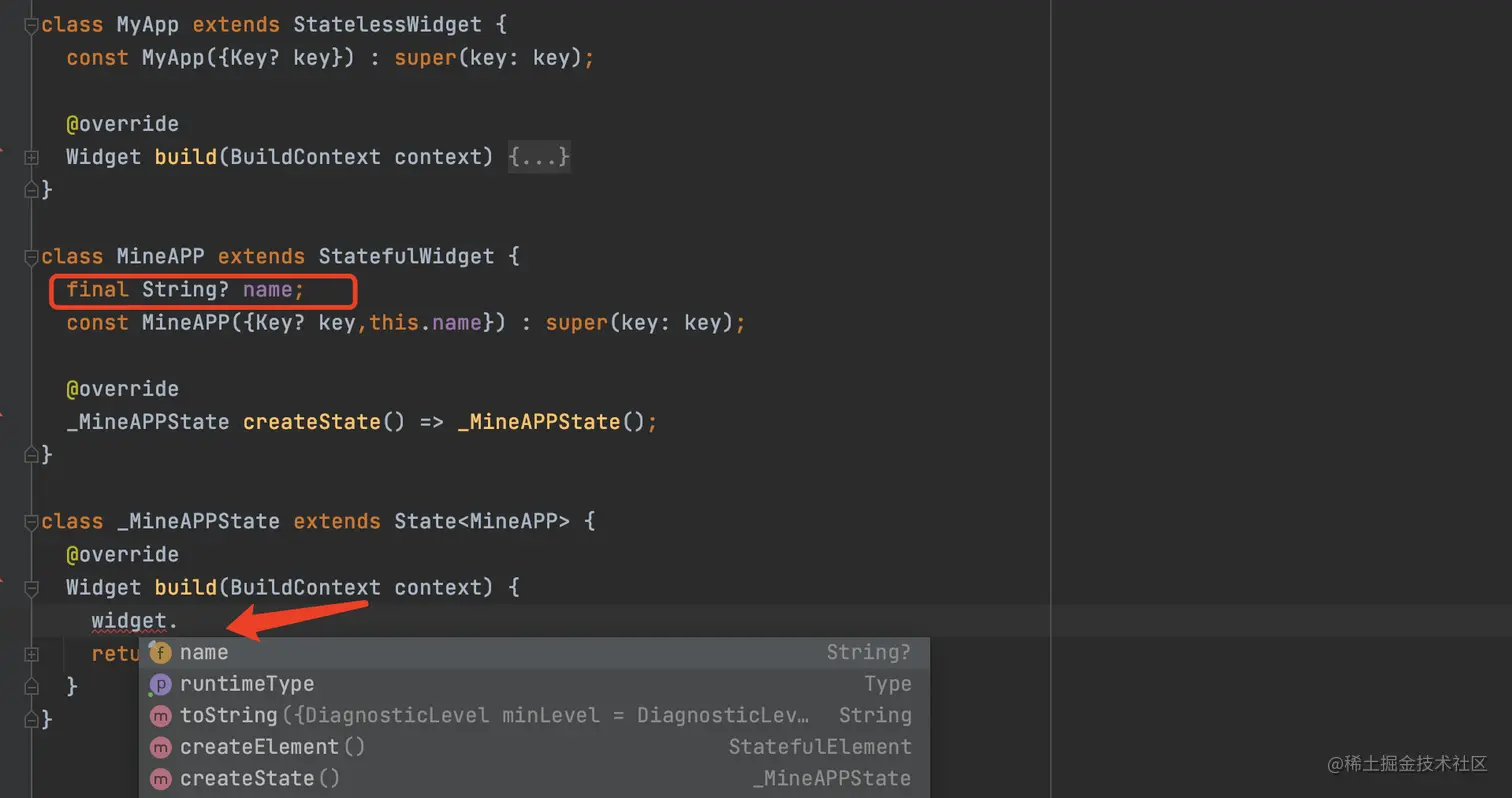

【标记1】这行代码说明，state保存了StatefulWidget对象，所以在我们平时写代码的时候，可以在State类里通过【widget】去访问StatefulWidget里定义的成员变量。比如：


发现相比StatefulWidget，这里多了一步创建_state

 _state = widget.createState()

而调用build方法，中间部分跟StatelessWidget差不多，最后还是会通过state.build(this)去调用（this指的是StatefulElement）。

总结：

1、调用StatefulWidget构造函数
2、调用createElement方法，内部创建_state对象，_state对象保存了当前StatefulWidget对象
3、调用ComponentElement类的mount方法
4、mount方法调用_firstBuild方法，也就是调用rebuild方法
5、rebuild方法调用ComponentElement类的performRebuild方法
6、performRebuild方法内部调用build()方法，build()方法在子类（StatefulElement）实现
7、StatefulElement类的build()方法在自定义的State类实现（例如_MineAPPState）,参数this是StatefulElement

// 【StatefulElement】继承自【ComponentElement】
// 即：StatefulWidget构造函数 -> createElement -> _state调用build(Element)
