DataBinding基础(一)

WAsbry
149 阅读9分钟

常见架构模式

  • MVC：

    • 在2011 2012时期广泛使用

    • 为什么是MVC模式

      • 由工程结构决定：

        • res：作View 层，
        • src中的Activity作控制层，所以是MVC架构

    • 缺点：

      • 承担View，控制，模型
      • 过于臃肿
      • 没有单一职责
      • 耦合度高
      • 扩展性不好
      • 管理混乱

  • MVP：Activity只做View层，引入P层(Presenter)

    • 特点：分层清晰

    • 实现过程：View->P->View：

      • 实例：

        • 做登录功能，用户点击按钮后，Activity将信息提交给P层，P层在提交给服务器，然后将服务器返回的信息回馈给View层（Activity）接口回调

    • 弊端：

      • 接口地狱：凡是P层的模型数据需要返回给View层均通过接口回调

  • MVVM：Activity：View层；P层换成VM层(ViewModel层)：VM层实现ViewModel会更好用，不实现也不存在

    • 引用DataBinding实现V层与VM层的双向绑定

      • 这是两条单向的路：点击V层会触发VM层；修改VM层会影响V层

    • 问题：DataBinding属于MVVM上？

      • DataBinding是一个工具集，独立于架构模式；
      • 只不过大部分情况下，MVVM都会使用DataBinding；小部分情况下MVP也可以使用DataBinding；但是MVC基本就不用
      • DataBinding比MVVM出现得早

    • JetPack组件库中的ViewModel和MVVM中的VM层是两回事

      • 前者是组件库，是工具集；
      • 后者是架构之一

    • 那个设计模式最好？

      • 没有最好，只有适合；

      • MVC：适合与小项目，一两个人的，在Activity中能处理好就行

      • MVP：项目太大(编译就有8分钟)，需要分层非常清晰(开发的人太多了)

      • MVVM：界面更新频繁(网易云音乐，腾讯视频)

        • 可以启用DataBinding+ViewModel+LiveData+LifeCycle实现数据驱动开发

DataBinding_Java版本实现数据驱动UI

  • 设计思路：实现数据驱动UI

    • 分层：

      • Activity作为控制层
      • JavaBean作为Model层
      • 布局文件作为View层

    • 实现效果：在Activity中开启对JavaBean属性修改，同时界面更新

  • 环境准备：

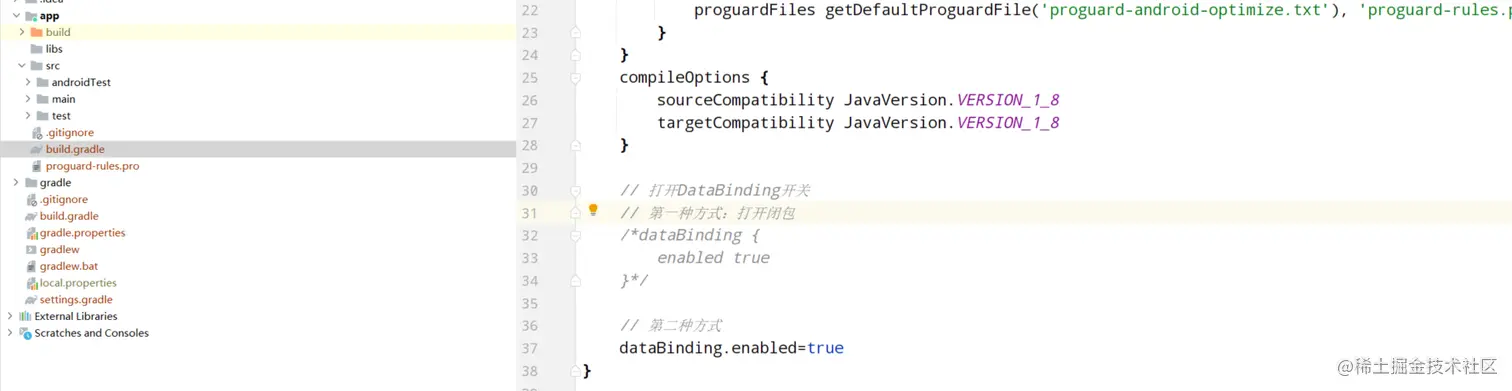

    • 打开dataBinding开关：两种打开方式

      image-20211218145222284

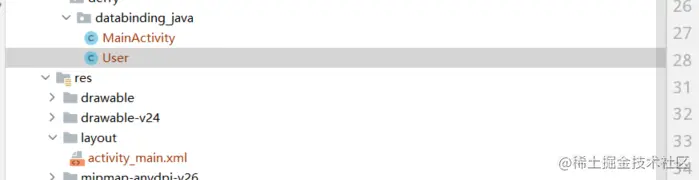

  • 工程结构：

    image-20211218160634554

  • 编写Model层(JavaBean)：User类

    • 继承BaseObservable类：这个类就拥有DataBinding的能力了

       public class User extends BaseObservable

    • 编写字段：待会就更新这个

       private String name;
 private String pwd;

    • 添加对应的get/set方法

      • 在get方法上添加注解：@Bindable(这样子要规范一点)

        • 在BR文件中生成对应属性的数值标记：用于一个整数值指定


        • 在User中进行BR文件的引用：


      • 在set方法内添加：notifyPropertyChanged

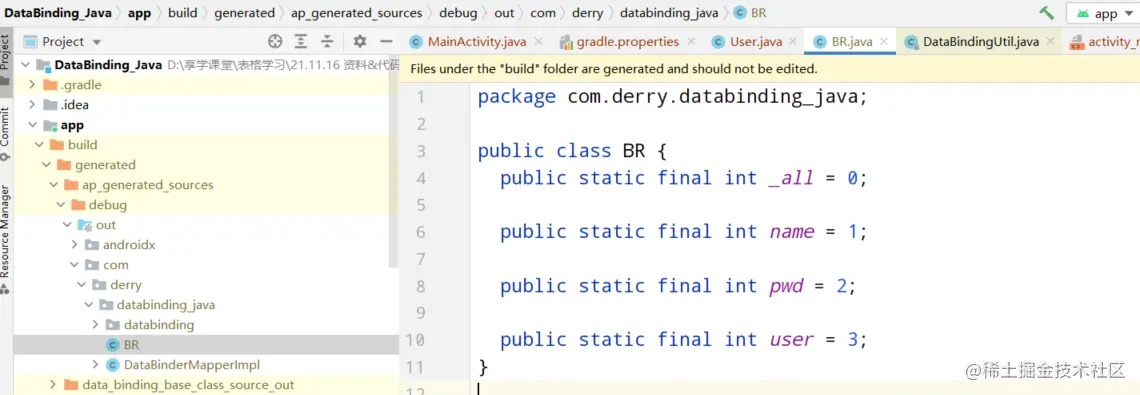

        • 会自动生成BR文件(但是要等编译了才能用)
        • APT技术：字节码插桩

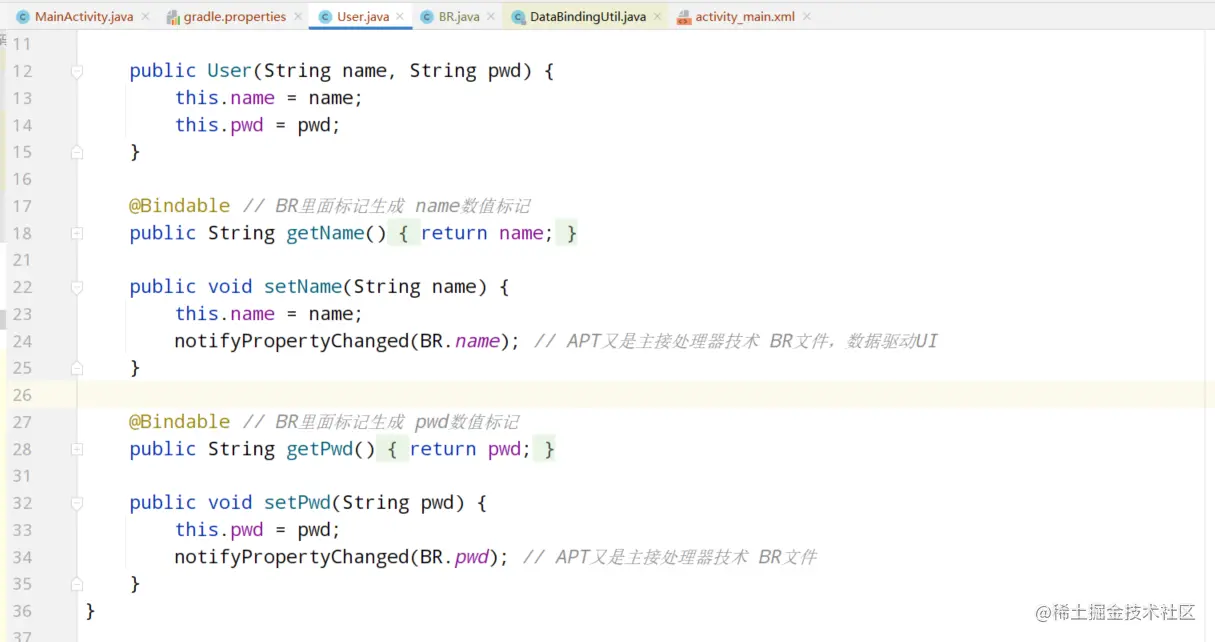

    • 完整代码：User

       package com.derry.databinding_java;
 ​
 import androidx.databinding.BaseObservable;
 import androidx.databinding.Bindable;
 ​
 // Model层
 public class User extends BaseObservable {
 ​
     private String name;
     private String pwd;
 ​
     public User(String name, String pwd) {
         this.name = name;
         this.pwd = pwd;
     }
 ​
     @Bindable // BR里面标记生成 name数值标记
     public String getName() {
         return name;
     }
 ​
     public void setName(String name) {
         this.name = name;
         notifyPropertyChanged(BR.name); // APT又是主接处理器技术 BR文件，数据驱动UI
     }
 ​
     @Bindable // BR里面标记生成 pwd数值标记
     public String getPwd() {
         return pwd;
     }
 ​
     public void setPwd(String pwd) {
         this.pwd = pwd;
         notifyPropertyChanged(BR.pwd); // APT又是主接处理器技术 BR文件
     }
 }

  • 使用DataBinding管理布局：管理布局中所有的控件

    • 使用：将鼠标悬停在activity_main.xml文件的最外标签上，第一个提示

      • 将布局文件分为两半：

        • 不拆，会崩掉的
        • Android系统是不认识的；

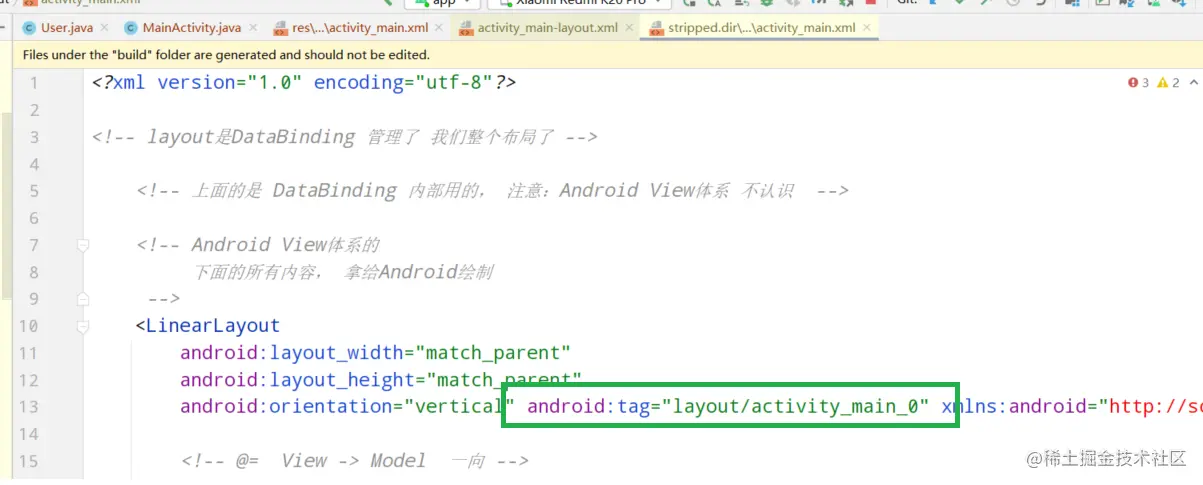

      • 拆开后会增加一个tag的

        image-20211218154904262

        • 上面一半是拿给DataBinding使用的，Android是无法解析的

          • 动态注入了Tag：寻找控件
          • 其实上面由activity_main.xml上一半生成的，但是也会有xml下面的

        • 下面一半，用于Android解析，绘制View使用的

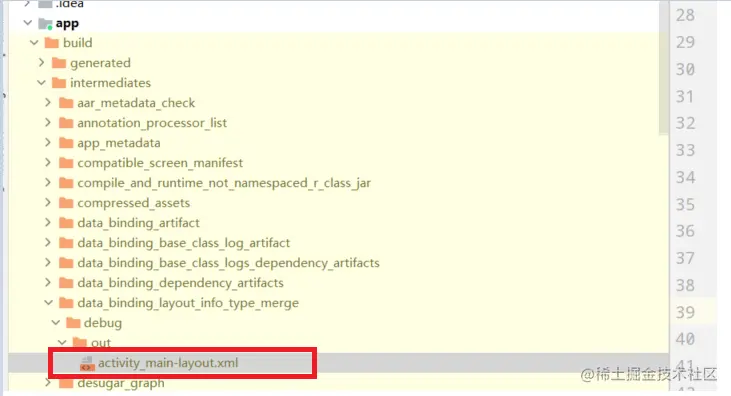

      • activity_main.xml布局拆分后的位置

        • 上面一半：交给DataBinding进行布局管理的，这部分Android是不认识的

      • 下面一半在这里：

        image-20211218162047693

    • 布局文件代码展示：拆分后的activity_main.xml

       <?xml version="1.0" encoding="utf-8"?>
 ​
 <!-- layout是DataBinding 管理了 我们整个布局了 -->
 <layout xmlns:android="http://schemas.android.com/apk/res/android"
     xmlns:app="http://schemas.android.com/apk/res-auto"
     xmlns:tools="http://schemas.android.com/tools">
 ​
     <data>
         <!-- 不要被迷惑了，不是反射 -->
         <!-- setUser函数  setAa -->
         <variable
             name="user"
             type="com.derry.databinding_java.User" />
     </data>
     <!-- 上面的是 DataBinding 内部用的， 注意：Android View体系 不认识  -->
 ​
     <!-- Android View体系的
          下面的所有内容， 拿给Android绘制
      -->
     <LinearLayout
         android:layout_width="match_parent"
         android:layout_height="match_parent"
         android:orientation="vertical">
 ​
         <!-- @=  View -> Model  一向 -->
         <!-- EditText -->
         <EditText
             android:id="@+id/tv1"
             android:layout_width="wrap_content"
             android:layout_height="wrap_content"
             android:text="@={user.name}"
             android:textSize="50sp" />
 ​
         <EditText
             android:id="@+id/tv2"
             android:layout_width="wrap_content"
             android:layout_height="wrap_content"
             android:text="@={user.pwd}"
             android:textSize="50sp" />
     </LinearLayout>
 ​
 </layout>

  • 编写控制层：MainActivity(使用DataBinding技术奖Model层与View层进行绑定)

    • 实现效果：在子线程中，更新JavaBean(Model层)的属性，在View层(界面上可以看到)

    • 实现细节：

      • 加载布局文件activity_main.xml

         final ActivityMainBinding binding = DataBindingUtil.setContentView(this, R.layout.activity_main);

        • 跟ViewModel类似：

          • 以布局为对象，自动生成一个类：ActivityMainBinding
          • 点击这个类(CTRL+鼠标左键)就会跳转到对应的布局文件：activity_main.xml

      • 建立绑定关系：

         binding.setUser(user); // 必须要建立绑定关系，否则没有任何效果

      • 子线程更新数据

         new Thread(new Runnable() {
     @Override
     public void run() {
         for (int i = 0; i < 5; i++) {
             try {
                 Thread.sleep(1000);
                 user.setName(user.getName() + "第"+i+"次"); // view.setText(text);
                 user.setPwd(user.getPwd() + "第"+i+"次");
             } catch (InterruptedException e) {
                 e.printStackTrace();
             }
         }
     }
 }).start();

    • 完整代码：MainActivity

       package com.derry.databinding_java;
 ​
 import androidx.appcompat.app.AppCompatActivity;
 import androidx.databinding.DataBindingUtil;
 ​
 import android.os.Bundle;
 ​
 import com.derry.databinding_java.databinding.ActivityMainBinding;
 ​
 //Activity作控制
 public class MainActivity extends AppCompatActivity {
 ​
     User user;
 ​
     @Override
     protected void onCreate(Bundle savedInstanceState) {
         super.onCreate(savedInstanceState);
         // setContentView(R.layout.activity_main);
 ​
         final ActivityMainBinding binding = DataBindingUtil.setContentView(this, R.layout.activity_main);
 ​
         user = new User("用户名更新：", "密码更新：");
         binding.setUser(user); // 必须要建立绑定关系，否则没有任何效果
 ​
 ​
         // Model（修改Model的数据）  ---> View（UI的控件就DataBinding自动刷新）  一向 更新数据驱动UI
         new Thread(new Runnable() {
             @Override
             public void run() {
                 for (int i = 0; i < 5; i++) {
                     try {
                         Thread.sleep(1000);
                         //Model--->View：数据驱动UI
                         user.setName(user.getName() + "第"+i+"次"); // view.setText(text);
                         user.setPwd(user.getPwd() + "第"+i+"次");
                     } catch (InterruptedException e) {
                         e.printStackTrace();
                     }
                 }
             }
         }).start();
 ​
 //        user.setName("888");
     }
 }

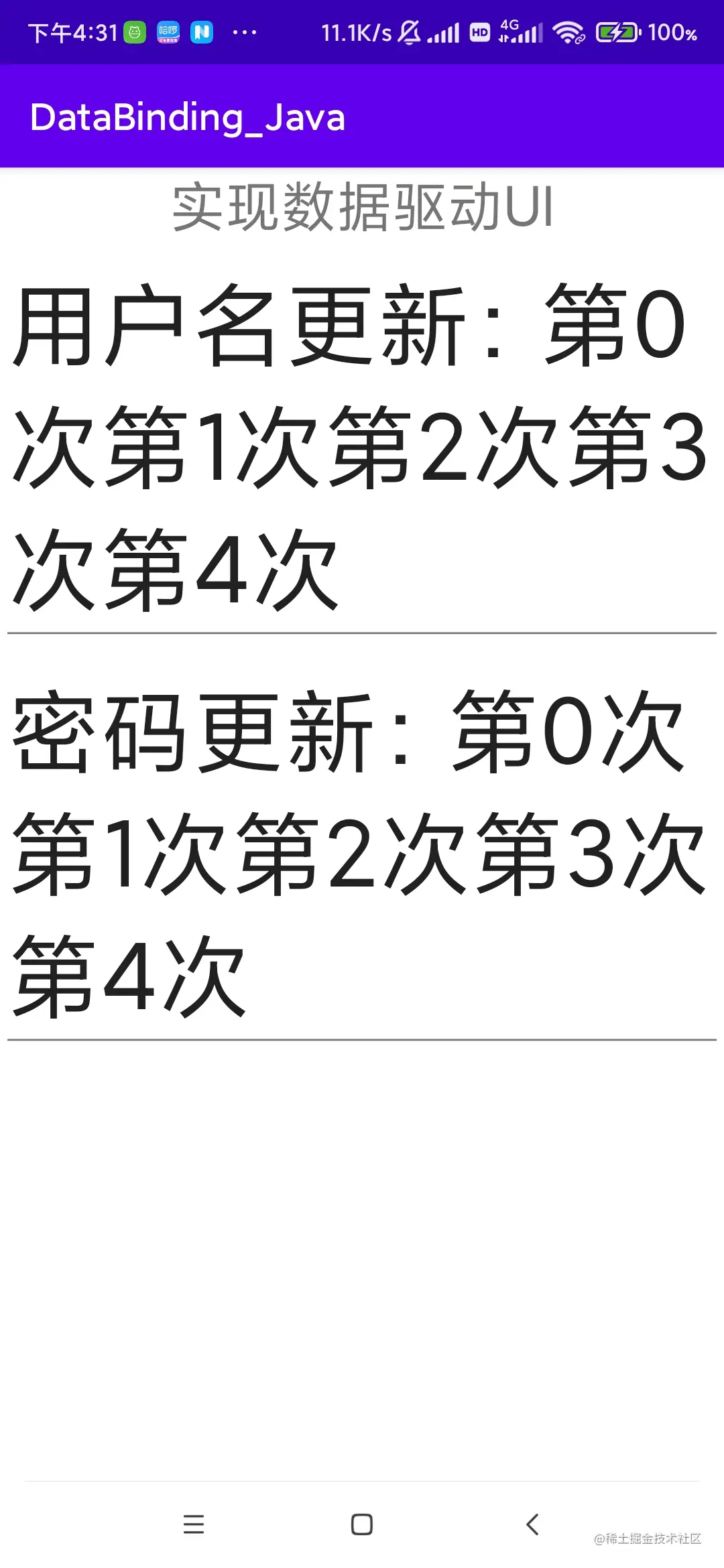

  • 运行效果：每间隔一秒，界面刷新一次

    image-20211218163244614


  • 错误排查：

    • 查布局：

      • DataBinding使用APT技术会对布局进行全盘扫描，布局出错，处处报错

    • 全盘加载

      • 这个就很坑，有些时候DataBinding就是加载不出来，但是重启AS就好了

    • 需要编译一下才行

  • DataBinding的弊端

    • 之前是很卡，并且项目布局越大，越卡（宁愿用MVP陷入接口地狱，也不用DataBinding）

DataBinding实现双向绑定(Kotlin 版本)先实现数据驱动UI

  • 分层：

    • model层：StudentInfo
    • 控制层：MainActivity
    • View层：activity_main.xml

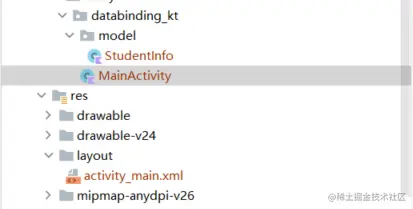

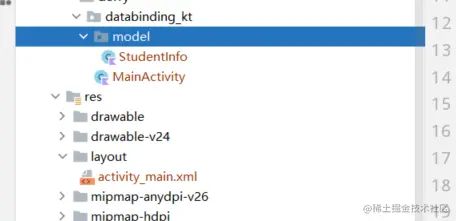

  • 工程结构：

    image-20211218165512357

  • 编写model层：StudentInfo

    • 仿照java版本出错

      • 继承BaseObservable类

      • 为get添加注解

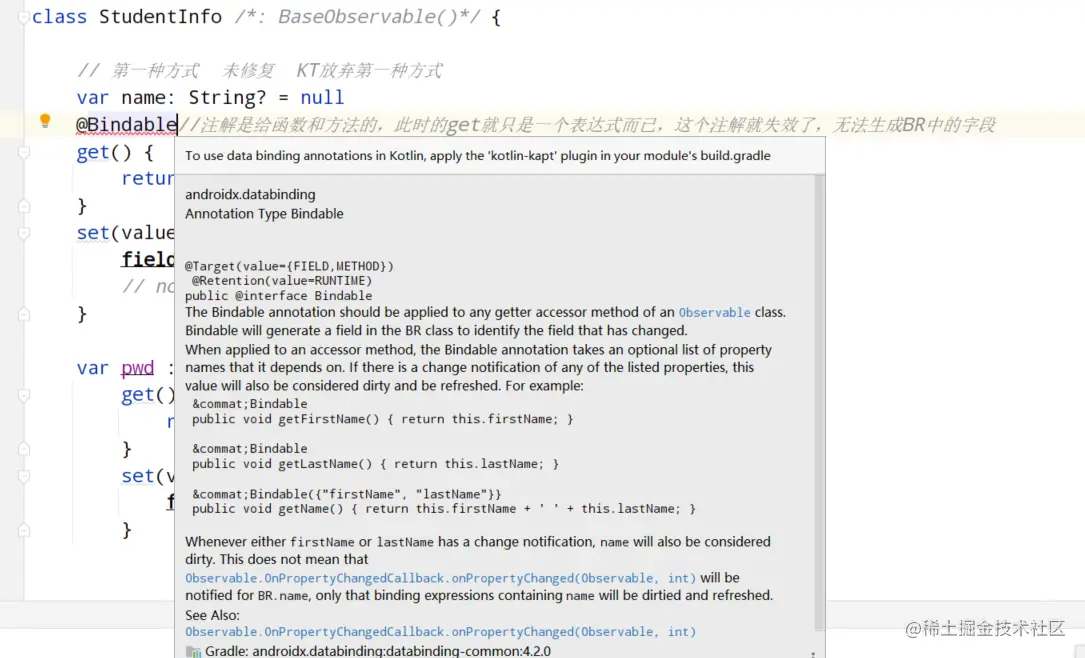

        • Kotlin中为每个属性都是内置了get/set方法的，因此重写get，然后添加注解，发现报错：注解是给函数和方法的，此时的get就只是一个表达式而已，这个注解就失效了，无法生成BR中的字段

          image-20211218170027325

      • 尝试向set方法内添加：notifyPropertyChanged(BR.name)

        • 还是不行的，注解都加不上去，BR文件都无法生成

    • Kotlin版本中的model层的正确编写

       package com.derry.databinding_kt.model
 ​
 import androidx.databinding.BaseObservable
 import androidx.databinding.Bindable
 import androidx.databinding.ObservableField
 ​
 // DataBinding BindingAdapter 涉及到判空 后面看
 ​
 class StudentInfo /*: BaseObservable()*/ {
 ​
     // 第一种方式  未修复  KT放弃第一种方式
     var name: String? = null
     //@Bindable//注解是给函数和方法的，此时的get就只是一个表达式而已，这个注解就失效了，无法生成BR中的字段
     get() {
         return field
     }
     set(value) {
         field = value
         // notifyPropertyChanged(BR.name)
     }
 ​
     var pwd : String? = null
         get() {
             return field
         }
         set(value) {
             field = value
         }
 ​
     // 第二种方式  已修复  懒加载
     val nameF : ObservableField<String> by lazy { ObservableField<String>() }
     val pwdF : ObservableField<String> by lazy { ObservableField<String>() }
 }

  • View 层编写：将布局交由DataBinding进行管理

    • 代码实现：

       <?xml version="1.0" encoding="utf-8"?>
 <!-- DataBinding的编译标准 -->
 <layout xmlns:android="http://schemas.android.com/apk/res/android"
     xmlns:app="http://schemas.android.com/apk/res-auto"
     xmlns:tools="http://schemas.android.com/tools">
 ​
     <!-- 定义该View（布局）需要绑定的数据来源，拿给下面的那个用 -->
     <data>
         <variable
             name="studentInfo"
             type="com.derry.databinding_kt.model.StudentInfo" />
     </data>
 ​
 ​
 ​
     <!-- 安卓认识的 常规布局 -->
     <!-- 布局常规代码如下 -->
     <LinearLayout
         android:layout_width="match_parent"
         android:layout_height="match_parent"
         tools:context=".MainActivity"
         android:orientation="vertical">
 ​
         <!-- 未修复 -->
         <EditText
             android:id="@+id/et_name1"
             android:layout_width="match_parent"
             android:layout_height="wrap_content"
             android:text="@{studentInfo.name}"
             />
 ​
         <EditText
             android:id="@+id/et_pwd1"
             android:layout_width="match_parent"
             android:layout_height="wrap_content"
             android:text="@{studentInfo.pwd}"
             android:layout_marginBottom="60dp"
             />
 ​
 ​
 ​
         <!-- 修复后 -->
         <EditText
             android:id="@+id/et_name2"
             android:layout_width="match_parent"
             android:layout_height="wrap_content"
             android:text="@{studentInfo.nameF}"
             />
 ​
         <EditText
             android:id="@+id/et_pwd2"
             android:layout_width="match_parent"
             android:layout_height="wrap_content"
             android:text="@{studentInfo.pwdF}"
             android:layout_marginBottom="60dp"
             />
 </layout>

  • 编写控制层：MainActivity

    • 加载布局文件

       val binding = DataBindingUtil.setContentView<ActivityMainBinding>(this, R.layout.activity_main)

      • 细节一：DataBindingUtil

        • 这个DataBindingUtils是系统自动生成的(但是要编译一下才行，因为其背后使用了APT技术)

      • 细节二：指定了泛型< ActivityMainBinding >

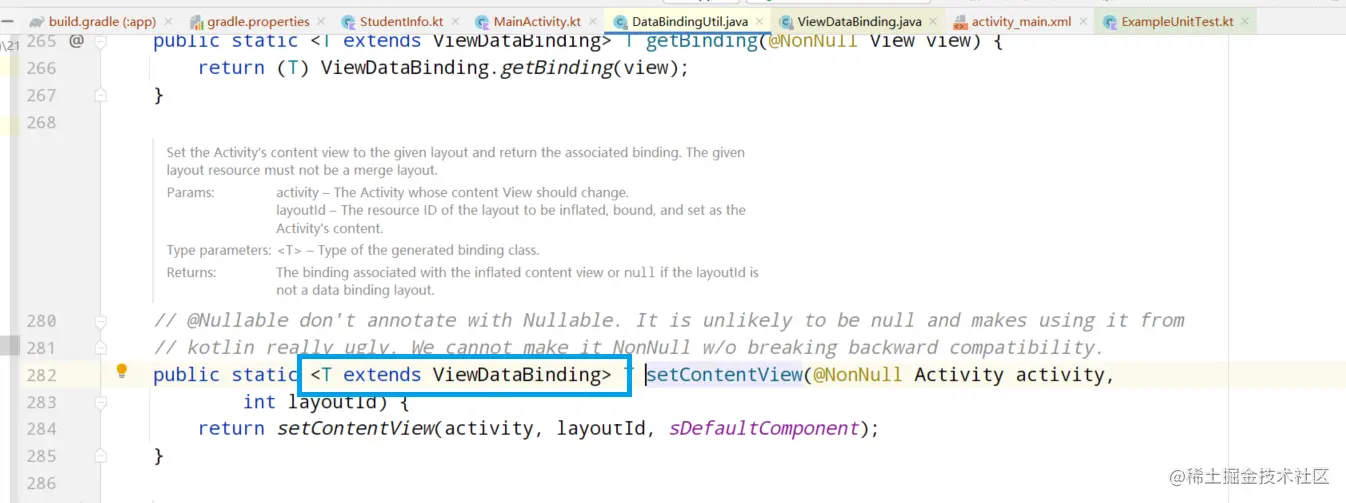

        • 查看源码：

          image-20211218170653335

        • 限定泛型类型：ViewDataBinding的子类（可以是ActivityMainBinding）

          image-20211218170948077

        • 为什么java版本中，在加载布局文件时，不需要指定泛型？

          • 因为java没有类型推导机制，java在声明变量的时候就已经决定了变量的类型了

            image-20211218171308161

          • kotlin中变量的类型时依托于其内在的类型推导机制，从而确定的；如果不指定泛型，那么在kotlin中这个变量是什么都不知道

    • 子线程更新model层中的数据：三秒后更新

       Log.d(TAG, "name:${studentInfo.name}, pwd:${studentInfo.pwd}")
 Handler().postDelayed({
     studentInfo.name = "第一种更新方式，更新用户名"
     studentInfo.pwd = "第一种更新方式，更新密码"
 }, 3000)
 ​
 // 修复后：  Model ---> View  一向
 Log.d(TAG, "name:${studentInfo.nameF.get()}, pwd:${studentInfo.pwdF.get()}")
 Handler().postDelayed({
     studentInfo.nameF.set("第二种更新方式，更新用户名")
     studentInfo.pwdF.set("第二种更新方式，更新密码")
 }, 3000)

    • 数据传递流程：

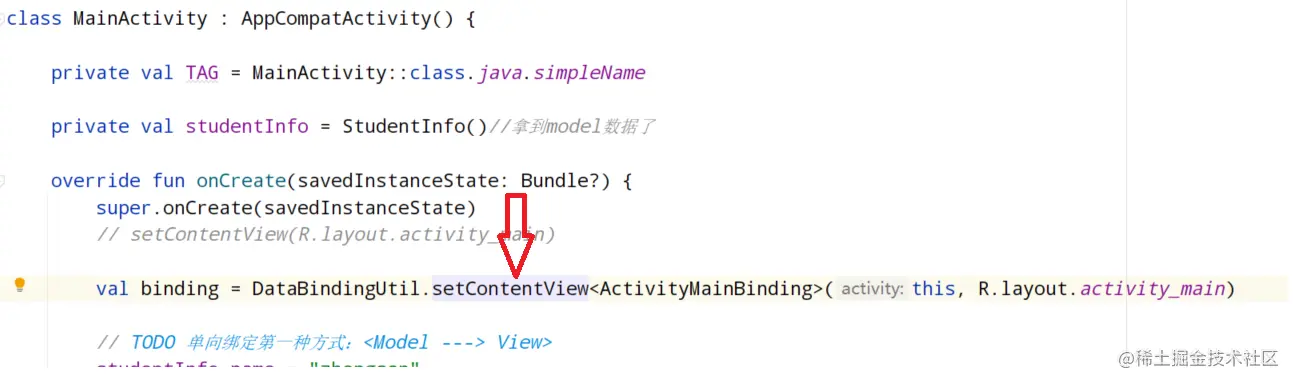

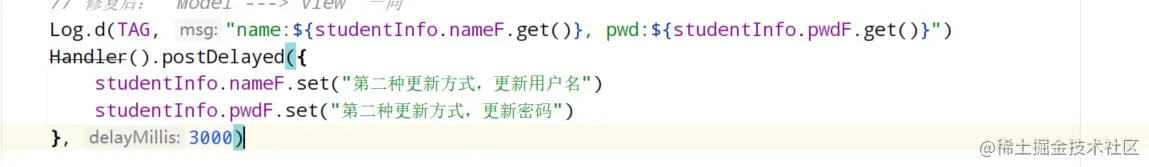

      • 在控制层(Activity)修改Model层(StudentInfo)数据

        image-20211218173512944

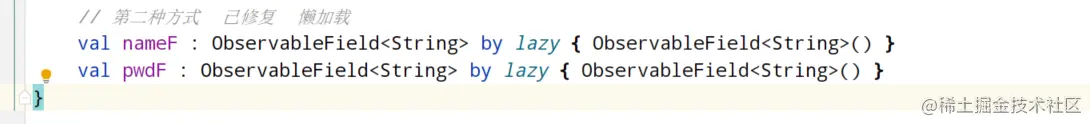

      • 通过Model层

        image-20211218173559011

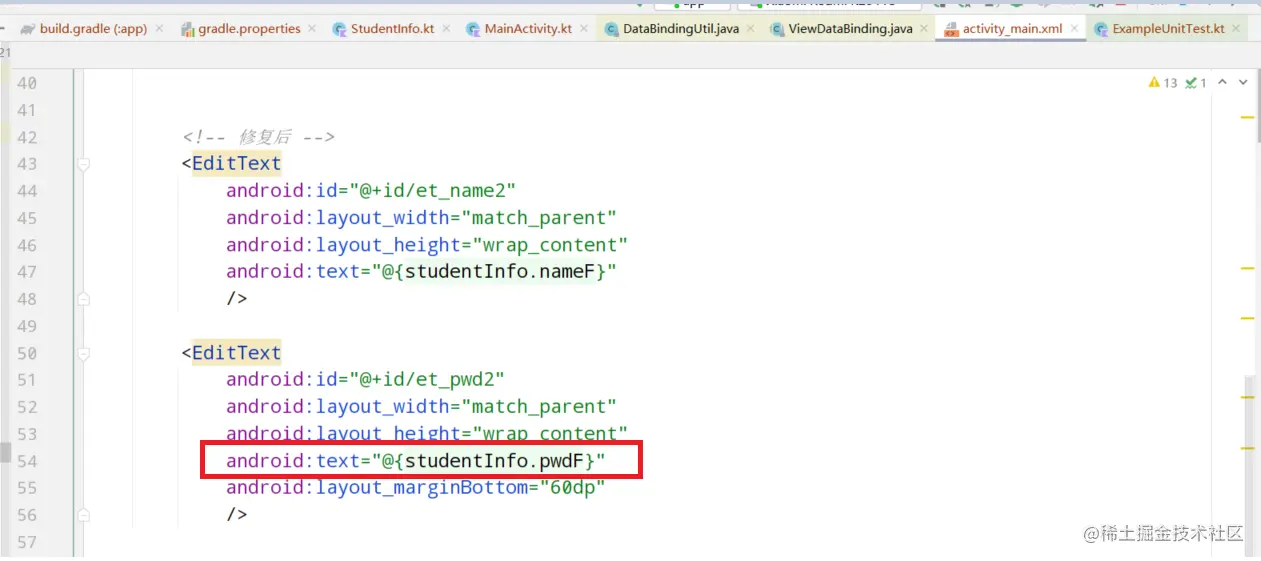

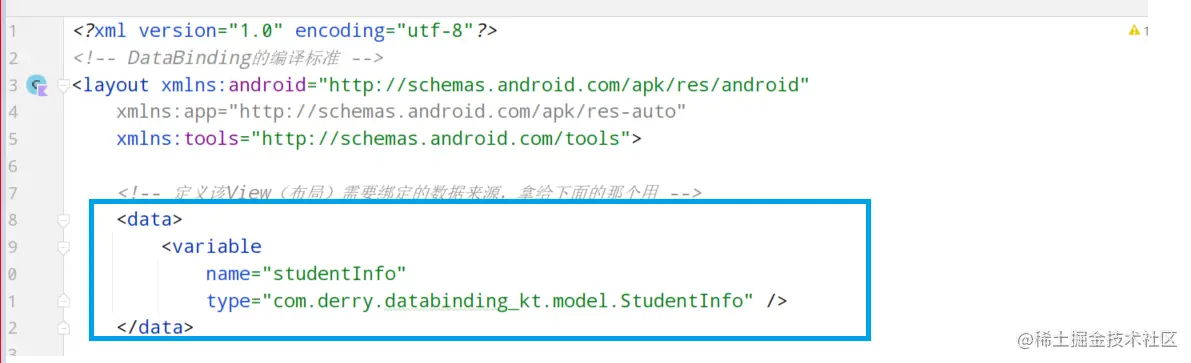

      • 反馈到View层(activity_main.xml)中的由DataBinding管理的(activity_main.xml的上一半)中的data标签中

        image-20211218173639231

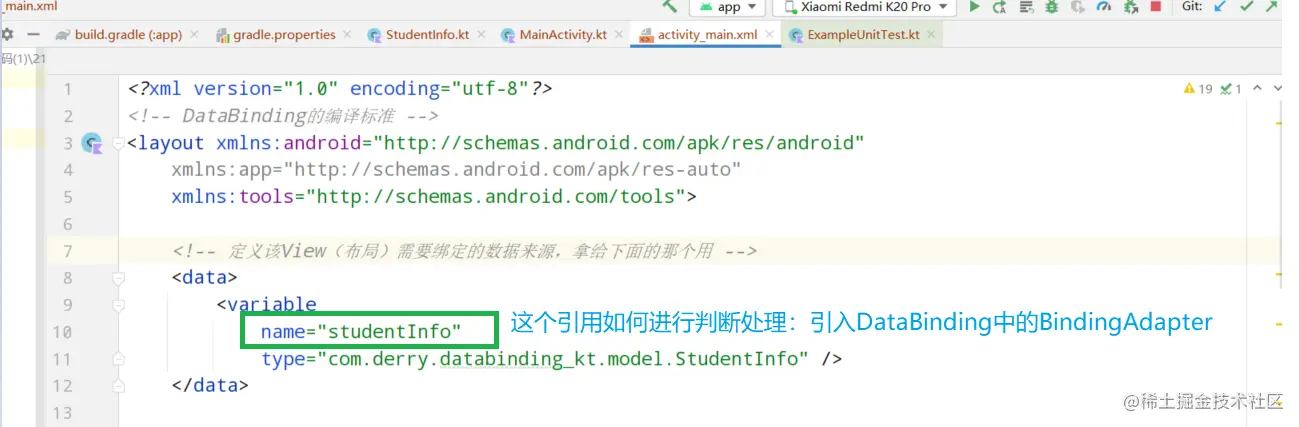

      • View层再从这个data标签里面去拿数据，实际上拿的就是Model层中的数据

        image-20211218173741021

    • 完整代码：

       package com.derry.databinding_kt
 ​
 import androidx.appcompat.app.AppCompatActivity
 import android.os.Bundle
 import android.os.Handler
 import android.util.Log
 import androidx.databinding.DataBindingUtil
 import com.derry.databinding_kt.databinding.ActivityMainBinding
 import com.derry.databinding_kt.model.StudentInfo
 ​
 class MainActivity : AppCompatActivity() {
 ​
     private val TAG = MainActivity::class.java.simpleName
 ​
     private val studentInfo = StudentInfo()//拿到model数据了
 ​
     override fun onCreate(savedInstanceState: Bundle?) {
         super.onCreate(savedInstanceState)
         // setContentView(R.layout.activity_main)
 ​
         val binding = DataBindingUtil.setContentView<ActivityMainBinding>(this, R.layout.activity_main)
 ​
         // TODO 单向绑定第一种方式：<Model ---> View>
         studentInfo.name = "初始化用户名"
         studentInfo.pwd = "初始化密码"
         binding.studentInfo = studentInfo
 ​
         // 数据的刷新 发现界面没有效果，目前：界面不会根据Model的变化 而 变化，没有加注解的，根本就无法工作的
         // 未修复：
         Log.d(TAG, "name:${studentInfo.name}, pwd:${studentInfo.pwd}")
         Handler().postDelayed({
             studentInfo.name = "第一种更新方式，更新用户名"
             studentInfo.pwd = "第一种更新方式，更新密码"
         }, 3000)
 ​
         // 修复后：  Model ---> View  一向
         Log.d(TAG, "name:${studentInfo.nameF.get()}, pwd:${studentInfo.pwdF.get()}")
         Handler().postDelayed({
             studentInfo.nameF.set("第二种更新方式，更新用户名")
             studentInfo.pwdF.set("第二种更新方式，更新密码")
         }, 3000)
 ​
     }
 }

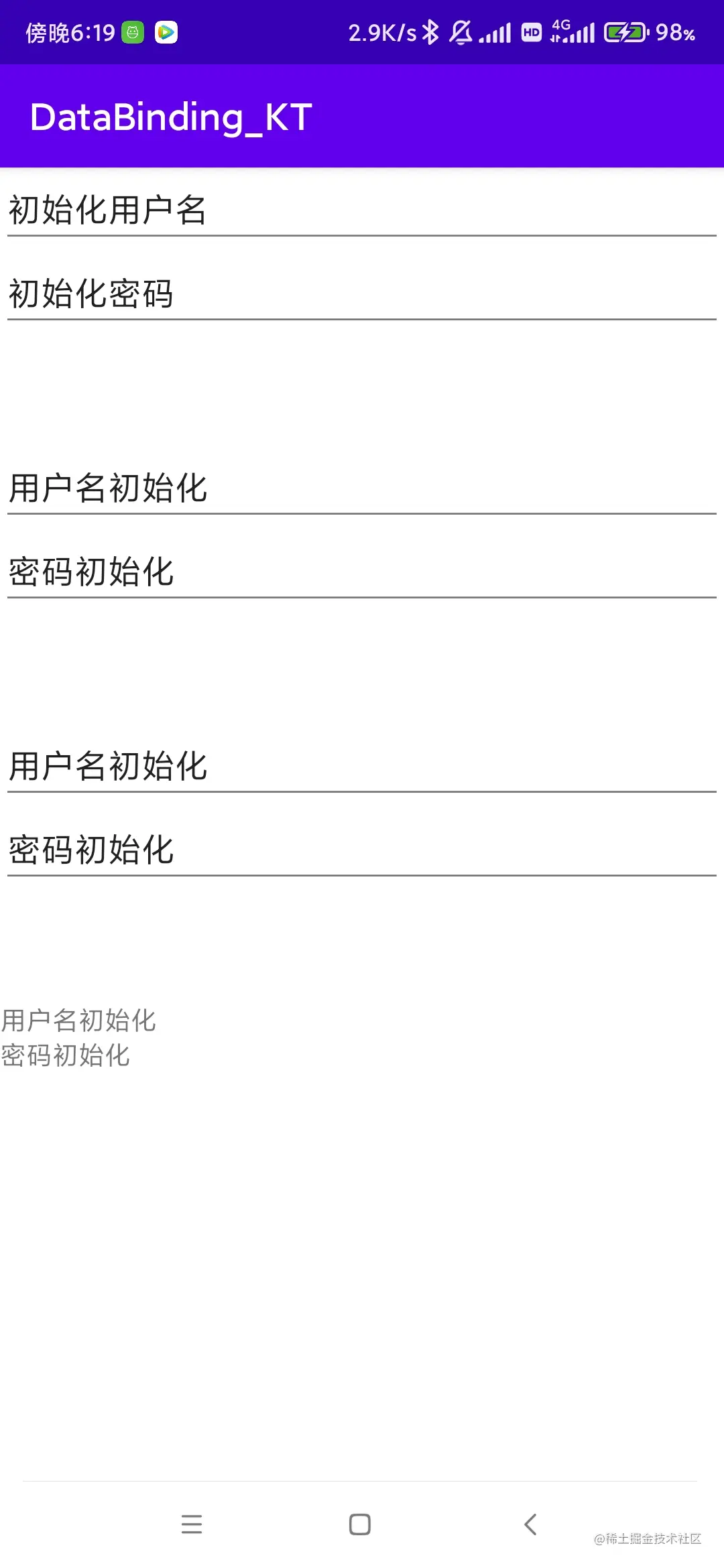

  • 运行截图：

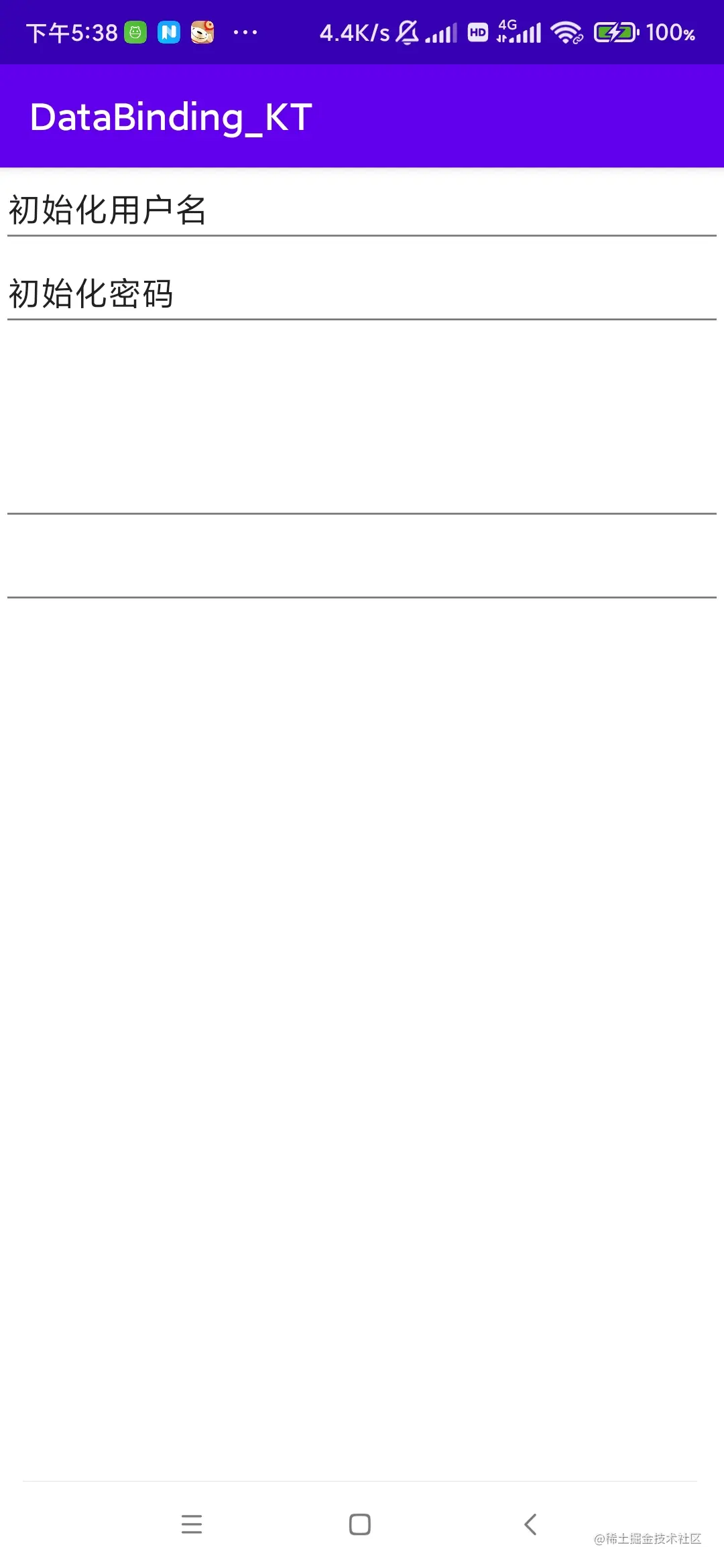

    • 初始状态：

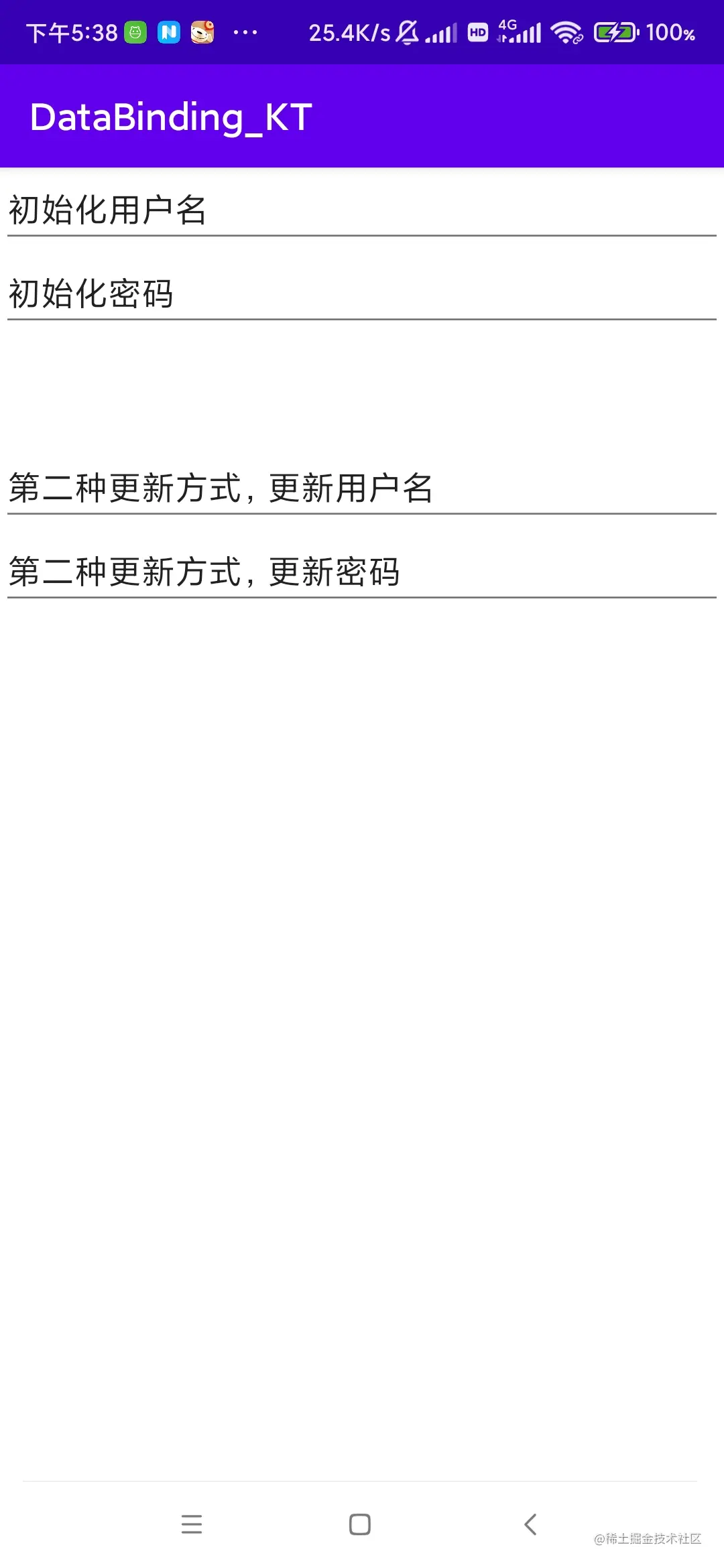

    • 等待三秒更新UI


实现双向绑定

  • 概述：

    • Model--->View：数据驱动UI

      • 在控制层(Activity)中更新Model层(StudentInfo)View层(界面)显示更新后的数据

    • View--->Model：UI驱动数据

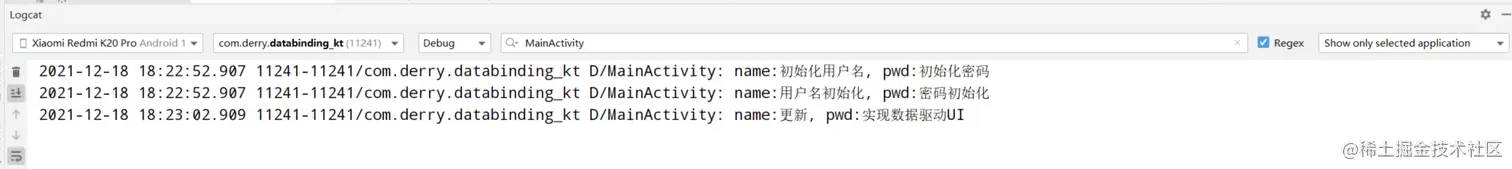

      • 在View层(界面)更新Model层(StudnetInfo)的数据，在控制层(Activity)中通过打印日志进行显示

  • 工程结构：


  • Model层：StudentInfo

     package com.derry.databinding_kt.model
 ​
 import androidx.databinding.BaseObservable
 import androidx.databinding.Bindable
 import androidx.databinding.ObservableField
 ​
 // DataBinding BindingAdapter 涉及到判空 后面看
 ​
 class StudentInfo /*: BaseObservable()*/ {
 ​
     // 第一种方式  未修复  KT放弃第一种方式
     var name: String? = null
     //@Bindable//注解是给函数和方法的，此时的get就只是一个表达式而已，这个注解就失效了，无法生成BR中的字段
     get() {
         return field
     }
     set(value) {
         field = value
         // notifyPropertyChanged(BR.name)
     }
 ​
     var pwd : String? = null
         get() {
             return field
         }
         set(value) {
             field = value
         }
 ​
 ​
 ​
 ​
 ​
 ​
     // 第二种方式  已修复  懒加载
     val nameF : ObservableField<String> by lazy { ObservableField<String>() }
     val pwdF : ObservableField<String> by lazy { ObservableField<String>() }
 }

  • 控制层：Activity

     package com.derry.databinding_kt
 ​
 import androidx.appcompat.app.AppCompatActivity
 import android.os.Bundle
 import android.os.Handler
 import android.util.Log
 import androidx.databinding.DataBindingUtil
 import com.derry.databinding_kt.databinding.ActivityMainBinding
 import com.derry.databinding_kt.model.StudentInfo
 ​
 class MainActivity : AppCompatActivity() {
 ​
     private val TAG = MainActivity::class.java.simpleName
 ​
     private val studentInfo = StudentInfo()//拿到model数据了
 ​
     override fun onCreate(savedInstanceState: Bundle?) {
         super.onCreate(savedInstanceState)
         // setContentView(R.layout.activity_main)
 ​
         val binding = DataBindingUtil.setContentView<ActivityMainBinding>(this, R.layout.activity_main)
 ​
         // TODO 单向绑定第一种方式：<Model ---> View>
         studentInfo.name = "初始化用户名"
         studentInfo.pwd = "初始化密码"
         binding.studentInfo = studentInfo
 ​
         // 数据的刷新 发现界面没有效果，目前：界面不会根据Model的变化 而 变化，没有加注解的，根本就无法工作的
         // 未修复：
         Log.d(TAG, "name:${studentInfo.name}, pwd:${studentInfo.pwd}")
         Handler().postDelayed({
             studentInfo.name = "第一种更新方式，更新用户名"
             studentInfo.pwd = "第一种更新方式，更新密码"
         }, 3000)
 ​
         // TODO 双向绑定（Model ---> View 一向        and          View ---> Model 一向 ）  == 双向
 ​
         // Model ---> View 一向
         studentInfo.nameF.set("用户名初始化")
         studentInfo.pwdF.set("密码初始化") // 修改Model --> View
         binding.studentInfo = studentInfo
         Log.d(TAG, "name:${studentInfo.nameF.get()}, pwd:${studentInfo.pwdF.get()}")
 ​
         Handler().postDelayed({
             studentInfo.nameF.set("Model--->View")
             studentInfo.pwdF.set("实现数据驱动UI")
         }, 3000)
 ​
         Handler().postDelayed({
              // 10秒后，测试 View ---> Model    Model是否被修改了
             Log.d(TAG, "name:${studentInfo.nameF.get()}, pwd:${studentInfo.pwdF.get()}")
         }, 10000)
 ​
         // 我们开发用的多的是， Model(修改888) ---> View(888) 一向
     }
 }

  • View层：activity_main.xml

     <?xml version="1.0" encoding="utf-8"?>
 <!-- DataBinding的编译标准 -->
 <layout xmlns:android="http://schemas.android.com/apk/res/android"
     xmlns:app="http://schemas.android.com/apk/res-auto"
     xmlns:tools="http://schemas.android.com/tools">
 ​
     <!-- 定义该View（布局）需要绑定的数据来源，拿给下面的那个用 -->
     <data>
         <variable
             name="studentInfo"
             type="com.derry.databinding_kt.model.StudentInfo" />
     </data>
 ​
 ​
 ​
     <!-- 安卓认识的 常规布局 -->
     <!-- 布局常规代码如下 -->
     <LinearLayout
         android:layout_width="match_parent"
         android:layout_height="match_parent"
         tools:context=".MainActivity"
         android:orientation="vertical">
 ​
         <!-- 未修复 -->
         <EditText
             android:id="@+id/et_name1"
             android:layout_width="match_parent"
             android:layout_height="wrap_content"
             android:text="@{studentInfo.name}"
             />
 ​
         <EditText
             android:id="@+id/et_pwd1"
             android:layout_width="match_parent"
             android:layout_height="wrap_content"
             android:text="@{studentInfo.pwd}"
             android:layout_marginBottom="60dp"
             />
 ​
 ​
 ​
         <!-- 修复后 -->
         <EditText
             android:id="@+id/et_name2"
             android:layout_width="match_parent"
             android:layout_height="wrap_content"
             android:text="@{studentInfo.nameF}"
             />
 ​
         <EditText
             android:id="@+id/et_pwd2"
             android:layout_width="match_parent"
             android:layout_height="wrap_content"
             android:text="@{studentInfo.pwdF}"
             android:layout_marginBottom="60dp"
             />
 ​
 ​
         <!-- 双向绑定  = 就代表着View可以驱动Model @= View -> Model   View -> Model 一向 -->
         <EditText
             android:id="@+id/et_name3"
             android:layout_width="match_parent"
             android:layout_height="wrap_content"
         <!--这个等号就是 实现UI驱动数据，在界面上面修改数据后，在Model层上就看到了-->
             android:text="@={studentInfo.nameF}"
             />
 ​
         <EditText
             android:id="@+id/et_pwd3"
             android:layout_width="match_parent"
             android:layout_height="wrap_content"
             android:text="@={studentInfo.pwdF}"
             android:layout_marginBottom="60dp"
             />
 ​
 ​
         <TextView
             android:layout_width="match_parent"
             android:layout_height="wrap_content"
             android:text="@={studentInfo.nameF}"
             />
 ​
         <TextView
             android:layout_width="match_parent"
             android:layout_height="wrap_content"
             android:text="@={studentInfo.pwdF}"
             />
 ​
     </LinearLayout>
 </layout>

  • 运行截图：

    • 界面初始化


    • 等待三秒，UI更新：数据驱动UI


    • 改变View层值


    • 在控制层中打印日志信息：View--->Model


  • 总结：

    • 在开发的时候一般都是单向的(View--->Model)，因为双向绑定非常耗费性能

    • Databinding还有很多的好东西

      • BindingAdapter等

      • Model--->View：搞个事件就行了

问题

  • Android Studio无法输入中文

    • 关掉，然后重启，就行了

  • Android Studio格式化代码：代码是一行显示的

    • CTRL+ALT+L

  • xml引用判空：DataBinding中的BindingAdapter

    image-20211218165047955

avatar
文章
阅读
粉丝
