华容道算法实现

这是一篇隔了很久才开始执笔的文章，图片摄于重庆，觉得和主题很配，有点历史底蕴，遂放入。起初原因是周末无聊玩到华容道小游戏，准备着手实现类似的功能。华容道可以追溯到三国时期，曹操兵败赤壁，从华容道逃走，而关羽就在其中某处伺机等待，曹操一行人需要避开关羽，才能成功出逃。荷兰人开发出这种益智小游戏，华容道游戏是一种滑块类游戏，由放在方形盘中的10块方片拼成，目标是在只滑动方块而不从棋盘中拿走的情况下，将最大的一块移到底部出口。

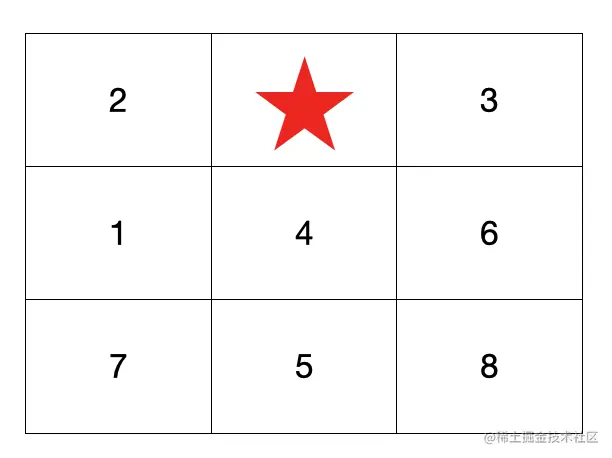

本文主要实现的华容道是3*3的棋盘格，如下图Fig 1所示，我们需要做的就是通过棋盘格子和空格之间的交换来进行移动，最后形成Fig 2的结果。

Fig 1	Fig 2

一些准备知识

队列结构

队列结构是FIFO, 通过头尾指针引用达到先进先出

例如$list = {[1,2,3,4,5]}$

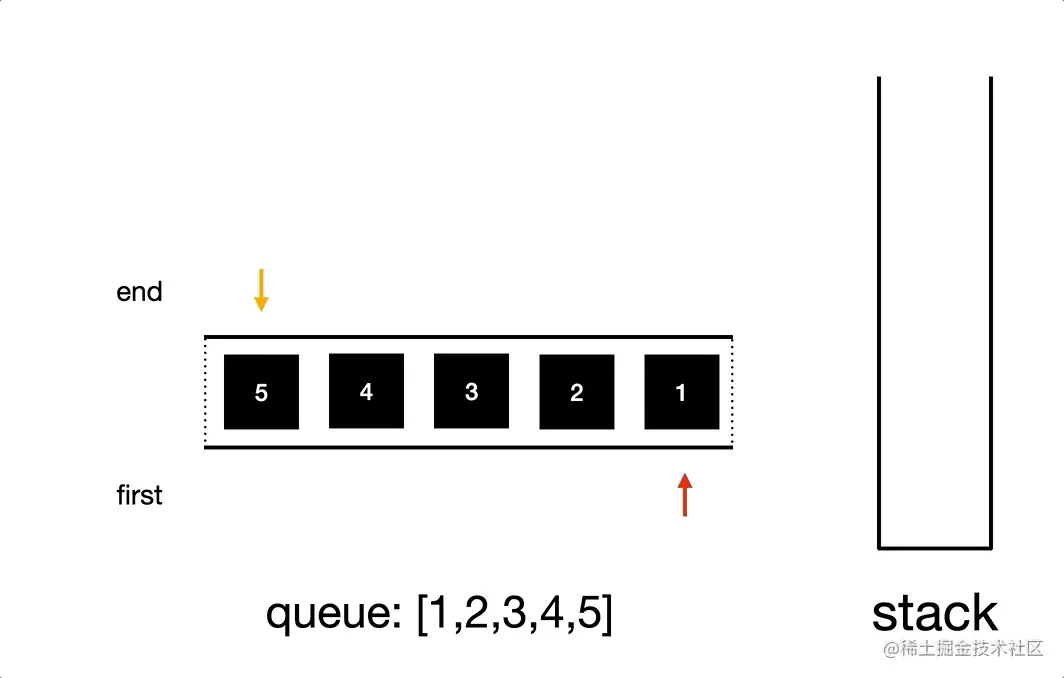

入队的过程就如下所示

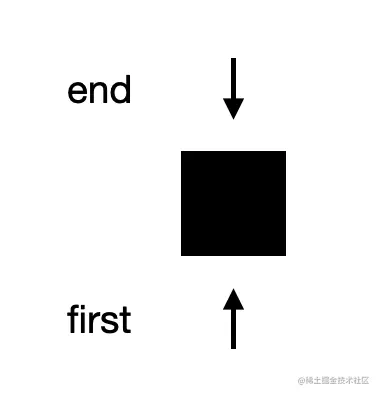

出队的过程如下所示

树结构

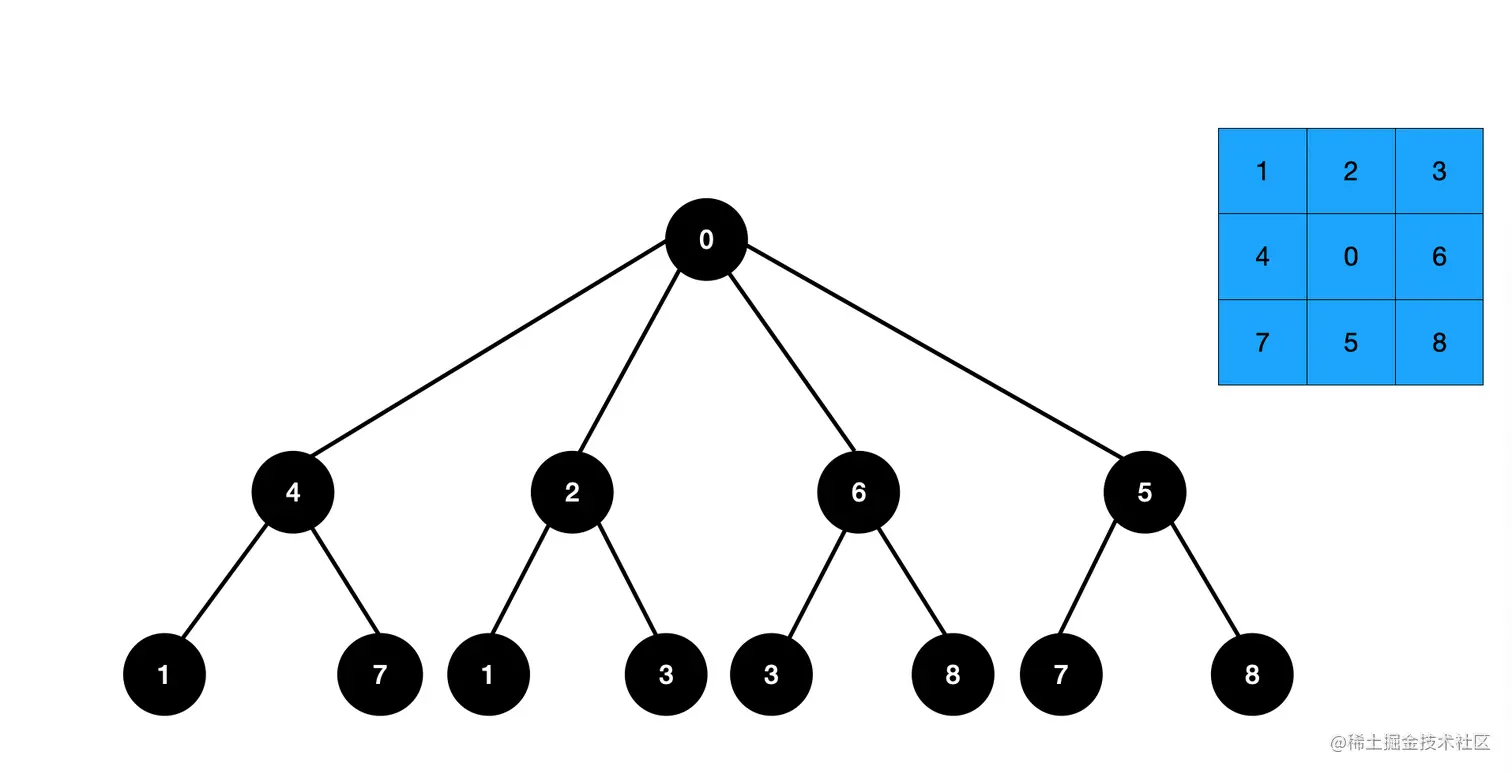

我们可以想象就像走迷宫不断试错，从下图"0"位置开始会从四个方向进行试探，因此就会构成0->4->1或者7，0->2->1或者3，0->6->3或者8，0->5->7或者8这样的一棵树进行深度优先遍历

C语言的基础知识

• struct自定义数据结构，它由不同类型的数据组合成一个整体

struct 结构体名 {

    成员列表

};

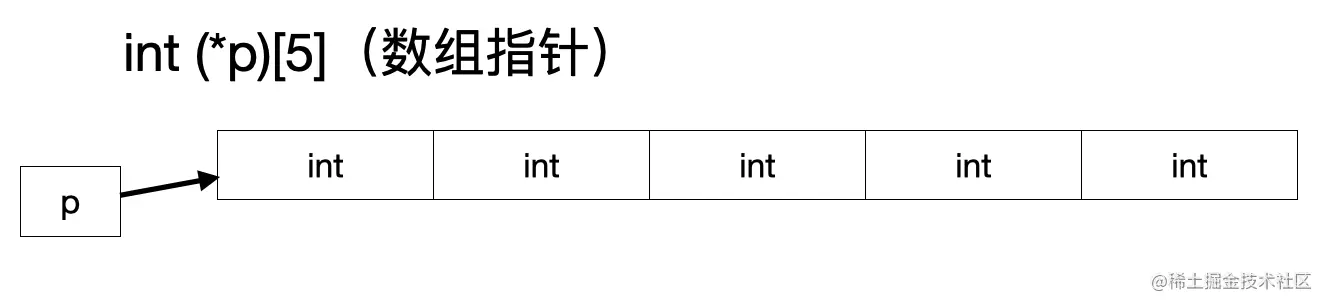

• 数组指针和指针数组 数组指针：它是一个指针，它指向一个数组。在32位系统下占4个字节，在64位系统下占8个字节，它是“指向数组的指针”的简称。

值得注意的是指向xx的指针，指针类型和xx对应的类型并不需要保持一致，这样是合理的但是不推荐

int a[] ={1,2,3,4,5};
int *p = &a[0];
/*在内存中移动了int大小的距离4，也就是数组中2所对应的地址*/
*(p + 1) => &a + sizeof(int);
char *p = &a[0];
/*在内存中移动了char大小的距离1，不能完整打印2*/
*(p + 1) => &a + sizeof(char)

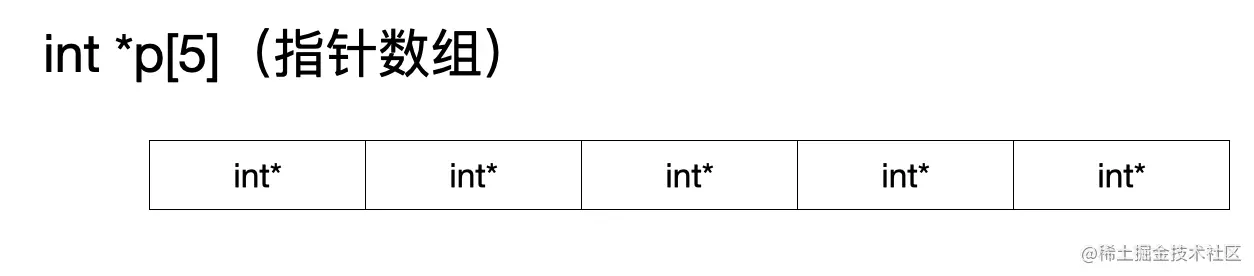

指针数组：它是一个数组，数组的元素都是指针，数组占多少个字节由数组本身决定，它是“储存指针的数组”的简称。

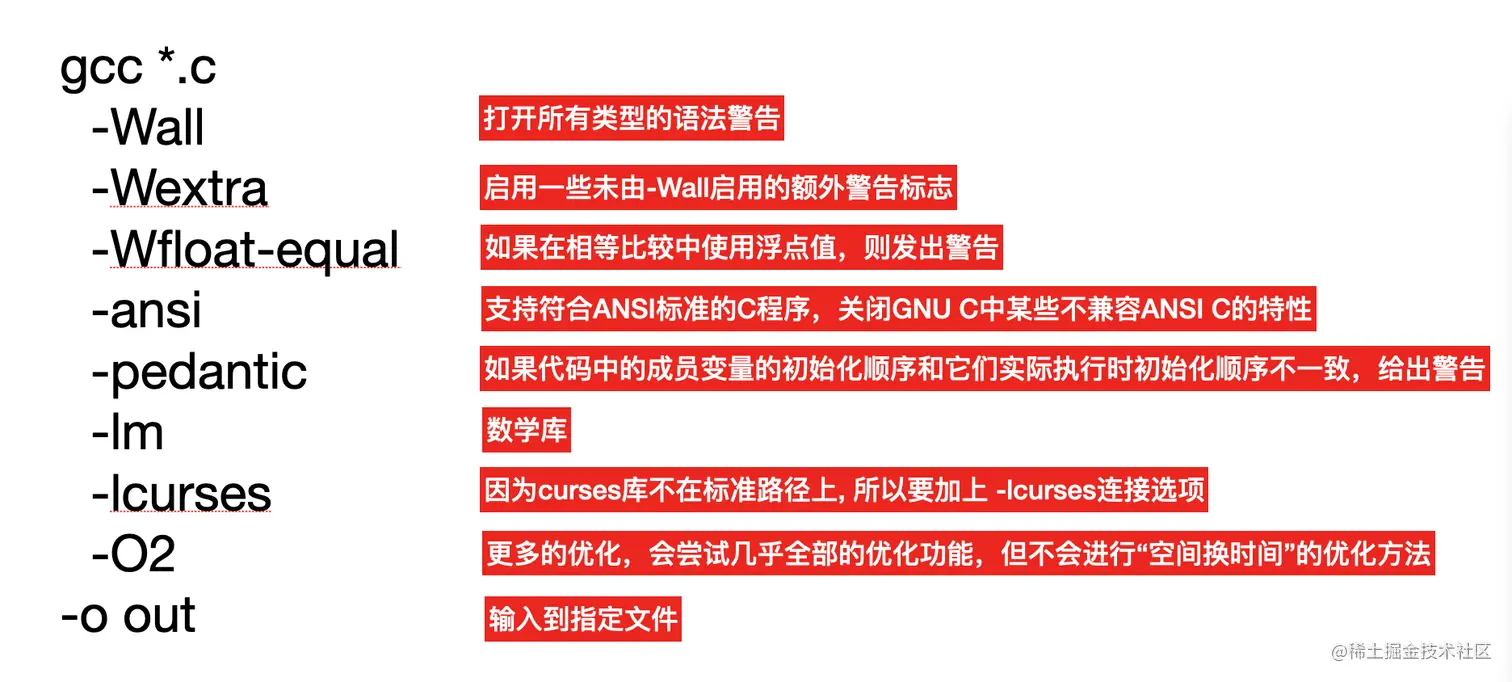

• gcc编译

Makefile

makefile更便捷的帮助我们编译

wildcard	patsubs
扩展通配符	替换通配符

更多自动变量

实现文件读取

• 声明文件读取流
• 读取文件信息(包括换行信息，空格等)
• 读取结束，关闭流

while (1)
{
    ch = fgetc(fp);
    if (feof(fp))
    {
      break;
    }
    printf("%c", ch);
}
fclose(fp);

存储读取结果

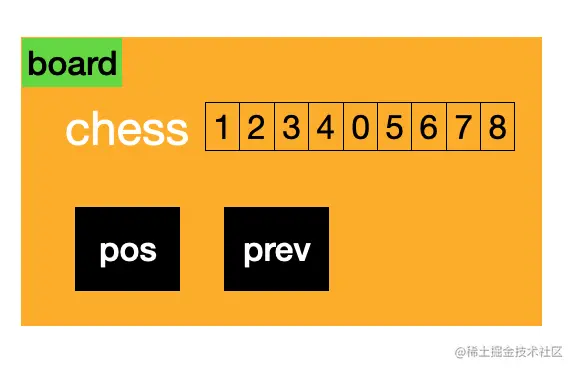

我们定义一个board的结构体，结构体内有chess数组，用于存入将从流中读取到的数据

#define SIZE 3
struct: {
    int chess[SIZE * SIZE];
    int prev;
    int pos;
}

int main(int argc, char *argv[])
{
  FILE *fp = NULL;
  struct board start;

  start = get_snapshot(fp);

  fclose(fp);

  return 0;
}

struct board get_snapshot(FILE *fp)
{
  char ch;
  int i = 0;
  struct board start;

  /* 获取1-8的数字 */
  while ((ch = fgetc(fp)) != EOF)
  {
    if (ch == '\n' || ch == '\r')
    {
      continue;
    }

    /* 如果遇到为空则用0进行标识 */
    if (ch == ' ')
    {
      start.chess[i] = 0;
    }
    else
    {
      start.chess[i] = ch - '0';
    }

    i++;
  }
  return start;
}

添加board

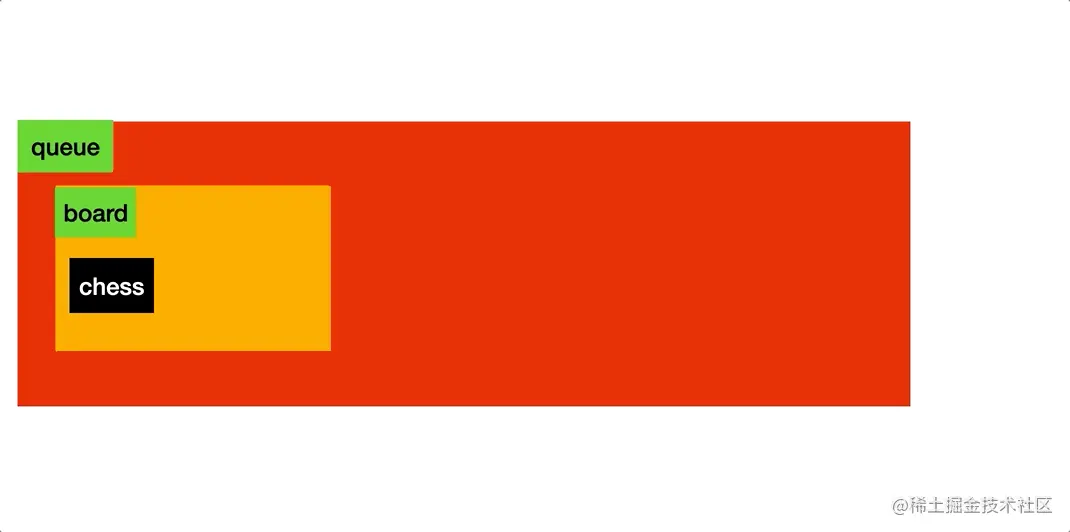

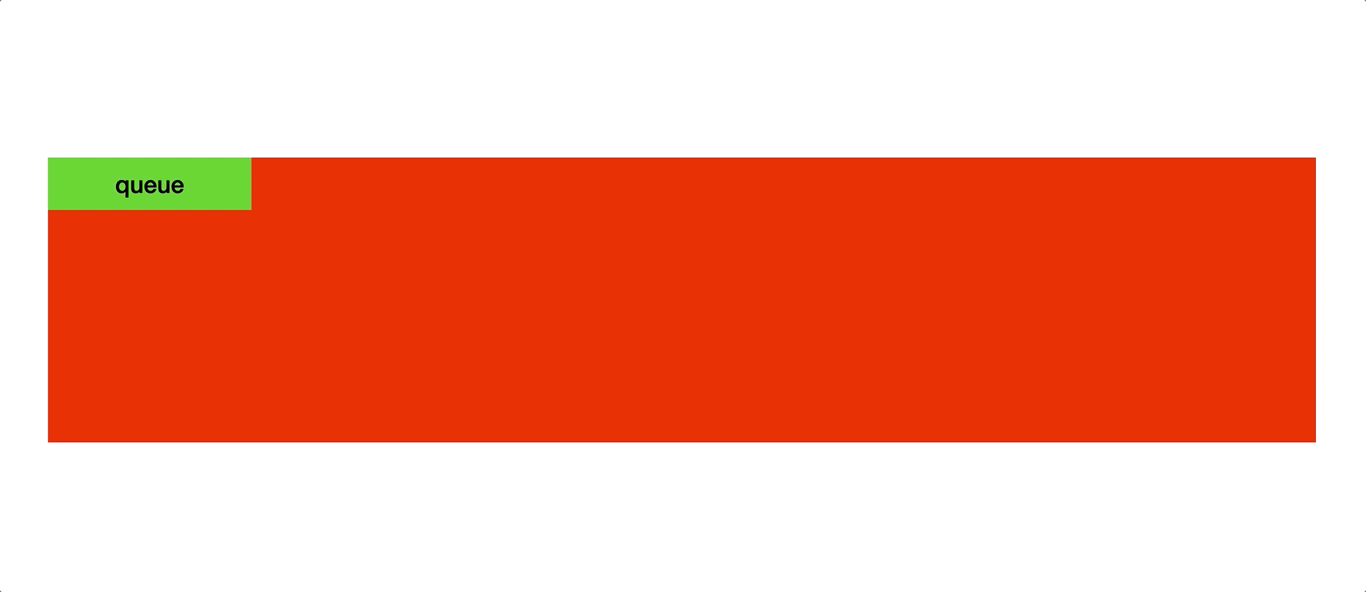

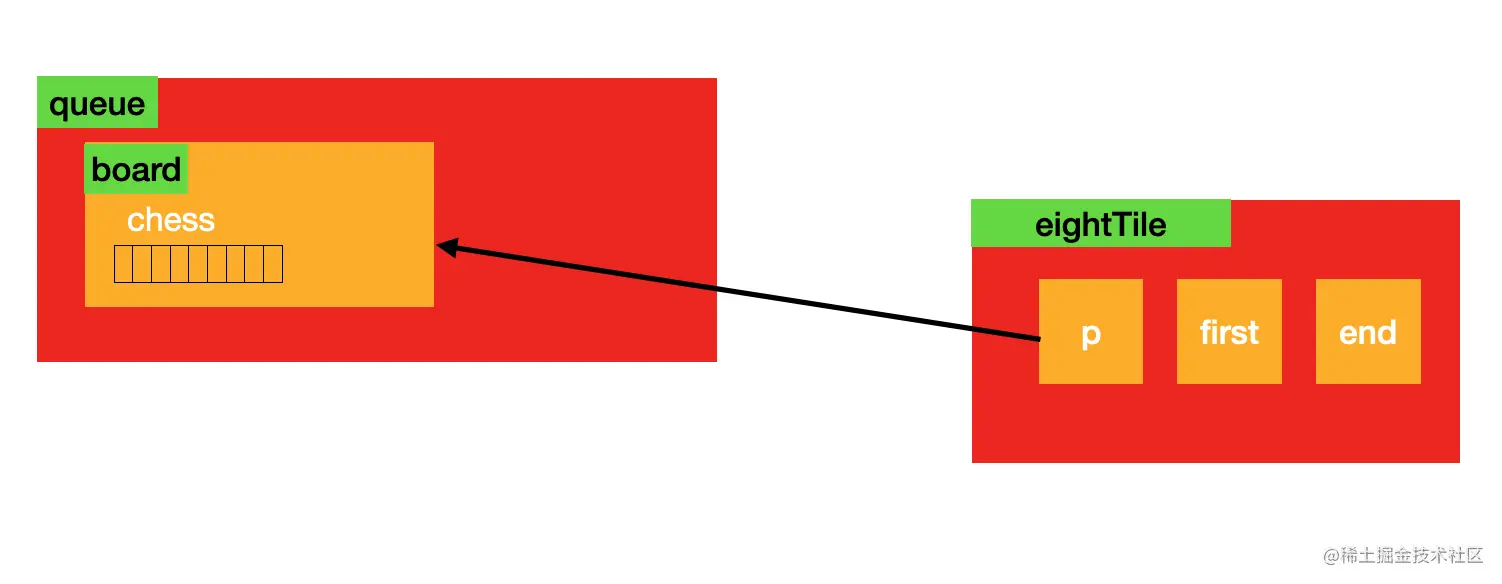

我们可以知道由于需要不断的进行路径查询，每一个路径就代表一个状态，所以我们准备设计队列的数据结构，当存在新的path的时候加入到queue中

struct eighttile {
    struct board *p;
    int first;
    int end;
}

int main(int argc, char *argv[])
{
  FILE *fp = NULL;
  struct board start;
+ struct eighttile e;

  /* 分配无限大的空间 */
+ e.q = (struct board *)malloc(sizeof(struct board) * N);
+ memset(e.q, 0, sizeof(struct board) * N);
+ e.first = 0;
+ e.end = 0;

  start = get_snapshot(fp);
+ start.prev = -1;
+ add(&e, start);

  fclose(fp);

  return 0;
}

void add(struct eighttile *e, struct board b)
{
  int i;
  for (i = 0; i < SIZE * SIZE; i++)
  {
    e->q[e->end].chess[i] = b.chess[i];
  }
  e->q[e->end].prev = b.prev;
  e->q[e->end].pos = b.pos;
  e->end++;
}

弹出board，交换位置

有了第一个board作为基础，接下来就可以根据这个board来进行路径搜索 searchPath，弹出board的条件是first !== end，则就马上进行弹出，可以理解为add我们就是新加入了一个状态，并且马上将这个状态进行弹出，并且进行交换位置，得到新的状态

int main(int argc, char *argv[])
{
  FILE *fp = NULL;
  struct board start;
  struct eighttile e;

  /* 分配无限大的空间 */
  e.q = (struct board *)malloc(sizeof(struct board) * N);
  memset(e.q, 0, sizeof(struct board) * N);
  e.first = 0;
  e.end = 0;

  start = get_snapshot(fp);
  start.prev = -1;
  add(&e, start);
+ search_path(&e);

  fclose(fp);

  return 0;
}

void search_path(struct eighttile *e)
{
  struct board b;
  while (e->end != e->first)
  {
    pop(e, &b);
  }
}

void pop(struct eighttile *e, struct board *b)
{
  int i;
  for (i = 0; i < SIZE * SIZE; i++)
  {
    b->chess[i] = e->q[e->first].chess[i];
  }
  b->pos = e->q[e->first].pos;
  b->prev = e->q[e->first].prev;
  e->first++;
}

值得注意的是弹出操作并不是真正意义的出栈，而只是代表这个数据将被作为不可用，除此之外由于是树结构，有后续的回溯，所以每次在进行交换的时候我们需要从原先位置copy出来，保证后续回溯回去数据不出错，大概分为以下三个步骤

• copy原先board
• 替换现有的board中的chess
• 更新位置信息

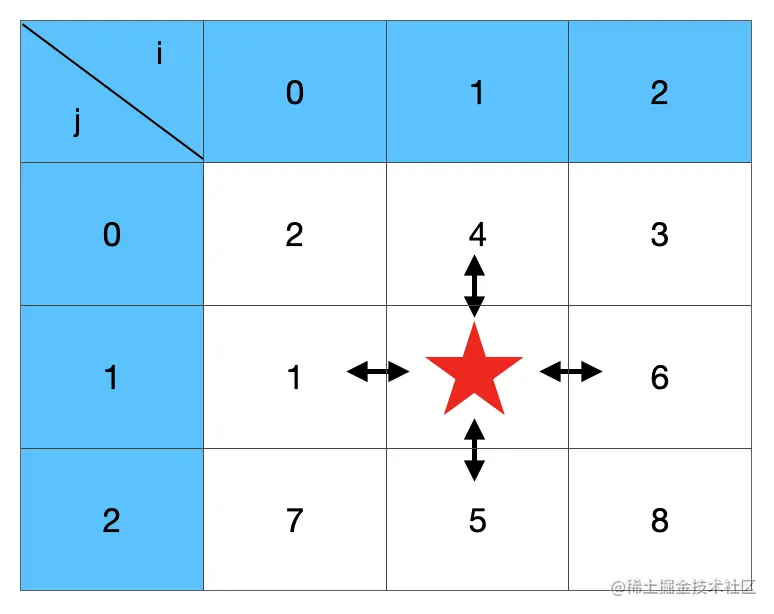

例如我们交换上下位置，代码如下

void find_neighbor(struct board b)
{
  /* 获取空格所在行 */
  int i = b.pos / SIZE;
  /* 获取空格所在列 */
  int j = b.pos % SIZE;

  if (i - 1 >= 0)
  {
    /* 1. 保存原先镜像 */
    struct board nb;
    int c;
    for (c = 0; c < SIZE * SIZE; c++)
    {
      nb.chess[i - 1] = b.chess[c];
    }
    nb.pos = b.pos;
    nb.prev = b.prev;

    /* 2. swap 替换现有的board */
    swap(&nb.chess[nb.pos], &nb.chess[(i - 1) * SIZE + j]);

    /* 3. 更新pos */
    nb.pos = (i - 1) * SIZE + j;
  }
}

void swap(int *a, int *b)
{
  int *tmp;
  tmp = a;
  a = b;
  b = tmp;
}

由于交换位置存在四个方向，所以我们整理得到

void find_neighbor(struct board b, struct eighttile *e)
{
  /* 获取空格所在行 */
  int i = b.pos / SIZE;
  /* 获取空格所在列 */
  int j = b.pos % SIZE;

  if (i - 1 >= 0)
  {
    exchange(b, e, i - 1, j);
  }

  if (i + 1 < SIZE)
  {
    exchange(b, e, i + 1, j);
  }

  if (j - 1 >= 0)
  {
    exchange(b, e, i, j - 1);
  }

  if (j + 1 < SIZE)
  {
    exchange(b, e, i, j + 1);
  }
}

void exchange(struct board b, struct eighttile *e, int i, int j)
{
  /* 1. 保存原先镜像 */
  struct board nb;
  copy(&nb, &b);

  /* swap */
  swap(&nb.chess[nb.pos], &nb.chess[i * SIZE + j]);

  /* 更新pos */
  nb.pos = i * SIZE + j;

  /* 更新prev */
  nb.prev = e->first - 1;
}

void copy(struct board *dest, struct board *source)
{
  int i;
  for (i = 0; i < SIZE * SIZE; i++)
  {
    dest->chess[i] = source->chess[i];
  }
  dest->pos = source->pos;
  dest->prev = source->prev;
}

判断一个流程结束的标志是当队列弹出/进入操作时判断是否按序排成1-8的状态，完成则结束

void search_path(struct eighttile *e)
{
  struct board b;
  while (e->end != e->first)
  {
    pop(e, &b);

    if(is_solved(b)) {
        /* TODO */
        return;
    }
  }
}

int is_solved(struct board b)
{
  int i;
  if (b.chess[SIZE * SIZE - 1] != 0)
  {
    return 0;
  }

  for (i = 0; i < SIZE * SIZE - 1; i++)
  {
    if (b.chess[i] != i + 1)
    {
      return 0;
    }
  }

  return 1;
}

计算最短步数，打印移动步骤

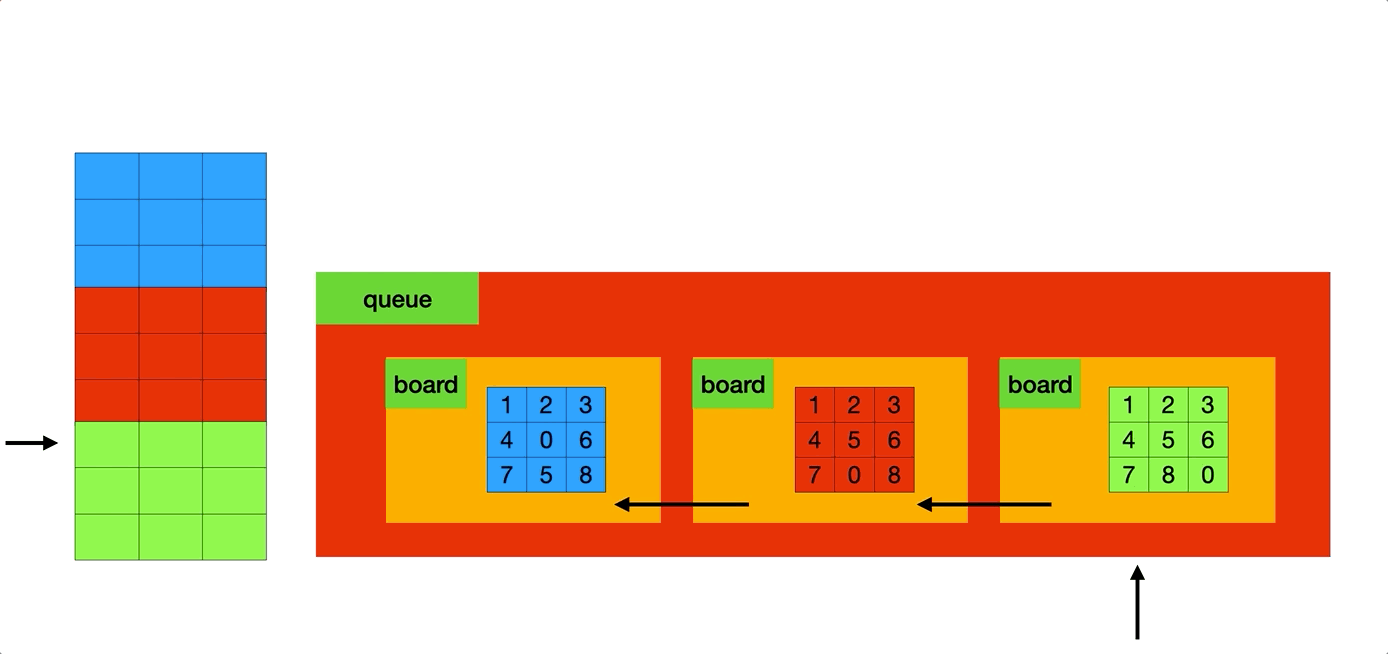

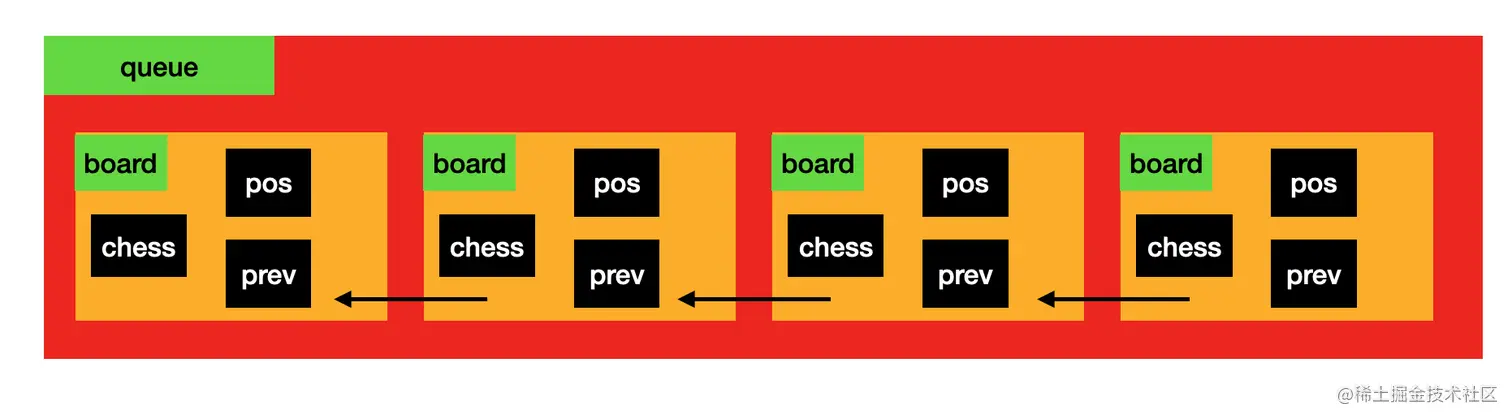

这其实是一个巨大的枚举，最终会将步骤最小的结果进行返回，与此返回的同时，还会返回其所指向的prev，最终队列中会形成类似下图所示形状，由于prev储存着上一步的位置，所以最后可以串联成一个完整的步骤，并且在每次回溯前进行board状态的打印

#define N 1000000
struct eighttile
{
  struct board *q;
  char dist[SIZE][SIZE];
  struct board start;
  int first;
  int end;
+ int min_step;
+ int finish_pos;
};

int main(int argc, char *argv[])
{
  FILE *fp = NULL;
  struct eighttile e;
  struct board start;

  /* 分配无限大的空间 */
  e.q = (struct board *)malloc(sizeof(struct board) * N);
  memset(e.q, 0, sizeof(struct board) * N);
  e.first = 0;
  e.end = 0;
+ e.min_step = N;
+ e.finish_pos = 0;

  start = get_snapshot(fp);
  start.prev = -1;
  add(&e, start);
  search_path(&e);
+ printf("step in total: %d\n", e.min_step);
+ show_path(&e, &(e.q[e.finish_pos]));

  fclose(fp);

  return 0;
}

void show_path(struct eighttile *e, struct board *b)
{
  if (b->prev >= 0)
  {
    show_path(e, &(e->q[b->prev]));
  }
  show_board(e, *b);
}

void show_board(struct eighttile *e, struct board b)
{
  int i, j;
  for (j = 0; j < SIZE; j++)
  {
    for (i = 0; i < SIZE; i++)
    {
      e->dist[j][i] = ' ';
    }
  }

  for (j = 0; j < SIZE; j++)
  {
    for (i = 0; i < SIZE; i++)
    {
      if (b.chess[i * SIZE + j] == 0)
      {
        e->dist[i][j] = ' ';
      }
      else
      {
        e->dist[i][j] = b.chess[i * SIZE + j] + '0';
      }
    }
  }
  printf("第%d次移动\n", ++COUNT);
  for (i = 0; i < SIZE; i++)
  {
    for (j = 0; j < SIZE; j++)
    {
      printf("%c", e->dist[i][j]);
    }
    printf("\n");
  }
  printf("\n");
}

实现动画效果

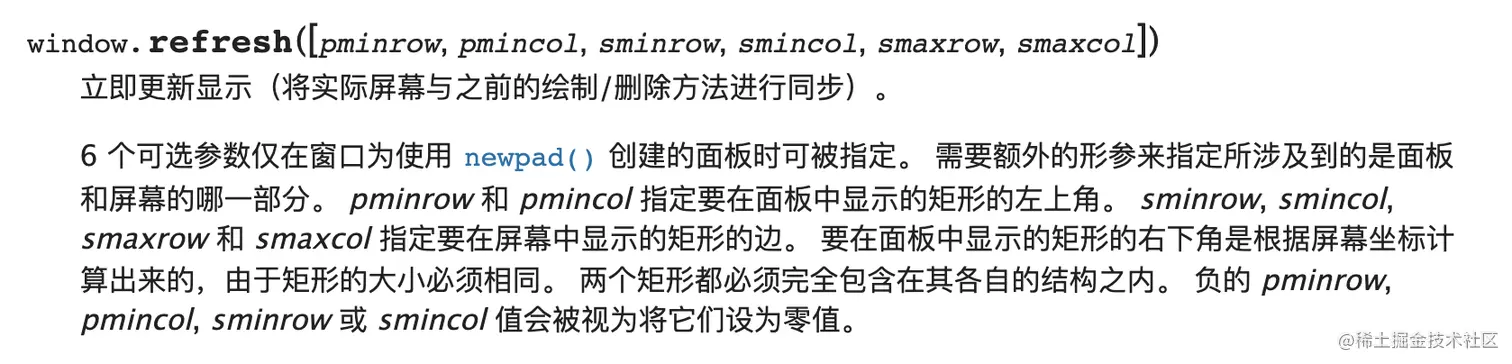

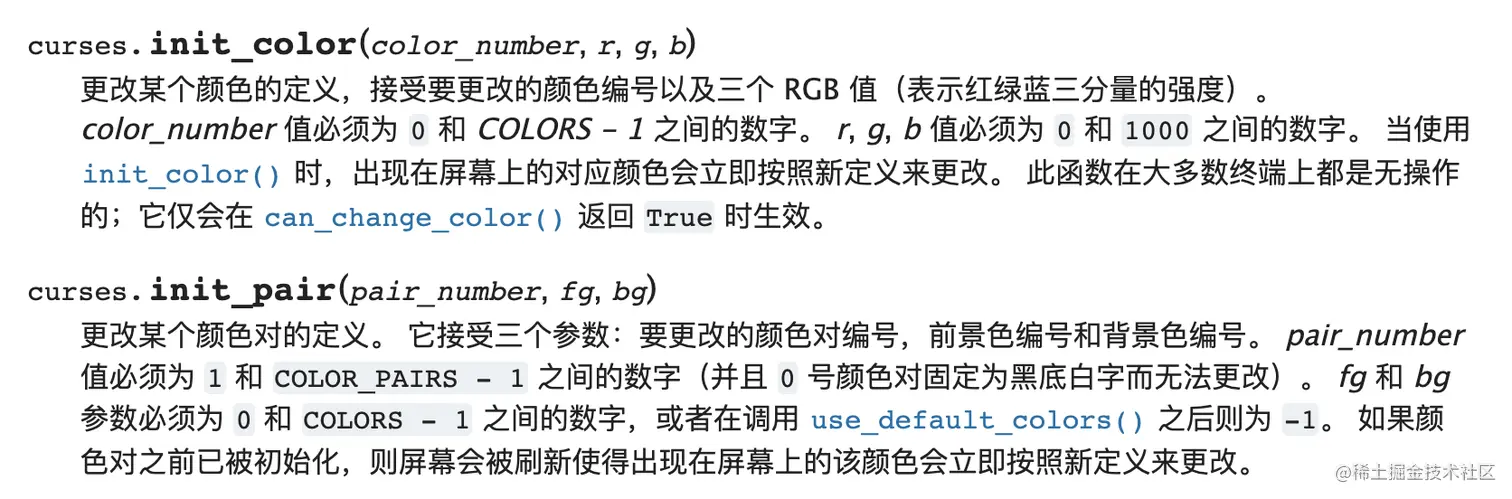

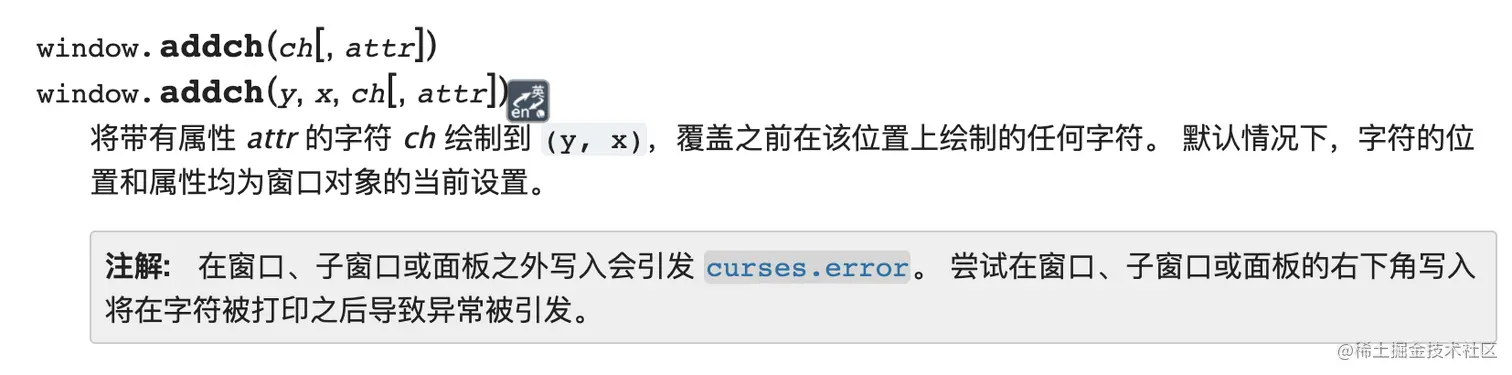

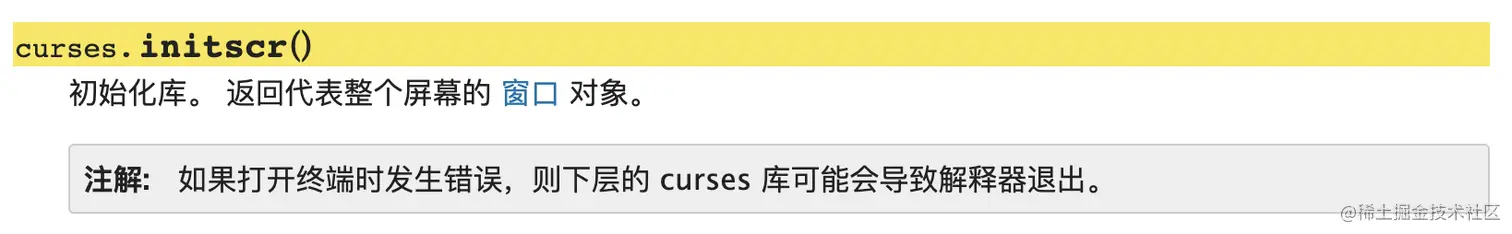

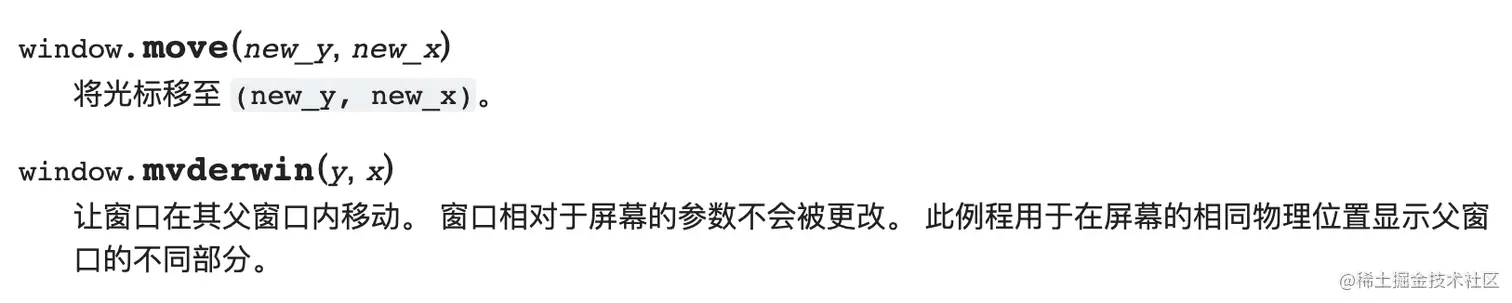

我们通过curses库来实现，curses图形库是处理终端字符单元显示

我们的做法是将最优解的每次状态存入 step(SIZESIZE)** 的board大数组中(由于是1-8的数字所以SIZESIZE为3x3)，并且进行逆序存储，将第step步存入最后 **SIZESIZE**数组中，第1步存入到第一个 SIZE*SIZE 数组中

int main(int argc, char *argv[])
{
  FILE *fp = NULL;
  struct eighttile e;
  struct board start;

  /* 分配无限大的空间 */
  e.q = (struct board *)malloc(sizeof(struct board) * N);
  memset(e.q, 0, sizeof(struct board) * N);
  e.first = 0;
  e.end = 0;
  e.min_step = N;
  e.finish_pos = 0;

  start = get_snapshot(fp);
  start.prev = -1;
  add(&e, start);
  search_path(&e);
  printf("step in total: %d\n", e.min_step);
  show_path(&e, &(e.q[e.finish_pos]));
+ animation(e);

  fclose(fp);

  return 0;
}

void show_path(struct eighttile *e, struct board *b, int step)
{
  if (b->prev >= 0)
  {
    show_path(e, &(e->q[b->prev]), step - 1);
  }
  show_board(e, *b, step);
}

/* 扩容存储所有有效的board */
void show_board(struct eighttile *e, struct board b, int step)
{
  int i, j;
  int ds;

+ ds = step * SIZE;
  for (i = ds; i < ds + SIZE; i++)
  {
    for (j = 0; j < SIZE; j++)
    {
      e->dist[i][j] = ' ';
    }
  }

+ for (i = ds; i < ds + SIZE; i++)
+ {
+   for (j = 0; j < SIZE; j++)
+   {
+     if (b.chess[(i - ds) * SIZE + j] == 0)
+     {
+       e->dist[i][j] = ' ';
+     }
+     else
+     {
+       e->dist[i][j] = b.chess[(i - ds) * SIZE + j] + '0';
+     }
+   }
+ }
 }

void animation(struct eighttile e)
{
  int i = 0;
  initscr();
  start_color();
  init_pair(1, COLOR_RED, COLOR_YELLOW);
  attrset(COLOR_PAIR(1));
  clear();

  do
  {
    moving_and_sleeping(&(e.dist[i][0]), SIZE, SIZE);
    i += SIZE;
  } while (e.min_step--);

  endwin();
}

void moving_and_sleeping(char *a, int width, int height)
{
  int i, j;

  clear();
  for (j = 0; j < height; j++)
  {
    move(j, 0);
    for (i = 0; i < width; i++)
    {
      int c = a[j * SIZE + i];
      addch(c);
      napms(100);
    }
  }
  refresh();
}

优化

我们可以发现一个巨大的优化点就在于每次加入或者弹出board都太过于自由，没有进行一定的限制。

因此我们初步想到一个容易的方式

• 在加入board前进行是否存在的判断是否存在重复，思路就是从first到end遍历队列，对每个board中的chess数组进行依次比较

void exchange(struct board b, struct eighttile *e, int i, int j)
{
  ...
  if (can_insert(e, nb))
  {
    add(e, nb);
  }
}

int can_insert(struct eighttile *e, struct board b)
{
  int i, j;

  for (i = e->first; i != e->end;)
  {
    for (j = 0; j < SIZE * SIZE; j++)
    {
      if (b.chess[j] != e->q[i].chess[j])
      {
        break;
      }
    }
    if (j == SIZE * SIZE)
    {
      break;
    }
    i++;
  }

  if (i == e->end)
  {
    return 1;
  }
  else
  {
    return 0;
  }
}

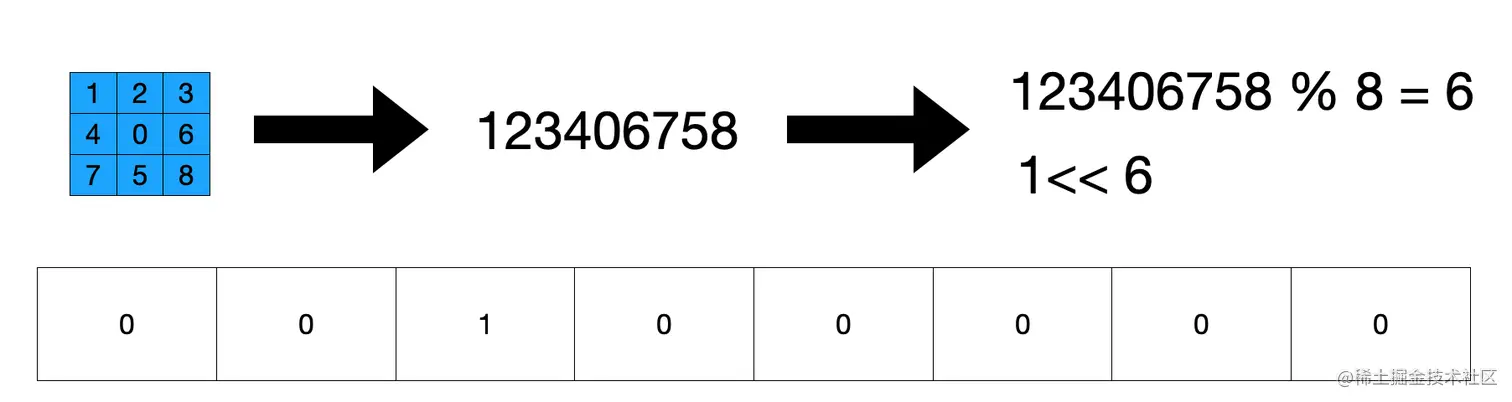

• 另一个比较不错的方式，灵感来自下面的题目，所以我们可以将队列中的board中的chess数组考虑为一种状态，更确切地说考虑为一个整体一个数字，然后分为8个一组(例如：123406758 / 8)，进行与或操作

  1000瓶水其中有一瓶水有毒，有10只老鼠并且只要老鼠喝了有毒的水必死。请问怎样通过一次实验找出有毒的那瓶水。相关链接

void add(struct eighttile *e, struct board b)
{
  int i;
  int rst = 0;
  for (i = 0; i < SIZE * SIZE; i++)
  {
    e->q[e->end].chess[i] = b.chess[i];
+   rst = rst * NUMBER + b.chess[i];
  }
+ e->h[rst / EIGHT_BIT] = e->h[rst / EIGHT_BIT] | (1 << (rst % EIGHT_BIT));
  e->q[e->end].prev = b.prev;
  e->q[e->end].pos = b.pos;
  e->end++;
}

int can_insert(struct eighttile *e, struct board b)
{
  int i;
  int rst = 0;

  for (i = 0; i < SIZE * SIZE; i++)
  {
    rst = rst * NUMBER + b.chess[i];
  }

  if (e->h[rst / EIGHT_BIT] & (1 << (rst % EIGHT_BIT)))
  {
    return 0;
  }
  else
  {
    return 1;
  }
}

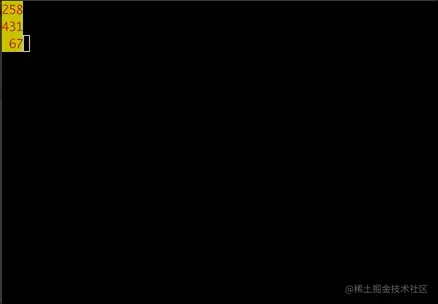

可以看下最后实现效果

相关代码以上传到github

总结

总的来说实现华容道算法主要用了队列的数据结构以及回溯的思想，通过枚举所有情况，优化避免一些重复计算来达到目的，如果有不正确的地方还请各位大佬指出，谢谢！
