基于CMPP协议集成短信测试桩全流程实践分享

505 阅读6分钟

前言:

极光短信属于极光推送的一块业务,极光短信最大的优势是针对推送消息未送达的用户进行补发短信,既保证消息触达又节省成本,以及认证短信或者其他业务场景都需要用到短信功能。

极光短信业务最底层是真实对对接运营商,使用的

cmpp协议发送短信,而在测试环境中, 不可能对真实环境来验证短信功能,原因:

1.测试需要发送大量的短信,费用会很高

2.需要模拟各种异常的消息 ,真实运营商有很多规则才能触发异常

3.需要对运营商快速返回各种错误,真实运营商可能会延迟,不利于测试

4.还需要针对大量数据时进行限速设置等各种场景

所以针对以上

4点的考虑,最终我们选择自己“创建”一个运营商来处理数据客户端发来的数据,满足日常的短信业务测试

在模拟之前,我们需要对运营商使用的底层协议,交互方式,数据处理方式进行确认,才能更好的建立一个自己的

“运营商”。

术语解释

1.认识cmpp协议

1.1网络结构

如图

1所示,互联网短信网关(ISMG)是外部信息资源站实体(SP)与移动网内短信中心之间的中介实体,互联网短信网关一方面负责接收SP发送给移动用户的信息和提交给短信中心。另一方面,移动用户点播SP业务的信息将由短信中心通过互联网短信网关发给SP。

1.2 CMPP功能概述

以下内容来自

cmpp2.0文档的的介绍

短信接收(

Short Message Mobile Terminated,SM MT) 典型的业务操作举例如图3所示:

图3 需要前转的MT示意图

1.SP发出数据请求(可能是短信通知或手机铃声等),被源ISMG接收;

2.源ISMG对接收到的信息返回响应;

3.源ISMG在本地数据库中找不到手机号段所对应网关代码,向GNS(汇接网关)发路由请求信息;

4.汇接网关将路由信息返回;

5.源ISMG根据路由信息将请求转给目的ISMG;

6.目的ISMG对接收到的信息返回响应;

7.目的ISMG将请求信息发送至SMC;

8.SMC向目的ISMG返回响应;

2.协议栈

CMPP协议以TCP/IP作为底层通信承载,具体结构由图2所示:

图2.1CMPP协议栈

ICP与ISMG以Clientmdash;Server方式建立TCP连接,用于双方信息的相互提交。TCP/IP连接建立后,由Client发起建立应用层的连接,这时如果ICP或ISMG认为需要建立TLS连接,则在传输的数据包中置TLS字段,从而在双方建立TLS连接。

在应用层连接建立后的数据传输过程中,如果

ICP或ISMG需要向对端发送加密信息,也可建立TLS连接,这时只需要置相应的消息体中Tls_available(是否使用TLS层)属性字段, 本条消息的消息体中的其他属性不发送。

消息采用并发方式发送,加以滑动窗口流量控制,即接收方在应答前一次收到的消息多于窗口大小条将予以拒绝。流程图如图

3所示:

2.1.消息定义

消息定义是客户端与服务端之间

“沟通的方式” 以下是cmpp协议内容的定义 (其中的一个鉴权协议)

基本数据类型

消息结构

消息头格式(

Message Header)

CMPP_CONNECT消息定义(SPàISMG)

CMPP_CONNECT消息定义

CMPP_CONNECT_RESP消息定义(ISMG à SP)

3.构建服务端

3.1短信测试桩架构分析

业务处理流程。如图

3.2所示

3.2

处理流程说明

1.服务端收到一条为39个字节的长度的请求数据,由于头部固定为12字节,剩余为27个字节

2.根据以上的协议27个字节长度判断是需要建立连接

3.获取客户端的连接的用户名与密码,解析AuthenticatorISMG字段验证是否鉴权成功

4.成功进行下一步操作 (需要回应 鉴权成功),在根据建立的连接后,对获取的数据进行处理,返回内容

我们以鉴权部分提取它的主要代码:

取出头部数据包

获取主体内容,鉴权内容

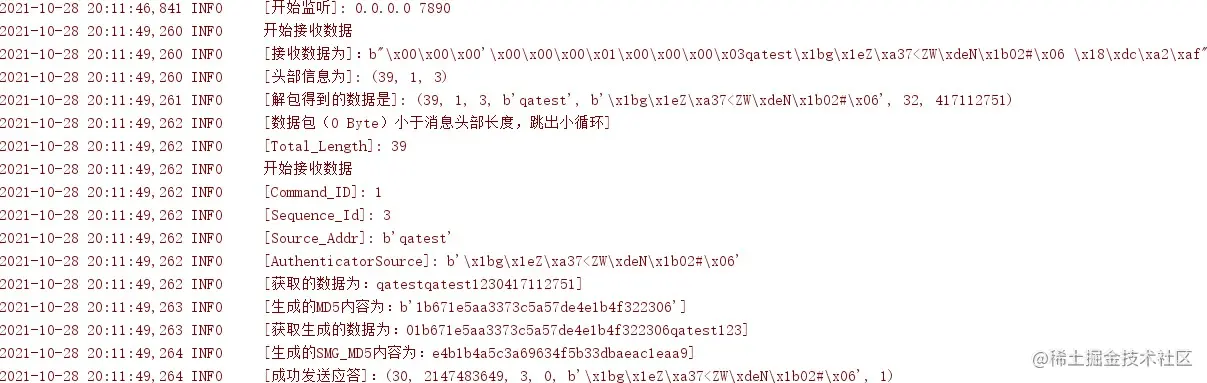

日志展示

3.2效果展示

短信测试桩目前已在测试环境中运行了

2年多,帮助公司节省了一大笔测试费用,以下是它展示的效果内容

在iportal上展示,发送成功状态。

在iportal上展示,发送失败状态。

在iportal上展示,已发送的状态。

在Iportal上展示,余额不足的状态

3.3短信模拟桩遇到的问题

1.发送的请求数据量已经超过窗口大小

当客户端发送的数量超过了大小处理大小,服务端进行限流,让任务进行排队处理并对它返回响应的

code,以减轻服务端压力

2.代码建立无效的链接,浪费资源

建立一个连接,就存储一个连接,当无效链接时,需要删除连接,如何判定无效,心跳连接不在建立,或建立连接后,

20分钟内都没有发送消息(测试环境),服务端对断链进行处理

3.语言的选项,以及方案设计

可选择

java以及Python语言都可以,考虑Python在公司的使用程度较高,选择Python

选择

Python的类有struct模块,用户解析字节数据,使用gevent来解决协程,或者是Python提供的多进程

4.消息粘包

读取数据时,根据头部的长度信息,按序读取

ioArgs缓冲区中的数据,若没有达到长度要求,继续读下一个ioArgs解决粘包、半包问题。

我们逐步完善测试桩,它不仅具有解析数据的功能,发送报告,保持心跳、处理不同错误

code,我们也提升了处理速度,以前是1分钟处理10个,现在1分钟能处理300个,满足我们大批量数据速度的一个提升,完善了我们各种场景的测试。
