【目标检测（五）】YOLOv1——开启one-stage目标检测的篇章YOLO把两阶段的目标检测网络变成单阶段网络。 Y

1. Motivation: 把两阶段的目标检测网络变成单阶段网络

从目标检测的发展历史来看，从RCNN开始开创了深度学习目标检测的先河，再到后来的SPP Net、Fast RCNN和Faster RCNN，这四个算法都需要Region Proposal，前三者是通过selective search方法生成近2000个Region Proposal，Faster RCNN是通过RPN网络来生成候选框区域，但是无一例外都需要先生成候选框区域，再对候选框区域进行分类和回归修正，所以我们统一把RCNN系列算法称为two-stage目标检测算法。

YOLO的想法是，既然RPN网络能生成若干的建议框，还对这些框进行了分类（二分类，是否是目标），并且对这些框进行了回归修正，为什么不让这个网络直接预测类别和框位置呢？YOLO就把two-stage整合到了一起，用一个阶段就能完成目标类别的确定和bbox框的回归任务，所以我们把YOLO系列的算法统称为one-stage算法。本文主要详细介绍YOLOv1算法。

2. YOLOv1原理

2.1 YOLO的思想

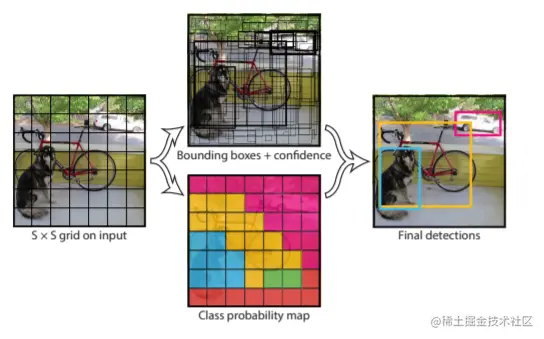

将一幅图像进行平均分成S*S个网格(grid cell)，如果某个object的中心落在这个网格中，那么这个网格就负责预测那个object。比如下图中这只狗的中心落在了第五行第二列的格子中，那么这个格子就负责预测狗的分类和框信息。

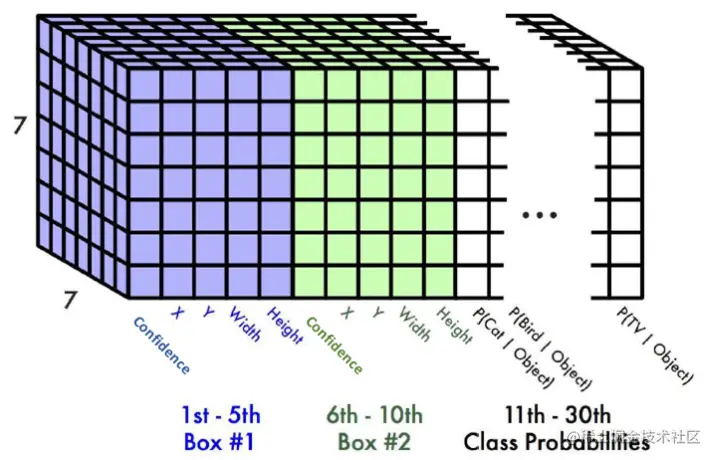

每个网格要预测B个Bounding Box（论文中S=2, B=2），每个Bounding Box除了要预测位置以外，还要预测一个confidence值。除此之外，每个网络还要预测C个类别的分数（对于VOC来说，C=20）。输出维度是S * S * (B * (4 + 1) + C)，以S=7，B=2，C=20为例输出tensor如下图所示：

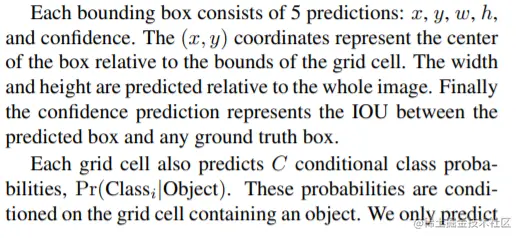

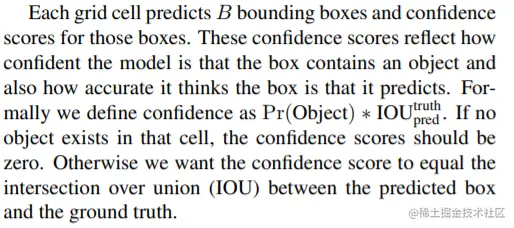

每个Bounding Box包含5个预测值：x, y, w, h和confidence。x和y表示框中心坐标点在grid cell中的相对位置，即x,y∈[0, 1]，w和h表示框的宽和高相对整张图的比例，也有w,h∈[0, 1]，confidence表示预测框和真实框的IOU值，特别地，可以理解为confidence=Pr(object)* $IOU^{truth}_{pred}$ ，这里当grid cell内为目标中心时Pr(object)为1，当grid cell内不包含目标中心时Pr(object)为0。截取一些论文中涉及到以上表述的细节如下图。

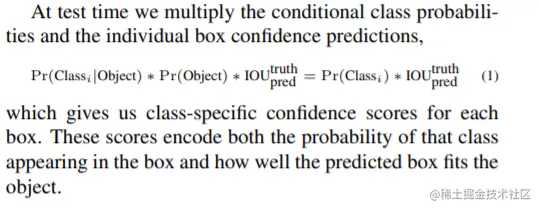

Notes: 测试的时候，将对应类别预测的概率和confidence乘起来作为预测的分数。

2.2 YOLOv1网络结构

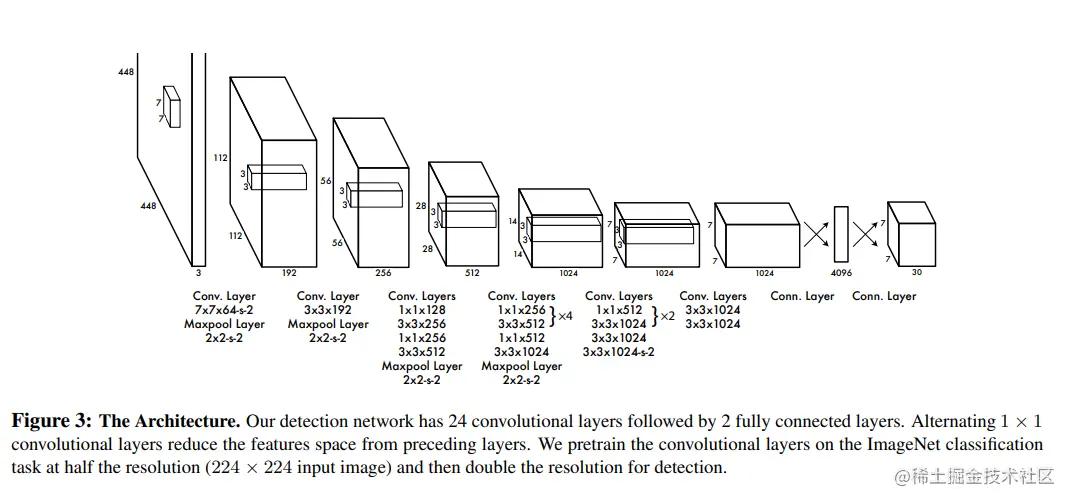

整个网络架构的设计灵感由GoogleNet而来，将Inception Module替换为一个1*1和一个3*3的卷积操作。如下图所示，输入一张448*448*3的图片，总计经过24个卷积层，得到一个维度为7*7*1024的feature map，之后进行flatten展平操作，得到1*50176的一维向量，然后接一个4096的全连接层，再接一个1470的全连接层，然后进行Reshape操作，输出7*7*30的结果（5 + 5 + 20）。

2.3 Loss损失函数设计

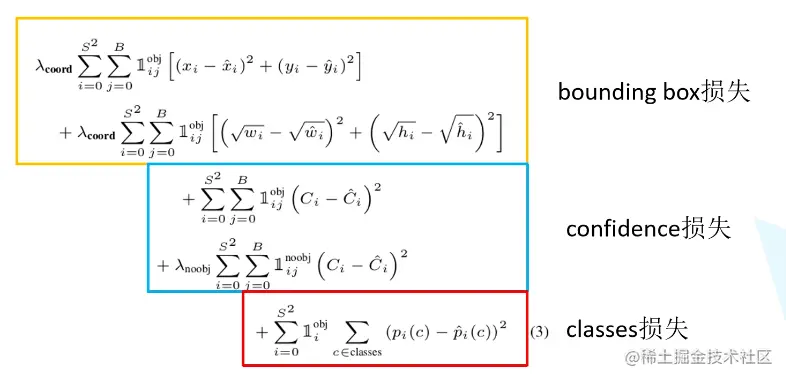

Loss主要由三部分组成，bbox的损失、confidece损失和class分类损失。

bbox损失：回归函数前的指数函数1表示第i个grid cell的第j个预测的Bounding Box是否负责该目标的预测（即第j个预测的Bounding Box框与GT Box有最大的IOU）。损失计算思路非常简单，分别计算中心点和宽高与GT的L2距离，因为要考虑大目标的损失可能会比小目标大很多，所以加上了根号，否则loss会极度偏向大目标。
confidence损失：由两部分组成，第一部分是当第i个grid cell的第j个预测的Bounding Box负责该目标的预测时confidence的GT值为预测框与真实框的IOU值，第二部分是当格子中没有（负责）目标时confidence的GT值应当为0。
分类loss：指示函数表示第i个grid cell是否应当负责该目标的预测（即该目标的中心是否在第i个grid cell里面），进行类别的损失计算。
平衡系数：因为图像中多数grid cell是不负责预测目标的，也就是说loss中的项在多数情况下是no_object状态的，那么我们需要提高bbox的回归损失权重、降低没有目标的confidence损失，加入了λ_coord 和 λ_noobj两个参数，论文中λ_coord=5, λ_noobj=0.5。

3. YOLO的效果评价和优劣分析

3.1 YOLO的准确率和速度效果

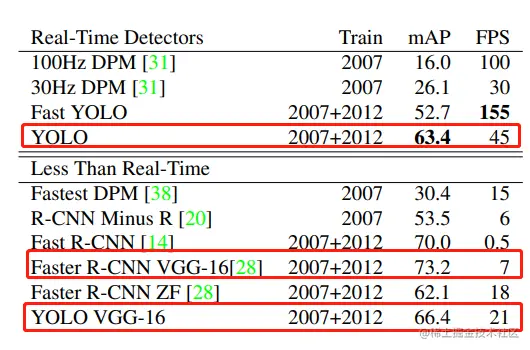

我们聚焦红框内的的比较：

YOLO和Faster RCNN都使用VGG16的backbone，速度上快了3倍，但是mAP准确率降低了7个点。
YOLO做到实时检测的网络的话，速度可以达到45fps，已经可以实现实时检测，但是mAP准确率降低了接近10个点。

3.2 YOLO优缺点分析

YOLO优点：
- 真正实现了实时目标检测，使得CV目标检测开始真正大规模应用到工业界，推理速度快。
- 不需提取region proposal，是整张图像放进网络进行检测的，可以更多的联系上下文信息和特征，减少将背景检测为物体的错误。
YOLO缺点：
- 对重叠目标无法检测：YOLO进行打格操作，每个grid cell只能预测一个类别，因此出现重叠目标尤其是重叠小目标，检测效果会很差，比如成群的小鸟。
- 对小目标检测效果不好：两点原因，一是由于损失函数设计较为粗糙，尽管使用了根号的方式来抑制大物体的overpower效应，但是效果依然欠佳；二是经过多次下采样，使得最终得到的feature的分辨率比较低，就是得到coarse feature这可能会影响到物体的定位。
- YOLO是根据训练数据来预测bbox的，但是当测试数据中的物体出现了训练数据中的物体没有的长宽比时，YOLO的泛化能力低。
- 直接回归GT和预测值，不是回归的offset，增加了训练的难度。
- 未使用BN。
