1.多路选择器有关知识
- 模拟多路选择就是一个多路选择开关

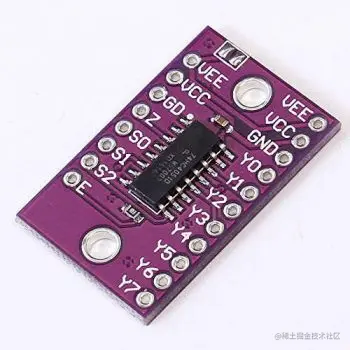

这是我选用的芯片，但是不得不说某宝真的假货多，（经过测试某宝上的几块钱的是一个4选1的，S2管脚没有作用，而且选择对应的选通通道也是对应错误。
- 对应的原理图和真值表
- 原理图

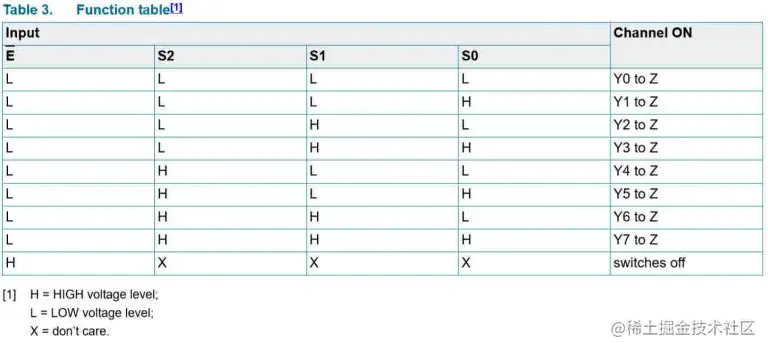

- 真值表
3. 一般都要看datasheet（百度都可以搜到）
2. 代码
- MUX.h
#ifndef _mux_H
#define _mux_H
#include "system.h"
void MUX_Init(void);
void selectMuxPin(int pin);
#endif
- MUX.c
#include "mux.h"
//////////////////////////////////////////////////////////////////////////////////
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//ALIENTEK STM32F429开发板
//ADG706驱动代码
//华南理工大学电活性
//创建日期:2021/04/23
//版本：V1.0
//版权所有，盗版必究。
//All rights reserved
//////////////////////////////////////////////////////////////////////////////////
//初始化PB1为输出.并使能时钟
//MUX IO初始化
/*这里PB5先去掉是因为使用的普中开发板中的PB5连接了蜂鸣器（低电平有效）*/
const int selectPins[8] = {GPIO_PIN_3, GPIO_PIN_4, GPIO_PIN_5, GPIO_PIN_6, GPIO_PIN_7, GPIO_PIN_8, GPIO_PIN_9, GPIO_PIN_10}; //放入数组有利于进行选择通道，只放如选择的通道PD3-PD10
void MUX_Init(void)
{
GPIO_InitTypeDef GPIO_Initure;
__HAL_RCC_GPIOB_CLK_ENABLE(); //开启GPIOB时钟
__HAL_RCC_GPIOD_CLK_ENABLE(); //开启GPIOD时钟
GPIO_Initure.Pin=GPIO_PIN_3|GPIO_PIN_4|GPIO_PIN_5; //PB3-PB10, PD11用于多路选择器的使能
GPIO_Initure.Mode=GPIO_MODE_OUTPUT_PP; //推挽输出
GPIO_Initure.Pull=GPIO_NOPULL; //不用上下拉
GPIO_Initure.Speed=GPIO_SPEED_HIGH; //高速
HAL_GPIO_Init(GPIOB,&GPIO_Initure);
GPIO_Initure.Pin=GPIO_PIN_11; // PD11用于多路选择器的使能
GPIO_Initure.Mode=GPIO_MODE_OUTPUT_PP; //推挽输出
GPIO_Initure.Pull=GPIO_NOPULL; //不用上下拉
GPIO_Initure.Speed=GPIO_SPEED_HIGH; //高速
HAL_GPIO_Init(GPIOD,&GPIO_Initure);
HAL_GPIO_WritePin(GPIOD,GPIO_PIN_11,GPIO_PIN_RESET); //PD11置0，默认初始化使能打开 (7HC40多路选择器默认E是低电平使能（这句代码可以不用）
for (int i=0; i<3; i++)
{
HAL_GPIO_WritePin(GPIOB, selectPins[i], GPIO_PIN_SET); //默认初始化关闭 当i=0时候蜂鸣器会叫
// PBout(i) = GPIO_PIN_SET;
}
// PDout(11) = GPIO_PIN_RESET;
}
void selectMuxPin(int pin)
{
for (int i=0; i<3; i++)
{
if (pin & (1<<i))
HAL_GPIO_WritePin(GPIOB, selectPins[i], GPIO_PIN_SET);
// PBout(i) = GPIO_PIN_SET;
else
HAL_GPIO_WritePin(GPIOB, selectPins[i], GPIO_PIN_RESET);
// PBout(i) = GPIO_PIN_RESET;
}
}
3. 测试结果
- 实际结果对应关系
| S2 | S1 | S0 | channel |
|---|---|---|---|
| 0 | 0 | 0 | Y4 |
| 0 | 0 | 1 | Y6 |
| 0 | 1 | 0 | Y5 |
| 0 | 1 | 1 | Y7 |
| 1 | 0 | 0 | Y4 |
| 1 | 0 | 1 | Y6 |
| 1 | 0 | 0 | Y5 |
| 1 | 1 | 1 | Y7 |
- 测试结果得到S2管脚没有任何作用
4. 总结
- 测试的时候没有得到想要的结果，可以先检查代码有没有问题，（前提是买的模块）模块一般不会出问题
- 然后单步调试检查管脚参数是否给对了值。
- 如果测试代码没有问题，就要开始怀疑硬件是否有问题，可以去咨询厂家或者商家
- 最后就是要耐心的进行调试
5. 参考资料
- 一个外国网站，有stm32驱动所有的实验
- 正原子点或者野火的网上资料
- 芯片的datasheet
