【目标检测（一）】RCNN详解——深度学习目标检测的开山之作本文主要介绍目标检测的发展历史和深度学习目标检测的开山之作R

1. 目标检测的前世今生

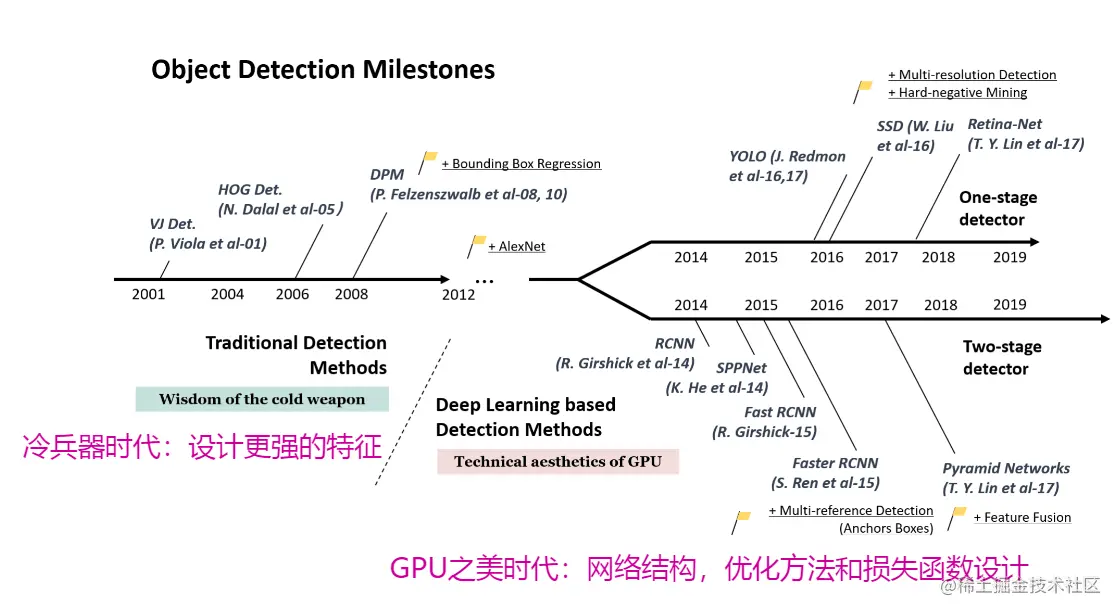

目标检测作为计算机视觉中最基本、最具挑战性的问题之一，近年来受到了广泛的关注。它在过去20年的发展可以说是计算机视觉历史的缩影。如果我们把今天的目标检测看作是深度学习力量下的技术美学，那么让时光倒流20年，我们将见证冷兵器时代的智慧。

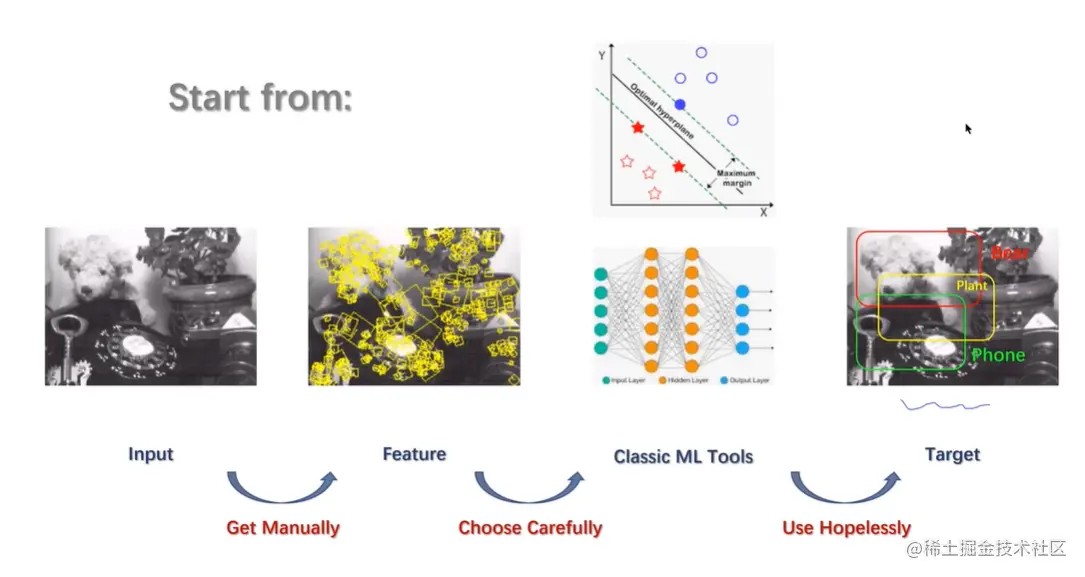

上图形象的表示了目标检测的发展历史，在RCNN问世以前，目标检测处于“冷兵器”时代，需要使用传统计算机视觉的方法，手工设计更强的特征，然后使用经典机器学习算法，如下图所示。

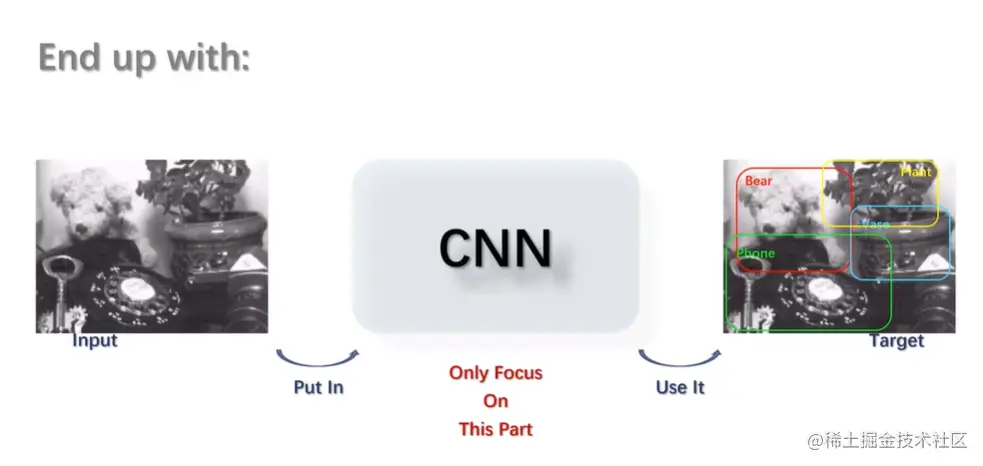

随着CNN网络的出现，目标检测进入了深度学习时代，目标检测技术越来越倾向于网络结构、损失函数和优化方法的设计，人们更加关注使用CNN网络自动提取出图像特征，代替了原来的手工设计特征。目标检测从“冷兵器”时代，过渡到“热兵器”时代，从两阶段目标检测算法到单阶段目标检测算法，再到现在的Anchor Free算法趋势，伴随着硬件计算水平的不断提高，目标检测技术的发展进入了“快车道”。本篇文章主要介绍开山之作RCNN算法。

2. RCNN原理

论文链接：arxiv.org/pdf/1311.25…

2.1 Pipeline

整体的思路非常简洁明了，作者认为不需要使用滑动窗口的方式在整张图像上滑动来获取Region Proposal（候选框），而只选择一部分候选框，然后在这些窗口上跑CNN网络就可以了。

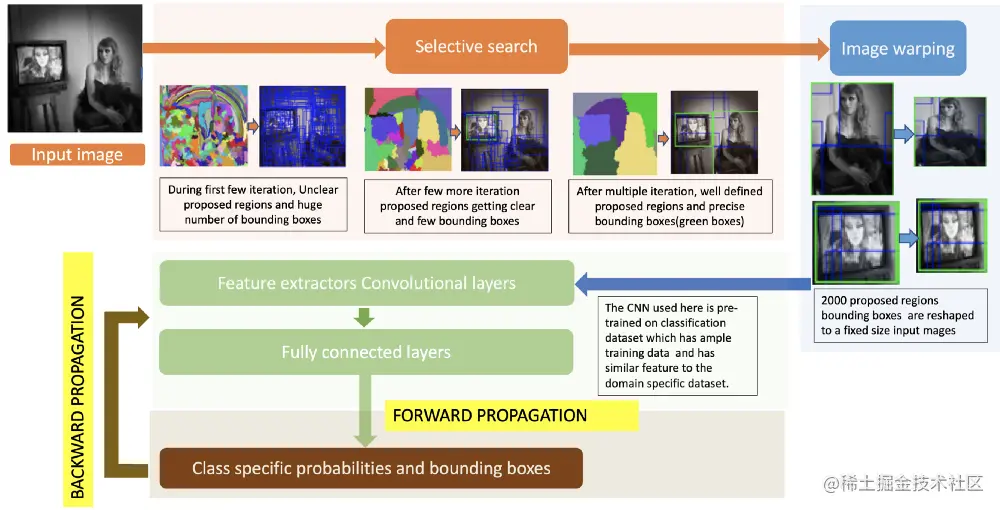

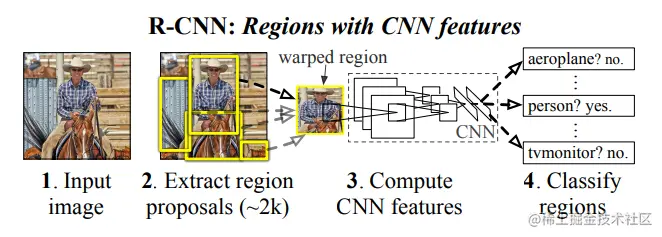

输入一张图片。
使用selective search的方法选出来约2000个Region Proposal，这种方法得到的候选框数量比传统方法少的多。大致是采用图像分割的算法得到的图像块，分割得到候选框，后面将进一步介绍、
将每一个候选框图片块resize为227*227的大小，然后输入到一个AlexNet CNN网络中，每个候选框图片都能得到一个4096维的特征。
为每一类都构建一个SVM分类器，例如你要分十类，就会有10个SVM分类器。将上一步中CNN提取到的特征，输入到这些SVM分类器中，可以得到每一类的分数，从而得到分类结果。（nms算法进行框去重，后面会详述）
同时将第三步中CNN输出的特征向量做回归，纠正Bounding Box框左上右下四个坐标的位置。

2.2 Selective Search

selecttive search论文链接：www.huppelen.nl/publication…

目标检测任务比图像分类任务复杂很多，因为目标检测任务可能有很多物体的分类和定位任务，我们说目标检测，一般是暗含classification和localization两个任务的。在训练分类器之前，通常我们需要通过一些方法得到Region Proposal，也就是候选框，在这些候选框中进行分类和回归，找到我们要的目标信息。

在RCNN以前的Region Proposal Algorithms主要采用穷举或者分割的方式，搜索范围很大，候选框数量非常多，会给后面的训练带来非常大的压力。RCNN作者选用selective search的方法，这个方法计算速度比以往的方法快很多，召回率高，综合考虑了颜色、大小、形状、纹理等特征，对图像区域进行分组。这个方法主要包含两个部分：Hierarchical Grouping Algorithm、Diversification Strategies。

2.2.1 Hierarchical Grouping Algorithm

大体思路是作者使用Felzenszwalb and Huttenlocher的分割方法得到图像的分割区域作为初始区域，然后使用多样性的策略，从多个角度特征来表征不同的分割区域，结合区域的相似性使用贪心算法对区域进行迭代分组。原文中是这么表述的：

先使用Felzenszwalb and Huttenlocher方法获取初始区域R。
构建区域相似度集合，计算所有pair区域的相似度，放进相似集合中。
寻找相似度最大的两个区域，将这两个区域合并为新区域，添加进R。
从S中移除所有与这两个合并区域有关的项，并计算新区域S与其他区域的相似度，添加进S。
跳至step 2，直到S为空。

2.2.2 Diversification Strategies

作者从多个维度去衡量不同图像区域的相似度，进行加权平均，主要有如下几个维度：

颜色
纹理
大小
尺寸即使使用了Selective Search等预处理步骤来提取潜在的bounding box作为输入，但是仍会有严重的速度瓶颈，原因也很明显，就是对所有region进行特征提取时会有重复计算，需要对所有区域两两之间求相似度，所得到的的候选框数量也偏多。

详细的尺度衡量方式可查看原论文，因为现在selective search几乎已经不用了，这里不做过多赘述了。

2.3 训练过程

网络输入预处理：将所有的候选框都resize到227*227的尺寸，但是在resize之前，用到一个trick，就是对Region Proposal进行区域膨胀，保证resize之后正好周围有16个像素的原图像上下文信息。

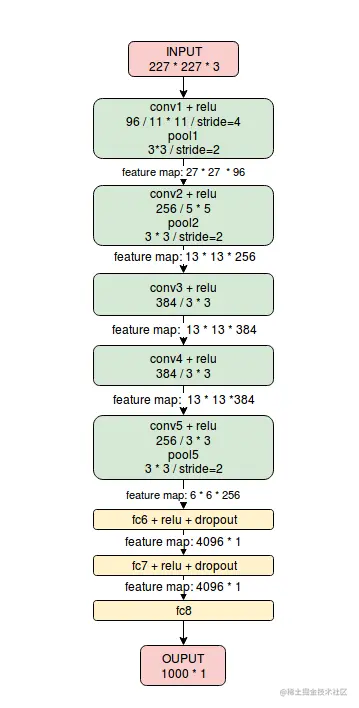

CNNC网络：作者使用了AlexNet分类网络作为特征提取器，网络输入为预处理好的227227图像块，经过5个卷积层和2个全连接层能得到固定4096维的向量特征（卷积层最后得到的66*256的特征，每个像素点的感受野是195），Alexnet网络如下图所示：

这部分作者使用AlexNet对RP进行区域块的图像分类，IOU>=0.5的认为是正例，反之为负例。

预训练模型：先试用Imagenet(1000类)训练，再用PASCAL VOC(21)类来fine-tune。使用这种方式训练能够提高8个百分点。
batch设置：32正样本+96负样本，现实情况中负样本会比正样本数量多得多。
类别设置：分C + 1类，包括C个目标的类别和1类background。
Loss: classification loss+bbox regression loss，后者在原文中设置超参数权重λ=1000。
分类器：需要训练(C + 1)个SVM分类器，每一类训练一个分类器。这里正负样本划分规则与CNNC网络分类不一样，与Ground Truth IOU值大于0.5认为是正样本，小于0.3的认为是负样本，其他框忽略掉。
Bounding Box回归：忽略掉分类不正确框的bbox框回归。得到分类器SVM的分数后，需要在feature map上预测一个新的bbox，对Region Proposal进行微调。获取CNN网络提取到的特征之后，把特征向量放进一个线性回归模型里，对框的位置、宽和高进行拟合，主要拟合bbox左上角坐标的xy坐标和框的宽高。方法是在已有的预测框P基础上，学习一个从P到GT的映射，得到更加准确的框。学习的四个偏移量参数如下图所示，分别是左上角坐标的xy偏移量和宽高的偏移量。

通过一个线性回归算法进行回归，损失函数如下：

Learning Rate Schedule: 初始学习率设置为0.001 + SGD。

2.4 后处理NMS

测试过程基本和训练过程一样，也是先生成近2000个Region Proposal，然后进行分类和框回归。但是可能会发生检测框（Region Proposal）和目标框多对一的匹配，即几个检测框与一个ground truth相匹配，几种不同的检测框可能与同一个ground truth有较大的IoU。在推理过程中,它们可以回归到具有高分类置信度的同一对象。因此,为了删除重复检测框,NMS后处理是必要的。

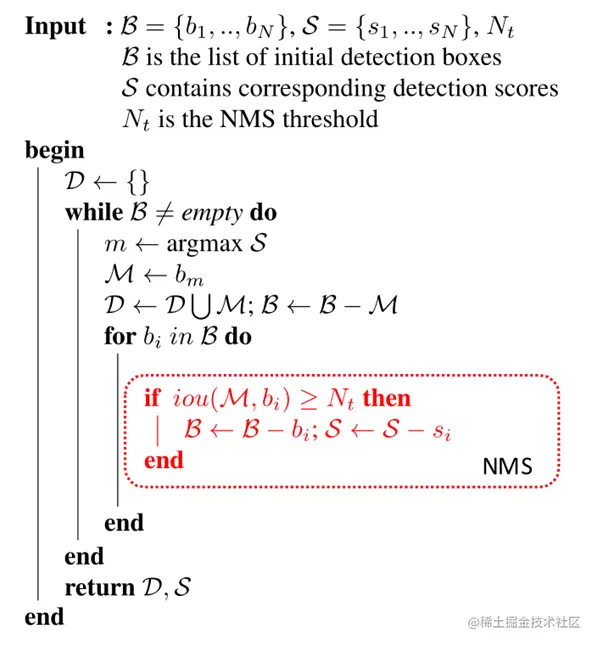

NMS是非极大值抑制(Non-maximum suppression)算法，算法流程如下：

Input: 所有检测框，检测框分数，NMS阈值

Output: 经过NMS后的检测框和它对应的分数

找到某一类检测框中分数最大的那个，记录下来，放在NMS新检测框集合中。
计算记录的分数最大框与其余的bbox的IOU值，IOU表示交并比，两个box区域的交集比上并集，如下图所示：

如果其IOU>NMS阈值，那么就舍弃这个bbox（很大概率这两个检测框是同一个目标），从检测框集合和阈值集合中移除这个bbox的信息。
从最后剩余的检测框集合中，再找出最大scores的那个，如此循环往复，直到原始检测框集合为空。

Python实现代码如下：

import numpy as np

def nms(dets, thresh):
    x1 = dets[:, 0]
    y1 = dets[:, 1]
    x2 = dets[:, 2]
    y2 = dets[:, 3]
    scores = dets[:, 4]

    areas = (x2 - x1 + 1) * (y2 - y1 + 1)
    order = scores.argsort()[::-1]

    keep = []
    while order.size > 0:
        i = order[0]
        keep.append(i)
        xx1 = np.maximum(x1[i], x1[order[1:]])
        yy1 = np.maximum(y1[i], y1[order[1:]])
        xx2 = np.minimum(x2[i], x2[order[1:]])
        yy2 = np.minimum(y2[i], y2[order[1:]])

        w = np.maximum(0.0, xx2 - xx1 + 1)
        h = np.maximum(0.0, yy2 - yy1 + 1)
        inter = w * h
        ovr = inter / (areas[i] + areas[order[1:]] - inter)

        inds = np.where(ovr <= thresh)[0]
        order = order[inds + 1]

    return keep

3. RCNN缺点

多阶段训练: 预训练(ImageNet) + Selective Search + CNN特征提取器(VOC) + 分类器(SVMs) + 边界框回归器(LR)。
从每个建议框中提取的特征向量(1x4096)存储于硬盘，消耗大量时间空间成本。
每个warped region都需要重新送往CNN提取特征，多次重复卷积计算。
Inference一张图片耗时太长，GPU: 13 s/frame，CPU: 53 s/frame。
