假设我现在要识别一个图片，看他是猫还是狗（两分类），我用的是小米手机，像素是6400w。

我用一个单层的全连接神经网络来识别。

那我的输入就是一个 $6.4×10^7$ （ $6.4e7$ ）的向量，输出是一个one-hot的二维向量。

那我的参数就是 $2 × 6.4e7$ 。

一层肯定不可能识别出他是猫还是狗，那我给他多加一个隐藏层，隐藏层降到1000维。

那我现在的参数就是 $1e3 \times 6.4e7 = 6.4e10$ 。

加了一个隐藏层，第一层参数就过亿了。为了识别一个图片大可不必。并且两层网络也不太可能识别出那是

猫还是狗。

所以随着网络加深，全连接层用到的参数量是无法估计的。

那怎么办呢？

这就用到了卷积层。

卷积层怎么用呢？就是我不整张图识别了。我分块识别。

卷积

全连接层直接计算整张图（左侧），卷积层就是是将图片分成小块块（右侧），从左到右从上到下慢慢扫描，每次只计算这一个小块块。

既然每次识别一个小块块了，那就要遵守两个规定：

局部性
平移不变性

平移不变性

看个公式：

h_{i, j}=\sum_{k, l} w_{i, j, k, l} x_{k, l}=\sum_{a, b} v_{i, j, a, b} x_{i+a, j+b}

先解释一下上边的公式：

为什么w是四维的：

回想一下单层神经网络输入为向量的时候：

$[h]_{m \times 1}= [w]_{m \times n} \times [x]_{n \times 1}$

那输入为矩阵的时候就是这样：

$[h]_{i \times j} = [w]_{i \times j \times k \times l} * [x]_{k \times l}$

注意：我这里特意换了个乘号，因为这里执行的不是矩阵乘法，是矩阵元素按位相乘。并且讲道理不是这样的，但是我觉得这样说比较好接受为什么w变成四维了。
V 是 W 的重新索引 $v_{i, j, a, b}=w_{i, j, i+a, j+b}$

为什么要重新索引？

因为卷积核(黄块块，权重)大小是固定的，每次和x进行计算都是固定的方块大小，你也可以换个字母 $a\times b$ 。也就是每次 $a\times b$ 大小的x和 $i\times j \times a\times b$ 大小的w进行运算。

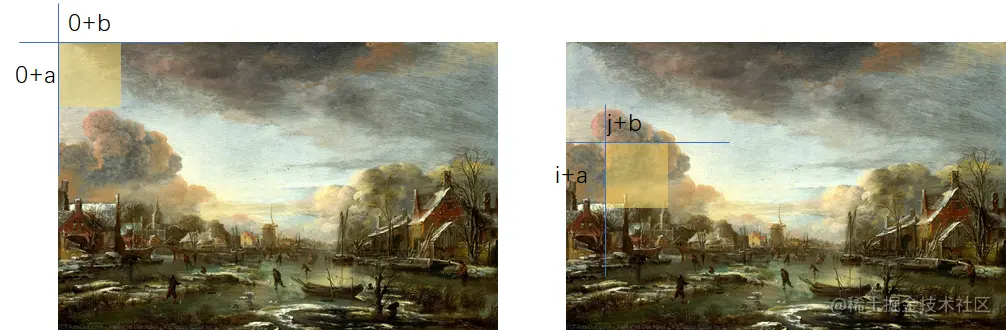

但是因为位置是变化的，而x是 $k \times l$ ，其中的k和l是一直变化的，每次计算的x位置都不同。而x是在整个大图里的，可以用整张图的i，j推算出每次x的位置是 $i+a$ 和 $j+b$ ，因此将k和l进行转化。整个式子变为 $[h]_{i \times j} = [v]_{i \times j \times a \times b} * [x]_{i+a \times j+b}$

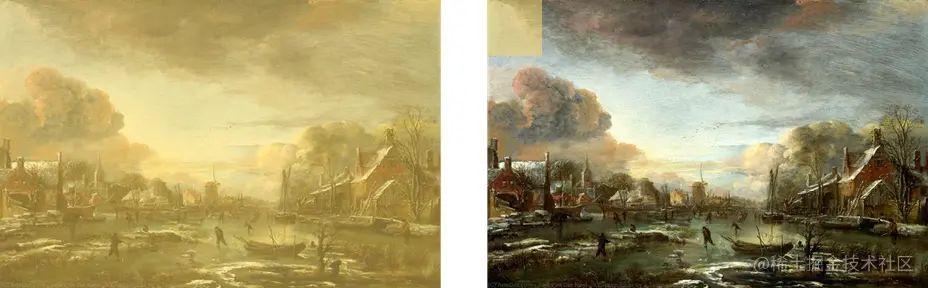

好了，现在再想一个问题，你x每次移动，但是我卷积核（黄块块）是平移不变的啊，不管你挪到哪里我都是固定大小，固定参数值，所以我为什么要有i和j？花生，你发现了盲点。既然w和x的位置无关，那就完全可以扔掉在图中的相对位置啊。那就把i和j去掉就行了。然后整个式子变为 $[h]_{i \times j} = [v]_{a \times b} * [x]_{i+a \times j+b}$

综上所述，就是所谓的平移不变性。

所以到这里，我们上边复杂的公式就变成了：

h_{i, j}=\sum_{a, b} v_{a, b} x_{i+a, j+b}

但是这个公式叫二维交叉。不是二维卷积。

那局部性呢？

上边那个公式本身就是符合局部性的。

因为w的大小是固定的。所以每次只和相同大小的x进行计算。只能计算黄框框覆盖的部分。

或者你可以把二维交叉转换成二维卷积：

当 $|a|,|b|>\Delta$ 时, 使得 $v_{a, b}=0$ ：

h_{i, j}=\sum_{a=-\Delta}^{\Delta} \sum_{b=-\Delta}^{\Delta} v_{a, b} x_{i+a, j+b}

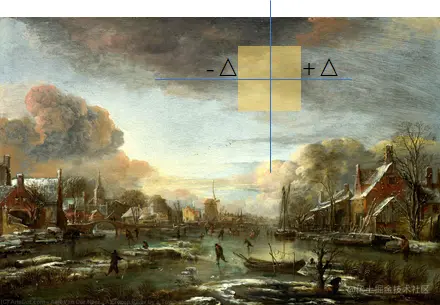

就是说给一个区间 $\Delta$ ，现在ab从 $-\Delta$ 开始计算，一直计算到 $+\Delta$ ，超出范围v就变0。保证了只在 $2\Delta \times 2\Delta$ 的大小内运算。

虽然两个公式可能看起来不一样，但是实际应用中都是一样的东西了， $a \times b$ 变为 $2\Delta \times 2\Delta$ ，换汤不换药。

我们也成功的获得了卷积公式。

当 $|a|,|b|>\Delta$ 时, 使得 $v_{a, b}=0$ ：

h_{i, j}=\sum_{a=-\Delta}^{\Delta} \sum_{b=-\Delta}^{\Delta} v_{a, b} x_{i+a, j+b}

用上边的公式进行卷积计算，假设我的图是8×6的图，现在用一个3×3的卷积核进行卷积。

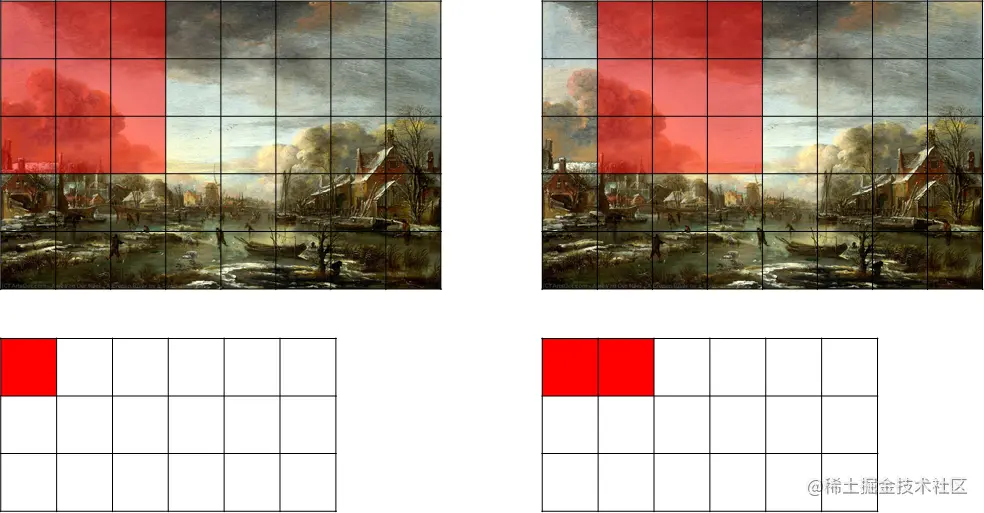

根据公式，两个3×3的矩阵进行计算之后求和，将数字填入卷积层的第一个格子。之后向右移，向右移不动了向下移，直到最后。移完整个图。

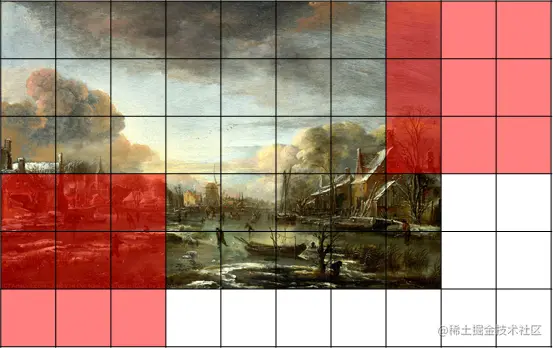

经过一次卷积之后，获得的结果相比如输入少了两行两列。因为下边这两种情况x和w不重合是不用计算的，只需要计算能完全覆盖的区域即可。所以经过3×3的卷积核会少两行两列。如果是经过5×5的卷积核会少四行四列。
