前言

IPC 系列文章：
建议按顺序阅读。

Android IPC 之Service 还可以这么理解
Android IPC 之Binder基础
Android IPC 之Binder应用
Android IPC 之AIDL应用(上)
Android IPC 之AIDL应用(下)
Android IPC 之Messenger 原理及应用
Android IPC 之服务端回调
Android IPC 之获取服务(IBinder)
Android Binder 原理换个姿势就顿悟了(图文版)

上一篇文章分析了如何使用Binder进行进程间通信以及提出了直接使用Binder编码的缺点，本篇阐述如何使用AIDL解决以上缺点。
通过本篇文章，你将了解到：

1、如何编写AIDL 文件
2、如何使用AIDL

1、如何编写AIDL 文件

什么是AIDL

AIDL 是Android Interface Definition Language (Android 接口定义语言)的缩写。

创建AIDL 文件

Android Studio本身支持创建AIDL文件，先创建名为IMyServer 的AIDL文件。
在Module上右键单击：


输入名字：


确定后生成 IMyServer.aidl文件：


可以看出，由于是第一次创建AIDL文件，因此还创建了aidl文件夹并添加了包名作为目录结构，其总体结构如下：

src/main/aidl/com/fish/myapplication/IMyServer.aidl

其中/aidl目录与/java、/res目录平级，都在main目录下：

app/src/main/
app/src/aidl/
app/src/res

AIDL 文件内容

生成IMyServer.aidl内容如下：

//包名
package com.fish.myapplication;

interface IMyServer {
    //aidl 支持的基本数据类型
    //默认生成的方法，可以去掉
    void basicTypes(int anInt, long aLong, boolean aBoolean, float aFloat,
            double aDouble, String aString);
}

其中basicTypes(xx)方法是自动生成的，用来指导我们如何编写方法，可以去掉。
IMyServer 接口里声明的方法为Server端暴露给外部调用的方法，先为Server添加方法：


//包名
package com.fish.myapplication;

interface IMyServer {
    //只有一个参数，并且没有返回值
    void say(String word);

    //有两个参数，并且返回int
    int tell(String word, int age);
}

然后编译工程。

AIDL 编译产物

编译成功后，切换到Project模式，搜索IMyServer.java：


可以看出，编写的AIDL文件，最终根据一定的规则映射生成Java文件，接着来看看IMyServer.java内容。

/*
 * This file is auto-generated.  DO NOT MODIFY.
 */
package com.fish.myapplication;
public interface IMyServer extends android.os.IInterface
{
  //默认类实现接口，可以不用关注
  public static class Default implements com.fish.myapplication.IMyServer
  {
    @Override public void say(java.lang.String word) throws android.os.RemoteException
    {
    }
    @Override public int tell(java.lang.String word, int age) throws android.os.RemoteException
    {
      return 0;
    }
    @Override
    public android.os.IBinder asBinder() {
      return null;
    }
  }


  public static abstract class Stub extends android.os.Binder implements com.fish.myapplication.IMyServer
  {
    //描述符
    private static final java.lang.String DESCRIPTOR = "com.fish.myapplication.IMyServer";
    public Stub()
    {
      //调用Binder方法，将Binder与IInterface 关联起来
      //也就是说Binder持有IInterface引用
      this.attachInterface(this, DESCRIPTOR);
    }

    //通过Binder找到关联的IInterface
    public static com.fish.myapplication.IMyServer asInterface(android.os.IBinder obj)
    {
      if ((obj==null)) {
        return null;
      }
      android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
      if (((iin!=null)&&(iin instanceof com.fish.myapplication.IMyServer))) {
        //IBinder引用与调用者同一进程，直接返回IInterface
        return ((com.fish.myapplication.IMyServer)iin);
      }
      //不同进程则返回Proxy，并传入Binder
      return new com.fish.myapplication.IMyServer.Stub.Proxy(obj);
    }
    //返回自身
    @Override public android.os.IBinder asBinder()
    {
      return this;
    }

    //重写onTransact(xx)
    @Override public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException
    {
      java.lang.String descriptor = DESCRIPTOR;
      switch (code)
      {
        //根据code，调用不同的方法
        case INTERFACE_TRANSACTION:
        {
          reply.writeString(descriptor);
          return true;
        }
        case TRANSACTION_say:
        {
          data.enforceInterface(descriptor);
          java.lang.String _arg0;
          //反序列化，读取数据
          _arg0 = data.readString();
          this.say(_arg0);
          reply.writeNoException();
          return true;
        }
        case TRANSACTION_tell:
        {
          data.enforceInterface(descriptor);
          java.lang.String _arg0;
          _arg0 = data.readString();
          int _arg1;
          _arg1 = data.readInt();
          int _result = this.tell(_arg0, _arg1);
          reply.writeNoException();
          //写入回复
          reply.writeInt(_result);
          return true;
        }
        default:
        {
          return super.onTransact(code, data, reply, flags);
        }
      }
    }
    private static class Proxy implements com.fish.myapplication.IMyServer
    {
      private android.os.IBinder mRemote;
      Proxy(android.os.IBinder remote)
      {
        mRemote = remote;
      }
      @Override public android.os.IBinder asBinder()
      {
        return mRemote;
      }
      public java.lang.String getInterfaceDescriptor()
      {
        return DESCRIPTOR;
      }
      @Override public void say(java.lang.String word) throws android.os.RemoteException
      {
        //构造序列化数据
        android.os.Parcel _data = android.os.Parcel.obtain();
        android.os.Parcel _reply = android.os.Parcel.obtain();
        try {
          _data.writeInterfaceToken(DESCRIPTOR);
          //写入序列化
          _data.writeString(word);
          //mRemote为远程的IBinder
          boolean _status = mRemote.transact(Stub.TRANSACTION_say, _data, _reply, 0);
          //阻塞等待transact(xx)调用结果
          if (!_status && getDefaultImpl() != null) {
            getDefaultImpl().say(word);
            return;
          }
          _reply.readException();
        }
        finally {
          _reply.recycle();
          _data.recycle();
        }
      }
      @Override public int tell(java.lang.String word, int age) throws android.os.RemoteException
      {
        android.os.Parcel _data = android.os.Parcel.obtain();
        android.os.Parcel _reply = android.os.Parcel.obtain();
        int _result;
        try {
          _data.writeInterfaceToken(DESCRIPTOR);
          _data.writeString(word);
          _data.writeInt(age);
          boolean _status = mRemote.transact(Stub.TRANSACTION_tell, _data, _reply, 0);
          if (!_status && getDefaultImpl() != null) {
            return getDefaultImpl().tell(word, age);
          }
          _reply.readException();
          _result = _reply.readInt();
        }
        finally {
          _reply.recycle();
          _data.recycle();
        }
        return _result;
      }
      public static com.fish.myapplication.IMyServer sDefaultImpl;
    }
    static final int TRANSACTION_say = (android.os.IBinder.FIRST_CALL_TRANSACTION + 0);
    static final int TRANSACTION_tell = (android.os.IBinder.FIRST_CALL_TRANSACTION + 1);
    public static boolean setDefaultImpl(com.fish.myapplication.IMyServer impl) {
      if (Stub.Proxy.sDefaultImpl == null && impl != null) {
        Stub.Proxy.sDefaultImpl = impl;
        return true;
      }
      return false;
    }
    public static com.fish.myapplication.IMyServer getDefaultImpl() {
      return Stub.Proxy.sDefaultImpl;
    }
  }

  //声明的公共方法
  public void say(java.lang.String word) throws android.os.RemoteException;
  public int tell(java.lang.String word, int age) throws android.os.RemoteException;
}

代码不长，但是初看起来云里雾里的，如果不怎么熟悉以上内容，强烈建议先阅读上篇文章：Android IPC 之Binder应用，再看这篇就很容易了。

提取重点分析上面的代码。
定义接口
定义了IMyServer 接口，该接口里的方法就是根据IMyServer.aidl里声明的方法生成的。

两个静态类
Stub是抽象类。
继承了Binder，重写了onTransact(xx)方法。
实现了IMyServer 接口，并没有实现里面的方法，这些方法待服务端实现。
当onTransact(xx)被调用的时候，根据不同的code调用相应的方法。
在上篇文章里分析的时候，onTransact(xx)与IMyServer 接口是分离的，我们需要手动在onTransact(xx)里调用IMyServer 方法。而此时Stub将两者结合起来了，完成了服务端与Binder驱动的联动。

Proxy虽然没有继承自Binder，但是持有IBinder引用：mRemote。
实现了IMyServer，并且实现了其所有方法，每个方法里最终都通过mRemote调用transact(xx)完成了客户端与Binder驱动联动。

至此，通过这两个类，分别完成了服务端、客户端与Binder的联动。

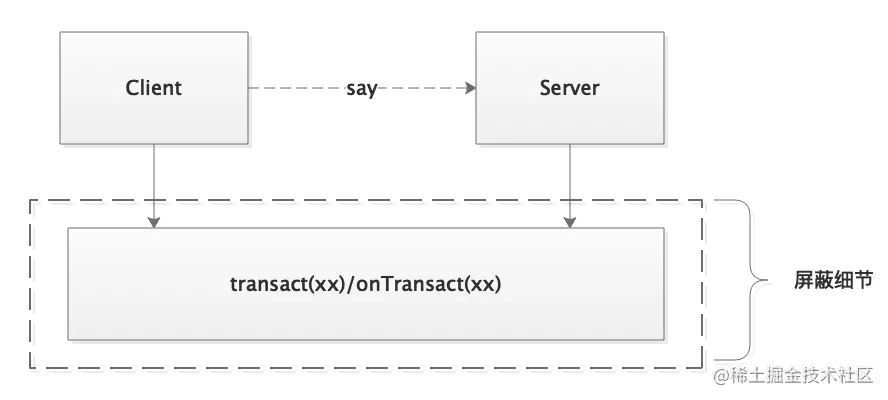

继续引用上篇的图：


可以看出，有了AIDL自动生成的类后：

1、繁杂的switch case 不用自己编写了
2、序列化反序列化也不用编写了
3、不再需要编写transact(xx)与onTransact(xx)了

极大解放了生产力。

2、如何使用AIDL

既然IMyServer.java 已经生成了，继续来看看如何使用它。

编写Server端业务

public class MyService extends Service {

    private final String TAG = "IPC";

    //构造内部类
    private IMyServer.Stub stub = new IMyServer.Stub() {
        @Override
        public void say(String word) throws RemoteException {
            Log.d(TAG, "receive say content:" + word + " in server");
        }

        @Override
        public int tell(String word, int age) throws RemoteException {
            Log.d(TAG, "receive tell content:" + word + " age:" + age + " in server");
            return age + 1;
        }
    };

    @Nullable
    @Override
    public IBinder onBind(Intent intent) {
        //Stub 继承自Binder，因此是IBinder类型
        return stub;
    }
}

首先实现业务接口。
其次在onBind(xx)里将Binder返回给客户端。
业务逻辑实现了，等待客户端调用。

编写客户端业务

先定义ServiceConnection:

    ServiceConnection serviceConnection = new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName name, IBinder service) {
            IMyServer iMyServer = IMyServer.Stub.asInterface(service);
            try {
                iMyServer.say("how are you?");
                int result = iMyServer.tell("how are you?", 18);
                Log.d("IPC", "receive return content:" + result + " in client");
            } catch (Exception e) {

            }
        }

        @Override
        public void onServiceDisconnected(ComponentName name) {
        }
    };

service 为IBinder引用，该引用从服务端经过Binder驱动传递而来(不一定是同一个引用)。
IMyServer.Stub.asInterface(service) 用来寻找该IBinder对应的服务端提供的接口。

1、当IBinder与调用者同一进程，则IBinder为Binder类型，即为自身定义的Stub。
2、当IBinder与调用者不是同一进程，则IBinder为BinderProxy类型(为什么是这个类型，后续文章会分析)。

此处测试的是两个不同的进程，因此IBinder service指向BinderProxy。
在ServiceConnection里，当绑定成功后调用Proxy里的方法，其内部通过BinderProxy调用transact(xx)。

上面的逻辑都写了，最后当然需要绑定Service:

    private void bindService() {
        Intent intent = new Intent(this, MyService.class);
        bindService(intent, serviceConnection, BIND_AUTO_CREATE);
    }

来看看打印结果：


可以看出通信成功了。

需要注意的是：

以上Demo都是同一个工程里编写的，因此客户端、服务端都能访问IMyServer.Stub，若是在不同的进程，需要写同样的IMyServer.aidl文件。

让Service在不同的进程运行只需要在AndroidManifest.xml添加如下字段：

        <service android:name=".MyService" android:process=":aidl">
        </service>

绑定后，运行的两个进程如下：


总结AIDL用法

通过以上Demo可以看出，通过编写AIDL实现IPC。
服务端仅需要两步：
第一步
实现接口对应方法的业务逻辑

第二步
在onBind(xx)里将接口关联的Binder返回

同样的客户端调用服务端仅仅只需要两步：
第一步
通过Stub拿到服务端的接口

第二步
拿到接口后调用对应的方法


明显的，IMyServer.java 已经为我们实现了连接Binder的功能，屏蔽了对接的Binder细节。客户端调用服务端的方法(Proxy)与服务端进行通信，就像是"直接"调用一般，符合Java一贯的面向对象的思维。

结合上一篇文章对Binder应用的分析，以及本篇AIDL的分析，我们知道：

  • AIDL 并不是我们熟知的Java、C++语言，而是一种规范。按此规范编写的AIDL文件最终生成对应的.java文件，该文件里实现了客户端调用transact(xx)以及调用服务端的onTransact(xx)，通过.java文件就能实现进程间通信。
  • .java文件里将工作分为了两部分：一是客户端的逻辑封装在Proxy里，而服务端的逻辑封装在Stub里，典型的Proxy-Stub(代理-桩)模式。
  • 进程间通信的核心是Binder，AIDL本身并不能实现进程间通信，仅仅是简化了编码的流程。

接下来将重点分析AIDL 传递自定义数据类型以及定向Tag相关问题。

本文基于Android 10.0。
