前言
由于最近项目需要，需要在vue项目中使用OpenLayers来进行 GIS 地图的开发，网上对 OpenLayers 文章并不算太多，借此机会分享下自己在项目中实际使用的一些心得。
本系列将陆续分享项目过程中实现的一些功能点。
本文接着上篇vue+OpenLayers 项目实践（四）：设置围栏，继续讲解围栏中的一下功能点。
具体实现
本文需要实现的功能：
- 设计围栏的数据存储格式，并解析
- 处理重复绘制
- 查看历史围栏
设计数据格式
上一篇文章中已经完成绘制围栏功能，那么怎么将绘制的围栏信息存储起来方便后续使用呢？咱们在上一篇文章中预留了一个保存围栏数据的方法，下面就继续完善这部分代码。
handleSave() {
// 保存
},
这里添加个新方法drawEnd,监听绘制完成的时候解析数据：
// 绘制完成解析结构
drawEnd(evt) {
let geo = evt.feature.getGeometry();
let type = geo.getType(); //获取类型
const handle = {
Circle: () => {
//获取中心点和半径
let center = geo.getCenter();
let radius = geo.getRadius();
this.circleInfo = {
center: center,
radius: parseInt(radius),
};
},
Polygon: () => {
//获取坐标点
let points = geo.getCoordinates();
this.polygonPath = points[0];
},
};
if (handle[type]) handle[type]();
},
代码中定义了一个handle对象，用于处理绘制的数据，圆将中心点与半径存储到this.circleInfo，而多边形就将点位path存储到this.polygonPath。在addInteraction中注册监听：
this.fenceDraw.on("drawend", (e) => {
// 绘制完成的回调
this.drawEnd(e);
});

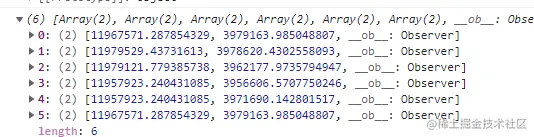

看看打印的结果：
可以看到围栏信息已经获取到了，但是坐标并不是我们常见的经纬度信息，我们在保存的时候去进行数据处理。
首先定义数据处理函数
import * as olProj from "ol/proj";
// 数据处理
formatFenceData() {
const handle = {
Circle: () => {
if (!this.circleInfo) {
this.$message.error(this.$t("lan_map.lan_map_fences.pdrwf"));
return;
}
const center = this.circleInfo.center;
const radius = this.circleInfo.radius;
const p = olProj.toLonLat(center);
return `Circle (${p[0]} ${p[1]}, ${radius})`;
},
Polygon: () => {
if (this.polygonPath.length === 0) {
this.$message.error(this.$t("lan_map.lan_map_fences.pdrwf"));
return;
}
const path = this.polygonPath;
const pathArr = [];
path.forEach((item) => {
const p = olProj.toLonLat(item);
pathArr.push(`${p[0]} ${p[1]}`);
});
return `Polygon (${pathArr.join(", ")})`;
},
};
const type = this.tool;
if (handle[type]) {
return handle[type]();
}
},
通过olProj.toLonLat()方法去转换坐标，分别返回Circle (${p[0]} ${p[1]}, ${radius})与Polygon (${pathArr.join(", ")})的数据格式，如
Circle (107.62493031295215 33.55224298744986, 21716)
Polygon (107.60051625976537 33.56038110614992, 107.71404159451102 33.612243570978194, 107.77995947944197 33.47591089982609)
最后修改handleSave方法，这里就存本地了，xdm可以在这直接调后端的接口去存储围栏信息，本文就直接存储到本地vuex中了，vuex添加就不去多做说明了，前端基操。有兴趣的可以直接看源码。
handleSave() {
// 保存
if (!this.name) {
this.$message.error("请输入围栏名称");
return;
}
const area = this.formatFenceData();
if (area) {
let data = {
name: this.name,
area: area,
};
// 可调用后端api进行保存，本文直接就存本地vuex中了
this.addFences(data);
}
},
处理重复绘制
使用过程中发现，在绘制围栏时可以绘制多个重叠的区域，显然并不是我们想要的，比如：我们需要在画完一个圆的时候，不允许重叠的去画圆，而是清空重新画一个。
需要加入方法mapOnly
addInteraction() {
this.fenceDraw = new Draw({
source: this.fenceSource,
type: this.tool,
});
this.openMap.addInteraction(this.fenceDraw);
this.fenceDraw.on("drawend", (e) => {
// 绘制完成的回调
this.drawEnd(e);
});
// 检测是否重复绘制
this.mapOnly();
},
mapOnly() {
this.fenceDraw.on("drawstart", () => {
if (this.tool === "Polygon") {
// 如果已经存在则删除上一个几何
if (this.polygonPath)
this.fenceSource.clear() && (this.polygonPath = []);
} else {
if (this.circleInfo)
this.fenceSource.clear() && (this.circleInfo = null);
}
});
},
如此在围栏绘制的时候只能绘制一个圆/多边形。
查看历史围栏
OK，以上都是新增围栏的功能，那么新增的目的都是为了存储后能够查看历史围栏记录，下面开始实现查看功能。
// Home.vue中通过vuex获取围栏数据
computed: {
...mapGetters(["fences"]),
},
我们需要跟地图切换一样在右下角添加个下拉来切换展示围栏。可参考vue+OpenLayers 项目实践（二）：多地图切换
<!-- 地图围栏 -->
<el-select v-model="fence" style="width: 150px">
<el-option
label="不显示围栏"
value="-1"
key="-1"
@click.native="handleSelectFence(null)"
></el-option>
<el-option
v-for="(item, index) in fences"
:label="item.name"
:value="item.name"
:key="index"
@click.native="handleSelectFence(item)"
></el-option>
</el-select>
data(){
return{
...
fence: null,
}
}
...
// 展示围栏
handleSelectFence() {},
接下来具体实现handleSelectFence，在地图上绘制围栏。
首先添加数据转换函数
// 围栏数据转换
areaFomart(area) {
// eslint-disable-next-line
const point = area.match(/[^\(\)]+(?=\))/g)[0].split(", ");
if (area.match("Circle")) {
return {
type: "Circle",
center: olProj.fromLonLat(point[0].split(" ")),
radius: Number(point[1]),
};
}
if (area.match("Polygon")) {
const path = [];
point.forEach((item) => {
path.push(olProj.fromLonLat(item.split(" ")));
});
return {
type: "Polygon",
path: path,
};
}
}
修改handleSelectFence方法
// 展示围栏
handleSelectFence(data) {
// 切换时清除之前的围栏
if (this.fenceVector) {
this.openMap.removeLayer(this.fenceVector);
}
if (!data) {
this.fence = null;
return false;
}
// 数据转换
const area = this.areaFomart(data.area);
// 围栏绘制
this.setFenceSource(area);
},
setFenceSource方法实现：
// 绘制围栏
setFenceSource(area) {
let feature;
switch (area.type) {
case "Circle": {
feature = new Feature(new gCircle(area.center, area.radius));
break;
}
case "Polygon": {
feature = new Feature(new Polygon([area.path]));
break;
}
default:
break;
}
// 缩放到围栏区域
this.mapFit(feature.getGeometry());
//矢量图层
let source = new VectorSource({
features: [feature],
});
let vector = new VectorLayer({
source,
style: new Style({
fill: new Fill({
color: "rgba(49,173,252, 0.2)",
}),
stroke: new Stroke({
color: "#0099FF",
width: 3,
}),
image: new sCircle({
radius: 7,
fill: new Fill({
color: "#0099FF",
}),
}),
}),
});
this.fenceVector = vector;
this.openMap.addLayer(vector);
},
// 按边界缩放
mapFit(extent) {
this.openMap
.getView()
.fit(extent, { duration: 1000, padding: [200, 200, 200, 200] });
},
mapFit方法能将地图zoom自动缩放至围栏。

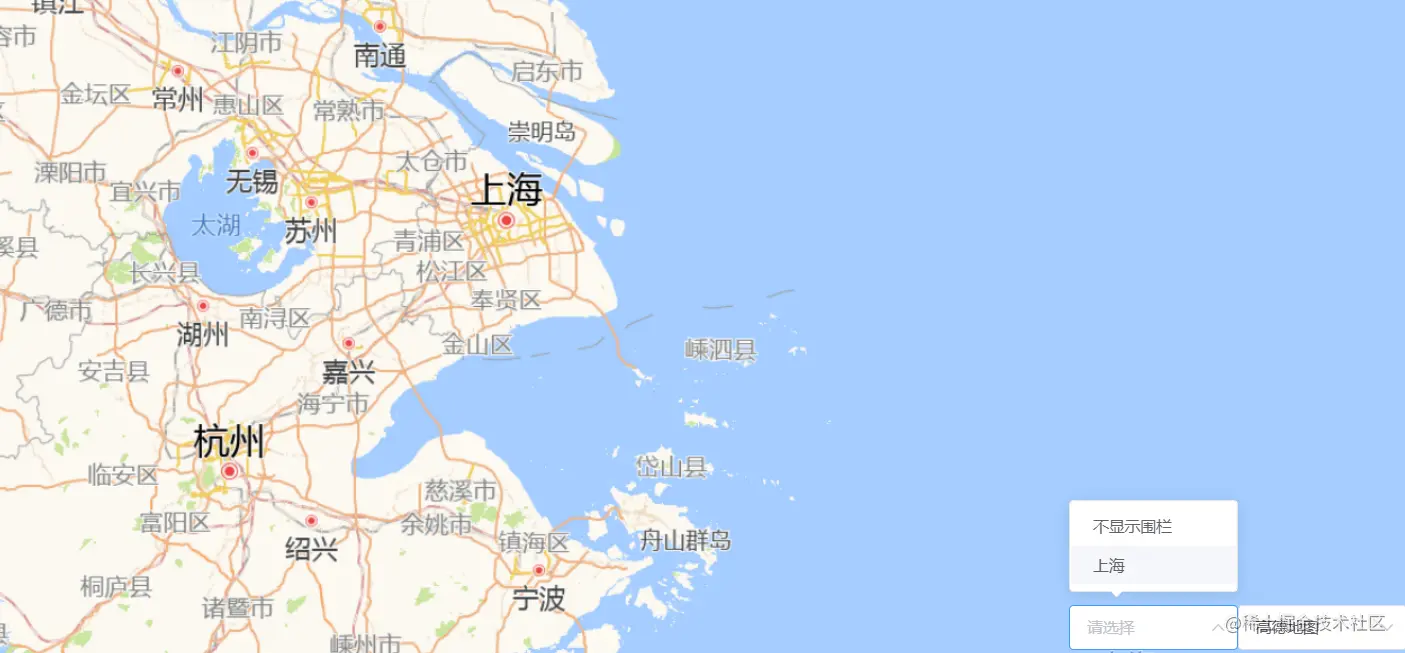

OK，围栏相关的所有功能已经实现。下面时最终效果图：
往期目录:
最后
gitee 地址：gitee.com/shtao_056/v…
感谢大家阅读
如果能帮助到您，那更是我的万分荣幸。
后面应该会陆续的更新更多的功能使用，以及项目中遇到的一些问题，感兴趣的小伙伴可以点个收藏/关注。
