记录一次对于虚拟 Dom Diff 的自我学习.
什么是虚拟(Virtual) Dom
虚拟dom其实就是JavaScript对象将真实Dom抽象，对象属性描述节点信息，这个JavaScript对象描述了Dom树的结构，当然并不是真实的Dom树，所以称为虚拟Dom。
举个🌰
真实Dom
<div class="container">
<h1>hello</h1>
<p>
阳光正好，微风不燥
</p>
<p>
去见你想见的人吧
</p>
</div>
虚拟Dom
Vnode = {
sel: "div", // 选择器
props: {class: "container"},
children: [
{
sel: "h1",
props: {},
children: "hello"
},
{
sel: "p",
props: {},
children: "阳光正好，微风不燥"
},
{
sel: "p",
props: {},
children: "去见你想见的人吧"
}
]
}
虚拟(Virtual) Dom Diff
当虚拟dom中的某个或某些节点改变，会产生新的虚拟dom, 新、旧两个虚拟dom树中差异化的最优解映射到真实dom，即为虚拟 Dom Diff.
newVnode
newVnode = {
sel: "div",
props: {class: "container"},
children: [
{
sel: "h1",
props: {},
children: "hi"
},
{
sel: "p",
props: {},
children: "阳光正好，微风不燥"
},
{
sel: "p",
props: {},
children: "去见你想见的人吧"
}
]
}
如图解：
如何使用虚拟dom及学习其diff原理
这里借助现有的虚拟dom库来使用、了解、及学习。
这次选择的是vue2.x使用的虚拟dom库——snabbdom.js

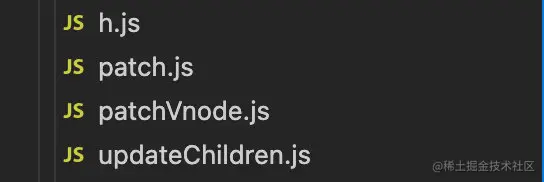

核心代码
Diff 算法原理
新旧虚拟dom只会在同层级之间进行比较，不会跨层级进行比较。
Diff 对比流程
当数据改变，产生新的虚拟dom(newVnode),此时调用pathch方法，将新旧虚拟dom进行diff, 将结果映射到真实dom上，进而更新视图。
具体分析
这是学习snabbdom.js源码后，自己实现简化版的虚拟dom, 链接，感兴趣的可以了解一下.
patch
patch是diff的入口，主要作用就是判断新旧虚拟dom是否为同一节点
export default function(oldVnode, newVnode) {
// 判断oldVnode是dom节点还是vnode, 如果是dom节点，那么要包装为vnode
if (!oldVnode.sel) {
oldVnode = vnode(
oldVnode.tagName.toLowerCase(),
{},
[],
undefined,
oldVnode
);
}
// 判断oldVnode 和newVnode 是否为同一个节点
if (oldVnode.key === newVnode.key && oldVnode.sel === newVnode.sel) {
console.log('patch-新旧节点为同一节点，进行pathVnode,进一步比较');
patchVnode(oldVnode, newVnode);
}
else {
console.log('patch-新旧节点不相同，则直接将新节点替换旧节点');
/*
此时先将Vnode转化为真实Dom
再将newDom替换oldDom
*/
const newDomNode = createElement(newVnode);
if (newDomNode && oldVnode.elm) {
// 插入新节点
oldVnode.elm.parentNode.insertBefore(newDomNode, oldVnode.elm);
// 删除旧节点
oldVnode.elm.parentNode.removeChild(oldVnode.elm);
}
}
}
patchVnode
patchVnode主要作用是判断新旧虚拟dom子集的情况.根据不同的情况
// 判断Vnode 的children是否为空
const checkChildrenEmpty = (Vnode) => {
return !Array.isArray(Vnode.children) || Vnode.children.length === 0;
}
export default function patchVnode(oldVnode, newVnode) {
/**
* 判断newVnode是text or children
* newVnode是text节点，需要将oldDom中子元素清空，添加文本内容为newVnode.text
* newVnode是含children节点，则需要进一步判断oldVnode是否还有children子节点？
* oldVnode不含children,则将文本内容清空，将newVnode中children转为真实Dom插入到oldDom中
* oldVnode也是含有children内容，则需要进一步精细化对比，最优雅diff
*/
if (newVnode.text) {
if (!checkChildrenEmpty(oldVnode)) {
oldVnode.elm.innerHtml = "";
oldVnode.elm.innerText = newVnode.text;
}
else if (newVnode.text !== oldVnode.text) {
oldVnode.elm.innerText = newVnode.text;
}
}
else {
if (checkChildrenEmpty(oldVnode)) {
for (let i = 0; i < newVnode.children.length; i++) {
const ch = createElement(newVnode.children[i]);
oldVnode.elm.appendChild(ch);
}
}
else {
updateChildren(oldVnode.elm, oldVnode.children, newVnode.children);
}
}
}
updateChildren
updateChildren是patchVnode中最复杂，最重要的一个环节，新旧虚拟dom子节点的比较就发生在这里。
对比方式：
新旧虚拟dom，每组 首尾 两个指针(start, end)，按照5中不同的情况依次比较，通过指针的移动，节点的比较，进而更新视图.
🌰
模版
<- oldVnode ->
<ul>
<li>a</li>
<li>b</li>
<li>c</li>
</ul>
<- newVnode ->
<ul>
<li>d</li>
<li>c</li>
<li>b</li>
<li>e</li>
</ul>

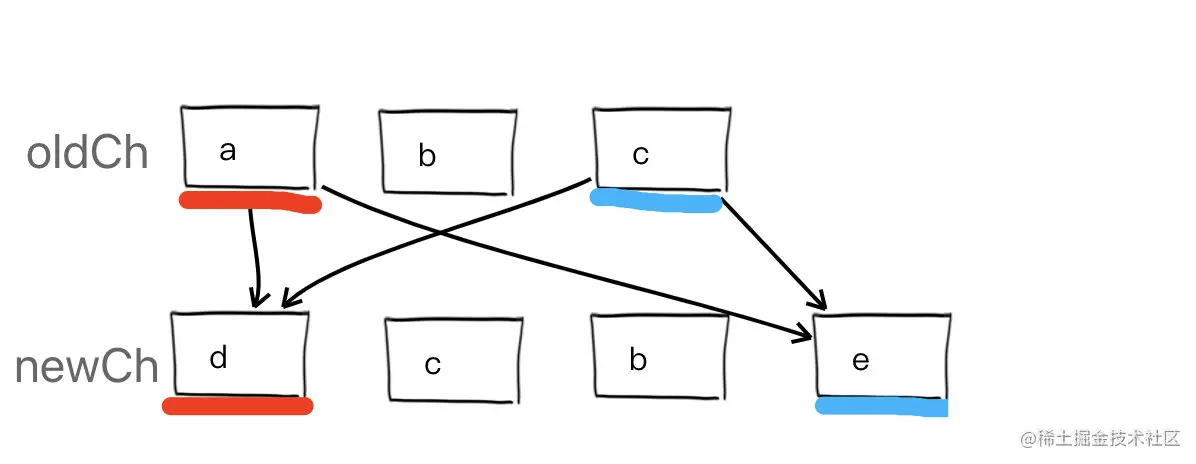

首尾双指针在虚拟dom的体现
算法覆盖情况如下：
1.oldStart 和 newStart，如果sameVnode为true,进一步patchVnode,移动指针
2.oldEnd 和 newEnd，如果sameVnode为true,进一步patchVnode,移动指针
3.oldStart 和 newEnd，如果sameVnode为true,进一步patchVnode,移动指针
4.oldEnd 和 newStart，如果sameVnode为true,进一步patchVnode,移动指针
5.以上4种若都不匹配，则把所有剩余旧子节点按照key做了一个Map表，然后用新vnode的key去查找是否有可复用的位置.
6.如果新旧虚拟dom某一组先移动完成(start > end), 则需要安情况插入或删除指定节点
按照上述示例，图解
1.符合第5种情况,此时要将新Vnode中的startVnode，插入旧Vnode中startVnode的前面。注意：此操作是真实dom更新

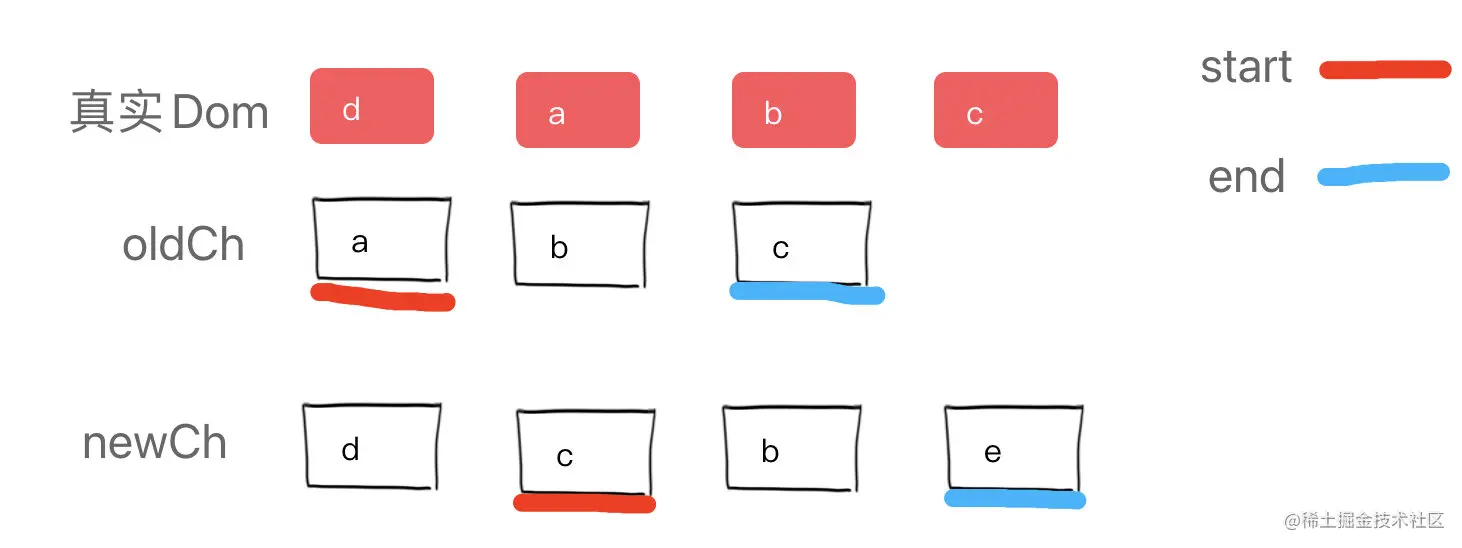

此时真实dom和指针移动情况
2.符合条件4，此时要操作真实dom,将oldEndVnode对应的节点插在oldStartVnode对应的节点前。

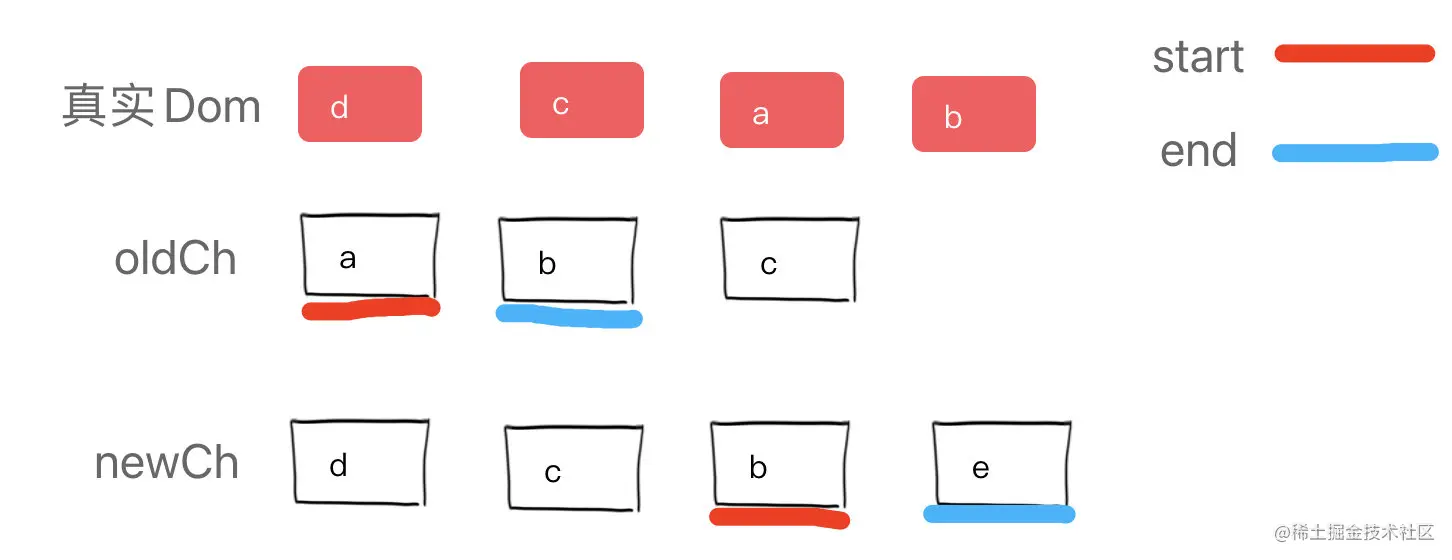

此时真实Dom和指针移动情况

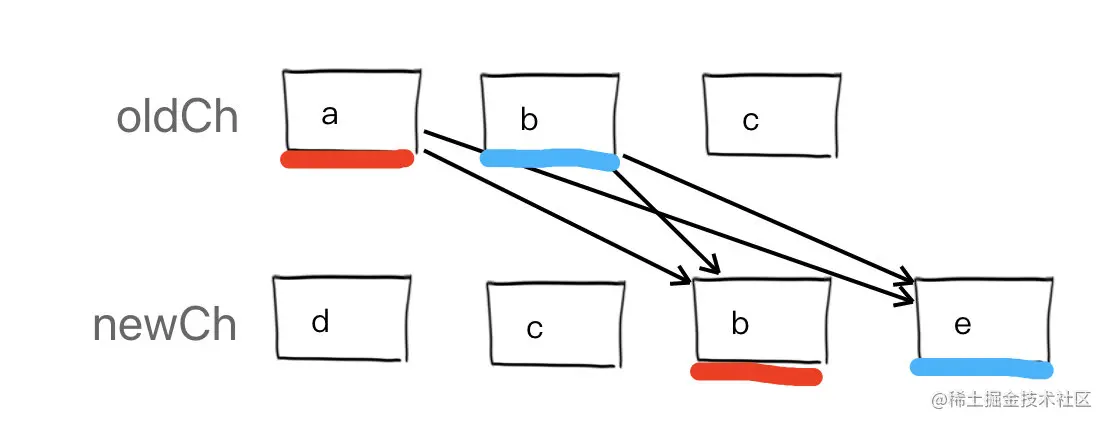

3.同步骤2，依旧符合条件4.

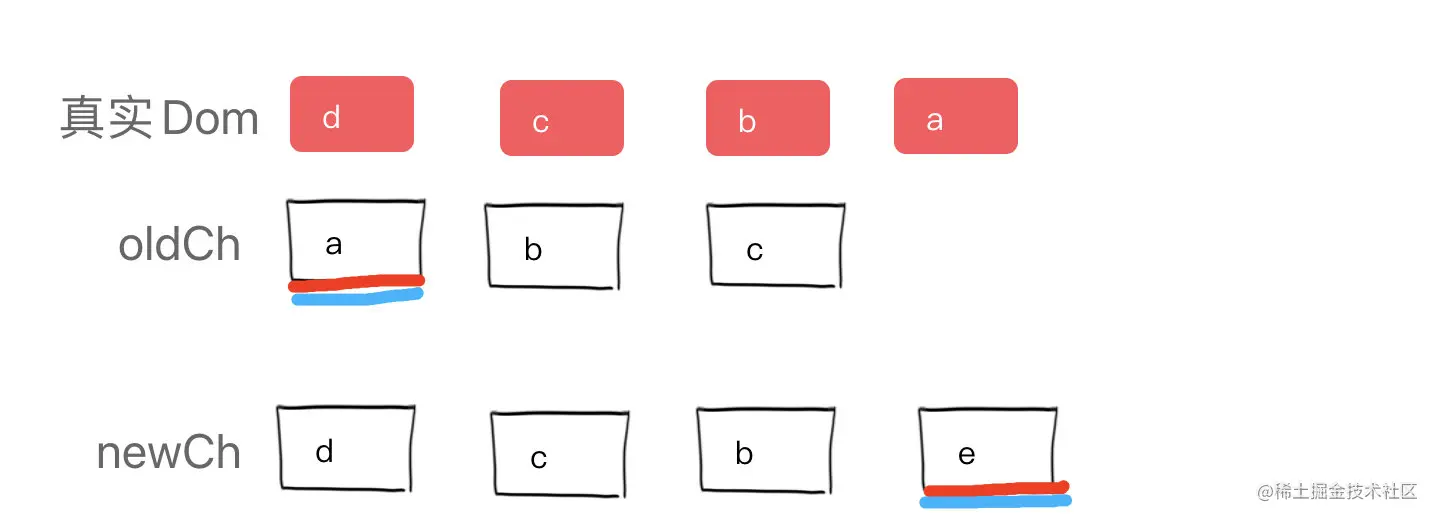

此时真实Dom情况和指针移动情况如下
4.此时情况同上述步骤1，符合条件5.

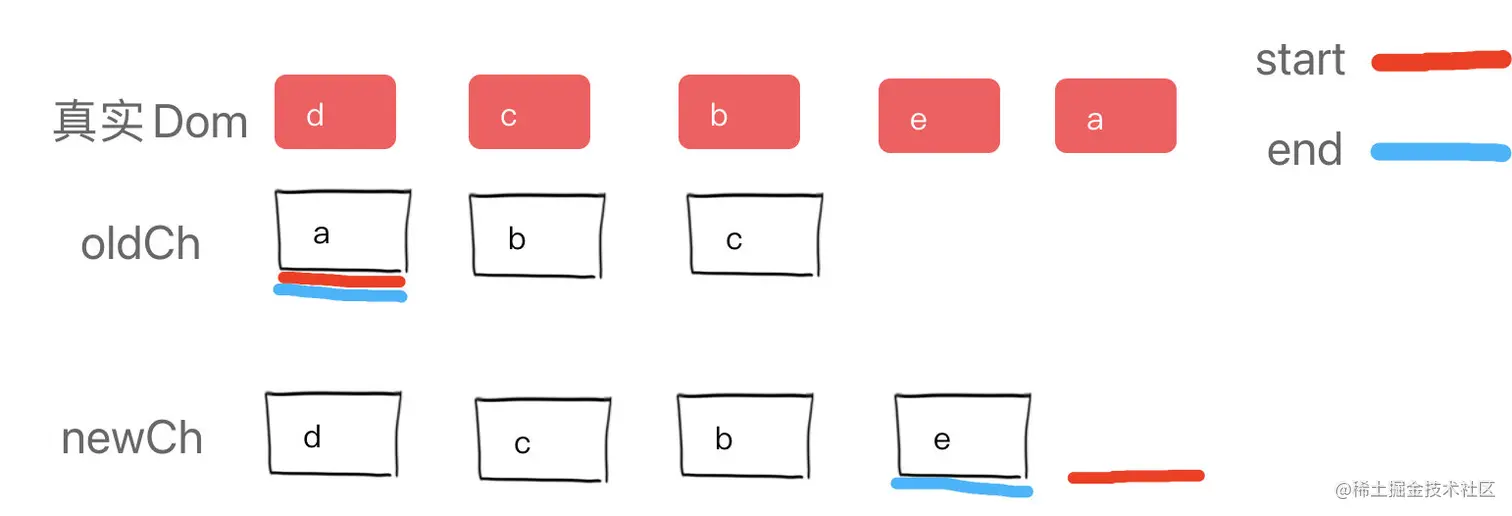

此时真实Dom情况和指针移动情况
5.此时newStart > newEnd, 表示newVnode遍历完成，oldVnode 剩余节点需要移除.
最终效果:
updateChildren源码如下
/**
*
* @param {Element} parentElm 父节点
* @param {Array} oldCh 旧Vnode节点中的children
* @param {Array} newCh 新vnode中的children
*/
export default function updateChildren(parentElm, oldCh, newCh) {
/**
* 5种比较情况:
* 1.oldStrat 和 newStrat 比较
* 2.oldEnd 和 newEnd 比较
* 3.oldStart 和 newEnd 比较
* 4.oldEnd 和 newStart 比较
* 5. 如果以上逻辑都匹配不到，再把所有旧子节点的 key 做一个映射到旧节点下标的 key -> index 表，
* 然后用新 vnode 的 key 去找出在旧节点中可以复用的位置
*/
// 每个集合两个指针(首尾)
let oldStartIdx = 0,
oldEndIdx = oldCh.length - 1,
newStartIdx = 0,
newEndIdx = newCh.length - 1;
let oldStartVnode = oldCh[0],
oldEndVnode = oldCh[oldEndIdx],
newStartVnode = newCh[0],
newEndVnode = newCh[newEndIdx];
let oldKeyToIdx // 旧Vnode中key Map表
let idxInOld // 旧Vnode中是否存在新Vnode的指定Vnode
let elmToMove // keyMap表中存在新vnode.key对应的vnode, 则需要移动
// 开始遍历
while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
// 首先不是判断命中，而是要过滤已经加undefined标记的东西
if (oldStartVnode === null || oldCh[oldStartIdx] === undefined) {
oldStartVnode = oldCh[++oldStartIdx]
}
else if (oldEndVnode === null || oldCh[oldEndIdx] === undefined) {
oldEndVnode = oldCh[--oldEndIdx]
}
else if (newStartVnode === null || newCh[newStartIdx] === undefined) {
newStartVnode = newCh[++newStartIdx]
}
else if (newEndVnode === null || newCh[newEndIdx] === undefined) {
newEndVnode = newCh[--newEndIdx]
}
else if (checkSameVnode(oldStartVnode, newStartVnode)) {
// 旧前-新前
patchVnode(oldStartVnode, newStartVnode);
// 指针移动
// 对应位置Vnode 移动
oldStartVnode = oldCh[++oldStartIdx];
newStartVnode = newCh[++newStartIdx];
}
else if (checkSameVnode(oldEndVnode, newEndVnode)) {
// 旧后-新后
patchVnode(oldEndVnode, newEndVnode);
// 指针移动
oldEndVnode = oldCh[--oldEndIdx];
newEndVnode = newCh[--newEndIdx];
}
else if (checkSameVnode(oldStartVnode, newEndVnode)) {
// 旧前-新后
patchVnode(oldStartVnode, newEndVnode);
// 将真实dom中，旧前dom移动到当前旧后dom后面
parentElm.insertBefore(oldStartVnode.elm, oldEndVnode.elm.nextSibling);
// 指针移动
oldStartVnode = oldCh[++oldStartIdx];
newEndVnode = newCh[--newEndIdx];
}
else if (checkSameVnode(oldEndVnode, newStartVnode)) {
// 旧后-新前
patchVnode(oldEndVnode, newStartVnode);
parentElm.insertBefore(oldEndVnode.elm, oldStartVnode.elm);
oldEndVnode = oldCh[--oldEndIdx];
newStartVnode = newCh[++newStartIdx];
}
else {
// 前4种未命中，则走此逻辑
if (oldKeyToIdx === undefined) {
oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx) // 有key生成index表
}
// 判断旧-剩余节点中是否存在新前节点
idxInOld = oldKeyToIdx[newStartVnode.key];
if (!idxInOld) {
// 如果不存在，则在旧-前节点前插入该节点
const dom = createElement(newStartVnode);
parentElm.insertBefore(dom, oldStartVnode.elm);
// 新-前指针移动
newStartVnode = newCh[++newStartIdx];
}
else {
elmToMove = oldCh[idxInOld];
// 如果选择器不一样，则直接插入
if (elmToMove.sel !== newStartVnode.sel) {
const dom = createElement(newStartVnode);
parentElm.insertBefore(dom, oldStartVnode.elm);
}
else {
// 如果选择器也一样，则进行patchVnode
patchVnode(elmToMove, newStartVnode);
oldCh[idxInOld] = null;
parentElm.insertBefore(elmToMove.elm, oldStartVnode.elm);
}
newStartVnode = newCh[++newStartIdx];
}
}
}
if (oldStartIdx > oldEndIdx) {
// 此时表示oldVnode list已经遍历结束，newVnodeList 剩余Vnode 需要转换成真实Dom插入
let base = oldEndVnode.elm;
for (; newStartIdx <= newEndIdx; ++newStartIdx) {
parentElm.insertBefore(createElement(newCh[newStartIdx]), base.nextSibling);
base = base.nextSibling;
}
}
else if (newStartIdx > newEndIdx) {
// 此时表示newVnode list 已经遍历结束， oldVnodeList 剩余ndoe 需要移除
for (;oldStartIdx <= oldEndIdx; ++oldStartIdx) {
oldCh[oldStartIdx] && parentElm.removeChild(oldCh[oldStartIdx].elm);
}
}
}
