『Android自定义View实战』让你的轮播指示器“粘”起来

前言

在现在的App设计中,轮播基本成为了每个应用的“标配”,有了轮播,就自然需要有对应的指示器,代表当前轮播的进度,现在市面上指示器的样式大部分都是基于小圆点的形式,实现这个基本的效果网上也有很多轮子,本文主要是在实现基本效果的基础上,在切换圆点之间添加一个粘性过渡的动画效果。

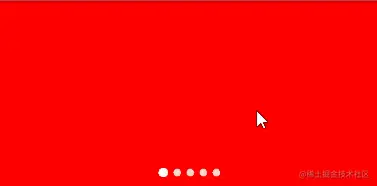

效果预览


实现思路

绘制圆点

圆点的话基于画笔绘制,将控件宽度平分为N等份,且选中的圆点半径稍大。

圆点之间的联动滚动

支持设置最多显示N个圆点,当圆点总数超过N个时,暂时不显示在控件可见范围内,直到左/右滚动到靠近边界时,自动平移所有圆点,从而让最新选中的圆点再次回到居中的位置。使用属性动画结合横坐标偏移实现。

圆点过渡动画

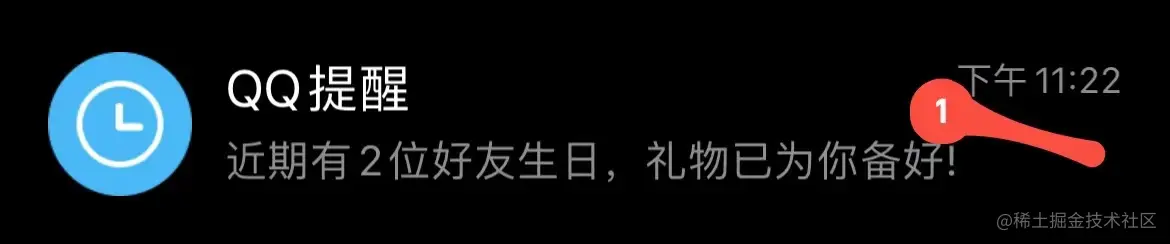

圆点与圆点之间,如果单纯切换选中,会显得有些生硬,所以要为这个过程添加一些过渡的动画效果,这里采用当下常见的一种“粘性”效果,类似于我们在QQ联系人列表长按拖动未读消息数的效果:


这里基于贝塞尔曲线来实现,通过计算准备过渡的两个圆点的位置,以及它们之间的中心点,可以绘制出上下两条贝塞尔曲线,再闭合起来即可。然后结合属性动画进行移动,完成最终的过渡效果。

实现步骤

1.计算控件宽高

按照设计的效果,控件的宽高取决于小圆点的排列:

控件宽度 = 屏幕中可见的所有小圆点的宽度 * 可见小圆点的数量 + 小圆点之间的间距 * (可见小圆点的数量 - 1)

控件高度 = 最大的小圆点的高度

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    super.onMeasure(widthMeasureSpec, heightMeasureSpec);
    int count = Math.min(totalCount, showCount);
    int width = (int) ((count - 1) * smallDotWidth + (count - 1) * dotPadding + bigDotWidth);
    int height = (int) bigDotWidth;
    final int widthSpecMode = MeasureSpec.getMode(widthMeasureSpec);
    final int widthSpecSize = MeasureSpec.getSize(widthMeasureSpec);
    final int heightSpecMode = MeasureSpec.getMode(heightMeasureSpec);
    final int heightSpecSize = MeasureSpec.getMode(heightMeasureSpec);
    if (widthSpecMode == MeasureSpec.AT_MOST && heightSpecMode == MeasureSpec.AT_MOST) {
        setMeasuredDimension(width, height);
    } else if (widthSpecMode == MeasureSpec.AT_MOST) {
        setMeasuredDimension(width, heightSpecSize);
    } else if (heightSpecMode == MeasureSpec.AT_MOST) {
        setMeasuredDimension(widthSpecSize, height);
    } else {
        setMeasuredDimension(width, height);
    }
}
复制代码

另外注意最大显示数量的控制,即 int count = Math.min(totalCount, showCount); 如果当前圆点总数超过屏幕可见数,则基于最大可见数来计算控件的宽度。

2.绘制小圆点

在知道小圆点的数量之后,只需要遍历依次绘制即可。考虑到选中的圆点与其他圆点样式上的区别,因此针对当前选中圆点单独设置宽度 bigDotWidth,单独设置颜色 selectColor,如下:

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    float startX = curX;
    float selectX = 0;
    for (int i = 0; i < totalCount; i++) {
        if (curIndex == i) {
            //绘制选中圆点
            paint.setColor(selectColor);
            paint.setStyle(Paint.Style.FILL);

            selectRectF.left = startX;
            selectRectF.top = getHeight() / 2f - bigDotWidth / 2;
            selectRectF.right = startX + bigDotWidth;
            selectRectF.bottom = getHeight() / 2f + bigDotWidth / 2;
            canvas.drawCircle(startX + (bigDotWidth) / 2, bigDotWidth / 2, (bigDotWidth) / 2, paint);
            selectX = startX + bigDotWidth / 2;
            startX += (bigDotWidth + dotPadding);
        } else {
            //绘制其它圆点
            paint.setColor(defaultColor);
            paint.setStyle(Paint.Style.FILL);

            startX += smallDotWidth / 2;
            canvas.drawCircle(startX, bigDotWidth / 2, (smallDotWidth) / 2, paint);
            startX += (smallDotWidth / 2 + dotPadding);
        }
    }
}
复制代码

3.左右平移动画

从效果图可以看出,指示器平移的触发时机在于每一次的左右切换,具体需要满足如下条件:

1.当前圆点总数超过最大可见数
2.当前准备切换的下一个圆点在屏幕非中间的位置

第一个条件,圆点总数超过最大可见数才可平移,这个很好理解。第二个是切换的下一个圆点在屏幕非中间位置,这个是平移的一个规则,比如下面的例子:

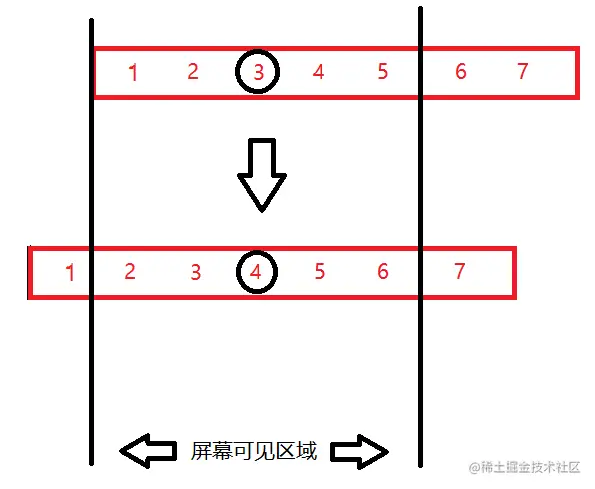

上图在切换之前,选中的是3,准备切换到4的过程中,由于当前总数为7个,超过最大可见数5个,满足第一个条件,同时由于在切换之前4是处在非屏幕中间的位置,因此满足第二个条件,需要整体向左平移一个单位,使得切换之后,4变成了屏幕中心的位置,逻辑如下:

public void setCurIndex(int index) {
    if (index == curIndex) {
        return;
    }
    //当前圆点总数超过最大可见数
    if (totalCount > showCount) {
        if (index > curIndex) {
            //往左边滑动
            int start = showCount % 2 == 0 ? showCount/2 - 1 : showCount / 2;
            int end = totalCount - showCount / 2;
            //判断是否需要先滚动
            if (index > start && index < end) {
                startScrollAnim(Duration.LEFT, () -> invalidateIndex(index));
            } else {
                invalidateIndex(index);
            }
        } else {
            //往右边滑动
            int start = showCount / 2;
            int end = showCount % 2 == 0 ? totalCount - showCount / 2 + 1 : totalCount - showCount / 2;
            //判断是否需要先滚动
            if (index > start - 1 && index < end - 1) {
                startScrollAnim(Duration.RIGHT, () -> invalidateIndex(index));
            } else {
                invalidateIndex(index);
            }
        }
    } else {
        invalidateIndex(index);
    }
}
复制代码

4.圆点过渡动画

圆点之间的粘性动画,本质上是以前一个圆点作为基准位置,然后平移另外一个圆点的水平位置,使得它们之间的闭合曲线逐渐变化,直到平移到与下一个圆点位置重合,如下:


由红色圆点切换到绿色圆点的过程中,以A点为起始点,连接A点与C点绘制一条贝塞尔曲线,同样,底部B点和D点之间也绘制一条贝塞尔曲线,然后再把AB和CD也连接起来,四条路径形成一条闭合的曲线绘制出来,形成基本的形状。 然后再结合属性动画,使得C点和D点不断向右移动,直到与绿色圆完全重合。 如下:

设置粘性属性动画的起始和结束值:

//当前选中的圆点的水平中心 作为粘性动画起始点
float startValues = getCurIndexX() + bigDotWidth / 2;
//根据方向设置动画的结束值
if (index > curIndex) {
    stickAnimator.setFloatValues(startValues, startValues + dotPadding + smallDotWidth);
} else {
    stickAnimator.setFloatValues(startValues, startValues - dotPadding - smallDotWidth);
}
复制代码

  监听动画不断刷新粘性过渡的动画值:

ValueAnimator stickAnimator = new ValueAnimator();
stickAnimator.setDuration(animTime);
stickAnimator.addUpdateListener(animation -> {
    stickAnimX = (float) animation.getAnimatedValue();
    invalidate();
});
stickAnimator.removeAllListeners();
stickAnimator.addListener(new AnimatorListenerAdapter() {
    @Override
    public void onAnimationEnd(Animator animation) {
        isSwitchFinish = true;
        invalidate();
    }
});
stickAnimator.start();
复制代码

  绘制粘性曲线:

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);

    if (isSwitchFinish) {
        //切换完成记得重置路径
        stickPath.reset();
    } else {
        paint.setColor(selectColor);
        //以当前选中的圆点为绘制起始点
        float quadStartX = selectX;
        float quadStartY = getHeight() / 2f - bigDotWidth / 2;
        stickPath.reset();
        //连接4个点
        stickPath.moveTo(quadStartX, quadStartY);
        stickPath.quadTo(quadStartX + (stickAnimX - quadStartX) / 2, bigDotWidth / 2, stickAnimX, quadStartY);
        stickPath.lineTo(stickAnimX, quadStartY + bigDotWidth);
        stickPath.quadTo(quadStartX + (stickAnimX - quadStartX) / 2, bigDotWidth / 2, quadStartX, quadStartY + bigDotWidth);
        //形成闭合曲线
        stickPath.close();
        //绘制过渡过程中的圆
        canvas.drawCircle(stickAnimX, bigDotWidth / 2, (bigDotWidth) / 2, paint);
        canvas.drawPath(stickPath, paint);
    }
}
复制代码

结语

如果指定了最多显示多少个圆点,则当总数超过时会左右滚动,如果想要非滚动的形式也可以设置为最大圆点数。本控件主要还是通过贝塞尔曲线来制作粘性效果,让动画更为生动,支持设置是否开启粘性效果、粘性动画时长、小圆点选中与非选中时的样式等,后续会再根据需求扩充其它细节。
完整代码已传至Github:一组实用炫酷自定义View的集合库(包括源码及demo)包括常见的支付、扫描、解锁动画、炫酷转盘式菜单等效果,欢迎issue和star~
