一、简介

这将是一个围绕AIDL的系列文章，内容含AIDL简单使用、进阶使用、AIDL源码探索，希望从简单开始再到复杂，在这个过程中使大家既能掌握AIDL的使用方法和需要注意的细节，同时也能通过对AIDL源码的探索，使各位理解AIDL的处理原理。这篇文章为第一篇，主要简述AIDL的简单使用和使用细节。

Android IPC之AIDL使用（一）
Android IPC之AIDL使用（二）
Android IPC之AIDL源码探索（三）文章词汇解释：
AS：AndroidStudio开发工具
AIDL文件：指在aidl目录下创建的aidl接口
AIDL类：指由aidl文件Build生成的类

二、AIDL是什么？

Android系统是基于Linux内核实现的，而在Linux系统中每个进程的内存都是相互隔离的，所以需要一种手段来满足不同进程之间的数据传输，这就是常说的跨进程通讯IPC（Inter-Process Communication）。在Android系统中IPC是采用Binder实现的，至于Google为什么会选择Binder来做为Android系统的IPC，这里不做研究，网上有很多文章，我们将重点研究 Android Interface definition language，简称AIDL，而AIDL就是一种对Binder的应用封装。

三、AIDL能干什么？

当我们想在后台做耗时操作或需要占用内存较大时，通常会启动一个服务，并指定为新的进程，或者调用别的应用服务。这个时候便存在跨进程，那进程间通讯AIDL就该出场了。

四、使用

1.定义AIDL接口

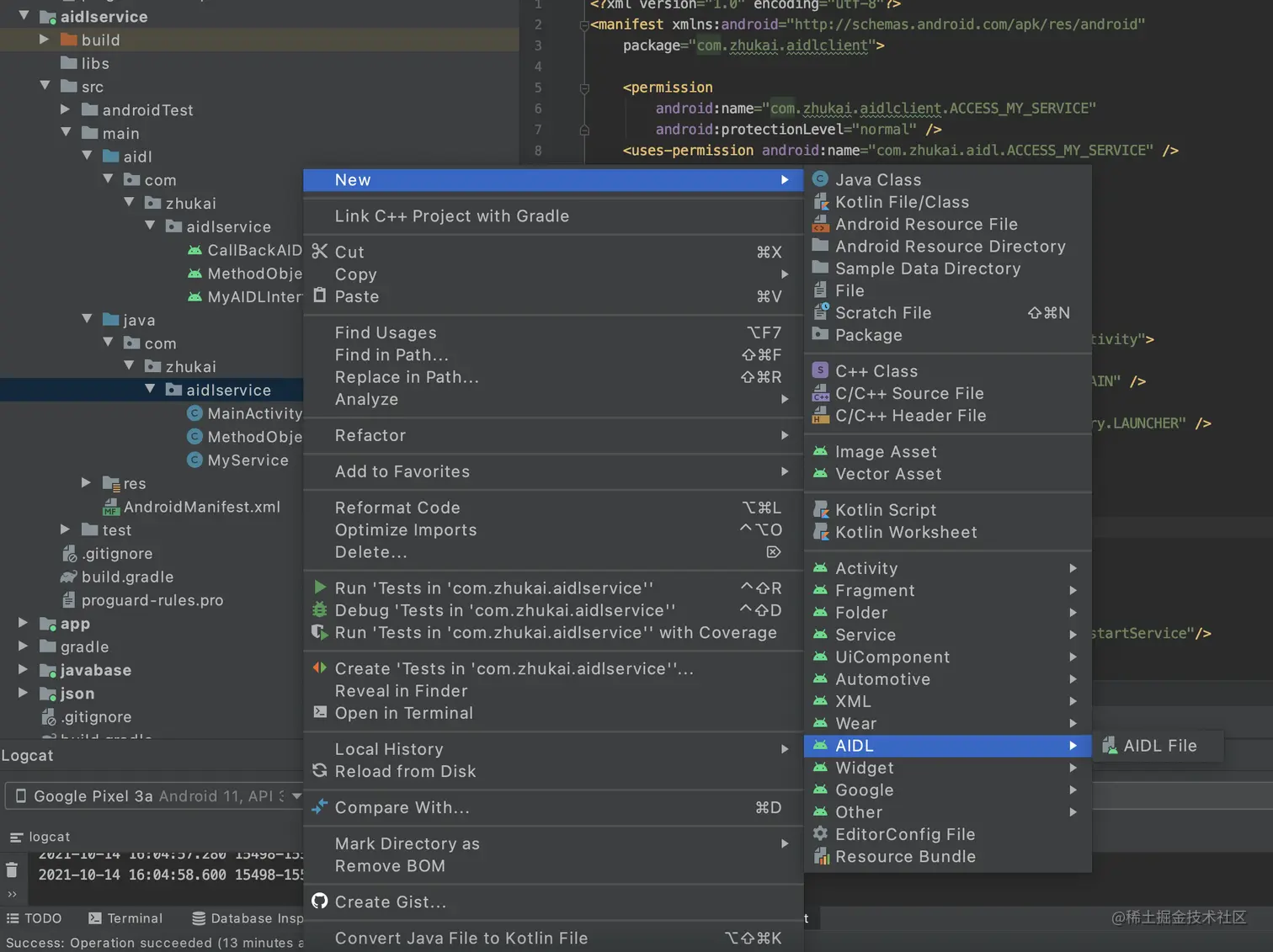

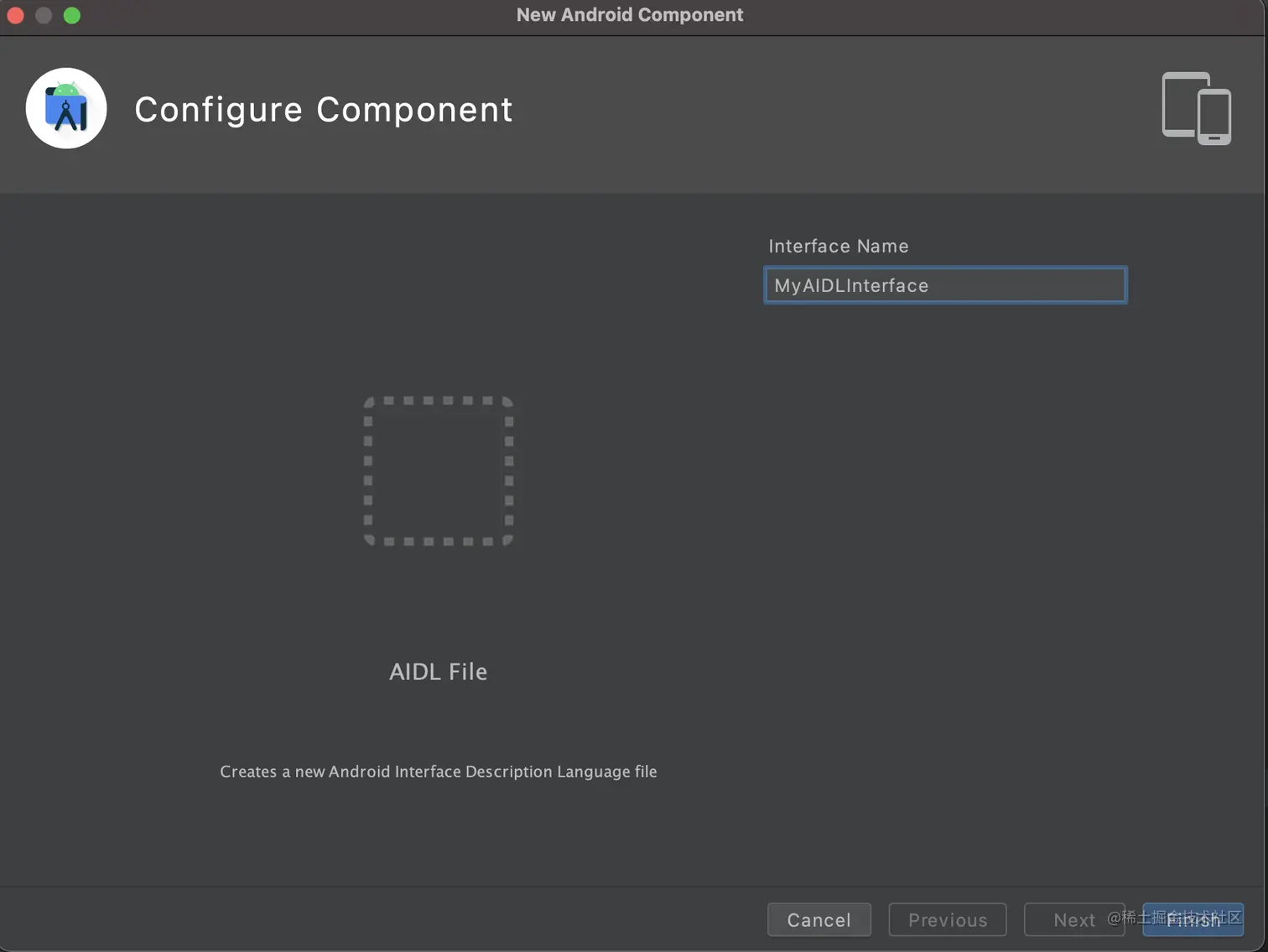

在项目包名上右击展开菜单，选中AIDL项，并输入文件名，详细见下图。

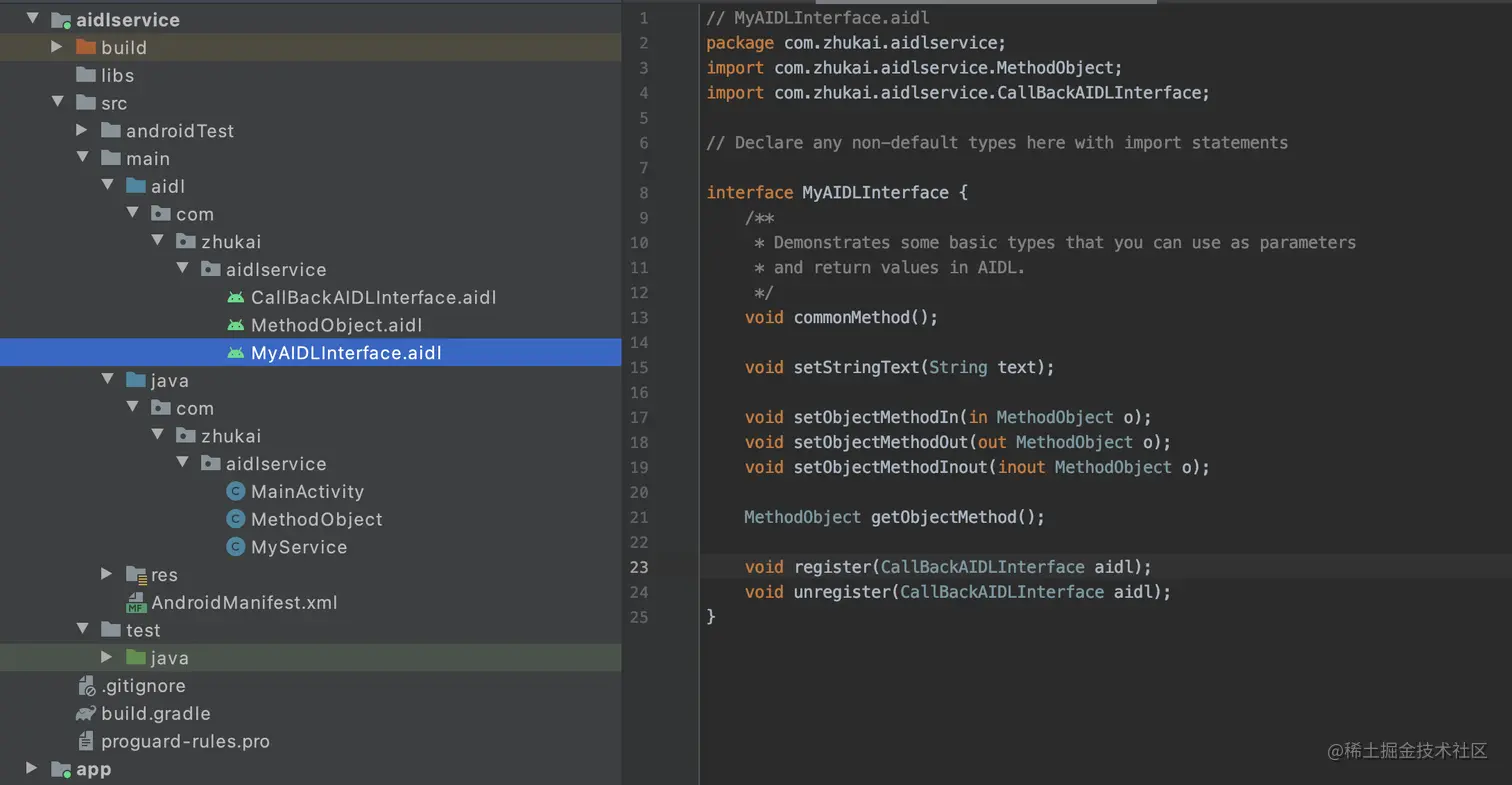

AS将会在main目录下创建一个同包名的文件目录，并生成一个AIDL文件，详细见下图。

注：图中的AIDL文件内容不是默认样式，这是例子中添加的一些函数。

当文件创建之后，就可以删除默认函数，根据业务编写代码；不过有几点需要注意：

方法参数只支持Java基本数据类型、String、CharSequence、List(存储对象同样需遵守)、Map(存储对象同样需遵守)、实现Parcelable的类、AIDL类；
参数为对象时(AIDL类除外)，需要添加修饰前缀，有下面三种：
1. in 会把数据对象传递过去，但是在服务端的修改是不会影响到客户端；
2. out 不会把数据对象传递过去，但是在服务端的修改会被同步到客户端；
3. inout 是上两种的结合，既能传递数据对象到服务端，又能使服务端的修改同步到客户端；

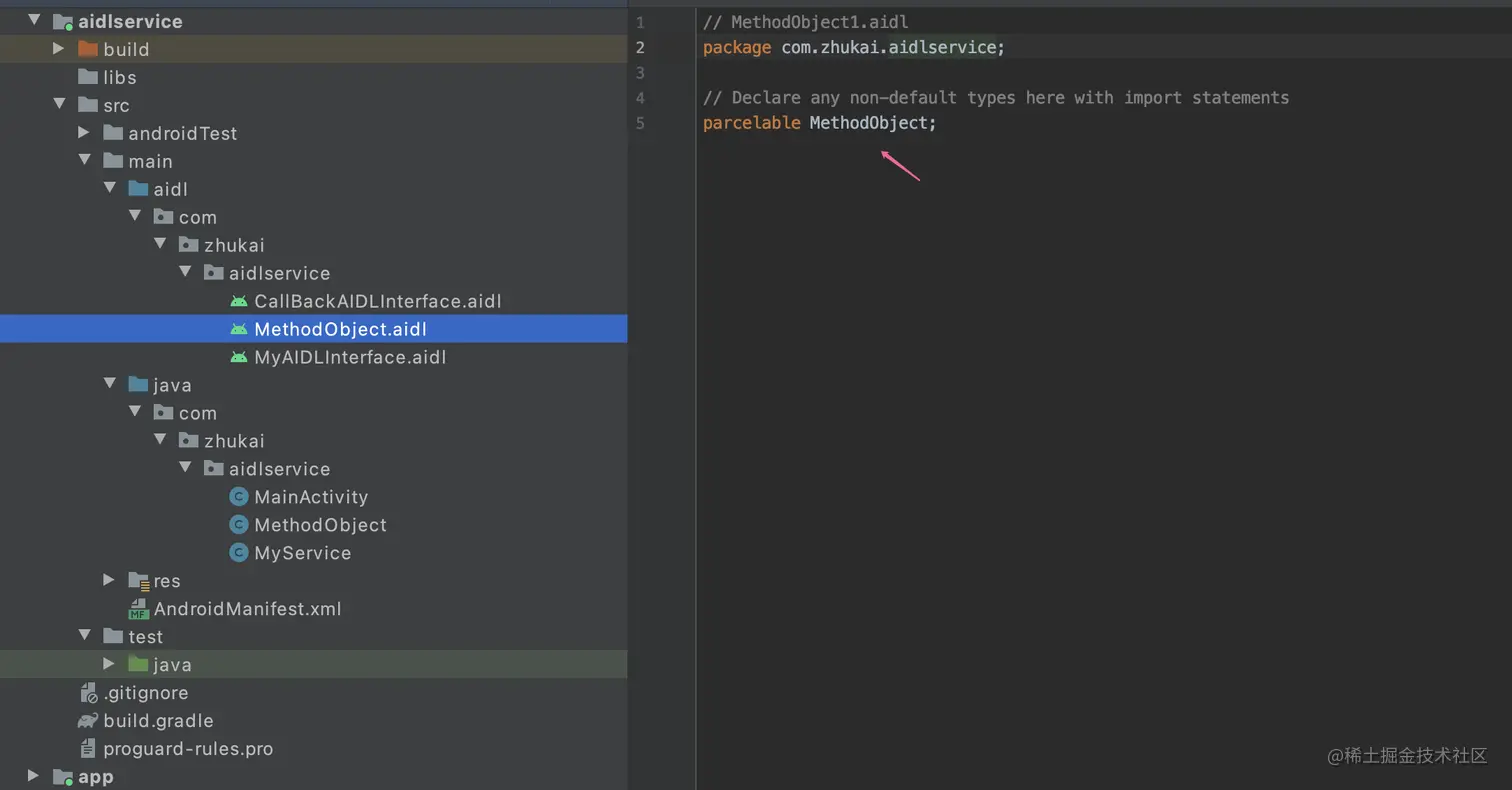

对象类需要实现Parcelable进行序列化，同时在aidl同目录下创建AIDL文件，并在文件中注明它为Parcelable，见下图；

4. 实现Parcelable进行序列化的类，当有作为参数修饰前缀为out时，记得实现默认构造函数；作为参数修饰前缀为out/inout时，还得实现readFromParcel(Parcel parcel)函数，这些都是因为AIDL类源码中会需要通过这些，进行对象的创建或内容替换，将在Android IPC之AIDL源码探索（三）中详细讲解，先简单看一个示例类。

public class MethodObject implements Parcelable {

    private String name;

    public MethodObject(){//有作为参数修饰前缀为out，所以需要实现默认构造函数

    }

    protected MethodObject(Parcel in) {
        name = in.readString();
    }

    public static final Creator<MethodObject> CREATOR = new Creator<MethodObject>() {
        @Override
        public MethodObject createFromParcel(Parcel in) {
            return new MethodObject(in);
        }

        @Override
        public MethodObject[] newArray(int size) {
            return new MethodObject[size];
        }
    };

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    @Override
    public int describeContents() {
        return 0;
    }

    @Override
    public void writeToParcel(Parcel dest, int flags) {
        dest.writeString(name);
    }

    public void readFromParcel(Parcel parcel){//有作为参数修饰前缀为out/inout，所以需要实现这个方法。
        this.name = parcel.readString();
    }
}

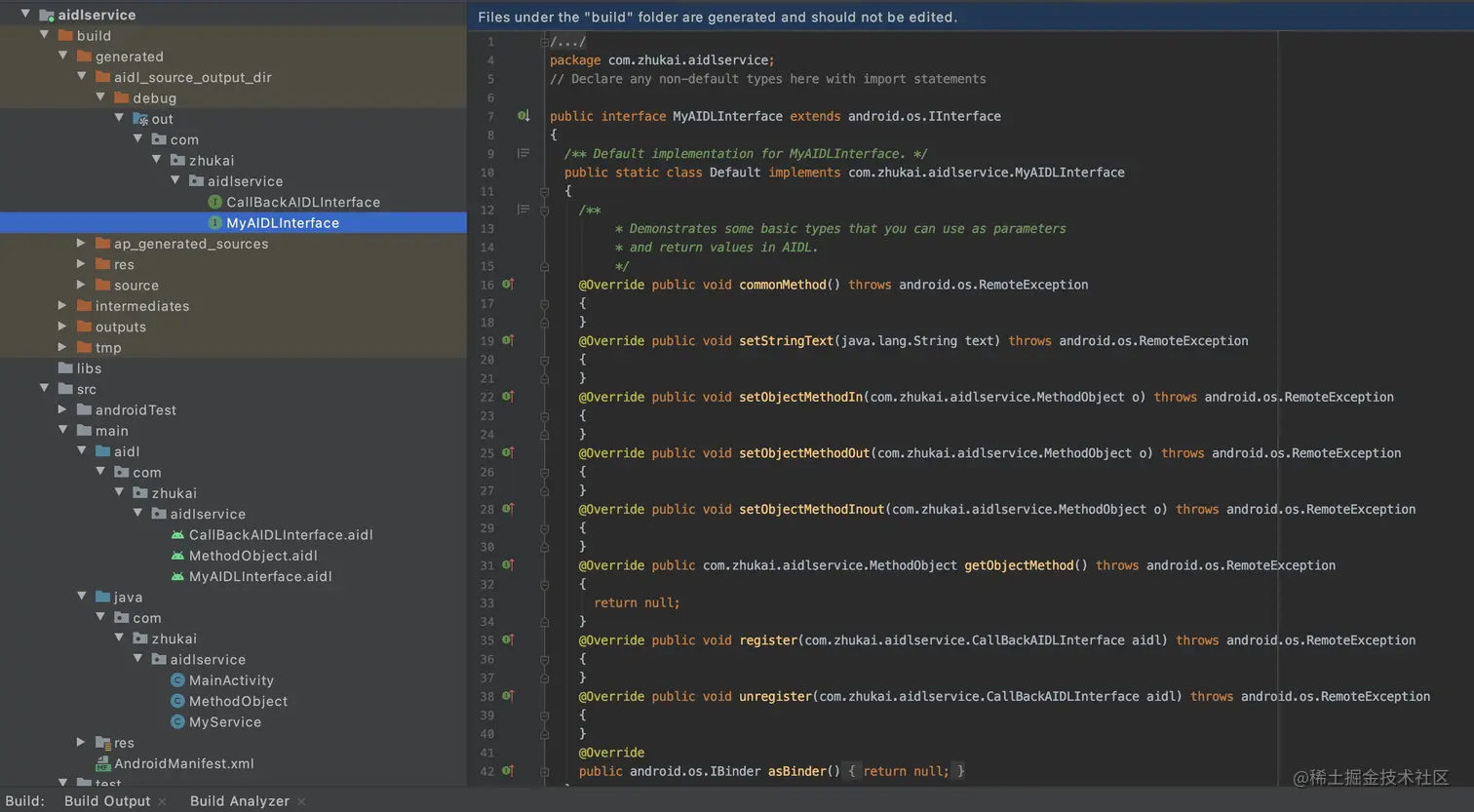

定义完成后，进行Make Build构建，AS会在Build目录下生成最终的AIDL类，详细见下图。

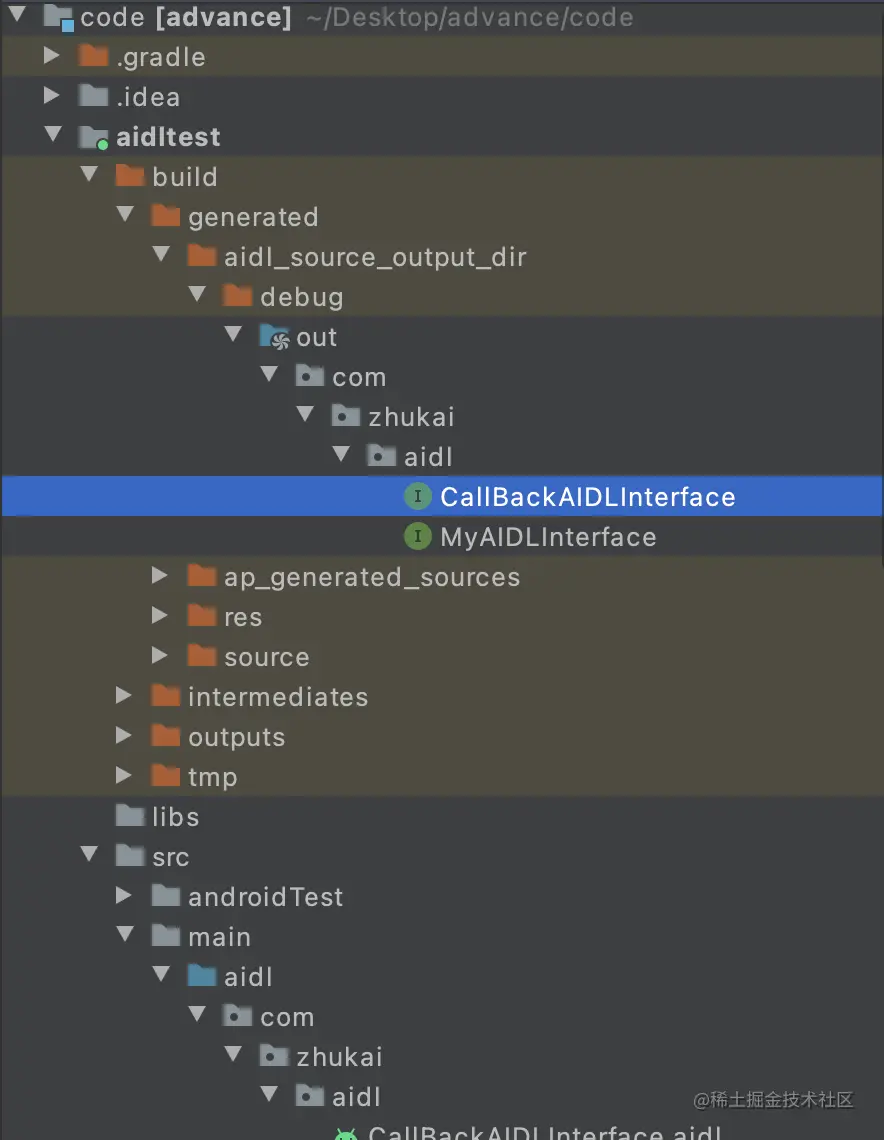

这个时候真正要使用的类就生成了，另外需要重点说明一下，如果客户端和服务端是在同一个项目中，AIDL接口只需要定义一次，如果客服端和服务端是不同的项目，那AIDL接口就需要分别定义同样的一份，并且要格外注意客户端和服务端包名目录要一模一样。下面是本例子的详细结构图。

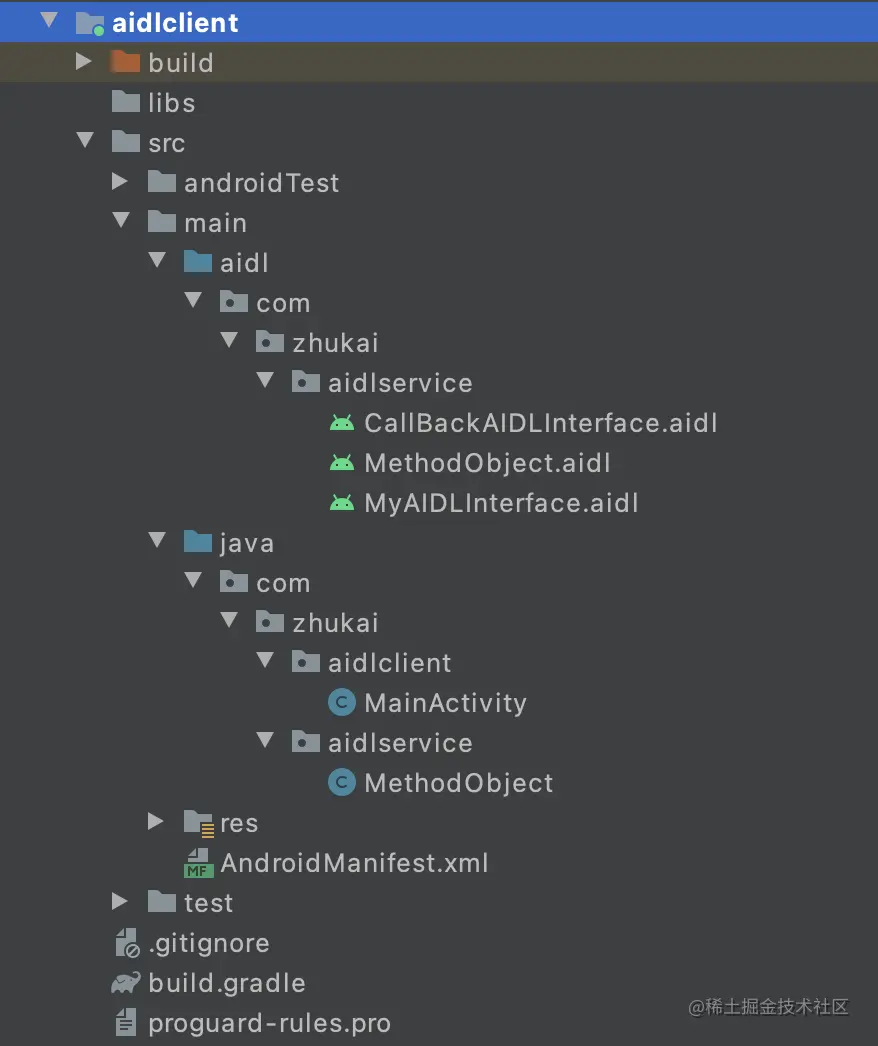

客户端：

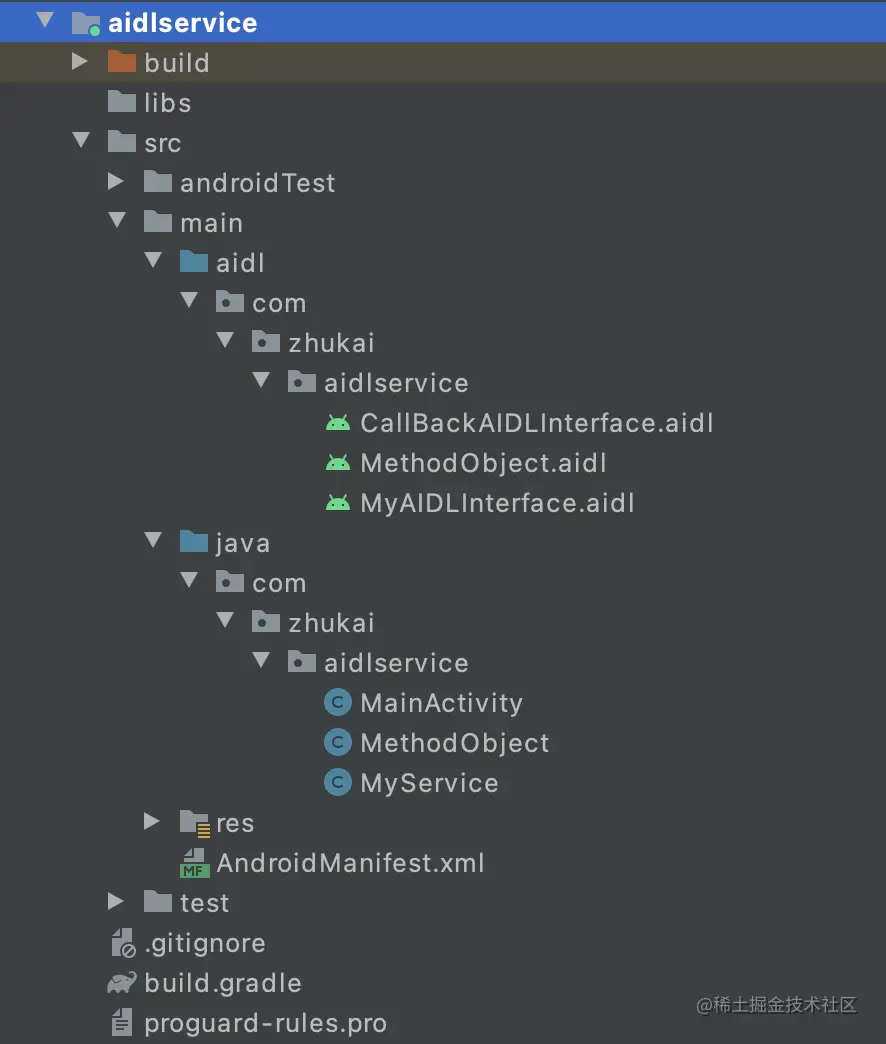

服务端：

前期AIDL类都生成之后，就可以使用了。

2.在Service中的使用

1.客户端与服务端通信

这里将讲述从服务端创建到客服端调用的完整过程，首先服务端创建一个类继承Service类，在onBind()方法中返回上面通过AS构建的AIDL类中MyAIDLInterface.Stub对象，Stub类继承了Binder类，Binder类实现了IBinder接口。

public class MyService extends Service {

    @Nullable
    @Override
    public IBinder onBind(Intent intent) {
        return stub;
    }

    MyAIDLInterface.Stub stub = new MyAIDLInterface.Stub() {...};

}

客户端绑定Service。

public class MainActivity extends AppCompatActivity {

    private MyAIDLInterface myAIDLInterface = null;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        bind();
    }

    private void bind() {
        Intent intent = new Intent();
        intent.setAction("com.zhukai.aidlservice.startService");
        intent.setComponent(new ComponentName("com.zhukai.aidlservice","com.zhukai.aidlservice.MyService"));
        bindService(intent, new ServiceConnection() {
            @Override
            public void onServiceConnected(ComponentName name, IBinder service) {
                myAIDLInterface = MyAIDLInterface.Stub.asInterface(service);//返回的是另一个进程Service中传入的MyAIDLInterface.Stub类的代理对象
                try {
                    if (null != myAIDLInterface){
                        myAIDLInterface.commonMethod();//后续就可以任意调用AIDL接口中定义的函数了
                        myAIDLInterface.setStringText("test");
                        ...
                    }
                } catch (RemoteException e) {
                    e.printStackTrace();
                }
            }

            @Override
            public void onServiceDisconnected(ComponentName name) {
                myAIDLInterface = null;
            }
        }, Service.BIND_AUTO_CREATE);
    }
}

核心在ServiceConnection接口的onServiceConnected()回调函数中，首先通过Stub.asInterface()函数得到客户端操作对象myAIDLInterface，然后通过它就能调用服务端函数。

2.服务端与客服端通信

看到这里可能有个疑惑，客户端可以跟服务端通信，那如果业务需求需要服务端，不定时回调给客户端；也就是服务端如何能主动跟客户端通信呢？其实这个问题很好解决，前面有说到，在AIDL定义规则中参数是支持AIDL类的，通过从客户端注册一个AIDL类对象到服务端，服务端再通过这个AIDL类对象主动与客户端通信便能实现。

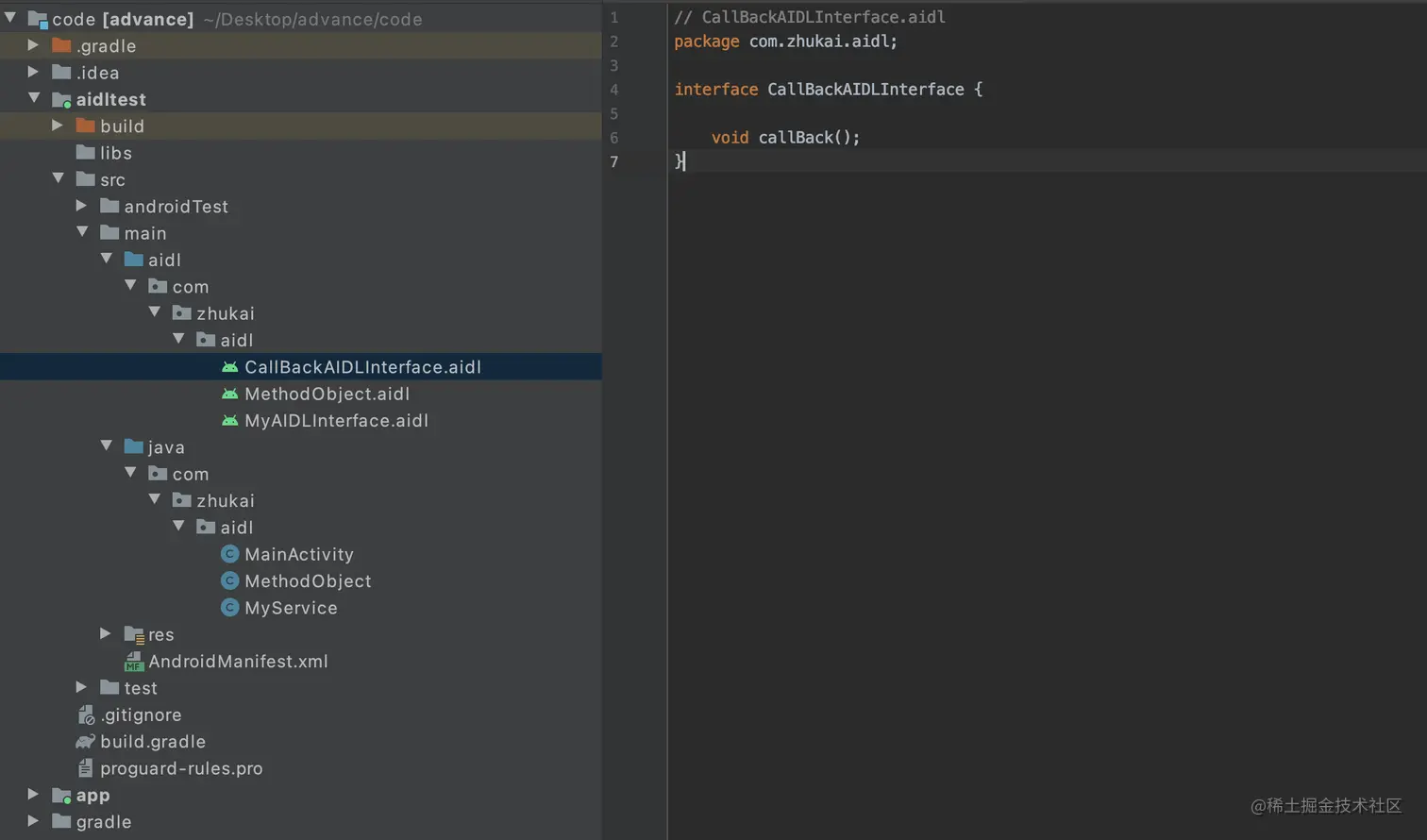

首先也需要按上面讲述流程，创建一个AIDL文件。

进行Make Build构建，生成AIDL类。

客户端调用注册函数，把AIDL类对象传入到服务端。

private void bind() {
    //因为是不同的应用，所以这里只能采用隐式绑定。
    Intent intent = new Intent();
    intent.setAction("com.zhukai.aidlservice.startService");
    intent.setComponent(new ComponentName("com.zhukai.aidlservice","com.zhukai.aidlservice.MyService"));

    bindService(intent, new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName name, IBinder service) {
            myAIDLInterface = MyAIDLInterface.Stub.asInterface(service);
            try {
                if (null != myAIDLInterface){
                    myAIDLInterface.commonMethod();
                    myAIDLInterface.setStringText("test");
                    myAIDLInterface.register(callBackAIDLInterface);//进行注册
                }
            } catch (RemoteException e) {
                e.printStackTrace();
            }
        }

        @Override
        public void onServiceDisconnected(ComponentName name) {
            myAIDLInterface = null;
        }
    }, Service.BIND_AUTO_CREATE);
}
//创建用于服务端回调的AIDL接口对象
CallBackAIDLInterface callBackAIDLInterface = new CallBackAIDLInterface.Stub() {
    @Override
    public void callBack() throws RemoteException {

    }
};

看服务端的处理。

public class MyService extends Service {

    private static final String TAG = MyService.class.getSimpleName();

    private List<CallBackAIDLInterface> interfaces = new ArrayList<>();

    @Nullable
    @Override
    public IBinder onBind(Intent intent) {
        return stub;
    }

    MyAIDLInterface.Stub stub = new MyAIDLInterface.Stub() {

        ... //无关内容隐藏

        @Override
        public void register(CallBackAIDLInterface aidl) throws RemoteException {
            if (!interfaces.contains(aidl)) {
                interfaces.add(aidl);
                Log.d(TAG, "register: 注销成功");
            }
        }

        @Override
        public void unregister(CallBackAIDLInterface aidl) throws RemoteException {
            if (interfaces.contains(aidl)) {
                interfaces.remove(aidl);
                Log.d(TAG, "unregister: 注销成功");
            } else {
                Log.d(TAG, "unregister: 注销失败");
            }
        }
    };

}

因为存在多个客户端同时与服务端通信可能，服务端直接在interfaces中存储了各个aidl类对象，通过这些对象便可以主动与客户端进行通信了。

五、总结

此篇希望能让大家在AIDL的使用以及一些注意事项上有所帮助，这篇文章只是关于AIDL的简单使用，AIDL其实也有一些进阶使用，欢迎关注点赞，继续阅读AIDL系列文章，后续将努力学习输出更高质量文章。
