前言

佛祖保佑，永无bug。Hello 大家好！我是海的对岸！

有时我们在项目中要根据ui设计出的原型图，将原型图转变成具体的页面，里面用到的一些组件，不是现成可用的。这个时候就需要自己实现这些特定的组件。

这些组件是自己会用的，对自己来说可以算是通用的，可以拿来复用。

早前，我们还在用H5的时候，当初实现过一次这个功能，现在我司技术栈转到Vue.js,最近有个项目需要这个功能，就要把之前的代码重新转成Vue

实现过程简介

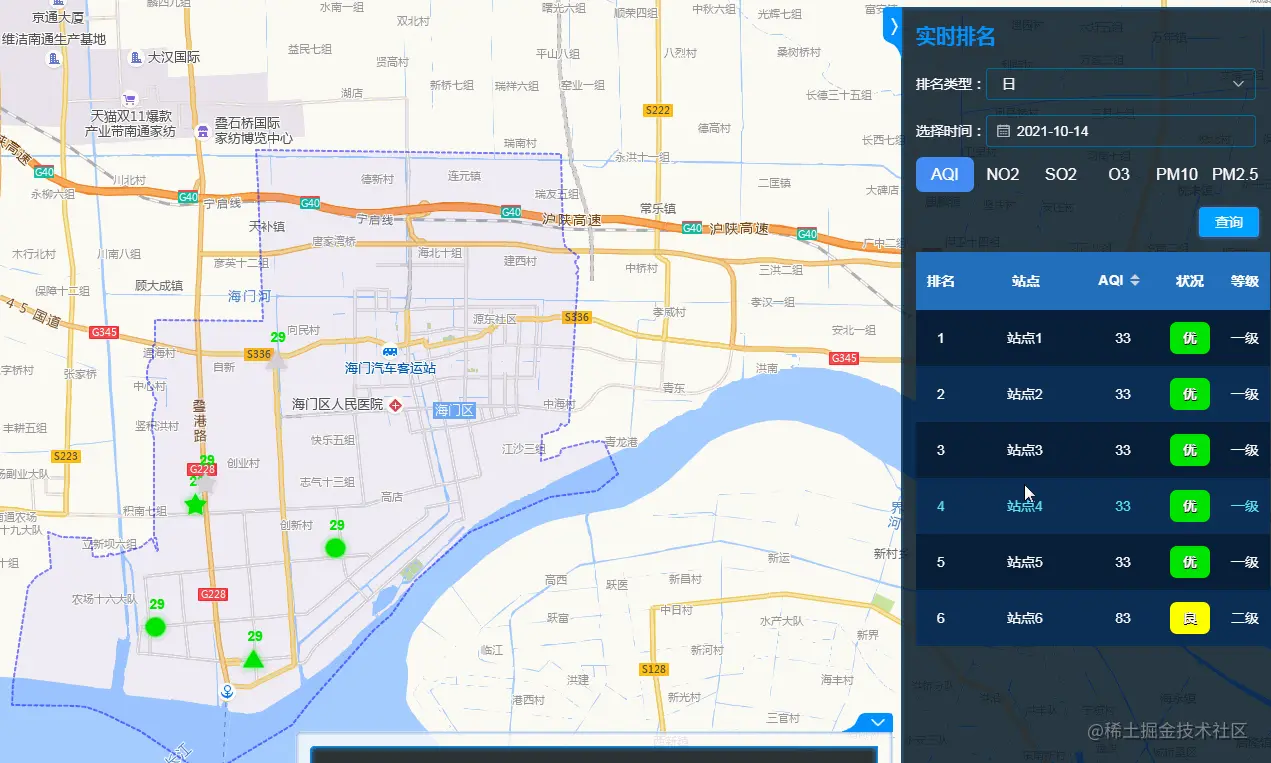

效果如下：

先不要急着复制代码，我会在最后把整个代码都放出来

先讲实现过程

要做的效果是：点位弹框出现之后，显示出一个有动画效果的仪表盘。

拆分下这个功能的实现：

一个值变换到一个新的值时，是一个渐变的过程；
在仪表盘数值变化时，有一个弹性的动画效果
圆弧末尾有一个竖线，作为仪表盘的指针，在仪表盘数值变化时，有一个弹性的动画效果。

因为之前查过资料，早前用H5的时候，用D3做过，这次就还是用D3来做

D3传送门

ps：我当时的D3版本是 d3_v5

画仪表盘

首先定义一个svg元素：

<svg id="myGauge" width="150" height="150" ></svg>

然后，声明一些变量用于初始化：

// =============================== 定义仪表盘需要用到的参数 =====================================
// svg的高度和宽度，也可以通过svg的width、height属性获取
let width = 158;
let height = 158;
// 圆弧的内外半径
let innerRadius = 35;
let outerRadius = 60;
// 圆弧的起始角度和终止角度
let arcMin = -Math.PI * 2 / 3;
let arcMax = Math.PI * 2 / 3;
let valueLabel = 0; // 仪表盘显示的数值，AQI的值
let foreground; // 表示AQI圆弧长度，是另一段圆弧对象 ,未定义值默认为 undefined
let tick; // 表示QI圆弧尾部的指针 ,未定义值默认为 undefined
let arc; // 表示圆弧的绘制函数 ,未定义值默认为 undefined
let background; // 设置背景圆弧的颜色 ,未定义值默认为 undefined
let valueLevel; // 设置AQI圆弧的严重级别 ,未定义值默认为 undefined
let percentage; // 表示AQI值对应的圆弧弧长， 在0-1之间 ,未定义值默认为 undefined
// =============================== 定义仪表盘需要用到的参数 =====================================

涉及到旋转的角度，准备一个角度转弧度的方法angleToDegree

// 角度转弧度
function angleToDegree(angle) {
  return angle * 180 / Math.PI;
}

d3属性的补间（渐变）动画方法，使一个圆弧从当前的角度渐变到另一个新的角度

// 定义 一个d属性的补间（渐变）动画方法，使一个圆弧从当前的角度渐变到另一个新的角度。
function arcTween(newAngle) {
  // let self = this;
  return (d) => {
    const interpolate = d3.interpolate(d.endAngle, newAngle); // 在两个值间找一个插值
    return (t) => {
      d.endAngle = interpolate(t); // 根据 transition 的时间 t 计算插值并赋值给endAngle
      // 返回新的“d”属性值
      return arc(d);
    };
  };
}

我的仪表盘要展示出 AQI的值，不同的AQI值展示出来的颜色不一样，定义一个样式的函数

// 根据AQI值，设置弹框中AQI仪表盘样式
/**
 * isAQI_arc: true 表示返回的是AQI的数值 1-500， false 表示返回的是等级 1 2 3 4 5 给class设置颜色样式，样式写在app.vue中
 * value: 传过来的AQI值
 */
function AQIStyle(isAQI_arc, value) {
  let level = 0;
  let AQI_arc = '#717171';
  const valueNum = Number(value);
  switch (true) {
    case valueNum > 0 && valueNum <= 50:
      if (isAQI_arc) {
        AQI_arc = '#01e401';
      } else {
        level = 1;
      }
      break;
    case valueNum > 50 && valueNum <= 100:
      if (isAQI_arc) {
        AQI_arc = '#ffff00';
      } else {
        level = 2;
      }
      break;
    case valueNum > 100 && valueNum <= 150:
      if (isAQI_arc) {
        AQI_arc = '#ff7e00';
      } else {
        level = 3;
      }
      break;
    case valueNum > 150 && valueNum <= 200:
      if (isAQI_arc) {
        AQI_arc = '#ff0000';
      } else {
        level = 4;
      }
      break;
    case valueNum > 200 && valueNum <= 300:
      if (isAQI_arc) {
        AQI_arc = '#99004c';
      } else {
        level = 5;
      }
      break;
    case valueNum > 300:
      if (isAQI_arc) {
        AQI_arc = '#7e0023';
      } else {
        level = 6;
      }
      break;
    default:
      if (isAQI_arc) {
        AQI_arc = '#717171';
      } else {
        level = 0;
      }
      break;
  }
  if (isAQI_arc) {
    return AQI_arc;
  } else {
    return level;
  }
}

接下来就是D3的api操作，以及svg中的操作了，简单介绍下用到的D3的api，及svg用到的api

d3操作传送门

// 构造一个新的弧发生器使用默认设置， 我的理解：创建一个圆弧的实例
d3.arc()

const arc = d3.arc(); // 创建一个圆弧实例，并进行一些属性的设置
arc({
  innerRadius: 0, // 设置圆弧的内半径
  outerRadius: 100, // 设置圆弧外半径
  startAngle: 0, // 设置圆弧的开始弧度
  endAngle: Math.PI / 2 // 设置圆弧底截止弧度
});

// 找到需要操作的dom元素 得到的是svg
d3.select('#id')

对svg进行操作

// 获取SVG元素，并且转换原点到画布的中心，这样我们在之后创建圆弧时就不需要再单独指定它们的位置了
let svg = d3.select("#myGauge")
let g = svg.append("g").attr("transform", "translate(" + width / 2 + "," + height / 2 + ")");

添加仪表盘中的文字（标题，数值，单位）

//添加仪表盘的标题
g.append("text").attr("class", "gauge-title")
    .style("alignment-baseline", "central") //相对父元素对齐方式
    .style("text-anchor", "middle") //文本锚点，居中
    .attr("y", -45)   //到中心的距离
    .text("CPU占用率");
//添加仪表盘显示的数值，因为之后还要更新，所以声明一个变量
var valueLabel = g.append("text").attr("class", "gauge-value")
    .style("alignment-baseline", "central") //相对父元素对齐方式
    .style("text-anchor", "middle") //文本锚点，居中
    .attr("y", 25)    //到中心的距离
    .text(12.65);
//添加仪表盘显示数值的单位
g.append("text").attr("class", "gauge-unity")
    .style("alignment-baseline", "central") //相对父元素对齐方式
    .style("text-anchor", "middle") //文本锚点，居中
    .attr("y", 40)    //到中心的距离
    .text("%");

D3制作的SVG图，与Echarts绘制的Canvas比起来，很重要的一个优点是，可以用CSS定义SVG的样式。比如，此处仪表盘标题的样式如下：

.gauge-title{
    font-size: 10px;
    fill: #A1A6AD;
}

添加背景圆弧

//添加背景圆弧
var background = g.append("path")
    .datum({endAngle:arcMax})  //传递endAngle参数到arc方法
    .style("fill", "#444851")
    .attr("d", arc);

添加表示百分比的圆弧，其中percentage是要表示的百分比，0到1的小数。

//计算圆弧的结束角度
var currentAngle = percentage*(arcMax-arcMin) + arcMin
//添加另一层圆弧，用于表示百分比
var foreground = g.append("path")
    .datum({endAngle:currentAngle})
    .style("fill", "#444851")
    .attr("d", arc);

在圆弧末尾添加一个指针标记

var tick = g.append("line")
    .attr('class', 'gauge-tick')
    .attr("x1", 0)
    .attr("y1", -innerRadius)
    .attr("x2", 0)
    .attr("y2", -(innerRadius + 12))  //定义line位置，默认是在圆弧正中间，12是指针的长度
    .style("stroke", "#A1A6AD")
    .attr('transform', 'rotate('+ angleToDegree(currentAngle) +')')

rotate中的参数是度数，Math.PI对应180，因此需要自定义一个angleToDegree方法把currentAngle转换一下。就是上面第三步中的angleToDegree方法

要这个仪表盘的数值从一个值跳到另一个值，怎么做？

更新圆弧

修改圆弧下方的数值即可：

valueLabel.text(newValue)

更新圆弧则稍麻烦一点，具体思路是：修改圆弧的endAngle，以及修改圆弧末尾指针的transform值。
实现的过程中，需要使用的API：

selection.transition：github.com/d3/d3-trans…
transition.attrTween：github.com/d3/d3-trans…
d3.interpolate：github.com/d3/d3-inter…

更新圆弧，其中angle为新圆弧的结束角度

// 更新圆弧，并且设置渐变动效
foreground.transition()
    .duration(750)
    .ease(d3.easeElastic)   //设置来回弹动的效果
    .attrTween("d", arcTween(angle));

arcTween方法定义如下。它返回一个d属性的补间（渐变）动画方法，使一个圆弧从当前的角度渐变到另一个新的角度。

arcTween(newAngle) {
    let self=this
    return function(d) {
        var interpolate = d3.interpolate(d.endAngle, newAngle); //在两个值间找一个插值
        return function(t) {
            d.endAngle = interpolate(t);    //根据 transition 的时间 t 计算插值并赋值给endAngle
            return arc(d); //返回新的“d”属性值
        };
    };
}

这个方法更详细的说明可以参考Arc Tween中的注释。

更新圆弧末尾的指针的原理同上，其中oldAngle是旧圆弧的结束角度。

//更新圆弧末端的指针标记，并且设置渐变动效
tick.transition()
    .duration(750)
    .ease(d3.easeElastic)   //设置来回弹动的效果
    .attrTween('transform', function(){ //设置“transform”属性的渐变，原理同上面的arcTween方法
        var i = d3.interpolate(angleToDegree(oldAngle), angleToDegree(newAngle));    //取插值
        return function(t) {
            return 'rotate('+ i(t) +')'
        };
    })

理论上到这边，就完工了。接下来，我们就来落地实现！

实现代码

我是基于Vue2实现的

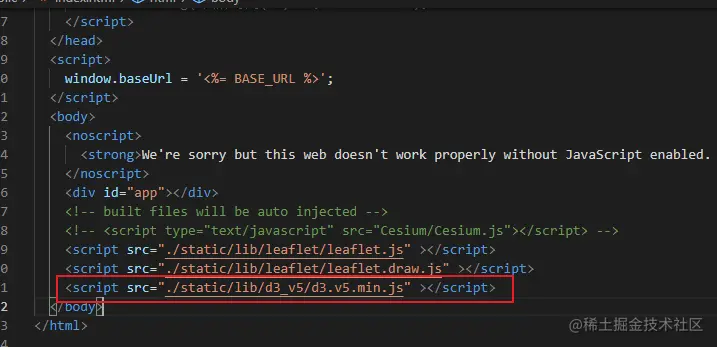

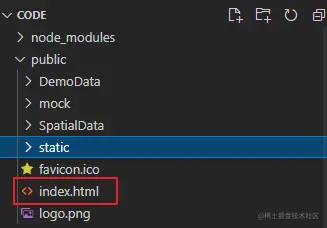

在index.html中引入d3.js

在APP.vue中设置我自定义的样式

/* ====================================实时AQI 弹框的 仪表盘样式 start ===========================*/
.gauge-title-0{
    font-size: 20px;
    fill: #717171;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-title-1{
    font-size: 20px;
    fill: #01e401;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-title-2{
    font-size: 20px;
    fill: #ffff00;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-title-3{
    font-size: 20px;
    fill: #ff7e00;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-title-4{
    font-size: 20px;
    fill: #ff0000;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-title-5{
    font-size: 20px;
    fill: #99004c;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-title-6{
    font-size: 20px;
    fill: #7e0023;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-value-0{
    font-size: 28px;
    fill: #717171;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-value-1{
    font-size: 28px;
    fill: #01e401;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-value-2{
    font-size: 28px;
    fill: #ffff00;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-value-3{
    font-size: 28px;
    fill: #ff7e00;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-value-4{
    font-size: 28px;
    fill: #ff0000;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-value-5{
    font-size: 28px;
    fill: #99004c;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
.gauge-value-6{
    font-size: 28px;
    fill: #7e0023;
    border-radius: 5px;
    padding: 3px;
    text-shadow: #000 0.5px 0.5px 0.5px, #000 0 0.5px 0, #000 -0.5px 0 0, #000 0 -0.5px 0;
}
/* ====================================实时AQI 弹框的 仪表盘样式 end ===========================*/

自定义组件 DynamicDashboard.vue

<template>
  <div>
    <svg id="myGauge" width="150" height="150" ></svg>
  </div>
</template>

<script>
// =============================== 定义仪表盘需要用到的参数 =====================================
// svg的高度和宽度，也可以通过svg的width、height属性获取
let width = 158;
let height = 158;
// 圆弧的内外半径
let innerRadius = 35;
let outerRadius = 60;
// 圆弧的起始角度和终止角度
let arcMin = -Math.PI * 2 / 3;
let arcMax = Math.PI * 2 / 3;
let valueLabel = 0; // 仪表盘显示的数值，AQI的值
let foreground; // 表示AQI圆弧长度，是另一段圆弧对象 ,未定义值默认为 undefined
let tick; // 表示QI圆弧尾部的指针 ,未定义值默认为 undefined
let arc; // 表示圆弧的绘制函数 ,未定义值默认为 undefined
let background; // 设置背景圆弧的颜色 ,未定义值默认为 undefined
let valueLevel; // 设置AQI圆弧的严重级别 ,未定义值默认为 undefined
let percentage; // 表示AQI值对应的圆弧弧长， 在0-1之间 ,未定义值默认为 undefined
// =============================== 定义仪表盘需要用到的参数 =====================================

// 角度转弧度
function angleToDegree(angle) {
  return angle * 180 / Math.PI;
}
// 定义 一个d属性的补间（渐变）动画方法，使一个圆弧从当前的角度渐变到另一个新的角度。
function arcTween(newAngle) {
  // let self = this;
  return (d) => {
    const interpolate = d3.interpolate(d.endAngle, newAngle); // 在两个值间找一个插值
    return (t) => {
      d.endAngle = interpolate(t); // 根据 transition 的时间 t 计算插值并赋值给endAngle
      // 返回新的“d”属性值
      return arc(d);
    };
  };
}

// 根据AQI值，设置弹框中AQI仪表盘样式
/**
 * isAQI_arc: true 表示返回的是AQI的数值 1-500， false 表示返回的是等级 1 2 3 4 5 给class设置颜色样式，样式写在app.vue中
 * value: 传过来的AQI值
 */
function AQIStyle(isAQI_arc, value) {
  let level = 0;
  let AQI_arc = '#717171';
  const valueNum = Number(value);
  switch (true) {
    case valueNum > 0 && valueNum <= 50:
      if (isAQI_arc) {
        AQI_arc = '#01e401';
      } else {
        level = 1;
      }
      break;
    case valueNum > 50 && valueNum <= 100:
      if (isAQI_arc) {
        AQI_arc = '#ffff00';
      } else {
        level = 2;
      }
      break;
    case valueNum > 100 && valueNum <= 150:
      if (isAQI_arc) {
        AQI_arc = '#ff7e00';
      } else {
        level = 3;
      }
      break;
    case valueNum > 150 && valueNum <= 200:
      if (isAQI_arc) {
        AQI_arc = '#ff0000';
      } else {
        level = 4;
      }
      break;
    case valueNum > 200 && valueNum <= 300:
      if (isAQI_arc) {
        AQI_arc = '#99004c';
      } else {
        level = 5;
      }
      break;
    case valueNum > 300:
      if (isAQI_arc) {
        AQI_arc = '#7e0023';
      } else {
        level = 6;
      }
      break;
    default:
      if (isAQI_arc) {
        AQI_arc = '#717171';
      } else {
        level = 0;
      }
      break;
  }
  if (isAQI_arc) {
    return AQI_arc;
  } else {
    return level;
  }
}

// ============================= 设置仪表盘 start =============================================

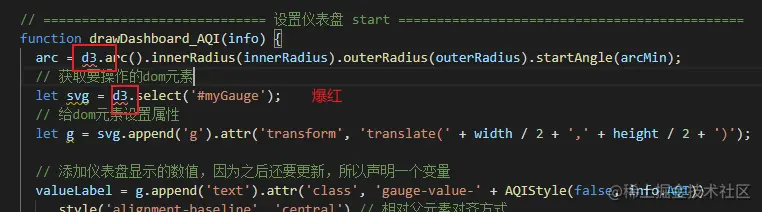

function drawDashboard_AQI(info) {
  arc = d3.arc().innerRadius(innerRadius).outerRadius(outerRadius).startAngle(arcMin);
  // 获取要操作的dom元素
  let svg = d3.select('#myGauge');
  // 给dom元素设置属性
  let g = svg.append('g').attr('transform', 'translate(' + width / 2 + ',' + height / 2 + ')');

  // 添加仪表盘显示的数值，因为之后还要更新，所以声明一个变量
  valueLabel = g.append('text').attr('class', 'gauge-value-' + AQIStyle(false, info.AQI))
    .style('alignment-baseline', 'central') // 相对父元素对齐方式
    .style('text-anchor', 'middle') // 文本锚点，居中
    .attr('y', 0) // 到中心的距离
    .text('--');
  // 添加仪表盘显示数值的等级
  valueLevel = g.append('text').attr('class', 'gauge-title-' + AQIStyle(false, info.AQI))
    .style('alignment-baseline', 'central') // 相对父元素对齐方式
    .style('text-anchor', 'middle') // 文本锚点，居中
    .attr('y', 45) // 到中心的距离
    .text('--'); // 暂无单位

  // 添加背景圆弧
  background = g.append('path')
    .datum({ endAngle: arcMax }) // 传递endAngle参数到arc方法
    .style('fill', '#717171')
    .attr('d', arc);

  // 计算圆弧的结束角度
  percentage = 0; // percentage是要表示的百分比，0到1的小数。
  const currentAngle = (percentage * (arcMax - arcMin) + arcMin);
  // 添加另一层圆弧，用于表示百分比
  foreground = g.append('path')
    .datum({ endAngle: currentAngle })
    .style('fill', AQIStyle(true, info.AQI))
    .attr('d', arc);

  tick = g.append('line')
    .attr('class', 'gauge-tick')
    .attr('x1', 0)
    .attr('y1', -innerRadius)
    .attr('x2', 0)
    .attr('y2', -(innerRadius + 32)) // 定义line位置，默认是在圆弧正中间，12是指针的长度
    .style('stroke', '#A1A6AD')
    .attr('transform', 'rotate(' + angleToDegree(currentAngle) + ')');
}

// ============================= 设置仪表盘 end =============================================

// 预加载 打开对话框
function initPopAirAQI(info) {
  // 绘制圆弧
  drawDashboard_AQI(info);

  setTimeout(() => {
    let endAngle_AQI = 1;
    // if (info.AQI == undefined || info.AQI === '--') {
    //     endAngle_AQI = 0;
    // } else {
    //     endAngle_AQI = (Number(info.AQI) / 500) <= 1 ? (Number(info.AQI) / 500) : 1; // aqi值对应的弧长
    // }
    let newAngle = endAngle_AQI * (arcMax - arcMin) + arcMin; // 新圆弧的结束角度
    valueLabel.text(info.AQI); // 设置AQI值
    valueLevel.text(info.Level); // 设置AQI值对应的级别
    // 更新圆弧，并且设置渐变动效
    foreground.transition()
      .duration(750)
      .ease(d3.easeElastic) // 设置来回弹动的效果
      .attrTween('d', arcTween(newAngle)); // newAngle : 新圆弧的结束角度
    // 更新圆弧末端的指针标记，并且设置渐变动效
    tick.transition()
      .duration(750)
      .ease(d3.easeElastic) // 设置来回弹动的效果
      .attrTween('transform', () => { // 设置“transform”属性的渐变，原理同上面的arcTween方法
        // 0 : 是旧圆弧的结束角度。newAngle : 新圆弧的结束角度
        const i = d3.interpolate(angleToDegree(0), angleToDegree(newAngle)); // 取插值
        return (t) => {
          return 'rotate(' + i(t) + ')';
        };
      });
  }, 1000);
}

export default {
  data() {
    return {
      info: {
        AQI: 0,
        Level: '优',
      },
    };
  },
  methods: {
  },
  mounted() {
    this.$event.$on('AqiData', (v) => { // 必须使用箭头函数因为this   接受传过来的值
      this.info = v;
      // console.log(this.info);

      setTimeout(() => {
        initPopAirAQI(this.info);
      }, 250);
    });
  },
  created() {
    // bus 在接收事件之前，解绑之前的事件
    this.$event.$off('AqiData');
  },
};
</script>

<style lang="scss" scoped>

</style>

注意：

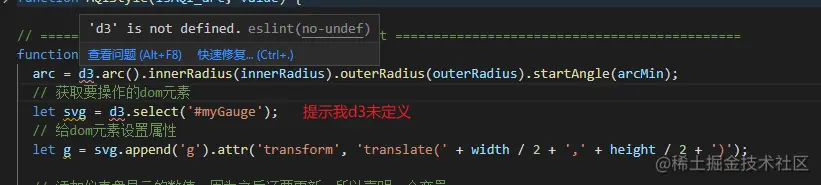

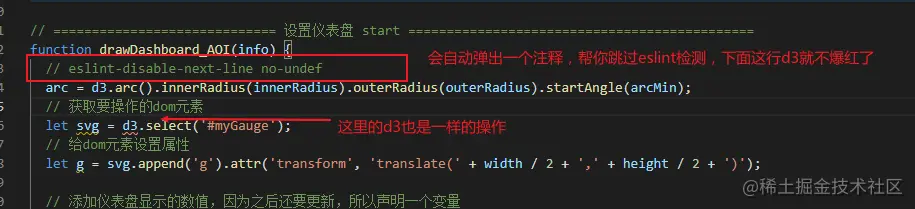

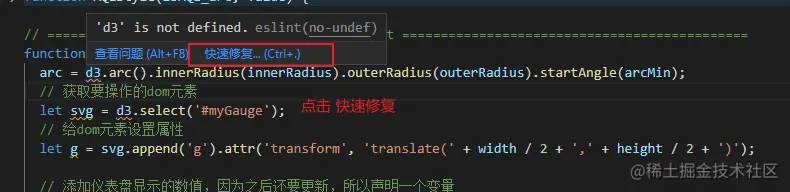

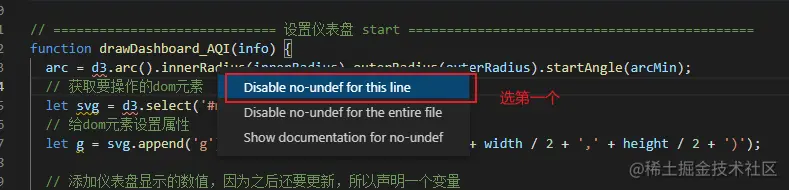

因为d3.js 是在 index.html中引用的，如果你敲代码设置了语法检测，那么在这个组件中，d3 这个变量它会给你爆红，提示你说这个d3未定义，不用管它，代码是能正常运行的，如果你弄了一个很严格的eslint检测,那么你就在用到 d3的地方，单独给它加个跳过eslint检测的注释即可

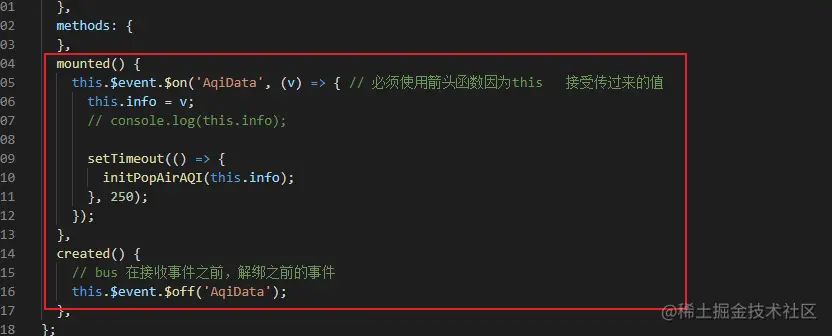

大家可以看到我最后是通过 bus方法进行给组件传值的，因为业务的需要，我要在弹框中展示这个组件，而弹框则是基于 leaflet来做的，对，就是leaflet,就是搞地图那个的，我这个项目是webgis的项目，我发现传统的props传值和 vuex 传值都传不过去，最后发现 bus可以，因此，这里就用 bus来做的。

弹框组件通过Vue.extend(弹框组件);方法载入，再通过leaflet的popup方法装在进去，而这个仪表盘组件又是装载在 弹框组件中的，可能Vue的extend() 和 leaflet的api 中间有些我还没搞懂的东西，只有bus能走得通，后边有空再研究研究

如果你是正常的情况下，那我还是建议你用 props 或 vuex 来做吧

都看到这里了，求各位观众大佬们点个赞再走吧，你的赞对我非常重要

参考阅读

感觉Evelynzzz大佬的H5实现的指导
