iOS 列表滑动的卡顿检测和优化

Bel李玉
7,164 阅读4分钟

在上一篇文章中，我们了解了iOS的渲染循环、离屏渲染原理、卡顿原理，在这篇文章里，我们主要探索卡顿的检测和如何消除卡顿。

卡顿的检测

卡顿时间比

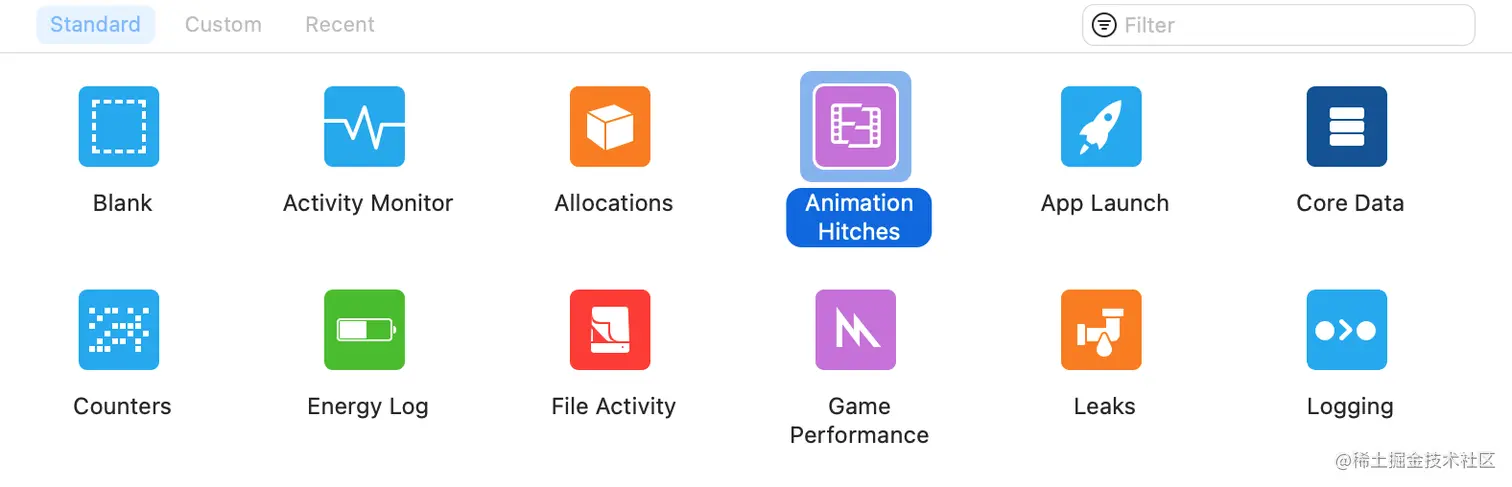

卡顿的检测，我们可以使用 instrument的Animation Hitches来检测卡顿。

截屏2021-10-13 下午10.45.59.png

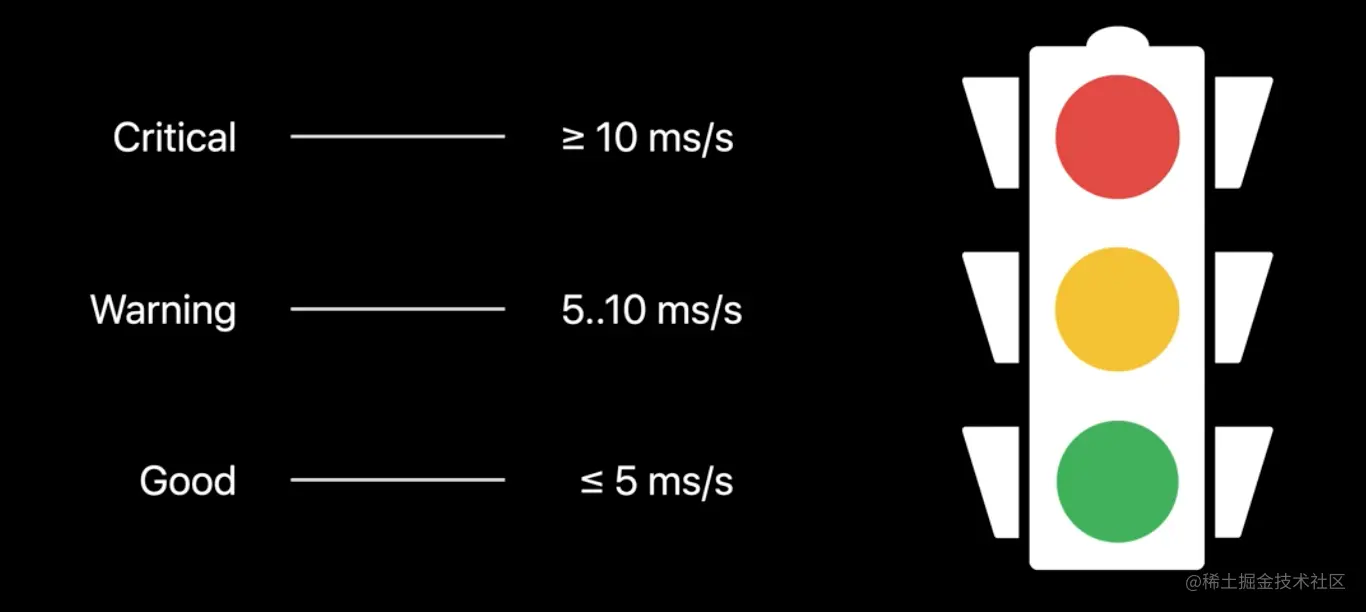

在Apple的官方建议中，使用卡顿时间比来衡量卡顿的严重等级的。

截屏2021-10-12 下午8.38.38.png

如果 1s内的卡顿时间超过10ms，属于严重卡顿，需要着重解决。

Animation Hitches

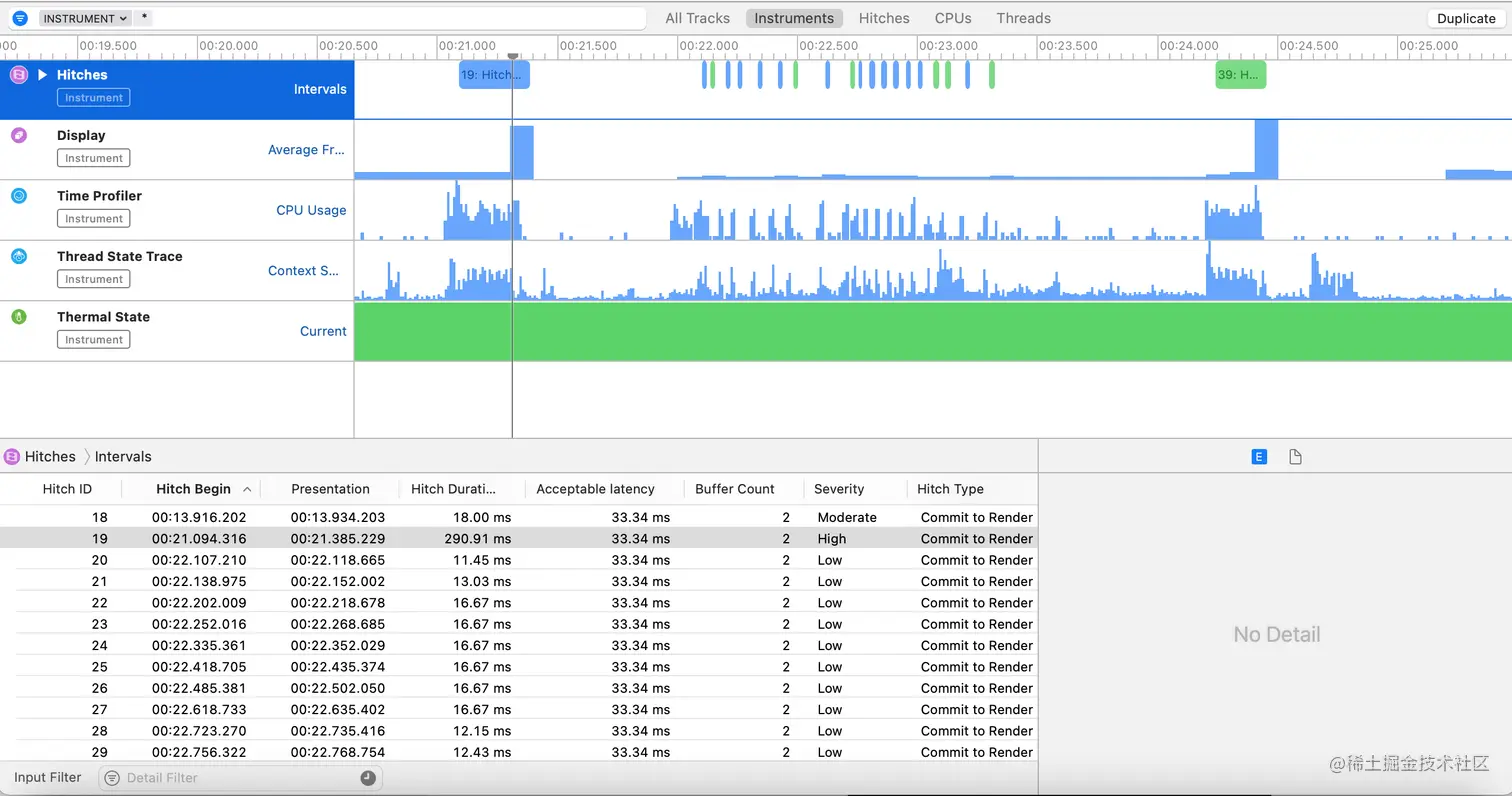

接下来，我们先对我们的UITableView的滑动进行卡顿分析，在真机上运行App，查看结果：

截屏2021-10-13 下午11.05.43.png 运行结果特别差：有大量的严重卡顿，有一些卡顿达到了290ms/s。

Time Profile

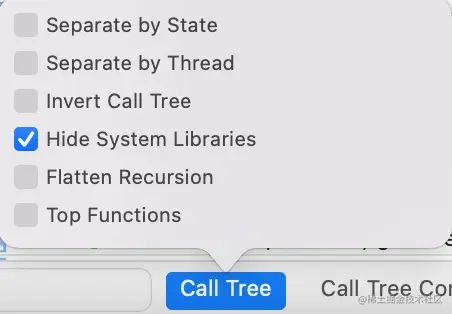

我们点击Time Profile一览，查看此时的函数调用栈，将系统调用筛选出去

截屏2021-10-13 下午11.08.53.png

我们找到App的主线程调用栈，查看其使用的时间占比

截屏2021-10-13 下午11.12.17.png

由分析可知：在 cellforRow方法的 model.setter方法中，存在大量的耗时操作，在 提交阶段产生了延时，导致卡顿。可以使用此方法，依次查看每处卡顿的函数调用栈，来分析提交阶段的卡顿。

Show Optimization Opportunities

另一方面，我们也可以使用Xcode检测App的性能，在Xcode 12中，点击 Debug View Hierarchy，然后在 Editor选项中，默认勾选了Show Optimization Opportunities,Xcode会帮我们检测，App在运行过程中，一些优化的建议。

截屏2021-10-13 下午11.30.52.png

这段话，告诉我们，我们通过使用了 CAShapeLayer作为mask，来实现圆角效果，建议我们使用系统的 cornerRadius来实现。

为什么使用mask不行呢？

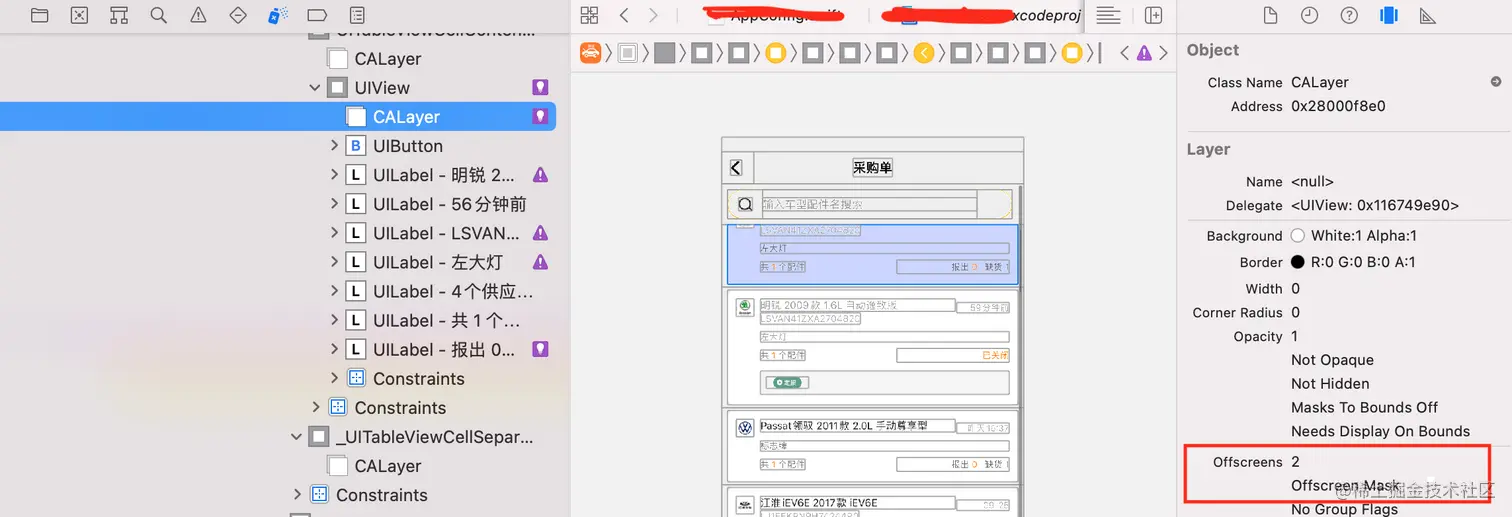

在Editor选项中，选中Show Layers: 截屏2021-10-13 下午11.39.06.png

使用 CAShaperLayer + mask的形式来制作圆角，会造成离屏渲染。在cell的滚动过程中，会有 成百上千个离屏渲染，提交到渲染服务器，会产生卡顿。

Color Off-screen Rendered

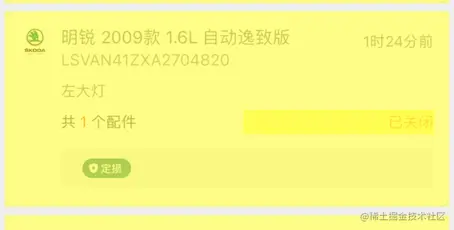

在 模拟器中，打开Debug -> Color Off-screen Rendered，可以检测离屏渲染，离屏渲染的视图会标记为黄色。

截屏2021-10-13 下午11.53.29.png

从模拟器中，我们可以看出，容器视图造成了离屏渲染。

列表优化

圆角优化

1，在iOS13之后，可以使用系统的ApIcornerRadius和cornerCurve。

view.layer.cornerRadius = 22
view.layer.cornerCurve = .continous

2，对于UILabel和UIButton，可以直接使用 cornerRadius。

label.layer.cornerRadius = 22

3，重写view的-drawRect:的方法，使用Core Graphic绘制圆角

- (void)drawRect:(CGRect)rect {

    [super drawRect:rect];

    UIBezierPath *p = [UIBezierPath bezierPathWithRoundedRect:rect byRoundingCorners:(_bottomLeftRadius?UIRectCornerBottomLeft:0)|(_bottomRightRadius?UIRectCornerBottomRight:0)|(_topLeftRadius?UIRectCornerTopLeft:0)|(_topRightRadius?UIRectCornerTopRight:0) cornerRadii:CGSizeMake(_singleCornerRadius, 0.f)];

    CGContextRef c = UIGraphicsGetCurrentContext();

    CGContextAddPath(c, p.CGPath);

    CGContextClosePath(c);

    CGContextClip(c);

    CGContextAddRect(c, rect);

    CGContextSetFillColorWithColor(c, _bgColor.CGColor);

    CGContextFillPath(c);

}

将GPU的操作，转移到 CPU 上，均衡GPU和CPU的操作。

数据源预加载

在 iOS 10之后，可以使用,可以使用 UITableViewDataSourcePrefetching代理方法，可以对数据进行预加载

func tableView(tableView: UITableView, prefetchRowsAt indexPaths: [IndexPath]) {
     let needFetch = indexPaths.contains { $0.section >= self.layoutArray.count - 1 }
        if needFetch {
            // 1.满足条件进行翻页请求
        }
    }

数据源预处理

在网络请求完数据后，对数据进行预处理，将 NSAttributeString的初始化逻辑和数据源逻辑处理放在异步子线程中。

如果不使用AutoLayout，可以在数据源预处理阶段，计算好子视图的frame。

优化 cellForRow 方法

将cell的背景色处理和事件绑定等事件，移至willDisplayCell中。在cellforRow方法中，不做逻辑处理，只做简单的赋值操作。

AutoLayout

如果cell采用了AutoLayout布局，应注意两个问题：

  • 1，应解决约束冲突问题，在动态操作约束值，会经常报这个错误，约束冲突时，约束engin会产生大量的CPU计算。

    解决此类问题，可以从两个方面入手：1，分析约束是否合理。 2，可以尝试改变约束的Priority。

Will attempt to recover by breaking constraint

<NSLayoutConstraint:0x600003b0cc80 DBRadiusView:0x7fb9d80b0e20.bottom == UIImageView:0x7fb9d80b59c0.bottom + 8>
  • 2，避免约束流失问题，避免在cell复用过程中反复的删除约束和新增约束

避免视图删除

如果需要消息视图，避免将视图从cell中删除，尽可能的使用hidden属性。

结果对比

做完这些优化后，我们来看下卡顿的分布情况

截屏2021-10-14 上午12.45.46.png

最大的卡顿时间比为32.84ms/s，在列表滑动时，没有高等级的卡顿，这样就达到了一种比较理想的状态。

前后对比视频：

优化前：优酷链接

优化后：优酷链接
