前言：

在开发中，当我们的网站存在图片尺寸大的问题时，我们会想到用低质量图片占位或者占位符这些方式去规避堵塞空白，从而优化网站的表现，今天来介绍下利用渐进式图片的方式来优化这个问题。

什么是渐进式图片？

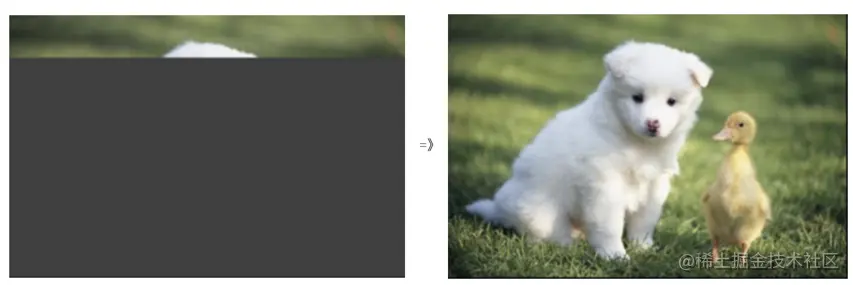

普通图片的加载是随着下载图片数据的完成度，逐渐从上至下显示完成的。如果浏览器只收到了图片文件数据的一半，那么它只会显示图片的上半部分。

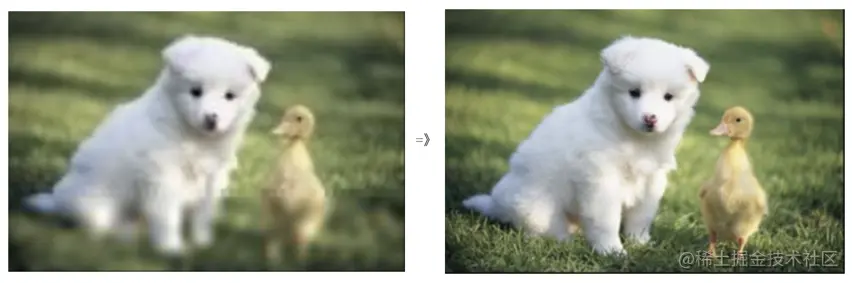

而渐进式图片的加载流程则是先显示图片整体的一个模糊效果，随着下载数据的增多，逐渐细化图片中的各个细节，使得图片分辨率逐渐提高，最终还原出完整的图像内容。


jpeg渐进加载

原理：

普通jpeg图片是采用从左至右、从上到下的方式逐行进行压缩的，而渐进式jpeg图片的压缩方式则是根据小波变换分层存储的，先存储低频（轮廓）内容，然后再存储高频（细节）内容，这样在拉取图片的过程中，就是一个逐渐清晰的过程。

jpeg结构：

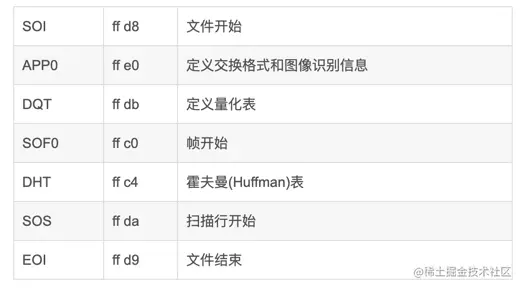

JPEG文件内部分为若干块，这些块由ff开头（截图中已标出部分），ff后紧跟的一个标记符指明了这个块的类型。 这些分块按出现顺序分别是：


JPEG是以ffd8开头,ffd9结尾,ffda代表一个帧的开头

ffd8...ffda...ffda...ffda...ffd9

普通jpeg 里面只有一个ffda
渐进式 jpeg 里面含有多个ffda

区别： 普通jpeg图片是以像素形式存储图片的，而渐进式jpeg是用频率系数来代表图像，这样并不会增加文件的大小，因为这两种渲染方式的图片数据是一致的，只不过渐进式jpeg用了一种更易用的方式排序，就像是一系列预定义的样式，以任意顺序混合都能可以重新构建原图。



png和gif渐进加载

png和gif也有类似于渐进jpeg的视觉加载效果，称为交错GIF、交错PNG。交错式图片会进行 1 到 7 次隔行扫描，每一次都是跳着部分像素点进行扫描的，先扫描到像素点可以先渲染，每多一次扫描，图片就会更清晰，到最后一次扫描时就会扫描完所有像素点，进而渲染出完整的图片。如下图


原理：

adam7隔行扫描算法：本质上是将一张 png 图片拆分成多张 png 小图，然后对这几张 png 小图进行普通的逐行扫描解析，最后将解析出来的像素数据按照一定的规则进行归位即可。

拆图：

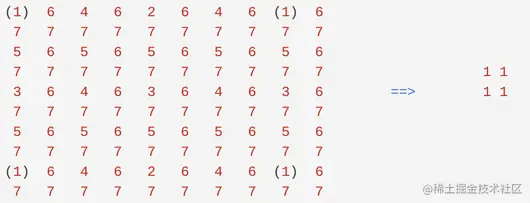

我们以一张 10*10 大小的 png 图片来举例，下面每个数字代表一个像素点，数字的值代表这个点在第几次扫描时被扫描到，在第一次扫描时我们会扫描到 4 个像素点，我们把这 4 个像素点单独抽离出来合在一起，就是我们要拆的第一张小图，其他小图依此类推。

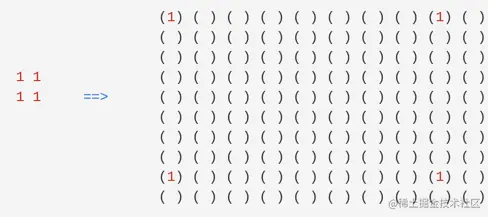

归位：

我们按照上面拆图的规则拿到7张小图后，对这些小图的像素进行归位，也就是填回去。


区别：png的逐行扫描和隔行扫描都是以像素形式存储图片的，而隔行扫描因为要进行跳像素扫描，整张图片会存储更多额外数据而导致图片大小会稍微变大。这里的额外数据就是指过滤类型。原本的 png 大图拆成小图后，扫描行的数目就会蹭蹭蹭往上涨，每个扫描行的第一个字节都是用来存储过滤类型的，所以行数增加的越多，额外数据就会越多。

渐进式图片的优缺点

优点：

  1. 可针对移动网络的场景优化流量，即用户可以只下载渐进式图片的一部分，以达到降低图像分辨率和减少流量的目的。

  2. 减少等待时间，用户可以先看到图片的轮廓再逐步补充细节

缺点：

  1. 图片需要转换成为渐进式格式，有一定的成本，因为现有图片大多是普通格式压缩的

  2. 终端的支持程度不够，现在还有一些落后的浏览器（如IE8）对渐进式格式的支持较弱。不过随着时间推移，这部分浏览器会逐渐被淘汰。

将图片转换成渐进式图片

  1. 本地图片转换：

    jpg 使用 js-mozjpeg，

    png 使用 worker 将图片按照 Adam7算法(github仓库)进行拆合来转换

  2. 网络图片转换：如果是上传到阿里云oss 的图片，可以通过简单的 RESTful 接口，在任何时间、任何地点、任何互联网设备上对图片进行格式转换和显示控制。其他云服务器也有类似的处理。

验证图片是否是渐进式图片

Mac检查图片是否是渐进式图片

首先利用homebrew 安装 imagemagick $ brew install imagemagick

然后输入待检查的图片 $ identify -verbose file.jpg | grep Interlace

如果返回 Interlace: JPEG / PANE（老版本为PANE）图片是渐进式 ，如果返回 Interlace: None 图片不是渐进式

应用：C2C图片传输机制


传输机制流程

  1. 发送方图片预处理，将其它图片格式转换成渐进式JPEG格式；
  2. 发送方组织发送的数据流，将发送方UIN、接收方UIN，图片总长度，最小传输单元长度等元信息组织在数据流的最前面，渐进式图片数据组织在数据流的后面。

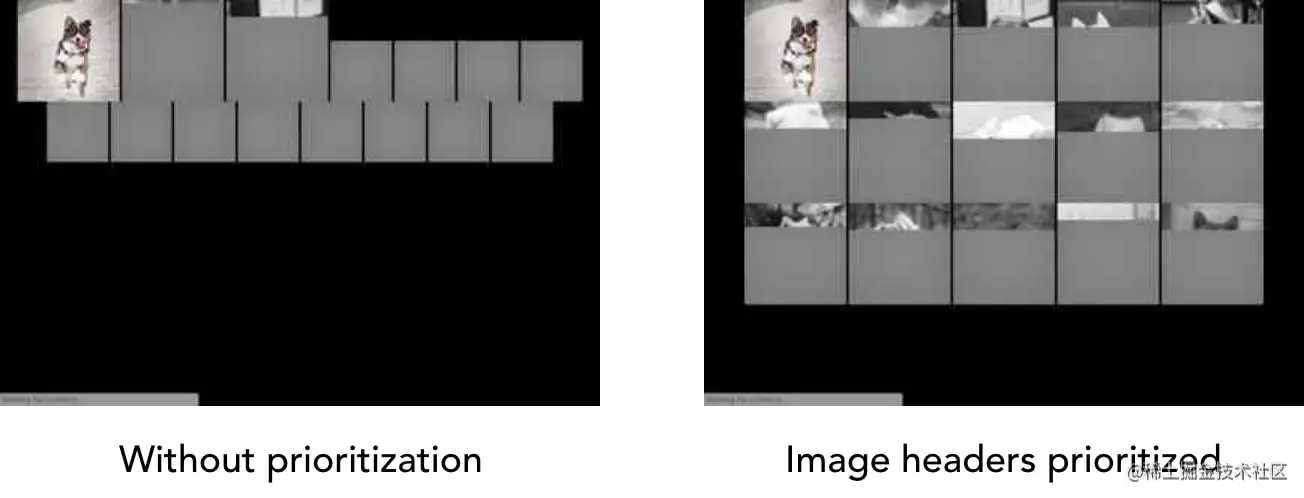

  3. 发送方发送数据，中转服务器接收数据，并且不断向发送方确认已接收到的数据长度，同时解析数据流前半部分的元信息，得到收发双方的UIN，图片总长度，以及最小传输单元长度。 含有图片大小的图片头优先级极高，因为浏览器需要尽早知道大小来布局页面，避免多次重排浪费资源，而且图片头很小，早于其他数据发送它没有坏处。


  1. 当中转服务器收到最小传输单元长度时，认为图片接收成功，将已收到的数据落地，并立刻向发送方返回图片唯一标识字段。

发送方收到该字段后，认为图片发送成功，立刻向用户展示发送成功，然后转到后台继续发送图片剩余数据。发送方用户会体验到发图时间缩小了，发图过程变快了。

  1. 如果发送方此时网络正常，图片数据将被全部发送完毕。如果发送方此时网络不稳定导致无法发送更多数据，发送过程结束，并不用记录任何状态，后续也不再重发这张图片。
  2. 中转服务器在返回字段的同时，立刻通过信令通道通知接收方收到一张新图片。
  3. 接收方在收到新图片通知后，如果用户立刻查看新图片，将看到最小传输单元长度对应的图片。如果用户没有立刻查看，而是过一段时间后查看图片，服务器可能已收到更多甚至完整的图片数据，用户将看到比最小传输单元更清晰的图片。

接收方在展示图片时，无需等到接收到完整图片才展示给用户，收到多少就展示多少，用户无需等待，直接看到一个从模糊到清晰变化的图片，大大缩小收图等待时间。

关键技术点

  1. 将图片转换成渐进式图片
  2. 使用流式传输
  3. 计算最小传输单元 在实际应用中，传输一个完全看不清楚的图片是没有意义的，因此对渐进式图片传输的数据有一个最低要求，保证收到的图片基本可用。
    我们称这个长度为图片最小传输长度（MinimalTransport Size），MTS与原图片总大小（TS，Total Size）的比值，称为传输因子Q。

    公式为：MTS = TS×Q

    传输因子Q可根据多种因素来调节。包括终端所在网络类型、信号强度、传输目标图片的尺寸和质量等。

    在这个传输系统中，发送方只要发送图片的最小传输长度，即可向用户展示发送成功，然后转到后台尽量把完整数据发送完毕。

    在条件不允许（网络中断、没电、用户切换APP等）情况下，可以不用发送更多数据。
