opencv基础-想为女秘书减压(一):文档倾斜矫正

一、缘起

公司的美女秘书知道我是做图像识别的程序员,她专门找到我。她说,各行业我都接触过,唯独没有接触过你们IT界的男人,想问一下,你们是直接做吗?我有点懵,不知所措……她接着说,就是做之前是否会有准备工作?我说有的。她很开心,太好了,那就说是,识别图像之前,肯定会对图像做一些预处理喽。正好我手里有一些文件扫描件,但是不规范,你能帮忙做一做吗?

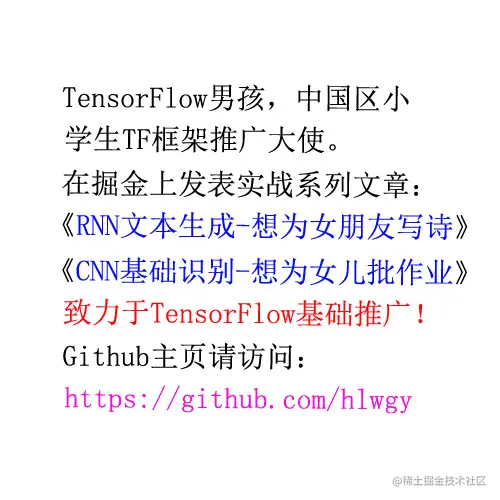

女秘书给我这样一张图,说这个机密文件的空白区域太大了,她想只要文字区域,要我用程序把文本区域标示出来。


二、boundingRect 边界矩形

这个需求太简单了。

我首先想到的就是vc2里面的boundingRect方法,它就是专业框矩形区域的。

通过灰度、反色、二值化,处理一下,最后交给boundingRect识别,我很快就做出来了,效果如下:


代码如下:

def boundingRect(image_path):

    # 读入图片3通道 [[[255,255,255],[255,255,255]],[[255,255,255],[255,255,255]]]
    image = cv2.imread(image_path)
    # 转为灰度单通道 [[255 255],[255 255]]
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    # 黑白颠倒
    gray = cv2.bitwise_not(gray)
    # 二值化
    thresh = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]

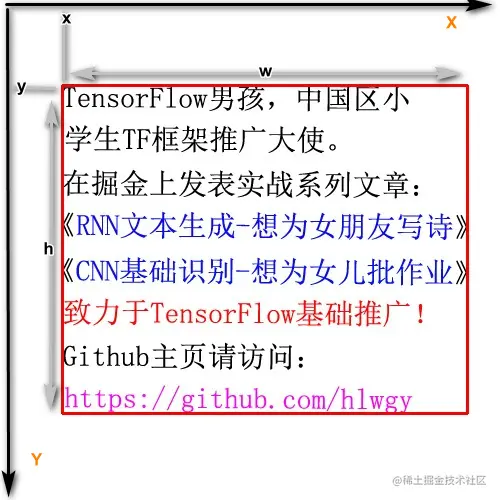

    # 获取最小包裹正矩形 x-x轴位置, y-y轴位置, w-宽度, h-高度
    x, y, w, h = cv2.boundingRect(thresh)
    left, top, right,  bottom = x, y, x+w, y+h

    # 把框画在图上
    cv2.rectangle(image,(left, top), (right, bottom), (0, 0, 255), 2)

    # 将处理好的文件保存到当前目录
    #cv2.imwrite('img2_1_rotate.jpg', image)
    # 将处理好的文件弹窗展示
    # cv2.imshow("output", image)
    # cv2.waitKey(0)

boundingRect('img1_0_origin.jpg')
复制代码

我想鼓起勇气去找女秘书,打算告诉她我的实现思路。怕见面之后磕磕巴巴讲不清楚,我就提前打好草稿。

首先调用cv2.imread读入图片,这时候读取的是3通道的原图,读完了之后,如果调用cv2.imshow("output", image)展示一下,就是彩色原图。图形的数据是这样的[[[255,255,255],[255,255,255]],[[255,255,255],[255,255,255]]],每个像素点有RGB三个值。

对于识别文本边界的话,这个数据还是有点复杂。因为计算机没有必要关心它是红的还是绿的,只需要关心有无就行。因此,需要调用cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)对图形进行灰度处理,处理后的图形数据变简单了,变为单通道的像素集合[[255 255],[255 255]]

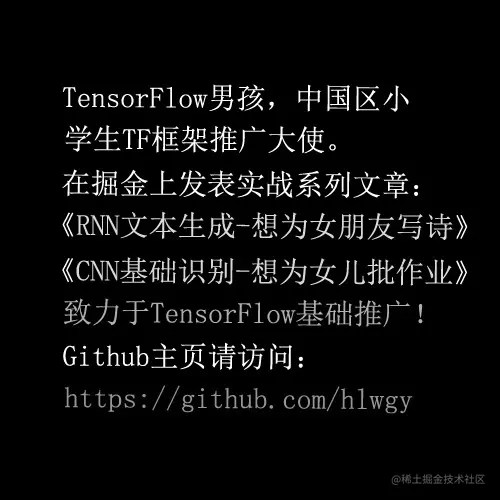

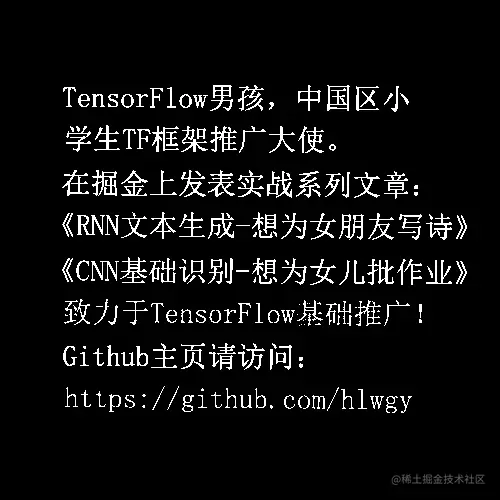

此时,白色区域的数值接近255,黑色区域的数值接近0。我们更关注于黑色区域的字,它的值居然是0。这不可以。计算机一般对于0是忽略的,对于255是要关注的(这就是为什么很多文字识别的训练集都是黑底白字)。所以,需要来一个黑白反转,把我们关注的变为255。


黑白反转的算法很简单,用255-就可以。255-255=0,255-0=255。这样黑的就变为白的,白的变为黑的。但是,灰度图是0~255之间的数字,会存在127、128这种不黑不白的像素。也会存在一些5、6、7这类毛边或者阴影,说它是字吧,还看不清,说不是吧,隐隐约约还有。人生就要果断地进行“断”、“舍”、离”,程序更要如此。要么是字,要么是空白,我就是这样坚决,这也是为了减少计算量。


现在,图片只存在0或者255了。把它交给boundingRect它可以返回我们需要的数值。


我把程序交付给了女秘书,我最终还是啥也没说。

她很忙,对我说了声谢谢,她说稍后试试看。

我激动地等她的回复,一下午一行代码也没写,反复看给她程序的代码,看哪里有没有疏漏。

三、minAreaRect 最小面积矩形

女秘书叫我去一趟。我特意先去了一趟厕所。

我想象着该如何回应她的感谢,我要面带微笑,我说客气啥,都是应该的。不行,我得表现的傲娇一些,这都是小事,分分钟搞定,以后有这种事记得找我。这样是不是不够友好……

我还是见到了她,她说程序好像有点问题,识别出的小卡片不是她想要的,我看了看。

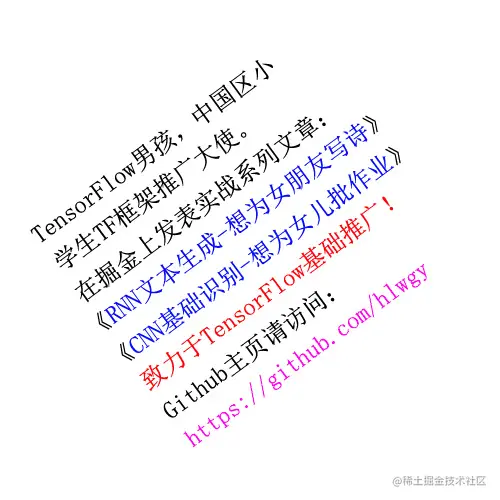

原来是这个机密文件扫描斜了,所以框出来也是斜的。这属于异常情况。

因为她不是产品经理,所以我忍住没有发火。我说我回去再看看。

我找到了另一种方法,就是minAreaRect,它可以框选出一个区域的最小面积。即便是图片倾斜了,为了达到最小面积,它的框也得倾斜。有了倾斜角度,再旋转回来,就是正常的了,最终测试成功。


我又开始对着镜子训练了,我这次一定要鼓起勇气告诉她实现思路,同时,把上次失败的原因也一并说出来。

代码如下:

def minAreaRect(image_path):

    # 读入图片3通道 [[[255,255,255],[255,255,255]],[[255,255,255],[255,255,255]]]
    image = cv2.imread(image_path)
    # 转为灰度单通道 [[255 255],[255 255]]
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    # 黑白颠倒
    gray = cv2.bitwise_not(gray)
    # 二值化
    thresh = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
    # %% 把大于0的点的行列找出来
    ys, xs = np.where(thresh > 0)
    # 组成坐标[[306  37][306  38][307  38]],里面都是非零的像素
    coords = np.column_stack([xs,ys])
    # 获取最小矩形的信息 返回值(中心点,长宽,角度)
    rect = cv2.minAreaRect(coords)
    angle = rect[-1] # 最后一个参数是角度
    print(rect,angle) # ((26.8, 23.0), (320.2, 393.9), 63.4)

    # %%  通过换算,获取四个顶点的坐标
    box = np.int0(cv2.boxPoints(rect))
    print(box) # [[15 181][367  5][510 292][158 468]]

    # 画框,弹窗展示
    cv2.drawContours(image, [box], 0, (0, 0, 255), 2)
    cv2.imshow("output", image)
    cv2.waitKey(0)

    return angle
复制代码

前面读入图片、灰度、黑白颠倒、二值化,与boundingRect处理一样。

有区别的地方就是为了能够找到最小面积,minAreaRect需要你给它提供所有非空白的坐标。它通过自己的算法,计算这些坐标,可以画出一个非平行于XY轴,刚刚包裹这些坐标点的矩形区域。

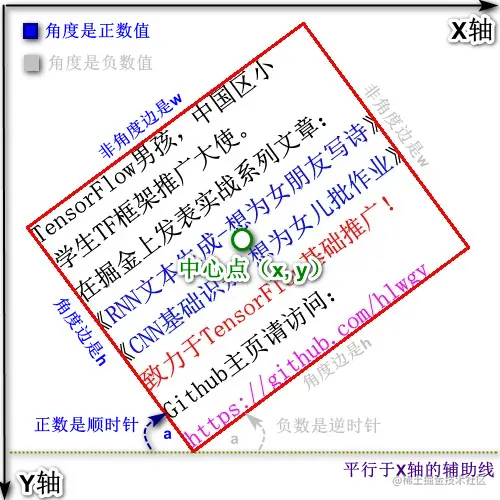

minAreaRect的返回值需要解读一下((248.26095581054688, 237.67669677734375), (278.31488037109375, 342.6839904785156), 53.530765533447266),它分为三个部分(中心点坐标x、y,长宽h、w,角度a)。

我们先看角度a,如果角度a是正数。


不想记这些也没有关系,想搞到文本框的位置有一个方法叫cv2.boxPoints(rect),它可以从minAreaRect的返回值,直接转换出来四个顶点的坐标[[15 181][367 5][510 292][158 468]]

至于如何旋转图片……你先记下就好,能用就行,因为这不是重点,没有必要为所有事情耗费精力,人生总要留点遗憾才能去奋力弥补。

# 传入图片数据数组和需要旋转的角度
def rotate_bound(image, angle):
    #获取宽高
    (h, w) = image.shape[:2]
    (cX, cY) = (w // 2, h // 2)
    # 提取旋转矩阵 sin cos
    M = cv2.getRotationMatrix2D((cX, cY), -angle, 1.0)
    cos = np.abs(M[0, 0])
    sin = np.abs(M[0, 1])
    # 计算图像的新边界尺寸
    nW = int((h * sin) + (w * cos))
    nH = h
    # 调整旋转矩阵
    M[0, 2] += (nW / 2) - cX
    M[1, 2] += (nH / 2) - cY

    return cv2.warpAffine(image, M, (nW, nH),flags=cv2.INTER_CUBIC, borderMode=cv2.BORDER_REPLICATE)
复制代码

求角度,再旋转图片

# 调用求角度
angle = minAreaRect('img2_0_rotate.jpg')
# 旋转图片,查看效果
image = rotate_bound(cv2.imread('img2_0_rotate.jpg'), 90-angle)
cv2.imshow("output", image)
cv2.waitKey(0)
复制代码

我带着程序去找女秘书,推开门,看到她刚把外套挂在衣架上,在她转身的那一刻,我看到她穿着低胸装,很低的那种,很火。

不行!我是正人君子,非礼勿视。

我说,程序改好了,你再试试吧。说完我就红着脸摔门而出。

不一会,她又叫我过去,说程序好像有点问题。

我再去时,发现她居然把外套穿上了,明明不是很冷,她为什么要穿上外套!

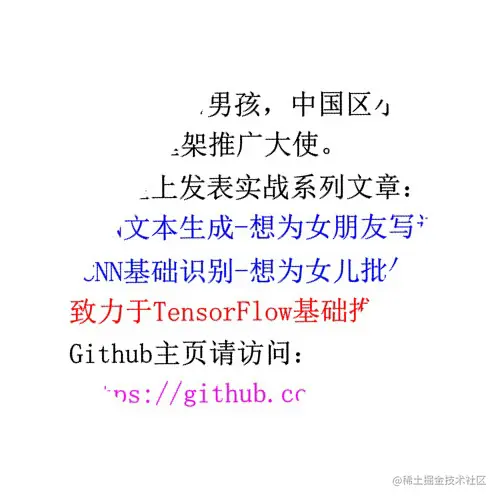

她跟我描述了一下现象。她说你看,处理出来的图片依然不是她想要的,她就是想要摆正了的文字图片。


我一看,这个异常情况太异常了,首先一个斜的矩形文本区域,这个区域内的文本又是斜的。这玩意,你怎么画框它也转不正啊。

美女秘书娇羞羞地问:大工程师,这个有难度吗?

“难度,哈哈哈,不存在的!我先回去了,抽个空就给你搞定!”,我直挺挺地走出房间,关上门的瞬间泄了气,这玩意怎么整啊?

四、HoughLinesP 霍夫线变换

这时候不能再想什么框和区域了,一切框都是不起作用的。更不能想天气热不热的问题,这些都只会扰乱思绪。

我最终还是找到一种方法,把这种变态的倾斜文本给旋转正了。


我采用的是一种叫霍夫变换的方法。

霍夫变换不仅能识别直线,也能够识别任何形状,常见的有圆形、椭圆形。

我不贪心,我这里只用它识别直线。

# 读入图片3通道 [[[255,255,255],[255,255,255]],[[255,255,255],[255,255,255]]]
image = cv2.imread(image_path)
# 转为灰度单通道 [[255 255],[255 255]]
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
 # 处理边缘
edges = cv2.Canny(gray, 500200)
# 求得所有直线的集合
lines = cv2.HoughLinesP(edges, 1, np.pi/180, threshold=30, maxLineGap=200)
print(lines) # [[[185 153 369 337]] [[128 172 355 362]]]
复制代码

图像的灰度处理也和之前一样,主要目的是要让数据即简洁又有效。

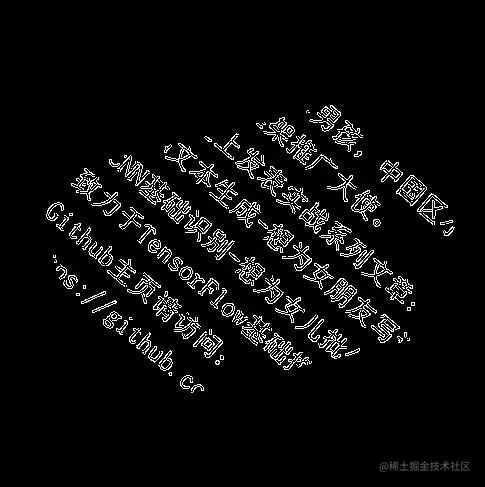

这里多了一个cv2.Canny(gray, 500, 200)的边缘处理,处理的效果如下。


这样做的目的依然是进一步让数据即简洁又有效。

说一下Canny(gray, 500, 200)3个参数。

  1. 1个参数是灰度图像的数据,因为它只能处理灰度图像
  2. 2个参数是大阈值,用于设置刻画边缘的力度,数值大边缘越粗犷,大到一定程度,边缘就断断续续的连不成块了。
  3. 3个参数是小阈值,用于修补断开的边缘,数值决定修补的精细程度。

通过边缘处理,我们就得到图像的轮廓,这时候是不影响原图结构的。虽然2个点确定一条直线,但是一条直线也可以有3个点、4个点、5个点,如果条件合适,是可以从点定出直线的。

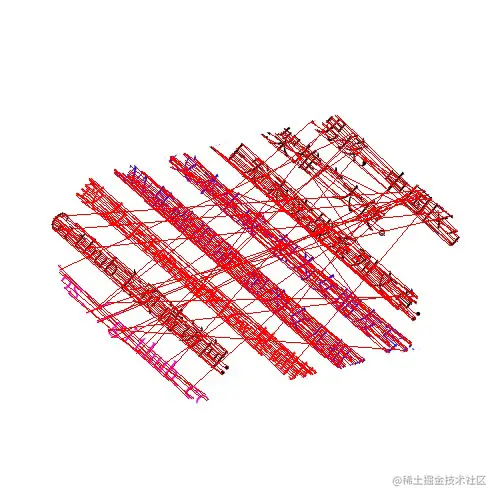

cv2.HoughLinesP就在轮廓的基础上根据条件,在图片上辗转反侧地去画线,看看能画出多少直线。肯定很多条,但并不是都符合条件,根据参数它能找到符合条件的所有线段如下所示。


我们解读它的参数 cv2.HoughLinesP(edges, 1, np.pi/180, threshold=30, maxLineGap=200)

  1. 1个参数edges是边缘的像素数据。
  2. 2个参数是搜索直线时,每次移动几个像素。
  3. 3个参数是搜索直线时,每次旋转多少角度。
  4. 4个参数threshold最小是多少个点相交可以算一条直线。
  5. 5个参数maxLineGap被看做一条直线的两点间最大像素距离,太远了当成一个直线没有意义。

经过这些筛选,直线们就出来了。

有了直线,我们就可以计算直线的角度了,这里用到一个反三角函数公式。

# 计算一条直线的角度
def calculateAngle(x1,y1,x2,y2):

    x1 = float(x1)
    x2 = float(x2)
    y1 = float(y1)
    y2 = float(y2)

    if x2 - x1 == 0:
        result=90 # 直线是竖直的
    elif y2 - y1 == 0:
        result=0 # 直线是水平的
    else:
        # 计算斜率
        k = -(y2 - y1) / (x2 - x1)
        # 求反正切,再将得到的弧度转换为度
        result = np.arctan(k) * 57.29577
    return result
复制代码

随后,我们计算所有直线的角度。然后选出频次最高的角度,这个角度基本代表整体的倾斜角度。

# 存储所有线段的倾斜角度
angles = []
for line in lines:
    x1, y1, x2, y2 = line[0]
    cv2.line(image, (x1, y1), (x2, y2), (0,0,255))
    angle = calculateAngle(x1, y1, x2, y2)
    angles.append(round(angle))
# 找到最多出现的一个
mostAngle = Counter(angles).most_common(1)[0][0]
print("mostAngle:",mostAngle)
复制代码

最后,我们调用方法,展示出来旋转后的效果。

mostAngle = houghImg("img3_0_cut.jpg")
# 旋转图片,查看效果
image = rotate_bound(cv2.imread('img3_0_cut.jpg'), mostAngle)
cv2.imshow("output", image)
cv2.waitKey(0)
复制代码

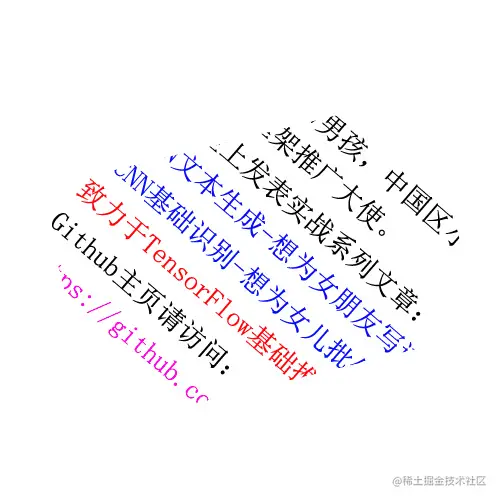

这样,这种文档我们也可以矫正了。


我连忙去找美女秘书,把这个好消息告诉了她。

她很高兴,并且说自己最近也在研究程序,还问我要源码。

于是,我就把项目的github地址 github.com/hlwgy/doc_c… 给了她。

那天,我们两个笑的都很开心。

五、故事继续……

我也是后来才知道的。

美女秘书有个小男朋友,她男友也是搞编程的。

关于文档矫正,并不是美女秘书的需求,而是她男友工作中遇到的难题。

我联想起好多蹊跷的事情:秘书居然知道图像预处理,还提供那么专业的异常场景,还有她问我要项目源码。

这一切,当时看似不合理,现在看却是那么合理。

“大工程师,我在幸福宾馆609房间等你……请你一定要来!”我收到了她发来的信息。

发错了?

  1. 大工程师是她经常对我的称呼。
  2. 幸福宾馆就在我们办公楼旁边。

故意的?她要干啥?我陷入了沉思……
