R-CNN

2014年由Ross Girshick提出

算法流程

1. 输入图像，使用Selective Search方法生成1K~2K个候选区域
2. 对每个候选区域，使用深度网络提取特征
3. 将特征送入每一类的SVM分类器，判别是否属于该类，对每一类进行非极大值抑制剔除重叠建议框
4. 使用回归器精细修正候选框位置

Fast R-CNN

同样使用VGG16作为网络的backbone，与R_CNN相比，训练速度快9倍，测试推理快213倍，准确率从62%提升至66%

算法流程

1. 输入图像，使用Selective Search方法生成1K~2K个候选区域
2. 将图像输入网络得到相应的特征矩阵，把候选框投影到特征图上获得相应的特征矩阵
3. 每个特征矩阵通过ROI pooling层缩放到$7 \times 7$大小的特征矩阵，接着将特征矩阵展平，通过一系列全连接层得到预测结果

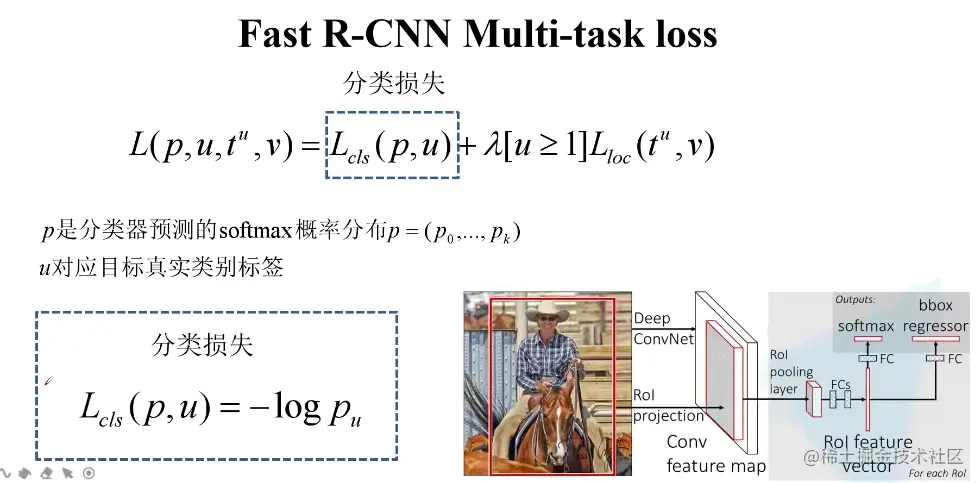

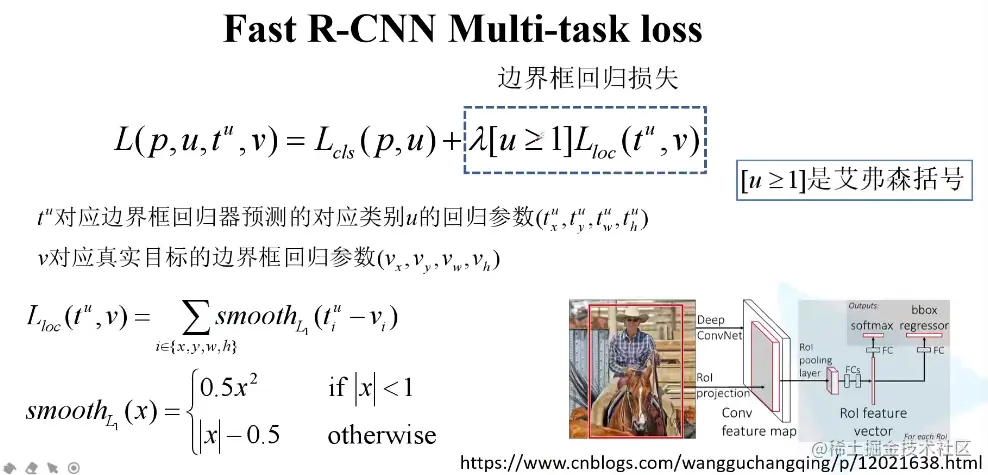

Fast R-CNN多任务损失

Faster R-CNN

2015年提出，同样使用VGG16作为网络的backbone，推理速度在GPU上达到5fps

算法流程

1. 将图像输入网络得到相应的特征矩阵
2. 使用RPN结构生成候选框，将候选框投影到特征图上获得相应的特征矩阵
3. 每个特征矩阵通过ROI pooling层缩放到$7 \times 7$大小的特征矩阵，接着将特征矩阵展平，通过一系列全连接层得到预测结果

Region proposal network

在特征矩阵上使用$3 \times 3$的滑动窗口，投影到原图上，选取三种尺度（$128^2, 256^2, 512^2$）、三种比例（$1:1, 1:2, 2:1$）的anhor，每个位置在原图上都对应有9个anchor

对于一张$1000 \times 600 \times 3$的图像，大约有$60 \times 40 \times 9$个anchor，忽略跨越边界的anchor，剩下大约6K个anchor。RPN生成的候选框之间存在大量重叠，基于候选框的cls得分，采用非极大值抑制，IoU设为0.7，这样每张图像只剩2K个候选框。

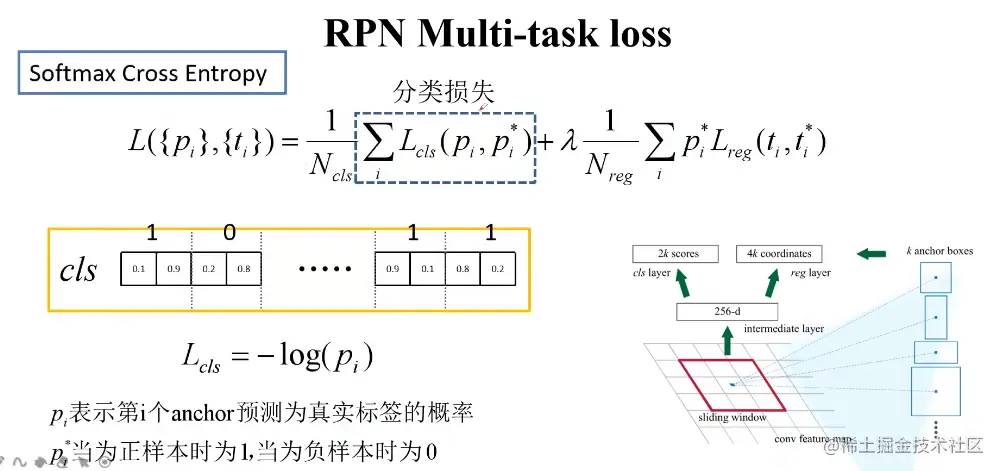

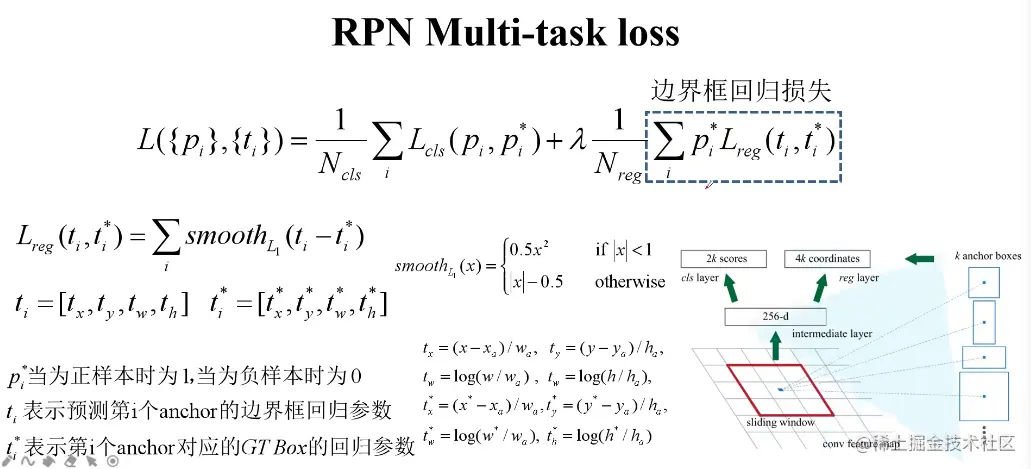

RPN多任务损失

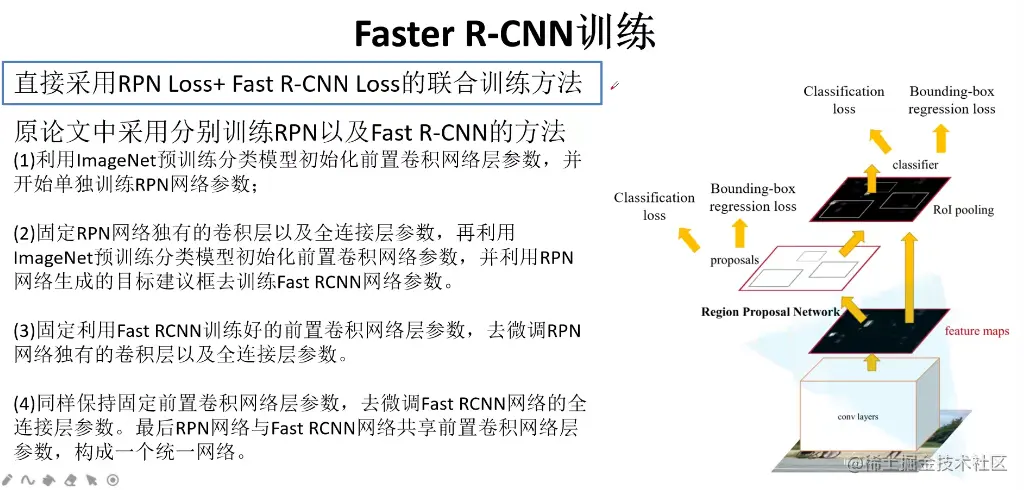

训练
