前言

前文iOS底层原理之启动优化（一）：相关概念 & 优化方案简单介绍了启动相关的概念和一些优化的方案，本文将来介绍下pre-main阶段的优化方案，即二进制重排。

探索二进制重排之前，先扩展点其他方面的概念。

一: Link Map File

1.1: 什么是Link Map File

Link Map File中文直译为链接映射文件，它是在Xcode生成可执行文件的同时生成的链接信息文件，用于描述可执行文件的构造部分，包括了代码段和数据段的分布情况。Xcode在生成可执行文件的时候默认情况下不生成该文件，需要开发者手动设置Target -> Build Setting -> Write Link Map File为YES：


这里还可以设置Link Map File存放的位置：

// 默认的位置
$(TARGET_TEMP_DIR)/$(PRODUCT_NAME)-LinkMap-$(CURRENT_VARIANT)-$(CURRENT_ARCH).txt

// 例如：
/Users/baypac/Library/Developer/Xcode/DerivedData/LaunchTraceDemo-hbwolihehtukkzdwncleyihzvfrv/Build/Intermediates.noindex/LaunchTraceDemo.build/Debug-iphoneos/LaunchTraceDemo.build/LaunchTraceDemo-LinkMap-normal-arm64.txt

开发者也可以根据自己的需要自行设置该文件的位置。

1.2: Link Map File的组成

双击打开Link Map File，可以发现里面包含了如下几个部分：

1.2.1: Path

# Path: /Users/baypac/Library/Developer/Xcode/DerivedData/LaunchTraceDemo-hbwolihehtukkzdwncleyihzvfrv/Build/Products/Debug-iphoneos/LaunchTraceDemo.app/LaunchTraceDemo

生成的可执行文件的路径。

1.2.2: Arch

# Arch: arm64

生成的可执行文件的路径。

1.2.3: Object files

# Object files:
[  0] linker synthesized
[  1] /Users/baypac/Library/Developer/Xcode/DerivedData/LaunchTraceDemo-hbwolihehtukkzdwncleyihzvfrv/Build/Intermediates.noindex/LaunchTraceDemo.build/Debug-iphoneos/LaunchTraceDemo.build/Objects-normal/arm64/ViewController.o
[  2] /Users/baypac/Library/Developer/Xcode/DerivedData/LaunchTraceDemo-hbwolihehtukkzdwncleyihzvfrv/Build/Intermediates.noindex/LaunchTraceDemo.build/Debug-iphoneos/LaunchTraceDemo.build/Objects-normal/arm64/AppDelegate.o
[  3] /Users/baypac/Library/Developer/Xcode/DerivedData/LaunchTraceDemo-hbwolihehtukkzdwncleyihzvfrv/Build/Intermediates.noindex/LaunchTraceDemo.build/Debug-iphoneos/LaunchTraceDemo.build/Objects-normal/arm64/main.o
[  4] /Users/baypac/Library/Developer/Xcode/DerivedData/LaunchTraceDemo-hbwolihehtukkzdwncleyihzvfrv/Build/Intermediates.noindex/LaunchTraceDemo.build/Debug-iphoneos/LaunchTraceDemo.build/Objects-normal/arm64/SceneDelegate.o
[  5] /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/SDKs/iPhoneOS14.5.sdk/System/Library/Frameworks//Foundation.framework/Foundation.tbd
[  6] /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/SDKs/iPhoneOS14.5.sdk/usr/lib/libobjc.tbd
[  7] /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/SDKs/iPhoneOS14.5.sdk/System/Library/Frameworks//UIKit.framework/UIKit.tbd

列举出了可执行文件里所有的目标文件和动态库.tbd。每行前面为文件编号。

1.2.4: Sections

# Sections:
# Address	Size    	Segment	Section
0x100005F10	0x00000588	__TEXT	__text
0x100006498	0x00000090	__TEXT	__stubs
0x100006528	0x000000A8	__TEXT	__stub_helper
0x1000065D0	0x000000BC	__TEXT	__objc_methlist
0x10000668C	0x00000D8A	__TEXT	__objc_methname
0x100007416	0x00000070	__TEXT	__objc_classname
0x100007486	0x00000B0F	__TEXT	__objc_methtype
0x100007F95	0x00000016	__TEXT	__cstring
0x100007FAC	0x00000054	__TEXT	__unwind_info
0x100008000	0x00000008	__DATA_CONST	__got
0x100008008	0x00000020	__DATA_CONST	__cfstring
0x100008028	0x00000018	__DATA_CONST	__objc_classlist
0x100008040	0x00000020	__DATA_CONST	__objc_protolist
0x100008060	0x00000008	__DATA_CONST	__objc_imageinfo
0x10000C000	0x00000060	__DATA	__la_symbol_ptr
0x10000C060	0x000011D8	__DATA	__objc_const
0x10000D238	0x00000078	__DATA	__objc_selrefs
0x10000D2B0	0x00000010	__DATA	__objc_classrefs
0x10000D2C0	0x00000008	__DATA	__objc_superrefs
0x10000D2C8	0x00000004	__DATA	__objc_ivar
0x10000D2D0	0x000000F0	__DATA	__objc_data
0x10000D3C0	0x00000188	__DATA	__data

单从字面含义理解：每个Section包含了Address、Size、Segment以及Section。介绍之前，这里先简单介绍一下Mach-O文件。 上面第一部分的Path是可执行文件的路径，使用iTerm进去到该文件夹，然后使用file命令即可查看该文件的类型：

file LaunchTraceDemo

输出结果为：

LaunchTraceDemo: Mach-O 64-bit executable arm64

可以知道该文件是一个Mach-O格式的文件，它是iOS系统应用执行文件格式。Mach-O文件中的虚拟地址最终会被映射到物理地址上，这些地址会被分为不同的Segment（段）类型：__TEXT 、__DATA以及__LINKEDIT等。各个段的含义如下：

  1. __TEXT包含了被执行的代码。这些代码是只读、可执行。
  2. __DATA包含了将会被更改的数据，例如全局变量、静态变量等，可读写，但是不可执行。
  3. __LINKEDIT包含了加载程序的元数据，比如函数名称和地址，只读。

Segment又被划分成了不同的Section，不同的Section存储了不同的信息，例如__objc_methname为方法的名称，__objc_classlist为类列表。

1.2.5: Symbols

# Symbols:
# Address	Size    	File  Name
0x100005F10	0x00000048	[  1] -[ViewController viewDidLoad]
0x100005F58	0x0000007C	[  2] -[AppDelegate application:didFinishLaunchingWithOptions:]
0x100005FD4	0x00000100	[  2] -[AppDelegate application:configurationForConnectingSceneSession:options:]
0x1000060D4	0x00000074	[  2] -[AppDelegate application:didDiscardSceneSessions:]
0x100006148	0x0000009C	[  3] _main
0x1000061E4	0x0000009C	[  4] -[SceneDelegate scene:willConnectToSession:options:]
0x100006280	0x0000004C	[  4] -[SceneDelegate sceneDidDisconnect:]
0x1000062CC	0x0000004C	[  4] -[SceneDelegate sceneDidBecomeActive:]
0x100006318	0x0000004C	[  4] -[SceneDelegate sceneWillResignActive:]
0x100006364	0x0000004C	[  4] -[SceneDelegate sceneWillEnterForeground:]
0x1000063B0	0x0000004C	[  4] -[SceneDelegate sceneDidEnterBackground:]
0x1000063FC	0x00000024	[  4] -[SceneDelegate window]
0x100006420	0x0000003C	[  4] -[SceneDelegate setWindow:]
0x10000645C	0x0000003C	[  4] -[SceneDelegate .cxx_destruct]
0x100006498	0x0000000C	[  5] _NSStringFromClass
0x1000064A4	0x0000000C	[  7] _UIApplicationMain
0x1000064B0	0x0000000C	[  6] _objc_alloc
0x1000064BC	0x0000000C	[  6] _objc_autoreleasePoolPop
0x1000064C8	0x0000000C	[  6] _objc_autoreleasePoolPush
0x1000064D4	0x0000000C	[  6] _objc_autoreleaseReturnValue
0x1000064E0	0x0000000C	[  6] _objc_msgSend
0x1000064EC	0x0000000C	[  6] _objc_msgSendSuper2
0x1000064F8	0x0000000C	[  6] _objc_opt_class
0x100006504	0x0000000C	[  6] _objc_release
...

根据Sections的起始地址，可以将Symbols分为Sections个数的组，例如0x100005F10到0x100006498之间，就是__text代码区。 Symbols包含的信息有：

  1. Address：起始地址
  2. Size：所占内存大小，这里使用16进制表示。
  3. File：该Symbol所在的文件编号，也就是Object files部分的中括号的数字，例如-[ViewController viewDidLoad]对应的文件编号为1，根据Object files部分可以看到所属的文件为：ViewController.o。
  4. Name就是该Sybmol的名称。

1.2.6: Dead Stripped Symbols

# Dead Stripped Symbols:
#        	Size    	File  Name
<<dead>> 	0x00000005	[  2] literal string: hash
<<dead>> 	0x0000000B	[  2] literal string: superclass
<<dead>> 	0x0000000C	[  2] literal string: description
<<dead>> 	0x00000011	[  2] literal string: debugDescription
<<dead>> 	0x00000007	[  2] literal string: window
<<dead>> 	0x00000009	[  4] literal string: NSObject
...

链接器认为无用的符号，链接的时候不会记入。

上面便是对Link Map File简单的介绍。

二: 二进制重排原理

经过前文介绍虚拟内存后，可以知道当访问一页虚拟内存，而此页虚拟内存与物理内存没有建立映射关系时，就会发生缺页异常（Page Fault，或缺页中断），从而阻塞进程。此时就需要先将数据加载到物理内存，建立映射关系，然后继续访问。Page Fault导致的进程阻塞虽然本身为毫秒级别，可以忽略不计，但是在冷启动时，有大量类、分类、三方库等需要加载，此时就会产生大量缺页异常，势必会影响启动速度。下面重签名微信，查看下微信启动时的Page Fault次数（重签名此处不作赘述）。

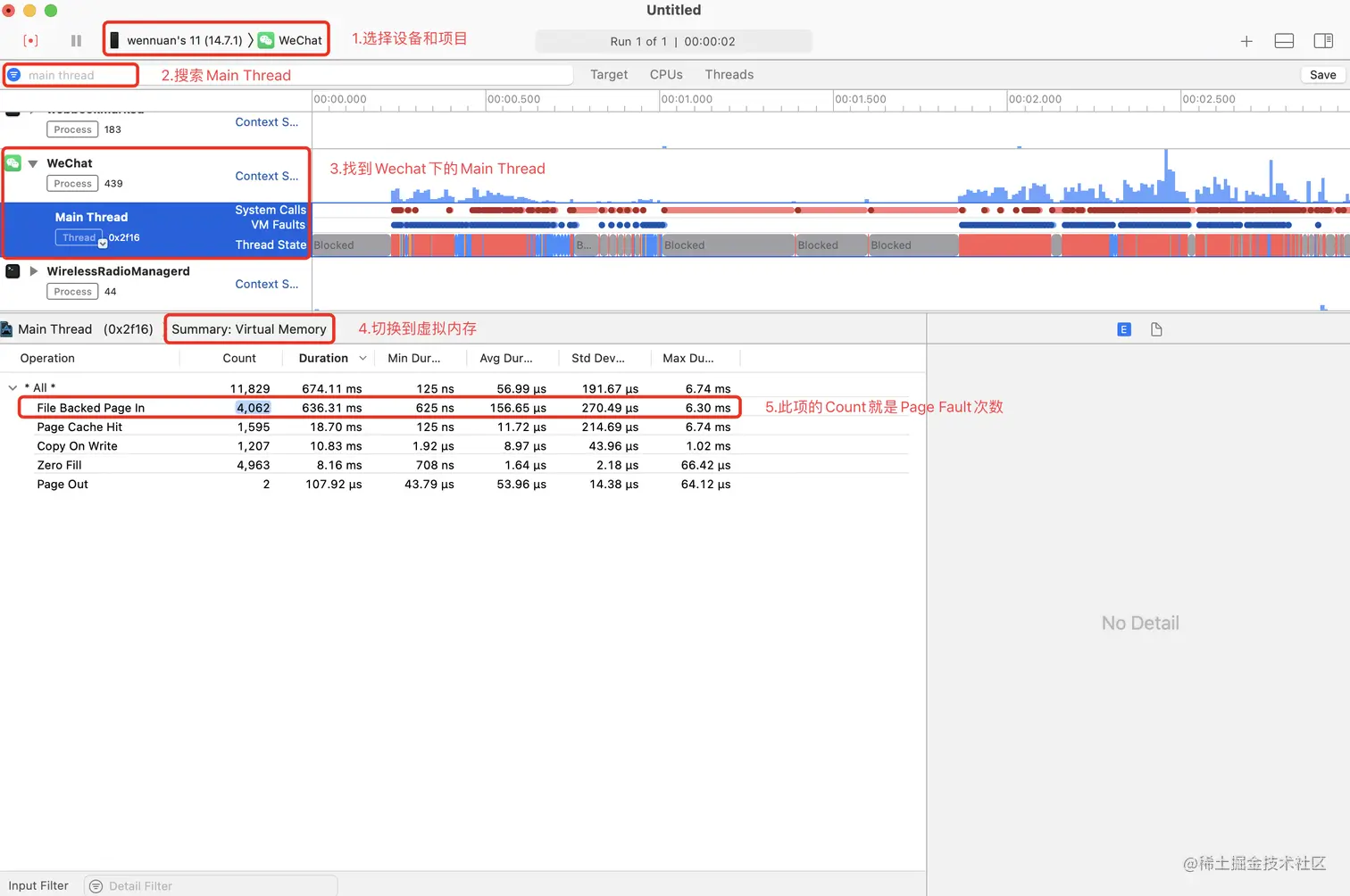

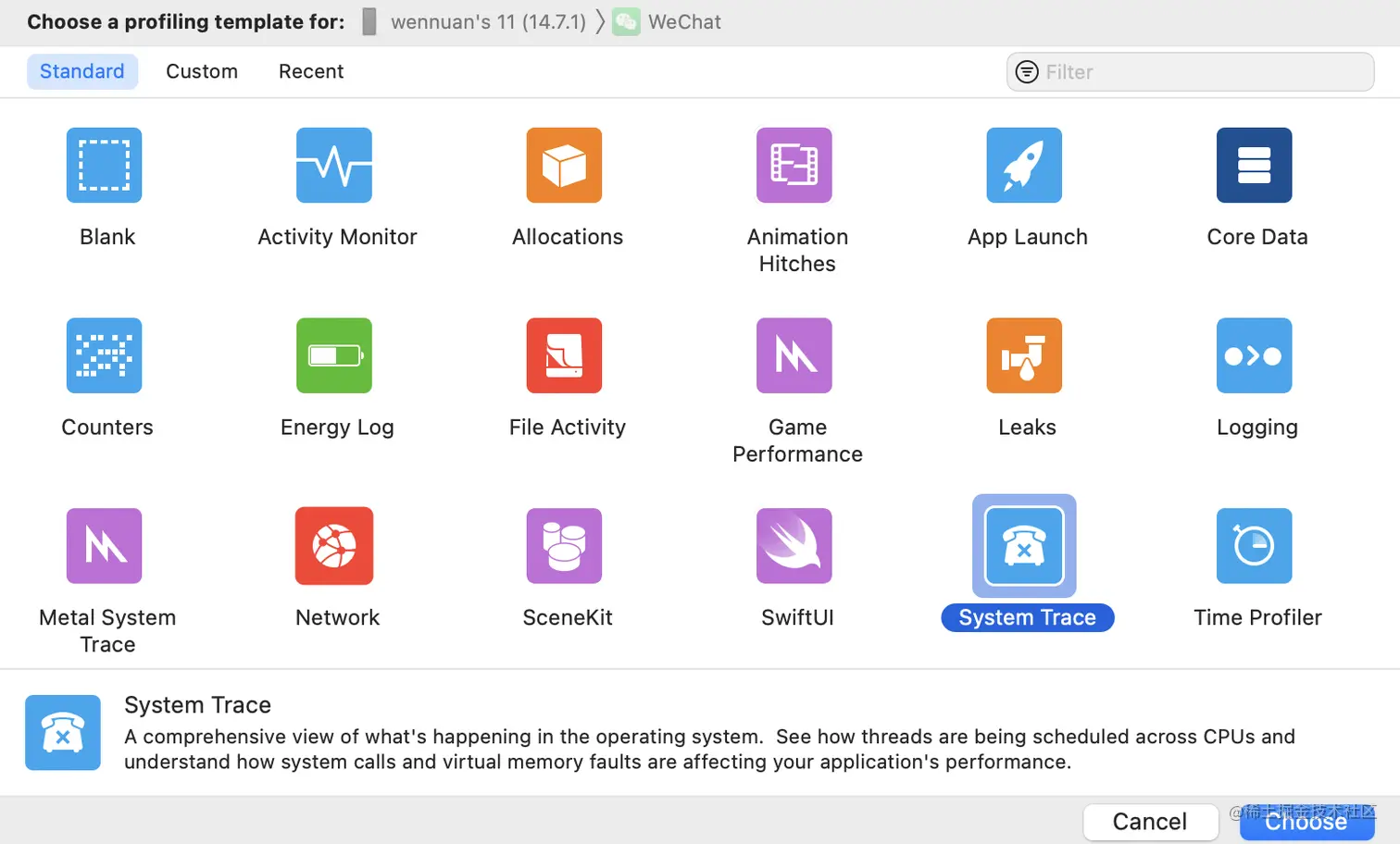

  • 自建项目使用脚本重签名微信安装好之后，同时按住Command + i，打开Instruments，双击打开System Trace。


  • 点击Record（冷启动需要重启手机，清除物理内存里的缓存数据），待第一个界面呈现之后，点击Stop，然后按图中流程搜索Main Thread查看虚拟内存的Page Fault次数。


从图中可知，此次启动，Page Fault次数高达4000+次（而且还是非冷启动，冷启动Page Fault次数会更高），耗时636.31ms，相当影响启动速度。

接下来我们再来看一下Link Map File（链接映射文件）中Symbols的信息。

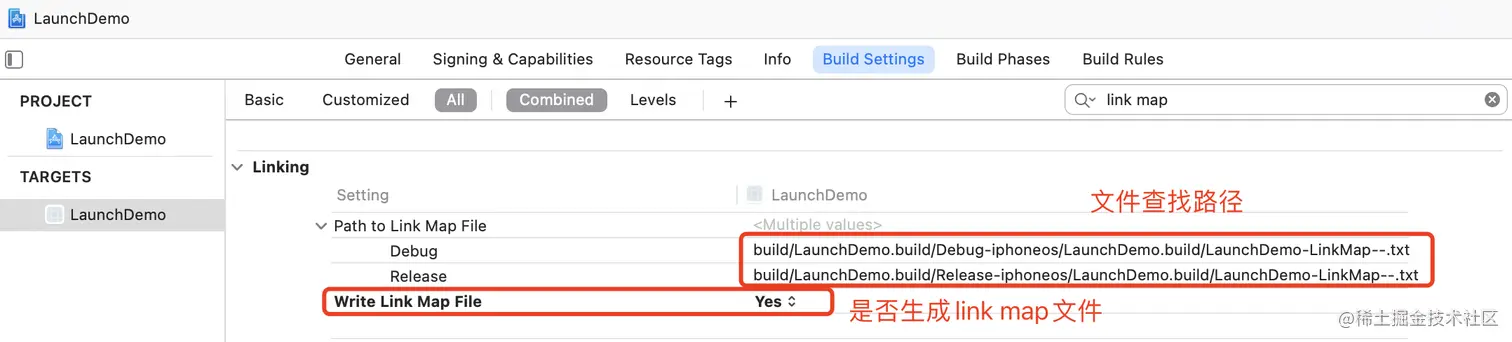

  • 修改Build Setting -> Write Link Map File为YES。

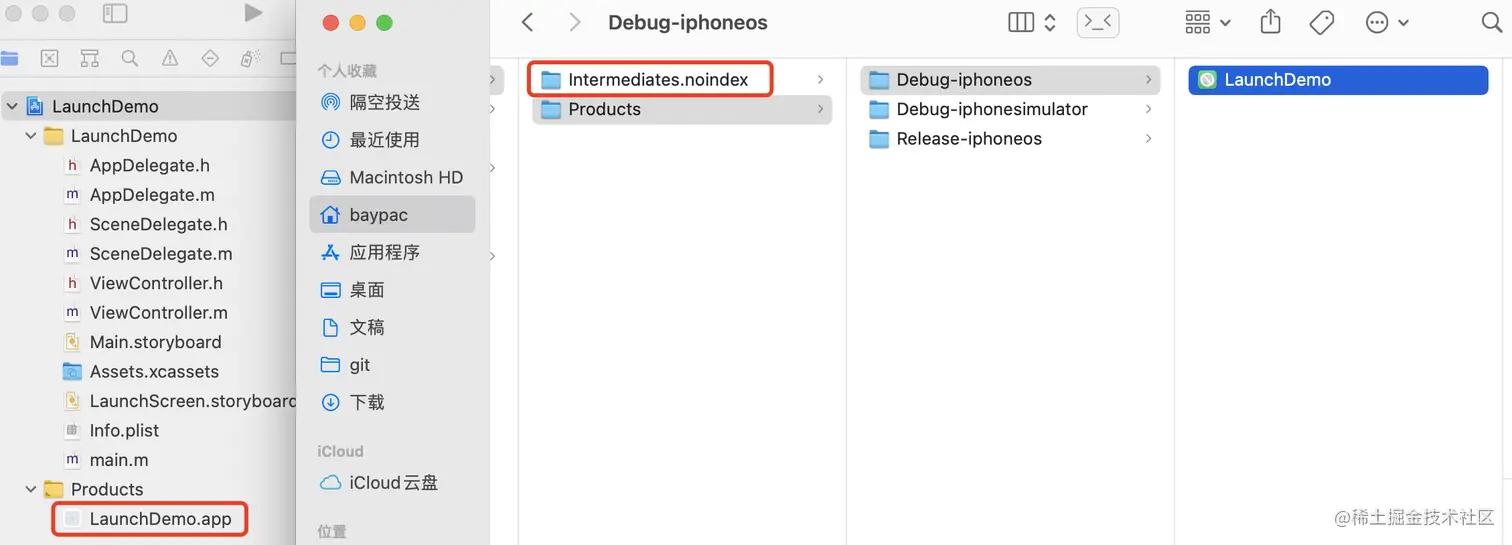

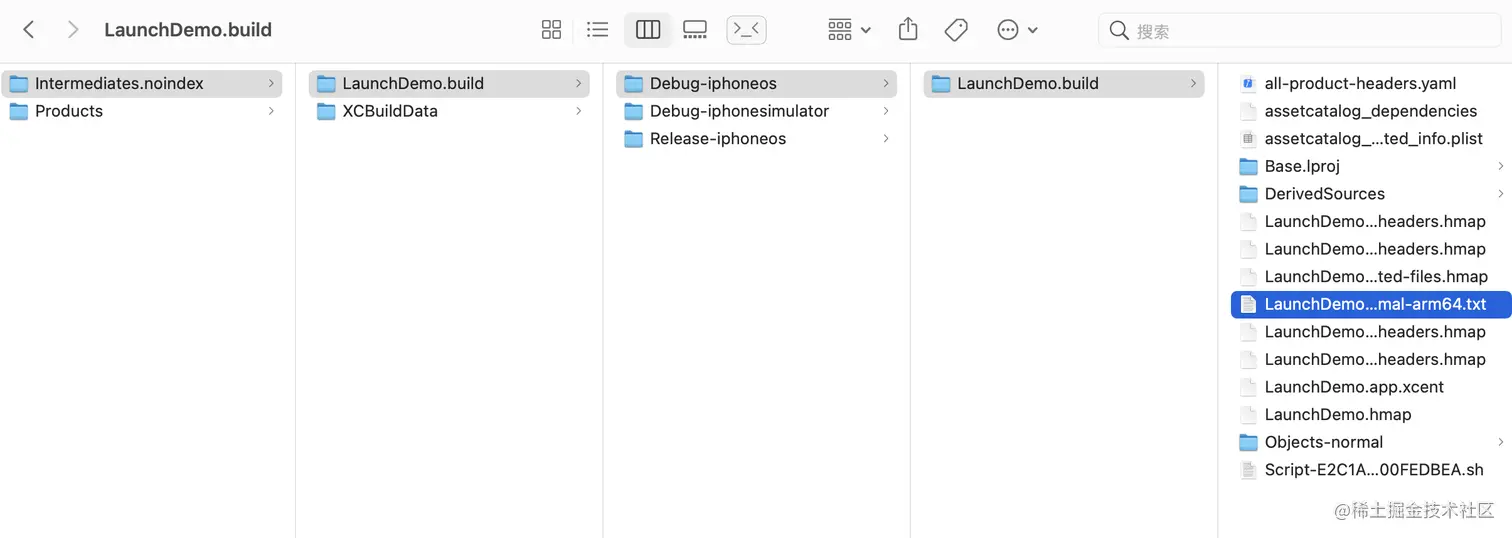

  • Command + B编译项目，然后找到项目对应的.app应用包，Show in Finder，然后如图所示找到link map文件。

image.png image.png

  • 打开link map文件，可以发现符号（OC方法，C/C++函数等）是按类文件Build Phases -> Compile Sources里的编译顺序和文件内部的书写顺序进行排列的。

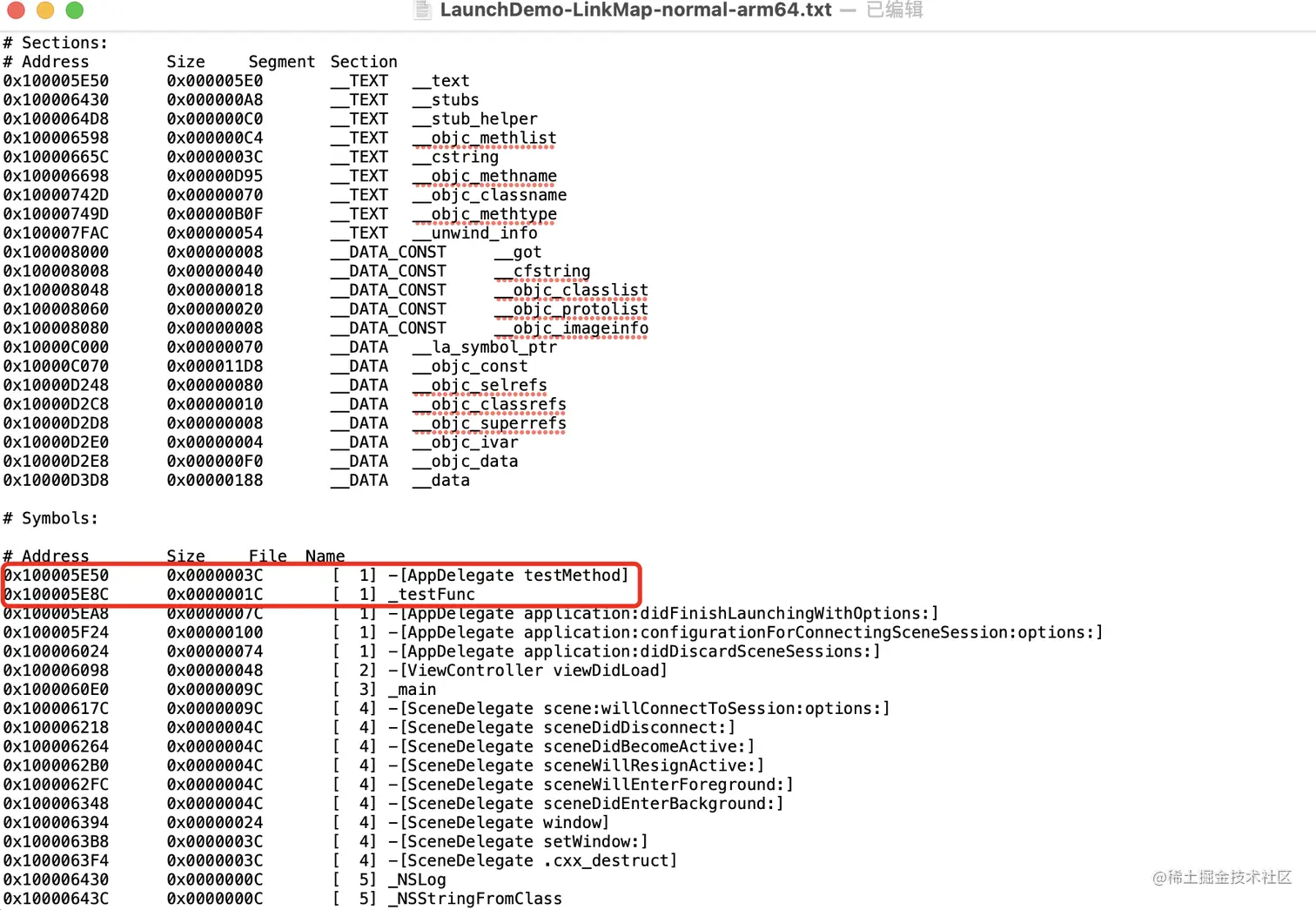

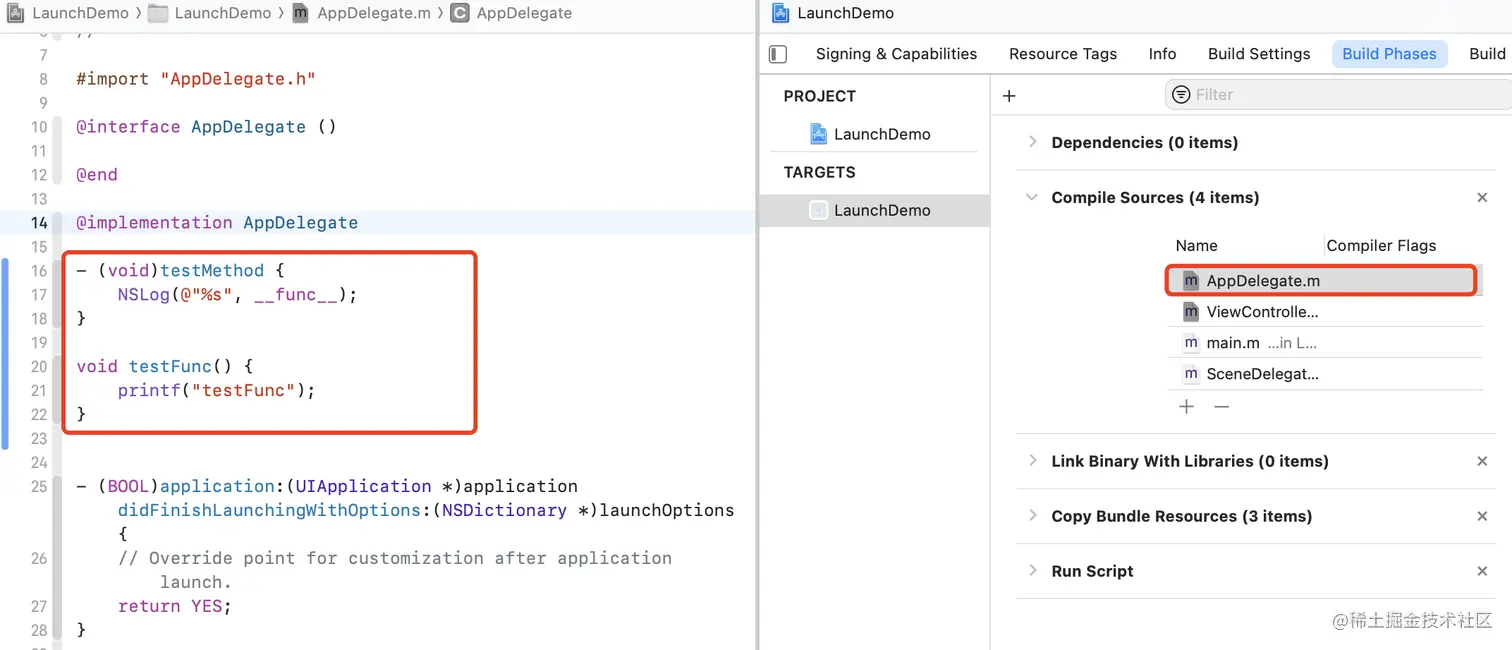

  • 将AppDelegate.m文件的编译顺序移到第一位，并添加两个方法，来验证一下。


  • Command + B再次编译项目，查看link map文件，可以发现经过修改之后，符号顺序也随之改变了。


从上面Page Fault和符号排列顺序的案例，我们是否可以有一个猜想：微信启动时需要加载4000+ Page的内存数据，但可能并不是每页的所有数据都是启动时必须要用到的。

那么可以得出：启动时Page Fault次数过多的根本原因是启动时需要调用的符号（OC方法，C/C++函数等）处于不同Page导致的。因此，我们的优化思路是将启动时需要调用的符号集中排列到前面，组成启动所需的若干Page。这样就避免了启动时需要调用的符号过于分散导致大量Page Fault的问题，减少了大量Page Fault的次数，提升了启动速度。这就是二进制重排的核心原理。

三: 二进制重排实践

前面已经了解了二进制重排的相关原理，我们可以生成一个.order的文件，并将路径配置到Build Setting -> Order Files中，将所需要的符号按照顺序写入文件里面，编译时编译器会按照文件里的符号顺序对二进制进行重排，以此来达到优化的效果。所以，二进制重排的本质就是对启动加载的符号进行重新排列。

现在优化方案有了，如果项目较小，可以按照想要的启动流程将符号顺序添加到.order文件中（小项目不建议进行二进制重排，可能达不到启动优化的效果），但是如果项目较大，启动时涉及的符号特别多，此时我们如何获取启动时调用的所有符号呢？有以下几种思路：

  1. hook objc_msgSend：OC方法的本质是发送消息，在底层都会调用objc_msgSend，但是objc_msgSend参数是可变的，需要通过汇编获取，对开发人员要求较高，而且也只能获取到OC和Swift中@objc后的方法。

  2. 静态扫描：扫描Mach-O特定段和节里面所存储的符号以及符号数据。

  3. Clang插桩：可以实现100%符号覆盖，即完全获取C/C++、Swift、OC、block相关符号。

3.1: Clang插桩

llvm内置了一个简单的代码覆盖率检测（SanitizerCoverage）。它在函数级、基本块级和边缘级插入对用户定义函数的调用。我们这里的批量hook，就需要借助于SanitizerCoverage。

关于clang的插桩覆盖的官方文档如下 : clang 自带代码覆盖工具 文档中有详细概述，以及简短Example演示。

3.1.1: 第一步：配置

配置参数，开启SanitizerCoverage。

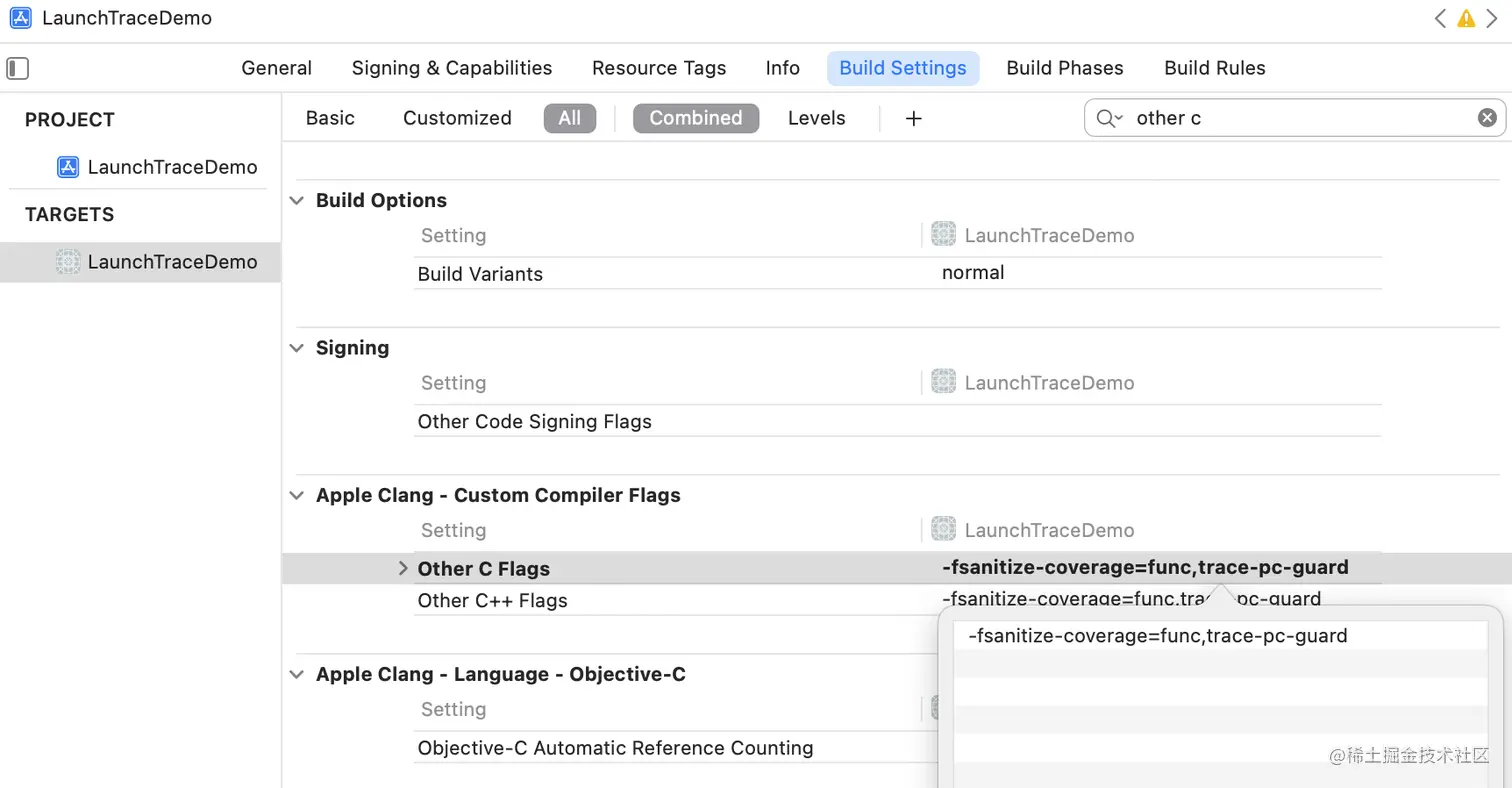

  • OC项目需要在Build Setting -> Other C Flags添加-fsanitize-coverage=func,trace-pc-guard。

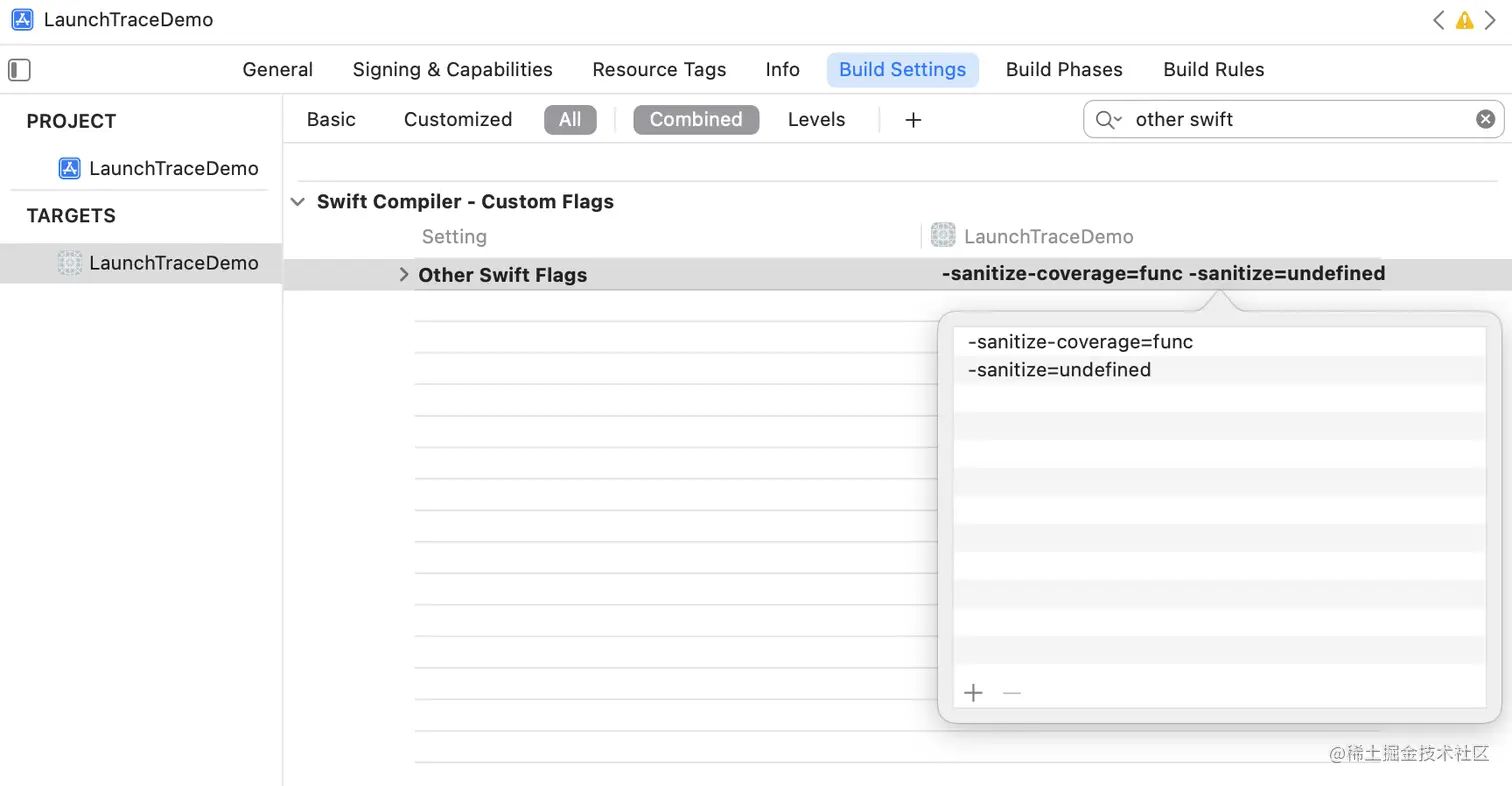

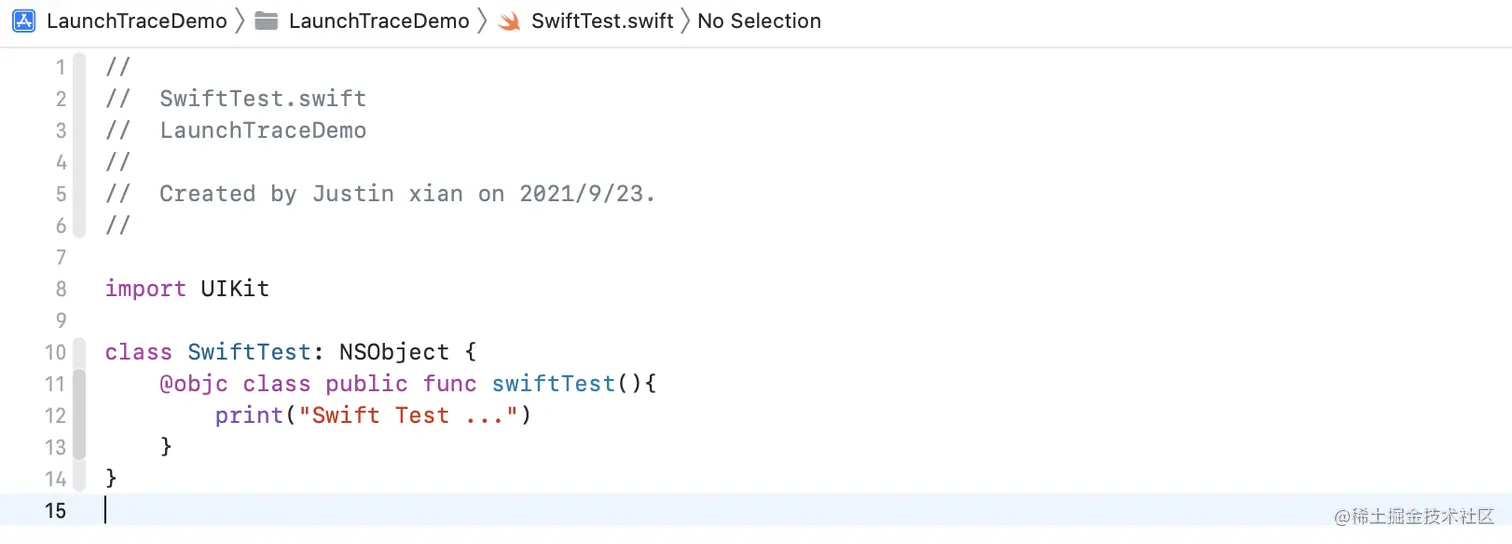

  • Swift项目还需要额外在Build Setting -> Other Swift Flags中加入-sanitize-coverage=func和-sanitize=undefined。


  • 如果想完全覆盖包括三方库的所有调用，则链接到APP中的二进制都需要开启SanitizerCoverage。也可以通过podfile来配置参数。
post_install do |installer|
  installer.pods_project.targets.each do |target|
    target.build_configurations.each do |config|
      config.build_settings['OTHER_CFLAGS'] = '-fsanitize-coverage=func,trace-pc-guard'
      config.build_settings['OTHER_SWIFT_FLAGS'] = '-sanitize-coverage=func -sanitize=undefined'
    end
  end
end

3.1.2: 第二步：重写回调函数

新建一个OC文件XJOrderCallback，重写两个回调函数。

  • __sanitizer_cov_trace_pc_guard_init函数

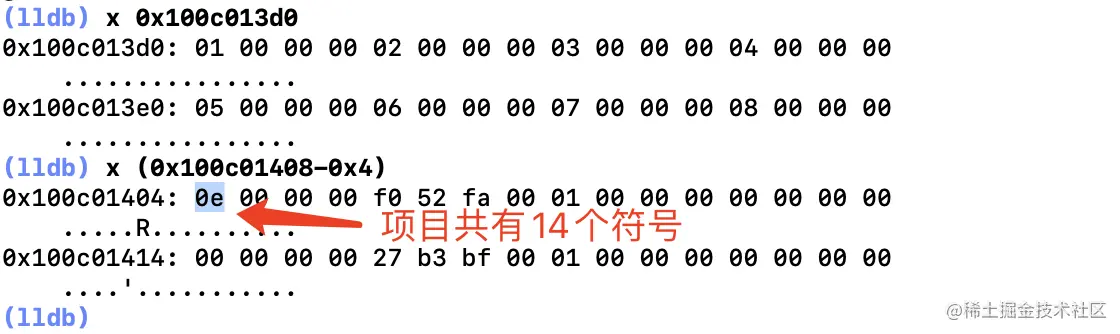

    • start和stop是指针，指向unsigned int类型，4个字节，对应的是可执行文件的begin和end（Example的for循环将符号的数量存在里面），stop - 0x4（stop本身为结束标记）获取最后一个数据，就是项目符号数量（不包括三方库等，此处三方库未开启SanitizerCoverage）。

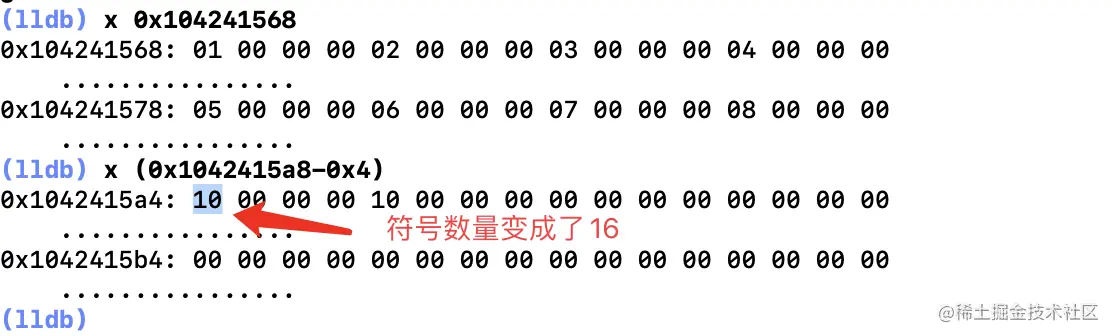

    • 添加两个符号（一个函数，一个block），再次查看stop。


  • __sanitizer_cov_trace_pc_guard函数。

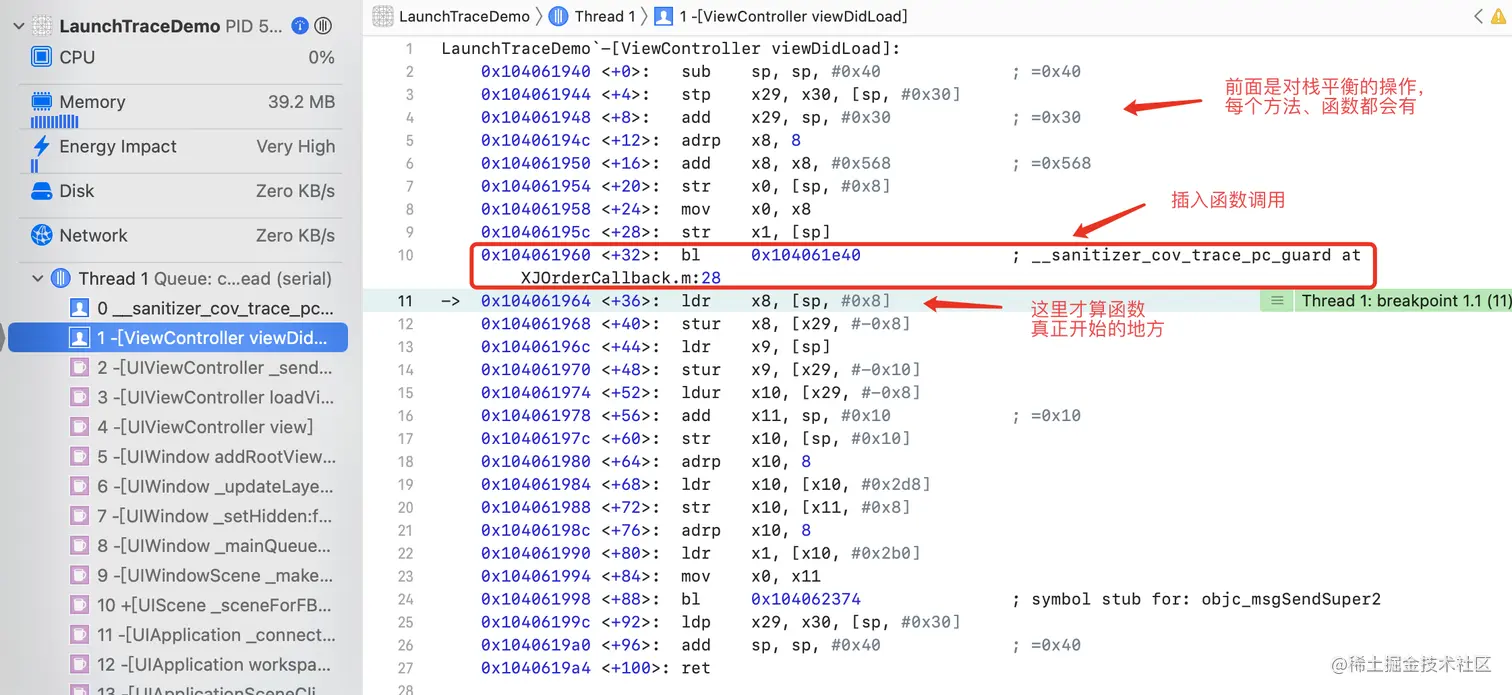

    • 只要开启了SanitizerCoverage，编译器就会在所有符号的代码实现的“边缘”添加这个函数的调用。 image.png
    • 此函数中可以获取所有启动时的符号地址，定义节点，借助链表存储起来。

      • 通过OSQueueHead创建原子队列，其目的是保证读写安全。

      • 定义链表节点XJNode。

      • 通过OSAtomicEnqueue方法将node入队，通过链表的next指针访问下一个node。

//原子队列，其目的是保证写入安全，线程安全
static  OSQueueHead symbolList = OS_ATOMIC_QUEUE_INIT;
// 定义符号结构体，以链表的形式
typedef struct {
    void *pc;
    void *next;
}XJNode;

/*
 `stop - 0x4`（`stop`本身为结束标记）获取最后一个数据，就是项目符号数量
 */
void __sanitizer_cov_trace_pc_guard_init(uint32_t *start,
                                                    uint32_t *stop) {
    static uint64_t N;
    if (start == stop || *start) return;
    printf("INIT: %p - %p\n", start, stop);
    for (uint32_t *x = start; x < stop; x++) {
        *x = ++N;
    }
}

/*
 可以hook所有符号
 */
void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
//    if (!*guard) return; // 将load方法过滤掉了，所以需要注释掉

    // 获取PC
    /*
     - PC 当前函数返回上一个调用的地址
     - 0 当前这个函数地址，即当前函数的返回地址
     - 1 当前函数调用者的地址，即上一个函数的返回地址
    */
    void *PC = __builtin_return_address(0);
    // 创建node，并赋值
    XJNode *node = malloc(sizeof(XJNode));
    *node = (XJNode){PC, NULL};

    // 入队
    // 符号的访问不是通过下标访问，是通过链表的next指针，所以需要借用offsetof（结构体类型，下一个的地址即next）
    OSAtomicEnqueue(&symbolList, node, offsetof(XJNode, next));
}

3.1.3: 第三步：获取启动时所有符号，并写入文件

  • while循环从队列中取出node，转换成符号，非OC方法的符号添加前缀，存入数组。

  • 数组取反，因为入队存储的顺序是反序的。

  • 数组去重，并移除当前函数的符号。

  • 将数组转换成字符串并写入到xj.order文件。

extern void getOrderFile(void(^completion)(NSString *orderFilePath)) {

    __sync_synchronize();
    // 当前函数的符号
    NSString *functionExclude = [NSString stringWithFormat:@"_%s", __FUNCTION__];
    // 创建符号数组
    NSMutableArray<NSString *> *symbolNames = [NSMutableArray array];

    // while循环取符号
    while (YES) {
        // 出队，出一个，少一个
        XJNode *node = OSAtomicDequeue(&symbolList, offsetof(XJNode, next));
        if (node == NULL) break;

        // 取出地址PC，转换成Dl_info
        Dl_info info;
        dladdr(node->pc, &info);
//            printf("%s \n", info.dli_sname);

        if (info.dli_sname) {
            // 判断是不是OC方法，如果不是，需要加下划线存储，反之，则直接存储
            NSString *name = @(info.dli_sname);
            BOOL isObjc = [name hasPrefix:@"+["] || [name hasPrefix:@"-["];
            NSString *symbolName = isObjc ? name : [@"_" stringByAppendingString:name];
            [symbolNames addObject:symbolName];
        }

    }

    if (symbolNames.count == 0) {
        if (completion) {
            completion(nil);
        }
        return;
    }

    // 取反（队列的存储是反序的）
    NSEnumerator *emt = [symbolNames reverseObjectEnumerator];

    // 去重
    NSMutableArray<NSString *> *funcs = [NSMutableArray arrayWithCapacity:symbolNames.count];
    NSString *name;
    while (name = [emt nextObject]) {
        if (![funcs containsObject:name]) {
            [funcs addObject:name];
        }
    }

    // 去掉自己
    [funcs removeObject:functionExclude];

    // 将数组变成字符串
    NSString *funcStr = [funcs componentsJoinedByString:@"\n"];
    NSLog(@"Order:\n%@", funcStr);

    // 字符串写入文件
    NSString *filePath = [NSTemporaryDirectory() stringByAppendingPathComponent:@"XJ.order"];
    NSData *fileContents = [funcStr dataUsingEncoding:NSUTF8StringEncoding];
    BOOL success = [[NSFileManager defaultManager] createFileAtPath:filePath contents:fileContents attributes:nil];
    if (completion) {
        completion(success ? filePath : nil);
    }
}

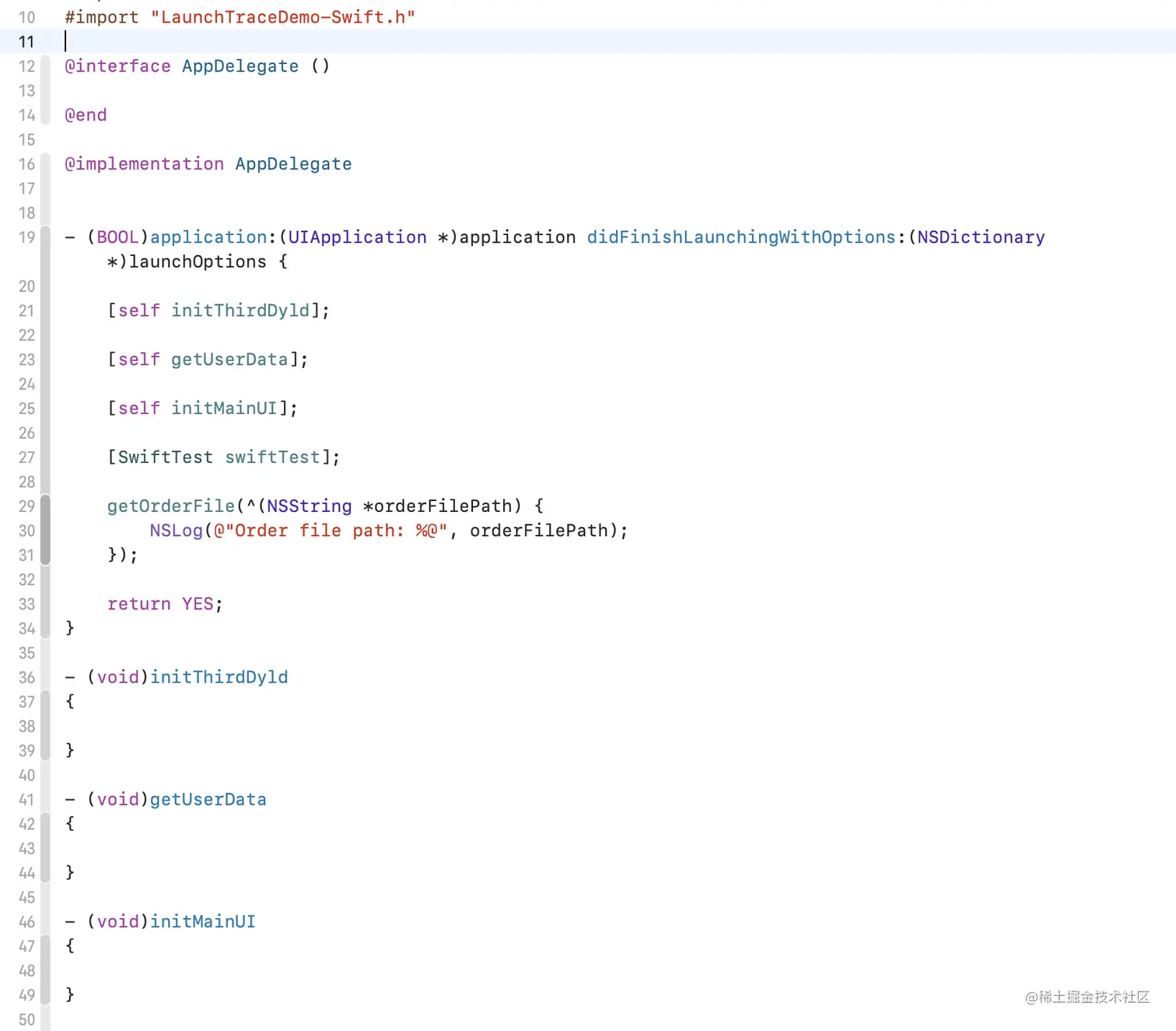

3.1.4: 第四步：启动完成之后调用

需要注意的是，调用位置是由你决定的。一般来说为首界面渲染完成之时。



注意：如果Other C Flags配置的是-fsanitize-coverage=trace-pc-guard的话，会产生死循环，因为对while循环也进行了拦截，每次循环都会将while循环所在的符号入队一次，所以链表里面永远不为空，就造成了死循环。所以请务必使用-fsanitize-coverage=func,trace-pc-guard，表示只对func进行拦截。

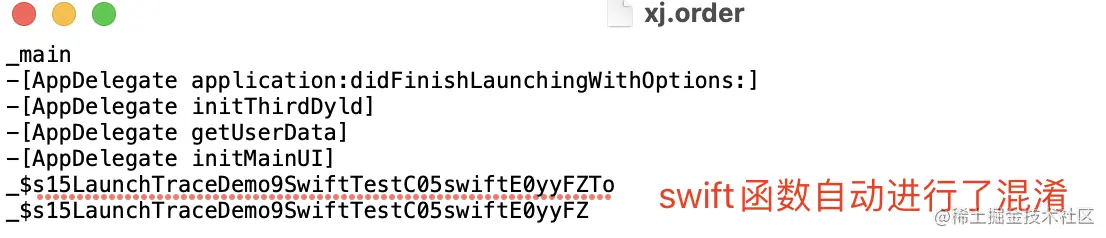

此时xj.order中的符号列表为：


3.1.5: 第五步：拷贝文件，放入指定位置，并配置路径

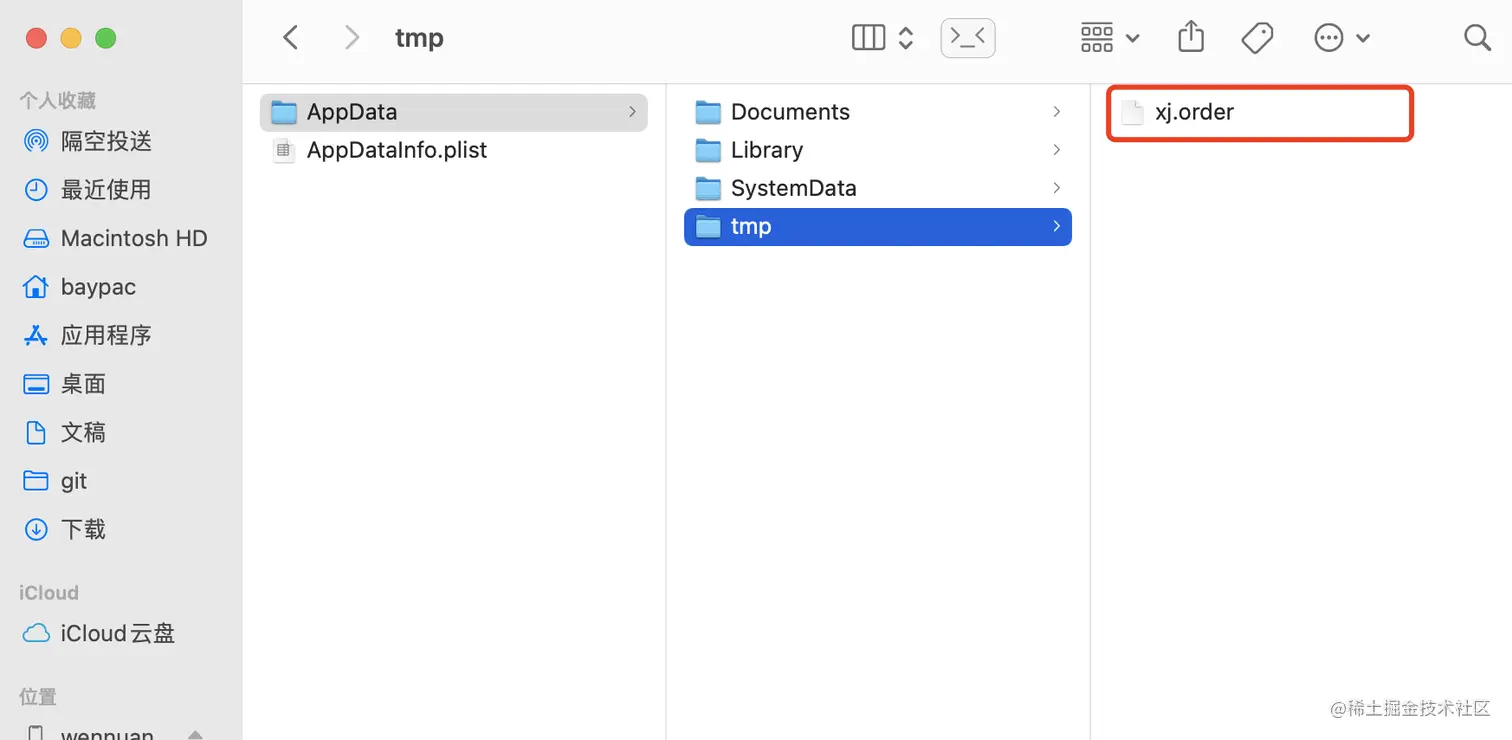

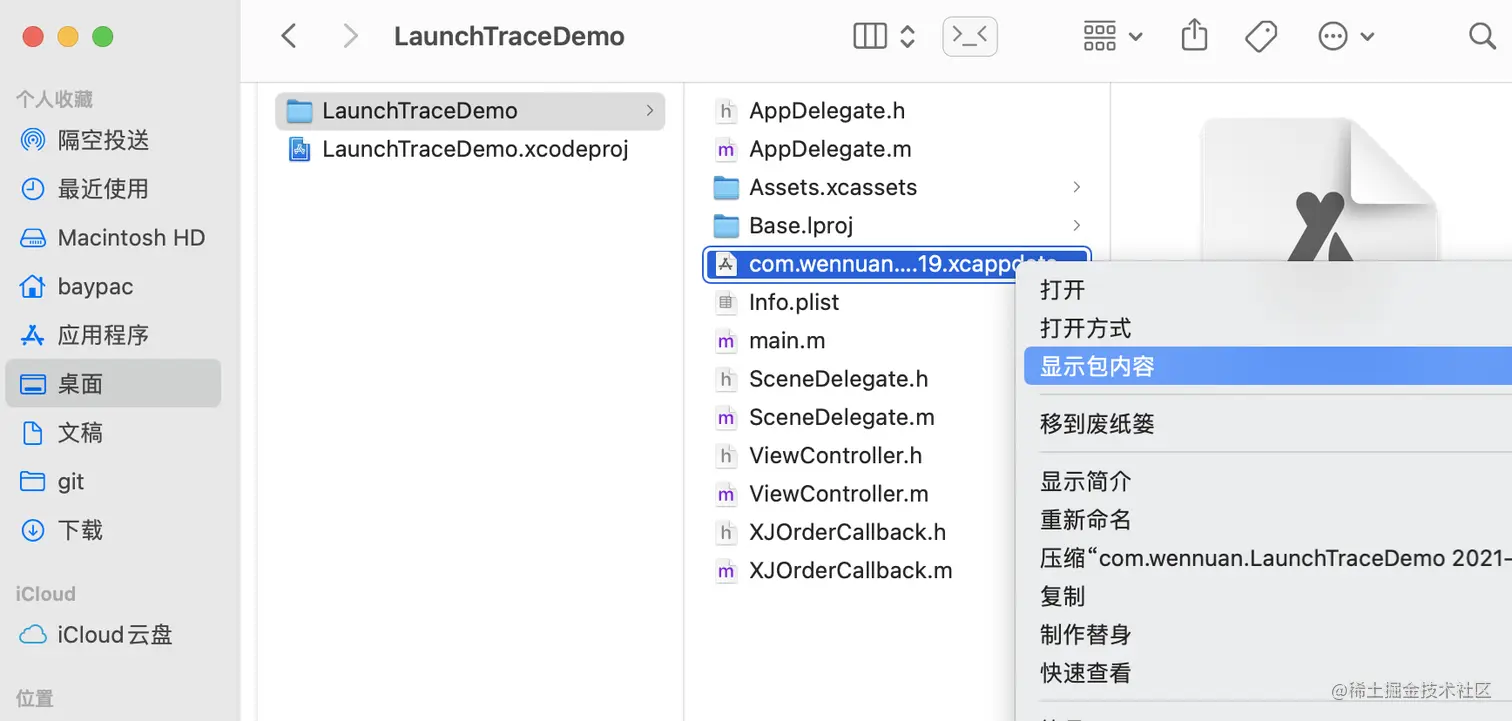

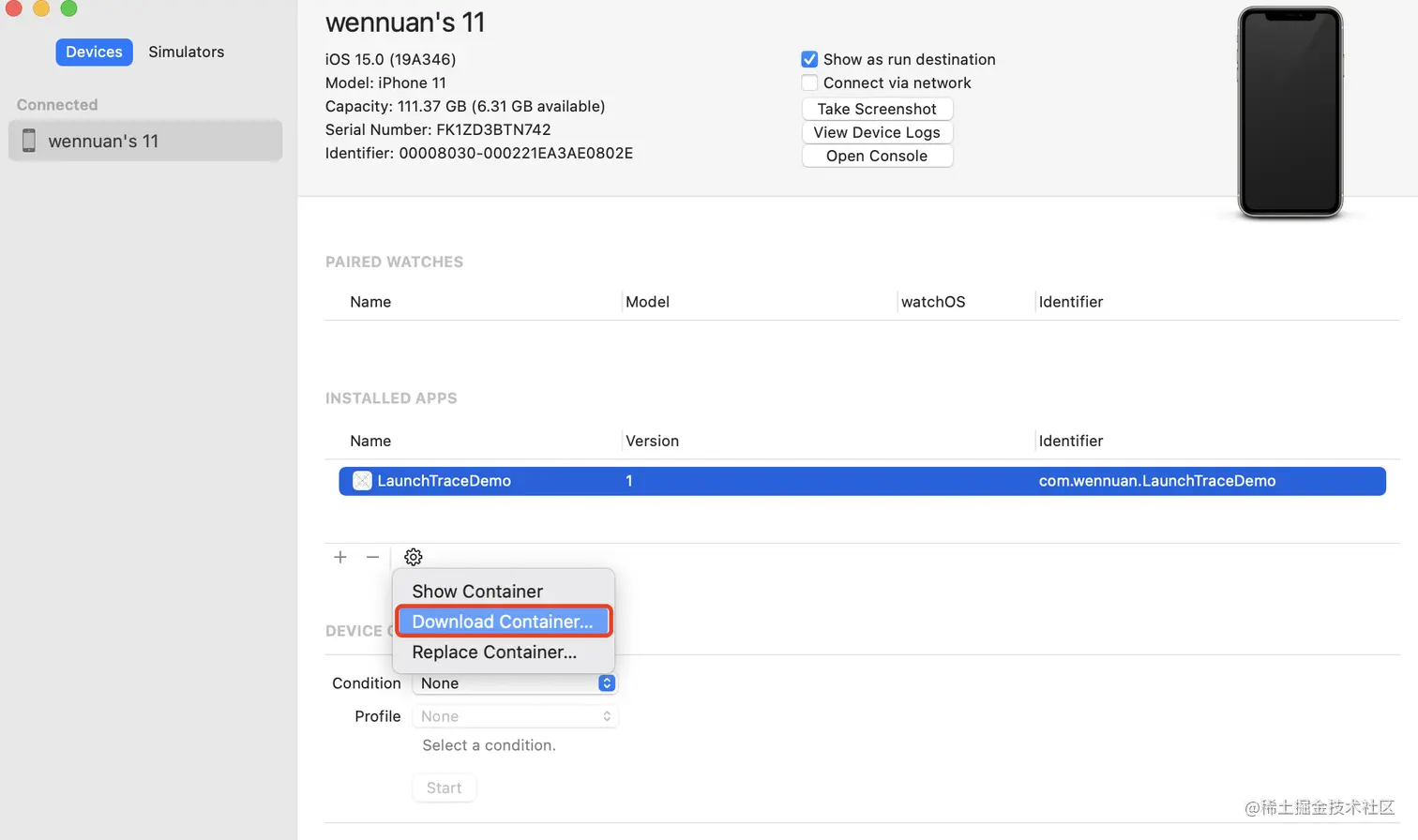

  • 本文生成order文件指定的是真机的沙盒目录，所以Xcode -> Devices and Simulators选择运行的设备下载沙盒文件。


  • 然后在工程目录下找到沙盒文件，右键选择显示包内容，然后根据路径找到xj.order文件。

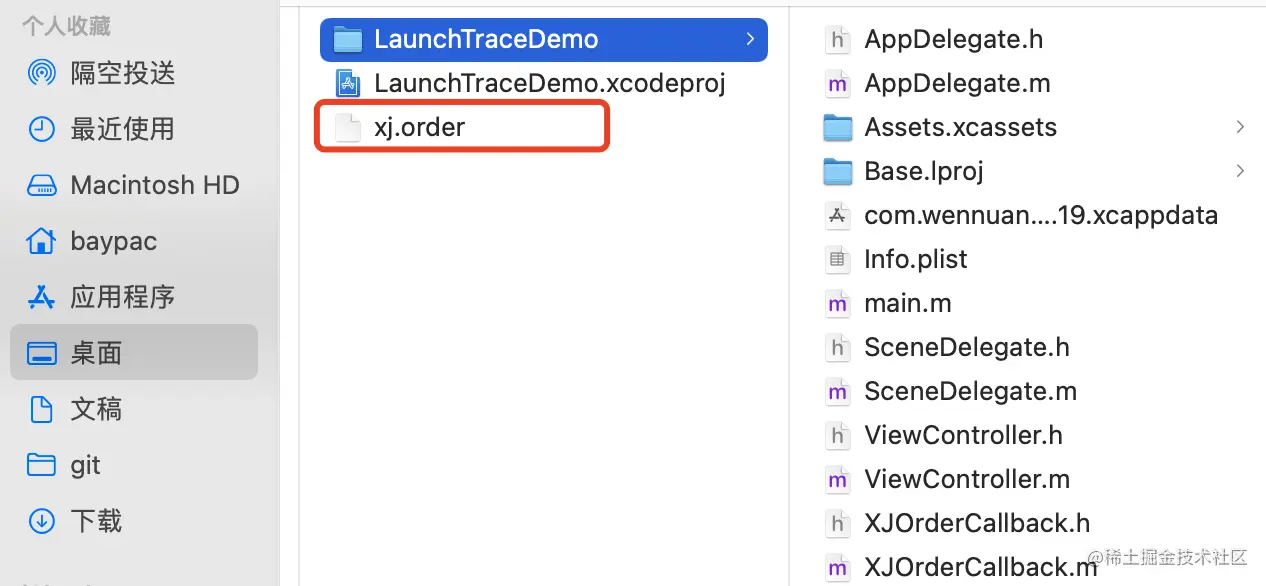

  • 将xj.order拷贝到工程根目录下。

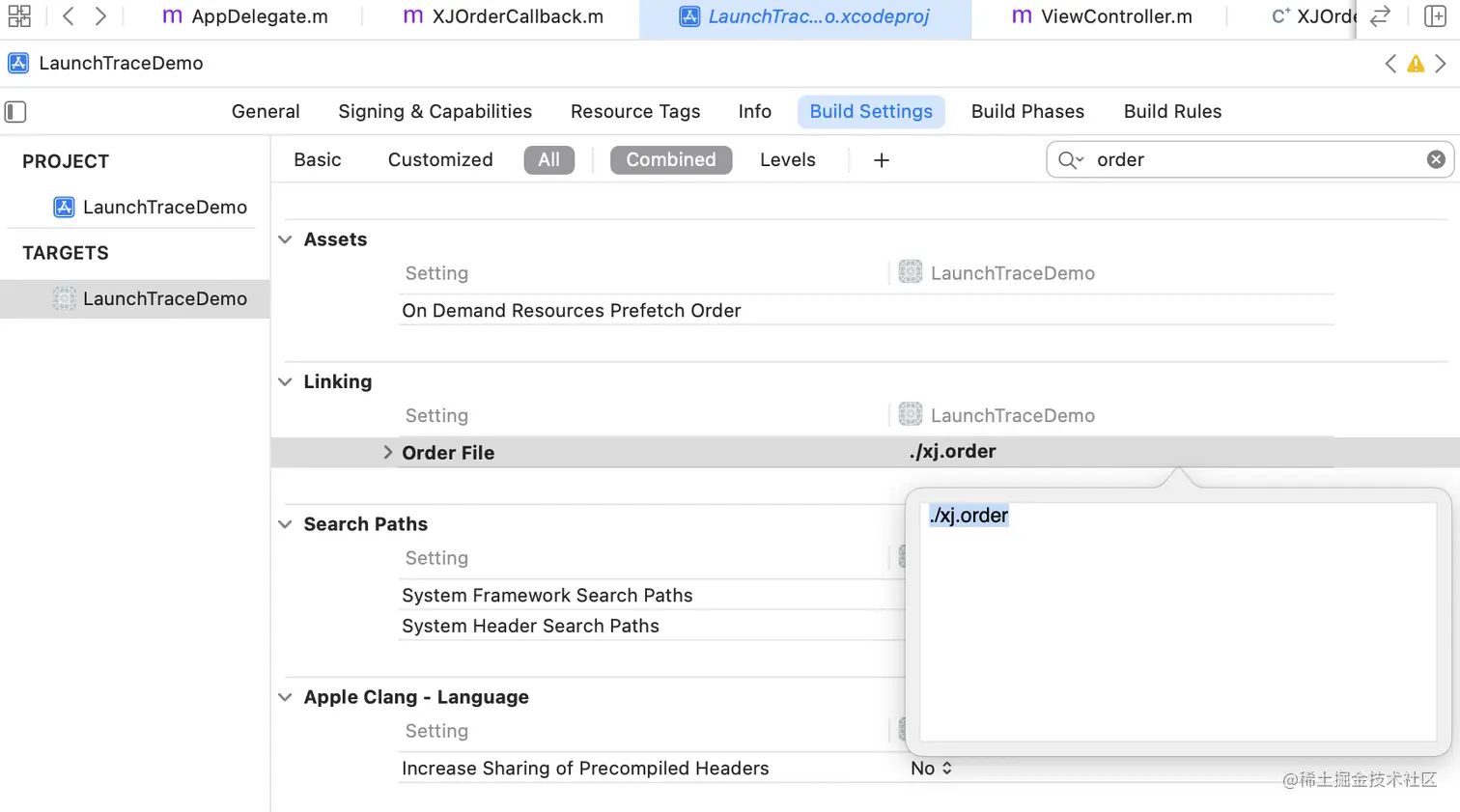

  • 在Build Settings -> Order File中配置./xj.order。 image.png

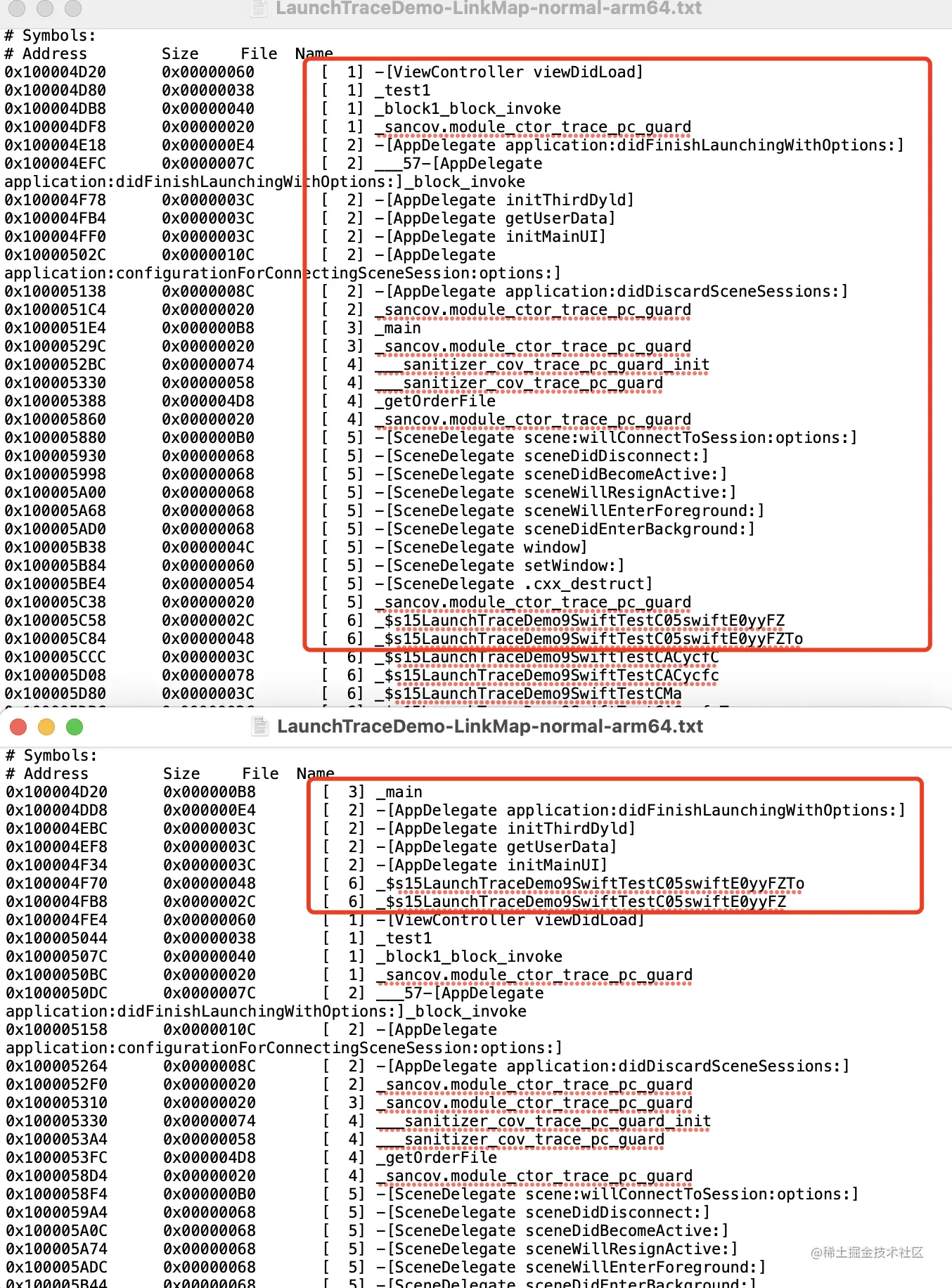

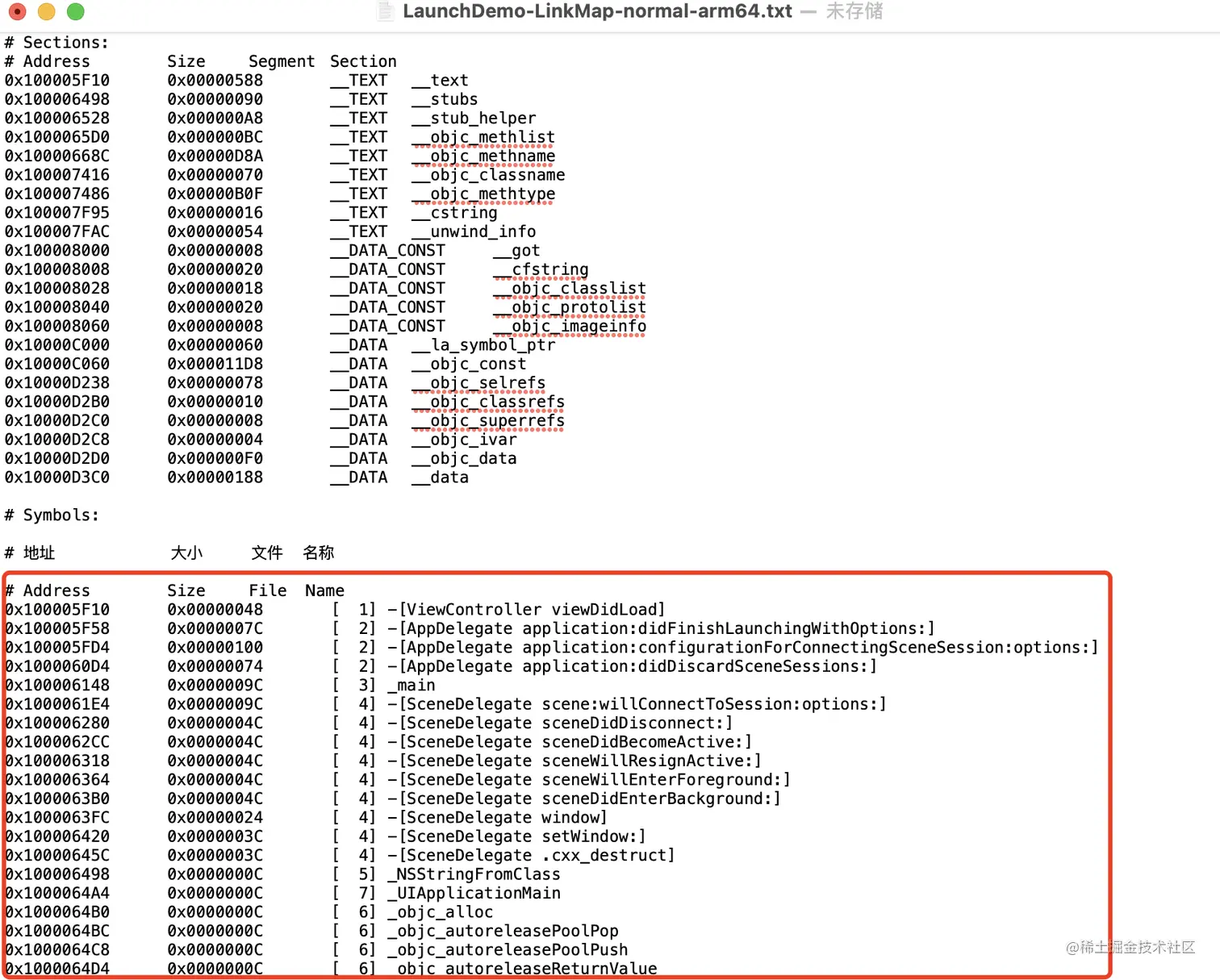

  • 下面是配置前后的Link Map File对比（上边是配置前的符号顺序，下边是配置后的符号顺序）。


根据前后的Link Map File对比，可以发现可执行文件确实根据我们的配置进行了二进制重排。
