随着小游戏的不断发展，Cocos Creator 成了开发者进行游戏开发的宠儿。Cocos Creator 作为一个优秀的游戏引擎框架，同时提供了优秀的编辑器 Cocos Creator ，对图像渲染，UI 系统和动画系统都有良好的 API 进行支持，同时支持构建发布在多个平台。且 Cocos Creator 将整套手机页游解决方案整合在了编辑器工具里，无需在多个软件之间穿梭，只要打开编辑器，各种一键式的自动化流程就能花最少的时间精力，解决代码编辑的许多问题。

问题直击

咱们废话不多说，直接看问题。

Cocos Creator 提供了 Mask 遮罩组件，其用于规定子节点可渲染的范围，带有 Mask 组件的节点会使用该节点的约束框（也就是 属性检查器 中 Node 组件的 Size 规定的范围）创建一个渲染遮罩，该节点的所有子节点都会依据这个遮罩进行裁剪，遮罩范围外的将不会渲染。通过这个组件可以只能将子节点裁剪成多边形或者是椭圆，并不能实现与拼图碎片一样的有序但不规则形状。

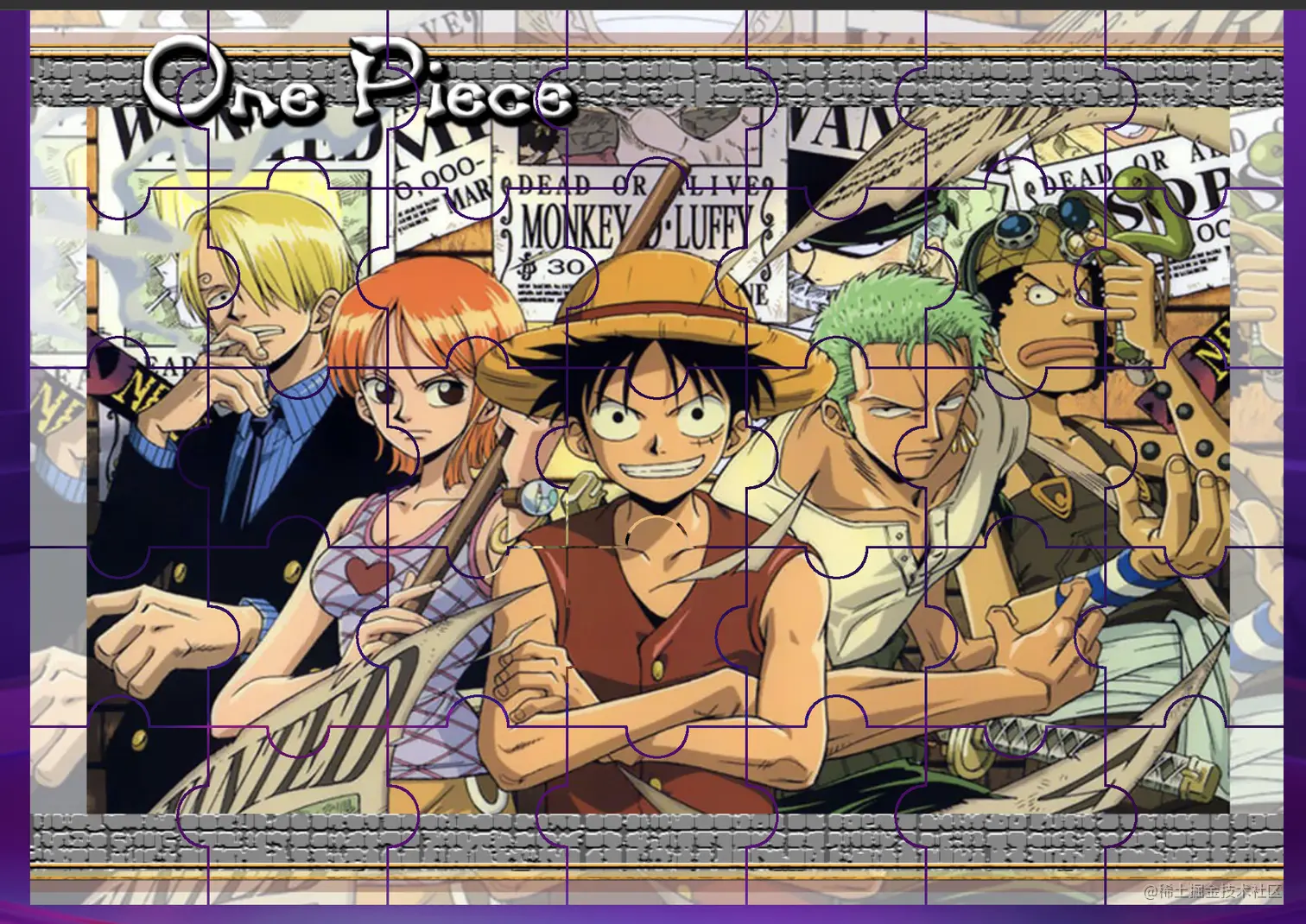

那么，在 Cocos Creator 中如何将图片进行自定义裁剪，实现凹凸有秩的拼图碎片形状，先来看一下成图。

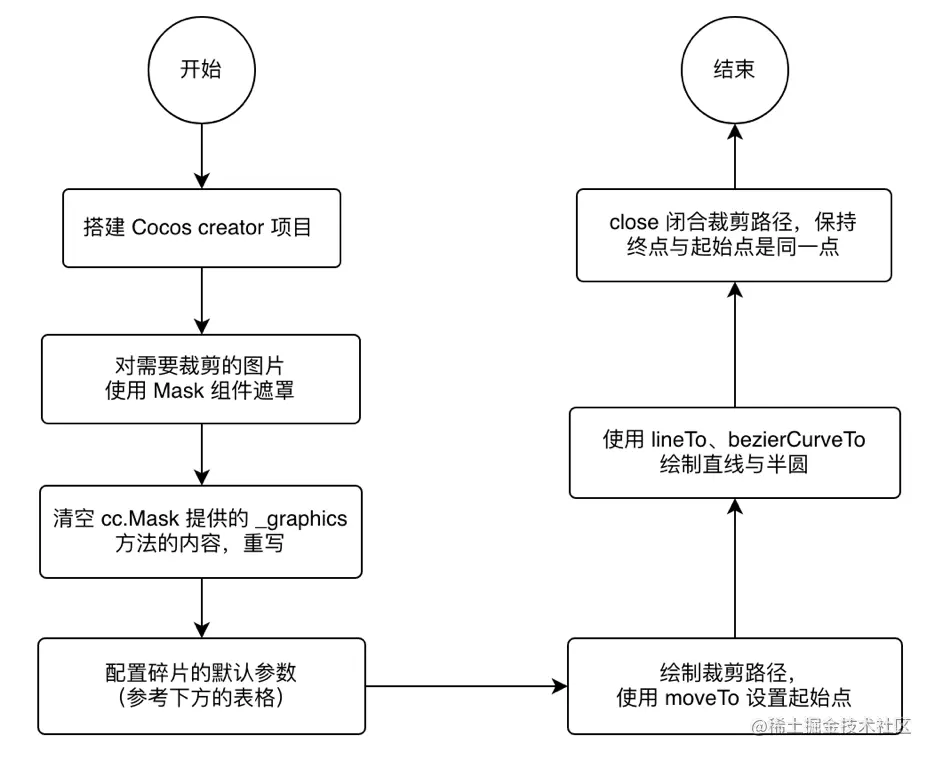

核心思路

对裁剪功能进行扩展应用，使用 Cocos Creator 提供的 API（Graphics），绘制 Mask 路径，对基础裁剪形状进行自定义，实现不规则图形的裁剪。

  1. 使用 Cocos Creator 创建项目
  2. 子元素使用 Mask 组件进行遮罩、裁剪
  3. 将 cc.Mask 中的 _graphics 函数原始内容清空，逻辑重写。
  4. 使用 lintTo()、bezierCurveTo() 重新绘制裁剪路径

绘制碎片 CreateChipMask

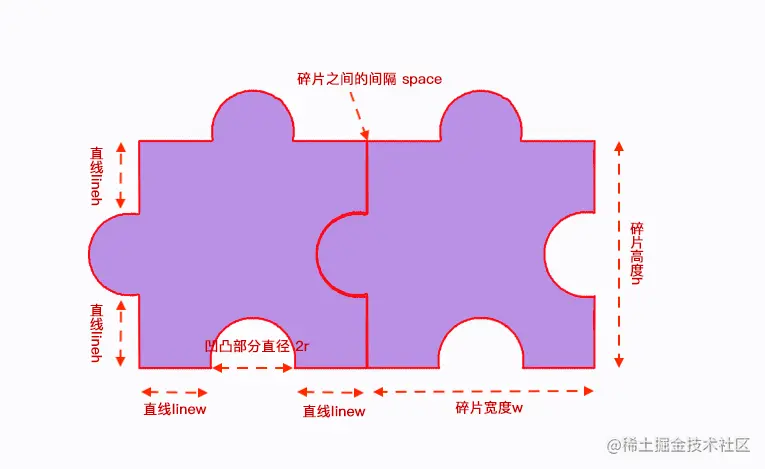

单独看一个碎片，每个碎片有4个边，每一边可以分为3个部分：直线、曲线、直线。其中直线部分的长度是一致的，曲线部分又可以分为3种情况：凹、凸、直线，所以拼图碎片是有规律的不规则形状。

  1. graphics 重新绘制拼图碎片裁剪路径，依次按照上、右、下、左的顺利进行。首先设置基础绘制字段：

    const defaultChip = {
    start: { x: -100, y: 0 },
    w: 150,
    h: 150,
    r: 25,
    circleStatus: [0, 0, 1, 1],
    offset: 32,
    space:0
}
    字段默认值说明
    start{x:0,y:0}裁剪路径的起始点
    w150碎片的宽度
    h150碎片的高度
    r25碎片单边曲线的距离的一半
    circleStatus[0,0,1,1]描述碎片每边曲线的状态：0（直线）1（凸）-1（凹），依次对应上、右、下、左
    offset32三阶贝塞尔曲线两个控制点的偏移量，决定曲线的弧度
    space0每个碎片之间的空隙（碎片的宽高包括空隙的距离）

  2. 根据基础绘制字段，配合上面拼图碎片示意图，得到以下值：

    a) 碎片的实际宽度：chip.w = chip.w - chip.space （高度同理）

    b) 碎片单边（上、下）直线的长度 lineW= chip.w / 2 - chip.r ，若是凸曲线，需要再减去 chip.space，即 lineHN = chip.h / 2 - chip.r + chip.space（高度同理）

  3. 利用 graphics.moveTo(start.x, start.y) 把路径移动到画布指定点，首先绘制‘上边‘，分别绘制碎片‘上边’的3个部分

    a) 直线

    利用 graphics.lineTo 绘制直线。起始点为基础绘制字段start 的值，直线终点为

    graphics.lineTo(start.x + (circleStatus[0] == 1 ? lineWN : lineW), start.y)

    b) 曲线

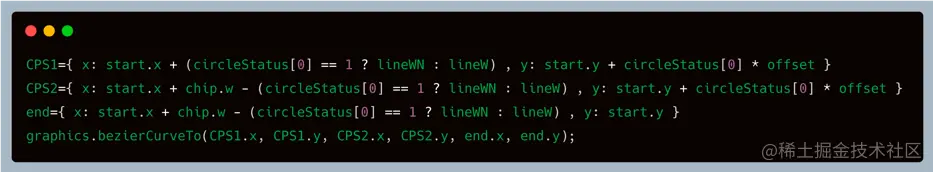

    若 circleStatus 设置的是 0，即直线，则不用绘制此部分，若是曲线，则利用 graphics.bezierCurveTo 三次贝塞尔曲线绘制。绘制的起始点即 a) 步骤的终点，终点则是：

    （起始点(start.x) + 碎片的宽度(chip.w) - 直线部分的长度（linW/lineWN），start.y）

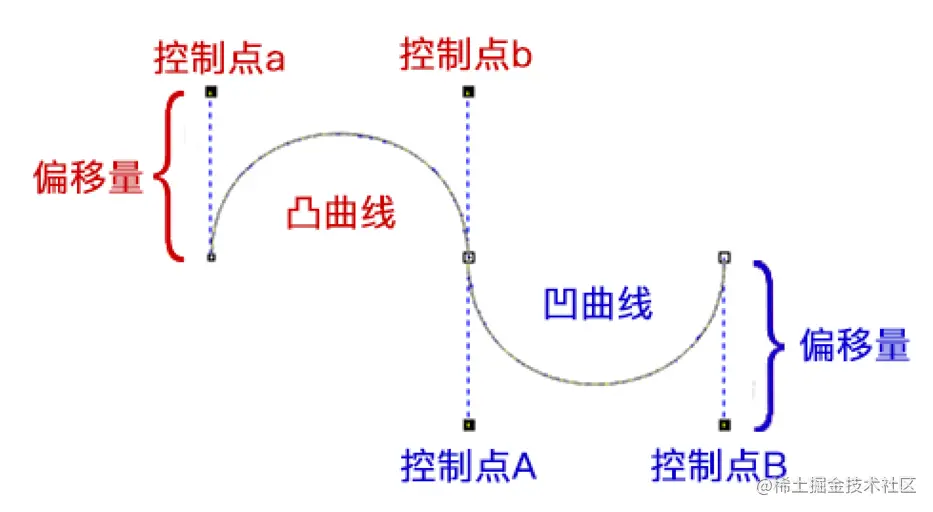

    其中 CPS1 与 CPS2 为绘制三次贝塞尔曲线需要 2 个控制点，这 2 个控制点需在同一方向。偏移量 chip.offset 决定的曲线的凹凸状态。

    c)直线

    依然是利用 graphics.lineTo 绘制直线，单边最后一部分的终点即为

    （起始点（start.x）+碎片的宽度（chip.w），start.y）

  4. 参照步骤 7 的思路即可完成右、下、左的路径绘制。

  5. 最后，将绘制的路径闭合、绘制路径、填充。

ctx.close(); // 闭合
ctx.stroke(); // 绘制已定义的路径
ctx.fill(); // 填充

到此我们就完成了基本碎片的绘制工作。

图片碎片化

接下来，就是将一整张图，分割成有序的碎片。

  1. 使用 Cocos Creator 官网提供的工具、步骤创建项目

  2. 根据官网文档操作，新建场景，在层级管理器新建空节点（clip），并添加 Mask 组件，在该节点下，新建 Sprite 节点，用于放置需要被裁剪的图片（空节点下，可以根据需求放置任意节点，都会被裁剪）。最后将改空节点（clip）设置成预制资源 clipRrefab。

  3. 在该项目资源管理器中新建脚本文件 stage.js ，层级管理器中新建空节点（stage），并在该节点下引入 stage.js 脚本以及 clipRrefab 预制资源。

  4. 在 stage.js 脚本中，设置图片的基本信息

    const picture = {
    w: 980,
    h: 700,
    chipW: 140,
    chipH: 140,
    rowNum: 6,
    column: 8
}
    字段说明
    w图片初始宽
    h图片初始高
    chipW碎片的宽
    chipH碎片的高
    rowNum图片需要裁剪的行数
    column图片需要裁剪的列数

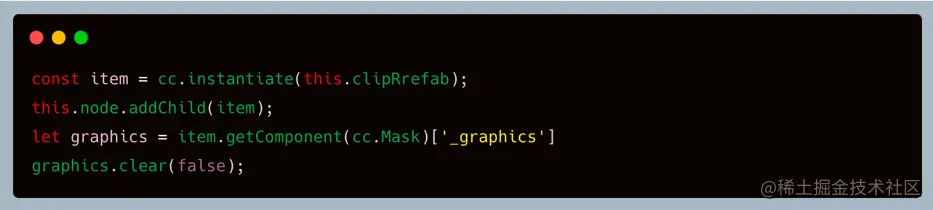

  5. 调用预制资源，并将 cc.Mask 下的 _graphics 默认路径清除。

  6. 寻找每个碎片的凹凸规律。除了边界碎片，碎片左边与右边的凹凸状态一样，上边与下边的凹凸状态一样，即左边是凹，则右边必是凹。

    // 碎片 top  bottom
let t = 0
if (row % 2 == 0) {
    t = col % 2 == 0 ? 1 : -1
} else {
    t = col % 2 == 0 ? -1 : 1
}
// 碎片 right  left
let r = 0
if (row % 2 == 0) {
    r = col % 2 == 0 ? -1 : 1
} else {
    r = col % 2 == 0 ? 1 : -1
}

  7. 调用绘制图片 CreateChipMask，实现图片拼图状态。

    CreateChipMask.createMask(graphics, {
    start: {
        x: picture.chipW * (col - 1),
        y: -picture.chipH * (row - 1)
    },
    w: picture.chipW,
    // 碎片的高
    h: picture.chipH,
    circleStatus: [row == 1 ? 0 : t, col == picture.column - 1 ? 0 : r, row == picture.rowNum - 1 ? 0 : t, col == 1 ? 0 : r],
    space:2
})

    其中，第一行（最后一行），碎片上边（下边）的状态为直线，第一列（最后一列），碎片左边（右边）的状态为直线。

代码直通车：github.com/yangxiaolu1…

总结

不知不觉中已经到了尾声，小编一改往日的风格，没有过多的废话，没有名词的解释，只是描述了自己的实现思路，希望大家能够明白。

欢迎来扰！！！
