【学习笔记】设计模式之结构型模式

CHlHAYA
122 阅读8分钟

本文内容包含：装饰者模式、适配器模式、桥接模式、组合模式、外观模式、享元模式、代理模式

1 装饰者模式

  该模式的4个基本角色：

  • 基本抽象组件(Component)：一个抽象类或者接口，由具体构件和抽象装饰者继承或实现
  • 具体构件(ConcreteComponent)：被装饰者
  • 抽象装饰者(Decorator)：装饰者的抽象类，属性中包含Component对象
  • 具体装饰者(ConcreteDecorator)：动态地为被装饰者添加额外功能

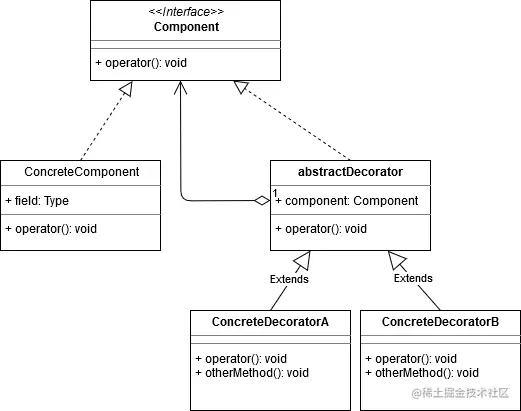

  UML类图如下所示：


1.1 例子

  需求：咖啡店的主要卖咖啡，但客户可以动态添加调料品(牛奶、糖等)

1、编写基本抽象组件

public abstract class Component {
    public abstract String show();
}

2、编写被装饰者，即咖啡类

public class Coffee extends Component {
    @Override
    public String show() {
        return "咖啡";
    }
}

3、编写抽象装饰者和具体装饰者(牛奶、糖)

public abstract class Decorator extends Component {
    private Component component;

    public Component getComponent() {
        return component;
    }

    public void setComponent(Component component) {
        this.component = component;
    }
}

public class Milk extends Decorator {
    public Milk(Component component) {
        this.setComponent(component);

    }

    @Override
    public String show() {
        return this.getComponent().show() + " 牛奶";
    }
}

public class Sugar extends Decorator {
    public Sugar(Component component) {
        this.setComponent(component);
    }

    @Override
    public String show() {
        return this.getComponent().show() + " 糖";
    }
}

4、编写测试类

public class Test {
    public static void main(String[] args) {
        Coffee coffee = new Coffee();
        Milk milk = new Milk(coffee);
        Milk milk2 = new Milk(milk);
        Sugar sugar = new Sugar(milk2);
        System.out.println(sugar.show());
    }
}

1.2 总结

  装饰者模式，可以不改动原有业务，在原有业务的基础上去扩展相关功能，达到开闭原则。Java中的IO流对象也使用了装饰者模式。

2 适配器模式

  • 将一个类的接口转换成另一种接口，让原来接口不兼容的类可以兼容
  • 用户是看不到被适配者(Source)
  • 用户是调用适配器(Adapter)转换出来的目标(Dest)接口方法，适配器再调用被适配者的相关方法
  • 可分为类适配器模式、对象适配器模式、接口(缺省)适配器模式

2.1 类适配器模式

2.1.1 例子

  需求：一般家用电压为220V，但假设某个手机的充电电压为5V，则需要适配器来转换

1、编写目标接口

public interface IVoltage5V {
    /**
     * 目标接口方法
     */
    int output5V();
}

2、编写被适配者

public class Voltage220V {
    public int output220V() {
        System.out.println("适配前电压为220V");
        return 220;
    }
}

3、编写适配器

public class Adapter extends Voltage220V implements IVoltage5V {
    @Override
    public int output5V() {
        int srcV = output220V();
        // 这里就相当于在做适配工作
        int destV = srcV / 44;
        return destV;
    }
}

4、编写用户，即手机

public class Phone {
    public void charge(IVoltage5V iVoltage5V) {
        if (5 == iVoltage5V.output5V()) {
            System.out.println("适配后电压为5V，可以充电");
        } else {
            System.out.println("适配后电压不为5V，不可以充电");
        }
    }
}

5、测试类

public class Test {
    public static void main(String[] args) {
        Phone phone = new Phone();
        phone.charge(new Adapter());
    }
}

2.1.2 总结

  • 该模式中适配器需要继承Source类，且目标是接口，有一定的局限性
  • Source类的方法会在Adapter中暴露出来，增加了使用成本

2.2 对象适配器模式

  基本思路与类适配器相同，只是修改Adapter类，让它不再继承Source类，而是在属性中拥有Source类。

  在上述例子的基础下进行修改：

1、修改适配器

public class Adapter implements IVoltage5V {
    private Voltage220V voltage220V;

    public Adapter(Voltage220V voltage220V) {
        this.voltage220V = voltage220V;
    }

    @Override
    public int output5V() {
        if (null != voltage220V) {
            int srcV = voltage220V.output220V();
            // 这里就相当于在做适配工作
            int destV = srcV / 44;
            return destV;
        }
        return -1;
    }
}

2、修改测试类

public class Test {
    public static void main(String[] args) {
        Phone phone = new Phone();
        phone.charge(new Adapter(new Voltage220V()));
    }
}

2.3 接口适配器模式

  • 目标接口中不只一个方法
  • 适配器是一个抽象类，实现目标接口，并重写所有接口方法，但都是空处理或简单处理
  • 使用适配器时，需要哪个方法才具体重写那个方法

  例子改进：

1、目标接口类

public interface IVoltage {
    int output5V();
    int output10V();
    int output15V();
}

2、被适配者

public abstract class VoltageSource {
    public abstract int output();
}

public class Voltage220V extends VoltageSource{
    @Override
    public int output() {
        System.out.println("适配前电压为220V");
        return 220;
    }
}

3、适配器

public abstract class Adapter implements IVoltage {
    private VoltageSource voltageSource;

    public Adapter(VoltageSource voltageSource) {
        this.voltageSource = voltageSource;
    }

    public VoltageSource getVoltageSource() {
        return voltageSource;
    }

    @Override
    public int output5V() { return -1; }

    @Override
    public int output10V() { return -1; }

    @Override
    public int output15V() { return -1; }
}

4、手机类

public class Phone {
    public void charge(IVoltage iVoltage) {
        if (5 == iVoltage.output5V()) {
            System.out.println("适配后电压为5V，可以充电");
        } else {
            System.out.println("适配后电压不为5V，不可以充电");
        }
    }
}

5、测试类

public class Test {
    public static void main(String[] args) {
        Phone phone = new Phone();
        phone.charge(new Adapter(new Voltage220V()) {
            @Override
            public int output5V() {
                int srcV = this.getVoltageSource().output();
                return srcV / 44;
            }
        });
    }
}

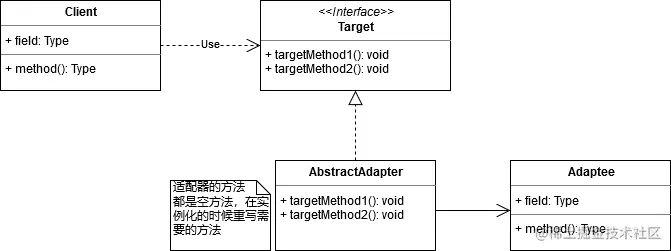

UML类图如下所示：


3 桥接模式

   当一个类需要在两个以上维度进行扩展时，如果采用继承方式会导致子类数量过多，于是引进桥接模式。该模式涉及的角色有：

  • 抽象化(Abstraction)角色：抽象化给出的定义，并保存一个对实现化对象的引用。充当“桥”，把抽象化和实现化结合起来
  • 修正抽象化(RefinedAbstraction)角色：扩展抽象化角色，改变和修正父类对抽象化的定义
  • 实现化(Implementor)角色：这个角色给出实现化角色的接口，但不给出具体的实现。必须指出的是，这个接口不一定和抽象化角色的接口定义相同，实际上，这两个接口可以非常不一样。实现化角色应当只给出底层操作，而抽象化角色应当只给出基于底层操作的更高一层的操作
  • 具体实现化(ConcreteImplementor)角色：这个角色给出实现化角色接口的具体实现

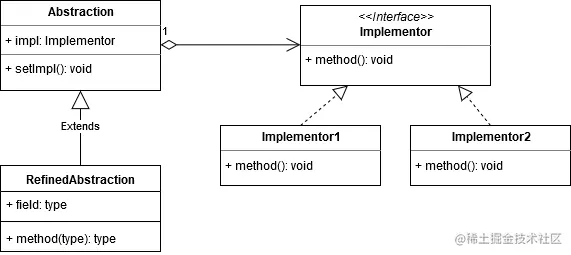

  UML类图如下所示：


3.1 例子

  需求：吃烧烤，可以分成食物和风味两个维度，如食物有鸡翅、鸡腿等；风味有微辣、特辣等。

1、编写实现化部分

public interface Taste {
    String taste();
}

public class ExtraSpicy implements Taste {
    @Override
    public String taste() {
        return "特辣";
    }
}

public class SlightlySpicy implements Taste {
    @Override
    public String taste() {
        return "微辣";
    }
}

2、编写抽象化部分

public abstract class Food {
    protected Taste taste;
    // 通过这个构造方法，把抽象化和实例化组合起来
    public Food(Taste taste) {
        this.taste = taste;
    }
    public abstract void eat();
}

public class ChickenWings extends Food {

    public ChickenWings(Taste taste) {
        super(taste);
    }

    @Override
    public void eat() {
        System.out.println(super.taste.taste() + "鸡翅");
    }
}

public class Drumsticks extends Food {

    public Drumsticks(Taste taste) {
        super(taste);
    }

    @Override
    public void eat() {
        System.out.println(super.taste.taste() + "鸡腿");
    }
}

3、测试类

public class Test {
    public static void main(String[] args) {
        new ChickenWings(new ExtraSpicy()).eat();
        new Drumsticks(new SlightlySpicy()).eat();
    }
}

3.2 总结

  当系统可能有多个角度分类，且每一种角度都可能变化，若此时仍使用继承则会造成类爆炸问题，扩展起来不灵活。这是可以使用桥接模式把这种多角度分类分离出来，让它们独立变化，减少它们之间耦合。但桥接模式的引入会增加系统的理解与设计难度，由于聚合关联关系建立在抽象层，要求开发者针对抽象进行设计与编程。

4 组合模式

  组合模式在树型结构的问题中，模糊了简单元素和复杂元素的概念，客户程序可以像处理简单元素一样来处理复杂元素，从而使得客户程序与复杂元素的内部结构解耦。主要有以下角色：

  • 抽象构件(Component)：可以是接口或者抽象类，是叶子构件和容器构件的接口，包含子类行为的声明和实现
  • 叶子构件(Leaf)：叶子节点没有子节点，是最低级的节点
  • 容器构件(Composite)：容器构件中含所有子节点，节点可以是子节点，也可以是容器节点，是一个集合，用来存储节点的。好比一个文件夹，文件夹好比一个容器，用来提供一个容器，它实现了抽象构件定义的行为方法，也可以调用子节点的方法

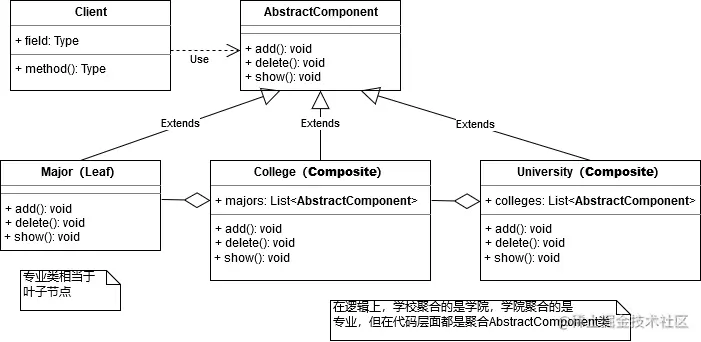

  UML类图如下所示：


4.1 例子

  需求：一个学校有多个学院，一个学院又有多个专业，用组合模式来管理

1、编写抽象构件

public abstract class Component {
    private String name;

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public void add(Component component) {
        // 叶子节点没有对子节点的操作，所以不写成抽象方法
    }
    public void delete() {
        // 叶子节点没有对子节点的操作，所以不写成抽象方法
    }
    public abstract void show();
}

2、编写大学类

public class University extends Component {

    private List<Component> colleges = new ArrayList<>();

    public University(String name) {
        this.setName(name);
    }

    @Override
    public void add(Component component) {
        colleges.add(component);
    }

    @Override
    public void delete() {
        colleges.remove(0);
    }

    @Override
    public void show() {
        System.out.println("-----" + getName() + "-----");
        for (Component c : colleges) {
            c.show();
        }
    }
}

2、编写学院类

public class College extends Component {
    private List<Component> majors = new ArrayList<>();

    public College(String name) {
        this.setName(name);
    }

    @Override
    public void add(Component component) {
        majors.add(component);
    }

    @Override
    public void delete() {
        majors.remove(0);
    }

    @Override
    public void show() {
        System.out.println("--" + getName() + "--");
        for (Component c : majors) {
            c.show();
        }
    }
}

3、编写专业类

public class Major extends Component {
    public Major(String name) {
        this.setName(name);
    }

    @Override
    public void show() {
        System.out.println(getName());
    }
}

4、编写客户端

public class Client {
    public static void main(String[] args) {
        University university = new University("XX大学");

        College college1 = new College("计通学院");
        college1.add(new Major("计科专业"));
        college1.add(new Major("网络专业"));
        college1.add(new Major("软件专业"));

        College college2 = new College("土木学院");
        college2.add(new Major("土木专业"));
        college2.add(new Major("材料专业"));
        college2.add(new Major("建筑专业"));

        university.add(college1);
        university.add(college2);
        university.show();
    }
}

4.2 总结

  组合模式的使用场景：

  • 想表示对象的部分-整体层次结构(树形结构)
  • 用户忽略组合对象与单个对象的不同，可以统一地使用组合结构中的所有对象

5 外观模式

  外观模式(Facade Pattern)隐藏系统的复杂性，并向客户端提供了一个客户端可以访问系统的接口。这种类型的设计模式属于结构型模式，它向现有的系统添加一个接口，来隐藏系统的复杂性。

5.1 例子

  电脑开机其实是复杂的过程，启动CPU、内存、硬盘等等，但是用户不需要知道，用户只需简单按一下电源键即可，这其实就是外观模式。

1、电脑组件类

public interface Component {
    void open();
}

public class CPU implements Component {
    @Override
    public void open() {
        System.out.println("启动CPU");
    }
}

public class Memory implements Component {
    @Override
    public void open() {
        System.out.println("启动内存");
    }
}

public class SSD implements Component {
    @Override
    public void open() {
        System.out.println("启动固体硬盘");
    }
}

2、电脑类

public class Computer {
    private CPU cpu = new CPU();
    private Memory memory = new Memory();
    private SSD ssd = new SSD();

    public void open() {
        cpu.open();
        memory.open();
        ssd.open();
    }
}

3、客户端

public class Client {
    public static void main(String[] args) {
        Computer computer = new Computer();
        computer.open();
    }
}

5.2 总结

  • 客户端不需要知道系统内部的复杂联系，整个系统只需提供一个"接待员"即可
  • web开发的MVC架构其实就使用了外观模式

6 享元模式

  享元模式是对象池的一种实现。将多个对同一对象的访问集中起来，不必为每个访问者创建一个单独的对象，以此来降低内存的消耗。

  享元模式把一个对象的状态分成内部状态和外部状态，内部状态即是不变的，外部状态是变化的；然后通过共享不变的部分，达到减少对象数量并节约内存的目的。

6.1 例子

  模拟车站买票，买票前，很多人都会查是否有票，而这些票的信息(出发地、目的地等)都相同，若频繁地创建相似对象会浪费资源，这时就可以使用享元模式。

1、票类

public interface Ticket {
    void show();
}

public class TrainTicket implements Ticket {
    private String from;
    private String to;

    public TrainTicket(String from, String to) {
        this.from = from;
        this.to = to;
    }

    @Override
    public void show() {
        System.out.println("出发地：" + from + " 目的地：" + to);
    }
}

2、车站类

public class Station {
    private Map<String, Ticket> tickets;

    private static Station instance;

    private Station() {
        this.tickets = new HashMap<>();
    }

    public static Station getInstance() {
        if (null == instance) {
            instance = new Station();
        }
        return instance;
    }

    public Ticket getTicket(String from, String to) {
        String key = from + ":" + to;
        if (tickets.containsKey(key)) {
            return tickets.get(key);
        } else {
            Ticket ticket = new TrainTicket(from, to);
            tickets.put(key, ticket);
            return ticket;
        }
    }
}

3、用户

public class Client {
    public static void main(String[] args) {
        Station station = Station.getInstance();
        Ticket ticket1 = station.getTicket("深圳", "广州");
        Ticket ticket2 = station.getTicket("深圳", "广州");
        ticket1.show();
        System.out.println(ticket1 == ticket2);
    }
}

6.2 总结

  • 享元模式可以极大减少内存中对象的数量，使得相同对象或相似对象在内存中只保存一份，降低内存占用，增强程序的性能
  • 享元模式的外部状态相对独立，而且不会影响其内部状态，从而使得享元对象可以在不同的环境中被共享

7 代理模式

  为其他对象提供一种代理以控制对这个对象的访问。在某些情况下，一个对象不适合或者不能直接引用另一个对象，而代理对象可以在客户端和目标对象之间起到中介的作用，且代理对象可以在不修改目标对象方法的前提下对其方法进行扩展。可分为静态代理、动态代理、Cglib代理。

  比如：我们想听明星唱歌，一般是不能接触到明星请他唱的，经常是通过他的经理来进行预约的，这里的经理就起到代理的作用。

7.1 静态代理

1、目标类

/*
  这个接口是目标对象和代理对象都要实现的
 */
public interface Singer {
    void sing();
}

public class JayChou implements Singer {
    @Override
    public void sing() {
        System.out.println("周杰伦唱歌...");
    }
}

2、代理类

public class SingerProxy implements Singer {
    private Singer singer;

    public SingerProxy(Singer singer) {
        this.singer = singer;
    }

    @Override
    public void sing() {
        System.out.println("演唱前的预约工作...");
        singer.sing();
        System.out.println("演唱后的收尾工作...");
    }
}

3、测试类

public class Test {
    public static void main(String[] args) {
        SingerProxy singerProxy = new SingerProxy(new JayChou());
        singerProxy.sing();
    }
}

7.2 动态代理

1、目标类

public interface Star {
    void sing();
    void act();
}

public class JackyCheung implements Star{

    @Override
    public void sing() {
        System.out.println("张学友唱歌...");
    }

    @Override
    public void act() {
        System.out.println("张学友拍戏...");
    }
}

2、自定义事件处理器

public class MyInvocationHandler implements InvocationHandler {
    private Star star;

    public MyInvocationHandler(Star star) {
        this.star = star;
    }

    @Override
    public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
        if (method.getName().equals("sing")) {
            System.out.println("预约明星唱歌..");
            Object returnValue = method.invoke(star, args);
            System.out.println("收尾工作...");
            return returnValue;
        } else {
            System.out.println("预约明星拍戏..");
            Object returnValue = method.invoke(star, args);
            System.out.println("收尾工作...");
            return returnValue;
        }
    }
}

3、客户端

public class Client {
    public static void main(String[] args) {
        MyInvocationHandler myInvocationHandler = new MyInvocationHandler(new JackyCheung());
        /*
            Proxy.newProxyInstance的三个参数
             1.ClassLoader loader：目标对象使用的类加载器，获取加载器的方法是固定的
             2.Class<?>[] interfaces：目标对象实现的接口的类型
             3.InvocationHandler h：事件处理器，当执行目标对象的方法时，会触发事件处理器的方法
         */
        Star starProxy = (Star) Proxy.newProxyInstance(Star.class.getClassLoader(),
                new Class[]{Star.class},
                myInvocationHandler);
        starProxy.sing();
        starProxy.act();
    }
}

7.3 Cglib代理

  Cglib代理可以算作是动态代理的一种，但是它的目标对象不需要实现接口。

1、导入依赖

<dependency>
    <groupId>cglib</groupId>
    <artifactId>cglib</artifactId>
    <version>3.3.0</version>
</dependency>

2、目标类

public class JackyCheung {

    public void sing() {
        System.out.println("张学友唱歌...");
    }

    public void act() {
        System.out.println("张学友拍戏...");
    }
}

3、代理工厂

public class ProxyFactory implements MethodInterceptor {
    private Object target;

    public ProxyFactory(Object target) {
        this.target = target;
    }

    @Override
    public Object intercept(Object o, Method method, Object[] args, MethodProxy methodProxy) throws Throwable {
        System.out.println("cglib代理开始...");

        Object returnValue = method.invoke(target, args);

        System.out.println("cglib代理结束...");

        return returnValue;
    }

    /**
     * 返回target的代理对象
     */
    public Object getProxyInstance() {
        // 1.创建工具类
        Enhancer enhancer = new Enhancer();
        // 2.设置父类
        enhancer.setSuperclass(target.getClass());
        // 3.设置回调函数
        enhancer.setCallback(this);
        // 4.创建子类对象，即代理对象
        return enhancer.create();
    }
}

4、客户端

public class Client {
    public static void main(String[] args) {
        ProxyFactory proxyFactory = new ProxyFactory(new JackyCheung());
        JackyCheung proxyInstance = (JackyCheung) proxyFactory.getProxyInstance();
        proxyInstance.act();
        proxyInstance.sing();
    }
}

8 相关链接

avatar
文章
阅读
粉丝
