如何使用 Echarts 和 SVG文件写大屏地图

如何使用 Echarts 和 SVG文件写大屏地图

契机

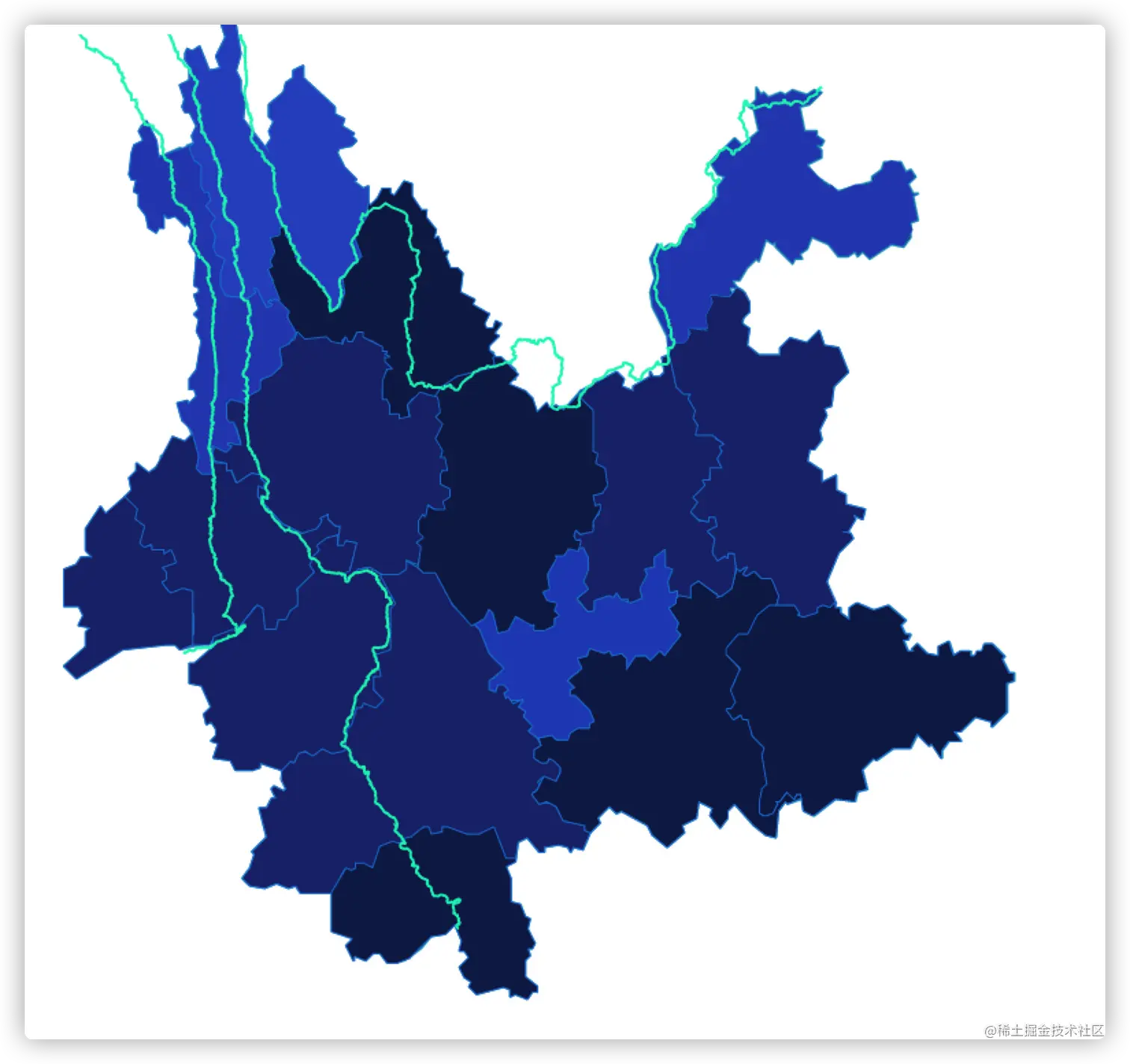

最近公司要做一个政务大屏项目,由于在员工竞优大会上表(jing)现(chui)良(niu)好(b)的我说希望未来能做一个大屏项目,于是这个任务自然交到我头上(需求来得真快),当我拿到图的时候发现地图上有定制化的元素,就是下面图中的三条河流


如果想要使用 GeoJSON 的方式,那就必须知道三条河流的坐标系才行,可是 UI 小姐姐说需求方给的河流就是个图层,她只贴到地图上而已,并没有坐标方面的数据。

我需要根据 SVG将地图渲染出来。并添加一些额外的元素。

于是便有了这篇文章。

纯当是一次实践记录。

选择正确的地图组件

原先我们的地图则只能使用 GeoJSON 格式来作为底图进行描绘,Echarts 从最新的第5版本开始支持地理坐标系(geo)和地图系列(map series)中使用 SVG 作为底图。

地理坐标系跟地图系列的最大不同可能就是绘制散点图、线集的,这点在官方网站上是有写的

如果要实现点数据或者线数据的可视化,可以使用在地理坐标系组件上的散点图线图

当然,我们学习 Echarts 不可能干啃API,自然需要结合生动的例子,这里就用官方的示例庖丁解牛散点图来作为两者的区别所在,通过官方的配置项我们可以看到配置是不同的

        series: [{
            name: 'French Beef Cuts',//庖丁解牛配的是地图系列
            type: 'map',
            map: 'Beef_cuts_France',
            ...
        }]
复制代码
        geo: {
            tooltip: {
                show: true
            },
            map: 'iceland_svg',//散点图配的是地图坐标系
           ...
        },
复制代码

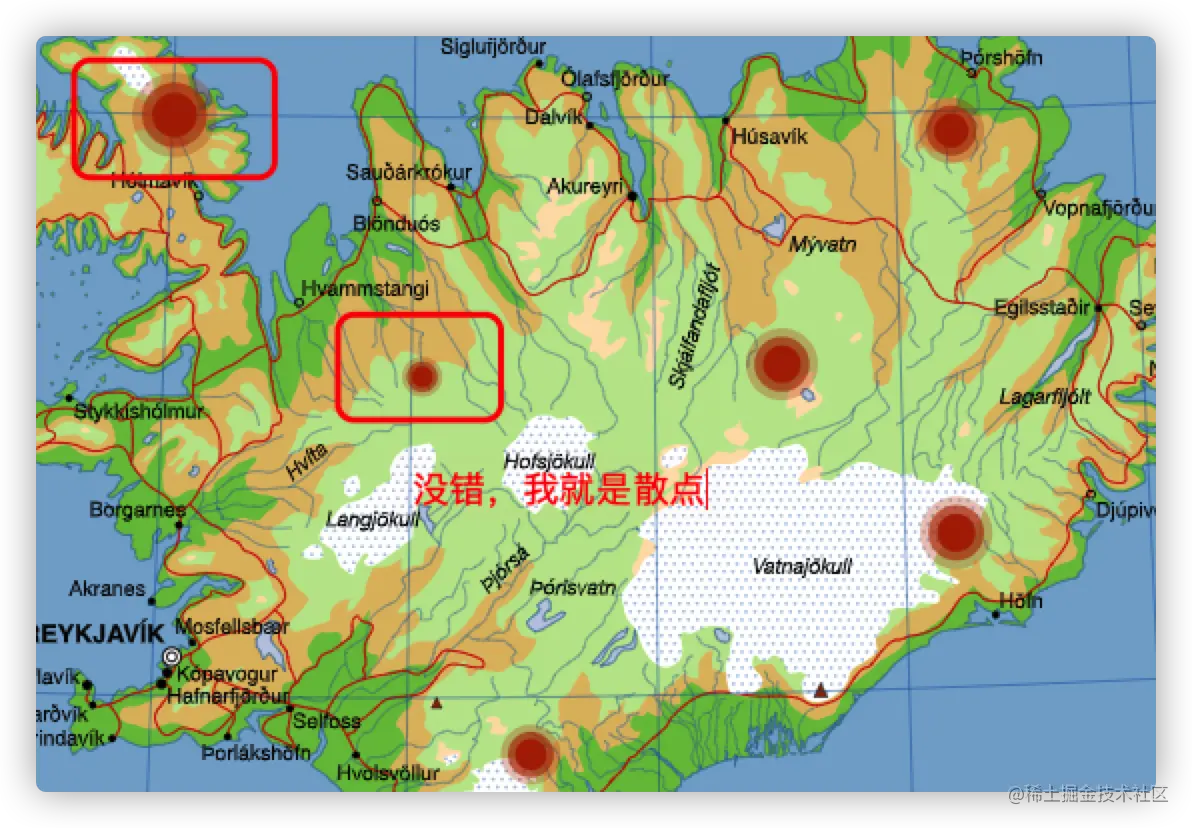

视觉上的不同自然就是散点了,散点长这样


由于我们的项目需要加很多散点,所以我们自然要选择geo组件。

具名元素

什么是具名元素呢?就是有名字的 SVG 元素。

如果我们希望跟 SVG 元素做交互,则需要先标记这些元素,标记非常简单,就是给它加一个 name 属性。比如我们拿到 SVG 文件后,可以在 path 上加上名称属性name="named_rect",那么这个 path 就是具名元素。

加了名字的元素跟没有名字的元素有非常大的区别,一旦加上名字,就可以拥有高亮、淡入淡出、文字标注、提示框等交互功能,作为例子,以下放官方给的例子

<svg xmlns="http://www.w3.org/2000/svg" version="1.2" fill-rule="evenodd" xml:space="preserve">
    <path name="named_rect" d="M 0,0 L 0,100 100,100 100,0 Z" fill="#765" />
    <path d="M 150,0 L 150,100 250,100 250,0 Z" fill="#567" />
</svg>
复制代码

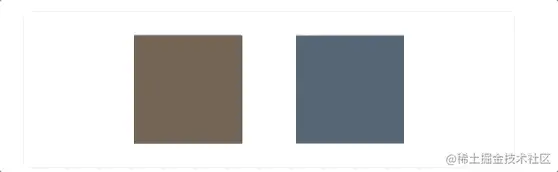

Sep-18-2021 16-22-55.gif

左边的矩形由于加了 name,就自动拥有 hover 时高亮的效果,而右边的则没有。

而且加了 name 后的具名元素还可以在 Echarts 的 options 中配置geo.regions以做特定的配置效果,这个配置效果会跟我们起的 name 做匹配。

option = {
    geo: {
        map: 'some_svg',
        regions: [{
            name: 'element_name_1',//这里跟 svg 源文件中的 name做匹配
            itemStyle: { ... }
        },
    }
};
复制代码

注意:

  • 只有这些 SVG 元素可以被命名: rectcirclelineellipsepolygonpolylinepathtexttspang
  • 支持多个元素以相同的名称命名,这样它们能被同时高亮、选中。

实战开始吧!

下面我将使用slice作为底图,这个文件是UI 小姐姐通过 figma 导出来给到我的。

我们的目标是使用此文件配合 Echarts 在浏览器上描绘地图,并做一些简单的交互效果来熟悉 Echarts 的配置项。

给 path 加上具名元素

拿到SVG文件后,我们需要使用 Chrome打开它, 使用 vscode 打开后的 SVG 是一串 XML 标签,而 Chrome 打开后会自动解析(就跟解析 HTML一样),并且渲染出效果来。

每个 SVG矢量文件本质上是很多定义好的线和形状来创建的图形,里面最常用的可能是 path 路径标签,而且它是最强大的一个,可以通过它创建各种线条、曲线、弧形等等。

我们在浏览器中打开F12开发者工具,并且选择小箭头对准渲染出来的图片,就可以看到某块区域的 path


现在已经很清楚了,整块底图都是用大量的 path 进行描绘的,而 path 的形状是通过属性 d 来定义的。

我们不关心 d 属性是怎样写出来的,现在要做的,就是在 SVG 源文件中给对应的path 加上 name 属性。

<path name="昭通市"  d="M480.832 ..."
复制代码

基本用法

接着我们需要在框架中使用Echarts 了,这里选用 React作为 UI 框架,这里是基本结构

import React, { useEffect } from 'react';
import * as echarts from 'echarts';
import jQuery from 'jquery';
window.$ = jQuery;

export const Middle = () => {
  //创建 map 的函数,在里面写 Echarts 的配置项
  const createMap = id => {};
  useEffect(() => {
    createMap('map');
  }, []);
  return <div id='map' />;
};
复制代码

接着我们在createMap这个函数中使用 Echarts,这里是SVG 作为底图的写法

  const createMap = id => {
    const myChart = echarts.init(document.getElementById(id)!);
    //$.get()里写你的SVG 文件路径
    $.get('/slice.svg', function (svg) {
      //首先向 echarts 注册 SVG 字符串或解析过的 SVG DOM
      echarts.registerMap('map', { svg: svg });
      var option = {
        toolTip: {},
        //开启地理坐标系组件。地理坐标系组件用于地图的绘制,支持在地理坐标系上绘制散点图,线集。
        geo: {
          map: 'map', //这里写注册过的map 名字
        },
      };
      myChart.setOption(option);
    });
  };
复制代码

现在打开浏览看可以查看到效果了,不出意外的话,你可以看到这样的效果

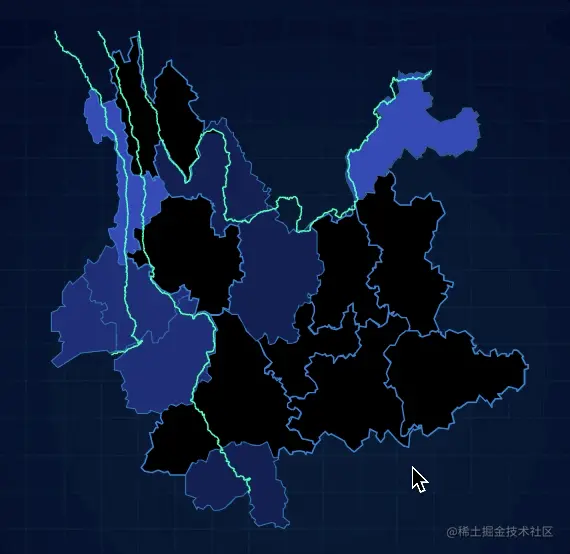

Sep-18-2021 17-54-21.gif

由于我只给一个path 添加name,所以只有这一个元素会移动时高亮。

给地图加上文字

上面的效果是 hover 时看到文字(即我们设置的 name)。如果想不 hover 也能看到文字,有两种方式可以加:

  • SVG 源文件中加 text 标签
  • Echarts 中配置

SVG 源文件中加就比较基础了,需要我们写 xml 标签,比如这样

<text xml:space="preserve" style="font-size:14px;font-style:normal;font-variant:normal;font-weight:bold;font-stretch:normal;text-align:center;text-anchor:middle;fill:rgba(61,215,255,55%);fill-opacity:1;stroke:none;font-family:DejaVu Sans;-inkscape-font-specification:Bitstream Vera Sans Bold" x="128.21919" y="112.48651" id="text3831" transform="matrix(0.99999776,-0.00211681,0.00211681,0.99999776,0,0)">
<tspan sodipodi:role="line" x="550.59958" y="160.12965" id="tspan38351">
昭通市</tspan>
</text>
复制代码

这是我在SVG 源文件里面写的,缺点是要找 x 点和 y 点,然后写在对应的 x 属性和 y 属性中。

更简单的方法是直接用 Echarts 的配置项option.geo 自动加上标注文字。

        geo: {
          map: 'map', //这里写注册过的map 名字
          //文字标注的配置
          label: {
            show: true,//显示
            color: 'rgba(61, 215, 255, 0.55)',//颜色
          },
        },
复制代码

我在这里选择的方式是在源文件中写 text 标签,因为需要还原设计稿,统一的配置无法满足我的要求,具体看需求就行。

我加好 name 跟 text 的文件在这:map

高亮强调emphasis

默认的高亮无法满足我们的要求,所以我们可以通过emphasis来配置高亮的效果

        geo: {
         ...
          emphasis: {
            focus: 'none', //高亮时聚焦自己
            itemStyle: {
              areaColor: '#2080D7',
              borderColor: '#2B91B7', //地图区域的颜色。
              borderWidth: 2,
              opacity: 1,
              shadowColor: 'rgba(74, 188, 251, 0.4)',
              shadowBlur: 3,
              shadowOffsetX: 3,
              shadowOffsetY: 3,
            },
            label: {
              show: false, //高亮时文字不要出现
            },
          },
        },
复制代码

具体配置都是查的官方文档,geo.emphasis

现在的效果是这样的

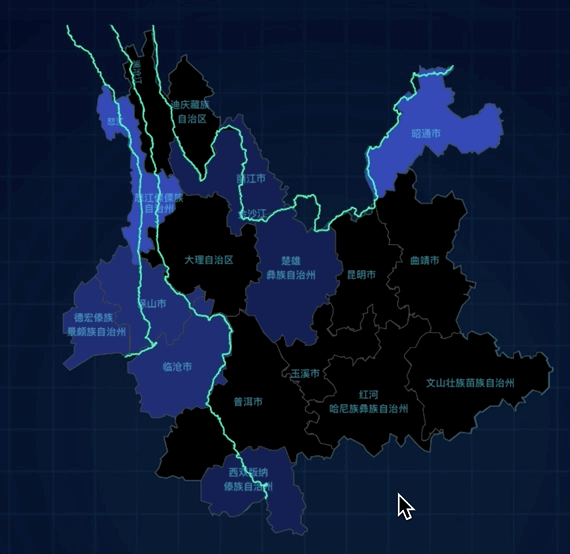

Sep-19-2021 12-00-25.gif

地域分块regions自定义样式

如果想要统一设置样式,可以使用 geo.itemStyle配置

          //统一样式配置
          itemStyle: {
            areaColor: '#1C3079',
            borderColor: '#2ab8ff',
          },
复制代码

如果需要分块定制配置,就需要使用geo.regions这个配置项。

            //单独定制的区块设置
            regions: [
              {
                name: '昭通市',
                itemStyle: {
                  areaColor: 'rgba(44, 76, 187, 1)',
                },
              },
              {
                name: '玉溪市',
                itemStyle: {
                  areaColor: 'rgba(44, 76, 187, 1)',
                },
              },
              {
                name: '怒江傈傈族自治州',
                itemStyle: {
                  areaColor: 'rgba(44, 76, 187, 1)',
                },
              },
              {
                name: '迪庆藏族自治区',
                itemStyle: {
                  areaColor: 'rgba(44, 76, 187, 1)',
                },
              },
              {
                name: '楚雄彝族自治州',
                itemStyle: {
                  areaColor: 'rgba(16, 34, 84, 1)',
                },
              },
              {
                name: '红河哈尼族彝族自治州',
                itemStyle: {
                  areaColor: 'rgba(16, 34, 84, 1)',
                },
              },
              {
                name: '丽江市',
                itemStyle: {
                  areaColor: 'rgba(16, 34, 84, 1)',
                },
              },
            ],
复制代码

目前我们分别有geo.regions.itemStyle、geo.itemStyle、geo.emphasis.itemStyle,他们分别可以定制化地区的样式、全局统一样式和高亮时的样式,API 颗粒度的划分非常精细,只需要到对应的父级配置项查询即可。


layout布局

如果希望整个地图能够尽量占满我们设定好的div 的宽高,就需要在 geo 中配置以下内容,以填充Echarts 容器。

  layoutSize: '100%', //布局尺寸
  layoutCenter: ['50%', '50%'], //布局位置
复制代码

series系列

series 是 Echarts 中最重要的属性,几乎配置任何图表都离不开它,通过 series 的 type 属性,我们可以定制诸如折线 line、柱状图 bar、饼图 pie、散点气泡图scatter等等特效效果。

我的项目中需要使用到series-effectScatter(带有涟漪效果的散点图)和series-scatter(散点气泡图),具体 API 可以通过option查看,这里我就直接贴代码

    const mapData = [
      {
        name: '古水水电站1',//数据名称,对应 option.tooltip.formatter
        value: [190, 215],//坐标
      },
      {
        name: '红色水电站8',
        value: [366, 260],
      },
      {
        name: '红色水电站9',
        value: [436, 270],
      },
      {
        name: '红色水电站10',
        value: [470, 500],
      },
      {
        name: '红色水电站11',
        value: [520, 310],
      },
    ];
复制代码
      var option = {
        //全局开启提示框的样式配置,这里如果配置,有几率下面所有散点图不会出现提示框。
        tooltip: {
          show: true,//开启全局提示框
          formatter: '{b}',//格式化,选择显示数据名称
          backgroundColor: 'rgba(7, 26, 55, 0.8)',
          borderColor: '#3DD7FF',
          borderWidth: 1,
          padding: [3, 5, 3, 5],
          textStyle: {
            color: 'white',
          },
        },
        ...
        series: [
          {
            //带有涟漪特效动画的散点(气泡)图
            type: 'effectScatter',
            coordinateSystem: 'geo', //该系列使用的坐标系
            tooltip: {
              show: false,//这个系列不要提示框
            },
            //涟漪特效相关配置。
            rippleEffect: {
              brushType: 'stroke', //波纹的绘制方式 一笔一笔
              scale: 4,
            },
            showEffectOn: 'render', //绘制完成后显示特效 'emphasis' 高亮(hover)的时候显示特效
            symbol: 'circle', //涟漪特效的标记图形
            symbolSize: [8, 5], //图形尺寸 宽 高
            zlevel: 1, //优先级
            //图形样式
            itemStyle: {
              color: 'yellow',
            },
            //系列中的数据内容数组。数组项通常为具体的数据项。
            data: mapData.map(item => item.value),
          },
          {
            //系列类型 散点(气泡)图。
            type: 'scatter',
            coordinateSystem: 'geo',
            tooltip: {
              show: true,//这个系列要提示框
            },
            symbol: 'pin',
            emphasis: {
              scale: true,
            },
            symbolSize: [30, 33],
            symbolOffset: [0, -5],
            zlevel: 20,
            itemStyle: {
              color: 'red',
            },
            data: mapData,
          },
        ],
      };
复制代码

这样效果就大概有了

Sep-19-2021 23-43-38-2066285.gif

获取坐标轴

上面的 mapData 中的 value,在这个项目中表示坐标轴(具体看 data 的配置,也可以是数据),但是我们并不知道坐标轴是多少,如果挨个试太浪费时间,还好 Echarts 提供给我们 API,我们可以通过监听事件来获取坐标

 //获取 svg 底图的坐标
    myChart.getZr().on('click', function (params) {
      var pixelPoint = [params.offsetX, params.offsetY];
      var dataPoint = myChart.convertFromPixel({ geoIndex: 0 }, pixelPoint);
      // 在 SVG 上点击时,坐标会被打印。
      // 这些坐标可以在 `series.data` 里使用。
      console.log(dataPoint);
    });
复制代码

事件

如果要对 SVG 元素进行操作,可以指定事件

// 'name1' 是一个 SVG 元素的名字。
myChart.on('click', { geoIndex: 0, name: 'name1' }, function (params) {
    console.log(params);
});
复制代码

如果想要对series 中诸如 type 为 scatter 的散点图绑定点击事件,则可以这样写

myChart.on('click', 'series.scatter', function (params: any) {
     console.log(params);
});
复制代码

每个项目都少不了自适应,如果想要 Echarts 的地图自适应,则需要监听 window 的 resize 事件,然后调用 Echarts 实例的 resize 方法

window.addEventListener('resize', () => {
     myChart?.resize();
});
复制代码

目前我的项目只需要用到这三个事件API,还有更多定制化的事件,可按需查文档echarts-event

结束语

以上的记录只是项目的一个基本结构,不代表最终项目品质。基于上面的结构,我们已经能够在 SVG 地图上做出非常多样的样式效果和定制服务了。

如果觉得自己配置比较麻烦的话,可以参考这个网站makeapie,找别人写好的案例,copy一下配置项即可。

最后推广一下本人长期维护的 github 博客

1.从学习到总结,记录前端重要知识点,涉及 Javascript 深入、HTTP 协议、数据结构和算法、浏览器原理、ES6、前端技巧等内容。

2.在 README 中有目录可对应查找相关知识点。

如果对您有帮助,欢迎star、follow。

地址在这里

enjoy!!
