Vue+Echarts企业级大屏项目适配方案

2022-06-06 问题回复

关于项目源码

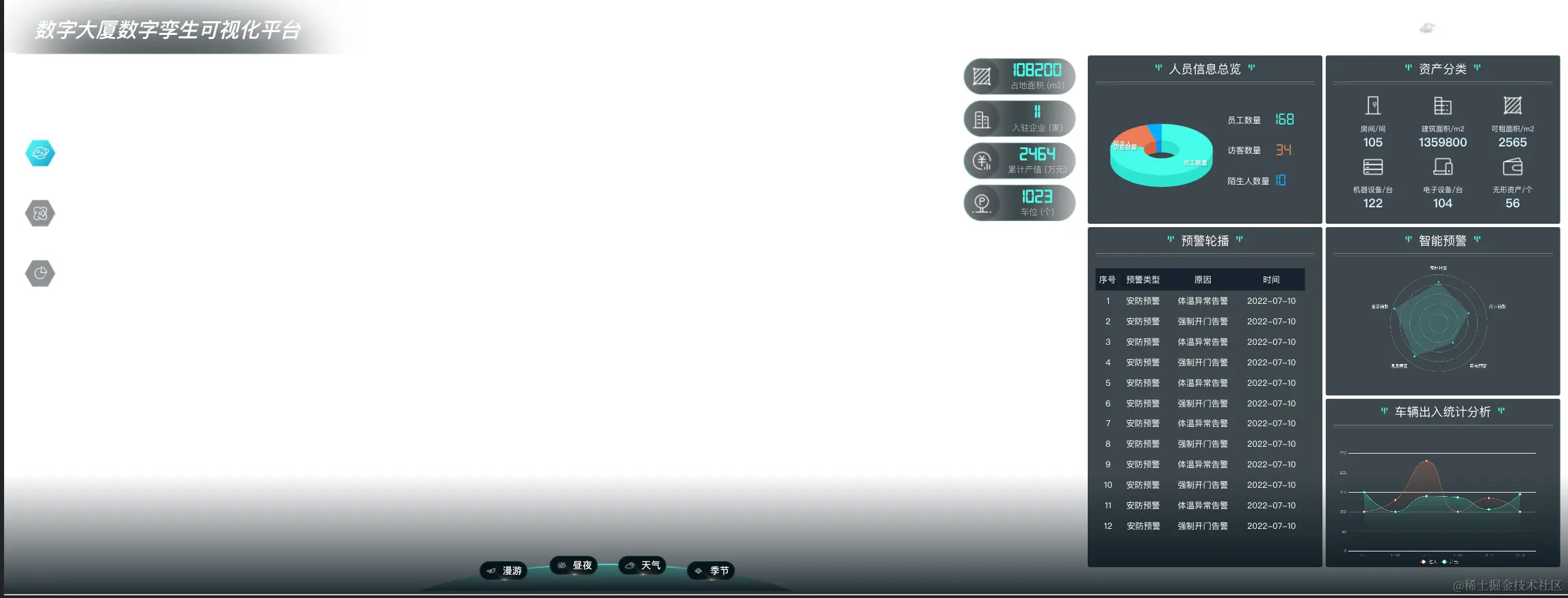

评论区看到有很多小伙伴要源码的,这里可以给出一个我自己写的demo,比较简单,里面有基本样式,分辨率是5200*1976,小伙伴们记得给个star,效果图如下


项目地址:github.com/Hbuilderx/s…

关于兼容性问题

看到很多小伙伴出现了各种各样的兼容性问题,这里大概率是兼容性问题,下面是我的工程配置,版本比较老 注意package.jsonvue-cli、vuesasssass-loader的版本


{
  "name": "chongqing-building-pc",
  "version": "0.1.0",
  "private": true,
  "scripts": {
    "serve": "vue-cli-service serve",
    "build": "vue-cli-service build"
  },
  "dependencies": {
    "axios": "^0.25.0",
    "bus-front": "^0.5.29",
    "core-js": "^3.6.5",
    "echarts": "^5.1.2",
    "element-resize-detector": "^1.2.3",
    "element-ui": "^2.15.5",
    "highcharts": "^9.3.2",
    "lodash": "^4.17.21",
    "pubsub-js": "^1.9.4",
    "vue": "^2.6.11",
    "vue-router": "^3.2.0",
    "vuex": "^3.4.0"
  },
  "devDependencies": {
    "@vue/cli-plugin-babel": "~4.5.0",
    "@vue/cli-plugin-router": "~4.5.0",
    "@vue/cli-plugin-vuex": "~4.5.0",
    "@vue/cli-service": "~4.5.0",
    "mockjs": "^1.1.0",
    "sass": "^1.26.5",
    "sass-loader": "^8.0.2",
    "vue-template-compiler": "^2.6.11"
  },
  "browserslist": [
    "> 1%",
    "last 2 versions",
    "not dead"
  ]
}
复制代码

关于大分辨率尺寸调试的问题

有时候我们开发大屏,分辨率可能很大,比如6000*32005200*20003840*2160等6k、5k、4k屏幕时,如果自己的显示器分辨率不够,又申请不到合适的显示器时,可以使用谷歌浏览器模拟一个,具体操作如下

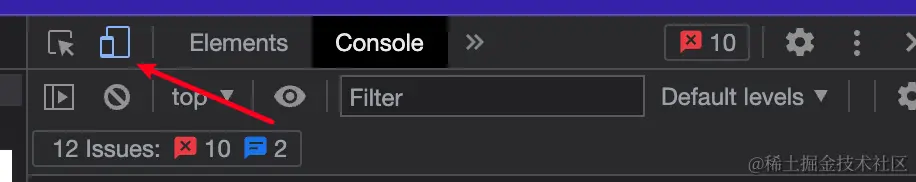

1.打开控制台,点击设备按钮


2.选择自定义设备

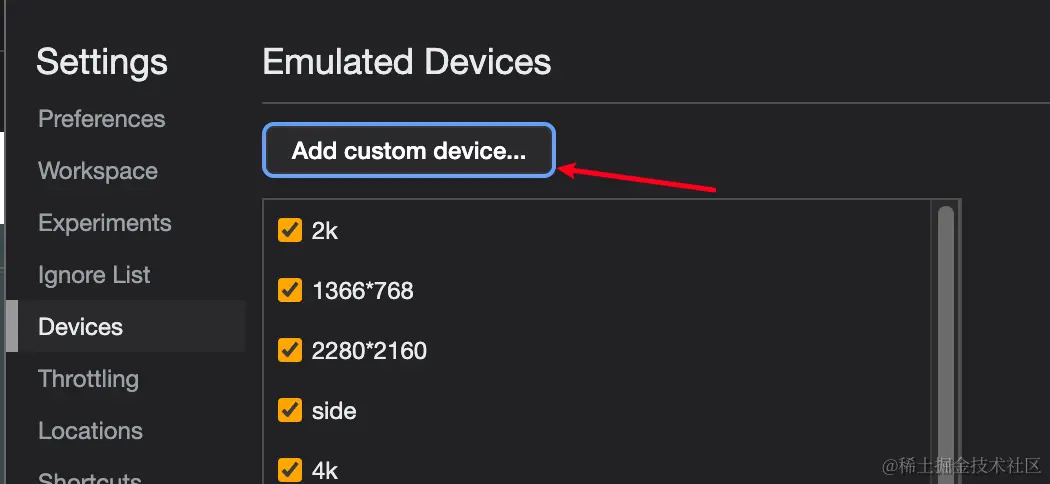

3.选择Add custom device...

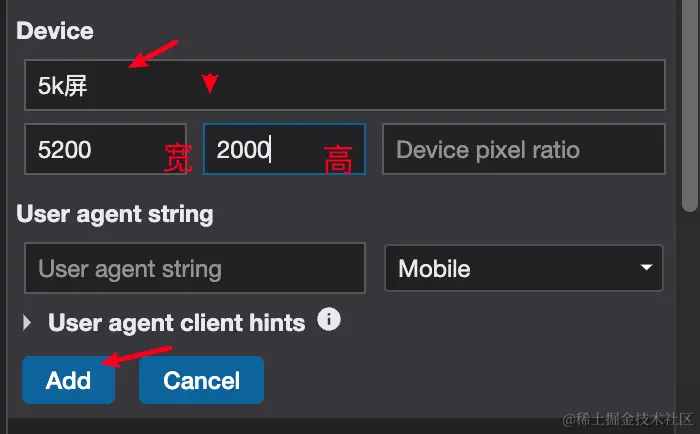

4.输入设备参数

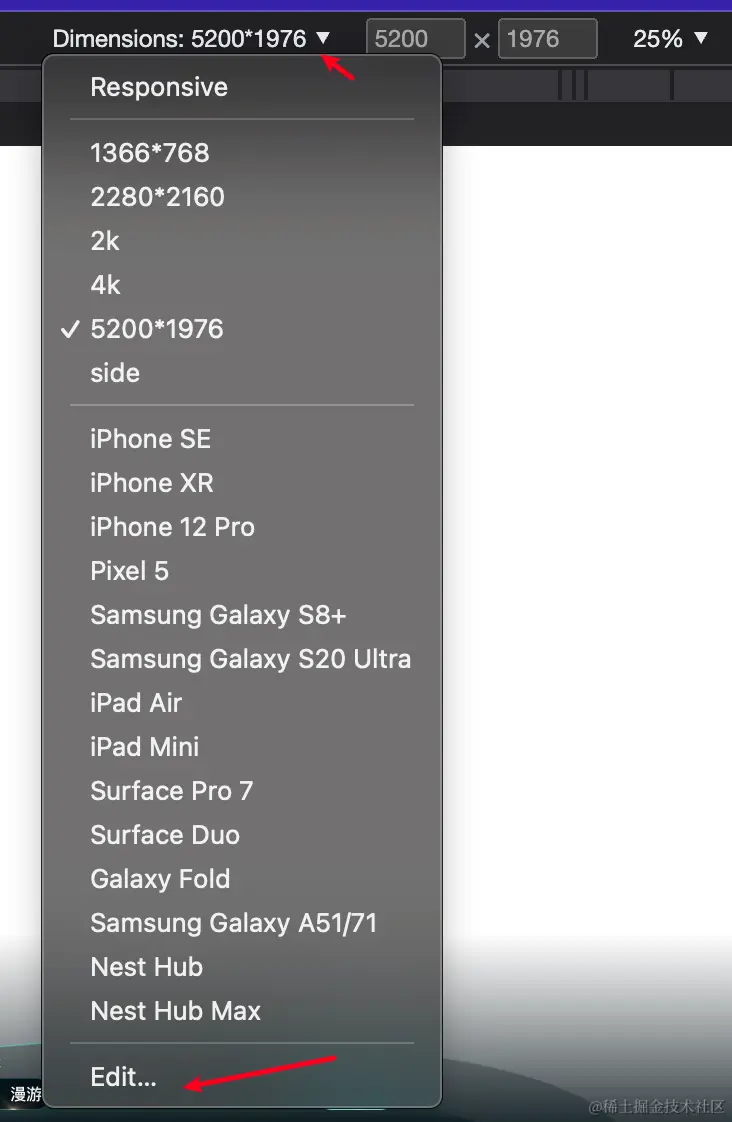

4.然后就可以选择设备列表了


前言

在做公司做了很多大屏的项目之后,针对于屏幕适配,说实话有很多解决方案,例如媒体查询、scale缩放、Rem、vw等等,但每种方案都有其特定的使用场景,面对不同的项目,我们首先考虑的不是哪种方案最好,而是最合适。

总结了我司做的大屏项目以后,我写了这篇大屏适配完全解决方案,希望对您有所帮助。

先看项目效果图

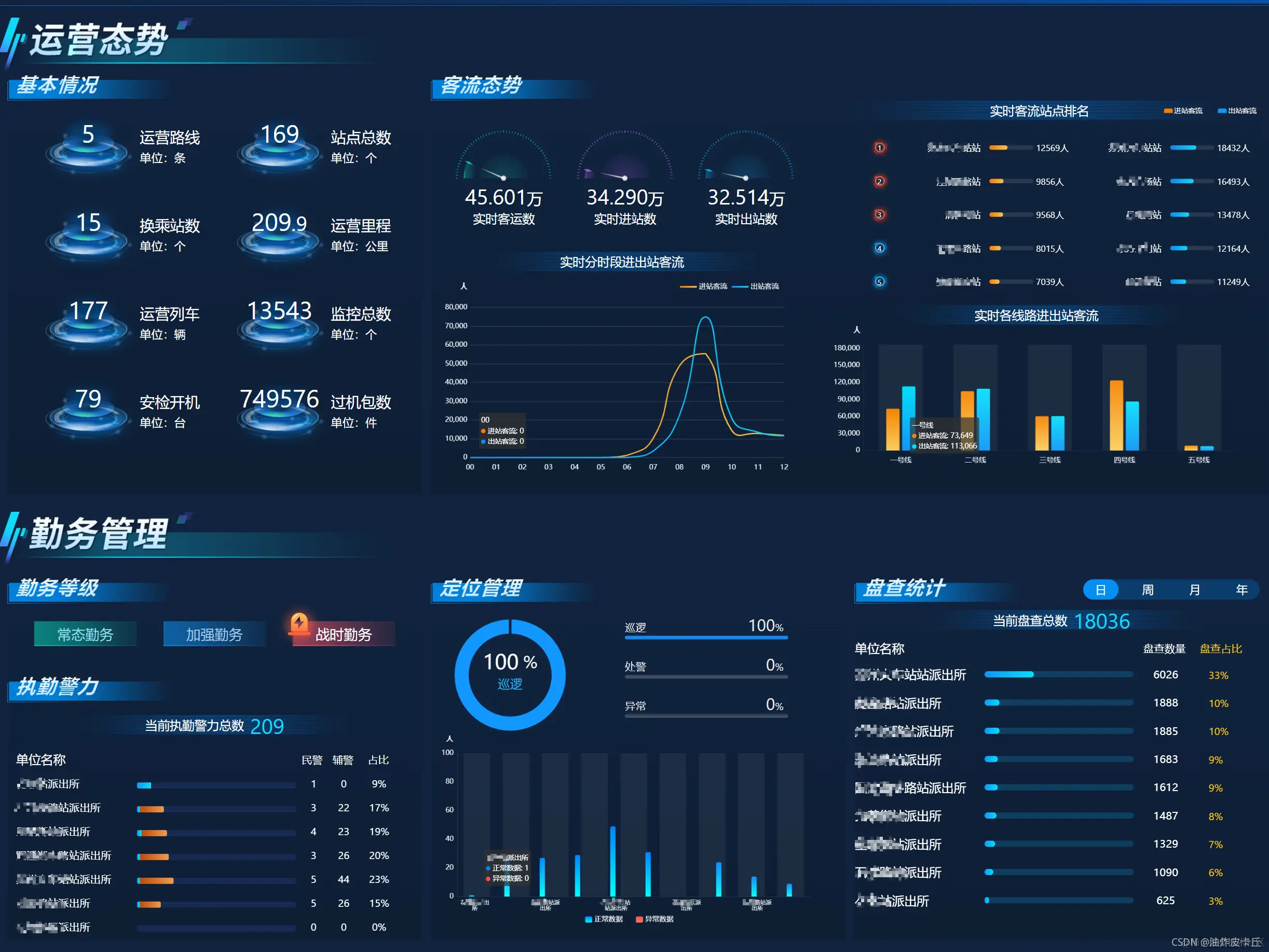

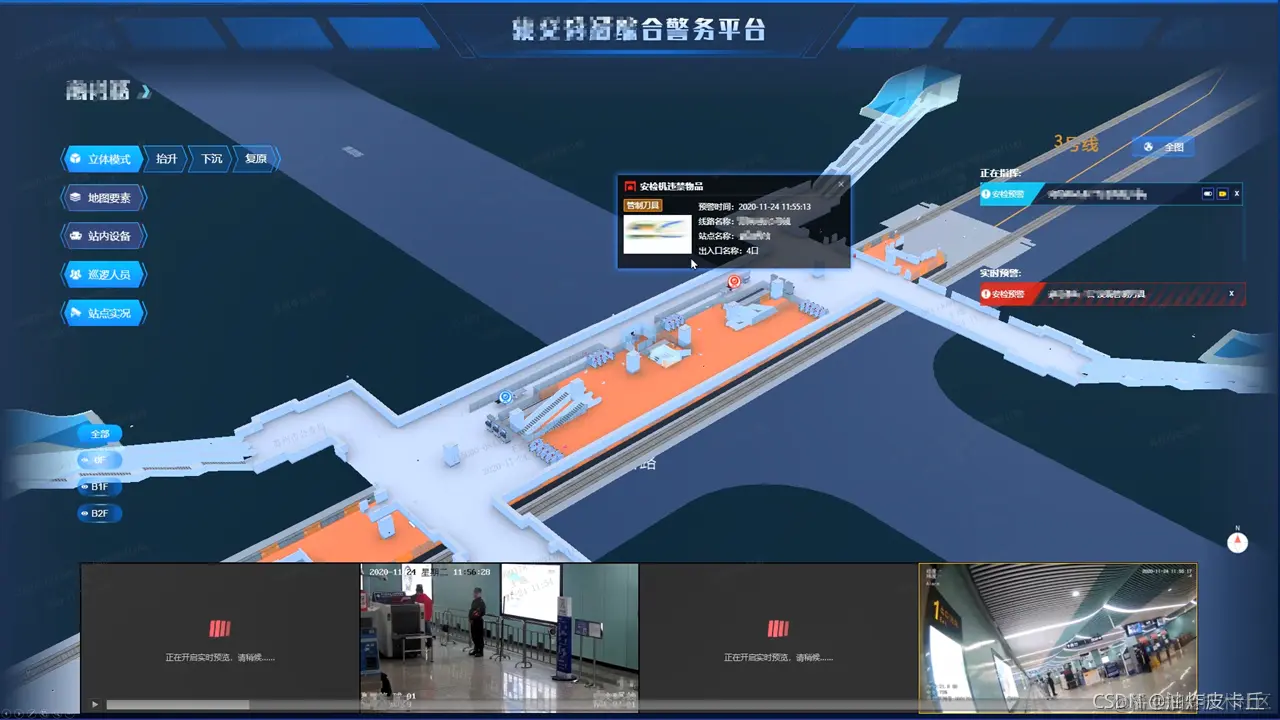

项目1:地铁三维可视化大屏系统

总分辨率为固定为9600*2160,分为左--中--右三块屏幕拼接而成, 不会适配过大过小的屏幕

左屏分辨率:2880*2160

​​

中屏分辨率:3840*2160

​​

右屏分辨率:2880*2160

​​

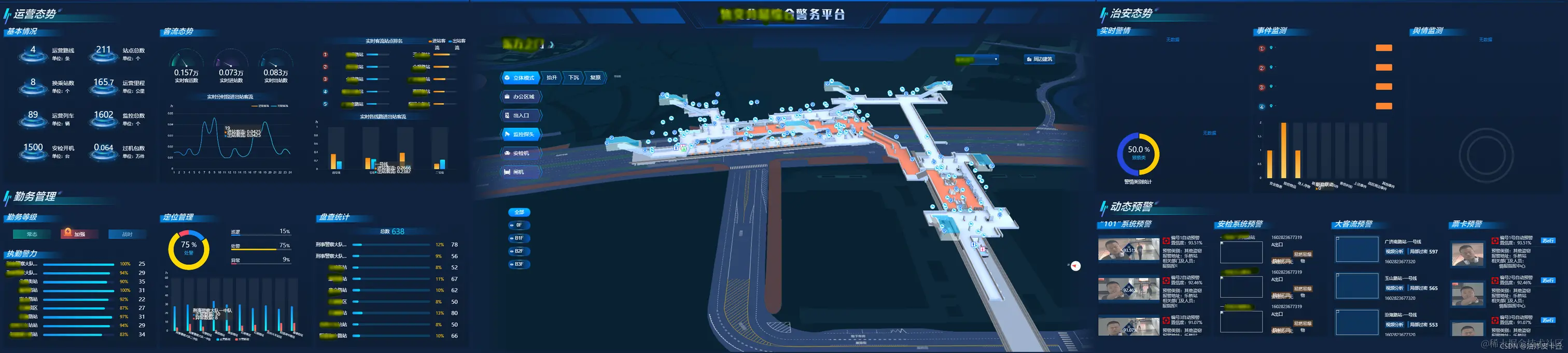

左中右拼接效果

​​

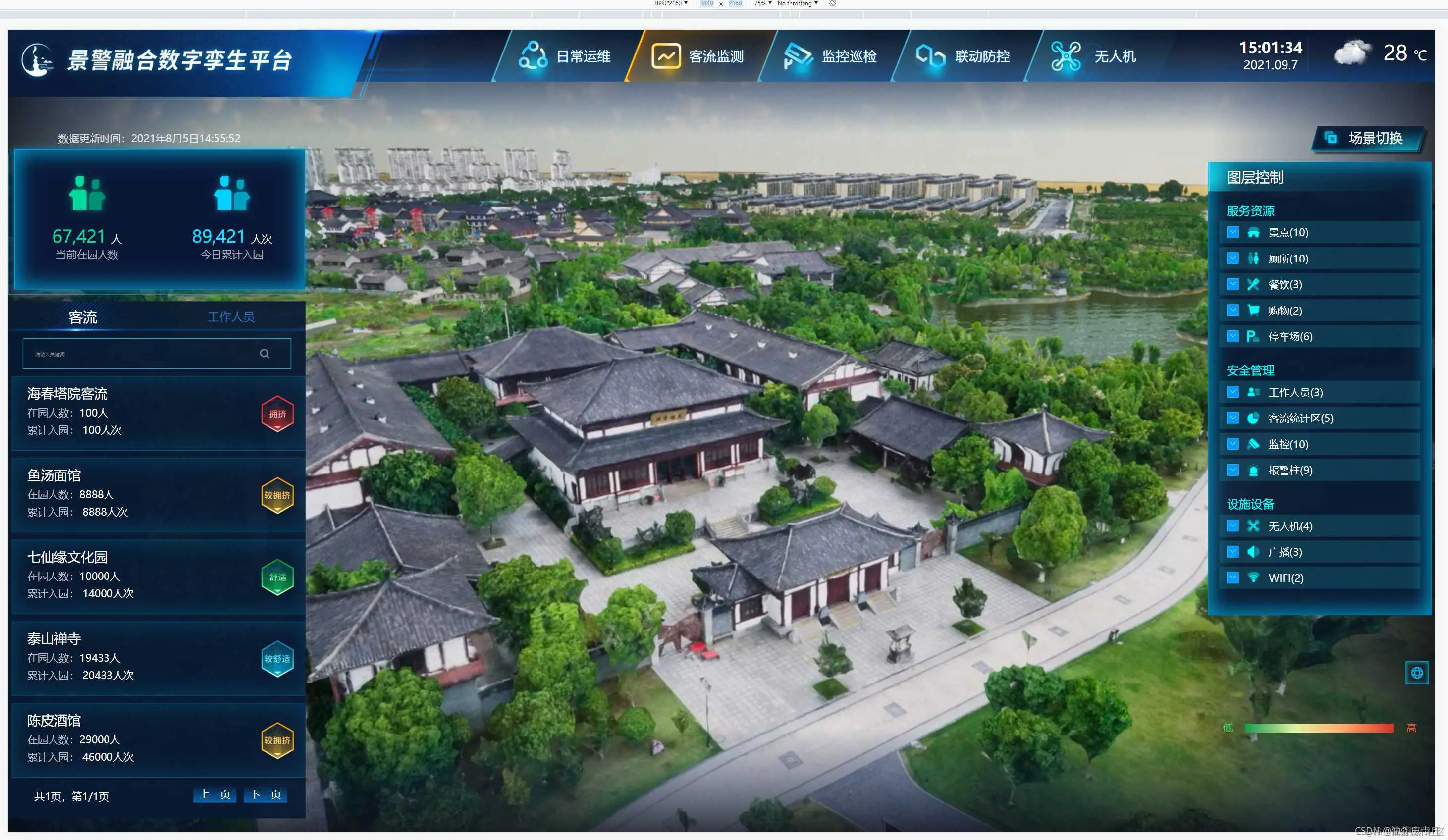

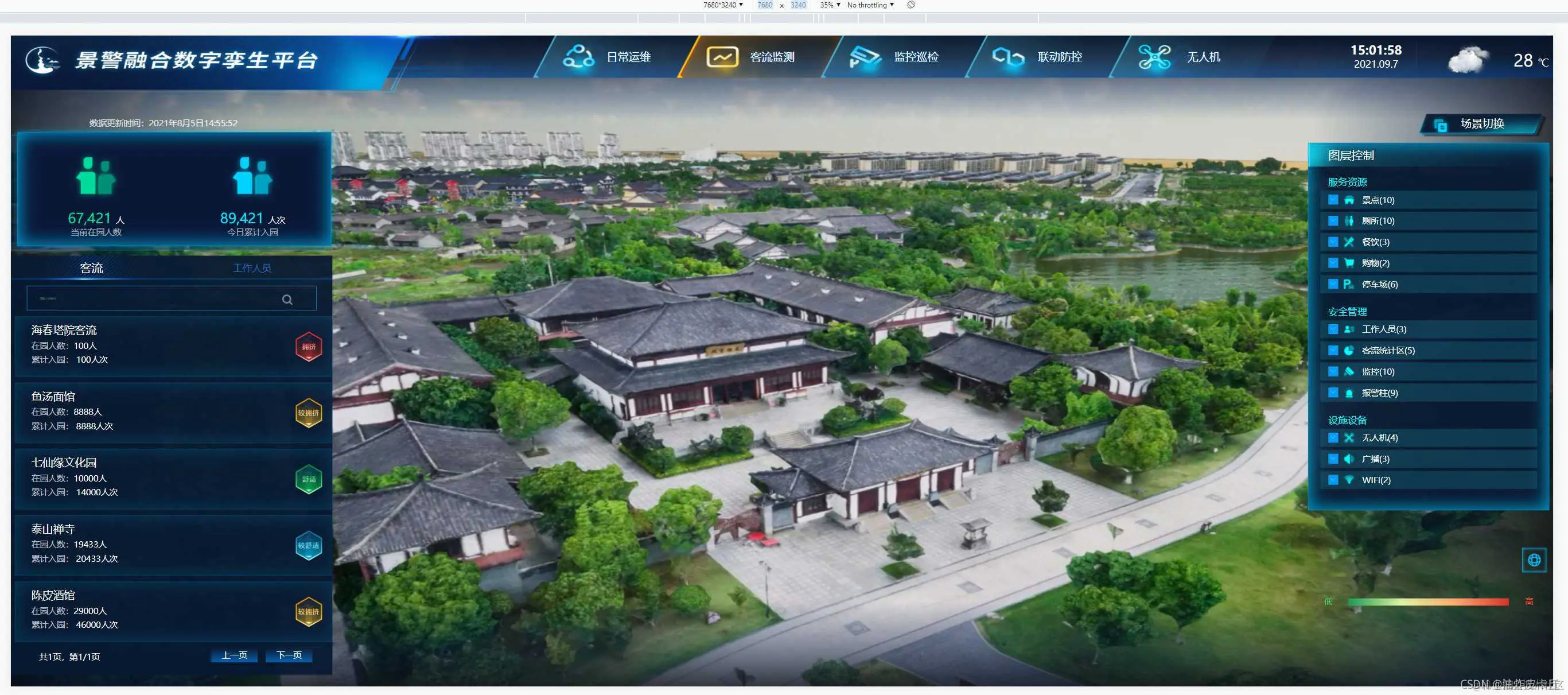

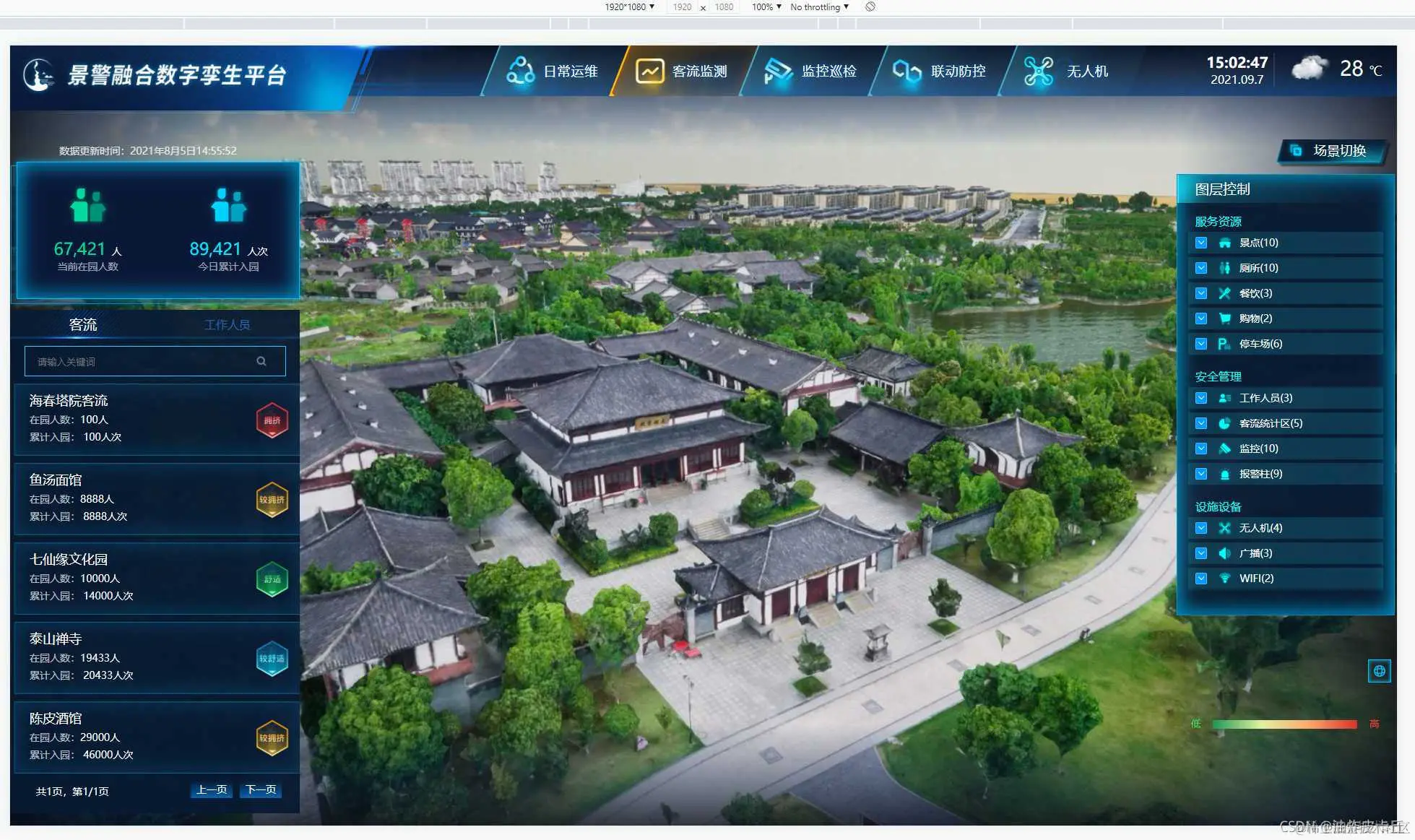

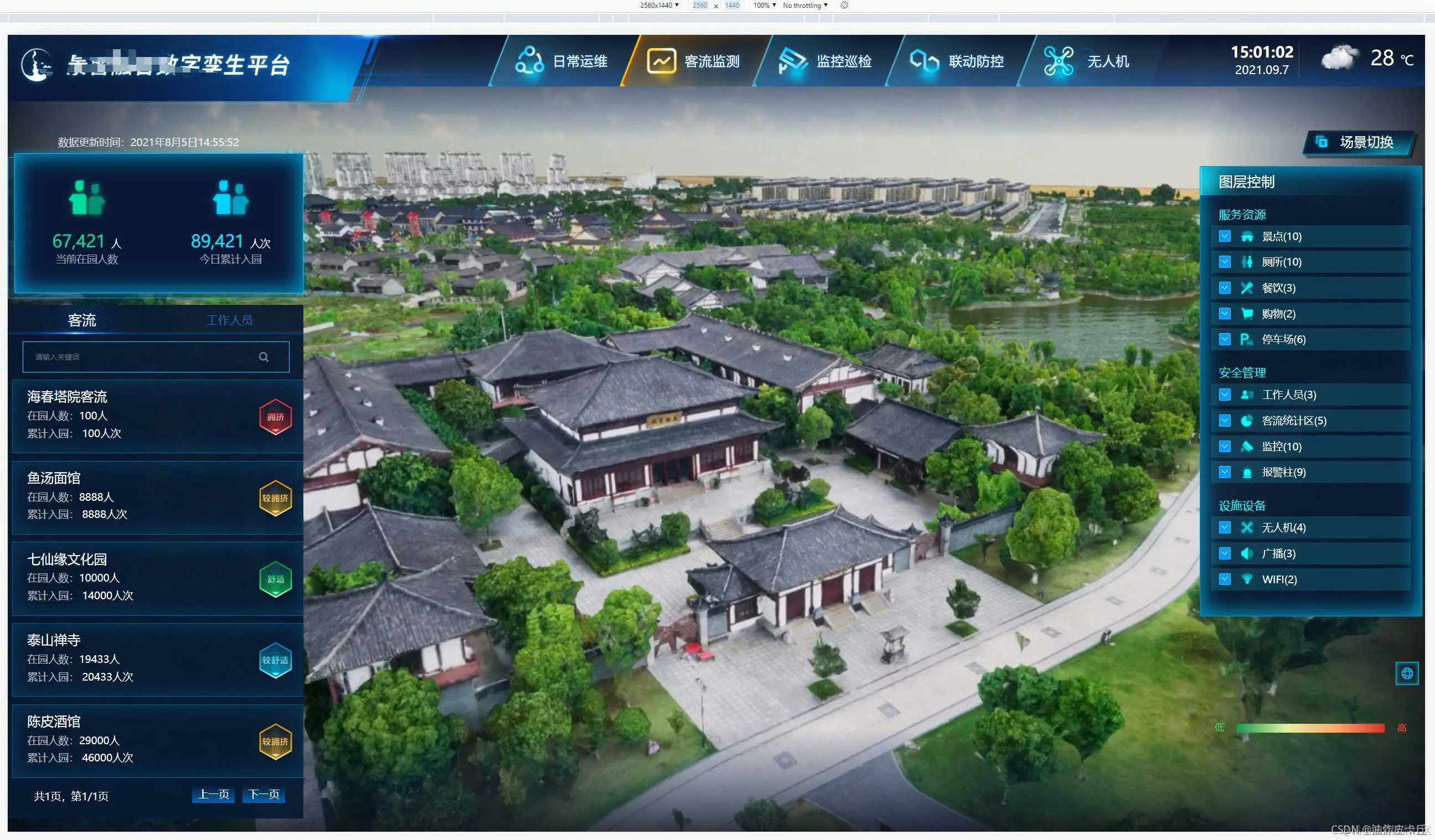

项目2:景区数字孪生平台

基础分辨率为1920*1080,要求向上向下能适配16:9的屏幕

1920*1080

​​

1280*720

​​

2560*1440

​​

3840*2160

​​

7480*3240

​​

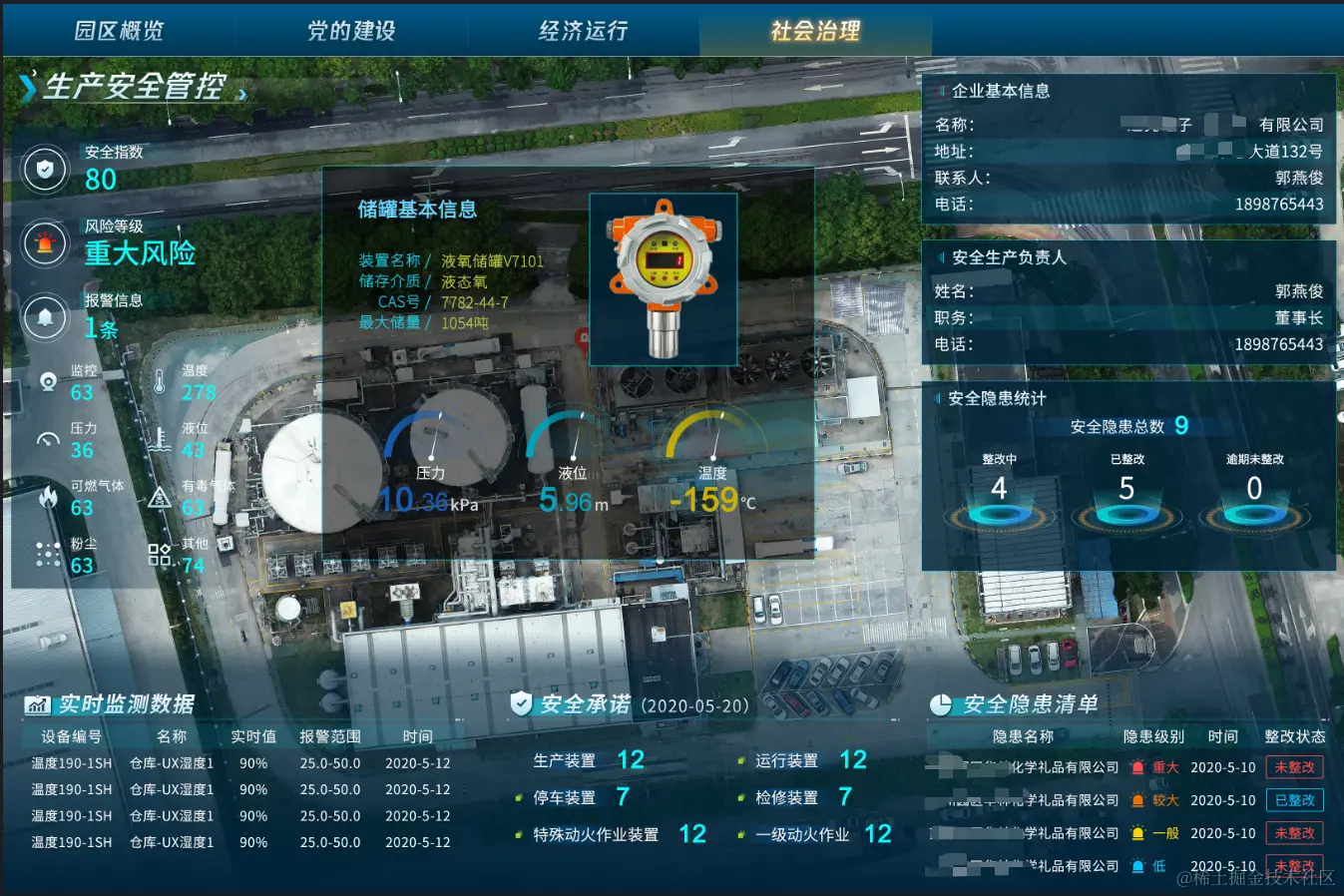

项目3:xxx园区态势感知平台

多个2880*2160拼接

2880*2160

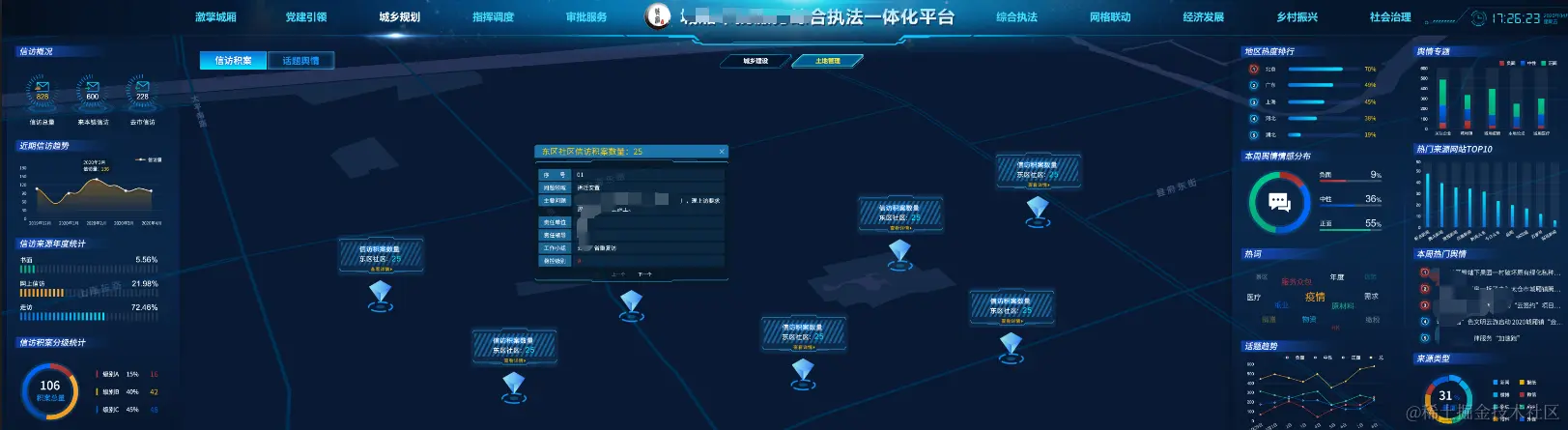

项目4: xxx综合执法平台

6000*2160


适配方案

适配方案不单单只是屏幕适配,包括里面的图标、DOM元素都要考虑到,下面分开来介绍

屏幕适配

vw和vh适配方案
  • 按照设计稿的尺寸,将px按比例计算转为vwvh
  • 转换公式如下
    假设设计稿尺寸为1920*1080(做之前一定问清楚UI设计稿的尺寸)

	即:
	网页宽度=1920px
	网页高度=1080px

	我们都知道
	网页宽度=100vw
	网页宽度=100vh

	所以,在1920x*1080px的屏幕分辨率下

	1920px = 100vw

	1080px = 100vh

	这样一来,以一个宽300px和200px的div来说,其作所占的宽高,以vw和vh为单位,计算方式如下:

	vwDiv = (300px / 1920px ) * 100vw
	vhDiv = (200px / 1080px ) * 100vh

	所以,就在1920*1080的屏幕分辨率下,计算出了单个div的宽高

	当屏幕放大或者缩小时,div还是以vw和vh作为宽高的,就会自动适应不同分辨率的屏幕
复制代码

所以,我们每次写css时转换一下就好了,但是用计算器很慢,所以,我们要借助scss的函数来帮我们计算

安装scss
npm install sass@1.26.5 sass-loader@8.0.2  --save
复制代码
封装计算工具函数
  • src/styles下新建一个utils.scss文件,定义好设计稿的宽度和高度两个变量
  • 在这里使用scss内置的math.div函数,定义两个vwvh的计算函数
  • 我们传入具体的像素值,其帮我们自动计算出vw和vh的值

util.scss

//使用scss的math函数,https://sass-lang.com/documentation/breaking-changes/slash-div
@use "sass:math"//默认设计稿的宽度
$designWidth:1920;
//默认设计稿的高度
$designHeight:1080;

//px转为vw的函数
@function vw($px) {
  @return math.div($px , $designWidth) * 100vw;
}

//px转为vh的函数
@function vh($px) {
  @return math.div($px , $designHeight) * 100vh;
}
复制代码
路径配置

我这里使用的是vue2.6和vue-cli3搭建的vue项目,所以,我只需要在vue.config.js里配置一下utils.scss的路径,就可以全局使用了

const path = require('path')

function resolve(dir) {
  return path.join(__dirname, dir)
}

module.exports={
	publicPath: '',
	configureWebpack: {
	  name: "app name",
	  resolve: {
	    alias: {
	      '@': resolve('src')
	    }
	  }
	},
	css:{
            //全局配置utils.scss,详细配置参考vue-cli官网
            loaderOptions:{
                sass:{
                     prependData:`@import "@/styles/utils.scss";`
                }
            }
	}
}
复制代码
在.vue文件中使用
<template>
	<div class="box">
	</div>
</template>

<script>
    export default{
        name: "Box",

    }
</script>

<style lang="scss" scoped="scoped">
    /*
     直接使用vw和vh函数,将像素值传进去,得到的就是具体的vw vh单位
     */

    .box{
        width: vw(300);
        height: vh(100);
        font-size: vh(16);
        background-color: black;
        margin-left: vw(10);
        margin-top: vh(10);
        border: vh(2) solid red;
    }

</style>
复制代码

动态DOM元素适配

有的时候可能不仅在.vue文件中使用,比如在js中动态创建的DOM元素

它可能是直接渲染到html里面的

let oDiv = document.createElement('div')
document.body.appendChild(oDiv)
复制代码

这样的话,我用了以下两种处理方式,来给创建的div设置样式

1.定义全局的class样式

scr/styles目录下新建一个global.scss文件,在main.js中引入

global.css

 .global-div{
        width: vw(300);
        height: vw(200);
        background-color: green;
    }


复制代码

main.js

import './styles/global.scss'
复制代码

使用时,给创建的div设置className


let oDiv = document.createElement('div')
oDiv.className = "global-div"
复制代码
2.定义js样式处理函数

这种处理方式和scss处理函数类似,只不过使用了纯js将px转为vw和vh

src/utils目录下新建一个styleUtil.js文件,内容如下

//定义设计稿的宽高
const designWidth = 1920;
const designHeight = 1080;

let styleUtil = {
    // px转vw
    px2vw: function (_px) {
        return _px * 100.0 / designWidth + 'vw';
    },
		// px转vh
    px2vh: function (_px) {
        return _px * 100.0 / designHeight + 'vh';
    },

};

export default styleUtil;
复制代码

使用时,单独设置宽高等属性

import styleUtil from "./src/utils/styleUtil.js"

let oDiv = document.createElement('div')
oDiv.style.width = styleUtil.px2vw(300)
oDiv.style.height = styleUtil.px2vh(200)
oDiv.style.margin = styleUtil.px2vh(20)
复制代码

不过这种使用方式有种弊端,就是屏幕尺寸发生变化后,需要手动刷新一下才能完成自适应调整

Echarts图表适配和封装

为何要封装?
  • 每种图表的option配置都有类似,每次都要在业务代码里重写,十分冗余
  • 在同一个项目中,各类图表设计十分相似,甚至是相同,没必要一直做重复工作
  • 可能有一些开发者忘记考虑echarts更新数据的特性,以及窗口缩放时的适应问题。这样导致数据更新了echarts视图却没有更新,窗口缩放引起echarts图形变形问题
封装后实现的效果
  • 业务数据和样式配置数据分离,我只需要传入业务数据就行了
  • 它的大小要完全由使用者决定
  • 不会因为缩放出现变形问题,而是能很好地自适应
  • 有时候某个图表的样式可能有点不一样,希望能保留自己配置样式的灵活性
  • 无论传入什么数据都能正确地更新视图
  • 如果我传入的数据为空,能展示一个空状态
封装的建议
  • 将所有的图表组件都放在components/Chart文件夹中
  • 每种图表单独新建一个文件夹,如components/Chart/PieChartcomponents/Chart/LineChart
  • 每种图表中都有一个默认的defaultOption.js配置文件
  • 图表的须有一个README.md文件
依赖项
  • "echarts": "^5.1.2",
  • "element-resize-detector": "^1.2.3",
  • "lodash": "^4.17.21",
具体封装,以饼图为例

<template>

	<h3 v-if="isSeriesEmpty">暂无数据</h3>

	<div v-else class="chart">

	</div>
</template>

<script>

import * as Echarts from "echarts"
import ResizeListener from "element-resize-detector";
import { merge, isEmpty } from "lodash";
import {basicOption} from "./defaultOption.js"
import {pieChartColor} from "./../color.js"

	export default{
            name: "PieChart",
            props: {
                // 正常的业务数据,对应echarts饼图配置中series[0].data
                seriesData: {
                  type: Array,
                  required: true,
                  default: () => [],
                },
                // 表示需要特殊定制的配置
                // 一般UI会规定一个统一的设计规范(比如颜色,字体,图例格式,位置等)
                // 但不排除某个图标会和设计规范不同,需要特殊定制样式,所以开放这个配置,增强灵活性
                extraOption: {
                  type: Object,
                  default: () => ({}),
                },
              },
              data() {
                return {
                  chart: null,
                };
              },

                computed:{
                        isSeriesEmpty() {
                          return (
                            isEmpty(this.seriesData) || this.seriesData.every((item) => !item.value)
                          );
                        },
                },


              watch: {
                seriesData: {
                  deep: true,
                  handler() {
                    this.updateChartView();
                  },
                },
              },

            mounted() {
                    this.chart = Echarts.init(this.$el);
                    this.updateChartView();
                    window.addEventListener("resize", this.handleWindowResize);
                    this.addChartResizeListener();
            },
            beforeDestroy() {
              window.removeEventListener("resize", this.handleWindowResize);
            },

            methods:{
                    /* 合并配置项和数据,对于需要自定义的配置项以及数据,使用merge函数将其合并为一个option */

                assembleDataToOption() {
                    // 这部分的图例formatter取决于UI要求,如果你的项目中不需要,就可以不写formatter
                    // 由于echarts版本的迭代,这里的写法也有稍许改变
                    const formatter = (name) => {
                            const total = this.seriesData.reduce((acc, cur) => acc + cur.value, 0);
                            const data = this.seriesData.find((item) => item.name === name) || {};
                            const percent = data.value
                                    ? `${Math.round((data.value / total) * 100)}%`
                                    : "0%";

                            return `${name} ${percent}`;
                    };

                    return merge(
                            {},
                            basicOption,
                            { color: pieChartColor },
                            {
                                    legend: { formatter },
                                    series: [{ data: this.seriesData }],
                            },
                            this.extraOption
                    );
                },
                    /**
                     * 对chart元素尺寸进行监听,当发生变化时同步更新echart视图
                     */
                    addChartResizeListener() {
                            const instance = ResizeListener({
                                strategy: "scroll",
                                callOnAdd: true,
                            });

                            instance.listenTo(this.$el, () => {
                                if (!this.chart) return;
                                this.chart.resize();
                            });
                    },

                    /**
                     * 更新echart视图
                     */
                    updateChartView() {
                        if (!this.chart) return;
                        const fullOption = this.assembleDataToOption();
                        this.chart.setOption(fullOption, true);
                    },

                    /**
                     * 当窗口缩放时,echart动态调整自身大小
                     */
                    handleWindowResize() {
                        if (!this.chart) return;
                        this.chart.resize();
                    },
            }
	}
</script>

<style scoped="scoped" lang="scss">
    .chart {
        width: 100%;
        height: 100%;
    }
</style>
复制代码
图表宽高自适应

这里直接设置为100%,使用期父元素的宽高,这父元素可以直接使用我们封装的scss函数

.chart {
    width: 100%;
    height: 100%;
 }
复制代码
图表字体、间距等尺寸自适应
  • echarts的字体大小只支持具体数值(像素),不能用百分比或者vw等尺寸,一般字体不会去做自适应,如果需要的话,这里可以对字体写一个自适应的处理函数
  • 默认情况下,这里以你的设计稿是1920*1080为例,即网页宽度是1920px (做之前一定问清楚UI设计稿的尺寸)
  • 我把这个函数写在一个单独的工具文件dataUtil.js里面,在需要的时候调用
  • 其原理是计算出当前屏幕宽度和默认设计宽度的比值,将原始的尺寸乘以该值
  • 另外,其它echarts的配置项,比如间距、定位、边距也可以用该函数

dataUtil.js

/* Echarts图表字体、间距自适应 */
export const fitChartSize = (size,defalteWidth = 1920) => {
  let clientWidth = window.innerWidth||document.documentElement.clientWidth||document.body.clientWidth;
  if (!clientWidth) return size;
  let scale = (clientWidth / defalteWidth);
  return Number((size*scale).toFixed(3));
}
复制代码

我使用的是vue框架,可以将此函数挂载到原型上

import {fitChartSize} from '@src/utils/dataUtil.js'
Vue.prototype.fitChartFont = fitChartSize;
复制代码

这样你可以在.vue文件中直接使用this.fitChartSize()调用

封装后的图表具体使用
<template>
   /** 饼图的父元素 **/
  <div class="echart-pie-wrap">
   <pie-chart :series-data="dataList" :extra-option="extraOption"></pie-chart>
  </div>
</template>

<script>
import PieChart from "@/components/Chart/PieChart/PieChart.vue"
export default {
  components: {
    PieChart,
  },
  data() {
    return {
      dataList: [
        {
          name: "西瓜",
          value: 20,
        },
        {
          name: "橘子",
          value: 13,
        },
        {
          name: "杨桃",
          value: 33,
        },
      ],
      extraOption: {
        color: ["#fe883a", "#2d90d1", "#f75981", "#90e2a9"],
            grid: {
                top: this.fitChartSize(30),
                right: this.fitChartSize(10),
                left: this.fitChartSize(20),
                bottom: this.fitChartSize(20) //间距自适应
            },
            textStyle: {
                color: "green",
                fontSize: this.fitChartSize(10) //字体自适应
            },
      },
    };
  },
};
</script>

<style lang="scss">
    .echart-pie-wrap {
        display: flex;
        justify-content: center;
        align-items: center;
        width: vw(300);
        height: vh(300);
        margin: 1vw auto;
    }
</style>
复制代码
关于图表封装的源码说明
  • 在源码中,我用到了lodash的一个公共函数merge,用它来合并图表的配置项。后续的来源对象属性会覆盖之前同名的属性
  • 另外一个用到的函数isEmpty,当我传入的业务数据为空时,比如空数组[]、undefined、null时,都会被认为这是一个无数据的情况,这时候我们就展示一个空状态的组件,它可能由一张背景图构成;
  • 在绑定到具体的DOM元素时,我没有用querySelector选择器去选择一个类或者是用Math.random生成的id,因为这两者都不是绝对可靠的,我直接使用当前vue示例关联的根DOM 元素$el
  • 我监听窗口大小的变化,并为这种情况添加对应的事件处理函数--echarts自带的resize方法,使echarts图形不会变形
  • 将对应DOM的宽高设为100%,让其大小完全由使用者提供的容器控制
  • setOption方法的第二个参数表示传入的新option是否不与之前的旧option进行合并,默认居然是false,即合并。这显然不行,我们需要每次的业务配置都是完全独立的
  • 命名非常语义化,一看就懂
  • 保留了自己需要单独配置一些定制样式的灵活性,即extraOption
  • 将图表字体自适应函数单独解耦,保持灵活性
defaultOption.js应该包括哪些内容?
  • 正常情况下暴露一个基础配置basicOption就可以了
  • 如果你需要处理字体和间距大小自适应,请在这里引入fitChartSize函数
import {fitChartSize} from "@src/utils/dataUtil.js"
export const basicOption = {
	title: {
	    text: "某某手机数据",
	    subtext: "来自xx公司",
	    left: "center",
	  },
	  tooltip: {
	    trigger: "item",
	  },
	  legend: {
	    orient: "vertical",
	    left: "left",
                textStyle: {
                    color: "RGB(254,66,7)",
                    fontSize: fitChartSize(10) //使用字体自适应
                },
	  },
	  series: [
	    {
	      name: "手机购买占比",
	      type: "pie",
	      radius: "50%",
	      emphasis: {
	        itemStyle: {
	          shadowBlur: 10,
	          shadowOffsetX: 0,
	          shadowColor: "rgba(0, 0, 0, 0.5)",
	        },
	      },
	      data: [], // 这里在使用的时候会被业务数据替换
	    },
	  ],
}
复制代码
element-resize-detector有何作用?

这是一个用于监听DOM元素尺寸变化的插件。我们已经对窗口缩放做了监听,但是有时候其父级容器的大小也会动态改变的。 我们对父级容器的宽度进行监听,当父级容器的尺寸发生变化时,echart能调用自身的resize方法,保持视图正常。

当然,这个不适用于tab选项卡的情况,在tab选项卡中,父级容器从display:none到有实际的clientWidth,可能会比注册一个resizeDetector先完成,所以等开始监听父级容器resize的时候,可能为时已晚。

解决这个问题,最有效的方法还是在切换选项卡时手动去通过ref获取echart实例,并手动调用resize方法,这是最安全的,也是最有效的

总结

以上就是项目适配的所有思路,可看到,我司采用的适配方案比较简单,原理上还是像素转为vw,vh。

这种方案虽说不是最完美的,但是很大程度上符合我们的业务需求。

关于项目源码

由于项目不开源,不对外开发,有需要的请留言或者私信
