基于hook的全屏弹幕实现

avatar
研发 @比心APP


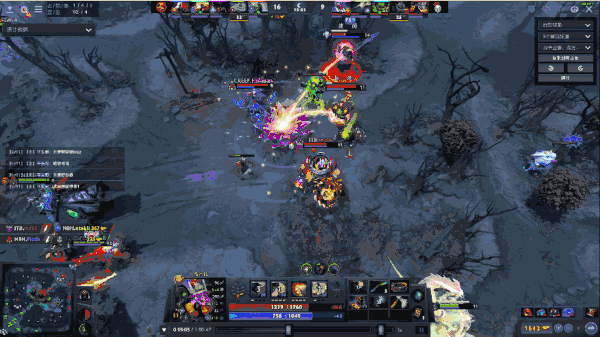

每当我们看到如此炫酷的游戏直播，是否好奇弹幕功能是如何实现的呢？

最初，弹幕采用窗口层级的原理实现，结构较为简单，具体实现要点如下：

  1. 创建一个独立的弹幕窗口
  2. 窗口置顶，设置鼠标穿透

基于以上两点，当全屏游戏窗口化时，我们的弹幕窗口就会始终显示在最顶层，故可实现主播一边直播游戏一边观看弹幕的需求。 此方案存在缺陷：游戏进程需要以窗口形式运行，即不能使用独占显示屏模式，且游戏的FPS会有所降低，可能会影响主播的游戏体验，进而影响观众的观看体验。

意识到问题的严重性，我们借鉴了很多前沿直播技术方案，改进了我们弹幕的实现呢！！！

先来看看新版弹幕方案对资源的消耗及效率对比图：

永劫无间直播英雄联盟直播dota2直播
FPS(波动区间)无弹幕：56-65
有弹幕：58-61		无弹幕：165-179
有弹幕：158-171		无弹幕：107-118
有弹幕：102-118

可以看到有弹幕的情况下对游戏体验的影响微乎其微，那么小编带你一起解读新版全屏弹幕的实现方案吧~~~

新版弹幕实现

与旧版弹幕相比，新版采用全新的技术实现，基于hook的前提，将我们的绘制模块注入到游戏进程中，从而实现在游戏内部绘制出我们的弹幕，其中依赖的主要知识点如下（下文中加粗字体为弹幕功能实现的主要步骤）：

  1. dear-imgui开源库的使用 (link)
  2. hook的使用
  3. DirectX的基本绘制原理

dear-imgui介绍

Dear ImGui是一个轻便的用户图形界面库，它可以在应用程序渲染过程中，将我们自定义的图形界面输出到应用程序的顶点缓冲区中（即下文 呈现 中介绍的纹理），再由应用程序最终渲染出来。 界面库的详细使用方法可查看链接：(link)，此文暂且跳过

DirectX的基本绘制原理

游戏开发需要使用图形渲染相关api（DirectX，OpenGL等）。windows平台游戏也是如此，绝大多数游戏都是基于微软官方提供的DirectX接口，目前主流版本有DirectX 9，DirectX 11.0，DirectX 11.1，DirectX 12(较少)。要在游戏内部绘制弹幕，就需要了解DirectX的绘制原理，以下是DirectX的简单介绍，是后续我们寻找hook点，进行弹幕绘制的关键所在：

  1. Direct3D 是一种底层绘图 API（application programming interface，应用程序接口）， 它可以让我们可以通过 3D 硬件加速绘制 3D 世界。从本质上讲，Direct3D 提供的是一组软件接口，我们可以通过这组接口来控制绘图硬件。例如，要命令绘图设备清空渲染目标（例如屏幕），就可以调用 Direct3D 的 ID3D11DeviceContext::ClearRenderTargetView 方法来完成这一工作。Direct3D 层位于应用程序和绘图硬件之间，这样软件开发者就不必担心3D硬件的实现细节，只要设备支持 Direct3D 11，就可以通过 Direct3D 11 API 来控制3D硬件了
  2. 2D 纹理（texture）是一种数据元素矩阵。2D 纹理的用途之一是存储 2D 图像数据，在 纹理的每个元素中存储一个像素颜色。但这不是纹理的唯一用途；例如， 有一种称为法线 贴图映射（normal mapping）的高级技术在纹理元素中存储的不是颜色，而是 3D 向量。因 此，从通常意义上讲，纹理用来存储图像数据，但是在实际应用中纹理可以有更广泛的用途。

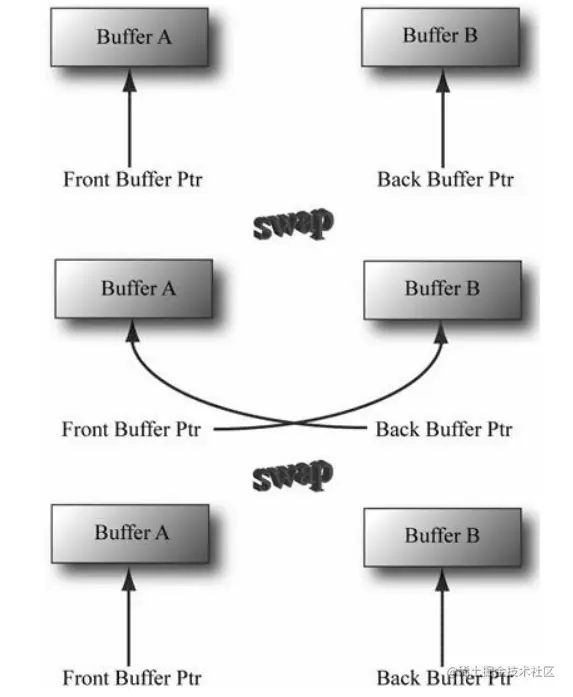

  3. 呈现。通常为了避免在动画中出现闪烁，最好的做法是在一个离屏（off-screen）纹理中执行所有的动画帧绘制工作，这个离屏纹理称为后台缓冲区（back buffer）。当我们在后台缓冲区中完 成给定帧的绘制工作后，便可以将后台缓冲区作为一个完整的帧显示在屏幕上；使用这种方法，用户不会察觉到帧的绘制过程，只会看到完整的帧。从理论上讲，将一帧显示到屏幕上 所消耗的时间小于屏幕的垂直刷新时间。硬件会自动维护两个内置的纹理缓冲区来实现这一 功能，这两个缓冲区分别称为前台缓冲区（front buffer）和后台缓冲区。前台缓冲区存储 了当前显示在屏幕上的图像数据，而动画的下一帧会在后台缓冲区中执行绘制。当后台缓冲 区的绘图工作完成之后，前后两个缓冲区的作用会发生翻转：后台缓冲区会变为前台缓冲区， 而前台缓冲区会变为后台缓冲区，为下一帧的绘制工作提前做准备。这种前后缓冲区功能互换的行为称做呈现（presenting）。如下图所示 aaa.png
  4. 前后缓冲区形成了一个交换链（ swap chain ）。 在 Direct3D 中 ， 交换链由 IDXGISwapChain 接口表示。该接口保存了前后缓冲区纹理，并提供了用于调整缓冲区尺寸的方法（IDXGISwapChain::ResizeBuffers）和呈现方法（IDXGISwapChain::Present）。至此我们找到了满足弹幕绘制需求的hook切入点，IDXGISwapChain::Present方法。可以通过hook改方法，得到游戏进程的2D texture，再对该纹理进行加工处理，添加我们的弹幕，从而实现弹幕的绘制。

hook的使用及弹幕实现过程

钩子(Hook)，是Windows消息处理机制的一个平台，应用程序可以在上面设置子程以监视指定窗口的某种消息，而且所监视的窗口可以是其他进程所创建的。当消息到达后，在目标窗口处理函数之前处理它。钩子机制允许应用程序截获处理window消息或特定事件。它的应用模式主要有：观察模式，注入模式，替换模式，集权模式等，相关模式介绍如下：

  1. 观察模式（观察者只可以查看信息，根据自己关心的内容处理自己的业务，但是不可以更改，如歌词）
  2. 注入模式（加入新的扩展代码和原来的代码会协调处理同类业务，如全屏弹幕）
  3. 替换模式（原有的代码会被新的代码所替换）
  4. 集权模式（统一处理某类事情，如键盘锁） 这里我们需要使用注入模式，并对Direct3D 的绘图API进程hook，而全屏弹幕hook的API，以DirectX 11为例，我们hook的是IDXGISwapChain::Present方法，该方法的作用是将纹理呈现在显示设备上。

直播助手游戏的捕获采用的是注入模式，通过系统API HHOOK WINAPI SetWindowsHookEx( __in int idHook, \钩子类型 __in HOOKPROC lpfn, \回调函数地址 __in HINSTANCE hMod, \实例句柄 __in DWORD dwThreadId \线程ID)，实现注入行为，关键代码如下：

int inject_library_safe_obf(DWORD thread_id, const wchar_t *dll,
			    const char *set_windows_hook_ex_obf, uint64_t obf1)
{
	HMODULE user32 = GetModuleHandleW(L"USER32");
	set_windows_hook_ex_t set_windows_hook_ex;
	HMODULE lib = LoadLibraryW(dll);
	LPVOID proc;
	HHOOK hook;
	size_t i;

	if (!lib || !user32) {
		return INJECT_ERROR_UNLIKELY_FAIL;
	}

#ifdef _WIN64
	proc = GetProcAddress(lib, "dummy_debug_proc");
#else
	proc = GetProcAddress(lib, "_dummy_debug_proc@12");
#endif

	if (!proc) {
		return INJECT_ERROR_UNLIKELY_FAIL;
	}

	set_windows_hook_ex =
		get_obfuscated_func(user32, set_windows_hook_ex_obf, obf1);

	hook = set_windows_hook_ex(WH_GETMESSAGE, proc, lib, thread_id);
	if (!hook) {
		return GetLastError();
	}
	for (i = 0; i < RETRY_COUNT; i++) {
		Sleep(RETRY_INTERVAL_MS);
		PostThreadMessage(thread_id, WM_USER + 432, 0, (LPARAM)hook);
	}
	return 0;
}

//显式调用SetWindowsHookEx方法会被安全软件拦截并误报，故对方法进行加解密处理，避开安全软件

static inline int inject_library_safe(DWORD thread_id, const wchar_t *dll)
{
	return inject_library_safe_obf(thread_id, dll, "[bs^fbkmwuKfmfOvI",
				       0xEAD293602FCF9778ULL);
}

通过以上代码，我们可以将自己的dll（graphics-hook.dll,根据32位和64位进程游戏的区别dll也需区分32和64位）注入到游戏进程中。 而graphics-hook.dll的工作主要有两步:

  1. hook IDXGISwapChain::Present方法
  2. 绘制弹幕界面 关键代码如下： 通过VirtualProtect 系统API，修改进程内存页的读写权限，并将内存页中记录dxd present方法的地址修改为自己的present的地址。

加载dxgi.dll

static inline bool dxgi_init(dxgi_info &info)
{
	HMODULE d3d10_module;
	d3d10create_t create;
	create_fac_t create_factory;
	IDXGIFactory1 *factory;
	IDXGIAdapter1 *adapter;
	IUnknown *device;
	HRESULT hr;

	info.hwnd = CreateWindowExA(0, DUMMY_WNDCLASS,
				    "d3d10 get-offset window", WS_POPUP, 0, 0,
				    2, 2, nullptr, nullptr,
				    GetModuleHandleA(nullptr), nullptr);
	if (!info.hwnd) {
		return false;
	}

	info.module = LoadLibraryA("dxgi.dll");
	if (!info.module) {
		return false;
	}

	create_factory =
		(create_fac_t)GetProcAddress(info.module, "CreateDXGIFactory1");

	d3d10_module = LoadLibraryA("d3d10.dll");
	if (!d3d10_module) {
		return false;
	}

	create = (d3d10create_t)GetProcAddress(d3d10_module,
					       "D3D10CreateDeviceAndSwapChain");
	...
	return true;
}

获取dxd接口及地址偏移量

void get_dxgi_offsets(struct dxgi_offsets *offsets)
{
	dxgi_info info = {};
	bool success = dxgi_init(info);
	HRESULT hr;

	if (success) {
		offsets->present = vtable_offset(info.module, info.swap, 8);
		offsets->resize = vtable_offset(info.module, info.swap, 13);

		IDXGISwapChain1 *swap1;
		hr = info.swap->QueryInterface(__uuidof(IDXGISwapChain1),
					       (void **)&swap1);
		if (SUCCEEDED(hr)) {
			offsets->present1 =
				vtable_offset(info.module, swap1, 22);
			swap1->Release();
		}
	}

	dxgi_free(info);
}

void hook_init(struct func_hook *hook, void *func_addr, void *hook_addr,
	       const char *name)
{
	memset(hook, 0, sizeof(*hook));

	hook->func_addr = (uintptr_t)func_addr;
	hook->hook_addr = (uintptr_t)hook_addr;
	hook->name = name;
	//修改dxd接口所在内存页读写权限
	fix_permissions((void *)(hook->func_addr - JMP_32_SIZE),
			JMP_64_SIZE + JMP_32_SIZE);

	memcpy(hook->unhook_data, func_addr, JMP_64_SIZE);
}

插入函数地址

static inline void hook_reverse_new(struct func_hook *hook, uint8_t *p)
{
	hook->call_addr = (void *)(hook->func_addr + 2);
	hook->type = HOOKTYPE_REVERSE_CHAIN;
	hook->hooked = true;
	//通过汇编指令实现在源代码中插入我们的界面绘制代码，E9表示跳转指令，后面的四个字节是跳转的偏移地址
	p[0] = 0xE9;
	*((uint32_t *)&p[1]) = (uint32_t)(hook->hook_addr - hook->func_addr);
	*((uint16_t *)&p[5]) = X86_JMP_NEG_5;
}

完成IDXGISwapChain::Present方法的hook后，接下来就可以在我们自己定义的方法中绘制弹幕界面了，这里需要用到dear-imgui。当然，还需要在我们的present中主动调用IDXGISwapChain::Present，否则游戏画面就无法正常绘制了。下面通过一段简单控件的绘制代码介绍imgui的使用

资源初始化

void init_imgui(){
	IMGUI_CHECKVERSION();
	ImGui::CreateContext();
	ImGuiIO &io = ImGui::GetIO();

	StyleColorsYuer(nullptr);

	// Setup Platform/Renderer backends
	ImGui_ImplWin32_Init(hwnd);
	ImGui_ImplDX11_Init(device, context);
}

界面绘制

void paint()
{
	ImGui_ImplDX11_NewFrame();
	ImGui_ImplWin32_NewFrame();
	ImGui::NewFrame();
	ImGui::End();

	{
		static float f = 0.0f;
		static int counter = 0;

		ImGui::Begin("Hello, world!");                          // Create a window called "Hello, world!" and append into it.

		ImGui::Text("This is some useful text.");               // Display some text (you can use a format strings too)
		ImGui::Checkbox("Demo Window", &show_demo_window);      // Edit bools storing our window open/close state
		ImGui::Checkbox("Another Window", &show_another_window);

		ImGui::SliderFloat("float", &f, 0.0f, 1.0f);            // Edit 1 float using a slider from 0.0f to 1.0f
		ImGui::ColorEdit3("clear color", (float*)&clear_color); // Edit 3 floats representing a color

		if (ImGui::Button("Button"))                            // Buttons return true when clicked (most widgets return true when edited/activated)
			counter++;
		ImGui::SameLine();
		ImGui::Text("counter = %d", counter);

		ImGui::Text("Application average %.3f ms/frame (%.1f FPS)", 1000.0f / ImGui::GetIO().Framerate, ImGui::GetIO().Framerate);
		ImGui::End();
	}

	//Rendering
	ImGui::EndFrame();
	ImGui::Render();
	ImGui_ImplDX11_RenderDrawData(ImGui::GetDrawData());
}

资源释放

void destroy(){
	ImGui_ImplDX11_Shutdown();
	ImGui_ImplWin32_Shutdown();
	ImGui::DestroyContext();
}

总结

至此，弹幕功能基本实现。当然，程序也还有许多可优化的空间，此文中仅介绍了大致的实现原理和过程，如有错误之处，还请大家指正！
